YAMAHA MAJESTY 250 2002 Manuale duso (in Italian)

3. Togliere il coprilampada della luce
targa togliendo le viti.
12
1. Copriampada della luce targa
2. Vite (×2)
6-41
MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6
HAU03621
Sostituzione della lampadina
della luce targaLampadina della luce targa, sostituzione1. Posizionare lo scooter sul cavalletto
centrale.
2. Togliere la carenatura C (vedere
pagina 6-10 per le procedure di
rimozione e di installazione delle
carenature).
3. Togliere il portalampada (insieme
alla lampadina) girandolo in senso
antiorario.
4. Togliere la lampadina guasta pre-
mendola e girandola in senso antio-
rario.
5. Inserire una lampadina nuova nel
portalampada, premerla e poi girarla
in senso orario fino a quando si bloc-
ca.
6. Installare il portalampada (insieme
alla lampadina) girandolo in senso
orario.
7. Installare la carenatura.
1
1. Portalampada
5SJ-28199-H0 1/11/02 3:47 PM Page 90

6-42
MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6
HAU03087
Ricerca ed eliminazione guastiRicerca ed eliminazione guastiSebbene lo scooter Yamaha subiscano
un rigoroso controllo prima della spedizio-
ne dalla fabbrica, si possono verificare
dei guasti durante il funzionamento.
Eventuali problemi nell’impianto di ali-
mentazione del carburante, di compres-
sione o di accensione, per esempio, pos-
sono provocare difficoltà all’avviamento o
perdite di potenza.
Le tabelle di ricerca ed eliminazione gua-
sti che seguono rappresentano una guida
rapida e facile per controllare questi
impianti vitali.
Tuttavia, se il mezzo dovesse richiedere
riparazioni, consigliamo di portarlo da un
concessionario Yamaha, i cui tecnici
esperti sono in possesso degli attrezzi,
dell’esperienza e delle nozioni necessari
per l’esecuzione di una corretta manuten-
zione del mezzo.
Usare soltanto ricambi originali Yamaha.
Le imitazioni possono essere simili ai
ricambi originali Yamaha, ma spesso
sono di qualità inferiore, hanno durata
minore e possono provocare riparazioni
costose. 4. Togliere la lampadina guasta
estraendola.
5. Inserire una lampadina nuova nel
portalampada.
6. Installare il coprilampada installando
le viti.
HC000108
iINon stringere eccessivamente le viti,
altrimenti il coprilampada potrebbe
rompersi.7. Installare la carenatura.
1
1. Lampadina
5SJ-28199-H0 1/11/02 3:47 PM Page 91

6-43
MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6
HAU01581
Tabelle di ricerca ed eliminazione guastiTabelle di ricerca ed eliminazione guastiProblemi all’avviamento o prestazioni scarse del motore
HW000125
TTenere lontane le fiamme libere e non fumare mentre si controlla o si lavora sull’impianto del carburante.2. Compressione
3. Ignizione
4. Batteria 1. CarburanteControllare il livello del
carburante nel serbatoio.
Non c’è carburante.
Fornire carburante.
Azionare lo starter
elettrico.C’è compressione.
Controllare l’ignizione.
Far controllare il veicolo da un
concessionario Yamaha.
Rimuovere la candela e
controllare gli elettrodi.Umidi
AsciuttiAsciugare con un panno asciutto e correggere
il varco delle candela o sostituire la candela
Fare controllare il veicolo da un
concessionario Yamaha.Aprire l’acceleratore a metà e azionare lo
starter elettrico.
Il motore non parte.
Controllare la batteria.
Il motore gira rapidamente.
Il motore gira lentamente.La batteria è in buone condizioni.
Controllare il collegamento dei cavi batteria
e caricare la batteria se necessario.
Il motore non parte. Controllare la compressione.
Il motore non parte.
Far controllare il veicolo da
un concessionario Yamaha.
Azionare lo starter e
lettrico.
Controllare la compressione.
Non c’è compressione.C’è abbastanza
carburante.
5SJ-28199-H0 1/11/02 3:47 PM Page 92

6-44
MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6
Surriscaldamento del motore
HW000070
T8Non togliere il tappo del radiatore quando il motore e il radiatore sono caldi. Liquido bollente e vapore possono fuoriu-
scire sotto pressione e provocare infortuni gravi. Ricordarsi di aspettare fino a quando il motore si è raffreddato.
8Dopo aver tolto il bullone di fermo del tappo del radiatore, mettere un panno spesso, come un asciugamano, sul tappo
del radiatore, e poi girarlo lentamente in senso antiorario fino al fermo, per permettere alla pressione residua di fuoriu-
scire. Quando cessa il fischio, premere il tappo mentre lo si gira in senso antiorario, e poi toglierlo.
Il livello del liquido di
raffreddamento è corretto.Il livello del liquido di raffreddamento
è basso.
Controllare se sono presenti perdite
nel sistema di raffreddamento.
Far controllare e riparare il
sistema di raffreddamento da
un concessionario Yamaha.Aggiungere liquido di
raffreddamento. (Vedere NOTA.)
Avviare il motore. Se il motore si surriscalda ancora,
far controllare e riparare il sistema di raffreddamento
da un concessionario Yamaha.Sono presenti
perdite.Non ci sono
perdite. Controllare il livello del
liquido di raffreddamento nel
serbatoio e nel radiatore.
Attendere che il motore
si sia raffreddato.NOTA:Se non si dispone di liquido di raffreddamento, in sua vece si può usare provvisoriamente dell’acqua del rubinetto, a patto che la si
sostituisca al più presto possibile con il liquido di raffreddamento consigliato.
5SJ-28199-H0 1/11/02 3:47 PM Page 93

5SJ-28199-H0 1/11/02 3:47 PM Page 94

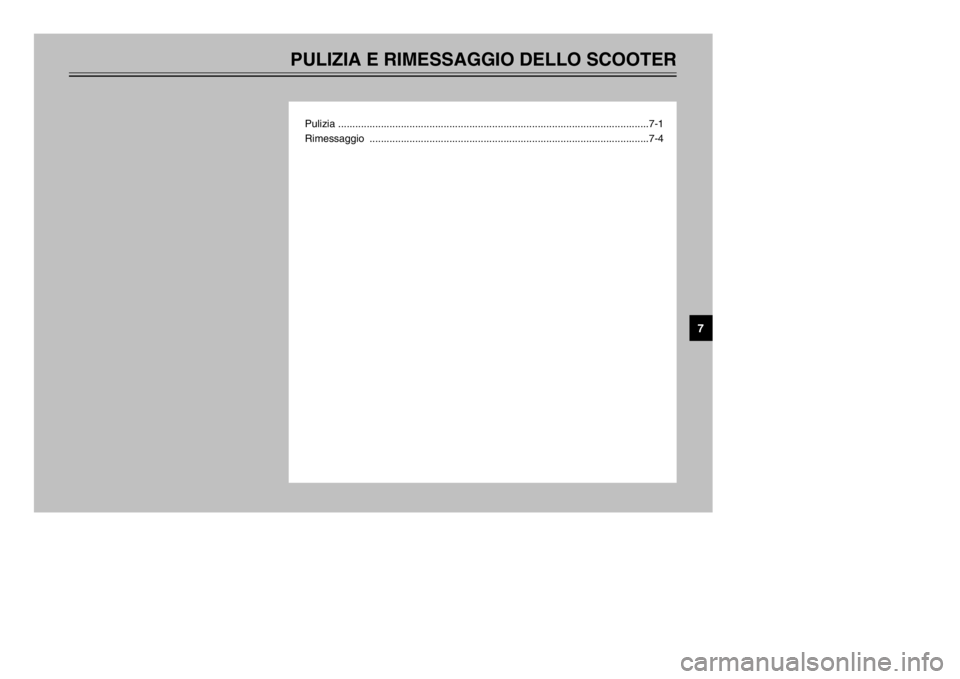

PULIZIA E RIMESSAGGIO DELLO SCOOTER
Pulizia .............................................................................................................7-1
Rimessaggio ..................................................................................................7-4
7
5SJ-28199-H0 1/11/02 3:47 PM Page 95

7-1
HAU03434
PULIZIA E RIMESSAGGIO DELLO SCOOTER
7
PuliziaPuliziaPur servendo a rivelare gli aspetti attratti-
vi della tecnologia, la struttura aperta
dello scooter lo rende più vulnerabile. La
ruggine e la corrosione possono svilup-
parsi malgrado l’impiego di componenti di
alta qualità. Un tubo dello scarico arruggi-
nito potrebbe non dare nell’occhio su
un’auto, ma comprometterebbe irrimedia-
bilmente l’estetica di uno scooter. Una
pulizia frequente e appropriata, non sol-
tanto soddisfa le condizioni di garanzia,
bensì mantiene l’estetica dello scooter,
ne allunga la durata e ne ottimizza le pre-
stazioni.Prima di pulire il motociclo
1. Coprire l’apertura della marmitta con
un sacchetto di plastica dopo che il
motore si è raffreddato.
2. Accertarsi che tutti i tappi ed i coper-
chi, tutti gli accoppiatori ed i connet-
tori elettrici, compreso il cappuccio
della candela, siano ben serrati.
3. Eliminare i depositi ostinati di spor-
co, come l’olio bruciato sul carter,
con uno sgrassante ed una spazzo-
la, ma non applicare mai prodotti del
genere sui paraolio, sulle guarnizioni
e sui perni delle ruote. Sciacquare
sempre con acqua lo sporco ed il
prodotto sgrassante.Pulizia
HCA00011
iI8Evitare di usare detergenti per
ruote molto acidi, specialmente
sulle ruote a raggi. Se si utilizzano
prodotti del genere sullo sporco
particolarmente ostinato, non
lasciare il detergente sulla super-
ficie interessata più a lungo di
quanto indicato sulle istruzioni
per l’uso. Inoltre sciacquare a
fondo la superficie con acqua,
asciugarla immediatamente e poi
applicare uno spray protettivo
anticorrosione.
8Metodi di lavaggio errati possono
danneggiare i parabrezza, le care-
nature, i pannelli e altre parti in
plastica. Per pulire la plastica,
usare soltanto un panno o una
spugna soffici, puliti, con deter-
gente neutro ed acqua.
5SJ-28199-H0 1/11/02 3:47 PM Page 96

7-2
PULIZIA E RIMESSAGGIO DELLO SCOOTER
7
8Non utilizzare prodotti chimici
forti sulle parti in plastica.
Accertarsi di non utilizzare panni
o spugne che siano stati a contat-
to di prodotti di pulizia forti o
abrasivi, solvente o diluente, car-
burante (benzina), prodotti per eli-
minare o inibire la ruggine, liquido
freni, antigelo o liquido della bat-
teria.
8Non utilizzare macchine di lavag-
gio con getti di acqua ad alta
pressione o di vapore, in quanto
possono provocare infiltrazioni di
acqua e deterioramenti nelle
seguenti zone: tenute (di cusci-
netti delle ruote e del forcellone,
forcella e freni), componenti elet-
trici (accoppiatori, connettori,
strumenti, interruttori e luci), tubi
di sfiato e sfiati.8Per gli scooter muniti di parabrez-
za: Non usare detergenti forti o
spugne dure che provocherebbe-
ro opacità o graffi. Alcuni prodotti
detergenti per la plastica possono
lasciare graffi sul parabrezza.
Provare il prodotto su una piccola
parte nascosta del parabrezza per
accertarsi che non lasci segni. Se
il parabrezza è graffiato, usare un
preparato lucidante di qualità per
plastica dopo il lavaggio.
Dopo l’utilizzo normaleTogliere lo sporco con acqua calda, un
detergente neutro ed una spugna soffice
e pulita, e poi sciacquare a fondo con
acqua pulita. Utilizzare uno spazzolino da
denti o uno scovolino per bottiglie per le
zone di difficile accesso. Lo sporco osti-
nato e gli insetti si eliminano più facilmen-
te coprendo la superficie interessata con
un panno bagnato per qualche minuto
prima della pulizia.Dopo la guida nella pioggia, vicino al
mare e su strade su cui è stato sparso delsaleDato che il sale marino o quello sparso
sulle strade in inverno è estremamente
corrosivo in combinazione con l’acqua,
ogni volta che si è utilizzato il mezzo nella
pioggia, vicino al mare e su strade su cui
è stato sparso del sale procedere come
segue:NOTA:Il sale sparso sulle strade in inverno può
restare fino alla primavera.1. Lavare lo scooter con acqua fredda
e con un detergente neutro, dopo
che il motore si è raffreddato.
HCA00012
iINon usare acqua calda, in quanto
aumenta l’azione corrosiva del sale.2. Applicare uno spray anticorrosione
su tutte le superfici di metallo, com-
prese quelle cromate e nichelate,
per prevenire la corrosione.
5SJ-28199-H0 1/11/02 3:47 PM Page 97

7-3
PULIZIA E RIMESSAGGIO DELLO SCOOTER
7
Dopo la pulizia
1. Asciugare lo scooter con una pelle di
camoscio o un panno di tessuto
assorbente.
2. Lucidare con un prodotto specifico le
superfici cromate, di alluminio o di
acciaio inox, compreso l’impianto di
scarico (con la lucidatura si possono
eliminare persino gli scolorimenti
provocati dal calore sugli impianti di
scarico di acciaio inox.)
3. Per prevenire la corrosione, consi-
gliamo di applicare uno spray protet-
tivo su tutte le superfici metalliche,
comprese quelle cromate e nichela-
te.
4. Utilizzare olio spray come detergen-
te universale per eliminare qualsiasi
traccia di sporco residuo.
5. Ritoccare i danneggiamenti di lieve
entità della vernice provocati dai
sassi, ecc.6. Applicare della cera su tutte le
superfici verniciate.
7. Lasciare asciugare completamente
lo scooter prima di rimessarlo o di
coprirlo.
HWA00002
T8Accertarsi che non ci sia olio o
cera sui freni o sui pneumatici.
Se necessario, pulire i dischi e le
guarnizioni dei freni con un deter-
gente per dischi freno o con ace-
tone e lavare i pneumatici con
acqua calda ed un detergente
neutro.
8Prima di utilizzare lo scooter, pro-
vare la sua capacità di frenata ed
il comportamento in curva.
HCA00013
iI8Applicare con parsimonia olio e
cera e accertarsi di togliere con
un panno il prodotto in eccesso.
8Non applicare mai olio o cera
sulle parti di gomma e di plastica,
bensì trattarle con prodotti speci-
fici.
8Evitare di usare prodotti lucidanti
abrasivi, in quanto asportano la
vernice.NOTA:Rivolgersi ad un concessionario Yamaha
per consigli sui prodotti da usare.
5SJ-28199-H0 1/11/02 3:47 PM Page 98

7-4
PULIZIA E RIMESSAGGIO DELLO SCOOTER
7
RimessaggioRimessaggioA breve termine
Per il rimessaggio, usare sempre un loca-
le fresco e asciutto e, se necessario, pro-
teggere lo scooter dalla polvere con una
copertura che lasci traspirare l’aria.
HCA00015
iI8Se si rimessa lo scooter in un
ambiente scarsamente ventilato, o
lo si copre con una tela cerata
quando è ancora bagnato, si per-
mette all’acqua ed all’umidità di
penetrare e di provocare la forma-
zione di ruggine.
8Per prevenire la corrosione, evita-
re scantinati umidi, ricoveri di ani-
mali (in considerazione della pre-
senza di ammoniaca) e gli
ambienti in cui sono immagazzi-
nati prodotti chimici forti.
A lungo termine
Prima di rimessare lo scooter per diversi
mesi:
1. Seguire tutte le istruzioni nella sezio-
ne “Pulizia” del presente capitolo.
2. Scaricare la vaschetta del carburato-
re allentando il tappo filettato di sca-
rico; in questo modo si previene la
formazione di depositi di carburante.
Versare il carburante scaricato nel
serbatoio del carburante.
3. Riempire il serbatoio del carburante
ed aggiungere uno stabilizzatore del
carburante (se disponibile) per pre-
venire l’arrugginimento del serbatoio
ed il deterioramento del carburante.
4. Eseguire le fasi riportate di seguito
per proteggere il cilindro, i segmenti,
ecc. dalla corrosione.a. Togliere il cappuccio della cande-
la e la candela.
b. Versare un cucchiaino da tè di
olio motore nel foro della candela.
c. Installare il cappuccio sulla can-
dela e poi mettere la candela
sulla testa del cilindro in modo
che gli elettrodi siano a massa
(questo limiterà la formazione di
scintille durante la prossima fase).
d. Fare girare diverse volte il motore
con lo starter (in questo modo le
pareti del cilindro si ricopriranno
di olio).
e. Togliere il cappuccio dalla cande-
la e poi installare la candela ed il
cappuccio della candela.
HWA00003
TPer prevenire danneggiamenti o infor-
tuni provocati dalle scintille, accertarsi
di aver messo a massa gli elettrodi
della candela mentre si fa girare il
motore.
5SJ-28199-H0 1/11/02 3:47 PM Page 99
