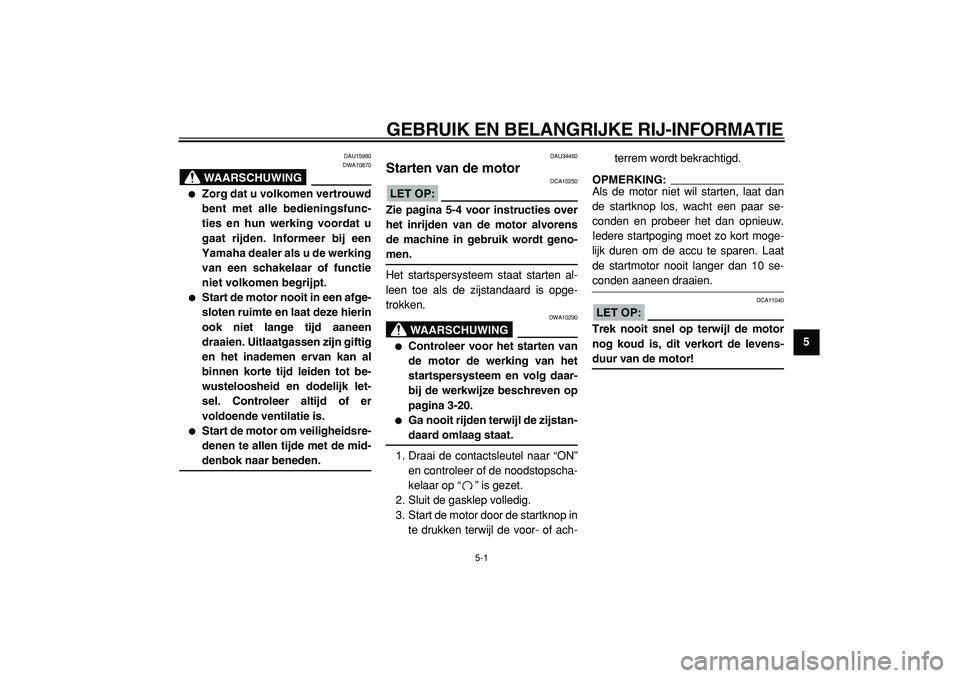

YAMAHA MAJESTY 400 2005 Instructieboekje (in Dutch)

5-1
2
3
4
56
7
8
9

GEBRUIK EN BELANGRIJKE RIJ-INFORMATIE
DAU15980
WAARSCHUWING

DWA10870

Zorg dat u volkomen vertrouwd
bent met alle bedieningsfunc-
ties en hun werking voordat u
gaat rijden. Informeer bij een
Yamaha dealer als u de werking
van een schakelaar of functie
niet volkomen begrijpt.

Start de motor nooit in een afge-
sloten ruimte en laat deze hierin
ook niet lange tijd aaneen
draaien. Uitlaatgassen zijn giftig
en het inademen ervan kan al
binnen korte tijd leiden tot be-
wusteloosheid en dodelijk let-
sel. Controleer altijd of er
voldoende ventilatie is.

Start de motor om veiligheidsre-
denen te allen tijde met de mid-
denbok naar beneden.
DAU34460
Starten van de motor
LET OP:

DCA10250
Zie pagina 5-4 voor instructies over
het inrijden van de motor alvorens
de machine in gebruik wordt geno-
men.
Het startspersysteem staat starten al-
leen toe als de zijstandaard is opge-
trokken.
WAARSCHUWING

DWA10290

Controleer voor het starten van
de motor de werking van het
startspersysteem en volg daar-
bij de werkwijze beschreven op
pagina 3-20.

Ga nooit rijden terwijl de zijstan-
daard omlaag staat.
1. Draai de contactsleutel naar “ON”
en controleer of de noodstopscha-
kelaar op “ ” is gezet.
2. Sluit de gasklep volledig.
3. Start de motor door de startknop in
te drukken terwijl de voor- of ach-terrem wordt bekrachtigd.
OPMERKING:
Als de motor niet wil starten, laat dan
de startknop los, wacht een paar se-
conden en probeer het dan opnieuw.
Iedere startpoging moet zo kort moge-
lijk duren om de accu te sparen. Laat
de startmotor nooit langer dan 10 se-

conden aaneen draaien.
LET OP:

DCA11040
Trek nooit snel op terwijl de motor
nog koud is, dit verkort de levens-
duur van de motor!

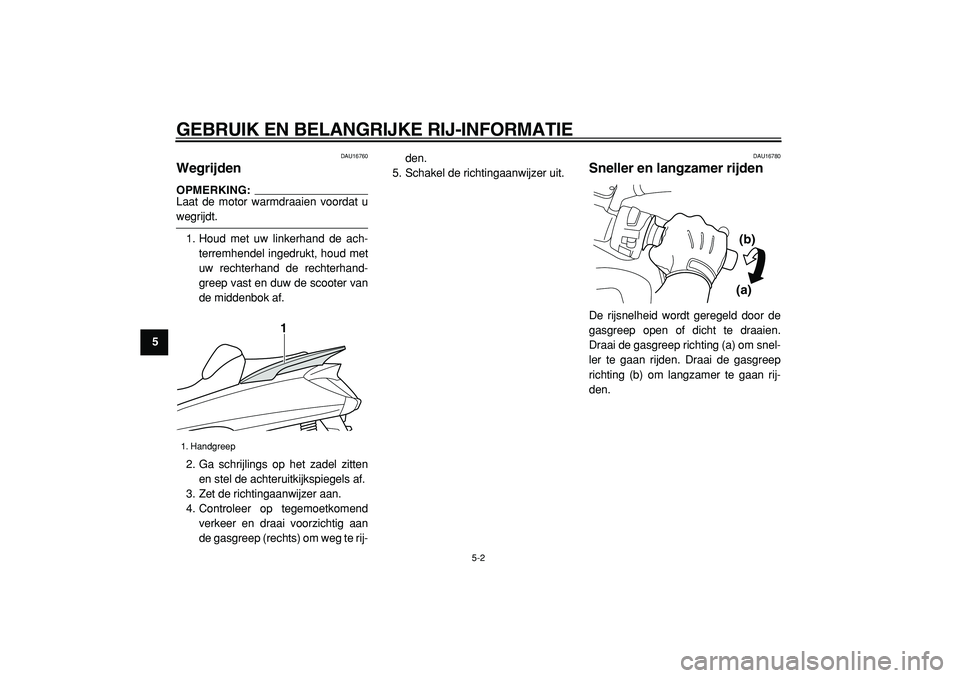

GEBRUIK EN BELANGRIJKE RIJ-INFORMATIE
5-2
1
2
3
4
5
6
7
8
9

DAU16760
Wegrijden
OPMERKING:
Laat de motor warmdraaien voordat u

wegrijdt.
1. Houd met uw linkerhand de ach-
terremhendel ingedrukt, houd met
uw rechterhand de rechterhand-
greep vast en duw de scooter van
de middenbok af.
2. Ga schrijlings op het zadel zitten
en stel de achteruitkijkspiegels af.
3. Zet de richtingaanwijzer aan.
4. Controleer op tegemoetkomend
verkeer en draai voorzichtig aan
de gasgreep (rechts) om weg te rij-den.
5. Schakel de richtingaanwijzer uit.
DAU16780
Sneller en langzamer rijden
De rijsnelheid wordt geregeld door de
gasgreep open of dicht te draaien.
Draai de gasgreep richting (a) om snel-
ler te gaan rijden. Draai de gasgreep
richting (b) om langzamer te gaan rij-
den.
1. Handgreep
1
(a)(b)

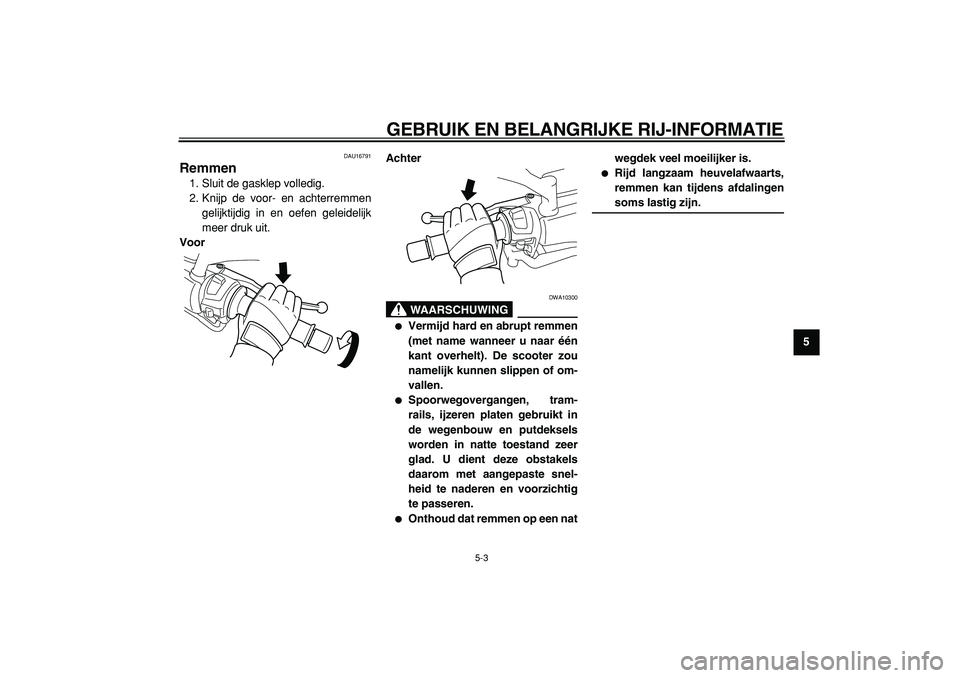

GEBRUIK EN BELANGRIJKE RIJ-INFORMATIE
5-3
2
3
4
56
7
8
9

DAU16791
Remmen
1. Sluit de gasklep volledig.
2. Knijp de voor- en achterremmen
gelijktijdig in en oefen geleidelijk
meer druk uit.
VoorAchter
WAARSCHUWING

DWA10300

Vermijd hard en abrupt remmen
(met name wanneer u naar één
kant overhelt). De scooter zou
namelijk kunnen slippen of om-
vallen.

Spoorwegovergangen, tram-
rails, ijzeren platen gebruikt in
de wegenbouw en putdeksels
worden in natte toestand zeer
glad. U dient deze obstakels
daarom met aangepaste snel-
heid te naderen en voorzichtig
te passeren.

Onthoud dat remmen op een natwegdek veel moeilijker is.

Rijd langzaam heuvelafwaarts,
remmen kan tijdens afdalingen
soms lastig zijn.

GEBRUIK EN BELANGRIJKE RIJ-INFORMATIE

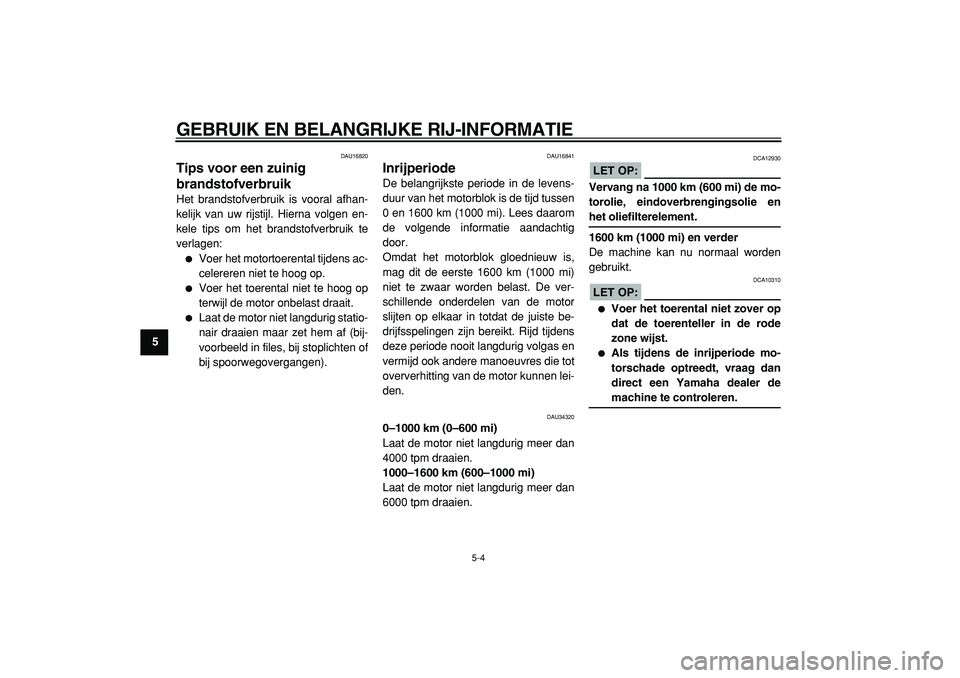

5-4
1
2
3
4
5
6
7
8
9

DAU16820
Tips voor een zuinig
brandstofverbruik
Het brandstofverbruik is vooral afhan-
kelijk van uw rijstijl. Hierna volgen en-
kele tips om het brandstofverbruik te
verlagen:

Voer het motortoerental tijdens ac-
celereren niet te hoog op.

Voer het toerental niet te hoog op
terwijl de motor onbelast draait.

Laat de motor niet langdurig statio-
nair draaien maar zet hem af (bij-
voorbeeld in files, bij stoplichten of
bij spoorwegovergangen).
DAU16841
Inrijperiode
De belangrijkste periode in de levens-
duur van het motorblok is de tijd tussen
0 en 1600 km (1000 mi). Lees daarom
de volgende informatie aandachtig
door.
Omdat het motorblok gloednieuw is,
mag dit de eerste 1600 km (1000 mi)
niet te zwaar worden belast. De ver-
schillende onderdelen van de motor
slijten op elkaar in totdat de juiste be-
drijfsspelingen zijn bereikt. Rijd tijdens
deze periode nooit langdurig volgas en
vermijd ook andere manoeuvres die tot
oververhitting van de motor kunnen lei-
den.
DAU34320
0–1000 km (0–600 mi)
Laat de motor niet langdurig meer dan
4000 tpm draaien.
1000–1600 km (600–1000 mi)
Laat de motor niet langdurig meer dan
6000 tpm draaien.
LET OP:

DCA12930
Vervang na 1000 km (600 mi) de mo-
torolie, eindoverbrengingsolie en
het oliefilterelement.
1600 km (1000 mi) en verder
De machine kan nu normaal worden
gebruikt.
LET OP:

DCA10310

Voer het toerental niet zover op
dat de toerenteller in de rode
zone wijst.

Als tijdens de inrijperiode mo-
torschade optreedt, vraag dan
direct een Yamaha dealer de
machine te controleren.

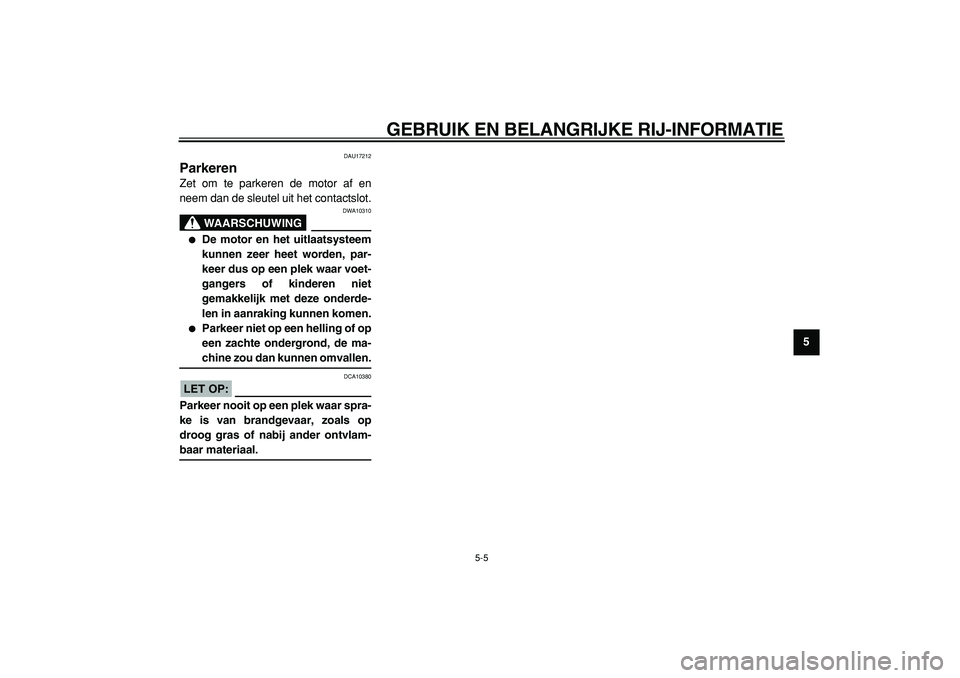

GEBRUIK EN BELANGRIJKE RIJ-INFORMATIE
5-5
2
3
4
56
7
8
9

DAU17212
Parkeren
Zet om te parkeren de motor af en
neem dan de sleutel uit het contactslot.
WAARSCHUWING

DWA10310

De motor en het uitlaatsysteem
kunnen zeer heet worden, par-
keer dus op een plek waar voet-
gangers of kinderen niet
gemakkelijk met deze onderde-
len in aanraking kunnen komen.

Parkeer niet op een helling of op
een zachte ondergrond, de ma-
chine zou dan kunnen omvallen.
LET OP:

DCA10380
Parkeer nooit op een plek waar spra-
ke is van brandgevaar, zoals op
droog gras of nabij ander ontvlam-
baar materiaal.

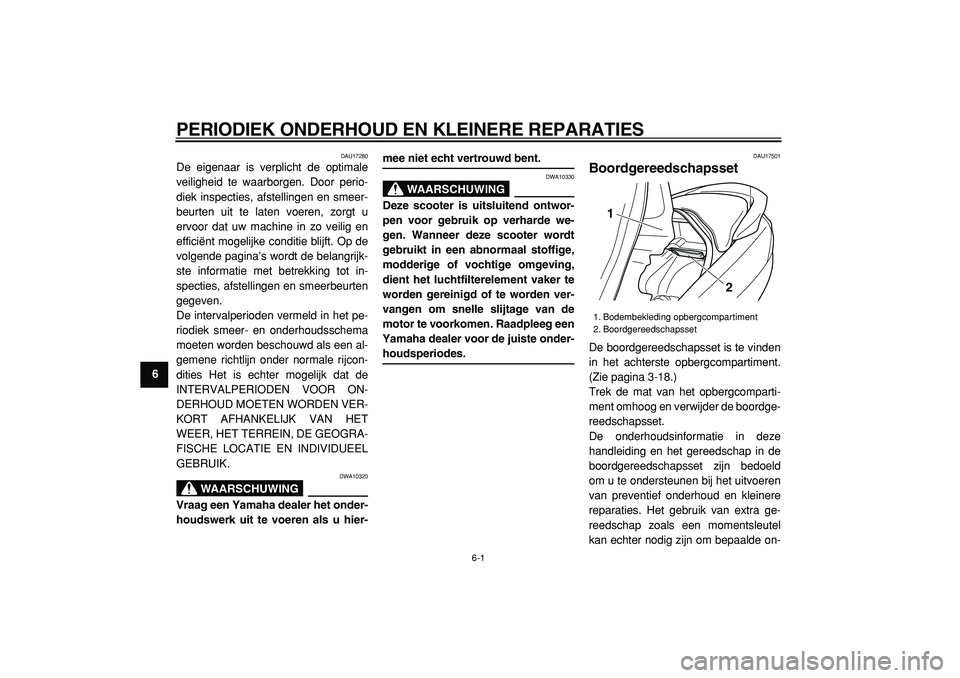

6-1
1
2
3
4
5
6
7
8
9

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
DAU17280
De eigenaar is verplicht de optimale
veiligheid te waarborgen. Door perio-
diek inspecties, afstellingen en smeer-
beurten uit te laten voeren, zorgt u
ervoor dat uw machine in zo veilig en
efficiënt mogelijke conditie blijft. Op de
volgende pagina’s wordt de belangrijk-
ste informatie met betrekking tot in-
specties, afstellingen en smeerbeurten
gegeven.
De intervalperioden vermeld in het pe-
riodiek smeer- en onderhoudsschema
moeten worden beschouwd als een al-
gemene richtlijn onder normale rijcon-
dities Het is echter mogelijk dat de
INTERVALPERIODEN VOOR ON-
DERHOUD MOETEN WORDEN VER-
KORT AFHANKELIJK VAN HET
WEER, HET TERREIN, DE GEOGRA-
FISCHE LOCATIE EN INDIVIDUEEL
GEBRUIK.
WAARSCHUWING

DWA10320
Vraag een Yamaha dealer het onder-
houdswerk uit te voeren als u hier-
mee niet echt vertrouwd bent.
WAARSCHUWING

DWA10330
Deze scooter is uitsluitend ontwor-
pen voor gebruik op verharde we-
gen. Wanneer deze scooter wordt
gebruikt in een abnormaal stoffige,
modderige of vochtige omgeving,
dient het luchtfilterelement vaker te
worden gereinigd of te worden ver-
vangen om snelle slijtage van de
motor te voorkomen. Raadpleeg een
Yamaha dealer voor de juiste onder-
houdsperiodes.
DAU17501
Boordgereedschapsset
De boordgereedschapsset is te vinden
in het achterste opbergcompartiment.
(Zie pagina 3-18.)
Trek de mat van het opbergcomparti-
ment omhoog en verwijder de boordge-
reedschapsset.
De onderhoudsinformatie in deze
handleiding en het gereedschap in de
boordgereedschapsset zijn bedoeld
om u te ondersteunen bij het uitvoeren
van preventief onderhoud en kleinere
reparaties. Het gebruik van extra ge-
reedschap zoals een momentsleutel
kan echter nodig zijn om bepaalde on-
1. Bodembekleding opbergcompartiment
2. Boordgereedschapsset
1
2

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES

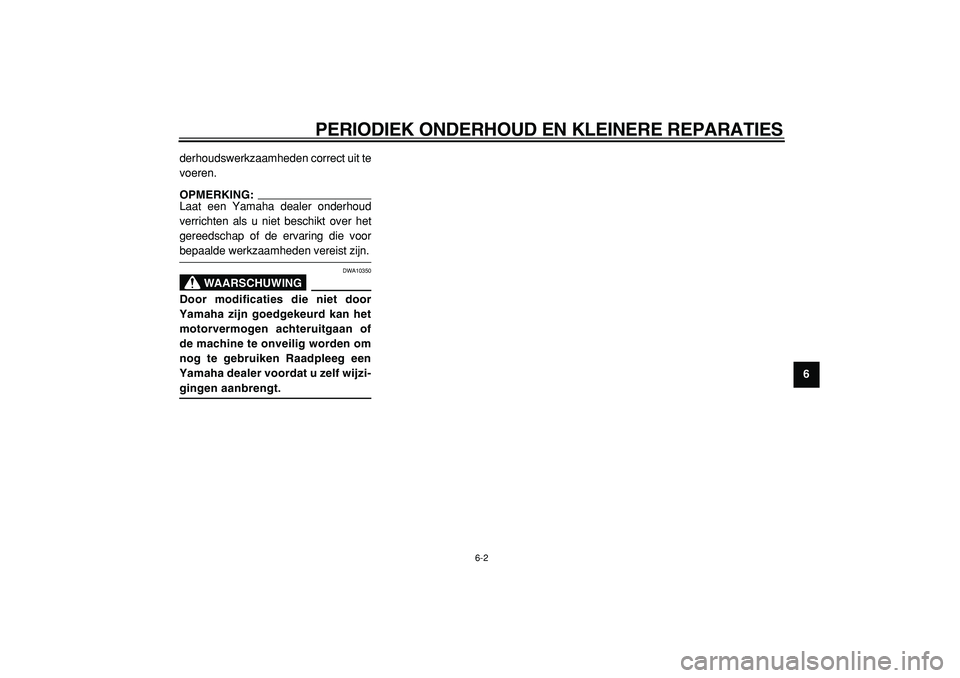

6-2
2
3
4
5
67
8
9
derhoudswerkzaamheden correct uit te
voeren.
OPMERKING:
Laat een Yamaha dealer onderhoud
verrichten als u niet beschikt over het
gereedschap of de ervaring die voor

bepaalde werkzaamheden vereist zijn.
WAARSCHUWING

DWA10350
Door modificaties die niet door
Yamaha zijn goedgekeurd kan het
motorvermogen achteruitgaan of
de machine te onveilig worden om
nog te gebruiken Raadpleeg een
Yamaha dealer voordat u zelf wijzi-
gingen aanbrengt.

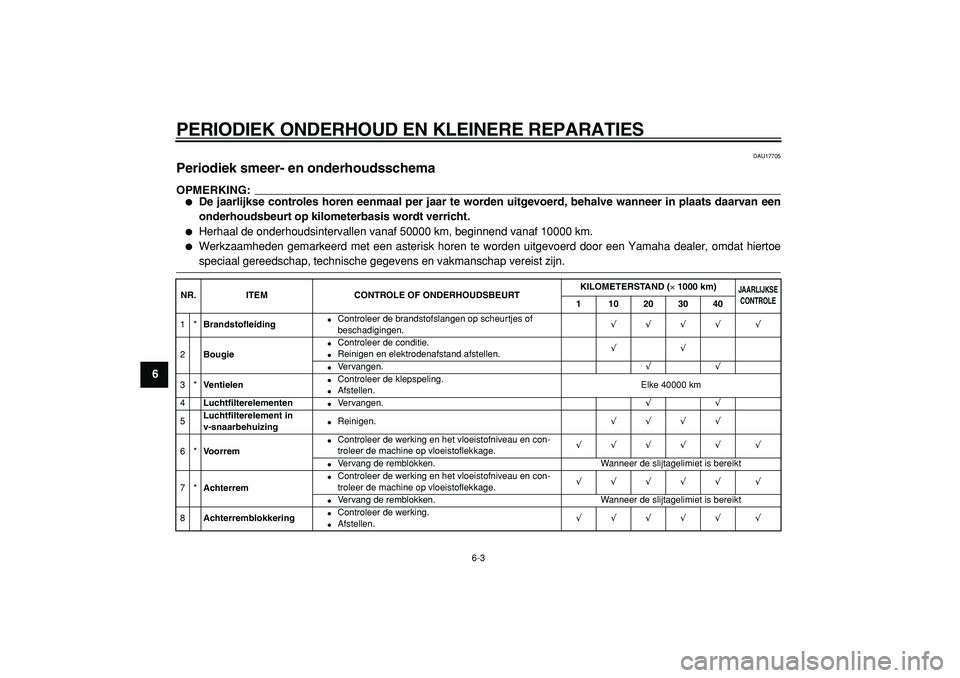

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-3
1
2
3
4
5
6
7
8
9

DAU17705
Periodiek smeer- en onderhoudsschema
OPMERKING:


De jaarlijkse controles horen eenmaal per jaar te worden uitgevoerd, behalve wanneer in plaats daarvan een
onderhoudsbeurt op kilometerbasis wordt verricht.

Herhaal de onderhoudsintervallen vanaf 50000 km, beginnend vanaf 10000 km.

Werkzaamheden gemarkeerd met een asterisk horen te worden uitgevoerd door een Yamaha dealer, omdat hiertoe
speciaal gereedschap, technische gegevens en vakmanschap vereist zijn.
NR. ITEM CONTROLE OF ONDERHOUDSBEURTKILOMETERSTAND (
×
1000 km)
JAARLIJKSE
CONTROLE

1 10203040
1*
Brandstofleiding

Controleer de brandstofslangen op scheurtjes of
beschadigingen.
√√√√ √
2
Bougie

Controleer de conditie.

Reinigen en elektrodenafstand afstellen.
√√

Vervangen.
√√
3*
Ventielen

Controleer de klepspeling.

Afstellen.Elke 40000 km
4
Luchtfilterelementen

Vervangen.
√√
5
Luchtfilterelement in
v-snaarbehuizing

Reinigen.
√√√√
6*
Voorrem

Controleer de werking en het vloeistofniveau en con-
troleer de machine op vloeistoflekkage.
√√√√√ √

Vervang de remblokken. Wanneer de slijtagelimiet is bereikt
7*
Achterrem

Controleer de werking en het vloeistofniveau en con-
troleer de machine op vloeistoflekkage.
√√√√√ √

Vervang de remblokken. Wanneer de slijtagelimiet is bereikt
8
Achterremblokkering

Controleer de werking.

Afstellen.
√√√√√ √

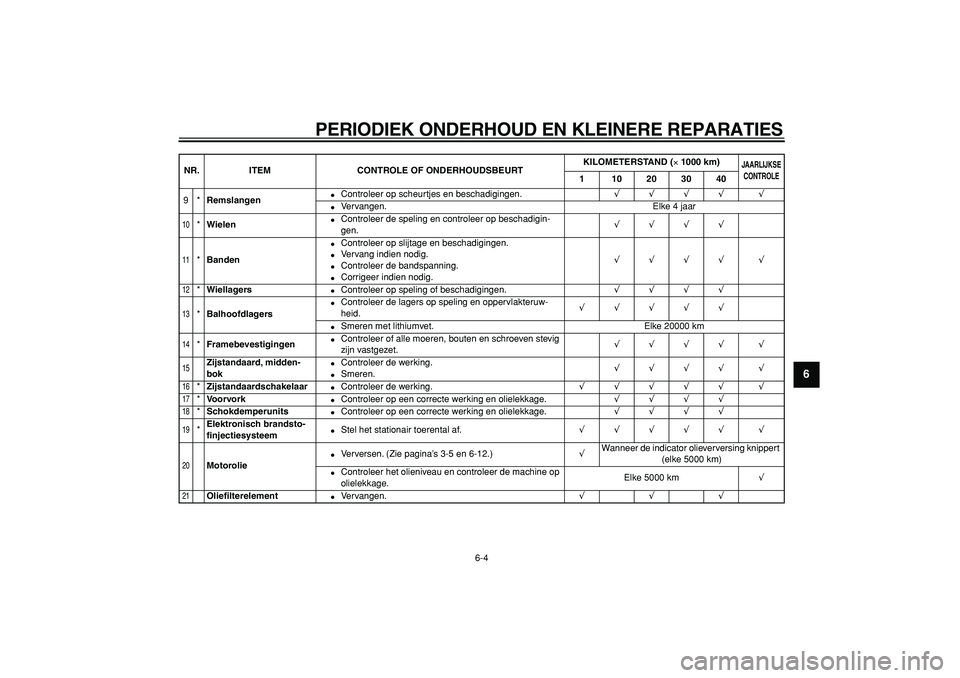

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-4
2
3
4
5
67
8
9

9*
Remslangen

Controleer op scheurtjes en beschadigingen.
√√√√ √

Vervangen. Elke 4 jaar
10

*
Wielen

Controleer de speling en controleer op beschadigin-
gen.
√√√√
11

*
Banden

Controleer op slijtage en beschadigingen.

Vervang indien nodig.

Controleer de bandspanning.

Corrigeer indien nodig.
√√√√ √
12

*
Wiellagers

Controleer op speling of beschadigingen.
√√√√
13

*
Balhoofdlagers

Controleer de lagers op speling en oppervlakteruw-
heid.
√√√√√

Smeren met lithiumvet. Elke 20000 km
14

*
Framebevestigingen

Controleer of alle moeren, bouten en schroeven stevig
zijn vastgezet.
√√√√ √
15

Zijstandaard, midden-
bok

Controleer de werking.

Smeren.
√√√√ √
16

*
Zijstandaardschakelaar

Controleer de werking.
√√√√√ √
17

*
Voorvork

Controleer op een correcte werking en olielekkage.
√√√√
18

*
Schokdemperunits

Controleer op een correcte werking en olielekkage.
√√√√
19

*
Elektronisch brandsto-
finjectiesysteem

Stel het stationair toerental af.
√√√√√ √
20

Motorolie

Verversen. (Zie pagina’s 3-5 en 6-12.)
√
Wanneer de indicator olieverversing knippert
(elke 5000 km)

Controleer het olieniveau en controleer de machine op
olielekkage.Elke 5000 km
√
21

Oliefilterelement

Vervangen.
√√√
NR. ITEM CONTROLE OF ONDERHOUDSBEURTKILOMETERSTAND (
×
1000 km)

JAARLIJKSE
CONTROLE

1 10203040

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-5
1
2
3
4
5
6
7
8
9

DAU34490
OPMERKING:


De luchtfilters dienen vaker te worden gecontroleerd wanneer u in een extreem vochtige of stoffige omgeving rijdt.

Hydraulisch remsysteem

Controleer regelmatig het remvloeistofniveau en vul indien nodig bij.

Elke twee jaar moeten de inwendige onderdelen van de hoofdremcilinders en de remklauwen worden vervangen en
de remvloeistof worden ververst.

De remslangen dienen elke vier jaar te worden vervangen, of wanneer deze zijn gescheurd of beschadigd.
22

*

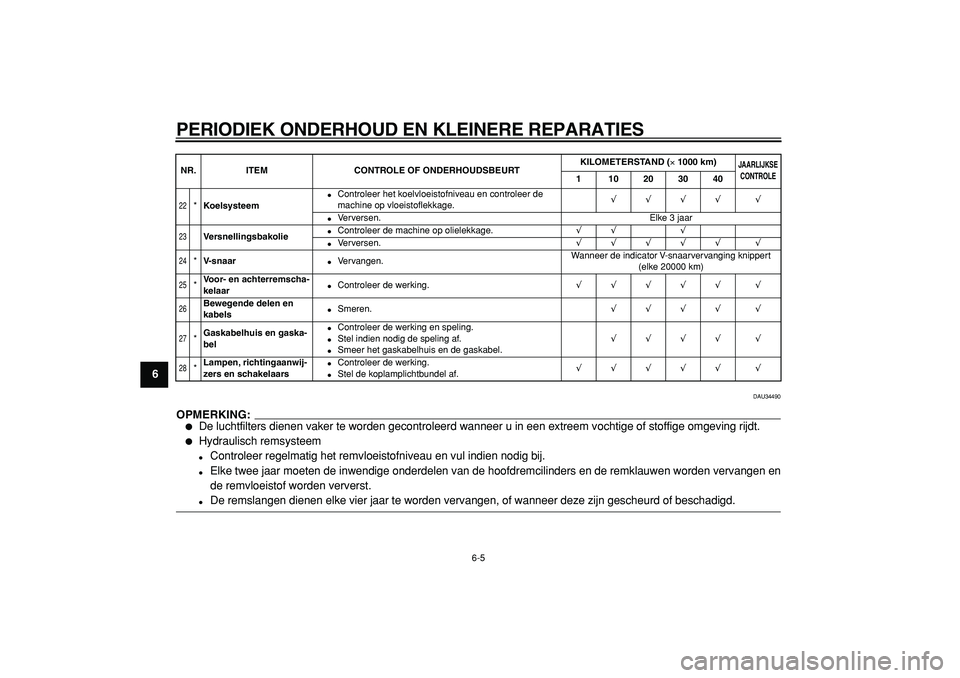

Koelsysteem

Controleer het koelvloeistofniveau en controleer de
machine op vloeistoflekkage.
√√√√ √

Verversen. Elke 3 jaar
23

Versnellingsbakolie

Controleer de machine op olielekkage.
√√ √

Verversen.
√√√√√ √
24

*
V-snaar

Vervangen.Wanneer de indicator V-snaarvervanging knippert
(elke 20000 km)
25

*
Voor- en achterremscha-
kelaar

Controleer de werking.
√√√√√ √
26

Bewegende delen en
kabels

Smeren.
√√√√ √
27

*
Gaskabelhuis en gaska-
bel

Controleer de werking en speling.

Stel indien nodig de speling af.

Smeer het gaskabelhuis en de gaskabel.
√√√√ √
28

*
Lampen, richtingaanwij-
zers en schakelaars

Controleer de werking.

Stel de koplamplichtbundel af.
√√√√√ √
NR. ITEM CONTROLE OF ONDERHOUDSBEURTKILOMETERSTAND (
×
1000 km)

JAARLIJKSE
CONTROLE

1 10203040
