HAU11872
Contagiri
Il contagiri elettrico consente al pilota di
sorvegliare il regime di rotazione del
motore e di mantenerlo entro la gamma
di potenza ideale.
Quando la chiave viene portata su
“ON”, la lancetta del contagiri percorre
per una volta l’intera gamma di giri/min
e poi ritorna a zero giri/min per provare
il circuito elettrico.
ATTENZIONE:

HCA10031
Non far funzionare il motore quando
il contagiri è nella zona rossa.
Zona rossa: 8250 giri/min e oltre
HAU34135
Display multifunzione
AVVERTENZA

HWA12311
Ricordarsi di arrestare il veicolo pri-
ma di eseguire qualsiasi modifica
delle impostazioni del display multi-
funzione.
Il display multifunzione è equipaggiato
con i seguenti strumenti:

un indicatore livello carburante

un termometro liquido refrigerante

un totalizzatore contachilometri
(che indica la distanza totale per-
corsa)

due contachilometri parziali (che
indicano la distanza percorsa
dopo l’ultimo azzeramento)

Un contachilometri parziale riserva
carburante (che indica la distanza
1. Contagiri
2. Zona rossa del contagiri
12

1. Orologio digitale/display della temperatura
ambiente
2. Termometro del liquido refrigerante
3. Indicatore livello carburante
4. Contachilometri/contachilometri parziali
5. Tasto di selezione “SELECT”
6. Tasto d’azzeramento “RESET”
1
2
3
4
5
6

1. Coperchio carter cinghia trapezoidale
“V-BELT”
2. Indicatore livello carburante “ ”
3. Indicatore temperatura liquido refrigerante
“ ”
4. Indicatore cambio olio “OIL”
123
4

FUNZIONI DEGLI STRUMENTI E DEI COMANDI

3-6
1
2
3
4
5
6
7
8
9
percorsa da quando il segmento
inferiore dell’indicatore livello car-
burante e l’indicatore livello carbu-
rante avevano iniziato a
lampeggiare)


un dispositivo di autodiagnosi

un orologio digitale

un display della temperatura am-
biente

un indicatore cambio olio

un indicatore sostituzione cinghia
trapezoidale
NOTA:


Ricordarsi di girare la chiave su
“ON” prima di utilizzare i tasti “SE-
LECT” e “RESET”.

Quando si gira la chiave su “ON”,
tutti i segmenti del display multi-
funzione appariranno uno dopo
l’altro e poi spariranno, per provare
il circuito elettrico.
Modalità totalizzatore contachilo-
metri e contachilometri parziali
Premendo il tasto “SELECT”, sul di-
splay si alternano le modalità di totaliz-
zatore contachilometri “ODO” e dicontachilometri parziali “TRIP” nel se-
guente ordine:
ODO
→
TRIP (sopra)
→
TRIP (sotto)
→
ODO
Quando nel serbatoio carburante resta-
no circa 2.8 L (0.74 US gal) (0.62
Imp.gal) di carburante, il segmento in-
feriore dell’indicatore livello carburante
e l’indicatore livello carburante inizie-
ranno a lampeggiare, ed il display pas-
serà automaticamente alla modalità del
contachilometri parziale riserva carbu-
rante “TRIP F” ed inizierà a contare la
distanza percorsa da quel punto. In tal
caso, premendo il tasto “SELECT” sul
display si alterneranno le varie modalità
di contachilometri parziali e totalizzato-
re contachilometri nel seguente ordine:
TRIP F
→
TRIP (sopra)
→
TRIP (sotto)
→
ODO
→
TRIP FPer resettare un contachilometri par-
ziale, selezionarlo premendo il tasto
“SELECT” fino a quando “TRIP” o
“TRIP F” inizia a lampeggiare (“TRIP” o
“TRIP F” lampeggeranno solo per cin-
que secondi). Mentre “TRIP” o “TRIP F”
lampeggia, premere il tasto “RESET”
almeno per un secondo. Se non si az-
zera manualmente il contachilometri
parziale riserva carburante, esso si az-
zererà automaticamente e il display tor-
nerà alla modalità precedente dopo il
rifornimento e una percorrenza di 5 km
(3 mi).
NOTA:
Non è possibile far tornare il display a

1. Contachilometri riserva
1

FUNZIONI DEGLI STRUMENTI E DEI COMANDI

3-7
2
34
5
6
7
8
9
“TRIP F” dopo aver premuto il tasto

d’azzeramento “RESET”.
Indicatore livello carburante
Con la chiave su “ON”, l’indicatore di li-
vello carburante indica la quantità di
carburante nel serbatoio carburante.
Man mano che il livello carburante
scende, i segmenti sul display spari-
scono verso la lettera “E” (vuoto).
Quando il livello carburante raggiunge il
segmento inferiore vicino a “E”, l’indica-
tore livello carburante ed il segmento
inferiore lampeggeranno. Effettuare il
rifornimento appena possibile.
Termometro liquido refrigerante
Con la chiave sulla posizione di “ON”, il
termometro liquido refrigerante indica
la temperatura del liquido refrigerante.
La temperatura del liquido refrigerante
varia a seconda delle variazioni climati-
che e del carico del motore. Se il seg-
mento superiore e l’indicatore
temperatura liquido refrigerante lam-
peggiano, arrestare il veicolo e lasciare
raffreddare il motore. (Vedere
pagina 6-39.)
ATTENZIONE:

HCA10020
Non far funzionare il motore se è
surriscaldato.
Indicatore cambio olio “OIL”
Questo indicatore lampeggia dopo i pri-
mi 1000 km (600 mi), poi a 5000 km
(3000 mi) e successivamente ogni
5000 km (3000 mi) per indicare la ne-
cessità di cambiare l’olio motore.
Dopo aver cambiato l’olio motore, re-
settare l’indicatore cambio olio. (Vede-
re pagina 6-13.)
Se si cambia l’olio motore prima che si
sia acceso l’indicatore cambio olio (per
es., prima di raggiungere l’intervallo di
cambio olio periodico), dopo il cambiodell’olio bisogna resettare l’indicatore,
se si vuole che indichi al momento giu-
sto il prossimo cambio periodico
dell’olio. (Vedere pagina 6-13.)
Si può controllare il circuito elettrico
dell’indicatore mediante la seguente
procedura.
1. Mettere l’interruttore arresto moto-
re su “ ” e girare la chiave su
“ON”.
2. Controllare che la spia si accenda
per pochi secondi e poi si spenga.
3. Se l’indicatore non si accende,
fare controllare il circuito elettrico
da un concessionario Yamaha.
NOTA:
L’indicatore cambio olio può lampeg-
giare mentre si accelera il motore con
lo scooter sul suo cavalletto centrale,

ma questo non indica una disfunzione.
Indicatore di sostituzione cinghia
trapezoidale “V-BELT”
Questo indicatore lampeggia ogni
20000 km (12500 mi) quando occorre
sostituire la cinghia trapezoidale.
Si può controllare il circuito elettrico

FUNZIONI DEGLI STRUMENTI E DEI COMANDI

3-8
1
2
3
4
5
6
7
8
9
dell’indicatore mediante la seguente
procedura.
1. Girare la chiave su “ON” e verifica-
re che l’interruttore arresto motore
sia su “ ”.
2. Se l’indicatore non si accende,
fare controllare il circuito elettrico
da un concessionario Yamaha.
Dispositivo di autodiagnosi
Questo modello è equipaggiato con un
dispositivo di autodiagnosi per vari cir-
cuiti elettrici.
Se uno di questi circuiti è difettoso, il di-
splay multifunzione indicherà un codice
di errore a due cifre (per es., 12, 13,
14).
Se il display multifunzione indica un co-
dice di errore del genere, annotarlo e
poi fare controllare il veicolo da un con-
cessionario Yamaha.
ATTENZIONE:

HCA11790
Se il display multifunzione indica un
codice di errore, far controllare il ve-
icolo al più presto possibile per evi-
tare danneggiamenti del motore.
Questo modello è equipaggiato anche
con un dispositivo di autodiagnosi per il
sistema immobilizzatore.
Se uno qualsiasi dei circuiti del sistema
immobilizzatore è difettoso, la spia im-
mobilizer lampeggia, e poi il display
multifunzione indica un codice di errore
a due cifre (per es., 51, 52, 53) quando
la chiave è girata su “ON”.
NOTA:
Se il display multifunzione indica il codi-
ce di errore 52, questo potrebbe essere
provocato da un’interferenza del tran-
sponder. Se appare questo errore, pro-

vare a fare quanto segue.
1. Usare la chiave di ricodifica per av-
viare il motore.
NOTA:
Accertarsi che non ci siano altre chiavi
dell’immobilizzatore vicino al blocchet-
to accensione, e non tenere più di una
chiave immobilizzatore sullo stesso
anello portachiavi! Le chiavi dell’immo-
bilizzatore possono causare interferen-
ze nei segnali, che possono impedire

l’avviamento del motore.
2. Se il motore si accende, spegnerlo
e provare ad accendere il motore
con le chiavi standard.
3. Se una o entrambe le chiavi stan-
dard non avviano il motore, portare
il veicolo, la chiave di ricodifica e le
due chiavi standard da un conces-
sionario Yamaha per fare ricodifi-
care le chiavi standard.
Se il display multifunzione indica codici
di errore, annotare il numero del codice
e poi fare controllare il veicolo da un
concessionario Yamaha.
Modalità orologio digitale
Per regolare l’orologio digitale:
1. Premere contemporaneamente i
tasti “SELECT” e “RESET” per al-
meno due secondi.
2. Quando le cifre delle ore iniziano a
lampeggiare, premere il tasto d’az-
zeramento “RESET” per regolare
le ore.
3. Premere il tasto “SELECT” e le ci-
fre dei minuti inizieranno a lam-
peggiare.

FUNZIONI DEGLI STRUMENTI E DEI COMANDI

3-9
2
34
5
6
7
8
9
4. Premere il tasto d’azzeramento
“RESET” per regolare i minuti.
5. Premere il tasto “SELECT” e poi ri-
lasciarlo per avviare l’orologio digi-
tale. Premendo il tasto “SELECT”
per almeno due secondi, il display
dell’orologio digitale passa alla vi-
sualizzazione della temperatura
ambiente.
Display della temperatura ambiente
Questo display mostra la temperatura
ambiente da –10 °C a 50 °C in incre-
menti di 1 °C. La temperatura visualiz-
zata può scostarsi dalla temperatura
ambiente. Premendo il tasto “SELECT”
per almeno due secondi, il display della
temperatura ambiente passa alla vi-
sualizzazione dell’orologio digitale.
NOTA:


Se la temperatura ambiente scen-
de sotto a –10 °C, le temperature
inferiori a –10 °C non verranno vi-
sualizzate.

Se la temperatura ambiente sale
oltre 50 °C, le temperature supe-
riori a 50 °C non verranno visualiz-zate.

La precisione della temperatura vi-
sualizzata può venire compromes-
sa quando si marcia lentamente
(all’incirca al di sotto di 20 km/h
(12.5 mi/h)) o se ci si ferma in cor-
rispondenda di segnala stradali,
passaggi a livello, ecc.
HAU12330
Allarme antifurto (optional)
A richiesta, si può fare installare su
questo modello un allarme antifurto da
un concessionario Yamaha. Contattare
un concessionario Yamaha per mag-
giori informazioni.

FUNZIONI DEGLI STRUMENTI E DEI COMANDI

3-10
1
2
3
4
5
6
7
8
9

HAU12343

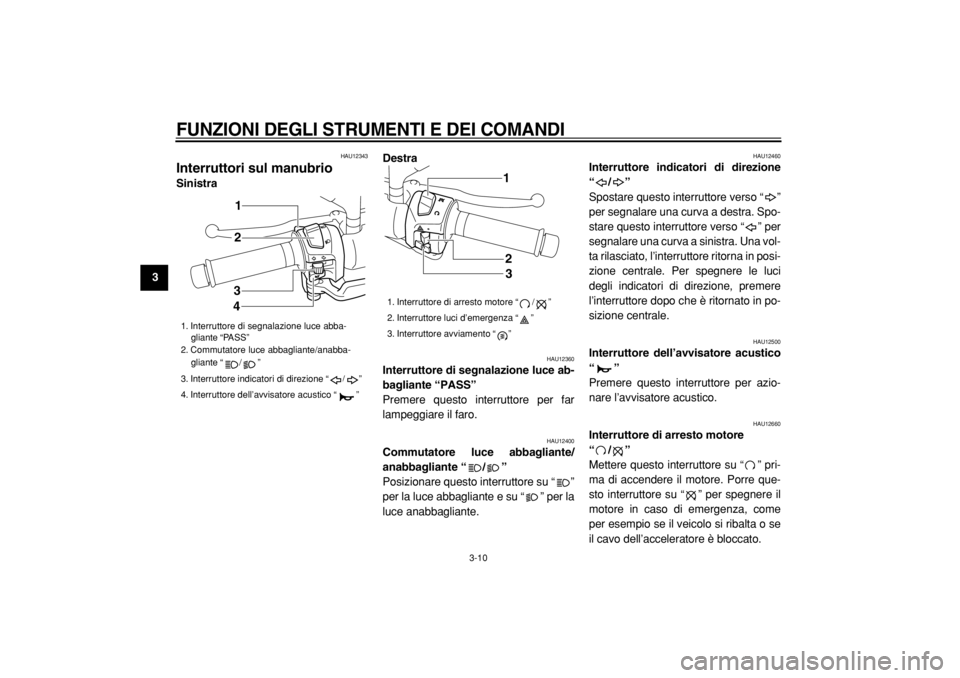

Interruttori sul manubrio
SinistraDestra
HAU12360
Interruttore di segnalazione luce ab-
bagliante “PASS”
Premere questo interruttore per far
lampeggiare il faro.
HAU12400
Commutatore luce abbagliante/
anabbagliante “/”
Posizionare questo interruttore su “ ”
per la luce abbagliante e su “ ” per la
luce anabbagliante.
HAU12460
Interruttore indicatori di direzione
“/”
Spostare questo interruttore verso “ ”
per segnalare una curva a destra. Spo-
stare questo interruttore verso “ ” per
segnalare una curva a sinistra. Una vol-
ta rilasciato, l’interruttore ritorna in posi-

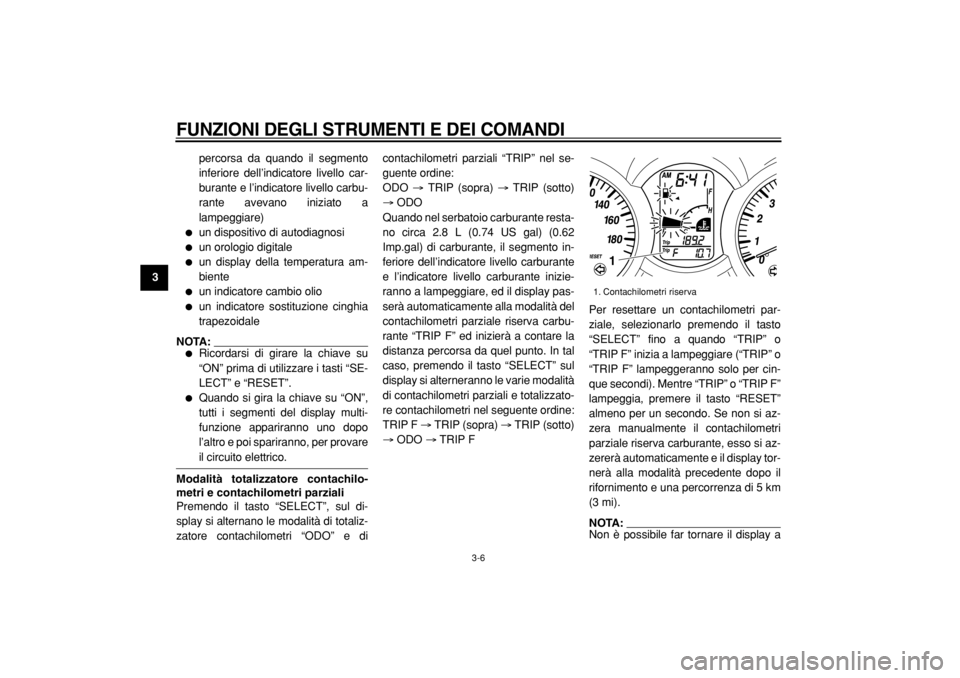

zione centrale. Per spegnere le luci
degli indicatori di direzione, premere
l’interruttore dopo che è ritornato in po-
sizione centrale.
HAU12500
Interruttore dell’avvisatore acustico
“”
Premere questo interruttore per azio-
nare l’avvisatore acustico.
HAU12660
Interruttore di arresto motore
“/”
Mettere questo interruttore su “ ” pri-
ma di accendere il motore. Porre que-
sto interruttore su “ ” per spegnere il
motore in caso di emergenza, come
per esempio se il veicolo si ribalta o se
il cavo dell’acceleratore è bloccato.
1. Interruttore di segnalazione luce abba-
gliante “PASS”
2. Commutatore luce abbagliante/anabba-
gliante “ / ”
3. Interruttore indicatori di direzione “ / ”
4. Interruttore dell’avvisatore acustico “ ”
1
2
3
4

1. Interruttore di arresto motore “ / ”
2. Interruttore luci d’emergenza “ ”
3. Interruttore avviamento “ ”
1
2
3

FUNZIONI DEGLI STRUMENTI E DEI COMANDI

3-11
2
34
5
6
7
8
9

HAU12720

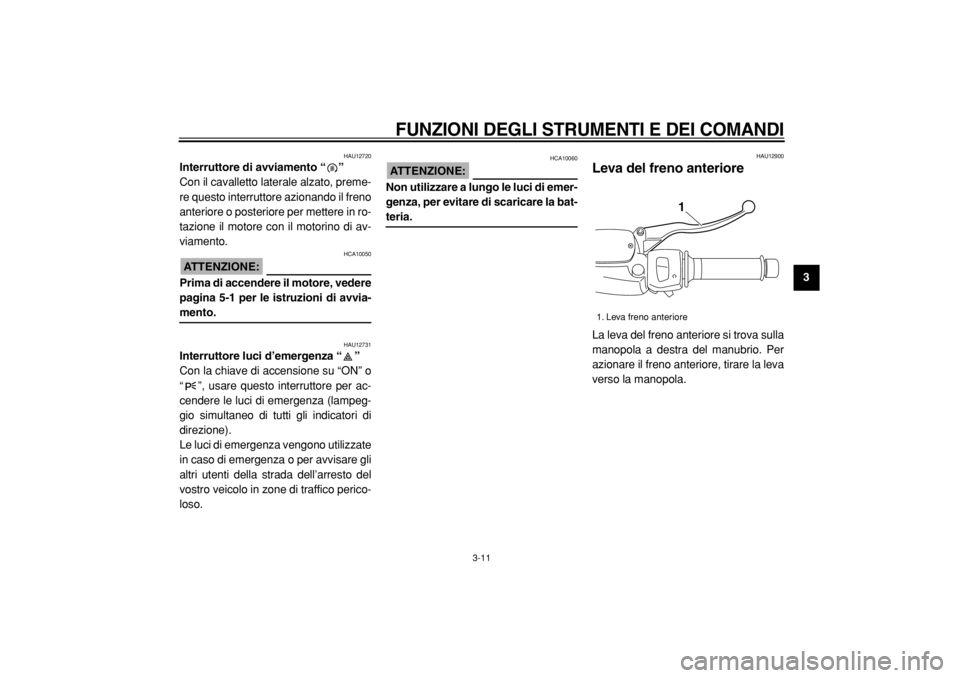

Interruttore di avviamento “”
Con il cavalletto laterale alzato, preme-
re questo interruttore azionando il freno
anteriore o posteriore per mettere in ro-
tazione il motore con il motorino di av-
viamento.
ATTENZIONE:

HCA10050
Prima di accendere il motore, vedere
pagina 5-1 per le istruzioni di avvia-
mento.
HAU12731
Interruttore luci d’emergenza “”
Con la chiave di accensione su “ON” o
“ ”, usare questo interruttore per ac-
cendere le luci di emergenza (lampeg-
gio simultaneo di tutti gli indicatori di
direzione).
Le luci di emergenza vengono utilizzate
in caso di emergenza o per avvisare gli
altri utenti della strada dell’arresto del
vostro veicolo in zone di traffico perico-
loso.
ATTENZIONE:

HCA10060
Non utilizzare a lungo le luci di emer-
genza, per evitare di scaricare la bat-
teria.
HAU12900

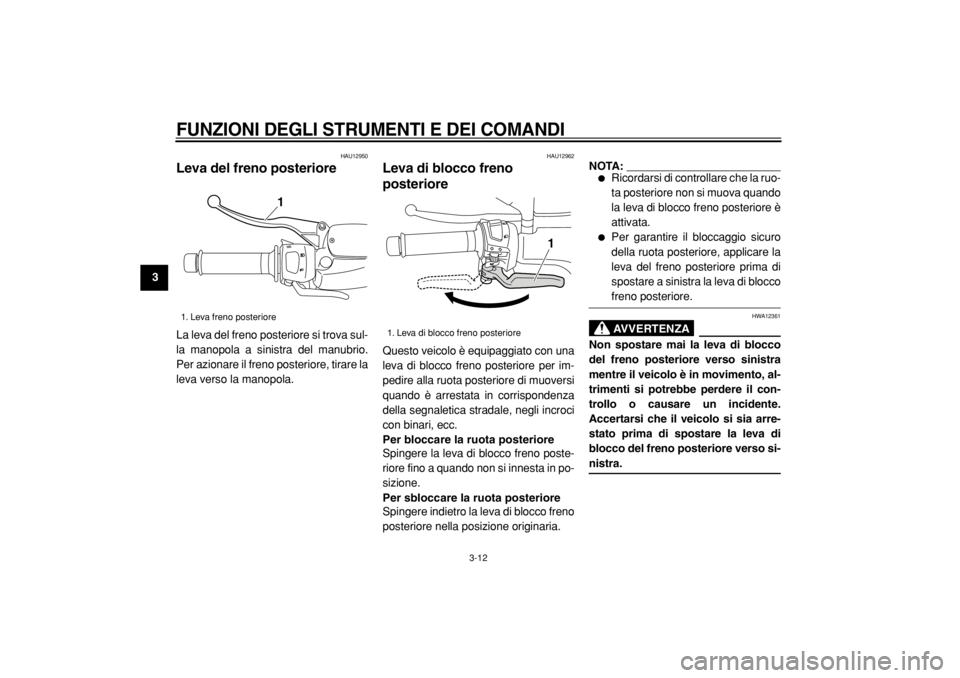

Leva del freno anteriore
La leva del freno anteriore si trova sulla
manopola a destra del manubrio. Per
azionare il freno anteriore, tirare la leva
verso la manopola.
1. Leva freno anteriore
1

FUNZIONI DEGLI STRUMENTI E DEI COMANDI

3-12
1
2
3
4
5
6
7
8
9

HAU12950

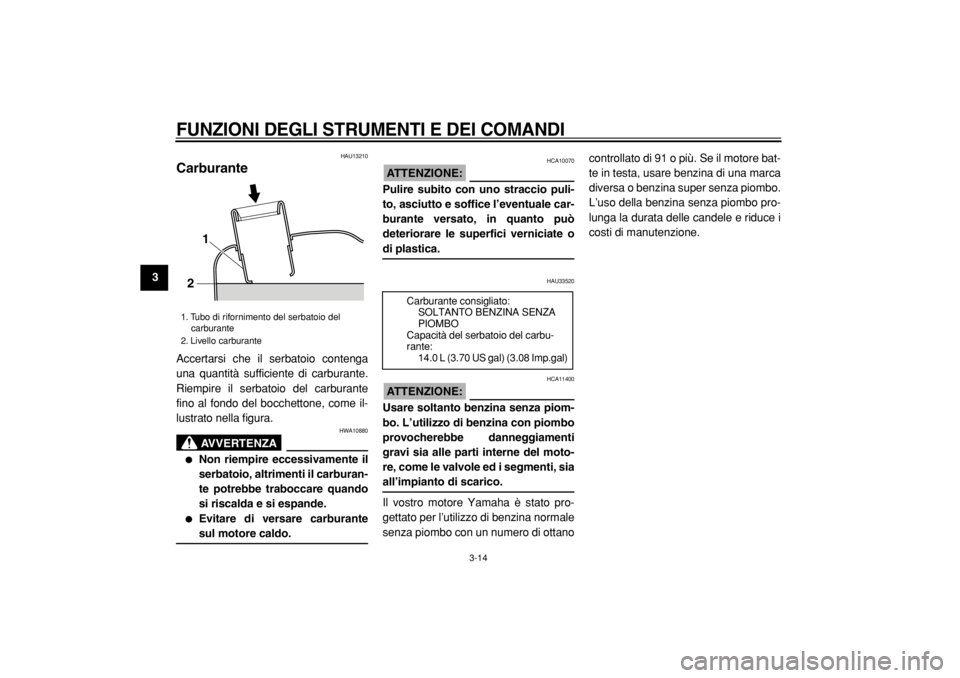

Leva del freno posteriore
La leva del freno posteriore si trova sul-
la manopola a sinistra del manubrio.
Per azionare il freno posteriore, tirare la
leva verso la manopola.
HAU12962
Leva di blocco freno
posteriore
Questo veicolo è equipaggiato con una
leva di blocco freno posteriore per im-
pedire alla ruota posteriore di muoversi
quando è arrestata in corrispondenza
della segnaletica stradale, negli incroci
con binari, ecc.
Per bloccare la ruota posteriore
Spingere la leva di blocco freno poste-
riore fino a quando non si innesta in po-
sizione.
Per sbloccare la ruota posteriore
Spingere indietro la leva di blocco freno
posteriore nella posizione originaria.
NOTA:


Ricordarsi di controllare che la ruo-
ta posteriore non si muova quando
la leva di blocco freno posteriore è
attivata.

Per garantire il bloccaggio sicuro
della ruota posteriore, applicare la
leva del freno posteriore prima di
spostare a sinistra la leva di blocco
freno posteriore.
AVVERTENZA

HWA12361
Non spostare mai la leva di blocco
del freno posteriore verso sinistra
mentre il veicolo è in movimento, al-
trimenti si potrebbe perdere il con-
trollo o causare un incidente.
Accertarsi che il veicolo si sia arre-
stato prima di spostare la leva di
blocco del freno posteriore verso si-
nistra.
1. Leva freno posteriore
1

1. Leva di blocco freno posteriore
1

FUNZIONI DEGLI STRUMENTI E DEI COMANDI

3-13
2
34
5
6
7
8
9

HAU13161

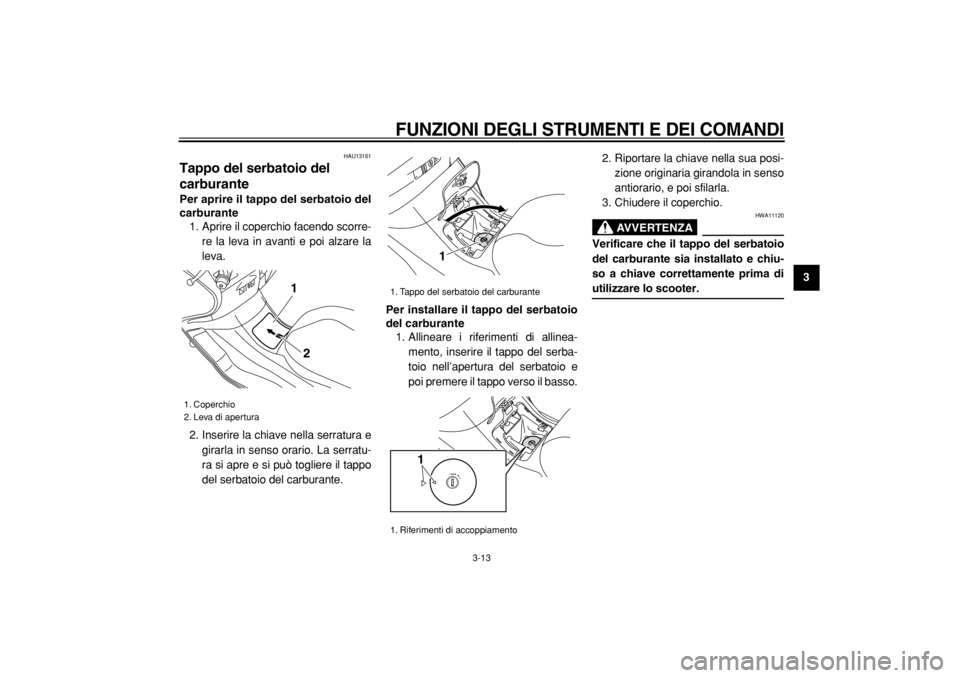

Tappo del serbatoio del
carburante
Per aprire il tappo del serbatoio del
carburante
1. Aprire il coperchio facendo scorre-
re la leva in avanti e poi alzare la
leva.
2. Inserire la chiave nella serratura e
girarla in senso orario. La serratu-
ra si apre e si può togliere il tappo
del serbatoio del carburante.
Per installare il tappo del serbatoio
del carburante
1. Allineare i riferimenti di allinea-
mento, inserire il tappo del serba-
toio nell’apertura del serbatoio e
poi premere il tappo verso il basso.2. Riportare la chiave nella sua posi-
zione originaria girandola in senso
antiorario, e poi sfilarla.
3. Chiudere il coperchio.
AVVERTENZA

HWA11120
Verificare che il tappo del serbatoio
del carburante sia installato e chiu-
so a chiave correttamente prima di
utilizzare lo scooter.
1. Coperchio
2. Leva di apertura
2 1

1. Tappo del serbatoio del carburante
1. Riferimenti di accoppiamento
1
1

FUNZIONI DEGLI STRUMENTI E DEI COMANDI

3-14
1
2
3
4
5
6
7
8
9

HAU13210

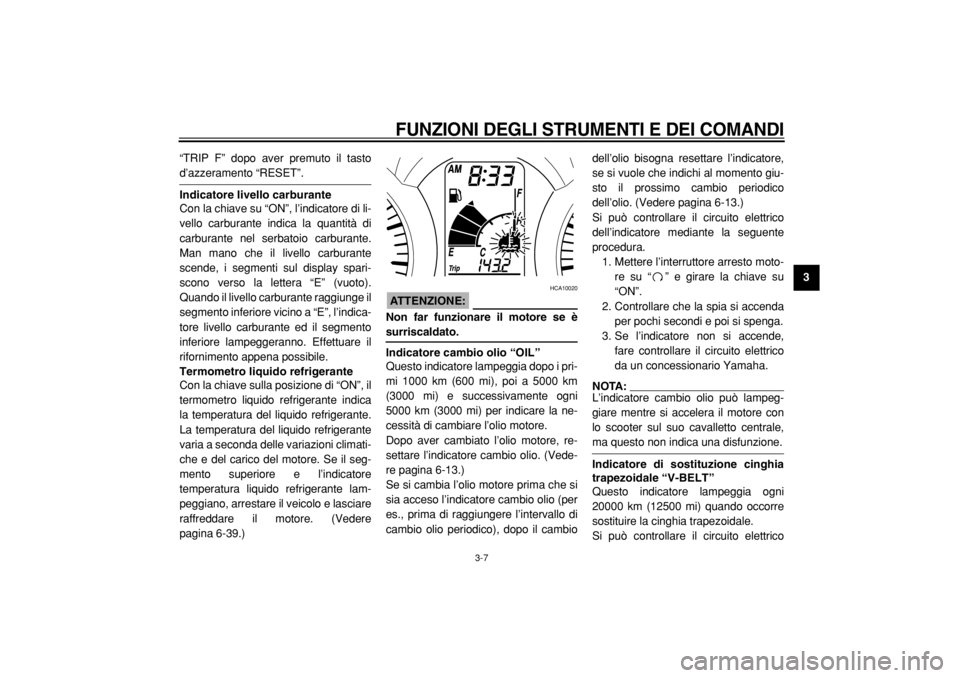

Carburante
Accertarsi che il serbatoio contenga
una quantità sufficiente di carburante.
Riempire il serbatoio del carburante
fino al fondo del bocchettone, come il-
lustrato nella figura.
AVVERTENZA

HWA10880

Non riempire eccessivamente il
serbatoio, altrimenti il carburan-
te potrebbe traboccare quando
si riscalda e si espande.

Evitare di versare carburante
sul motore caldo.
ATTENZIONE:

HCA10070
Pulire subito con uno straccio puli-
to, asciutto e soffice l’eventuale car-
burante versato, in quanto può
deteriorare le superfici verniciate o
di plastica.
HAU33520
ATTENZIONE:

HCA11400
Usare soltanto benzina senza piom-
bo. L’utilizzo di benzina con piombo
provocherebbe danneggiamenti
gravi sia alle parti interne del moto-
re, come le valvole ed i segmenti, sia
all’impianto di scarico.
Il vostro motore Yamaha è stato pro-
gettato per l’utilizzo di benzina normale
senza piombo con un numero di ottanocontrollato di 91 o più. Se il motore bat-
te in testa, usare benzina di una marca
diversa o benzina super senza piombo.
L’uso della benzina senza piombo pro-
lunga la durata delle candele e riduce i
costi di manutenzione.
1. Tubo di rifornimento del serbatoio del
carburante
2. Livello carburante
21

Carburante consigliato:
SOLTANTO BENZINA SENZA
PIOMBO
Capacità del serbatoio del carbu-
rante:
14.0 L (3.70 US gal) (3.08 Imp.gal)
