MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI

6-26
2
3
4
5
67
8
9
Per aumentare la lunghezza del cavo
della leva di blocco freno posteriore, gi-
rare il dado di regolazione sulla pinza
freno posteriore in direzione (a). Per ri-
durre la lunghezza del cavo della leva
di blocco freno posteriore, girare il dado
di regolazione in direzione (b).
AVVERTENZA

HWA10650
Se non si riesce ad ottenere una re-
golazione corretta come descritto
sopra, affidare questa regolazione
ad un concessionario Yamaha.
HAU22390
Controllo delle pastiglie del
freno anteriore e posteriore
Si deve verificare l’usura delle pastiglie
del freno anteriore e posteriore agli in-
tervalli specificati nella tabella della ma-
nutenzione periodica e lubrificazione.
HAU22430
Pastiglie del freno anteriore
Ciascuna pastiglia del freno anteriore è
provvista di scanalature di indicazione
usura che consentono di verificare
l’usura della stessa senza dover disas-
semblare il freno. Per controllare l’usu-
ra delle pastiglie, controllare le
scanalature di indicazione usura. Seuna pastiglia si è usurata al punto che
le scanalature di indicazione usura
sono quasi scomparse, fare sostituire
in gruppo le pastiglie dei freni da un
concessionario Yamaha.
HAU34210
Pastiglie del freno posteriore
Incaricare un concessionario Yamaha
di controllare che ciascuna pastiglia fre-
no posteriore non sia danneggiata, di
misurare lo spessore guarnizione e se
necessario, di sostituirle in gruppo.
1. Scanalatura indicatore d’usura
11

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI

6-27
1
2
3
4
5
6
7
8
9

HAU22580
Controllo del livello del liquido
freni
Freno anteriore
Freno posteriore
Una quantità insufficiente di liquido fre-
ni può lasciar entrare aria nell’impiantofrenante, rendendolo inefficiente.
Prima di utilizzare il mezzo, controllare
che il livello del liquido freni sia superio-
re al riferimento del minimo e rabbocca-
re, se necessario. Un livello basso del
liquido freni può indicare che le pasti-
glie freni sono usurate e/o la presenza
di perdite nell’impianto frenante. Se il li-
vello del liquido freni è basso, controlla-
re l’usura delle pastiglie freno e
verificare che non ci siano perdite
nell’impianto frenanate.
Rispettare le seguenti precauzioni:

Quando si controlla il livello del li-
quido, assicurarsi che la parte su-
periore del serbatoio del liquido
freni sia in piano.

Usare soltanto il liquido freni della
qualità consigliata, altrimenti le
guarnizioni di gomma possono de-
teriorarsi, causando delle perdite e
la diminuzione dell’efficienza della
frenata.

Rabboccare con lo stesso tipo di li-
quido freni. Eventuali miscelazioni
possono causare una reazione
chimica pericolosa e la diminuzio-
ne dell’efficienza della frenata.

Evitare infiltrazioni d’acqua nel
serbatoio del liquido freni durante il
rifornimento. L’acqua causa una
notevole riduzione del punto di
ebollizione del liquido e può provo-
care l’effetto “vapor lock” (tampone
di vapore).

Il liquido dei freni può corrodere le
superfici verniciate o le parti in pla-
stica. Pulire sempre immediata-
mente l’eventuale liquido versato.

Dato che le pastiglie dei freni si
usurano, è normale che il livello
del liquido freni diminuisca gra-
dualmente. Tuttavia, se il livello
scende improvvisamente, far ac-
certare la causa da un concessio-
nario Yamaha.
1. Riferimento di livello min.
1. Riferimento di livello min.
1
1

Liquido freni consigliato:
DOT 4

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI

6-28
2
3
4
5
67
8
9

HAU22730
Sostituzione del liquido freni
Far sostituire il liquido freni da un con-
cessionario Yamaha agli intervalli spe-
cificati nella NOTA in fondo alla tabella
della manutenzione periodica e lubrifi-
cazione. Inoltre far sostituire i paraolii
delle pompe freno e delle pinze, come
pure i tubi freno agli intervalli elencati
qui di seguito, oppure se presentano
danneggiamenti o perdite.

Paraolio: Sostituire ogni due anni.

Tubi freno: Sostituire ogni quattro
anni.
HAU23100
Controllo e lubrificazione dei
cavi
Prima di utilizzare il mezzo, controllare
sempre il funzionamento di tutti i cavi di
comando e le loro condizioni, e lubrifi-
care le estremità dei cavi, se necessa-
rio. Se un cavo è danneggiato o non si
muove agevolmente, farlo controllare o
sostituire da un concessionario
Yamaha.
AVVERTENZA

HWA10720
I danneggiamenti della guaina ester-
na possono influire negativamente
sul funzionamento corretto del cavo
e farebbero arrugginire il cavo inter-
no. Se il cavo è danneggiato, sosti-
tuirlo al più presto possibile per
prevenire condizioni di mancata si-
curezza.
HAU23110
Controllo e lubrificazione
della manopola e del cavo
dell’acceleratore
Prima di utilizzare il mezzo, controllare
sempre il funzionamento della mano-
pola dell’acceleratore. Inoltre, si deve
lubrificare o sostituire il cavo agli inter-
valli specificati nella tabella della manu-
tenzione periodica e lubrificazione.
Lubrificante consigliato:
Olio motore

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI

6-29
1
2
3
4
5
6
7
8
9

HAU23170
Lubrificazione delle leve del
freno anteriore e posteriore
I punti di rotazione delle leve del freno
anteriore e posteriore vanno lubrificati
agli intervalli specificati nella tabella
della manutenzione periodica e lubrifi-
cazione.
HAU23210
Controllo e lubrificazione del
cavalletto centrale e del
cavalletto laterale
Prima di utilizzare il mezzo, controllare
sempre il funzionamento del cavalletto
centrale e del cavalletto laterale, e lu-
brificare, se necessario, i punti di rota-
zione e le superfici di contatto metallo/metallo.
AVVERTENZA

HWA10740
Se il cavalletto centrale o il cavallet-
to laterale non si alza e non si abbas-
sa agevolmente, farlo controllare o
riparare da un concessionario
Yamaha.
Lubrificante consigliato:
Grasso a base di sapone di litio
(grasso universale)
Lubrificante consigliato:
Grasso a base di sapone di litio
(grasso universale)

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI

6-30
2
3
4
5
67
8
9

HAU23271
Controllo della forcella
Le condizioni e il funzionamento della
forcella si devono controllare agli inter-
valli specificati nella tabella della manu-
tenzione periodica e lubrificazione, nel
modo seguente.
Per controllare le condizioni
AVVERTENZA

HWA10750
Supportare fermamente il veicolo in
modo che non ci sia pericolo che si
ribalti.
Controllare che gli steli della forcella
non presentino graffi, danneggiamenti
o eccessive perdite di olio.
Per controllare il funzionamento
1. Posizionare il mezzo su una su-
perficie piana e mantenerlo diritto.
2. Azionando il freno anteriore, pre-
mere con forza il manubrio diverse
volte verso il basso per verificare
se la forcella si comprime e si
estende regolarmente.
ATTENZIONE:

HCA10590
Se la forcella è danneggiata o non
funziona agevolmente, farla control-
lare o riparare da un concessionario
Yamaha.
HAU23280
Controllo dello sterzo
I cuscinetti dello sterzo se usurati o al-
lentati, possono essere fonte di perico-
lo. Pertanto si deve controllare il
funzionamento dello sterzo agli inter-
valli specificati nella tabella della manu-
tenzione periodica e lubrificazione, nel
modo seguente.
1. Posizionare un supporto sotto il
motore per alzare da terra la ruota
anteriore.
AVVERTENZA

HWA10750
Supportare fermamente il veicolo in
modo che non ci sia pericolo che si
ribalti.
2. Tenere le estremità inferiori degli
steli della forcella e cercare di
muoverli in avanti e all’indietro. Se
si avverte del gioco, far controllare
o riparare lo sterzo da un conces-
sionario Yamaha.

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI

6-31
1
2
3
4
5
6
7
8
9

HAU23290
Controllo dei cuscinetti delle
ruote
Si devono controllare i cuscinetti della
ruota anteriore e posteriore agli inter-
valli specificati nella tabella della manu-
tenzione periodica e lubrificazione. Se
c’è del gioco nel mozzo della ruota, o
se la ruota non gira agevolmente, fare
controllare i cuscinetti delle ruote da un
concessionario Yamaha.
HAU34221
Batteria
La batteria si trova dietro alla carenatu-
ra A. (Vedere pagina 6-7.)
Questo modello è equipaggiato con
una batteria sigillata (MF), esente da
manutenzione. Non occorre controllare
il liquido o aggiungere acqua distillata.
AVVERTENZA

HWA10760

Il liquido della batteria è veleno-
so e pericoloso, in quanto con-
tiene acido solforico che
provoca ustioni gravi. Evitare
qualsiasi contatto con la pelle,
gli occhi o gli abiti e proteggere
sempre gli occhi quando si la-
1. Batteria
1

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI

6-32
2
3
4
5
67
8
9 vora vicino alle batterie. In caso
di contatto, eseguire i seguenti
provvedimenti di PRONTO
SOCCORSO.


CONTATTO ESTERNO:
Sciacquare con molta acqua.

CONTATTO INTERNO: Bere
grandi quantità di acqua o lat-
te e chiamare immediatamen-
te un medico.

OCCHI: Sciacquare con ac-
qua per 15 minuti e ricorrere
immediatamente ad un medi-
co.

Le batterie producono gas idro-
geno esplosivo. Pertanto tenere
le scintille, le fiamme, le sigaret-
te ecc. lontane dalla batteria e
provvedere ad una ventilazione
adeguata quando si carica la
batteria in ambienti chiusi.

TENERE QUESTA E TUTTE LE
BATTERIE FUORI DALLA POR-
TATA DEI BAMBINI.
Per caricare la batteria
Se la batteria sembra scarica, farla ca-ricare al più presto possibile da un con-
cessionarioYamaha. Tenere presente
che la batteria tende a scaricarsi più ra-
pidamente se il mezzo è equipaggiato
con accessori elettrici optional.
Rimessaggio della batteria
1. Se non si intende utilizzare il mez-
zo per oltre un mese, togliere la
batteria dal mezzo, caricarla com-
pletamente e poi riporla in un am-
biente fresco e asciutto.
2. Se la batteria resta inutilizzata per
più di due mesi, controllarla alme-
no una volta al mese e caricarla
completamente se è necessario.
3. Caricare completamente la batte-
ria prima dell’installazione.
4. Dopo l’installazione, verificare che
i cavi della batteria siano collegati
correttamente ai morsetti della bat-
teria.
ATTENZIONE:

HCA10630

Tenere la batteria sempre cari-
ca. Se si ripone una batteria sca-
rica, si possono provocaredanni permanenti alla stessa.

Per caricare una batteria sigilla-
ta (MF), occorre un caricabatte-
ria speciale (a tensione
costante). L’utilizzo di un carica-
batteria convenzionale danneg-
gerebbe la batteria. Se non si ha
la possibilità di utilizzare un ca-
ricabatteria per batterie sigillate
(MF), farla caricare da un con-
cessionario Yamaha.

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI

6-33
1
2
3
4
5
6
7
8
9

HAU34232

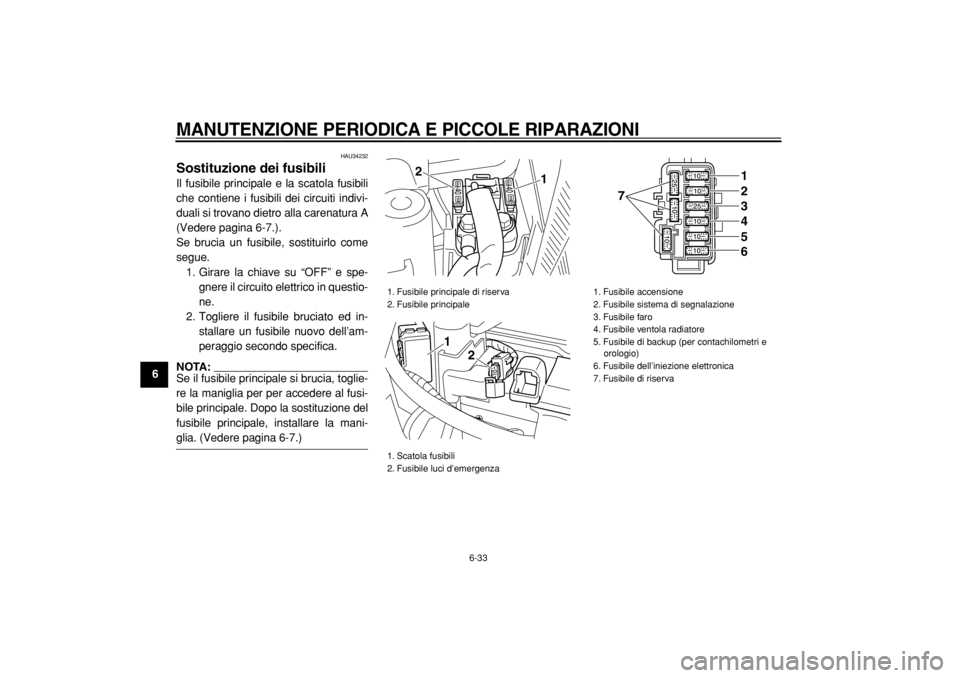

Sostituzione dei fusibili
Il fusibile principale e la scatola fusibili
che contiene i fusibili dei circuiti indivi-
duali si trovano dietro alla carenatura A
(Vedere pagina 6-7.).
Se brucia un fusibile, sostituirlo come
segue.
1. Girare la chiave su “OFF” e spe-
gnere il circuito elettrico in questio-
ne.
2. Togliere il fusibile bruciato ed in-
stallare un fusibile nuovo dell’am-
peraggio secondo specifica.
NOTA:
Se il fusibile principale si brucia, toglie-
re la maniglia per per accedere al fusi-
bile principale. Dopo la sostituzione del
fusibile principale, installare la mani-

glia. (Vedere pagina 6-7.)
1. Fusibile principale di riserva
2. Fusibile principale
1. Scatola fusibili
2. Fusibile luci d’emergenza
1
2
1
2

1. Fusibile accensione
2. Fusibile sistema di segnalazione
3. Fusibile faro
4. Fusibile ventola radiatore
5. Fusibile di backup (per contachilometri e
orologio)
6. Fusibile dell’iniezione elettronica
7. Fusibile di riserva
7
123456

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI

6-34
2
3
4
5
67
8
9
ATTENZIONE:

HCA10640
Non utilizzare un fusibile di ampe-
raggio superiore a quello consiglia-
to per evitare di provocare danni
estesi all’impianto elettrico ed even-
tualmente un incendio.
3. Girare la chiave su “ON” ed accen-
dere il circuito elettrico in questio-
ne per controllare se
l’apparecchiatura elettrica funzio-na.
4. Se il fusibile brucia subito imme-
diatamente, fare controllare l’im-
pianto elettrico da un
concessionario Yamaha.
HAU34240
Sostituzione di una lampadina
del faro
Questo modello è equipaggiato con
lampadine del faro al quarzo. Se una
lampadina faro brucia, farla sostituire
da un concessionario Yamaha e, se
necessario, fare regolare il fascio luce.
Fusibili secondo specifica:
Fusibile principale:
40.0 A
Fusibile dell’accensione:
10.0 A
Fusibile dell’impianto di segnalazio-
ne:
10.0 A
Fusibile del faro:
25.0 A
Fusibile delle luci di emergenza:
10.0 A
Fusibile della ventola del radiatore:
10.0 A
Fusibile dell’iniezione elettronica:
10.0 A
Fusibile di backup:
10.0 A

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI

6-35
1
2
3
4
5
6
7
8
9

HAU24180
Fanalino posteriore/stop
Questo modello è equipaggiato con un
fanalino posteriore/dello stop a LED.
Se il fanalino posteriore/dello stop non
si accende, farla controllare da un con-
cessionario Yamaha.
HAU34250
Sostituzione di una lampadina
indicatore direzione o di una
lampadina luce di posizione
anteriore

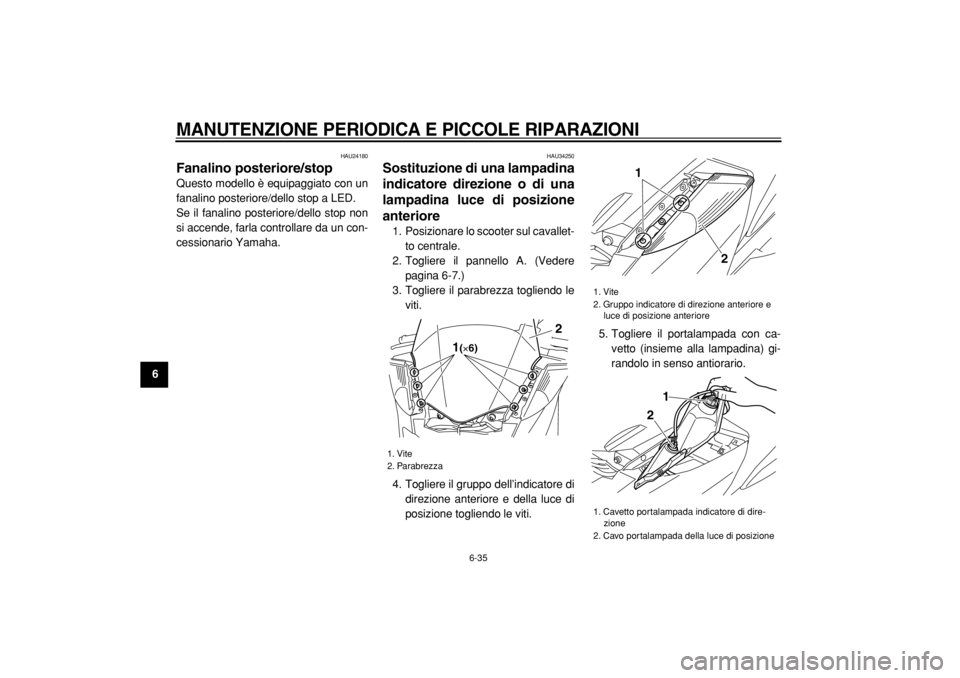

1. Posizionare lo scooter sul cavallet-
to centrale.
2. Togliere il pannello A. (Vedere
pagina 6-7.)
3. Togliere il parabrezza togliendo le
viti.
4. Togliere il gruppo dell’indicatore di
direzione anteriore e della luce di
posizione togliendo le viti.5. Togliere il portalampada con ca-
vetto (insieme alla lampadina) gi-
randolo in senso antiorario.
1. Vite
2. Parabrezza1(×6)
2

1. Vite
2. Gruppo indicatore di direzione anteriore e
luce di posizione anteriore
1. Cavetto portalampada indicatore di dire-
zione
2. Cavo portalampada della luce di posizione
1
2
1
2
