YAMAHA MAJESTY 400 2006 Instructieboekje (in Dutch)

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-32
2
3
4
5
67
8
9

het elektrisch systeem te controleren.
DAU34240
Koplampgloeilamp vervangen
De koplampen op dit model hebben halo-
geen gloeilampen. Als een koplampgloei-
lamp is doorgebrand, laat deze dan door
een Yamaha dealer vervangen en laat in-
dien nodig de koplamplichtbundel afstellen.
DAU24180
Achterlicht/remlicht unit
Dit model is uitgerust met een LED type
remlicht/achterlicht.
Als het remlicht/achterlicht niet gaat bran-
den, vraag dan een Yamaha dealer het
elektrisch circuit te testen.

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-33
1
2
3
4
5
6
7
8
9

DAU34250

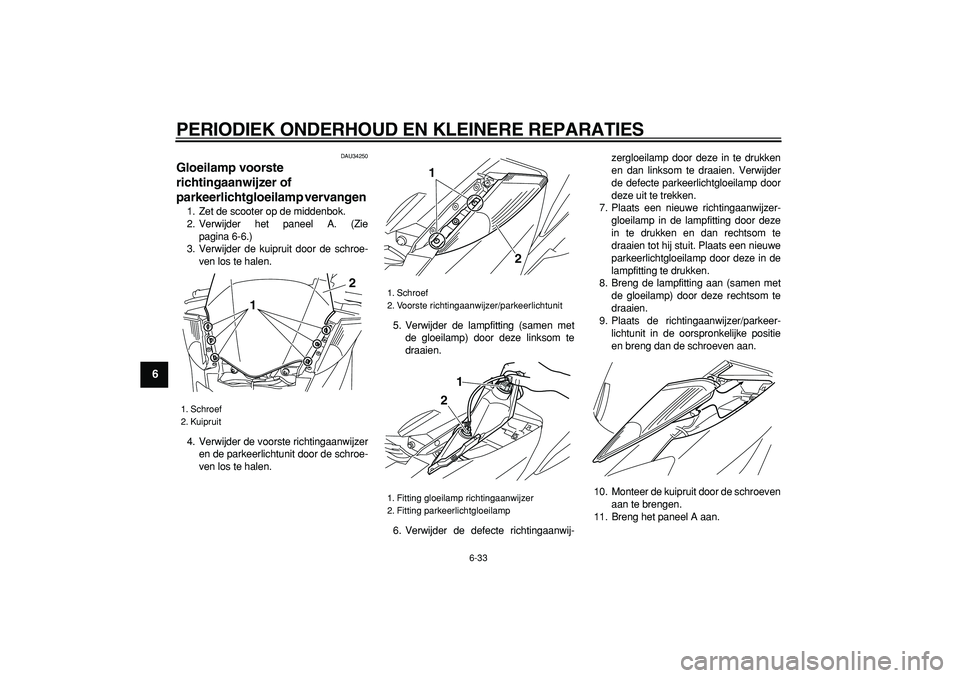

Gloeilamp voorste
richtingaanwijzer of
parkeerlichtgloeilamp vervangen
1. Zet de scooter op de middenbok.
2. Verwijder het paneel A. (Zie
pagina 6-6.)
3. Verwijder de kuipruit door de schroe-
ven los te halen.
4. Verwijder de voorste richtingaanwijzer
en de parkeerlichtunit door de schroe-
ven los te halen.5. Verwijder de lampfitting (samen met
de gloeilamp) door deze linksom te
draaien.
6. Verwijder de defecte richtingaanwij-zergloeilamp door deze in te drukken
en dan linksom te draaien. Verwijder
de defecte parkeerlichtgloeilamp door
deze uit te trekken.
7. Plaats een nieuwe richtingaanwijzer-
gloeilamp in de lampfitting door deze
in te drukken en dan rechtsom te
draaien tot hij stuit. Plaats een nieuwe
parkeerlichtgloeilamp door deze in de
lampfitting te drukken.
8. Breng de lampfitting aan (samen met
de gloeilamp) door deze rechtsom te
draaien.
9. Plaats de richtingaanwijzer/parkeer-
lichtunit in de oorspronkelijke positie
en breng dan de schroeven aan.
10. Monteer de kuipruit door de schroeven
aan te brengen.
11. Breng het paneel A aan.
1. Schroef
2. Kuipruit
1
2

1. Schroef
2. Voorste richtingaanwijzer/parkeerlichtunit
1. Fitting gloeilamp richtingaanwijzer
2. Fitting parkeerlichtgloeilamp1
2
1
2

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-34
2
3
4
5
67
8
9

DAU34260
Gloeilamp achterste
richtingaanwijzer vervangen
1. Zet de scooter op de middenbok.
2. Verwijder stroomlijnpaneel C voor het
vervangen van de richtingaanwijzer-
gloeilamp links of stroomlijnpaneel D
voor het vervangen van de richtin-
gaanwijzergloeilamp rechts. (Zie
pagina 6-6.)
3. Verwijder de lampfitting (samen met
de richtingaanwijzergloeilamp) door
deze linksom te draaien.
4. Verwijder de defecte gloeilamp door
deze in te drukken en linksom te
draaien.
5. Breng een nieuwe gloeilamp aan in de
fitting, druk de lamp aan en draai
rechtsom tot hij stuit.6. Breng de lampfitting aan (samen met
de gloeilamp) door deze rechtsom te
draaien.
7. Breng het verwijderde stroomlijnpa-
neel aan.
DAU34270
Gloeilamp in kentekenverlichting
vervangen
1. Verwijder het stroomlijnpaneel B. (Zie
pagina 6-6.)
2. Verwijder de kap en de lamplens van
de kentekenverlichting door de
schroeven los te halen.
3. Verwijder de defecte gloeilamp door
deze in te drukken en linksom te
draaien.
1. Fitting gloeilamp richtingaanwijzer
1

1. Lamplens kentekenverlichting
2. Afdekking van kentekenverlichting
3. Schroef
1
23

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES

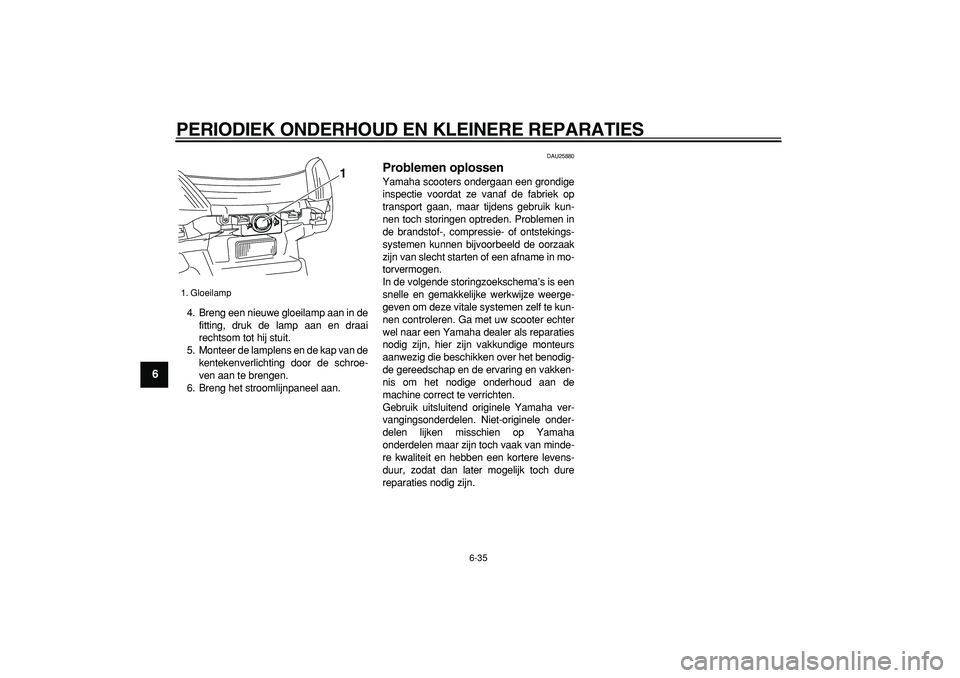

6-35
1
2
3
4
5
6
7
8
9

4. Breng een nieuwe gloeilamp aan in de
fitting, druk de lamp aan en draai
rechtsom tot hij stuit.
5. Monteer de lamplens en de kap van de
kentekenverlichting door de schroe-
ven aan te brengen.
6. Breng het stroomlijnpaneel aan.
DAU25880
Problemen oplossen
Yamaha scooters ondergaan een grondige
inspectie voordat ze vanaf de fabriek op
transport gaan, maar tijdens gebruik kun-
nen toch storingen optreden. Problemen in
de brandstof-, compressie- of ontstekings-
systemen kunnen bijvoorbeeld de oorzaak
zijn van slecht starten of een afname in mo-
torvermogen.
In de volgende storingzoekschema’s is een
snelle en gemakkelijke werkwijze weerge-
geven om deze vitale systemen zelf te kun-
nen controleren. Ga met uw scooter echter
wel naar een Yamaha dealer als reparaties
nodig zijn, hier zijn vakkundige monteurs
aanwezig die beschikken over het benodig-
de gereedschap en de ervaring en vakken-
nis om het nodige onderhoud aan de
machine correct te verrichten.
Gebruik uitsluitend originele Yamaha ver-
vangingsonderdelen. Niet-originele onder-
delen lijken misschien op Yamaha
onderdelen maar zijn toch vaak van minde-
re kwaliteit en hebben een kortere levens-
duur, zodat dan later mogelijk toch dure
reparaties nodig zijn.
1. Gloeilamp
1

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-36 2
3
4
5
67
8
9
DAU25921
Storingzoekschema ’s
Startproblemen of slechte werking van
de motor
WAARSCHUWING

DWA10840
Houd open vuur uit de buurt en rook niet terwijl het brandstofsysteem wo\
rdt getest of hieraan wordt gewerkt.
Controleer het
brandstofniveau in de
brandstoftank.1. Brandstof
Er is voldoende brandstof aanwezig. Er is geen brandstof aanwezig.
Controleer de compressie.
Vul brandstof bij.
De motor start niet.
Controleer de compressie.
Bedien de elektrische
startknop.2. Compressie
Er is compressie.
Er is geen compressie.
Controleer de ontsteking. Vraag een Yamaha dealer de
machine te controleren.
Verwijder de bougie en
controleer de elektroden.3. Ontsteking
Schoonvegen met een droge doek. Stel de
elektrodenafstand van de bougie af of vervang de bougie.
Vraag een Yamaha dealer de machine te controleren.
De motor start niet. Vraag een
Yamaha dealer de machine te
controleren.
De motor start niet. Controleer de accu.
Bedien de elektrische
startknop.4. Accu
De motor draait snel rond.
De motor draait langzaam rond.
De accu is in orde.Controleer de aansluitingen van de
accukabels en laad de accu indien nodig.
DroogNat
Draai de gasgreep tot halverwege open
en bedien de elektrische startknop.

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-37
1
2
3
4
5
6
7
8
9

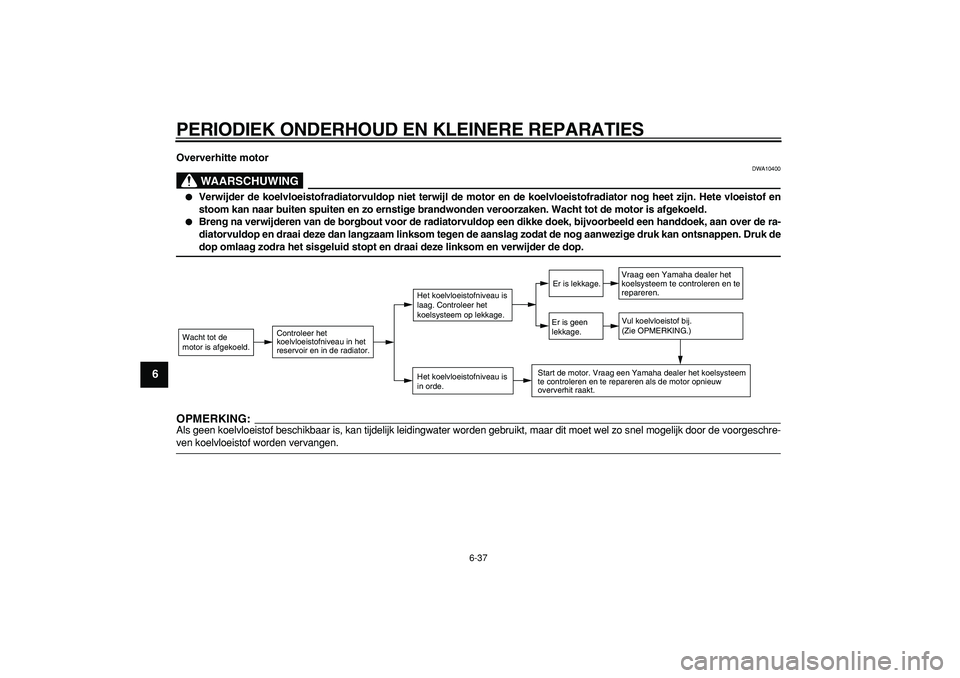

Oververhitte motor
WAARSCHUWING

DWA10400

Verwijder de koelvloeistofradiatorvuldop niet terwijl de motor en de koe\
lvloeistofradiator nog heet zijn. Hete vloeistof en
stoom kan naar buiten spuiten en zo ernstige brandwonden veroorzaken. Wa\
cht tot de motor is afgekoeld.

Breng na verwijderen van de borgbout voor de radiatorvuldop een dikke do\
ek, bijvoorbeeld een handdoek, aan over de ra-
diatorvuldop en draai deze dan langzaam linksom tegen de aanslag zodat d\
e nog aanwezige druk kan ontsnappen. Druk de
dop omlaag zodra het sisgeluid stopt en draai deze linksom en verwijder \
de dop.
OPMERKING:

Als geen koelvloeistof beschikbaar is, kan tijdelijk leidingwater worden\
gebruikt, maar dit moet wel zo snel mogelijk door de v oorgeschre-
ven koelvloeistof worden vervangen.
Wacht tot de
motor is afgekoeld.
Controleer het
koelvloeistofniveau in het
reservoir en in de radiator.
Het koelvloeistofniveau is
in orde.
Het koelvloeistofniveau is
laag. Controleer het
koelsysteem op lekkage.
Vraag een Yamaha dealer het
koelsysteem te controleren en te
repareren.Vul koelvloeistof bij.
(Zie OPMERKING.)
Start de motor. Vraag een Yamaha dealer het koelsysteem
te controleren en te repareren als de motor opnieuw
oververhit raakt.
Er is lekkage.
Er is geen
lekkage.

7-1
2
3
4
5
6
78
9

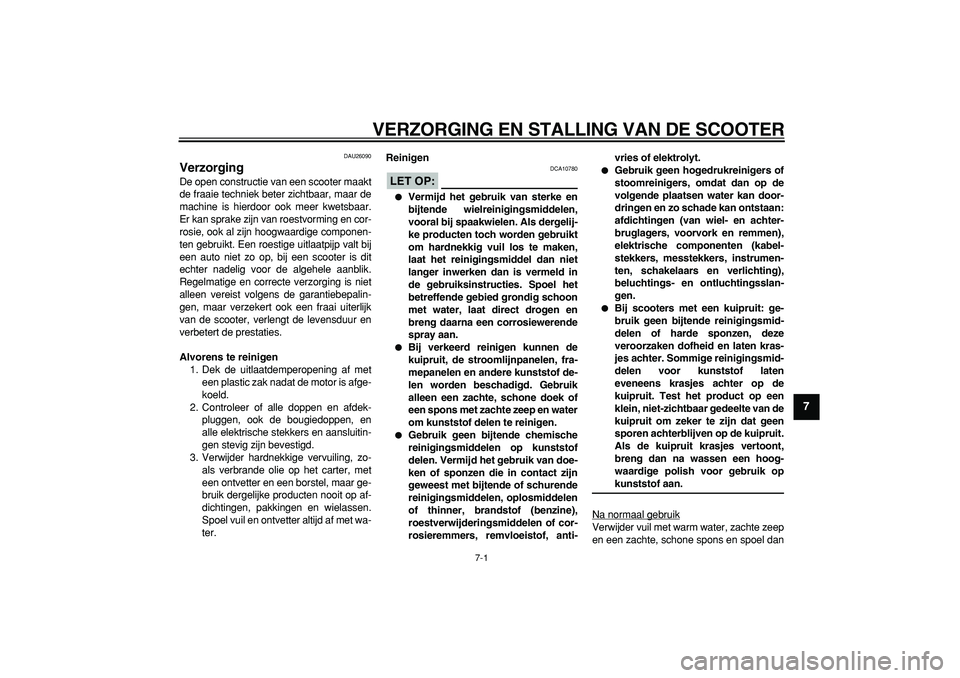

VERZORGING EN STALLING VAN DE SCOOTER
DAU26090
Verzorging
De open constructie van een scooter maakt
de fraaie techniek beter zichtbaar, maar de
machine is hierdoor ook meer kwetsbaar.
Er kan sprake zijn van roestvorming en cor-
rosie, ook al zijn hoogwaardige componen-
ten gebruikt. Een roestige uitlaatpijp valt bij
een auto niet zo op, bij een scooter is dit
echter nadelig voor de algehele aanblik.
Regelmatige en correcte verzorging is niet
alleen vereist volgens de garantiebepalin-
gen, maar verzekert ook een fraai uiterlijk
van de scooter, verlengt de levensduur en
verbetert de prestaties.
Alvorens te reinigen
1. Dek de uitlaatdemperopening af met
een plastic zak nadat de motor is afge-
koeld.
2. Controleer of alle doppen en afdek-
pluggen, ook de bougiedoppen, en
alle elektrische stekkers en aansluitin-
gen stevig zijn bevestigd.
3. Verwijder hardnekkige vervuiling, zo-
als verbrande olie op het carter, met
een ontvetter en een borstel, maar ge-
bruik dergelijke producten nooit op af-
dichtingen, pakkingen en wielassen.
Spoel vuil en ontvetter altijd af met wa-
ter.
Reinigen
LET OP:

DCA10780

Vermijd het gebruik van sterke en
bijtende wielreinigingsmiddelen,
vooral bij spaakwielen. Als dergelij-
ke producten toch worden gebruikt
om hardnekkig vuil los te maken,
laat het reinigingsmiddel dan niet
langer inwerken dan is vermeld in
de gebruiksinstructies. Spoel het
betreffende gebied grondig schoon
met water, laat direct drogen en
breng daarna een corrosiewerende
spray aan.

Bij verkeerd reinigen kunnen de
kuipruit, de stroomlijnpanelen, fra-
mepanelen en andere kunststof de-
len worden beschadigd. Gebruik
alleen een zachte, schone doek of
een spons met zachte zeep en water
om kunststof delen te reinigen.

Gebruik geen bijtende chemische
reinigingsmiddelen op kunststof
delen. Vermijd het gebruik van doe-
ken of sponzen die in contact zijn
geweest met bijtende of schurende
reinigingsmiddelen, oplosmiddelen
of thinner, brandstof (benzine),
roestverwijderingsmiddelen of cor-
rosieremmers, remvloeistof, anti-vries of elektrolyt.

Gebruik geen hogedrukreinigers of
stoomreinigers, omdat dan op de
volgende plaatsen water kan door-
dringen en zo schade kan ontstaan:
afdichtingen (van wiel- en achter-
bruglagers, voorvork en remmen),
elektrische componenten (kabel-
stekkers, messtekkers, instrumen-
ten, schakelaars en verlichting),
beluchtings- en ontluchtingsslan-
gen.

Bij scooters met een kuipruit: ge-
bruik geen bijtende reinigingsmid-
delen of harde sponzen, deze
veroorzaken dofheid en laten kras-
jes achter. Sommige reinigingsmid-
delen voor kunststof laten
eveneens krasjes achter op de
kuipruit. Test het product op een
klein, niet-zichtbaar gedeelte van de
kuipruit om zeker te zijn dat geen
sporen achterblijven op de kuipruit.
Als de kuipruit krasjes vertoont,
breng dan na wassen een hoog-
waardige polish voor gebruik op
kunststof aan.
Na normaal gebruik
Verwijder vuil met warm water, zachte zeep
en een zachte, schone spons en spoel dan

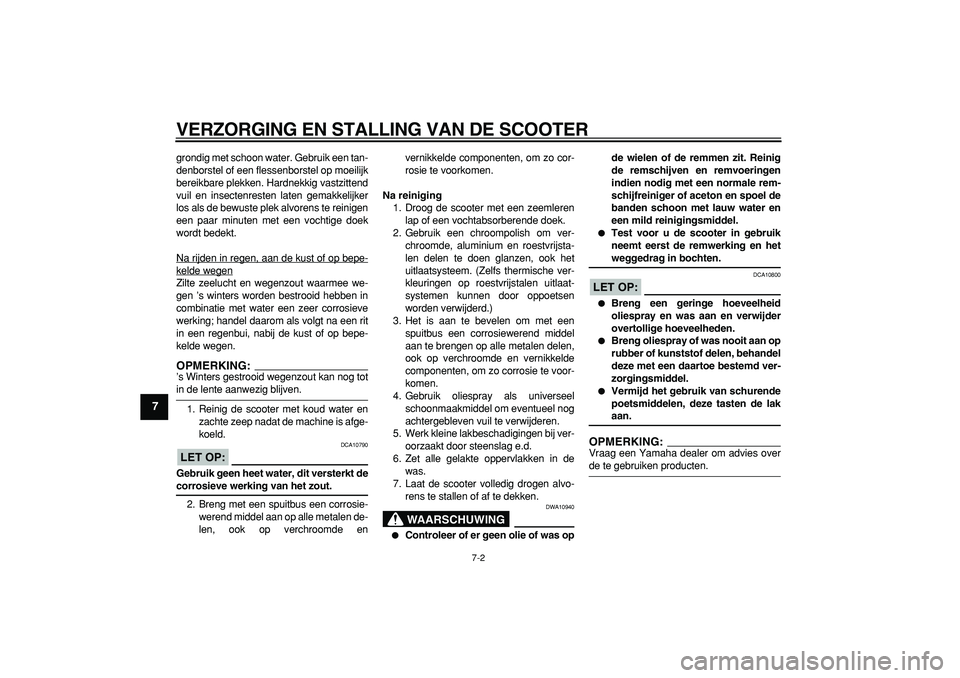

VERZORGING EN STALLING VAN DE SCOOTER
7-2
1
2
3
4
5
6
7
8
9

grondig met schoon water. Gebruik een tan-
denborstel of een flessenborstel op moeilijk
bereikbare plekken. Hardnekkig vastzittend
vuil en insectenresten laten gemakkelijker
los als de bewuste plek alvorens te reinigen
een paar minuten met een vochtige doek
wordt bedekt.
Na rijden in regen, aan de kust of op bepe-
kelde wegenZilte zeelucht en wegenzout waarmee we-
gen ’s winters worden bestrooid hebben in
combinatie met water een zeer corrosieve
werking; handel daarom als volgt na een rit
in een regenbui, nabij de kust of op bepe-
kelde wegen.OPMERKING:

’s Winters gestrooid wegenzout kan nog tot
in de lente aanwezig blijven.
1. Reinig de scooter met koud water en
zachte zeep nadat de machine is afge-
koeld.
LET OP:

DCA10790
Gebruik geen heet water, dit versterkt de
corrosieve werking van het zout.
2. Breng met een spuitbus een corrosie-
werend middel aan op alle metalen de-
len, ook op verchroomde envernikkelde componenten, om zo cor-
rosie te voorkomen.
Na reiniging
1. Droog de scooter met een zeemleren
lap of een vochtabsorberende doek.
2. Gebruik een chroompolish om ver-
chroomde, aluminium en roestvrijsta-
len delen te doen glanzen, ook het
uitlaatsysteem. (Zelfs thermische ver-
kleuringen op roestvrijstalen uitlaat-
systemen kunnen door oppoetsen
worden verwijderd.)
3. Het is aan te bevelen om met een
spuitbus een corrosiewerend middel
aan te brengen op alle metalen delen,
ook op verchroomde en vernikkelde
componenten, om zo corrosie te voor-
komen.
4. Gebruik oliespray als universeel
schoonmaakmiddel om eventueel nog
achtergebleven vuil te verwijderen.
5. Werk kleine lakbeschadigingen bij ver-
oorzaakt door steenslag e.d.
6. Zet alle gelakte oppervlakken in de
was.
7. Laat de scooter volledig drogen alvo-
rens te stallen of af te dekken.
WAARSCHUWING

DWA10940

Controleer of er geen olie of was opde wielen of de remmen zit. Reinig
de remschijven en remvoeringen
indien nodig met een normale rem-
schijfreiniger of aceton en spoel de
banden schoon met lauw water en
een mild reinigingsmiddel.

Test voor u de scooter in gebruik
neemt eerst de remwerking en het
weggedrag in bochten.
LET OP:

DCA10800

Breng een geringe hoeveelheid
oliespray en was aan en verwijder
overtollige hoeveelheden.

Breng oliespray of was nooit aan op
rubber of kunststof delen, behandel
deze met een daartoe bestemd ver-
zorgingsmiddel.

Vermijd het gebruik van schurende
poetsmiddelen, deze tasten de lak
aan.
OPMERKING:

Vraag een Yamaha dealer om advies over
de te gebruiken producten.

VERZORGING EN STALLING VAN DE SCOOTER
7-3
2
3
4
5
6
78
9

DAU36560
Stalling
Korte termijn
Stal uw scooter steeds op een koele en dro-
ge plek en bescherm indien nodig tegen
stof met een luchtdoorlatende stallinghoes.
LET OP:

DCA10820

Als de scooter wordt gestald in een
slecht geventileerde ruimte of in
vochtige toestand wordt afgedekt
met een dekzeil, zal water en vocht
kunnen binnendringen en roestvor-
ming veroorzaken.

Voorkom corrosie door de machine
niet te stallen in een vochtige kel-
der, een stal (i.v.m. de aanwezig-
heid van ammoniakdamp) en in een
opslagruimte voor sterke chemica-
liën.
Lange termijn
Alvorens uw scooter gedurende meerdere
maanden aaneen te stallen:
1. Volg alle instructies op in de paragraaf
“Verzorging” in dit hoofdstuk.
2. Vul de brandstoftank en voeg een sta-
bilisatoradditief (indien verkrijgbaar)
toe om roestvorming in de tank en
achteruitgang van de brandstof tevoorkomen.
3. Voer de volgende stappen uit om de
cilinder, de zuigerveren etc. te be-
schermen tegen corrosie.
a. Verwijder de bougiedop en de bou-
gie.
b. Giet een theelepel motorolie in het
bougiegat.
c. Breng de bougiedop aan op de
bougie en leg dan de bougie zoda-
nig op de cilinderkop dat de elek-
troden aan massa liggen. (Dit
voorkomt vonken tijdens de vol-
gende stap.)
d. Laat de motor een paar keer rond-
draaien op de startmotor. (De cilin-
derwand wordt zo geolied.)
e. Haal de bougiedop los van de bou-
gie en breng dan de bougie en de
bougiedop weer aan.
WAARSCHUWING

DWA10950
Om schade of letsel door vonkvorming
te voorkomen, moeten de bougie-elek-
troden aan massa liggen terwijl de motor
wordt rondgedraaid.
4. Smeer alle bedieningskabels en
scharnierpunten van alle hendels en
pedalen en van de zijstandaard/mid-
denbok.
5. Controleer de bandspanning en corri-geer deze indien nodig en breng dan
de scooter omhoog zodat beide wielen
los van de grond zijn. Een andere mo-
gelijkheid is de wielen elke maand iets
te draaien, zodat de banden niet op
één gedeelte sterker achteruitgaan.
6. Dek de uitlaatdemper af met een plas-
tic zak om te voorkomen dat vocht kan
binnendringen.
7. Verwijder de accu en laad deze volle-
dig bij. Berg de accu op een koele en
droge plek op en laad hem eens per
maand bij. Berg de accu niet op een
zeer warme of koude plek op [minder
dan 0 °C (30 °F) of meer dan 30 °C
(90 °F)]. Zie pagina 6-29 voor meer
informatie over het opbergen van de
accu.
OPMERKING:

Verricht eventueel noodzakelijke reparaties
alvorens de scooter te stallen.

8-1
1
2
3
4
5
6
7
8
9

SPECIFICATIES
DAU2633E
Afmetingen:
Totale lengte:
2230 mm (87.8 in)
Totale breedte:
780 mm (30.7 in)
Totale hoogte:
1380 mm (54.3 in)
Zadelhoogte:
750 mm (29.5 in)
Wielbasis:
1565 mm (61.6 in)
Grondspeling:
120 mm (4.72 in)
Kleinste draaicirkel:
2600 mm (102.4 in)
Gewicht:
Incl. olie en brandstof:
214.0 kg (472 lb)
Motor:
Type motor:
Vloeistofgekoeld, 4-takt, DOHC
Cilinderopstelling:
1-cilinder, vooroverhellend
Slagvolume:
395.0 cm
3

(24.10 cu.in)
Boring
×
slag:
83.0
×
73.0 mm (3.27
×
2.87 in)
Compressieverhouding:
10.60 :1
Startsysteem:
Elektrische startmotor
Smeersysteem:
Wet sump

Motorolie:
Type:
SAE10W30 of SAE10W40 of SAE15W40
of SAE20W40 of SAE20W50
Aanbevolen kwaliteit motorolie:
API service type SE, SF, SG of hoger
Hoeveelheid motorolie:
Zonder vervanging van oliefilterelement:
1.50 L (1.59 US qt) (1.32 Imp.qt)
Met vervanging van oliefilterelement:
1.70 L (1.80 US qt) (1.50 Imp.qt)
Eindoverbrengingsolie:
Type:
SAE10W30 type SE motorolie
Hoeveelheid:
0.25 L (0.26 US qt) (0.22 Imp.qt)
Koelsysteem:
Inhoud koelvloeistofreservoir (tot aan de
merkstreep voor maximumniveau):
0.32 L (0.34 US qt) (0.28 Imp.qt)
Inhoud radiator (inclusief alle leidingen):
1.57 L (1.66 US qt) (1.38 Imp.qt)
Luchtfilter:
Luchtfilterelement:
Papieren element met oliecoating
Brandstof:
Aanbevolen brandstof:
Uitsluitend normale loodvrije benzine
Inhoud brandstoftank:
14.0 L (3.70 US gal) (3.08 Imp.gal)
Brandstofinjectie:
Fabrikant:
AISAN
Model:
1100-87C00-A
Bougie(s):
Fabrikant/model:
NGK/CR7E
Elektrodenafstand:
0.7–0.8 mm (0.028–0.031 in)
Koppeling:
Type koppeling:
Droog, automatisch centrifugaal
Versnellingsbak:
Primair reductiesysteem:
Schroeftandwiel
Primaire reductieverhouding:
31/14 (2.214)
Secundair reductiesysteem:
Schroeftandwiel
Secundaire reductieverhouding:
42/16 (2.625)
Type versnellingbak:
Automatisch, V-snaar
Bediening:
Automatisch centrifugaal
-20 -10 0
10 20 30
40
50 ˚C
SAE 10W-30
SAE 15W-40SAE 20W-40SAE 20W-50
SAE 10W-40
