YAMAHA MAJESTY 400 2006 Instructieboekje (in Dutch)

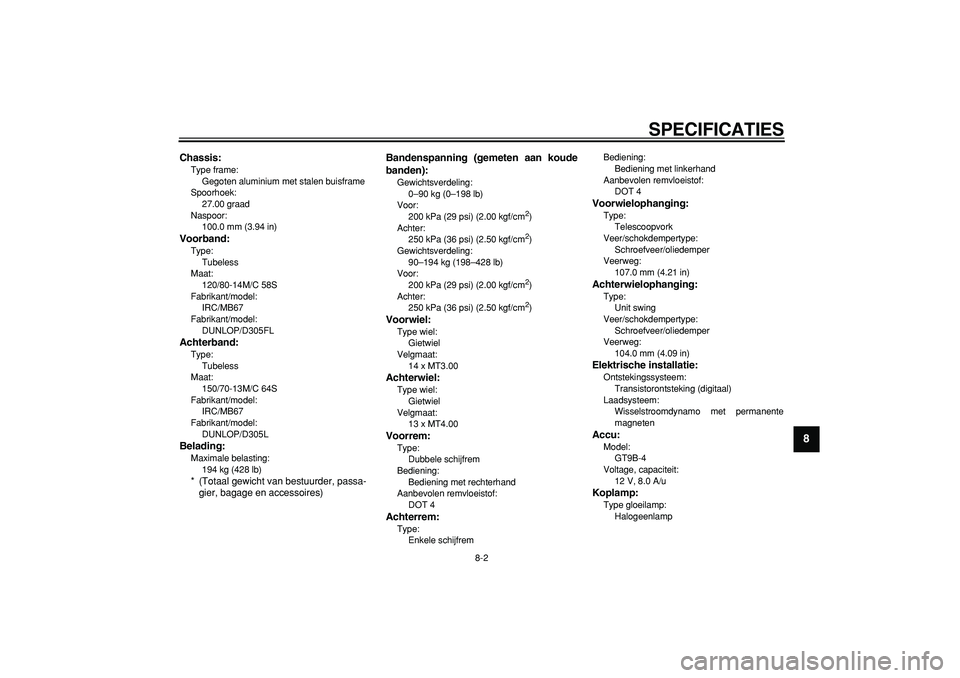

SPECIFICATIES
8-2
2
3
4
5
6
7
89

Chassis:
Type frame:
Gegoten aluminium met stalen buisframe
Spoorhoek:
27.00 graad
Naspoor:
100.0 mm (3.94 in)
Voorband:
Type:
Tubeless
Maat:
120/80-14M/C 58S
Fabrikant/model:
IRC/MB67
Fabrikant/model:
DUNLOP/D305FL
Achterband:
Type:
Tubeless
Maat:
150/70-13M/C 64S
Fabrikant/model:
IRC/MB67
Fabrikant/model:
DUNLOP/D305L
Belading:
Maximale belasting:
194 kg (428 lb)
* (Totaal gewicht van bestuurder, passa-
gier, bagage en accessoires)

Bandenspanning (gemeten aan koude
banden):
Gewichtsverdeling:
0–90 kg (0–198 lb)
Voor:
200 kPa (29 psi) (2.00 kgf/cm
2

)
Achter:
250 kPa (36 psi) (2.50 kgf/cm
2

)
Gewichtsverdeling:
90–194 kg (198–428 lb)
Voor:
200 kPa (29 psi) (2.00 kgf/cm
2

)
Achter:
250 kPa (36 psi) (2.50 kgf/cm
2

)
Voorwiel:
Type wiel:
Gietwiel
Velgmaat:
14 x MT3.00
Achterwiel:
Type wiel:
Gietwiel
Velgmaat:
13 x MT4.00
Voorrem:
Type:
Dubbele schijfrem
Bediening:
Bediening met rechterhand
Aanbevolen remvloeistof:
DOT 4
Achterrem:
Type:
Enkele schijfremBediening:
Bediening met linkerhand
Aanbevolen remvloeistof:
DOT 4
Voorwielophanging:
Type:
Telescoopvork
Veer/schokdempertype:
Schroefveer/oliedemper
Veerweg:
107.0 mm (4.21 in)
Achterwielophanging:
Type:
Unit swing
Veer/schokdempertype:
Schroefveer/oliedemper
Veerweg:
104.0 mm (4.09 in)
Elektrische installatie:
Ontstekingssysteem:
Transistorontsteking (digitaal)
Laadsysteem:
Wisselstroomdynamo met permanente
magneten
Accu:
Model:
GT9B-4
Voltage, capaciteit:
12 V, 8.0 A/u
Koplamp:
Type gloeilamp:
Halogeenlamp

SPECIFICATIES
8-3
1
2
3
4
5
6
7
8
9

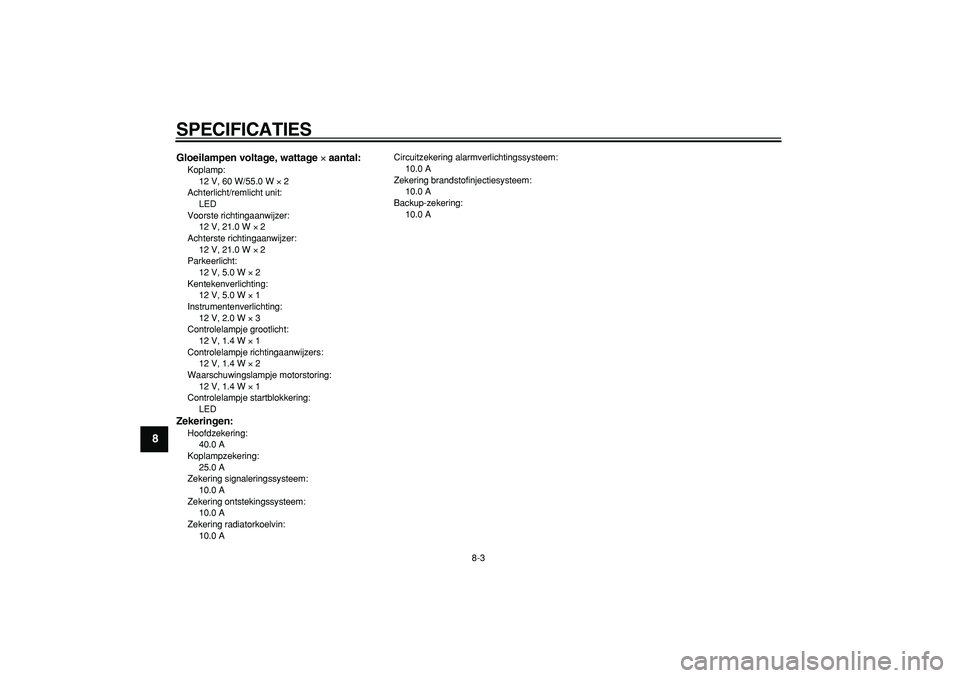

Gloeilampen voltage, wattage
×
aantal:
Koplamp:
12 V, 60 W/55.0 W
×
2
Achterlicht/remlicht unit:
LED
Voorste richtingaanwijzer:
12 V, 21.0 W
×
2
Achterste richtingaanwijzer:
12 V, 21.0 W
×
2
Parkeerlicht:
12 V, 5.0 W
×
2
Kentekenverlichting:
12 V, 5.0 W
×
1
Instrumentenverlichting:
12 V, 2.0 W
×
3
Controlelampje grootlicht:
12 V, 1.4 W
×
1
Controlelampje richtingaanwijzers:
12 V, 1.4 W
×
2
Waarschuwingslampje motorstoring:
12 V, 1.4 W
×
1
Controlelampje startblokkering:
LED

Zekeringen:
Hoofdzekering:
40.0 A
Koplampzekering:
25.0 A
Zekering signaleringssysteem:
10.0 A
Zekering ontstekingssysteem:
10.0 A
Zekering radiatorkoelvin:
10.0 ACircuitzekering alarmverlichtingssysteem:
10.0 A
Zekering brandstofinjectiesysteem:
10.0 A
Backup-zekering:
10.0 A

9-1
2
3
4
5
6
7
8
9

GEBRUIKERSINFORMATIE
DAU26351

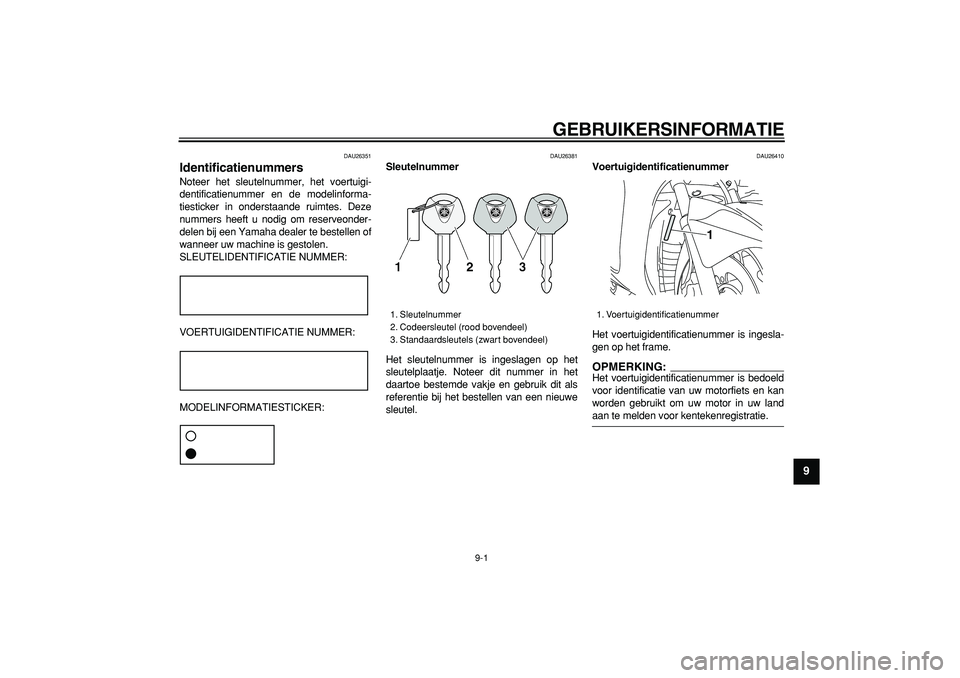

Identificatienummers
Noteer het sleutelnummer, het voertuigi-
dentificatienummer en de modelinforma-
tiesticker in onderstaande ruimtes. Deze
nummers heeft u nodig om reserveonder-
delen bij een Yamaha dealer te bestellen of
wanneer uw machine is gestolen.
SLEUTELIDENTIFICATIE NUMMER:
VOERTUIGIDENTIFICATIE NUMMER:
MODELINFORMATIESTICKER:
DAU26381
Sleutelnummer
Het sleutelnummer is ingeslagen op het
sleutelplaatje. Noteer dit nummer in het
daartoe bestemde vakje en gebruik dit als
referentie bij het bestellen van een nieuwe
sleutel.
DAU26410
Voertuigidentificatienummer
Het voertuigidentificatienummer is ingesla-
gen op het frame.
OPMERKING:

Het voertuigidentificatienummer is bedoeld
voor identificatie van uw motorfiets en kan
worden gebruikt om uw motor in uw land
aan te melden voor kentekenregistratie.
1. Sleutelnummer
2. Codeersleutel (rood bovendeel)
3. Standaardsleutels (zwart bovendeel)
1. Voertuigidentificatienummer
1

GEBRUIKERSINFORMATIE
9-2
1
2
3
4
5
6
7
8
9

DAU26500

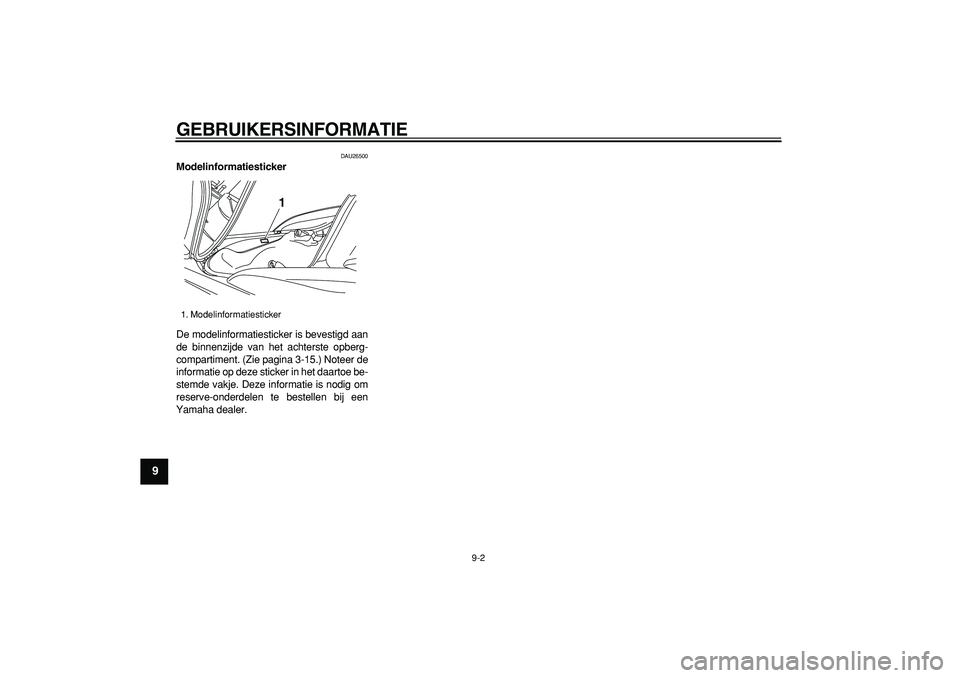

Modelinformatiesticker
De modelinformatiesticker is bevestigd aan
de binnenzijde van het achterste opberg-
compartiment. (Zie pagina 3-15.) Noteer de
informatie op deze sticker in het daartoe be-
stemde vakje. Deze informatie is nodig om
reserve-onderdelen te bestellen bij een
Yamaha dealer.
1. Modelinformatiesticker
1

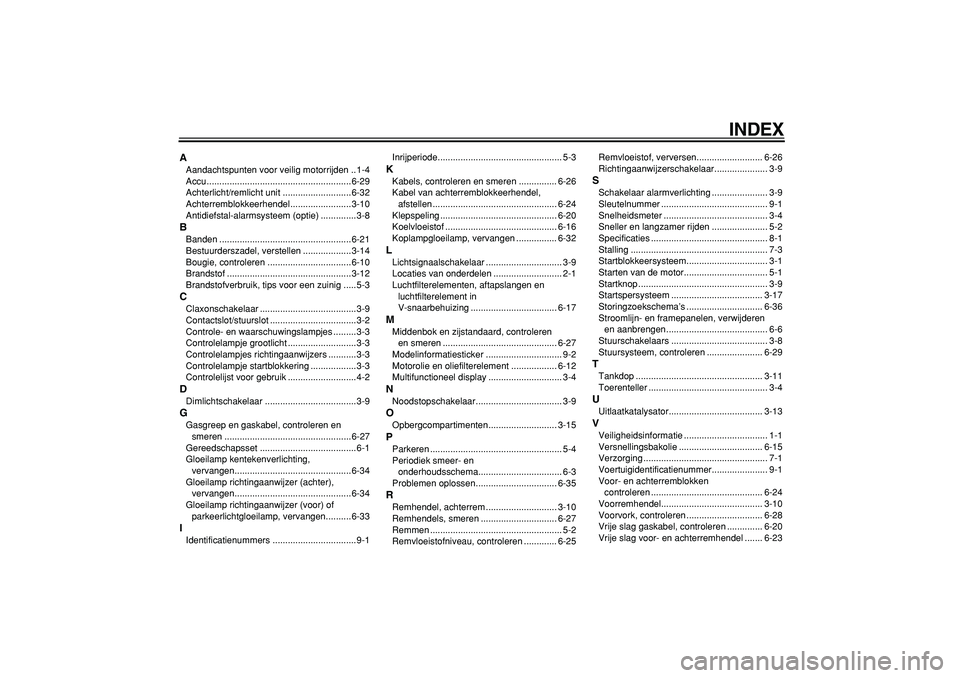

INDEX
A
Aandachtspunten voor veilig motorrijden ..1-4
Accu.........................................................6-29
Achterlicht/remlicht unit ...........................6-32
Achterremblokkeerhendel ........................3-10
Antidiefstal-alarmsysteem (optie) ..............3-8
B
Banden ....................................................6-21
Bestuurderszadel, verstellen ...................3-14
Bougie, controleren .................................6-10
Brandstof .................................................3-12
Brandstofverbruik, tips voor een zuinig .....5-3
C
Claxonschakelaar ......................................3-9
Contactslot/stuurslot ..................................3-2
Controle- en waarschuwingslampjes .........3-3
Controlelampje grootlicht ...........................3-3
Controlelampjes richtingaanwijzers ...........3-3
Controlelampje startblokkering ..................3-3
Controlelijst voor gebruik ...........................4-2
D
Dimlichtschakelaar ....................................3-9
G
Gasgreep en gaskabel, controleren en
smeren ..................................................6-27
Gereedschapsset ......................................6-1
Gloeilamp kentekenverlichting,
vervangen..............................................6-34
Gloeilamp richtingaanwijzer (achter),
vervangen..............................................6-34
Gloeilamp richtingaanwijzer (voor) of
parkeerlichtgloeilamp, vervangen..........6-33
I
Identificatienummers .................................9-1Inrijperiode................................................. 5-3
K
Kabels, controleren en smeren ............... 6-26
Kabel van achterremblokkeerhendel,
afstellen ................................................. 6-24
Klepspeling .............................................. 6-20
Koelvloeistof ............................................ 6-16
Koplampgloeilamp, vervangen ................ 6-32
L
Lichtsignaalschakelaar .............................. 3-9
Locaties van onderdelen ........................... 2-1
Luchtfilterelementen, aftapslangen en
luchtfilterelement in
V-snaarbehuizing .................................. 6-17
M
Middenbok en zijstandaard, controleren
en smeren ............................................. 6-27
Modelinformatiesticker .............................. 9-2
Motorolie en oliefilterelement .................. 6-12
Multifunctioneel display ............................. 3-4
N
Noodstopschakelaar.................................. 3-9
O
Opbergcompartimenten........................... 3-15
P
Parkeren .................................................... 5-4
Periodiek smeer- en
onderhoudsschema................................. 6-3
Problemen oplossen................................ 6-35
R
Remhendel, achterrem ............................ 3-10
Remhendels, smeren .............................. 6-27
Remmen .................................................... 5-2
Remvloeistofniveau, controleren ............. 6-25Remvloeistof, verversen.......................... 6-26
Richtingaanwijzerschakelaar..................... 3-9
S
Schakelaar alarmverlichting ...................... 3-9
Sleutelnummer .......................................... 9-1
Snelheidsmeter ......................................... 3-4
Sneller en langzamer rijden ...................... 5-2
Specificaties .............................................. 8-1
Stalling ...................................................... 7-3
Startblokkeersysteem................................ 3-1
Starten van de motor................................. 5-1
Startknop ................................................... 3-9
Startspersysteem .................................... 3-17
Storingzoekschema’s .............................. 6-36
Stroomlijn- en framepanelen, verwijderen
en aanbrengen ........................................ 6-6
Stuurschakelaars ...................................... 3-8
Stuursysteem, controleren ...................... 6-29
T
Tankdop .................................................. 3-11
Toerenteller ............................................... 3-4
U
Uitlaatkatalysator..................................... 3-13
V
Veiligheidsinformatie ................................. 1-1
Versnellingsbakolie ................................. 6-15
Verzorging ................................................. 7-1
Voertuigidentificatienummer...................... 9-1
Voor- en achterremblokken
controleren ............................................ 6-24
Voorremhendel........................................ 3-10
Voorvork, controleren .............................. 6-28
Vrije slag gaskabel, controleren .............. 6-20
Vrije slag voor- en achterremhendel ....... 6-23

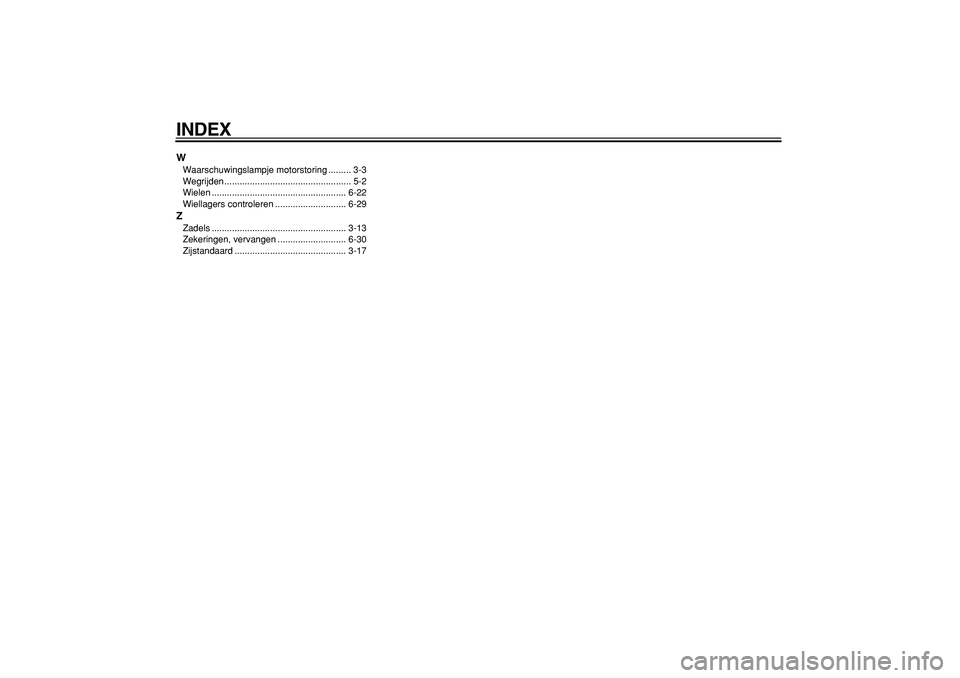

INDEX
W
Waarschuwingslampje motorstoring ......... 3-3
Wegrijden .................................................. 5-2
Wielen ..................................................... 6-22
Wiellagers controleren ............................ 6-29
Z
Zadels ..................................................... 3-13
Zekeringen, vervangen ........................... 6-30
Zijstandaard ............................................ 3-17
