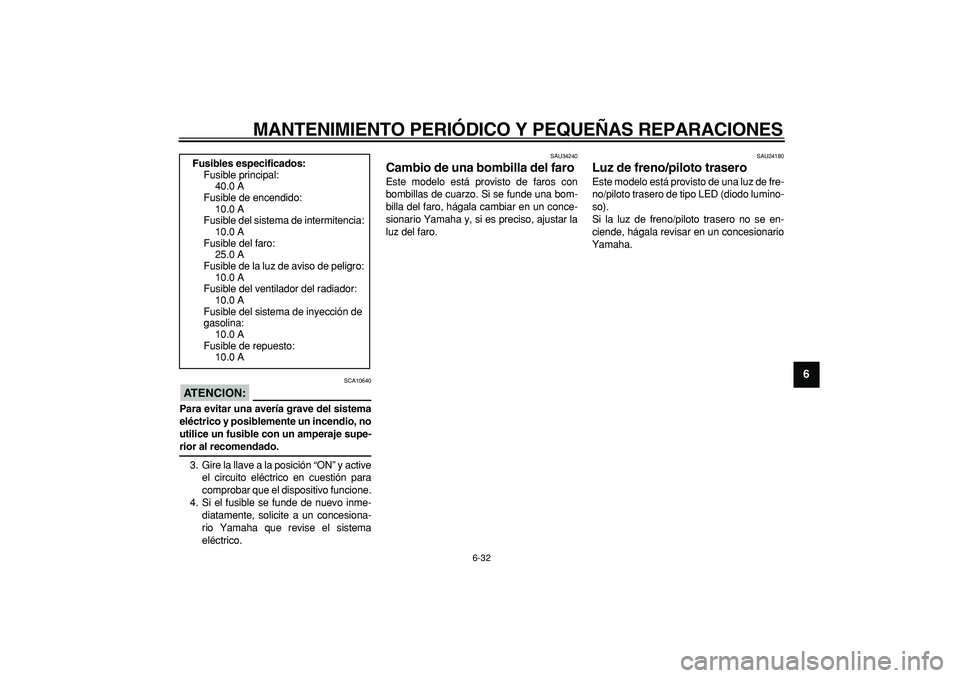

YAMAHA MAJESTY 400 2006 Manuale de Empleo (in Spanish)

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-32
2
3
4
5
67
8
9
ATENCION:

SCA10640
Para evitar una avería grave del sistema
eléctrico y posiblemente un incendio, no
utilice un fusible con un amperaje supe-
rior al recomendado.
3. Gire la llave a la posición “ON” y active
el circuito eléctrico en cuestión para
comprobar que el dispositivo funcione.
4. Si el fusible se funde de nuevo inme-
diatamente, solicite a un concesiona-
rio Yamaha que revise el sistema
eléctrico.
SAU34240
Cambio de una bombilla del faro
Este modelo está provisto de faros con
bombillas de cuarzo. Si se funde una bom-
billa del faro, hágala cambiar en un conce-
sionario Yamaha y, si es preciso, ajustar la
luz del faro.
SAU24180
Luz de freno/piloto trasero
Este modelo está provisto de una luz de fre-
no/piloto trasero de tipo LED (diodo lumino-
so).
Si la luz de freno/piloto trasero no se en-
ciende, hágala revisar en un concesionario
Yamaha.
Fusibles especificados:
Fusible principal:
40.0 A
Fusible de encendido:
10.0 A
Fusible del sistema de intermitencia:
10.0 A
Fusible del faro:
25.0 A
Fusible de la luz de aviso de peligro:
10.0 A
Fusible del ventilador del radiador:
10.0 A
Fusible del sistema de inyección de
gasolina:
10.0 A
Fusible de repuesto:
10.0 A

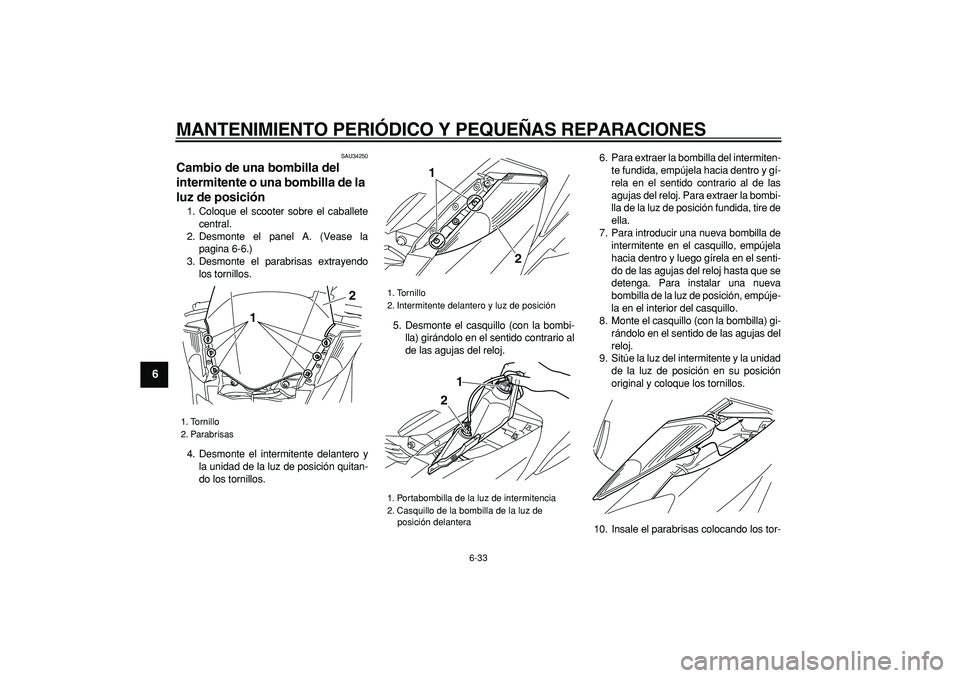

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-33
1
2
3
4
5
6
7
8
9

SAU34250
Cambio de una bombilla del
intermitente o una bombilla de la
luz de posición
1. Coloque el scooter sobre el caballete
central.
2. Desmonte el panel A. (Vease la
pagina 6-6.)
3. Desmonte el parabrisas extrayendo
los tornillos.
4. Desmonte el intermitente delantero y
la unidad de la luz de posición quitan-
do los tornillos.5. Desmonte el casquillo (con la bombi-
lla) girándolo en el sentido contrario al
de las agujas del reloj.6. Para extraer la bombilla del intermiten-
te fundida, empújela hacia dentro y gí-
rela en el sentido contrario al de las
agujas del reloj. Para extraer la bombi-
lla de la luz de posición fundida, tire de
ella.
7. Para introducir una nueva bombilla de
intermitente en el casquillo, empújela
hacia dentro y luego gírela en el senti-
do de las agujas del reloj hasta que se
detenga. Para instalar una nueva
bombilla de la luz de posición, empúje-
la en el interior del casquillo.
8. Monte el casquillo (con la bombilla) gi-
rándolo en el sentido de las agujas del
reloj.
9. Sitúe la luz del intermitente y la unidad
de la luz de posición en su posición
original y coloque los tornillos.
10. Insale el parabrisas colocando los tor-
1. Tornillo
2. Parabrisas
1
2

1. Tornillo
2. Intermitente delantero y luz de posición
1. Portabombilla de la luz de intermitencia
2. Casquillo de la bombilla de la luz de
posición delantera1
2
1
2

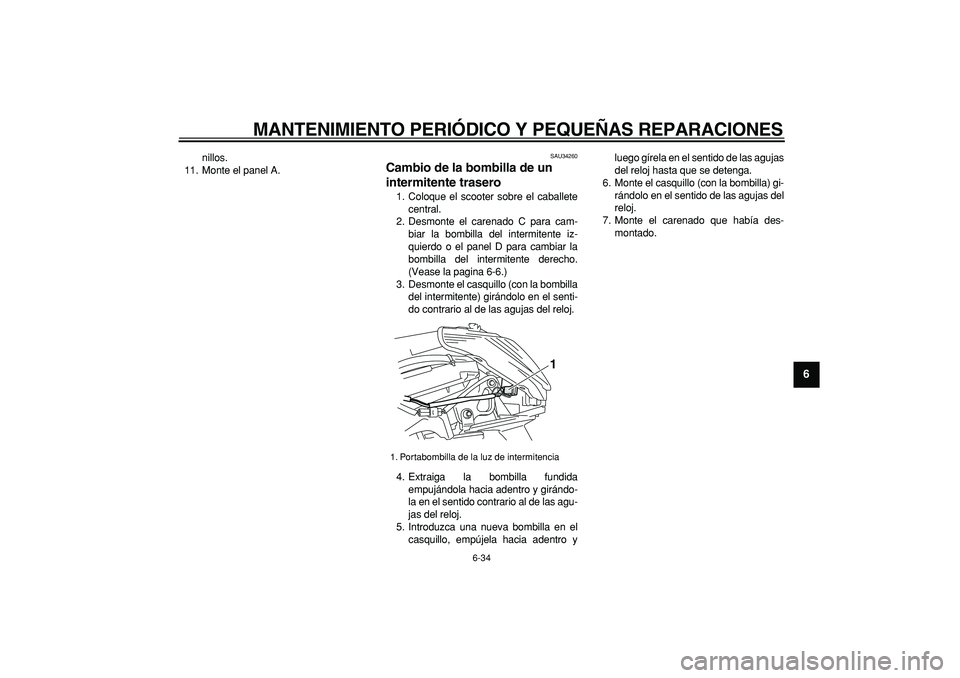

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-34
2
3
4
5
67
8
9

nillos.
11. Monte el panel A.
SAU34260
Cambio de la bombilla de un
intermitente trasero
1. Coloque el scooter sobre el caballete
central.
2. Desmonte el carenado C para cam-
biar la bombilla del intermitente iz-
quierdo o el panel D para cambiar la
bombilla del intermitente derecho.
(Vease la pagina 6-6.)
3. Desmonte el casquillo (con la bombilla
del intermitente) girándolo en el senti-
do contrario al de las agujas del reloj.
4. Extraiga la bombilla fundida
empujándola hacia adentro y girándo-
la en el sentido contrario al de las agu-
jas del reloj.
5. Introduzca una nueva bombilla en el
casquillo, empújela hacia adentro yluego gírela en el sentido de las agujas
del reloj hasta que se detenga.
6. Monte el casquillo (con la bombilla) gi-
rándolo en el sentido de las agujas del
reloj.
7. Monte el carenado que había des-
montado.
1. Portabombilla de la luz de intermitencia
1

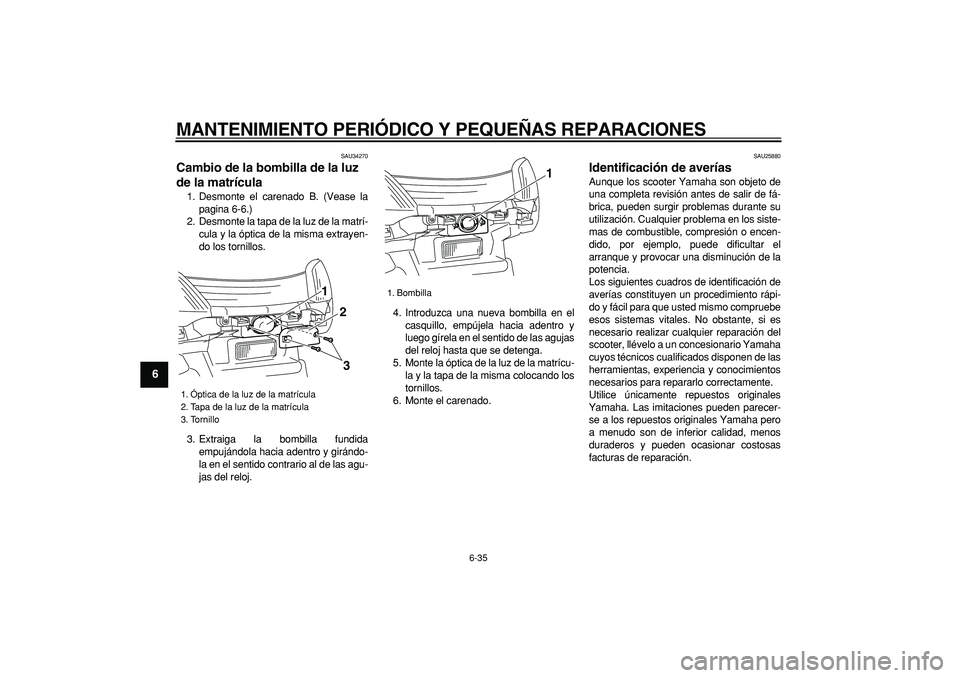

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-35
1
2
3
4
5
6
7
8
9

SAU34270
Cambio de la bombilla de la luz
de la matrícula
1. Desmonte el carenado B. (Vease la
pagina 6-6.)
2. Desmonte la tapa de la luz de la matrí-
cula y la óptica de la misma extrayen-
do los tornillos.
3. Extraiga la bombilla fundida
empujándola hacia adentro y girándo-
la en el sentido contrario al de las agu-
jas del reloj.4. Introduzca una nueva bombilla en el
casquillo, empújela hacia adentro y
luego gírela en el sentido de las agujas
del reloj hasta que se detenga.
5. Monte la óptica de la luz de la matrícu-
la y la tapa de la misma colocando los
tornillos.
6. Monte el carenado.
SAU25880
Identificación de averías
Aunque los scooter Yamaha son objeto de
una completa revisión antes de salir de fá-
brica, pueden surgir problemas durante su
utilización. Cualquier problema en los siste-
mas de combustible, compresión o encen-
dido, por ejemplo, puede dificultar el
arranque y provocar una disminución de la
potencia.
Los siguientes cuadros de identificación de
averías constituyen un procedimiento rápi-
do y fácil para que usted mismo compruebe
esos sistemas vitales. No obstante, si es
necesario realizar cualquier reparación del
scooter, llévelo a un concesionario Yamaha
cuyos técnicos cualificados disponen de las
herramientas, experiencia y conocimientos
necesarios para repararlo correctamente.
Utilice únicamente repuestos originales
Yamaha. Las imitaciones pueden parecer-
se a los repuestos originales Yamaha pero
a menudo son de inferior calidad, menos
duraderos y pueden ocasionar costosas
facturas de reparación.
1. Óptica de la luz de la matrícula
2. Tapa de la luz de la matrícula
3. Tornillo
1
23

1. Bombilla
1

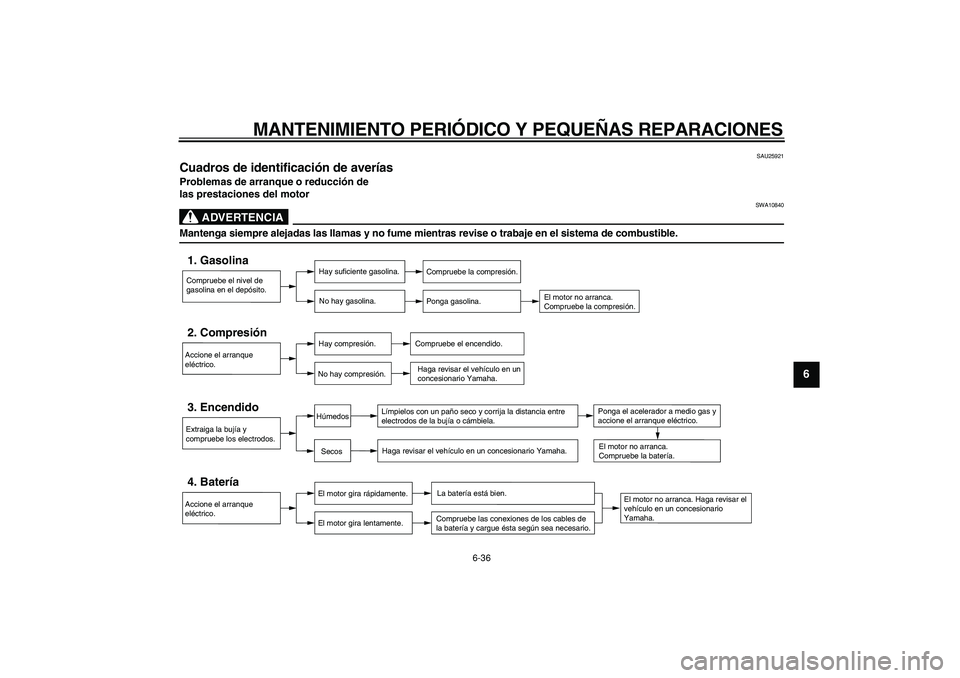

MANTENIMIENTO PERI ÓDICO Y PEQUE ÑAS REPARACIONES
6-36 2
3
4
5
67
8
9
SAU25921
Cuadros de identificaci ón de aver ías
Problemas de arranque o reducci ón de
las prestaciones del motor
ADVERTENCIA

SWA10840
Mantenga siempre alejadas las llamas y no fume mientras revise o trabaje\
en el sistema de combustible.
Compruebe el nivel de
gasolina en el dep ósito.1. Gasolina
Hay suficiente gasolina.
No hay gasolina.
Compruebe la compresi ón.
Ponga gasolina.
El motor no arranca.
Compruebe la compresi ón.
Accione el arranque
el éctrico.2. Compresi ón
Hay compresi ón.
No hay compresi ón.
Compruebe el encendido.
Haga revisar el veh ículo en un
concesionario Yamaha.
Extraiga la buj ía y
compruebe los electrodos.3. Encendido
L ímpielos con un pa ño seco y corrija la distancia entre
electrodos de la buj ía o c ámbiela.
Haga revisar el veh ículo en un concesionario Yamaha.
El motor no arranca. Haga revisar el
veh ículo en un concesionario
Yamaha.
El motor no arranca.
Compruebe la bater ía.
Accione el arranque
el éctrico.4. Bater ía
El motor gira r ápidamente.
El motor gira lentamente.
La bater ía est á bien.Compruebe las conexiones de los cables de
la bater ía y cargue ésta seg ún sea necesario.
SecosH úmedos
Ponga el acelerador a medio gas y
accione el arranque el éctrico.

MANTENIMIENTO PERI ÓDICO Y PEQUE ÑAS REPARACIONES
6-37
1
2
3
4
5
6
7
8
9

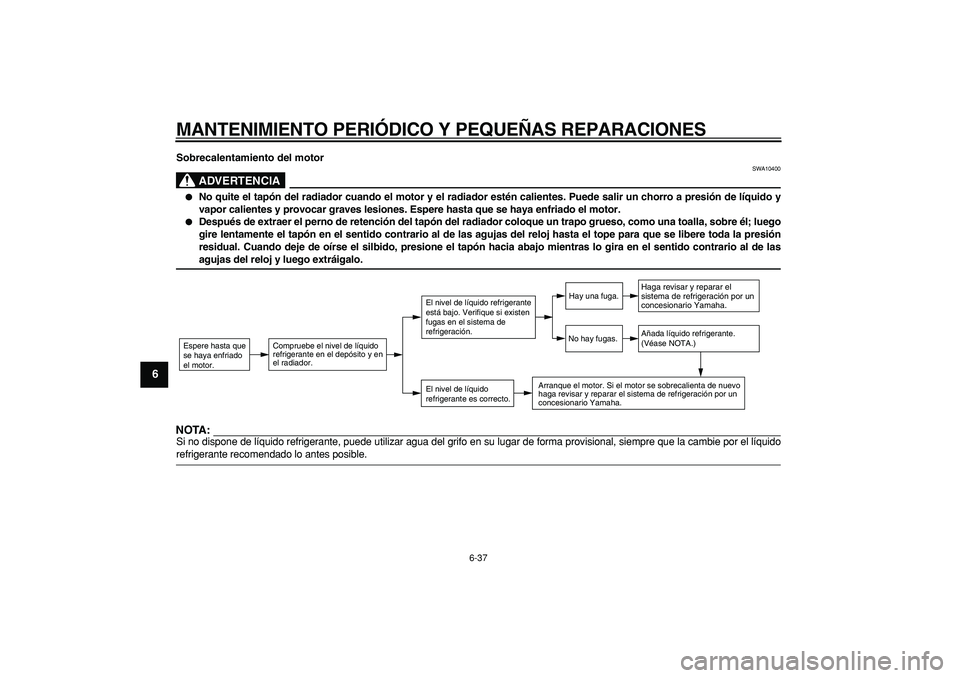

Sobrecalentamiento del motor
ADVERTENCIA

SWA10400

No quite el tap ón del radiador cuando el motor y el radiador est én calientes. Puede salir un chorro a presi ón de l íquido y
vapor calientes y provocar graves lesiones. Espere hasta que se haya enf\
riado el motor.

Despu és de extraer el perno de retenci ón del tap ón del radiador coloque un trapo grueso, como una toalla, sobre él; luego
gire lentamente el tap ón en el sentido contrario al de las agujas del reloj hasta el tope para \
que se libere toda la presi ón
residual. Cuando deje de o írse el silbido, presione el tap ón hacia abajo mientras lo gira en el sentido contrario al de las
agujas del reloj y luego extr áigalo.
NOTA:

Si no dispone de líquido refrigerante, puede utilizar agua del grifo \
en su lugar de forma provisional, siempre que la cambie po r el líquido
refrigerante recomendado lo antes posible.
Espere hasta que
se haya enfriado
el motor.
Compruebe el nivel de l íquido
refrigerante en el dep ósito y en
el radiador.
El nivel de l íquido
refrigerante es correcto.El nivel de l íquido refrigerante
est á bajo. Verifique si existen
fugas en el sistema de
refrigeraci ón.
Haga revisar y reparar el
sistema de refrigeraci ón por un
concesionario Yamaha.A ñada l íquido refrigerante.
(V éase NOTA.)
Arranque el motor. Si el motor se sobrecalienta de nuevo
haga revisar y reparar el sistema de refrigeraci ón por un
concesionario Yamaha.
Hay una fuga.
No hay fugas.

7-1
2
3
4
5
6
78
9

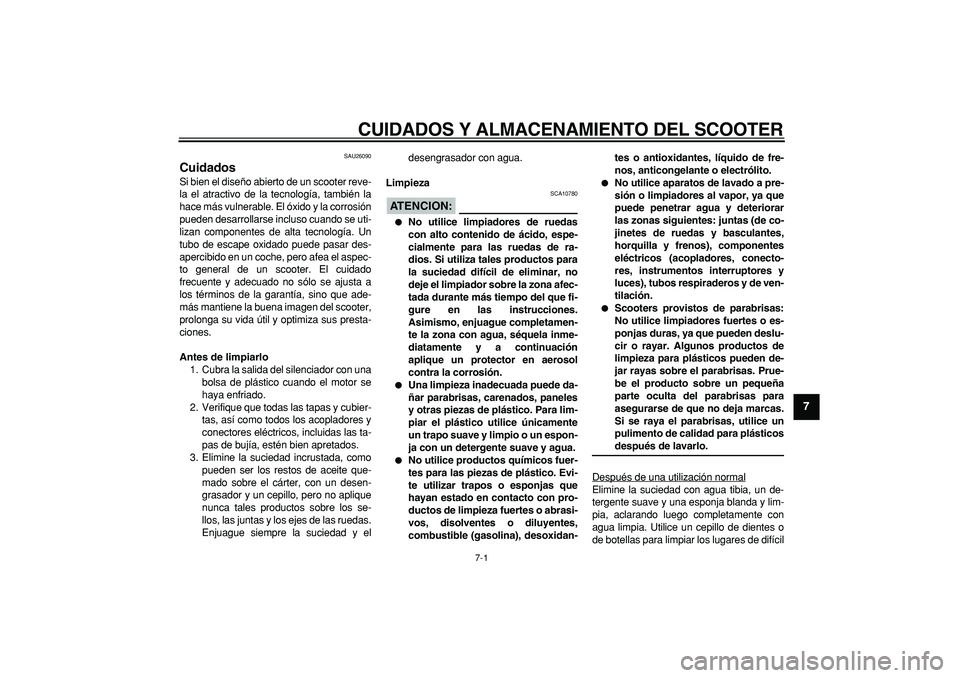

CUIDADOS Y ALMACENAMIENTO DEL SCOOTER
SAU26090
Cuidados
Si bien el diseño abierto de un scooter reve-
la el atractivo de la tecnología, también la
hace más vulnerable. El óxido y la corrosión
pueden desarrollarse incluso cuando se uti-
lizan componentes de alta tecnología. Un
tubo de escape oxidado puede pasar des-
apercibido en un coche, pero afea el aspec-
to general de un scooter. El cuidado
frecuente y adecuado no sólo se ajusta a
los términos de la garantía, sino que ade-
más mantiene la buena imagen del scooter,
prolonga su vida útil y optimiza sus presta-
ciones.
Antes de limpiarlo
1. Cubra la salida del silenciador con una
bolsa de plástico cuando el motor se
haya enfriado.
2. Verifique que todas las tapas y cubier-
tas, así como todos los acopladores y
conectores eléctricos, incluidas las ta-
pas de bujía, estén bien apretados.
3. Elimine la suciedad incrustada, como
pueden ser los restos de aceite que-
mado sobre el cárter, con un desen-
grasador y un cepillo, pero no aplique
nunca tales productos sobre los se-
llos, las juntas y los ejes de las ruedas.
Enjuague siempre la suciedad y eldesengrasador con agua.
Limpieza
ATENCION:

SCA10780

No utilice limpiadores de ruedas
con alto contenido de ácido, espe-
cialmente para las ruedas de ra-
dios. Si utiliza tales productos para
la suciedad difícil de eliminar, no
deje el limpiador sobre la zona afec-
tada durante más tiempo del que fi-
gure en las instrucciones.
Asimismo, enjuague completamen-
te la zona con agua, séquela inme-
diatamente y a continuación
aplique un protector en aerosol
contra la corrosión.

Una limpieza inadecuada puede da-
ñar parabrisas, carenados, paneles
y otras piezas de plástico. Para lim-
piar el plástico utilice únicamente
un trapo suave y limpio o un espon-
ja con un detergente suave y agua.

No utilice productos químicos fuer-
tes para las piezas de plástico. Evi-
te utilizar trapos o esponjas que
hayan estado en contacto con pro-
ductos de limpieza fuertes o abrasi-
vos, disolventes o diluyentes,
combustible (gasolina), desoxidan-tes o antioxidantes, líquido de fre-
nos, anticongelante o electrólito.

No utilice aparatos de lavado a pre-
sión o limpiadores al vapor, ya que
puede penetrar agua y deteriorar
las zonas siguientes: juntas (de co-
jinetes de ruedas y basculantes,
horquilla y frenos), componentes
eléctricos (acopladores, conecto-
res, instrumentos interruptores y
luces), tubos respiraderos y de ven-
tilación.

Scooters provistos de parabrisas:
No utilice limpiadores fuertes o es-
ponjas duras, ya que pueden deslu-
cir o rayar. Algunos productos de
limpieza para plásticos pueden de-
jar rayas sobre el parabrisas. Prue-
be el producto sobre un pequeña
parte oculta del parabrisas para
asegurarse de que no deja marcas.
Si se raya el parabrisas, utilice un
pulimento de calidad para plásticos
después de lavarlo.
Después de una utilización normal
Elimine la suciedad con agua tibia, un de-
tergente suave y una esponja blanda y lim-
pia, aclarando luego completamente con
agua limpia. Utilice un cepillo de dientes o
de botellas para limpiar los lugares de difícil

CUIDADOS Y ALMACENAMIENTO DEL SCOOTER
7-2
1
2
3
4
5
6
7
8
9

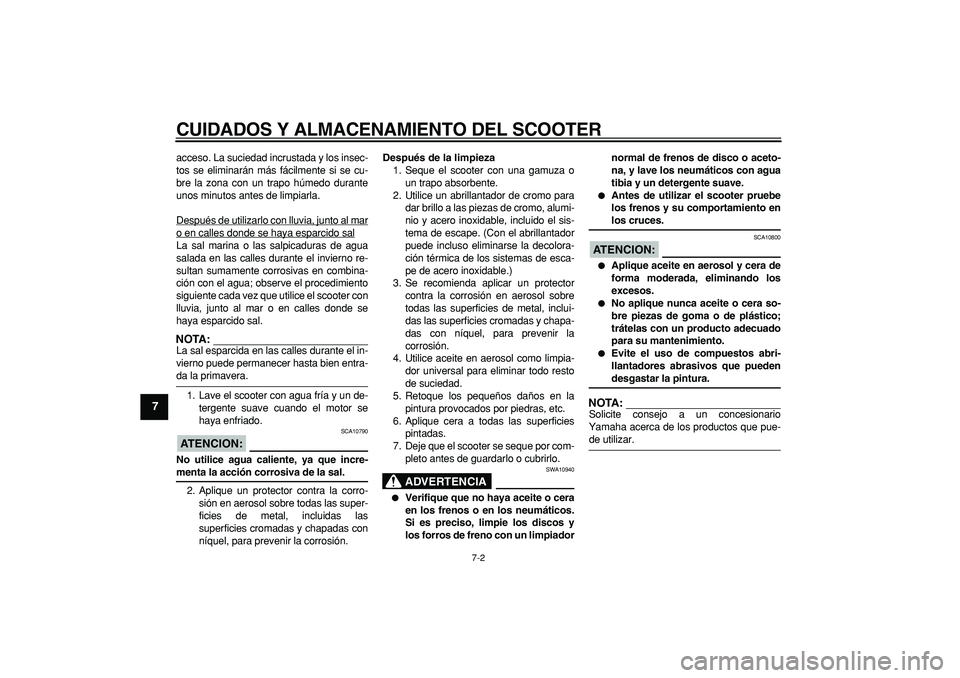

acceso. La suciedad incrustada y los insec-
tos se eliminarán más fácilmente si se cu-
bre la zona con un trapo húmedo durante
unos minutos antes de limpiarla.
Después de utilizarlo con lluvia, junto al mar
o en calles donde se haya esparcido salLa sal marina o las salpicaduras de agua
salada en las calles durante el invierno re-
sultan sumamente corrosivas en combina-
ción con el agua; observe el procedimiento
siguiente cada vez que utilice el scooter con
lluvia, junto al mar o en calles donde se
haya esparcido sal.NOTA:

La sal esparcida en las calles durante el in-
vierno puede permanecer hasta bien entra-
da la primavera.
1. Lave el scooter con agua fría y un de-
tergente suave cuando el motor se
haya enfriado.
ATENCION:

SCA10790
No utilice agua caliente, ya que incre-
menta la acción corrosiva de la sal.
2. Aplique un protector contra la corro-
sión en aerosol sobre todas las super-
ficies de metal, incluidas las
superficies cromadas y chapadas con
níquel, para prevenir la corrosión.
Después de la limpieza
1. Seque el scooter con una gamuza o
un trapo absorbente.
2. Utilice un abrillantador de cromo para
dar brillo a las piezas de cromo, alumi-
nio y acero inoxidable, incluido el sis-
tema de escape. (Con el abrillantador
puede incluso eliminarse la decolora-
ción térmica de los sistemas de esca-
pe de acero inoxidable.)
3. Se recomienda aplicar un protector
contra la corrosión en aerosol sobre
todas las superficies de metal, inclui-
das las superficies cromadas y chapa-
das con níquel, para prevenir la
corrosión.
4. Utilice aceite en aerosol como limpia-
dor universal para eliminar todo resto
de suciedad.
5. Retoque los pequeños daños en la
pintura provocados por piedras, etc.
6. Aplique cera a todas las superficies
pintadas.
7. Deje que el scooter se seque por com-
pleto antes de guardarlo o cubrirlo.
ADVERTENCIA

SWA10940

Verifique que no haya aceite o cera
en los frenos o en los neumáticos.
Si es preciso, limpie los discos y
los forros de freno con un limpiadornormal de frenos de disco o aceto-
na, y lave los neumáticos con agua
tibia y un detergente suave.

Antes de utilizar el scooter pruebe
los frenos y su comportamiento en
los cruces.
ATENCION:

SCA10800

Aplique aceite en aerosol y cera de
forma moderada, eliminando los
excesos.

No aplique nunca aceite o cera so-
bre piezas de goma o de plástico;
trátelas con un producto adecuado
para su mantenimiento.

Evite el uso de compuestos abri-
llantadores abrasivos que pueden
desgastar la pintura.
NOTA:

Solicite consejo a un concesionario
Yamaha acerca de los productos que pue-
de utilizar.

CUIDADOS Y ALMACENAMIENTO DEL SCOOTER
7-3
2
3
4
5
6
78
9

SAU36560

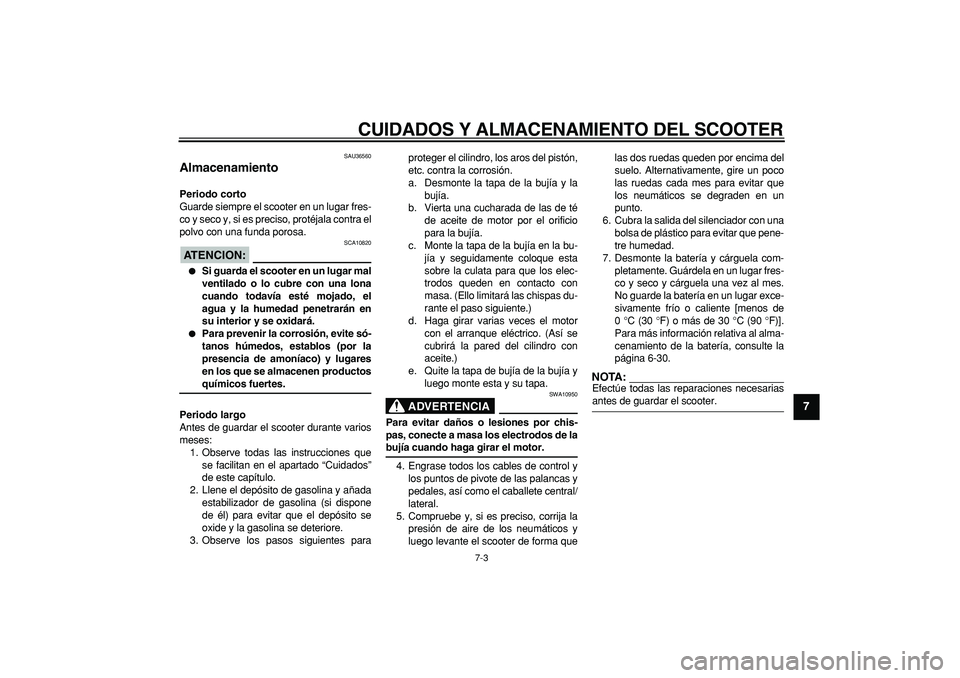

Almacenamiento
Periodo corto
Guarde siempre el scooter en un lugar fres-
co y seco y, si es preciso, protéjala contra el
polvo con una funda porosa.
ATENCION:

SCA10820

Si guarda el scooter en un lugar mal
ventilado o lo cubre con una lona
cuando todavía esté mojado, el
agua y la humedad penetrarán en
su interior y se oxidará.

Para prevenir la corrosión, evite só-
tanos húmedos, establos (por la
presencia de amoníaco) y lugares
en los que se almacenen productos
químicos fuertes.
Periodo largo
Antes de guardar el scooter durante varios
meses:
1. Observe todas las instrucciones que
se facilitan en el apartado “Cuidados”
de este capítulo.
2. Llene el depósito de gasolina y añada
estabilizador de gasolina (si dispone
de él) para evitar que el depósito se
oxide y la gasolina se deteriore.
3. Observe los pasos siguientes paraproteger el cilindro, los aros del pistón,
etc. contra la corrosión.
a. Desmonte la tapa de la bujía y la
bujía.
b. Vierta una cucharada de las de té
de aceite de motor por el orificio
para la bujía.
c. Monte la tapa de la bujía en la bu-
jía y seguidamente coloque esta
sobre la culata para que los elec-
trodos queden en contacto con
masa. (Ello limitará las chispas du-
rante el paso siguiente.)
d. Haga girar varias veces el motor
con el arranque eléctrico. (Así se
cubrirá la pared del cilindro con
aceite.)
e. Quite la tapa de bujía de la bujía y
luego monte esta y su tapa.
ADVERTENCIA

SWA10950
Para evitar daños o lesiones por chis-
pas, conecte a masa los electrodos de la
bujía cuando haga girar el motor.
4. Engrase todos los cables de control y
los puntos de pivote de las palancas y
pedales, así como el caballete central/
lateral.
5. Compruebe y, si es preciso, corrija la
presión de aire de los neumáticos y
luego levante el scooter de forma quelas dos ruedas queden por encima del
suelo. Alternativamente, gire un poco
las ruedas cada mes para evitar que
los neumáticos se degraden en un
punto.
6. Cubra la salida del silenciador con una
bolsa de plástico para evitar que pene-
tre humedad.
7. Desmonte la batería y cárguela com-
pletamente. Guárdela en un lugar fres-
co y seco y cárguela una vez al mes.
No guarde la batería en un lugar exce-
sivamente frío o caliente [menos de
0 °C (30 °F) o más de 30 °C (90 °F)].
Para más información relativa al alma-
cenamiento de la batería, consulte la
página 6-30.
NOTA:

Efectúe todas las reparaciones necesarias
antes de guardar el scooter.

8-1
1
2
3
4
5
6
7
8
9

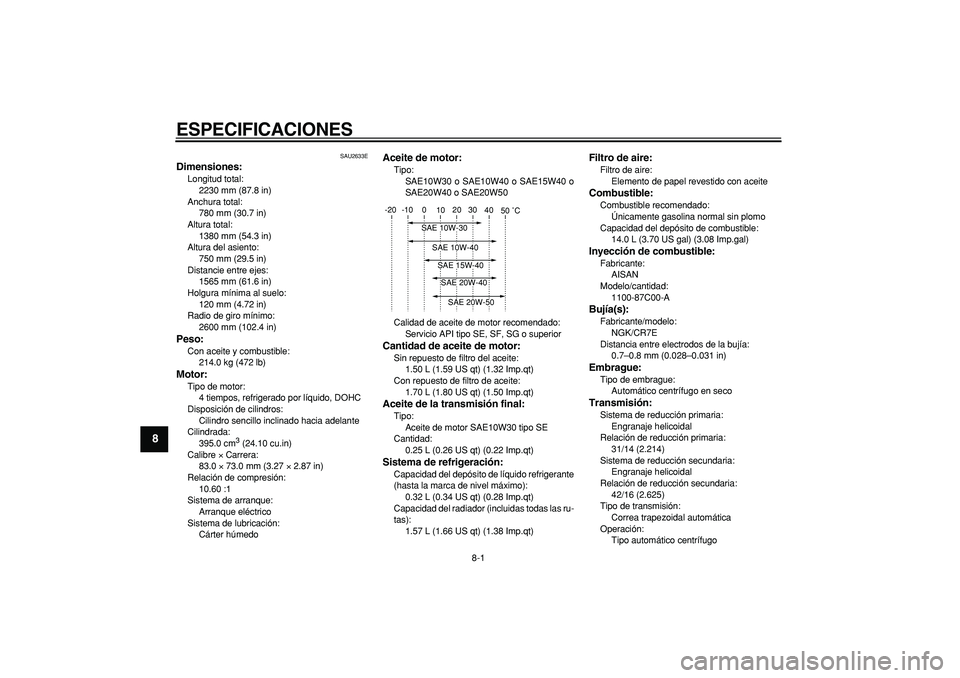

ESPECIFICACIONES
SAU2633E
Dimensiones:
Longitud total:
2230 mm (87.8 in)
Anchura total:
780 mm (30.7 in)
Altura total:
1380 mm (54.3 in)
Altura del asiento:
750 mm (29.5 in)
Distancie entre ejes:
1565 mm (61.6 in)
Holgura mínima al suelo:
120 mm (4.72 in)
Radio de giro mínimo:
2600 mm (102.4 in)
Peso:
Con aceite y combustible:
214.0 kg (472 lb)
Motor:
Tipo de motor:
4 tiempos, refrigerado por líquido, DOHC
Disposición de cilindros:
Cilindro sencillo inclinado hacia adelante
Cilindrada:
395.0 cm
3

(24.10 cu.in)
Calibre
×
Carrera:
83.0
×
73.0 mm (3.27
×
2.87 in)
Relación de compresión:
10.60 :1
Sistema de arranque:
Arranque eléctrico
Sistema de lubricación:
Cárter húmedo

Aceite de motor:
Tipo:
SAE10W30 o SAE10W40 o SAE15W40 o
SAE20W40 o SAE20W50
Calidad de aceite de motor recomendado:
Servicio API tipo SE, SF, SG o superior
Cantidad de aceite de motor:
Sin repuesto de filtro del aceite:
1.50 L (1.59 US qt) (1.32 Imp.qt)
Con repuesto de filtro de aceite:
1.70 L (1.80 US qt) (1.50 Imp.qt)
Aceite de la transmisión final:
Tipo:
Aceite de motor SAE10W30 tipo SE
Cantidad:
0.25 L (0.26 US qt) (0.22 Imp.qt)
Sistema de refrigeración:
Capacidad del depósito de líquido refrigerante
(hasta la marca de nivel máximo):
0.32 L (0.34 US qt) (0.28 Imp.qt)
Capacidad del radiador (incluidas todas las ru-
tas):
1.57 L (1.66 US qt) (1.38 Imp.qt)
Filtro de aire:
Filtro de aire:
Elemento de papel revestido con aceite
Combustible:
Combustible recomendado:
Únicamente gasolina normal sin plomo
Capacidad del depósito de combustible:
14.0 L (3.70 US gal) (3.08 Imp.gal)
Inyección de combustible:
Fabricante:
AISAN
Modelo/cantidad:
1100-87C00-A
Bujía(s):
Fabricante/modelo:
NGK/CR7E
Distancia entre electrodos de la bujía:
0.7–0.8 mm (0.028–0.031 in)
Embrague:
Tipo de embrague:
Automático centrífugo en seco
Transmisión:
Sistema de reducción primaria:
Engranaje helicoidal
Relación de reducción primaria:
31/14 (2.214)
Sistema de reducción secundaria:
Engranaje helicoidal
Relación de reducción secundaria:
42/16 (2.625)
Tipo de transmisión:
Correa trapezoidal automática
Operación:
Tipo automático centrífugo
-20 -10 0
10 20 30
40
50 ˚C
SAE 10W-30
SAE 15W-40SAE 20W-40SAE 20W-50
SAE 10W-40
