YAMAHA MAJESTY 400 2006 Manuale de Empleo (in Spanish)

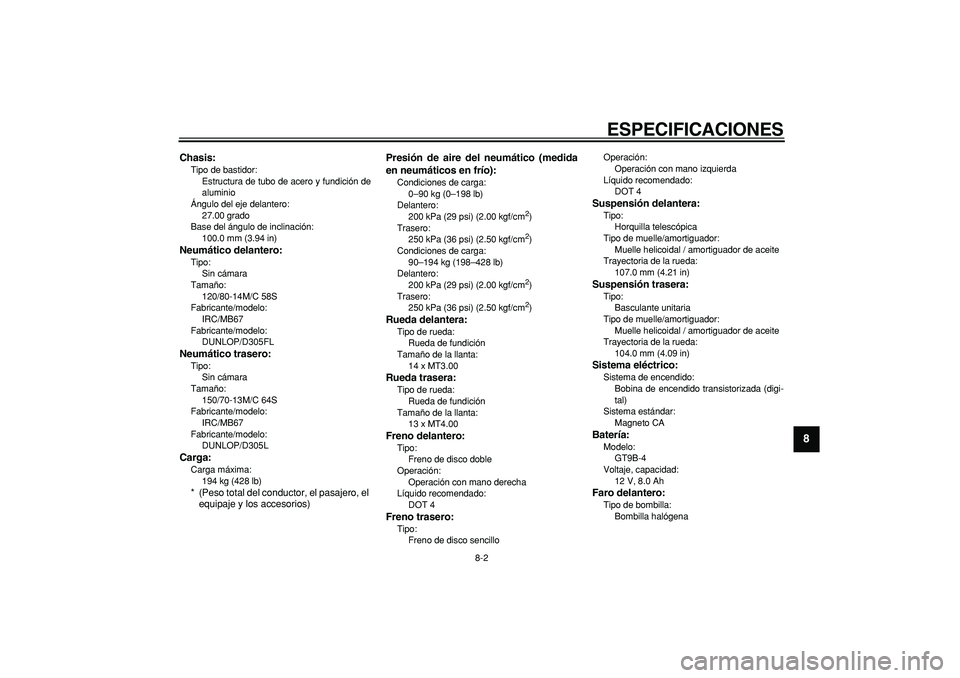

ESPECIFICACIONES
8-2
2
3
4
5
6
7
89

Chasis:
Tipo de bastidor:
Estructura de tubo de acero y fundición de
aluminio
Ángulo del eje delantero:
27.00 grado
Base del ángulo de inclinación:
100.0 mm (3.94 in)
Neumático delantero:
Tipo:
Sin cámara
Tamaño:
120/80-14M/C 58S
Fabricante/modelo:
IRC/MB67
Fabricante/modelo:
DUNLOP/D305FL
Neumático trasero:
Tipo:
Sin cámara
Tamaño:
150/70-13M/C 64S
Fabricante/modelo:
IRC/MB67
Fabricante/modelo:
DUNLOP/D305L
Carga:
Carga máxima:
194 kg (428 lb)
* (Peso total del conductor, el pasajero, el
equipaje y los accesorios)

Presión de aire del neumático (medida
en neumáticos en frío):
Condiciones de carga:
0–90 kg (0–198 lb)
Delantero:
200 kPa (29 psi) (2.00 kgf/cm
2

)
Trasero:
250 kPa (36 psi) (2.50 kgf/cm
2

)
Condiciones de carga:
90–194 kg (198–428 lb)
Delantero:
200 kPa (29 psi) (2.00 kgf/cm
2

)
Trasero:
250 kPa (36 psi) (2.50 kgf/cm
2

)
Rueda delantera:
Tipo de rueda:
Rueda de fundición
Tamaño de la llanta:
14 x MT3.00
Rueda trasera:
Tipo de rueda:
Rueda de fundición
Tamaño de la llanta:
13 x MT4.00
Freno delantero:
Tipo:
Freno de disco doble
Operación:
Operación con mano derecha
Líquido recomendado:
DOT 4
Freno trasero:
Tipo:
Freno de disco sencilloOperación:
Operación con mano izquierda
Líquido recomendado:
DOT 4
Suspensión delantera:
Tipo:
Horquilla telescópica
Tipo de muelle/amortiguador:
Muelle helicoidal / amortiguador de aceite
Trayectoria de la rueda:
107.0 mm (4.21 in)
Suspensión trasera:
Tipo:
Basculante unitaria
Tipo de muelle/amortiguador:
Muelle helicoidal / amortiguador de aceite
Trayectoria de la rueda:
104.0 mm (4.09 in)
Sistema eléctrico:
Sistema de encendido:
Bobina de encendido transistorizada (digi-
tal)
Sistema estándar:
Magneto CA
Batería:
Modelo:
GT9B-4
Voltaje, capacidad:
12 V, 8.0 Ah
Faro delantero:
Tipo de bombilla:
Bombilla halógena

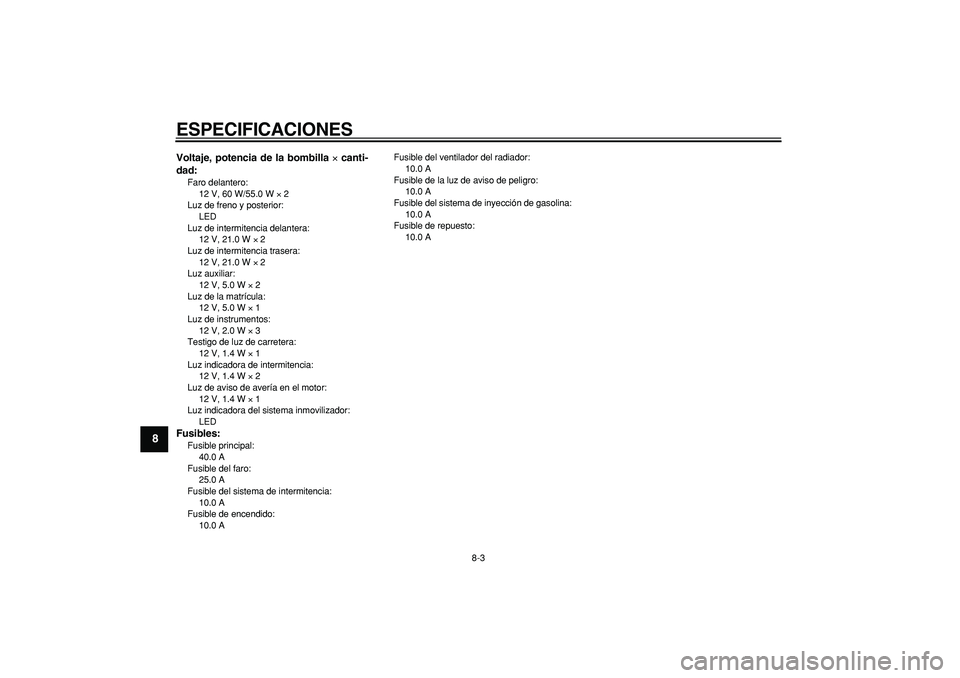

ESPECIFICACIONES
8-3
1
2
3
4
5
6
7
8
9

Voltaje, potencia de la bombilla
×
canti-
dad:
Faro delantero:
12 V, 60 W/55.0 W
×
2
Luz de freno y posterior:
LED
Luz de intermitencia delantera:
12 V, 21.0 W
×
2
Luz de intermitencia trasera:
12 V, 21.0 W
×
2
Luz auxiliar:
12 V, 5.0 W
×
2
Luz de la matrícula:
12 V, 5.0 W
×
1
Luz de instrumentos:
12 V, 2.0 W
×
3
Testigo de luz de carretera:
12 V, 1.4 W
×
1
Luz indicadora de intermitencia:
12 V, 1.4 W
×
2
Luz de aviso de avería en el motor:
12 V, 1.4 W
×
1
Luz indicadora del sistema inmovilizador:
LED

Fusibles:
Fusible principal:
40.0 A
Fusible del faro:
25.0 A
Fusible del sistema de intermitencia:
10.0 A
Fusible de encendido:
10.0 AFusible del ventilador del radiador:
10.0 A
Fusible de la luz de aviso de peligro:
10.0 A
Fusible del sistema de inyección de gasolina:
10.0 A
Fusible de repuesto:
10.0 A

9-1
2
3
4
5
6
7
8
9

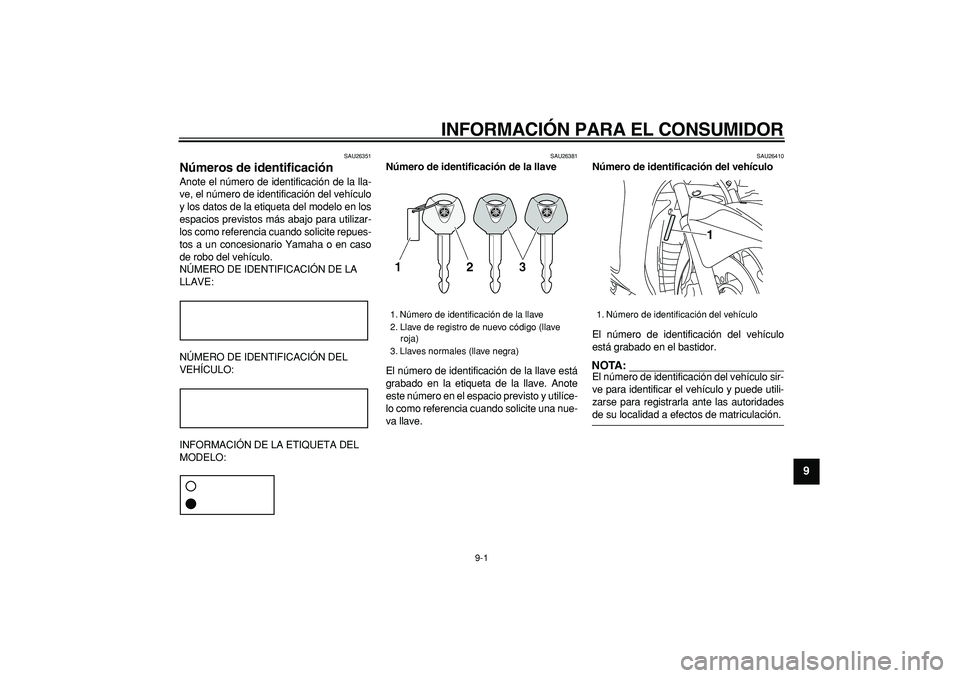

INFORMACIÓN PARA EL CONSUMIDOR
SAU26351
Números de identificación
Anote el número de identificación de la lla-
ve, el número de identificación del vehículo
y los datos de la etiqueta del modelo en los
espacios previstos más abajo para utilizar-
los como referencia cuando solicite repues-
tos a un concesionario Yamaha o en caso
de robo del vehículo.
NÚMERO DE IDENTIFICACIÓN DE LA
LLAVE:
NÚMERO DE IDENTIFICACIÓN DEL
VEHÍCULO:
INFORMACIÓN DE LA ETIQUETA DEL
MODELO:
SAU26381
Número de identificación de la llave
El número de identificación de la llave está
grabado en la etiqueta de la llave. Anote
este número en el espacio previsto y utilíce-
lo como referencia cuando solicite una nue-
va llave.
SAU26410
Número de identificación del vehículo
El número de identificación del vehículo
está grabado en el bastidor.
NOTA:

El número de identificación del vehículo sir-
ve para identificar el vehículo y puede utili-
zarse para registrarla ante las autoridades
de su localidad a efectos de matriculación.
1. Número de identificación de la llave
2. Llave de registro de nuevo código (llave
roja)
3. Llaves normales (llave negra)
1. Número de identificación del vehículo
1

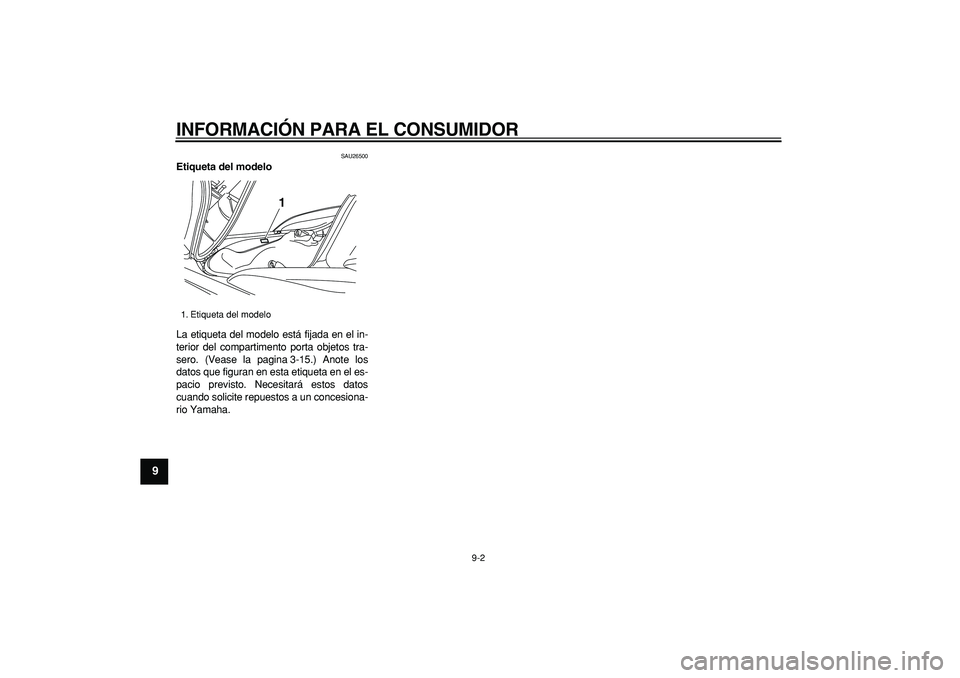

INFORMACIÓN PARA EL CONSUMIDOR
9-2
1
2
3
4
5
6
7
8
9

SAU26500
Etiqueta del modelo
La etiqueta del modelo está fijada en el in-
terior del compartimento porta objetos tra-
sero. (Vease la pagina 3-15.) Anote los
datos que figuran en esta etiqueta en el es-
pacio previsto. Necesitará estos datos
cuando solicite repuestos a un concesiona-
rio Yamaha.
1. Etiqueta del modelo
1

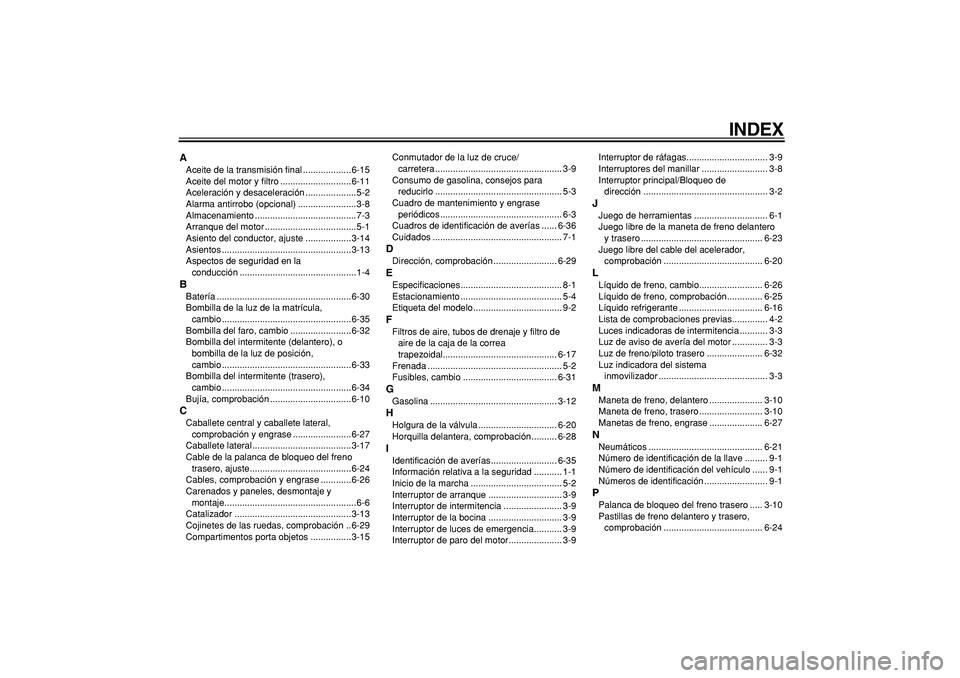

INDEX
A
Aceite de la transmisión final ...................6-15
Aceite del motor y filtro ............................6-11
Aceleración y desaceleración ....................5-2
Alarma antirrobo (opcional) .......................3-8
Almacenamiento ........................................7-3
Arranque del motor ....................................5-1
Asiento del conductor, ajuste ..................3-14
Asientos ...................................................3-13
Aspectos de seguridad en la
conducción ..............................................1-4
B
Batería .....................................................6-30
Bombilla de la luz de la matrícula,
cambio ...................................................6-35
Bombilla del faro, cambio ........................6-32
Bombilla del intermitente (delantero), o
bombilla de la luz de posición,
cambio ...................................................6-33
Bombilla del intermitente (trasero),
cambio ...................................................6-34
Bujía, comprobación ................................6-10
C
Caballete central y caballete lateral,
comprobación y engrase .......................6-27
Caballete lateral .......................................3-17
Cable de la palanca de bloqueo del freno
trasero, ajuste........................................6-24
Cables, comprobación y engrase ............6-26
Carenados y paneles, desmontaje y
montaje....................................................6-6
Catalizador ..............................................3-13
Cojinetes de las ruedas, comprobación ..6-29
Compartimentos porta objetos ................3-15Conmutador de la luz de cruce/
carretera .................................................. 3-9
Consumo de gasolina, consejos para
reducirlo .................................................. 5-3
Cuadro de mantenimiento y engrase
periódicos ................................................ 6-3
Cuadros de identificación de averías ...... 6-36
Cuidados ................................................... 7-1
D
Dirección, comprobación ......................... 6-29
E
Especificaciones........................................ 8-1
Estacionamiento ........................................ 5-4
Etiqueta del modelo................................... 9-2
F
Filtros de aire, tubos de drenaje y filtro de
aire de la caja de la correa
trapezoidal............................................. 6-17
Frenada ..................................................... 5-2
Fusibles, cambio ..................................... 6-31
G
Gasolina .................................................. 3-12
H
Holgura de la válvula ............................... 6-20
Horquilla delantera, comprobación.......... 6-28
I
Identificación de averías.......................... 6-35
Información relativa a la seguridad ........... 1-1
Inicio de la marcha .................................... 5-2
Interruptor de arranque ............................. 3-9
Interruptor de intermitencia ....................... 3-9
Interruptor de la bocina ............................. 3-9
Interruptor de luces de emergencia........... 3-9
Interruptor de paro del motor..................... 3-9Interruptor de ráfagas................................ 3-9
Interruptores del manillar .......................... 3-8
Interruptor principal/Bloqueo de
dirección ................................................. 3-2
J
Juego de herramientas ............................. 6-1
Juego libre de la maneta de freno delantero
y trasero ................................................ 6-23
Juego libre del cable del acelerador,
comprobación ....................................... 6-20
L
Líquido de freno, cambio......................... 6-26
Líquido de freno, comprobación.............. 6-25
Líquido refrigerante ................................. 6-16
Lista de comprobaciones previas.............. 4-2
Luces indicadoras de intermitencia ........... 3-3
Luz de aviso de avería del motor .............. 3-3
Luz de freno/piloto trasero ...................... 6-32
Luz indicadora del sistema
inmovilizador ........................................... 3-3
M
Maneta de freno, delantero ..................... 3-10
Maneta de freno, trasero ......................... 3-10
Manetas de freno, engrase ..................... 6-27
N
Neumáticos ............................................. 6-21
Número de identificación de la llave ......... 9-1
Número de identificación del vehículo ...... 9-1
Números de identificación ......................... 9-1
P
Palanca de bloqueo del freno trasero ..... 3-10
Pastillas de freno delantero y trasero,
comprobación ....................................... 6-24

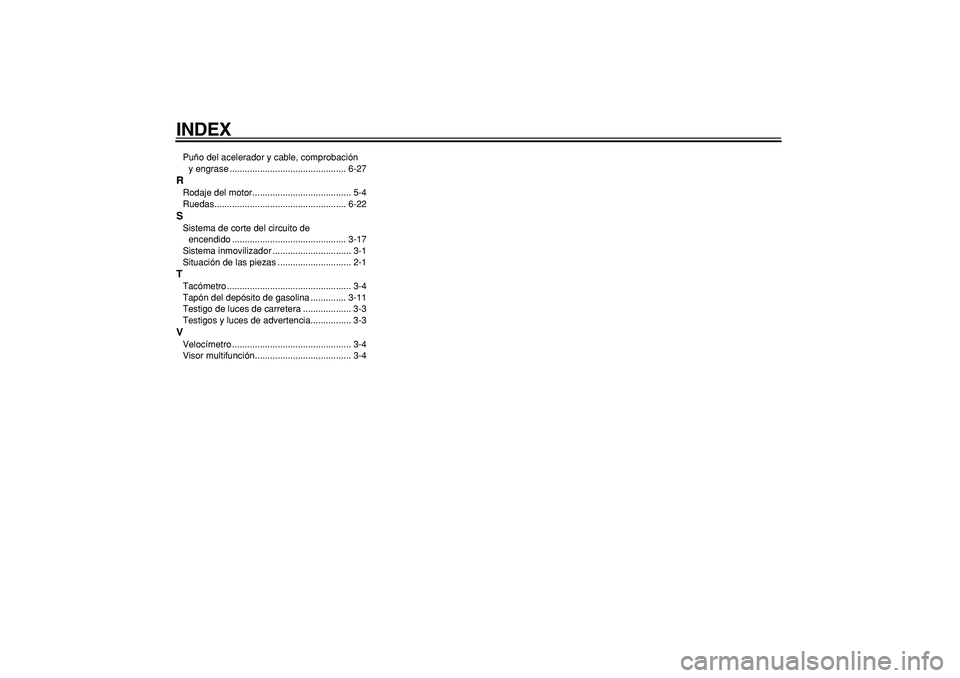

INDEX
Puño del acelerador y cable, comprobación
y engrase .............................................. 6-27
R
Rodaje del motor....................................... 5-4
Ruedas.................................................... 6-22
S
Sistema de corte del circuito de
encendido ............................................. 3-17
Sistema inmovilizador ............................... 3-1
Situación de las piezas ............................. 2-1
T
Tacómetro ................................................. 3-4
Tapón del depósito de gasolina .............. 3-11
Testigo de luces de carretera ................... 3-3
Testigos y luces de advertencia................ 3-3
V
Velocímetro ............................................... 3-4
Visor multifunción...................................... 3-4

IMPRESO EN PAPEL RECICLADO
YAMAHA MOTOR CO., LTD.
PRINTED IN JAPAN
2005.8–0.4×1 !
