CARATTERISTICHE TECNICHE

HAU2633E
Dimensioni:
Lunghezza totale:
2230 mm (87.8 in)
Larghezza totale:
780 mm (30.7 in)
Altezza totale:
1380 mm (54.3 in)
Altezza alla sella:
750 mm (29.5 in)
Passo:
1565 mm (61.6 in)
Distanza da terra:
120 mm (4.72 in)
Raggio minimo di sterzata:
2600 mm (102.4 in)
Peso:
Con olio e carburante:
214.0 kg (472 lb)
Motore:
Tipo di motore:
4 tempi, raffreddato a liquido, bialbero a
camme in testa DOHC
Disposizione dei cilindri:
Monocilindro inclinato in avanti
Cilindrata:
395.0 cm
3

(24.10 cu.in)
Alesaggio
×
corsa:
83.0
×
73.0 mm (3.27
×
2.87 in)
Rapporto di compressione:
10.60 :1
Sistema di avviamento:
Avviamento elettricoSistema di lubrificazione:
A carter umido

Olio motore:
Tipo:
SAE10W30 oppure SAE10W40 oppure
SAE15W40 oppure SAE20W40 oppure
SAE20W50
Gradazione dell’olio motore consigliato:
API service tipo SE, SF, SG o superiore
Quantità di olio motore:
Senza sostituzione dell’elemento del filtro
dell’olio:
1.50 L (1.59 US qt) (1.32 Imp.qt)
Con sostituzione dell’elemento del filtro
dell’olio:
1.70 L (1.80 US qt) (1.50 Imp.qt)
Olio della trasmissione finale:
Tipo:
Olio motore SAE10W30 tipo SE
Quantità:
0.25 L (0.26 US qt) (0.22 Imp.qt)
Impianto di raffreddamento:
Capacità serbatoio liquido refrigerante (fino al
livello massimo):
0.32 L (0.34 US qt) (0.28 Imp.qt)
Capacità del radiatore (tutto il circuito compre-
so):
1.57 L (1.66 US qt) (1.38 Imp.qt)
Filtro dell’aria:
Elemento del filtro dell’aria:
Elemento di carta rivestito d'olio
Carburante:
Carburante consigliato:
Soltanto benzina normale senza piombo
Capacità del serbatoio carburante:
14.0 L (3.70 US gal) (3.08 Imp.gal)
Iniezione carburante:
Produttore:
AISAN
Modello/quantità:
1100-87C00-A
Candela/-e:
Produttore/modello:
NGK/CR7E
Distanza elettrodi:
0.7–0.8 mm (0.028–0.031 in)
Frizione:
Tipo di frizione:
A secco, centrifuga automatica
Trasmissione:
Sistema di riduzione primaria:
Ingranaggio elicoidale
Rapporto di riduzione primaria:
31/14 (2.214)
-20 -10 0
10 20 30
40
50 ˚C
SAE 10W-30
SAE 15W-40SAE 20W-40SAE 20W-50
SAE 10W-40

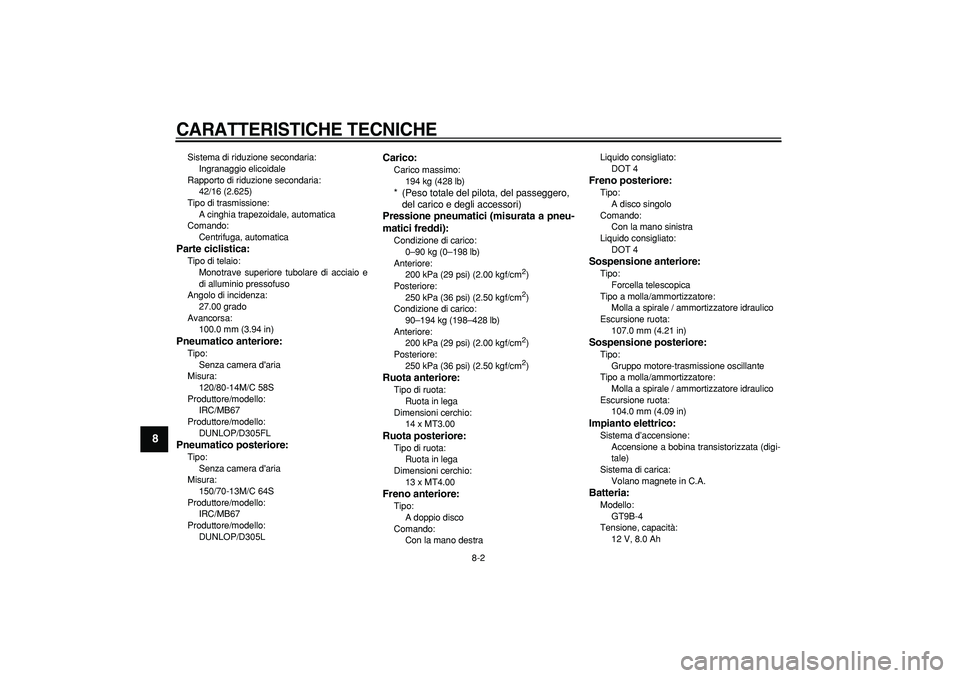

CARATTERISTICHE TECNICHE

8-2
1
2
3
4
5
6
7
8
9

Sistema di riduzione secondaria:
Ingranaggio elicoidale
Rapporto di riduzione secondaria:
42/16 (2.625)
Tipo di trasmissione:
A cinghia trapezoidale, automatica
Comando:
Centrifuga, automatica
Parte ciclistica:
Tipo di telaio:
Monotrave superiore tubolare di acciaio e
di alluminio pressofuso
Angolo di incidenza:
27.00 grado
Avancorsa:
100.0 mm (3.94 in)
Pneumatico anteriore:
Tipo:
Senza camera d'aria
Misura:
120/80-14M/C 58S
Produttore/modello:
IRC/MB67
Produttore/modello:
DUNLOP/D305FL
Pneumatico posteriore:
Tipo:
Senza camera d'aria
Misura:
150/70-13M/C 64S
Produttore/modello:
IRC/MB67
Produttore/modello:
DUNLOP/D305L
Carico:
Carico massimo:
194 kg (428 lb)
* (Peso totale del pilota, del passeggero,
del carico e degli accessori)

Pressione pneumatici (misurata a pneu-
matici freddi):
Condizione di carico:
0–90 kg (0–198 lb)
Anteriore:
200 kPa (29 psi) (2.00 kgf/cm
2

)
Posteriore:
250 kPa (36 psi) (2.50 kgf/cm
2

)
Condizione di carico:
90–194 kg (198–428 lb)
Anteriore:
200 kPa (29 psi) (2.00 kgf/cm
2

)
Posteriore:
250 kPa (36 psi) (2.50 kgf/cm
2

)
Ruota anteriore:
Tipo di ruota:
Ruota in lega
Dimensioni cerchio:
14 x MT3.00
Ruota posteriore:
Tipo di ruota:
Ruota in lega
Dimensioni cerchio:
13 x MT4.00
Freno anteriore:
Tipo:
A doppio disco
Comando:
Con la mano destraLiquido consigliato:
DOT 4
Freno posteriore:
Tipo:
A disco singolo
Comando:
Con la mano sinistra
Liquido consigliato:
DOT 4
Sospensione anteriore:
Tipo:
Forcella telescopica
Tipo a molla/ammortizzatore:
Molla a spirale / ammortizzatore idraulico
Escursione ruota:
107.0 mm (4.21 in)
Sospensione posteriore:
Tipo:
Gruppo motore-trasmissione oscillante
Tipo a molla/ammortizzatore:
Molla a spirale / ammortizzatore idraulico
Escursione ruota:
104.0 mm (4.09 in)
Impianto elettrico:
Sistema d’accensione:
Accensione a bobina transistorizzata (digi-
tale)
Sistema di carica:
Volano magnete in C.A.
Batteria:
Modello:
GT9B-4
Tensione, capacità:
12 V, 8.0 Ah

CARATTERISTICHE TECNICHE

8-3
2
3
4
5
6
7
89

Faro:
Tipo a lampadina:
Lampada alogena
Tensione, potenza lampadina
×
quantità:
Faro:
12 V, 60 W/55.0 W
×
2
Lampada biluce fanalino/stop:
LED
Indicatore di direzione anteriore:
12 V, 21.0 W
×
2
Indicatore di direzione posteriore:
12 V, 21.0 W
×
2
Luce ausiliaria:
12 V, 5.0 W
×
2
Luce targa:
12 V, 5.0 W
×
1
Luce pannello strumenti:
12 V, 2.0 W
×
3
Spia abbagliante:
12 V, 1.4 W
×
1
Spia degli indicatori di direzione:
12 V, 1.4 W
×
2
Spia problemi al motore:
12 V, 1.4 W
×
1
Spia del sistema immobilizzatore:
LED

Fusibili:
Fusibile principale:
40.0 A
Fusibile del faro:
25.0 A
Fusibile dell’impianto di segnalazione:
10.0 AFusibile dell’accensione:
10.0 A
Fusibile della ventola del radiatore:
10.0 A
Fusibile delle luci di emergenza:
10.0 A
Fusibile dell’impianto di iniezione carburante:
10.0 A
Fusibile di backup:
10.0 A

9-1
1
2
3
4
5
6
7
8
9

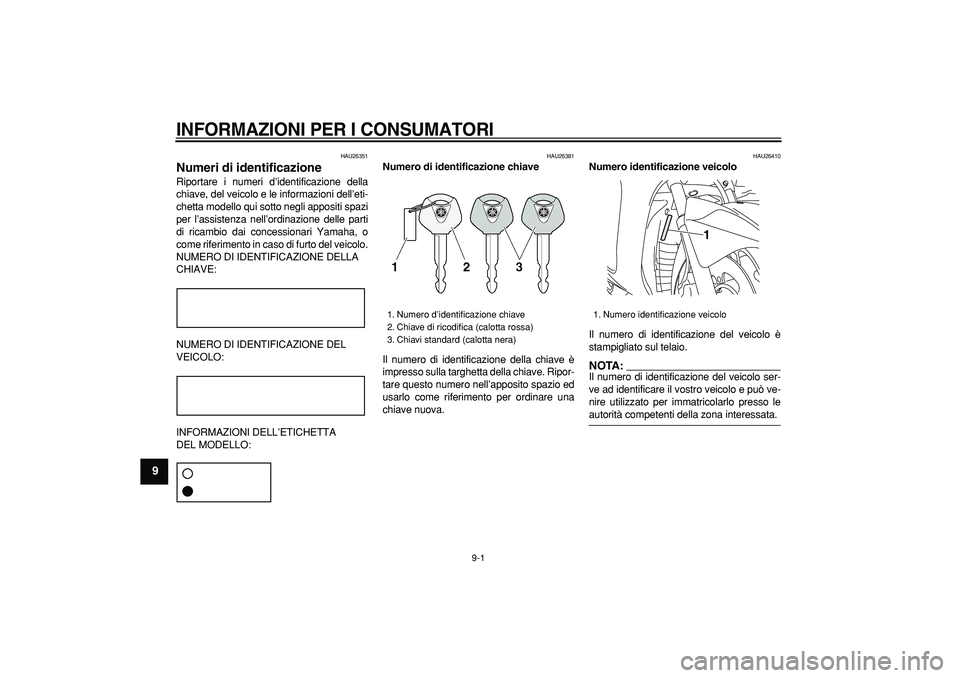

INFORMAZIONI PER I CONSUMATORI

HAU26351
Numeri di identificazione
Riportare i numeri d’identificazione della
chiave, del veicolo e le informazioni dell’eti-
chetta modello qui sotto negli appositi spazi
per l’assistenza nell’ordinazione delle parti
di ricambio dai concessionari Yamaha, o
come riferimento in caso di furto del veicolo.
NUMERO DI IDENTIFICAZIONE DELLA
CHIAVE:
NUMERO DI IDENTIFICAZIONE DEL
VEICOLO:
INFORMAZIONI DELL’ETICHETTA
DEL MODELLO:
HAU26381
Numero di identificazione chiave
Il numero di identificazione della chiave è
impresso sulla targhetta della chiave. Ripor-
tare questo numero nell’apposito spazio ed
usarlo come riferimento per ordinare una
chiave nuova.
HAU26410
Numero identificazione veicolo
Il numero di identificazione del veicolo è
stampigliato sul telaio.
NOTA:

Il numero di identificazione del veicolo ser-
ve ad identificare il vostro veicolo e può ve-
nire utilizzato per immatricolarlo presso le
autorità competenti della zona interessata.
1. Numero d’identificazione chiave
2. Chiave di ricodifica (calotta rossa)
3. Chiavi standard (calotta nera)
1. Numero identificazione veicolo
1

INFORMAZIONI PER I CONSUMATORI

9-2
2
3
4
5
6
7
8
9

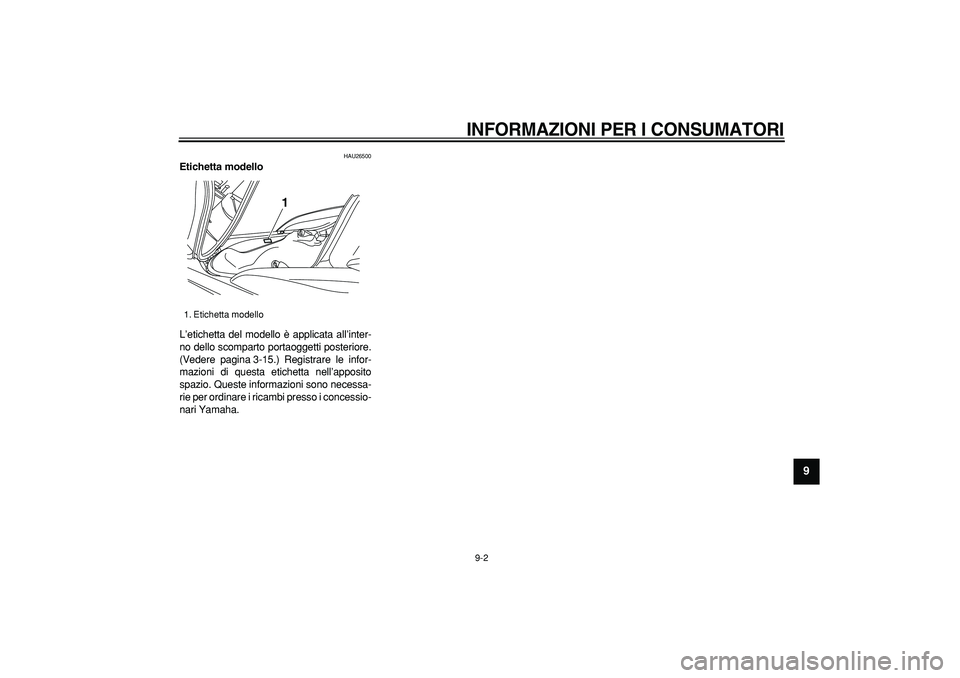

HAU26500
Etichetta modello
L’etichetta del modello è applicata all’inter-
no dello scomparto portaoggetti posteriore.
(Vedere pagina 3-15.) Registrare le infor-
mazioni di questa etichetta nell’apposito
spazio. Queste informazioni sono necessa-
rie per ordinare i ricambi presso i concessio-
nari Yamaha.
1. Etichetta modello
1

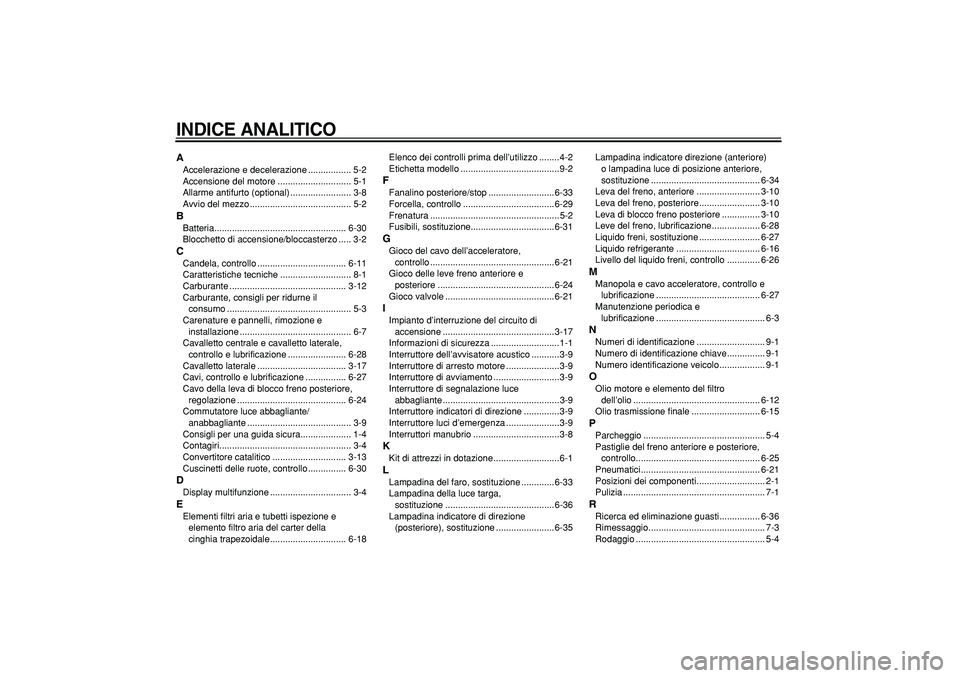

INDICE ANALITICO

A
Accelerazione e decelerazione ................. 5-2
Accensione del motore ............................. 5-1
Allarme antifurto (optional) ........................ 3-8
Avvio del mezzo ........................................ 5-2
B
Batteria.................................................... 6-30
Blocchetto di accensione/bloccasterzo ..... 3-2
C
Candela, controllo ................................... 6-11
Caratteristiche tecniche ............................ 8-1
Carburante .............................................. 3-12
Carburante, consigli per ridurne il
consumo ................................................. 5-3
Carenature e pannelli, rimozione e
installazione ............................................ 6-7
Cavalletto centrale e cavalletto laterale,
controllo e lubrificazione ....................... 6-28
Cavalletto laterale ................................... 3-17
Cavi, controllo e lubrificazione ................ 6-27
Cavo della leva di blocco freno posteriore,
regolazione ........................................... 6-24
Commutatore luce abbagliante/
anabbagliante ......................................... 3-9
Consigli per una guida sicura.................... 1-4
Contagiri.................................................... 3-4
Convertitore catalitico ............................. 3-13
Cuscinetti delle ruote, controllo ............... 6-30
D
Display multifunzione ................................ 3-4
E
Elementi filtri aria e tubetti ispezione e
elemento filtro aria del carter della
cinghia trapezoidale.............................. 6-18Elenco dei controlli prima dell’utilizzo ........4-2
Etichetta modello .......................................9-2
F
Fanalino posteriore/stop ..........................6-33
Forcella, controllo ....................................6-29
Frenatura ...................................................5-2
Fusibili, sostituzione.................................6-31
G
Gioco del cavo dell’acceleratore,
controllo .................................................6-21
Gioco delle leve freno anteriore e
posteriore ..............................................6-24
Gioco valvole ...........................................6-21
I
Impianto d’interruzione del circuito di
accensione ............................................3-17
Informazioni di sicurezza ...........................1-1
Interruttore dell’avvisatore acustico ...........3-9
Interruttore di arresto motore .....................3-9
Interruttore di avviamento ..........................3-9
Interruttore di segnalazione luce
abbagliante ..............................................3-9
Interruttore indicatori di direzione ..............3-9
Interruttore luci d’emergenza .....................3-9
Interruttori manubrio ..................................3-8
K
Kit di attrezzi in dotazione ..........................6-1
L
Lampadina del faro, sostituzione .............6-33
Lampadina della luce targa,
sostituzione ...........................................6-36
Lampadina indicatore di direzione
(posteriore), sostituzione .......................6-35Lampadina indicatore direzione (anteriore)
o lampadina luce di posizione anteriore,
sostituzione ........................................... 6-34
Leva del freno, anteriore ......................... 3-10
Leva del freno, posteriore........................ 3-10
Leva di blocco freno posteriore ............... 3-10
Leve del freno, lubrificazione................... 6-28
Liquido freni, sostituzione ........................ 6-27
Liquido refrigerante ................................. 6-16
Livello del liquido freni, controllo ............. 6-26
M
Manopola e cavo acceleratore, controllo e
lubrificazione ......................................... 6-27
Manutenzione periodica e
lubrificazione ........................................... 6-3
N
Numeri di identificazione ........................... 9-1
Numero di identificazione chiave............... 9-1
Numero identificazione veicolo.................. 9-1
O
Olio motore e elemento del filtro
dell’olio .................................................. 6-12
Olio trasmissione finale ........................... 6-15
P
Parcheggio ................................................ 5-4
Pastiglie del freno anteriore e posteriore,
controllo................................................. 6-25
Pneumatici............................................... 6-21
Posizioni dei componenti........................... 2-1
Pulizia ........................................................ 7-1
R
Ricerca ed eliminazione guasti................ 6-36
Rimessaggio.............................................. 7-3
Rodaggio ................................................... 5-4

INDICE ANALITICO

Ruote .......................................................6-23
S
Sella del pilota, regolazione.....................3-15
Selle .........................................................3-13
Sistema immobilizzatore ............................3-1
Spia d’avvertimento problemi al motore ....3-3
Spia immobilizer ........................................3-3
Spia luce abbagliante ................................3-3
Spie di segnalazione e di avvertimento .....3-3
Spie indicatori di direzione .........................3-3
Sterzo, controllo .......................................6-29
T
Tabelle di ricerca ed eliminazione
guasti .....................................................6-37
Tachimetro .................................................3-4
Tappo del serbatoio del carburante .........3-11
V
Vani portaoggetti .....................................3-15

STAMPATO SU CARTA RICICLATA
YAMAHA MOTOR CO., LTD.
PRINTED IN JAPAN
2005.8–1.5×1 !
(H)

STAMPATO SU CARTA RICICLATA
YAMAHA MOTOR CO., LTD.
PRINTED IN JAPAN
2005.8–1.5×1 !
(H)
