YAMAHA MAJESTY 400 2006 Manuale duso (in Italian)

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI

6-2
2
3
4
5
67
8
9

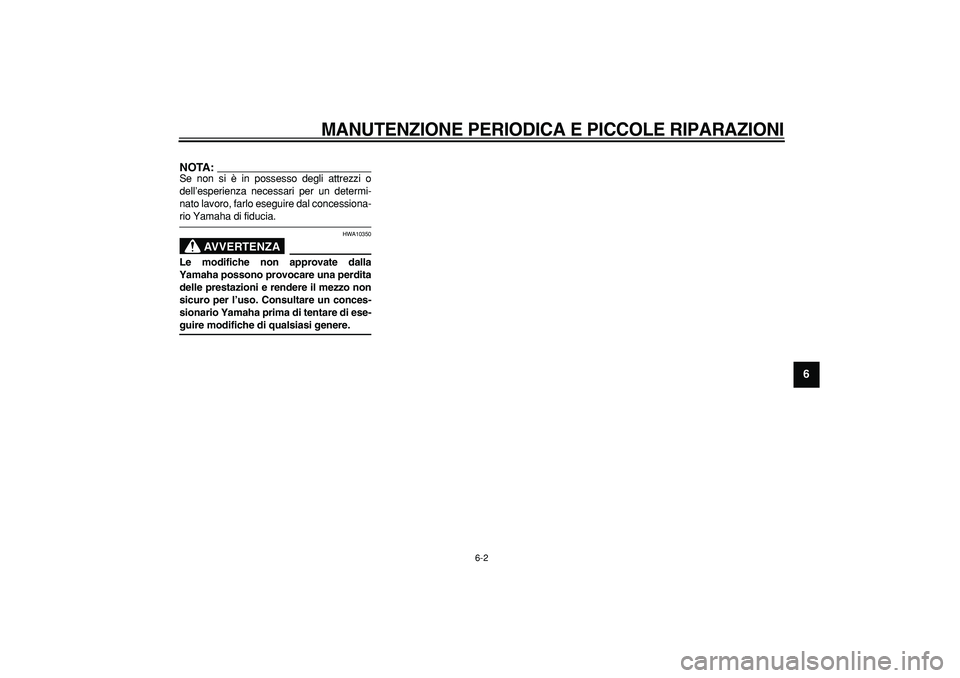

NOTA:

Se non si è in possesso degli attrezzi o
dell’esperienza necessari per un determi-
nato lavoro, farlo eseguire dal concessiona-
rio Yamaha di fiducia.
AVVERTENZA

HWA10350
Le modifiche non approvate dalla
Yamaha possono provocare una perdita
delle prestazioni e rendere il mezzo non
sicuro per l’uso. Consultare un conces-
sionario Yamaha prima di tentare di ese-
guire modifiche di qualsiasi genere.

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-3
1
2
3
4
5
6
7
8
9

HAU17705

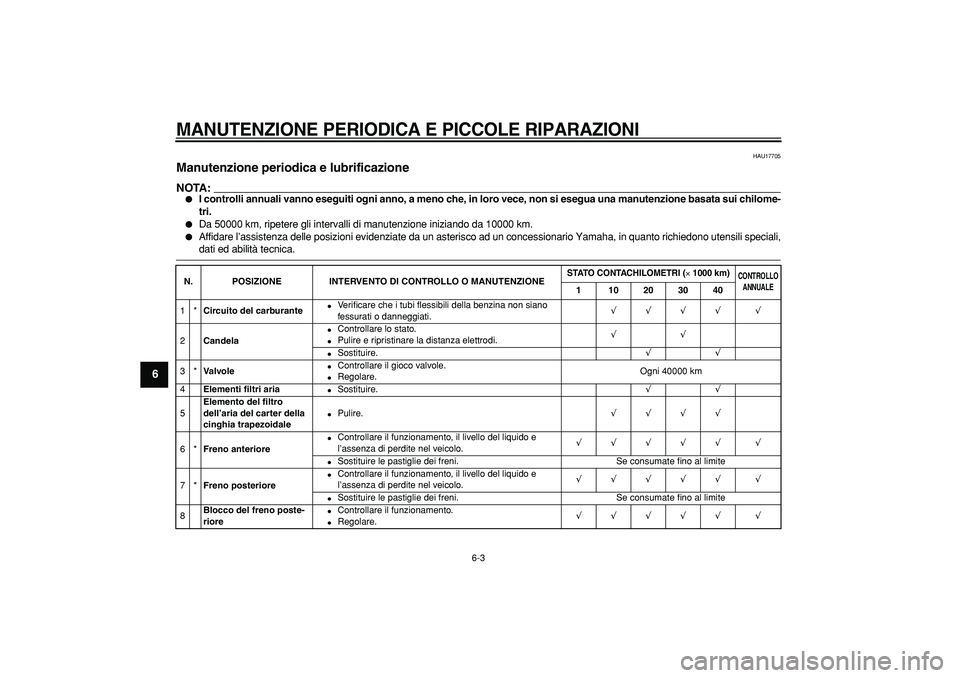

Manutenzione periodica e lubrificazione
NOTA:


I controlli annuali vanno eseguiti ogni anno, a meno che, in loro vece, \
non si esegua una manutenzione basata sui chilome-
tri.

Da 50000 km, ripetere gli intervalli di manutenzione iniziando da 10000 \
km.

Affidare l’assistenza delle posizioni evidenziate da un asterisco ad \
un concessionario Yamaha, in quanto richiedono utensili sp eciali,
dati ed abilità tecnica.
N. POSIZIONE INTERVENTO DI CONTROLLO O MANUTENZIONE
STATO CONTACHILOMETRI (

×

1000 km)

CONTROLLO ANNUALE

1 10203040

1*
Circuito del carburante

Verificare che i tubi flessibili della benzina non siano
fessurati o danneggiati.
√√√√ √

2
Candela

Controllare lo stato.

Pulire e ripristinare la distanza elettrodi.
√√

Sostituire.
√√

3*
Valvole

Controllare il gioco valvole.

Regolare. Ogni 40000 km
4
Elementi filtri aria

Sostituire.
√√

5
Elemento del filtro
dell ’aria del carter della
cinghia trapezoidale

Pulire.
√√√√

6*
Freno anteriore

Controllare il funzionamento, il livello del liquido e
l’assenza di perdite nel veicolo.
√√√√√ √

Sostituire le pastiglie dei freni. Se consumate fino al limite
7*
Freno posteriore

Controllare il funzionamento, il livello del liquido e
l’assenza di perdite nel veicolo.
√√√√√ √

Sostituire le pastiglie dei freni. Se consumate fino al limite
8
Blocco del freno poste-
riore

Controllare il funzionamento.

Regolare.
√√√√√ √

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI

6-4
2
3
4
5
67
8
9

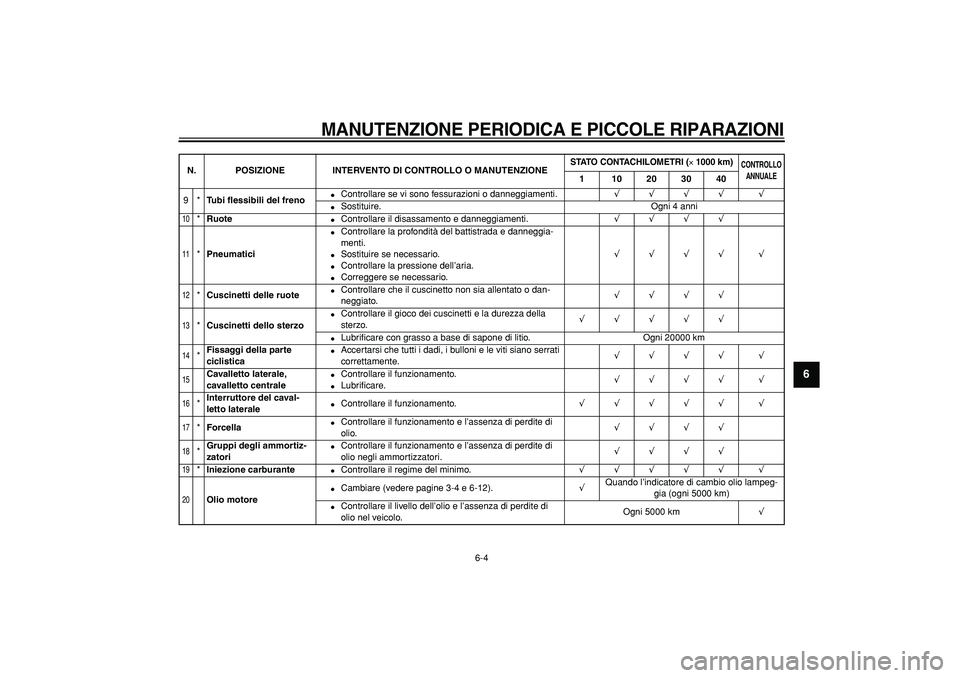

9*
Tubi flessibili del freno

Controllare se vi sono fessurazioni o danneggiamenti.
√√√√ √

Sostituire. Ogni 4 anni
10

*
Ruote

Controllare il disassamento e danneggiamenti.
√√√√
11

*
Pneumatici

Controllare la profondità del battistrada e danneggia-
menti.

Sostituire se necessario.

Controllare la pressione dell’aria.

Correggere se necessario.
√√√√ √
12

*
Cuscinetti delle ruote

Controllare che il cuscinetto non sia allentato o dan-
neggiato.
√√√√
13

*
Cuscinetti dello sterzo

Controllare il gioco dei cuscinetti e la durezza della
sterzo.
√√√√√

Lubrificare con grasso a base di sapone di litio. Ogni 20000 km
14

*
Fissaggi della parte
ciclistica

Accertarsi che tutti i dadi, i bulloni e le viti siano serrati
correttamente.
√√√√ √
15

Cavalletto laterale,
cavalletto centrale

Controllare il funzionamento.

Lubrificare.
√√√√ √
16

*
Interruttore del caval-
letto laterale

Controllare il funzionamento.
√√√√√ √
17

*
Forcella

Controllare il funzionamento e l’assenza di perdite di
olio.
√√√√
18

*
Gruppi degli ammortiz-
zatori

Controllare il funzionamento e l’assenza di perdite di
olio negli ammortizzatori.
√√√√
19

*
Iniezione carburante

Controllare il regime del minimo.
√√√√√ √
20

Olio motore

Cambiare (vedere pagine 3-4 e 6-12).
√
Quando l’indicatore di cambio olio lampeg-
gia (ogni 5000 km)

Controllare il livello dell’olio e l’assenza di perdite di
olio nel veicolo.Ogni 5000 km
√
N. POSIZIONE INTERVENTO DI CONTROLLO O MANUTENZIONE
STATO CONTACHILOMETRI (

×

1000 km)

CONTROLLO
ANNUALE

1 10203040

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI

6-5
1
2
3
4
5
6
7
8
9

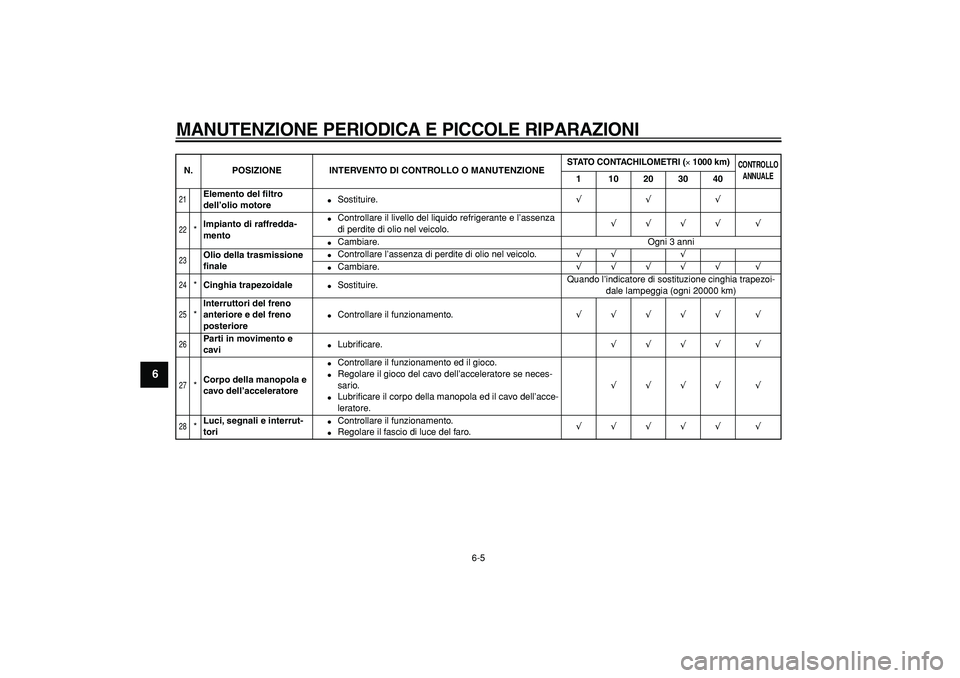

21

Elemento del filtro
dell’olio motore

Sostituire.
√√√
22

*
Impianto di raffredda-
mento

Controllare il livello del liquido refrigerante e l’assenza
di perdite di olio nel veicolo.
√√√√ √

Cambiare. Ogni 3 anni
23

Olio della trasmissione
finale

Controllare l’assenza di perdite di olio nel veicolo.
√√ √

Cambiare.
√√√√√ √
24

*
Cinghia trapezoidale

Sostituire.Quando l’indicatore di sostituzione cinghia trapezoi-
dale lampeggia (ogni 20000 km)
25

*
Interruttori del freno
anteriore e del freno
posteriore

Controllare il funzionamento.
√√√√√ √
26

Parti in movimento e
cavi

Lubrificare.
√√√√ √
27

*
Corpo della manopola e
cavo dell’acceleratore

Controllare il funzionamento ed il gioco.

Regolare il gioco del cavo dell’acceleratore se neces-
sario.

Lubrificare il corpo della manopola ed il cavo dell’acce-
leratore.
√√√√ √
28

*
Luci, segnali e interrut-
tori

Controllare il funzionamento.

Regolare il fascio di luce del faro.
√√√√√ √
N. POSIZIONE INTERVENTO DI CONTROLLO O MANUTENZIONE
STATO CONTACHILOMETRI (

×

1000 km)

CONTROLLO
ANNUALE

1 10203040

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-6 2
3
4
5
67
8
9

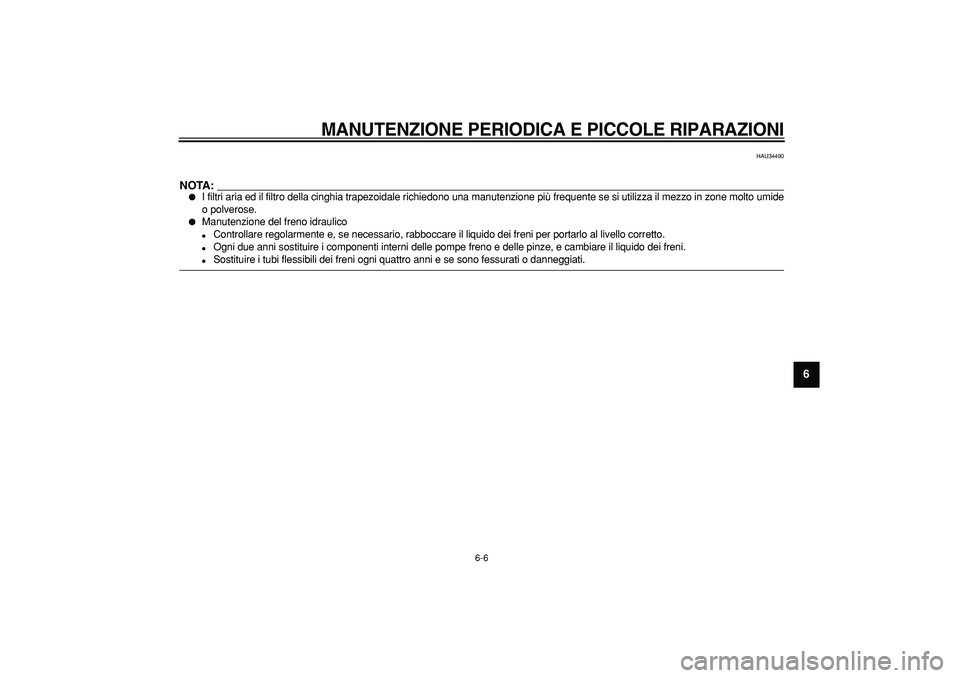

HAU34490
NOTA:


I filtri aria ed il filtro della cinghia trapezoidale richiedono una man\
utenzione più frequente se si utilizza il mezzo in zone molto umide
o polverose.

Manutenzione del freno idraulico

Controllare regolarmente e, se necessario, rabboccare il liquido dei fre\
ni per portarlo al livello corretto.

Ogni due anni sostituire i componenti interni delle pompe freno e delle \
pinze, e cambiare il liquido dei freni.

Sostituire i tubi flessibili dei freni ogni quattro anni e se sono fessu\
rati o danneggiati.

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI

6-7
1
2
3
4
5
6
7
8
9

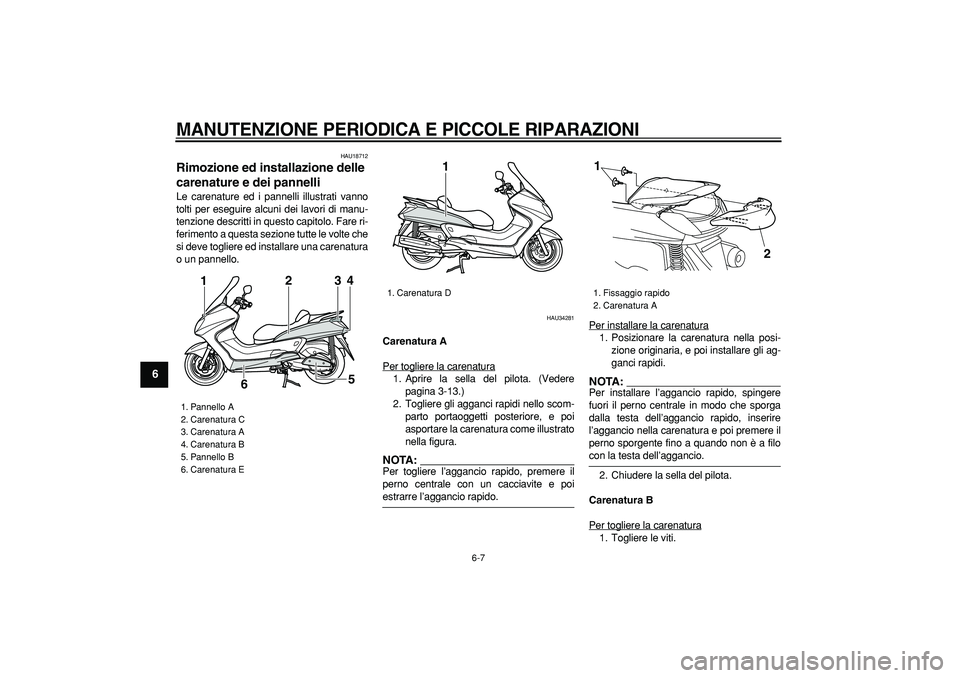

HAU18712
Rimozione ed installazione delle
carenature e dei pannelli
Le carenature ed i pannelli illustrati vanno
tolti per eseguire alcuni dei lavori di manu-
tenzione descritti in questo capitolo. Fare ri-
ferimento a questa sezione tutte le volte che
si deve togliere ed installare una carenatura
o un pannello.
HAU34281
Carenatura A
Per togliere la carenatura
1. Aprire la sella del pilota. (Vedere
pagina 3-13.)
2. Togliere gli agganci rapidi nello scom-
parto portaoggetti posteriore, e poi
asportare la carenatura come illustrato
nella figura.NOTA:

Per togliere l’aggancio rapido, premere il
perno centrale con un cacciavite e poi
estrarre l’aggancio rapido.Per installare la carenatura
1. Posizionare la carenatura nella posi-
zione originaria, e poi installare gli ag-
ganci rapidi.NOTA:

Per installare l’aggancio rapido, spingere
fuori il perno centrale in modo che sporga
dalla testa dell’aggancio rapido, inserire
l’aggancio nella carenatura e poi premere il
perno sporgente fino a quando non è a filo
con la testa dell’aggancio.
2. Chiudere la sella del pilota.
Carenatura B
Per togliere la carenatura
1. Togliere le viti.

1. Pannello A
2. Carenatura C
3. Carenatura A
4. Carenatura B
5. Pannello B
6. Carenatura E
2
3
4
5
6 1

1. Carenatura D
1

1. Fissaggio rapido
2. Carenatura A
1
2

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI

6-8
2
3
4
5
67
8
9

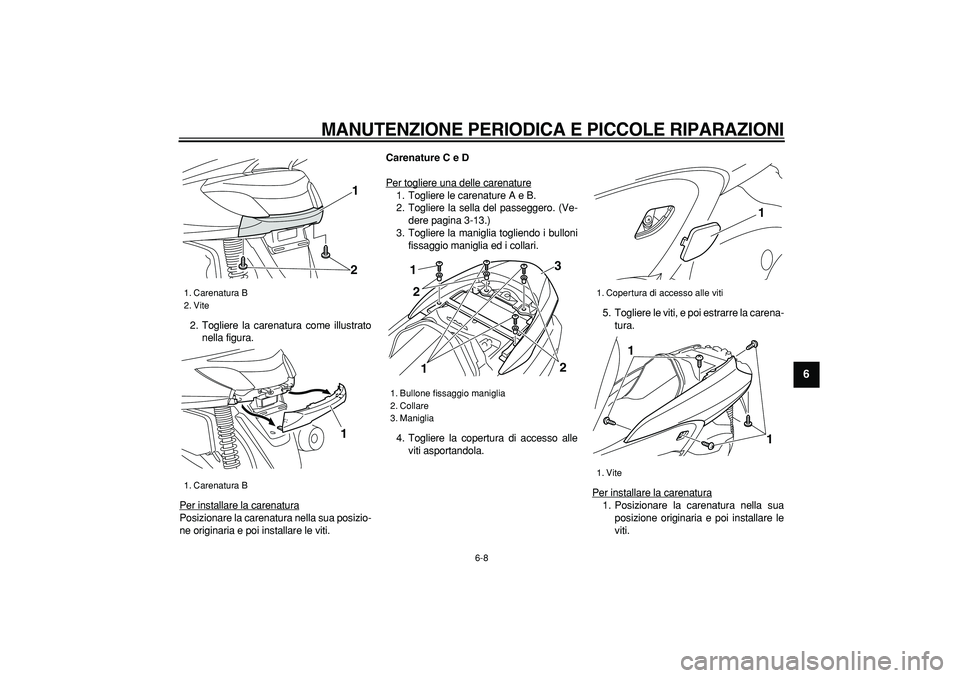

2. Togliere la carenatura come illustrato
nella figura.
Per installare la carenatura
Posizionare la carenatura nella sua posizio-
ne originaria e poi installare le viti.
Carenature C e D
Per togliere una delle carenature
1. Togliere le carenature A e B.
2. Togliere la sella del passeggero. (Ve-
dere pagina 3-13.)
3. Togliere la maniglia togliendo i bulloni
fissaggio maniglia ed i collari.
4. Togliere la copertura di accesso alle
viti asportandola.5. Togliere le viti, e poi estrarre la carena-
tura.
Per installare la carenatura
1. Posizionare la carenatura nella sua
posizione originaria e poi installare le
viti.

1. Carenatura B
2. Vite
1. Carenatura B
1
2
1

1. Bullone fissaggio maniglia
2. Collare
3. Maniglia
1
3
12
2

1. Copertura di accesso alle viti
1. Vite
1
1
1

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI

6-9
1
2
3
4
5
6
7
8
9

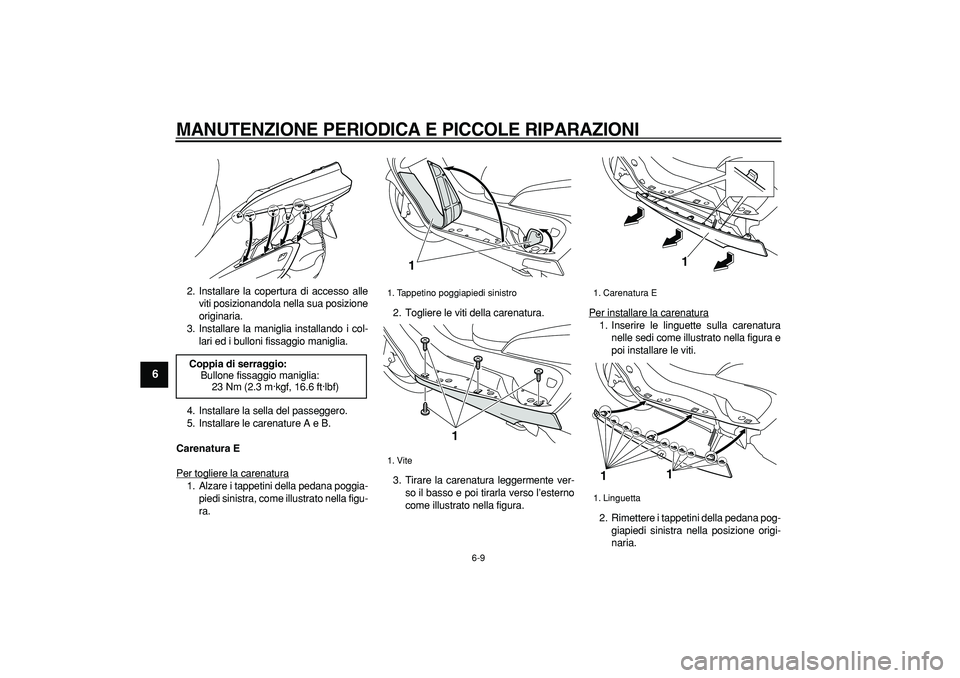

2. Installare la copertura di accesso alle
viti posizionandola nella sua posizione
originaria.
3. Installare la maniglia installando i col-
lari ed i bulloni fissaggio maniglia.
4. Installare la sella del passeggero.
5. Installare le carenature A e B.
Carenatura E
Per togliere la carenatura
1. Alzare i tappetini della pedana poggia-
piedi sinistra, come illustrato nella figu-
ra.2. Togliere le viti della carenatura.
3. Tirare la carenatura leggermente ver-
so il basso e poi tirarla verso l’esterno
come illustrato nella figura.Per installare la carenatura
1. Inserire le linguette sulla carenatura
nelle sedi come illustrato nella figura e
poi installare le viti.
2. Rimettere i tappetini della pedana pog-
giapiedi sinistra nella posizione origi-
naria.
Coppia di serraggio:
Bullone fissaggio maniglia:
23 Nm (2.3 m·kgf, 16.6 ft·lbf)

1. Tappetino poggiapiedi sinistro
1. Vite
1
1
1. Carenatura E
1. Linguetta
1
1
1

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI

6-10
2
3
4
5
67
8
9

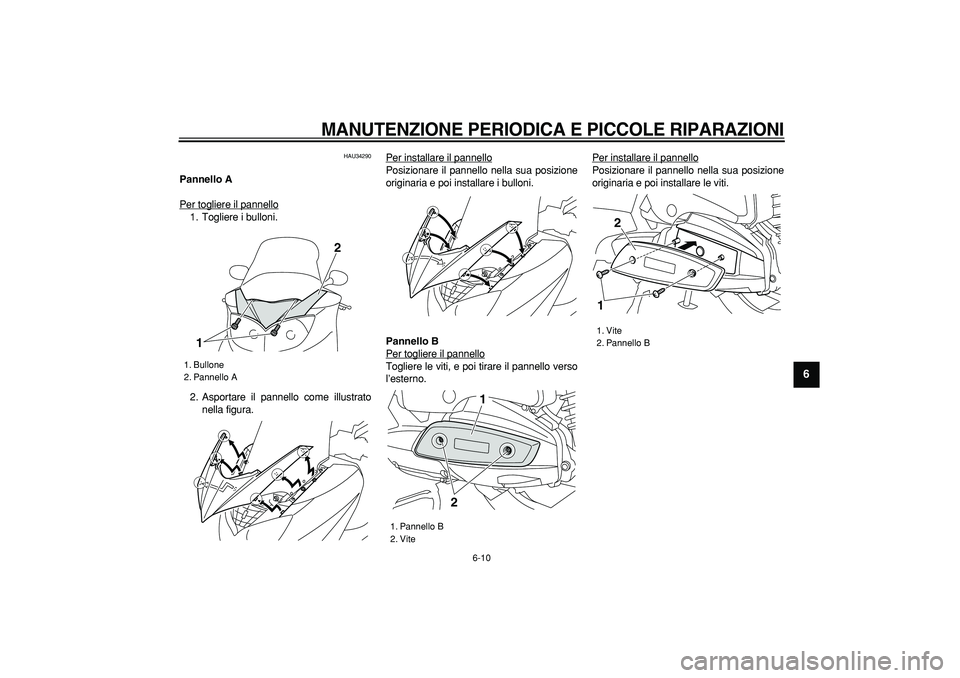

HAU34290
Pannello A
Per togliere il pannello
1. Togliere i bulloni.
2. Asportare il pannello come illustrato
nella figura.Per installare il pannello
Posizionare il pannello nella sua posizione
originaria e poi installare i bulloni.
Pannello B
Per togliere il pannelloTogliere le viti, e poi tirare il pannello verso
l’esterno.Per installare il pannello
Posizionare il pannello nella sua posizione
originaria e poi installare le viti.

1. Bullone
2. Pannello A
2
1

1. Pannello B
2. Vite21
1. Vite
2. Pannello B
12

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI

6-11
1
2
3
4
5
6
7
8
9

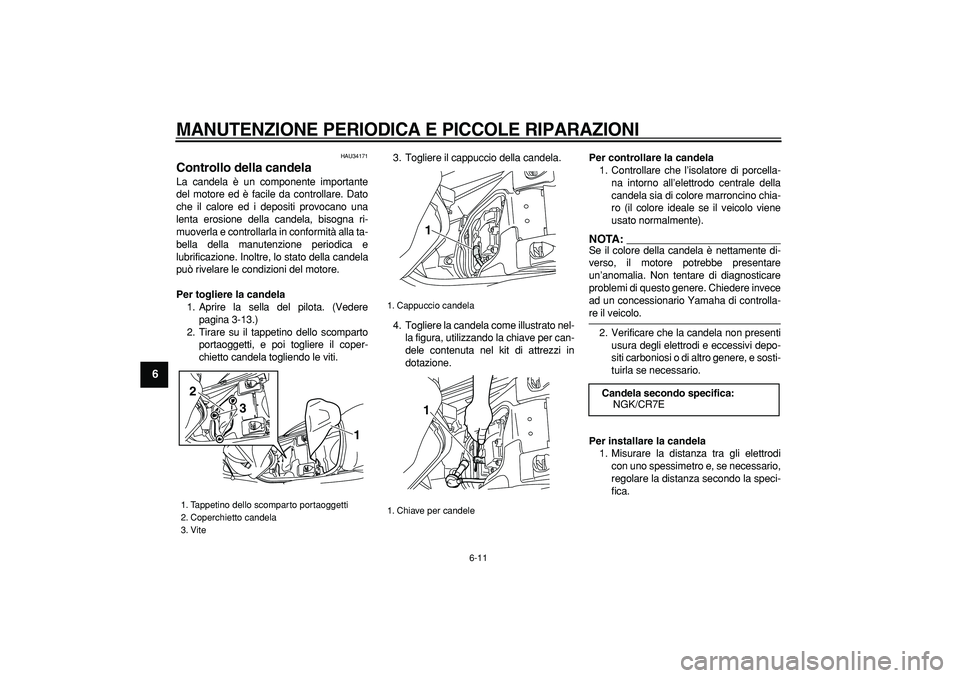

HAU34171
Controllo della candela
La candela è un componente importante
del motore ed è facile da controllare. Dato
che il calore ed i depositi provocano una
lenta erosione della candela, bisogna ri-
muoverla e controllarla in conformità alla ta-
bella della manutenzione periodica e
lubrificazione. Inoltre, lo stato della candela
può rivelare le condizioni del motore.
Per togliere la candela
1. Aprire la sella del pilota. (Vedere
pagina 3-13.)
2. Tirare su il tappetino dello scomparto
portaoggetti, e poi togliere il coper-
chietto candela togliendo le viti.3. Togliere il cappuccio della candela.
4. Togliere la candela come illustrato nel-
la figura, utilizzando la chiave per can-
dele contenuta nel kit di attrezzi in
dotazione.
Per controllare la candela
1. Controllare che l’isolatore di porcella-
na intorno all’elettrodo centrale della
candela sia di colore marroncino chia-
ro (il colore ideale se il veicolo viene
usato normalmente).
NOTA:

Se il colore della candela è nettamente di-
verso, il motore potrebbe presentare
un’anomalia. Non tentare di diagnosticare
problemi di questo genere. Chiedere invece
ad un concessionario Yamaha di controlla-
re il veicolo.
2. Verificare che la candela non presenti
usura degli elettrodi e eccessivi depo-
siti carboniosi o di altro genere, e sosti-
tuirla se necessario.
Per installare la candela
1. Misurare la distanza tra gli elettrodi
con uno spessimetro e, se necessario,
regolare la distanza secondo la speci-
fica.
1. Tappetino dello scomparto portaoggetti
2. Coperchietto candela
3. Vite
1
2
3

1. Cappuccio candela
1. Chiave per candele
11

Candela secondo specifica:
NGK/CR7E
