donc pas une anomalie.

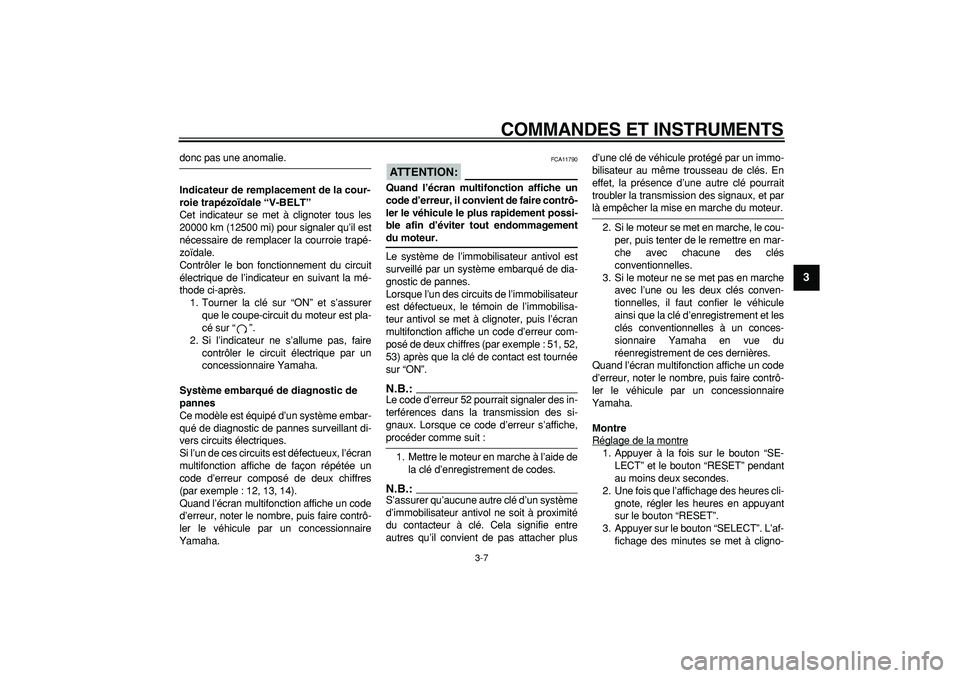

Indicateur de remplacement de la cour-
roie trapézoïdale “V-BELT”
Cet indicateur se met à clignoter tous les
20000 km (12500 mi) pour signaler qu’il est
nécessaire de remplacer la courroie trapé-
zoïdale.
Contrôler le bon fonctionnement du circuit
électrique de l’indicateur en suivant la mé-
thode ci-après.
1. Tourner la clé sur “ON” et s’assurer
que le coupe-circuit du moteur est pla-
cé sur “ ”.
2. Si l’indicateur ne s’allume pas, faire
contrôler le circuit électrique par un
concessionnaire Yamaha.
Système embarqué de diagnostic de
pannes
Ce modèle est équipé d’un système embar-
qué de diagnostic de pannes surveillant di-
vers circuits électriques.
Si l’un de ces circuits est défectueux, l’écran
multifonction affiche de façon répétée un
code d’erreur composé de deux chiffres
(par exemple : 12, 13, 14).
Quand l’écran multifonction affiche un code
d’erreur, noter le nombre, puis faire contrô-
ler le véhicule par un concessionnaire
Yamaha.
ATTENTION:

FCA11790
Quand l’écran multifonction affiche un
code d’erreur, il convient de faire contrô-
ler le véhicule le plus rapidement possi-
ble afin d’éviter tout endommagement
du moteur.
Le système de l’immobilisateur antivol est
surveillé par un système embarqué de dia-
gnostic de pannes.
Lorsque l’un des circuits de l’immobilisateur
est défectueux, le témoin de l’immobilisa-
teur antivol se met à clignoter, puis l’écran
multifonction affiche un code d’erreur com-
posé de deux chiffres (par exemple : 51, 52,
53) après que la clé de contact est tournée
sur “ON”.
N.B.:

Le code d’erreur 52 pourrait signaler des in-
terférences dans la transmission des si-
gnaux. Lorsque ce code d’erreur s’affiche,
procéder comme suit :
1. Mettre le moteur en marche à l’aide de
la clé d’enregistrement de codes.
N.B.:

S’assurer qu’aucune autre clé d’un système
d’immobilisateur antivol ne soit à proximité
du contacteur à clé. Cela signifie entre
autres qu’il convient de pas attacher plusd’une clé de véhicule protégé par un immo-
bilisateur au même trousseau de clés. En
effet, la présence d’une autre clé pourrait
troubler la transmission des signaux, et par
là empêcher la mise en marche du moteur.
2. Si le moteur se met en marche, le cou-
per, puis tenter de le remettre en mar-
che avec chacune des clés
conventionnelles.
3. Si le moteur ne se met pas en marche
avec l’une ou les deux clés conven-
tionnelles, il faut confier le véhicule
ainsi que la clé d’enregistrement et les
clés conventionnelles à un conces-
sionnaire Yamaha en vue du
réenregistrement de ces dernières.
Quand l’écran multifonction affiche un code
d’erreur, noter le nombre, puis faire contrô-
ler le véhicule par un concessionnaire
Yamaha.

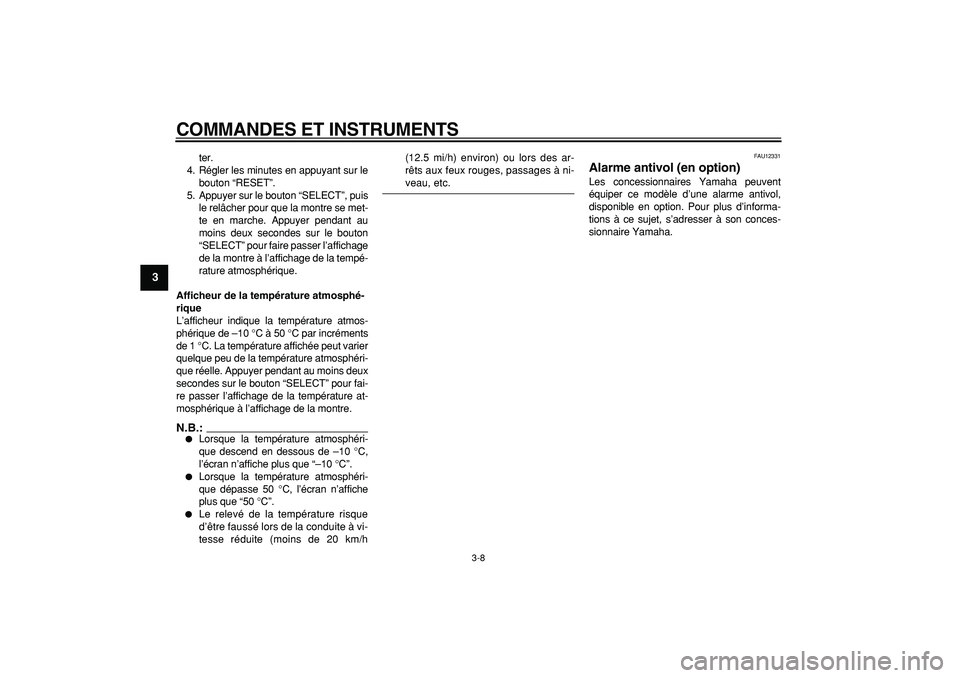

Montre
Réglage de la montre
1. Appuyer à la fois sur le bouton “SE-
LECT” et le bouton “RESET” pendant
au moins deux secondes.
2. Une fois que l’affichage des heures cli-
gnote, régler les heures en appuyant
sur le bouton “RESET”.
3. Appuyer sur le bouton “SELECT”. L’af-
fichage des minutes se met à cligno-

COMMANDES ET INSTRUMENTS
3-8
1
2
3
4
5
6
7
8
9

ter.
4. Régler les minutes en appuyant sur le
bouton “RESET”.
5. Appuyer sur le bouton “SELECT”, puis
le relâcher pour que la montre se met-
te en marche. Appuyer pendant au
moins deux secondes sur le bouton
“SELECT” pour faire passer l’affichage
de la montre à l’affichage de la tempé-
rature atmosphérique.
Afficheur de la température atmosphé-
rique
L’afficheur indique la température atmos-
phérique de –10 °C à 50 °C par incréments
de 1 °C. La température affichée peut varier
quelque peu de la température atmosphéri-
que réelle. Appuyer pendant au moins deux
secondes sur le bouton “SELECT” pour fai-
re passer l’affichage de la température at-
mosphérique à l’affichage de la montre.
N.B.:


Lorsque la température atmosphéri-
que descend en dessous de –10 °C,
l’écran n’affiche plus que “–10 °C”.

Lorsque la température atmosphéri-
que dépasse 50 °C, l’écran n’affiche
plus que “50 °C”.

Le relevé de la température risque
d’être faussé lors de la conduite à vi-
tesse réduite (moins de 20 km/h(12.5 mi/h) environ) ou lors des ar-
rêts aux feux rouges, passages à ni-
veau, etc.
FAU12331
Alarme antivol (en option)
Les concessionnaires Yamaha peuvent
équiper ce modèle d’une alarme antivol,
disponible en option. Pour plus d’informa-
tions à ce sujet, s’adresser à son conces-
sionnaire Yamaha.

COMMANDES ET INSTRUMENTS
3-9
2
34
5
6
7
8
9

FAU12344
Combinés de contacteurs
GaucheDroite
FAU12360
Contacteur d’appel de phare “PASS”
Appuyer sur ce contacteur afin d’effectuer
un appel de phare.
FAU12400
Inverseur feu de route/feu de croisement
“/”
Placer ce contacteur sur “ ” pour allumer
le feu de route et sur “ ” pour allumer le
feu de croisement.
FAU12460
Contacteur des clignotants “/”
Pour signaler un virage à droite, pousser cecontacteur vers la position “ ”. Pour si-
gnaler un virage à gauche, pousser ce con-
tacteur vers la position “ ”. Une fois
relâché, le contacteur retourne à sa position
centrale. Pour éteindre les clignotants, ap-
puyer sur le contacteur après que celui-ci
est revenu à sa position centrale.
FAU12500
Contacteur d’avertisseur “”
Appuyer sur ce contacteur afin de faire re-
tentir l’avertisseur.
FAU12660
Coupe-circuit du moteur “/”
Placer ce contacteur sur “ ” avant de met-
tre le moteur en marche. En cas d’urgence,
comme par exemple, lors d’une chute ou
d’un blocage de câble des gaz, placer ce
contacteur sur “ ” afin de couper le mo-
teur.
FAU12720
Contacteur du démarreur “”
Appuyer sur ce contacteur tout en action-
nant le frein avant ou arrière afin de lancer
le moteur à l’aide du démarreur.
ATTENTION:

FCA10050
Avant de mettre le moteur en marche, il
convient de lire les instructions de mise
1. Contacteur d’appel de phare “PASS”
2. Inverseur feu de route/feu de croisement
“ / ”
3. Contacteur des clignotants “ / ”
4. Contacteur d’avertisseur “ ”
1
2
3
4

1. Coupe-circuit du moteur “ / ”
2. Contacteur des feux de détresse “ ”
3. Contacteur du démarreur “ ”
1
2
3

COMMANDES ET INSTRUMENTS
3-10
1
2
3
4
5
6
7
8
9

en marche figurant à la page 5-1.
FAU12732
Contacteur des feux de détresse “”
Quand la clé de contact est sur “ON” ou
“ ”, ce contacteur permet d’enclencher
les feux de détresse, c.-à-d. le clignotement
simultané de tous les clignotants.
Les feux de détresse s’utilisent en cas d’ur-
gence ou pour avertir les autres automobi-
listes du stationnement du véhicule à un
endroit pouvant représenter un danger.
ATTENTION:

FCA10061
Ne pas laisser les feux de détresse trop
longtemps allumés lorsque le moteur
est coupé, car la batterie pourrait se dé-
charger.

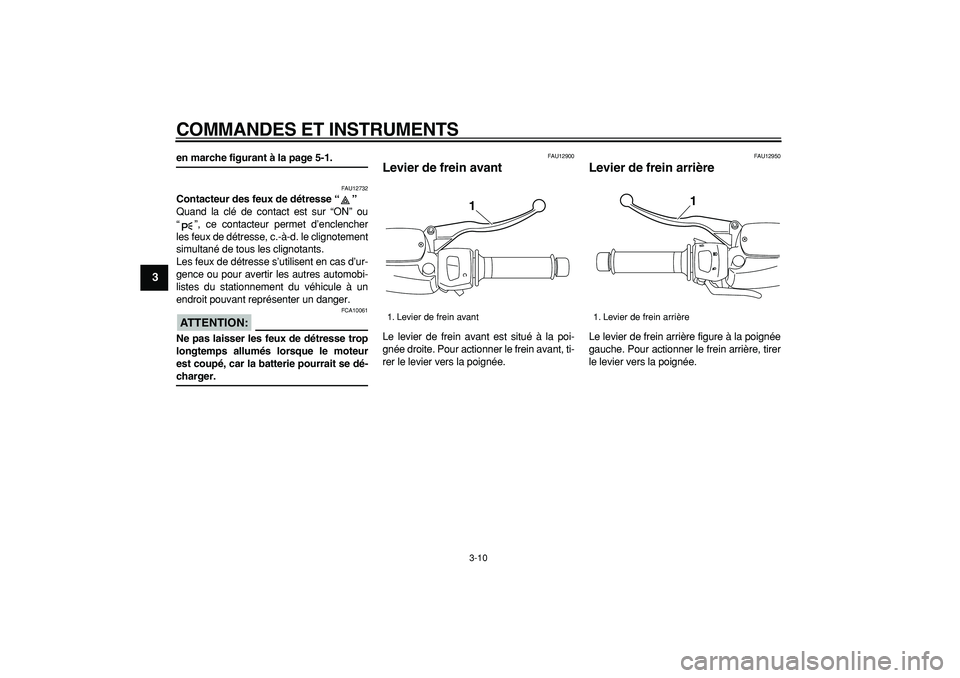

FAU12900
Levier de frein avant
Le levier de frein avant est situé à la poi-
gnée droite. Pour actionner le frein avant, ti-
rer le levier vers la poignée.
FAU12950
Levier de frein arrière
Le levier de frein arrière figure à la poignée
gauche. Pour actionner le frein arrière, tirer
le levier vers la poignée.
1. Levier de frein avant
1

1. Levier de frein arrière
1

COMMANDES ET INSTRUMENTS
3-11
2
34
5
6
7
8
9

FAU12962

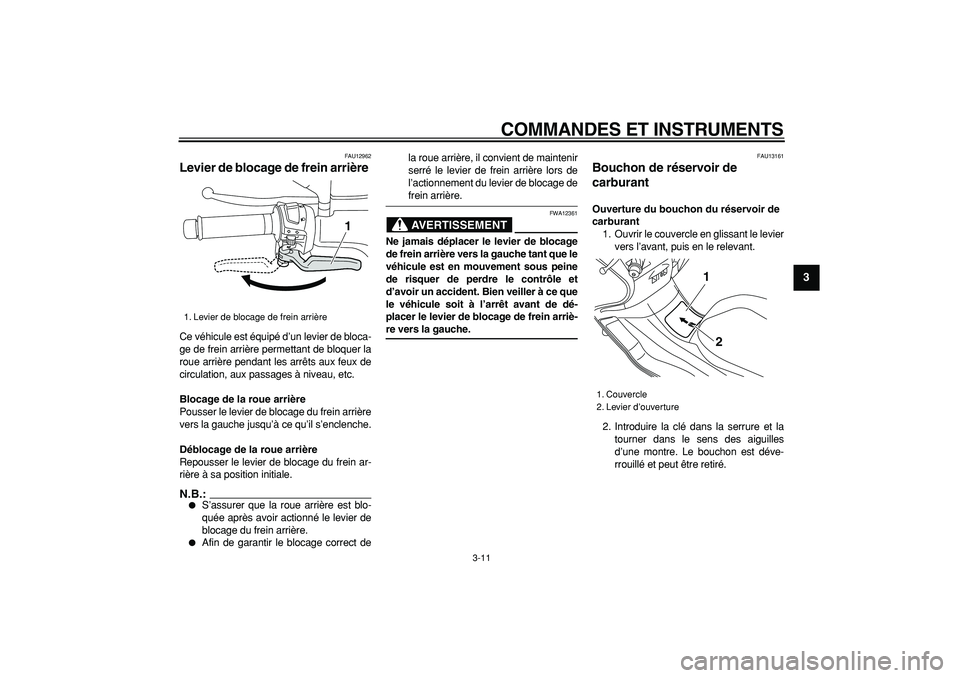

Levier de blocage de frein arrière
Ce véhicule est équipé d’un levier de bloca-
ge de frein arrière permettant de bloquer la
roue arrière pendant les arrêts aux feux de
circulation, aux passages à niveau, etc.
Blocage de la roue arrière
Pousser le levier de blocage du frein arrière
vers la gauche jusqu’à ce qu’il s’enclenche.
Déblocage de la roue arrière
Repousser le levier de blocage du frein ar-
rière à sa position initiale.
N.B.:


S’assurer que la roue arrière est blo-
quée après avoir actionné le levier de
blocage du frein arrière.

Afin de garantir le blocage correct dela roue arrière, il convient de maintenir
serré le levier de frein arrière lors de
l’actionnement du levier de blocage de
frein arrière.
AVERTISSEMENT

FWA12361
Ne jamais déplacer le levier de blocage
de frein arrière vers la gauche tant que le
véhicule est en mouvement sous peine
de risquer de perdre le contrôle et
d’avoir un accident. Bien veiller à ce que
le véhicule soit à l’arrêt avant de dé-
placer le levier de blocage de frein arriè-
re vers la gauche.
FAU13161
Bouchon de réservoir de
carburant
Ouverture du bouchon du réservoir de
carburant
1. Ouvrir le couvercle en glissant le levier
vers l’avant, puis en le relevant.
2. Introduire la clé dans la serrure et la
tourner dans le sens des aiguilles
d’une montre. Le bouchon est déve-
rrouillé et peut être retiré.
1. Levier de blocage de frein arrière
1

1. Couvercle
2. Levier d’ouverture
2 1

COMMANDES ET INSTRUMENTS
3-12
1
2
3
4
5
6
7
8
9

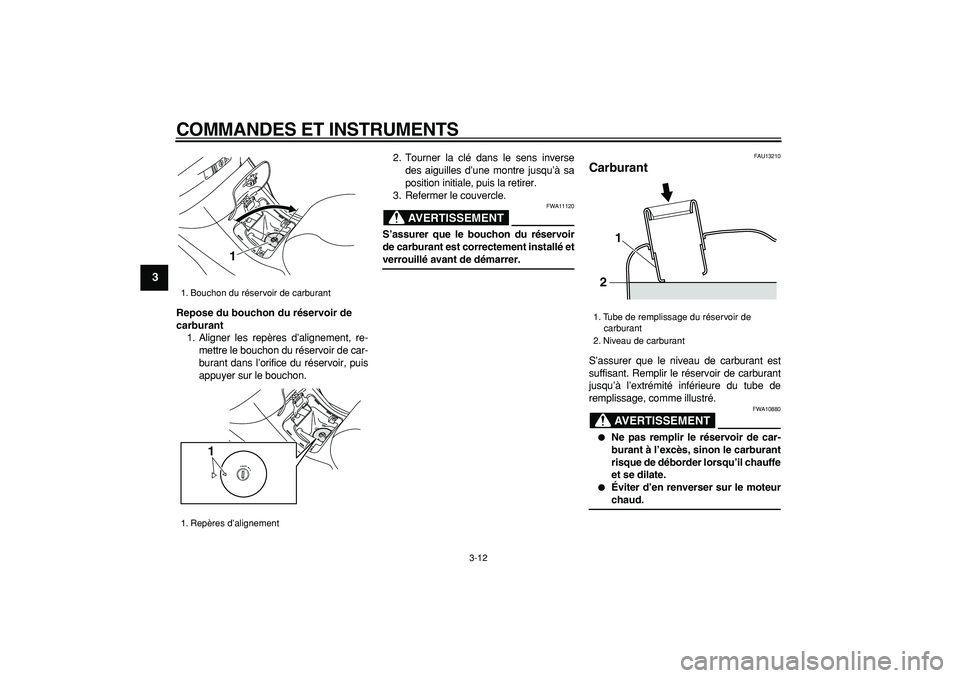

Repose du bouchon du réservoir de
carburant
1. Aligner les repères d’alignement, re-
mettre le bouchon du réservoir de car-
burant dans l’orifice du réservoir, puis
appuyer sur le bouchon.2. Tourner la clé dans le sens inverse
des aiguilles d’une montre jusqu’à sa
position initiale, puis la retirer.
3. Refermer le couvercle.
AVERTISSEMENT

FWA11120
S’assurer que le bouchon du réservoir
de carburant est correctement installé et
verrouillé avant de démarrer.
FAU13210
Carburant
S’assurer que le niveau de carburant est
suffisant. Remplir le réservoir de carburant
jusqu’à l’extrémité inférieure du tube de
remplissage, comme illustré.
AVERTISSEMENT

FWA10880

Ne pas remplir le réservoir de car-
burant à l’excès, sinon le carburant
risque de déborder lorsqu’il chauffe
et se dilate.

Éviter d’en renverser sur le moteur
chaud.
1. Bouchon du réservoir de carburant
1. Repères d’alignement
1
1

1. Tube de remplissage du réservoir de
carburant
2. Niveau de carburant
21

COMMANDES ET INSTRUMENTS
3-13
2
34
5
6
7
8
9
ATTENTION:

FCA10070
Essuyer immédiatement toute coulure
de carburant à l’aide d’un chiffon propre,
sec et doux. En effet, le carburant risque
d’abîmer les surfaces peintes ou les piè-
ces en plastique.

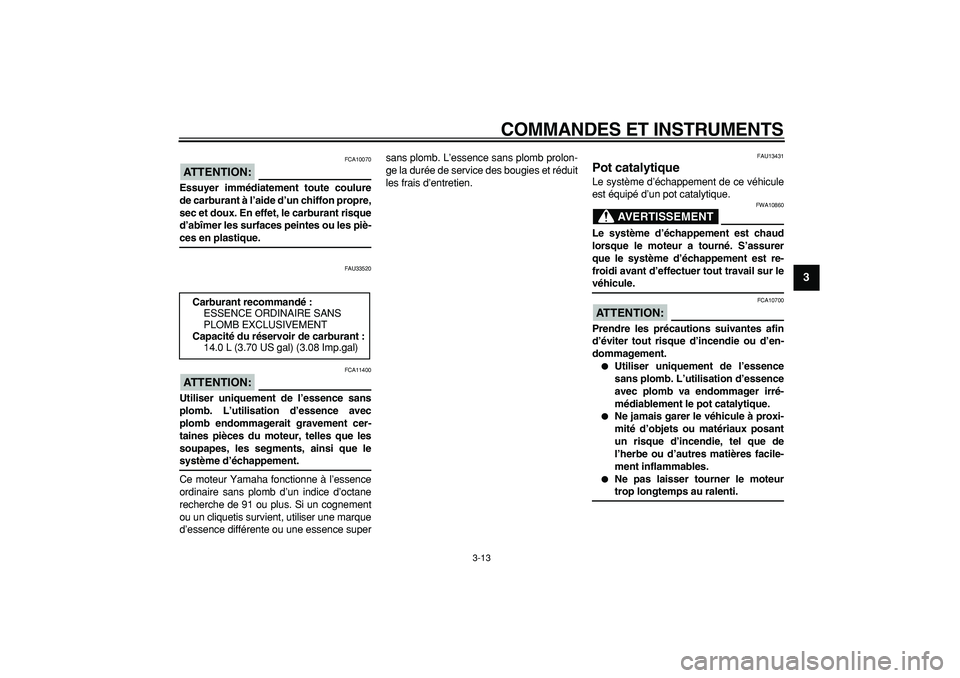

FAU33520
ATTENTION:

FCA11400
Utiliser uniquement de l’essence sans
plomb. L’utilisation d’essence avec
plomb endommagerait gravement cer-
taines pièces du moteur, telles que les
soupapes, les segments, ainsi que le
système d’échappement.
Ce moteur Yamaha fonctionne à l’essence
ordinaire sans plomb d’un indice d’octane
recherche de 91 ou plus. Si un cognement
ou un cliquetis survient, utiliser une marque
d’essence différente ou une essence supersans plomb. L’essence sans plomb prolon-
ge la durée de service des bougies et réduit
les frais d’entretien.
FAU13431
Pot catalytique
Le système d’échappement de ce véhicule
est équipé d’un pot catalytique.
AVERTISSEMENT

FWA10860
Le système d’échappement est chaud
lorsque le moteur a tourné. S’assurer
que le système d’échappement est re-
froidi avant d’effectuer tout travail sur le
véhicule.
ATTENTION:

FCA10700
Prendre les précautions suivantes afin
d’éviter tout risque d’incendie ou d’en-
dommagement.

Utiliser uniquement de l’essence
sans plomb. L’utilisation d’essence
avec plomb va endommager irré-
médiablement le pot catalytique.

Ne jamais garer le véhicule à proxi-
mité d’objets ou matériaux posant
un risque d’incendie, tel que de
l’herbe ou d’autres matières facile-
ment inflammables.

Ne pas laisser tourner le moteur
trop longtemps au ralenti. Carburant recommandé :
ESSENCE ORDINAIRE SANS
PLOMB EXCLUSIVEMENT
Capacité du réservoir de carburant :
14.0 L (3.70 US gal) (3.08 Imp.gal)

COMMANDES ET INSTRUMENTS
3-14
1
2
3
4
5
6
7
8
9

FAU34140

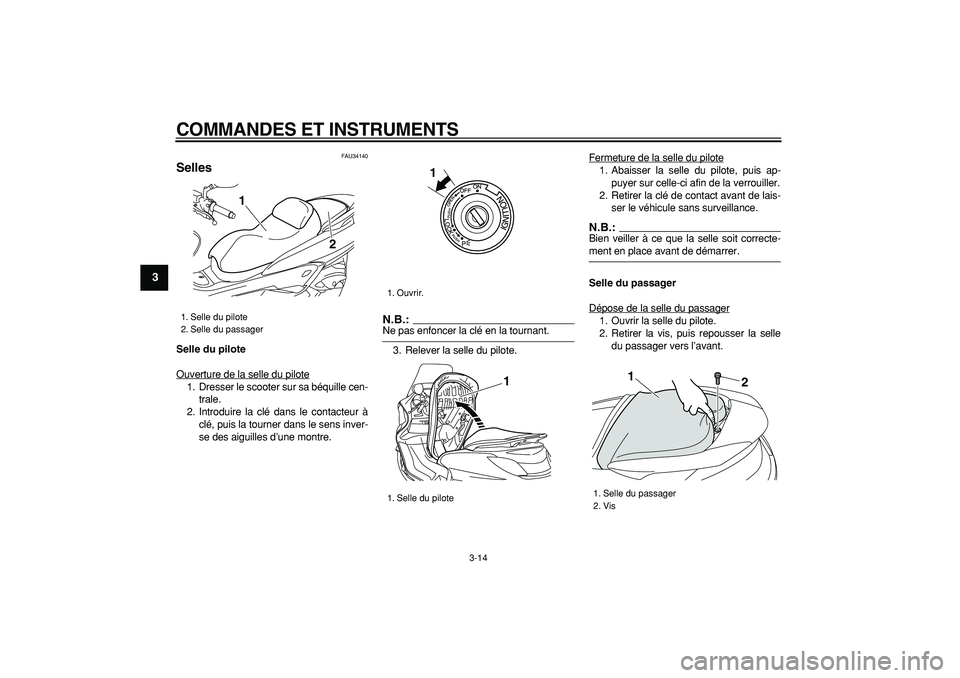

Selles
Selle du pilote
Ouverture de la selle du pilote
1. Dresser le scooter sur sa béquille cen-
trale.
2. Introduire la clé dans le contacteur à
clé, puis la tourner dans le sens inver-
se des aiguilles d’une montre.
N.B.:

Ne pas enfoncer la clé en la tournant.
3. Relever la selle du pilote.Fermeture de la selle du pilote
1. Abaisser la selle du pilote, puis ap-
puyer sur celle-ci afin de la verrouiller.
2. Retirer la clé de contact avant de lais-
ser le véhicule sans surveillance.N.B.:

Bien veiller à ce que la selle soit correcte-
ment en place avant de démarrer.
Selle du passager
Dépose de la selle du passager
1. Ouvrir la selle du pilote.
2. Retirer la vis, puis repousser la selle
du passager vers l’avant.

1. Selle du pilote
2. Selle du passager
2 1

1. Ouvrir.
1. Selle du pilote
1
1

1. Selle du passager
2. Vis
2 1

COMMANDES ET INSTRUMENTS
3-15
2
34
5
6
7
8
9

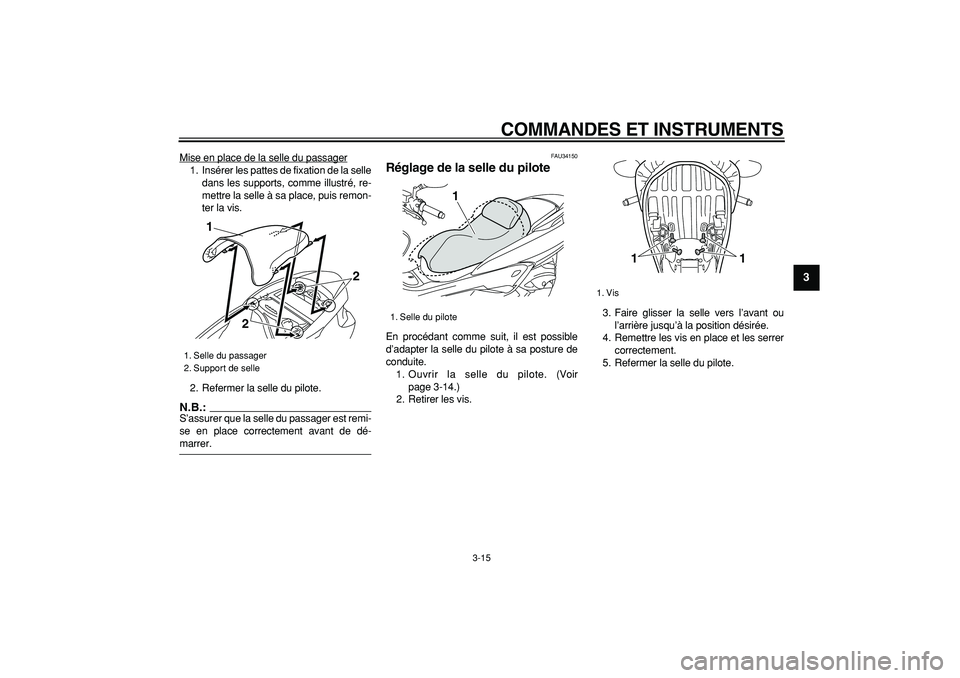

Mise en place de la selle du passager
1. Insérer les pattes de fixation de la selle
dans les supports, comme illustré, re-
mettre la selle à sa place, puis remon-
ter la vis.
2. Refermer la selle du pilote.N.B.:

S’assurer que la selle du passager est remi-
se en place correctement avant de dé-
marrer.
FAU34150
Réglage de la selle du pilote
En procédant comme suit, il est possible
d’adapter la selle du pilote à sa posture de
conduite.
1. Ouvrir la selle du pilote. (Voir
page 3-14.)
2. Retirer les vis.3. Faire glisser la selle vers l’avant ou
l’arrière jusqu’à la position désirée.
4. Remettre les vis en place et les serrer
correctement.
5. Refermer la selle du pilote.
1. Selle du passager
2. Support de selle
1
2
2

1. Selle du pilote1
1. Vis
11

COMMANDES ET INSTRUMENTS
3-16
1
2
3
4
5
6
7
8
9

FAU14492

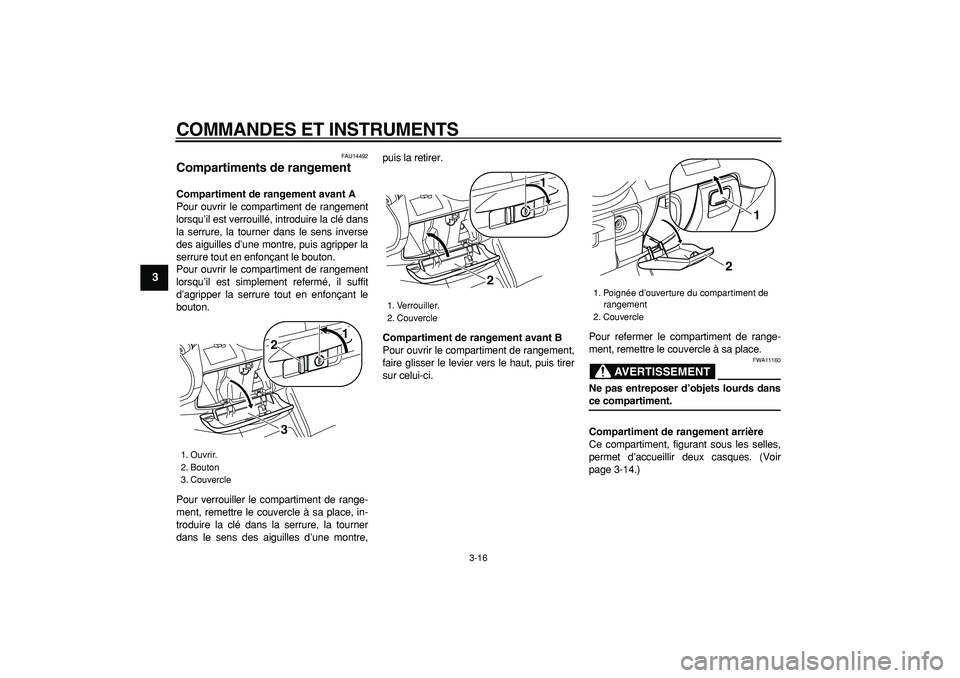

Compartiments de rangement
Compartiment de rangement avant A
Pour ouvrir le compartiment de rangement
lorsqu’il est verrouillé, introduire la clé dans
la serrure, la tourner dans le sens inverse
des aiguilles d’une montre, puis agripper la
serrure tout en enfonçant le bouton.
Pour ouvrir le compartiment de rangement
lorsqu’il est simplement refermé, il suffit
d’agripper la serrure tout en enfonçant le
bouton.
Pour verrouiller le compartiment de range-
ment, remettre le couvercle à sa place, in-
troduire la clé dans la serrure, la tourner
dans le sens des aiguilles d’une montre,puis la retirer.
Compartiment de rangement avant B
Pour ouvrir le compartiment de rangement,
faire glisser le levier vers le haut, puis tirer
sur celui-ci.Pour refermer le compartiment de range-
ment, remettre le couvercle à sa place.
AVERTISSEMENT

FWA11160
Ne pas entreposer d’objets lourds dans
ce compartiment.
Compartiment de rangement arrière
Ce compartiment, figurant sous les selles,
permet d’accueillir deux casques. (Voir
page 3-14.)
1. Ouvrir.
2. Bouton
3. Couvercle
23
1

1. Verrouiller.
2. Couvercle
2
1

1. Poignée d’ouverture du compartiment de
rangement
2. Couvercle
2
1
