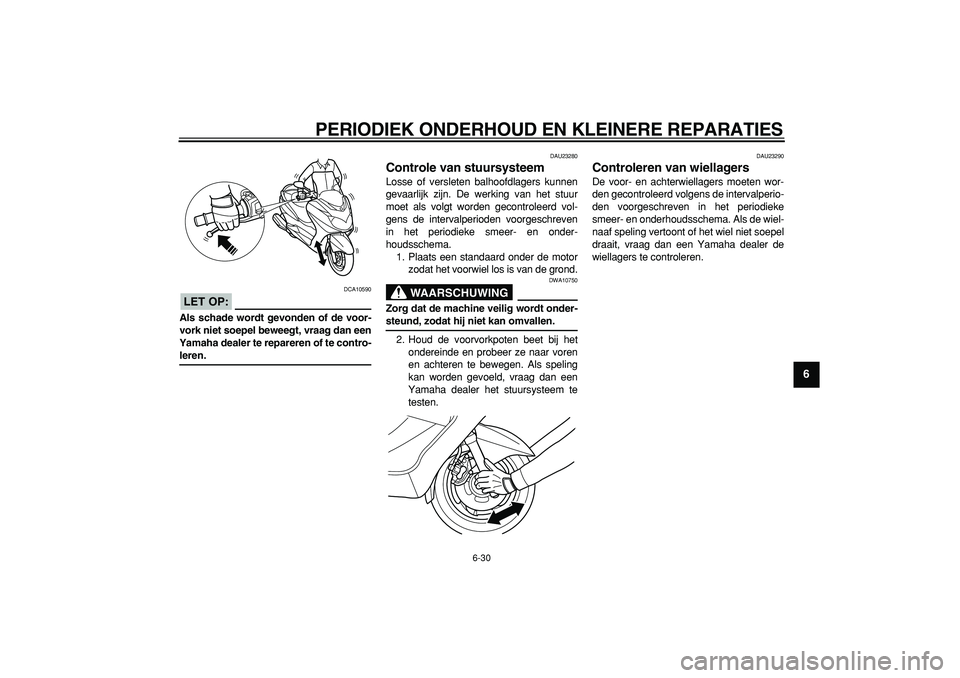

LET OP:

DCA10590
Als schade wordt gevonden of de voor-
vork niet soepel beweegt, vraag dan een
Yamaha dealer te repareren of te contro-
leren.
DAU23280
Controle van stuursysteem
Losse of versleten balhoofdlagers kunnen
gevaarlijk zijn. De werking van het stuur
moet als volgt worden gecontroleerd vol-
gens de intervalperioden voorgeschreven
in het periodieke smeer- en onder-
houdsschema.
1. Plaats een standaard onder de motor
zodat het voorwiel los is van de grond.
WAARSCHUWING

DWA10750
Zorg dat de machine veilig wordt onder-
steund, zodat hij niet kan omvallen.
2. Houd de voorvorkpoten beet bij het
ondereinde en probeer ze naar voren
en achteren te bewegen. Als speling
kan worden gevoeld, vraag dan een
Yamaha dealer het stuursysteem te
testen.
DAU23290
Controleren van wiellagers
De voor- en achterwiellagers moeten wor-
den gecontroleerd volgens de intervalperio-
den voorgeschreven in het periodieke
smeer- en onderhoudsschema. Als de wiel-
naaf speling vertoont of het wiel niet soepel
draait, vraag dan een Yamaha dealer de
wiellagers te controleren.

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-31
1
2
3
4
5
6
7
8
9

DAU34221

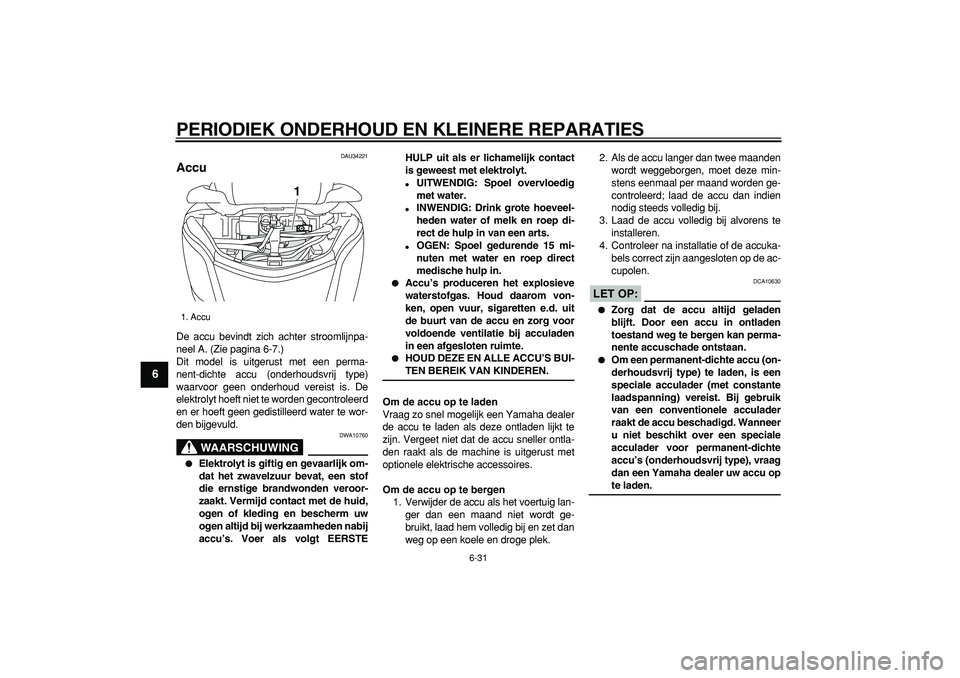

Accu
De accu bevindt zich achter stroomlijnpa-
neel A. (Zie pagina 6-7.)
Dit model is uitgerust met een perma-
nent-dichte accu (onderhoudsvrij type)
waarvoor geen onderhoud vereist is. De
elektrolyt hoeft niet te worden gecontroleerd
en er hoeft geen gedistilleerd water te wor-
den bijgevuld.
WAARSCHUWING

DWA10760

Elektrolyt is giftig en gevaarlijk om-
dat het zwavelzuur bevat, een stof
die ernstige brandwonden veroor-
zaakt. Vermijd contact met de huid,
ogen of kleding en bescherm uw
ogen altijd bij werkzaamheden nabij
accu’s. Voer als volgt EERSTEHULP uit als er lichamelijk contact
is geweest met elektrolyt.

UITWENDIG: Spoel overvloedig
met water.

INWENDIG: Drink grote hoeveel-
heden water of melk en roep di-
rect de hulp in van een arts.

OGEN: Spoel gedurende 15 mi-
nuten met water en roep direct
medische hulp in.

Accu’s produceren het explosieve
waterstofgas. Houd daarom von-
ken, open vuur, sigaretten e.d. uit
de buurt van de accu en zorg voor
voldoende ventilatie bij acculaden
in een afgesloten ruimte.

HOUD DEZE EN ALLE ACCU’S BUI-
TEN BEREIK VAN KINDEREN.
Om de accu op te laden
Vraag zo snel mogelijk een Yamaha dealer
de accu te laden als deze ontladen lijkt te
zijn. Vergeet niet dat de accu sneller ontla-
den raakt als de machine is uitgerust met
optionele elektrische accessoires.
Om de accu op te bergen
1. Verwijder de accu als het voertuig lan-
ger dan een maand niet wordt ge-
bruikt, laad hem volledig bij en zet dan
weg op een koele en droge plek.2. Als de accu langer dan twee maanden
wordt weggeborgen, moet deze min-
stens eenmaal per maand worden ge-
controleerd; laad de accu dan indien
nodig steeds volledig bij.
3. Laad de accu volledig bij alvorens te
installeren.
4. Controleer na installatie of de accuka-
bels correct zijn aangesloten op de ac-
cupolen.
LET OP:

DCA10630

Zorg dat de accu altijd geladen
blijft. Door een accu in ontladen
toestand weg te bergen kan perma-
nente accuschade ontstaan.

Om een permanent-dichte accu (on-
derhoudsvrij type) te laden, is een
speciale acculader (met constante
laadspanning) vereist. Bij gebruik
van een conventionele acculader
raakt de accu beschadigd. Wanneer
u niet beschikt over een speciale
acculader voor permanent-dichte
accu’s (onderhoudsvrij type), vraag
dan een Yamaha dealer uw accu op
te laden.
1. Accu
1

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-32
2
3
4
5
67
8
9

DAU42820

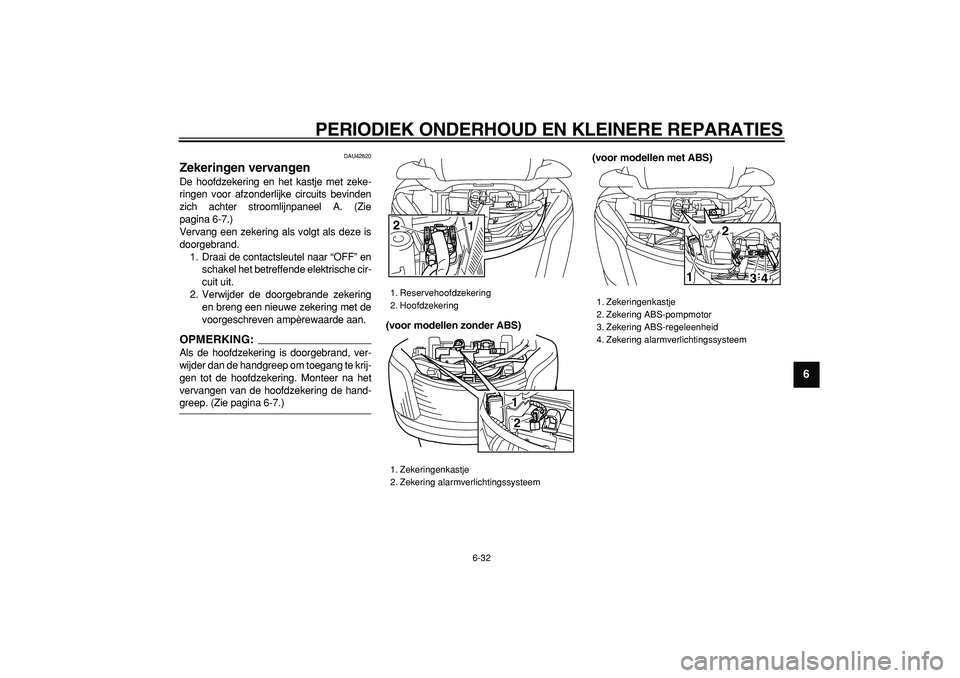

Zekeringen vervangen
De hoofdzekering en het kastje met zeke-
ringen voor afzonderlijke circuits bevinden
zich achter stroomlijnpaneel A. (Zie
pagina 6-7.)
Vervang een zekering als volgt als deze is
doorgebrand.
1. Draai de contactsleutel naar “OFF” en
schakel het betreffende elektrische cir-
cuit uit.
2. Verwijder de doorgebrande zekering
en breng een nieuwe zekering met de
voorgeschreven ampèrewaarde aan.
OPMERKING:

Als de hoofdzekering is doorgebrand, ver-
wijder dan de handgreep om toegang te krij-
gen tot de hoofdzekering. Monteer na het
vervangen van de hoofdzekering de hand-
greep. (Zie pagina 6-7.)
(voor modellen zonder ABS)(voor modellen met ABS)
1. Reservehoofdzekering
2. Hoofdzekering
1. Zekeringenkastje
2. Zekering alarmverlichtingssysteem
1
2
1
2

1. Zekeringenkastje
2. Zekering ABS-pompmotor
3. Zekering ABS-regeleenheid
4. Zekering alarmverlichtingssysteem
1
2
4 3

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-33
1
2
3
4
5
6
7
8
9

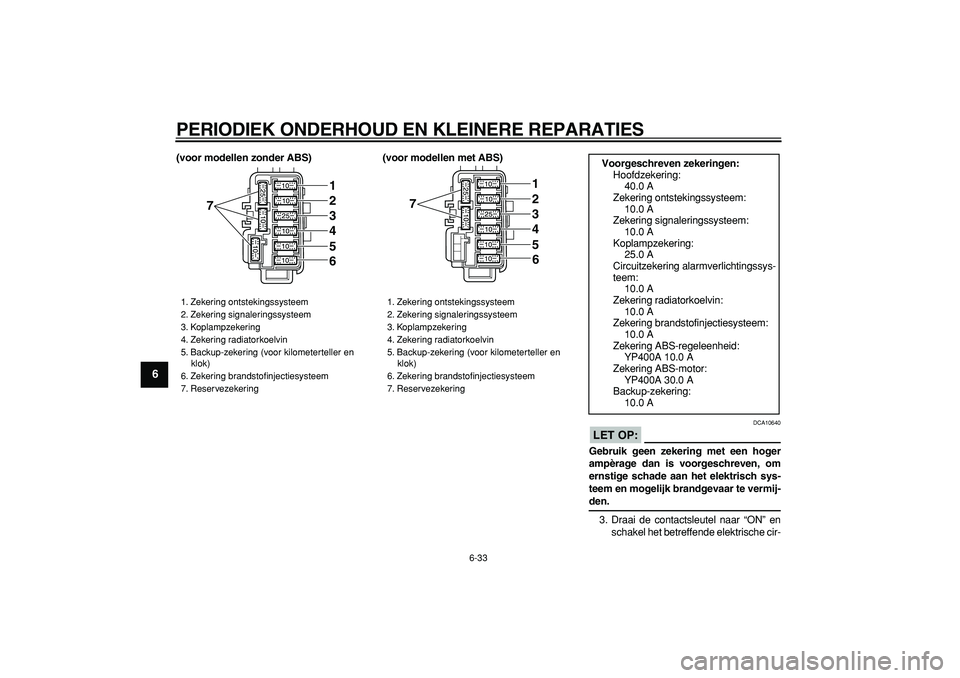

(voor modellen zonder ABS) (voor modellen met ABS)
LET OP:

DCA10640
Gebruik geen zekering met een hoger
ampèrage dan is voorgeschreven, om
ernstige schade aan het elektrisch sys-
teem en mogelijk brandgevaar te vermij-
den.
3. Draai de contactsleutel naar “ON” en
schakel het betreffende elektrische cir-
1. Zekering ontstekingssysteem
2. Zekering signaleringssysteem
3. Koplampzekering
4. Zekering radiatorkoelvin
5. Backup-zekering (voor kilometerteller en
klok)
6. Zekering brandstofinjectiesysteem
7. Reservezekering
7
123456

1. Zekering ontstekingssysteem
2. Zekering signaleringssysteem
3. Koplampzekering
4. Zekering radiatorkoelvin
5. Backup-zekering (voor kilometerteller en
klok)
6. Zekering brandstofinjectiesysteem
7. Reservezekering
7
123456

Voorgeschreven zekeringen:
Hoofdzekering:
40.0 A
Zekering ontstekingssysteem:
10.0 A
Zekering signaleringssysteem:
10.0 A
Koplampzekering:
25.0 A
Circuitzekering alarmverlichtingssys-
teem:
10.0 A
Zekering radiatorkoelvin:
10.0 A
Zekering brandstofinjectiesysteem:
10.0 A
Zekering ABS-regeleenheid:
YP400A 10.0 A
Zekering ABS-motor:
YP400A 30.0 A
Backup-zekering:
10.0 A

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-34
2
3
4
5
67
8
9

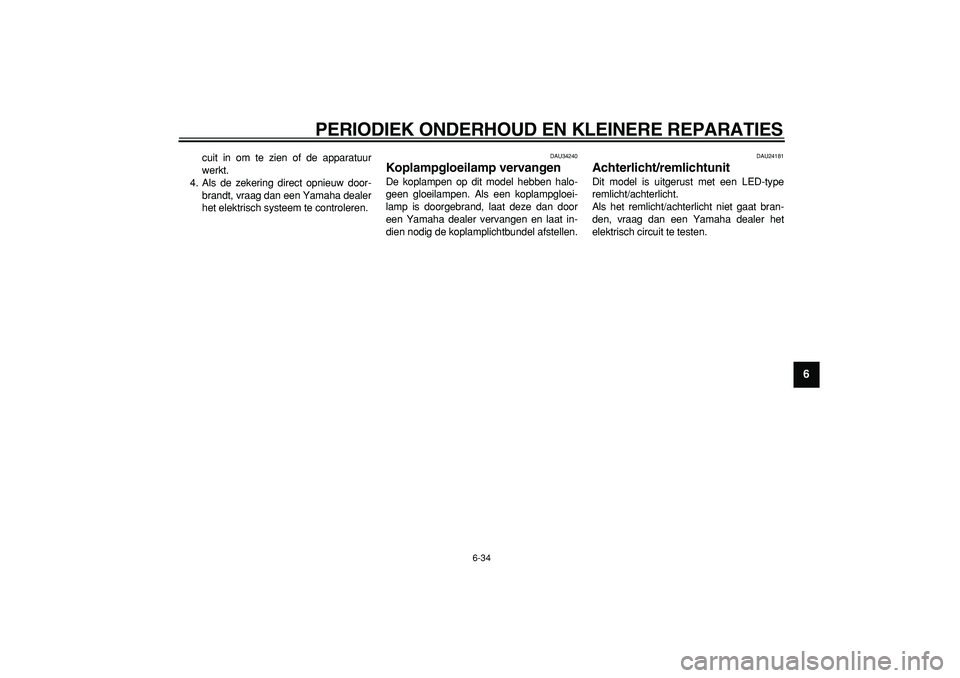

cuit in om te zien of de apparatuur
werkt.
4. Als de zekering direct opnieuw door-
brandt, vraag dan een Yamaha dealer
het elektrisch systeem te controleren.
DAU34240
Koplampgloeilamp vervangen
De koplampen op dit model hebben halo-
geen gloeilampen. Als een koplampgloei-
lamp is doorgebrand, laat deze dan door
een Yamaha dealer vervangen en laat in-
dien nodig de koplamplichtbundel afstellen.
DAU24181
Achterlicht/remlichtunit
Dit model is uitgerust met een LED-type
remlicht/achterlicht.
Als het remlicht/achterlicht niet gaat bran-
den, vraag dan een Yamaha dealer het
elektrisch circuit te testen.

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-35
1
2
3
4
5
6
7
8
9

DAU36122
Gloeilamp in voorste
richtingaanwijzer vervangen
1. Zet de scooter op de middenbok.
2. Verwijder het paneel A. (Zie
pagina 6-7.)
3. Verwijder de kuipruit door de schroe-
ven los te halen.
4. Verwijder de voorste richtingaanwijze-
runit door de schroeven te verwijde-
ren.5. Verwijder de lampfitting (samen met
de gloeilamp) door deze linksom te
draaien.
6. Verwijder de defecte gloeilamp door
deze in te drukken en linksom tedraaien.
7. Breng een nieuwe gloeilamp aan in de
fitting, druk de lamp aan en draai
rechtsom tot hij stuit.
8. Breng de lampfitting aan (samen met
de gloeilamp) door deze rechtsom te
draaien.
9. Plaats de richtingaanwijzerunit in de
oorspronkelijke positie en breng dan
de schroeven aan.
10. Monteer de kuipruit door de schroeven
aan te brengen.
11. Breng het paneel A aan.
1. Schroef
2. Kuipruit
1
2

1. Schroef
2. Voorste richtingaanwijzerunit
1. Fitting gloeilamp richtingaanwijzer
1
2
1

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-36
2
3
4
5
67
8
9

DAU34260

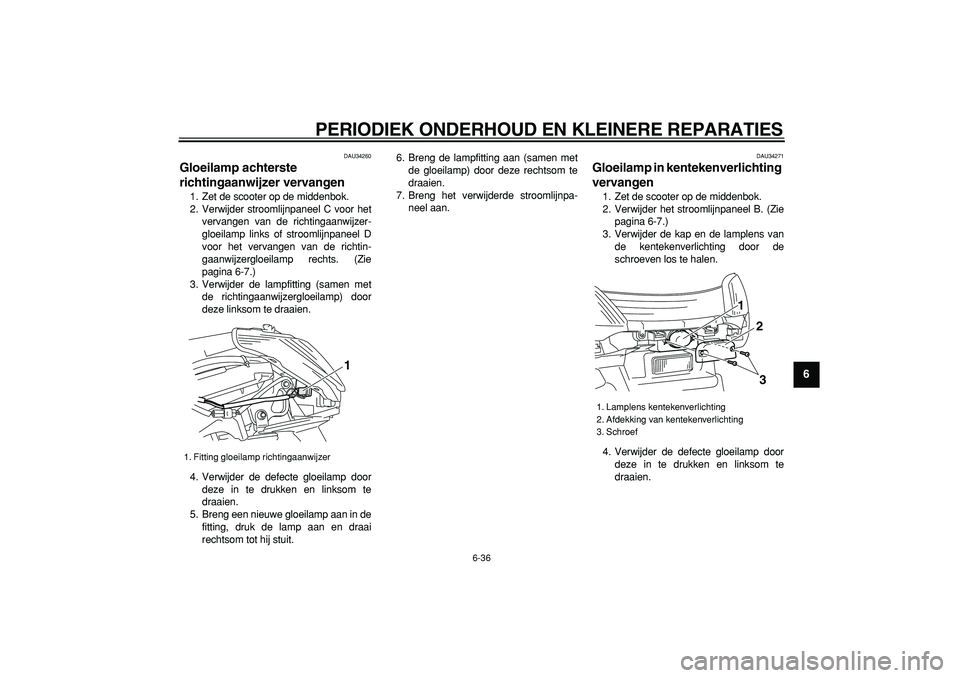

Gloeilamp achterste
richtingaanwijzer vervangen
1. Zet de scooter op de middenbok.
2. Verwijder stroomlijnpaneel C voor het
vervangen van de richtingaanwijzer-
gloeilamp links of stroomlijnpaneel D
voor het vervangen van de richtin-
gaanwijzergloeilamp rechts. (Zie
pagina 6-7.)
3. Verwijder de lampfitting (samen met
de richtingaanwijzergloeilamp) door
deze linksom te draaien.
4. Verwijder de defecte gloeilamp door
deze in te drukken en linksom te
draaien.
5. Breng een nieuwe gloeilamp aan in de
fitting, druk de lamp aan en draai
rechtsom tot hij stuit.6. Breng de lampfitting aan (samen met
de gloeilamp) door deze rechtsom te
draaien.
7. Breng het verwijderde stroomlijnpa-
neel aan.
DAU34271
Gloeilamp in kentekenverlichting
vervangen
1. Zet de scooter op de middenbok.
2. Verwijder het stroomlijnpaneel B. (Zie
pagina 6-7.)
3. Verwijder de kap en de lamplens van
de kentekenverlichting door de
schroeven los te halen.
4. Verwijder de defecte gloeilamp door
deze in te drukken en linksom te
draaien.
1. Fitting gloeilamp richtingaanwijzer
1

1. Lamplens kentekenverlichting
2. Afdekking van kentekenverlichting
3. Schroef
1
23

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-37
1
2
3
4
5
6
7
8
9

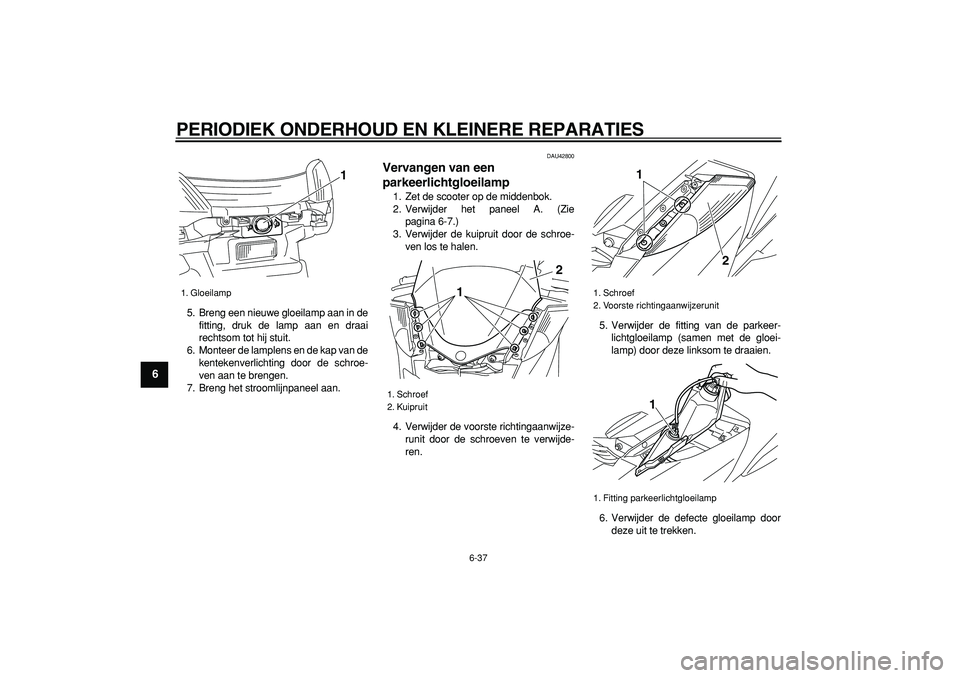

5. Breng een nieuwe gloeilamp aan in de
fitting, druk de lamp aan en draai
rechtsom tot hij stuit.
6. Monteer de lamplens en de kap van de
kentekenverlichting door de schroe-
ven aan te brengen.
7. Breng het stroomlijnpaneel aan.
DAU42800
Vervangen van een
parkeerlichtgloeilamp
1. Zet de scooter op de middenbok.
2. Verwijder het paneel A. (Zie
pagina 6-7.)
3. Verwijder de kuipruit door de schroe-
ven los te halen.
4. Verwijder de voorste richtingaanwijze-
runit door de schroeven te verwijde-
ren.5. Verwijder de fitting van de parkeer-
lichtgloeilamp (samen met de gloei-
lamp) door deze linksom te draaien.
6. Verwijder de defecte gloeilamp door
deze uit te trekken.
1. Gloeilamp
1

1. Schroef
2. Kuipruit1
2

1. Schroef
2. Voorste richtingaanwijzerunit
1. Fitting parkeerlichtgloeilamp
1
2
1

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-38
2
3
4
5
67
8
9

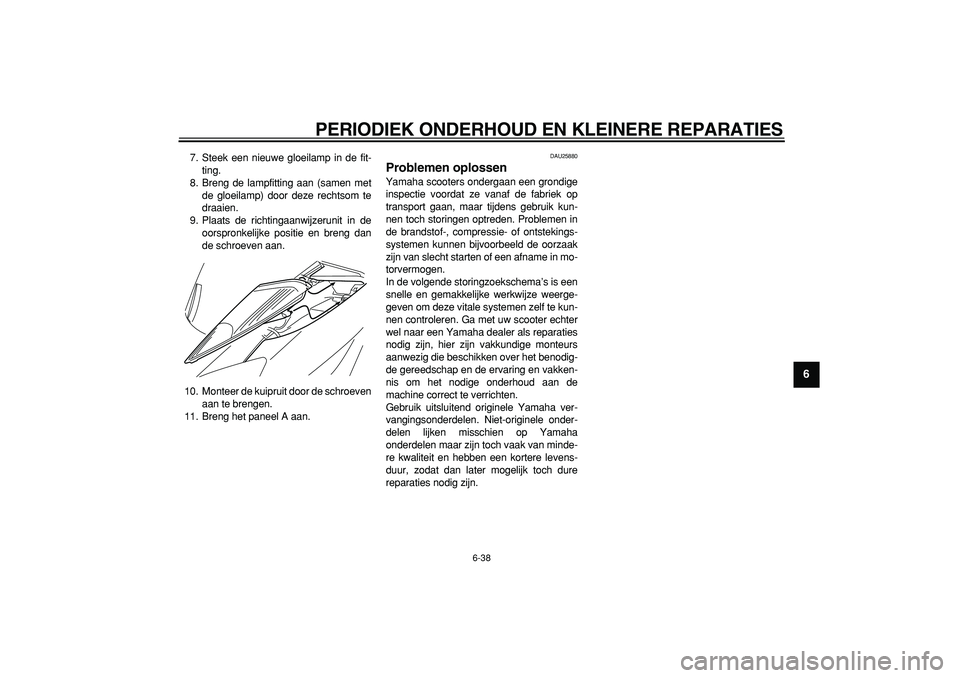

7. Steek een nieuwe gloeilamp in de fit-
ting.
8. Breng de lampfitting aan (samen met
de gloeilamp) door deze rechtsom te
draaien.
9. Plaats de richtingaanwijzerunit in de
oorspronkelijke positie en breng dan
de schroeven aan.
10. Monteer de kuipruit door de schroeven
aan te brengen.
11. Breng het paneel A aan.
DAU25880
Problemen oplossen
Yamaha scooters ondergaan een grondige
inspectie voordat ze vanaf de fabriek op
transport gaan, maar tijdens gebruik kun-
nen toch storingen optreden. Problemen in
de brandstof-, compressie- of ontstekings-
systemen kunnen bijvoorbeeld de oorzaak
zijn van slecht starten of een afname in mo-
torvermogen.
In de volgende storingzoekschema’s is een
snelle en gemakkelijke werkwijze weerge-
geven om deze vitale systemen zelf te kun-
nen controleren. Ga met uw scooter echter
wel naar een Yamaha dealer als reparaties
nodig zijn, hier zijn vakkundige monteurs
aanwezig die beschikken over het benodig-
de gereedschap en de ervaring en vakken-
nis om het nodige onderhoud aan de
machine correct te verrichten.
Gebruik uitsluitend originele Yamaha ver-
vangingsonderdelen. Niet-originele onder-
delen lijken misschien op Yamaha
onderdelen maar zijn toch vaak van minde-
re kwaliteit en hebben een kortere levens-
duur, zodat dan later mogelijk toch dure
reparaties nodig zijn.

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-39
1
2
3
4
5
6
7
8
9

DAU42700

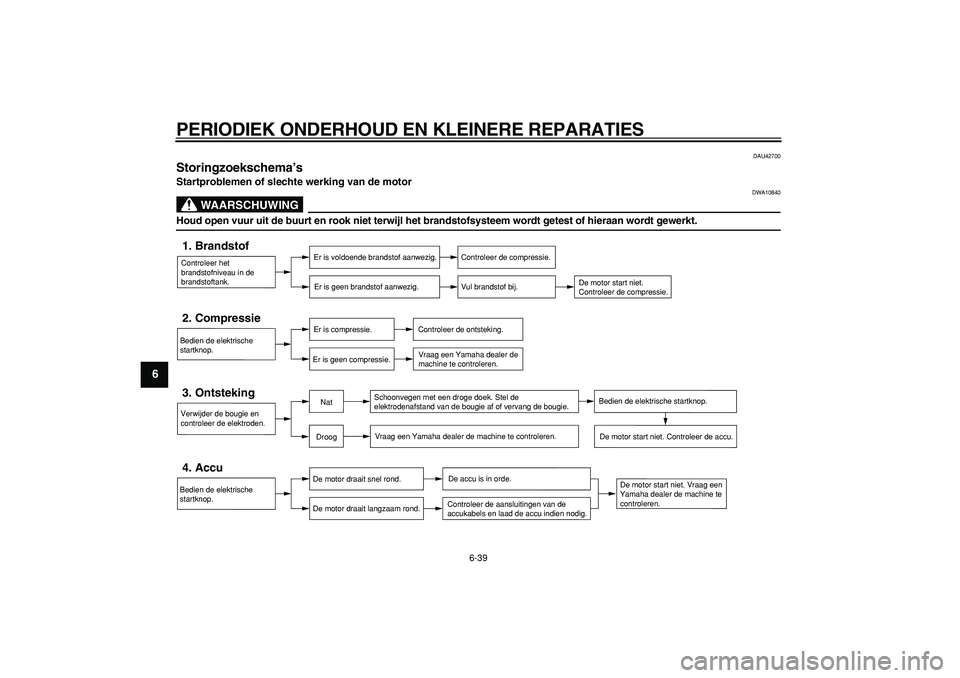

Storingzoekschema’s
Startproblemen of slechte werking van de motor
WAARSCHUWING

DWA10840
Houd open vuur uit de buurt en rook niet terwijl het brandstofsysteem wordt getest of hieraan wordt gewerkt.
Controleer het
brandstofniveau in de
brandstoftank.1. Brandstof
Er is voldoende brandstof aanwezig.
Er is geen brandstof aanwezig.
Controleer de compressie.
Vul brandstof bij.
De motor start niet.
Controleer de compressie.
Bedien de elektrische
startknop.2. Compressie
Er is compressie.
Er is geen compressie.
Controleer de ontsteking.
Vraag een Yamaha dealer de
machine te controleren.
Verwijder de bougie en
controleer de elektroden.3. Ontsteking
Schoonvegen met een droge doek. Stel de
elektrodenafstand van de bougie af of vervang de bougie.
Vraag een Yamaha dealer de machine te controleren.
De motor start niet. Vraag een
Yamaha dealer de machine te
controleren.
De motor start niet. Controleer de accu.
Bedien de elektrische
startknop.4. Accu
De motor draait snel rond.
De motor draait langzaam rond.
De accu is in orde.Controleer de aansluitingen van de
accukabels en laad de accu indien nodig.
DroogNat
Bedien de elektrische startknop.
