YAMAHA MAJESTY 400 2008 Manuale de Empleo (in Spanish)

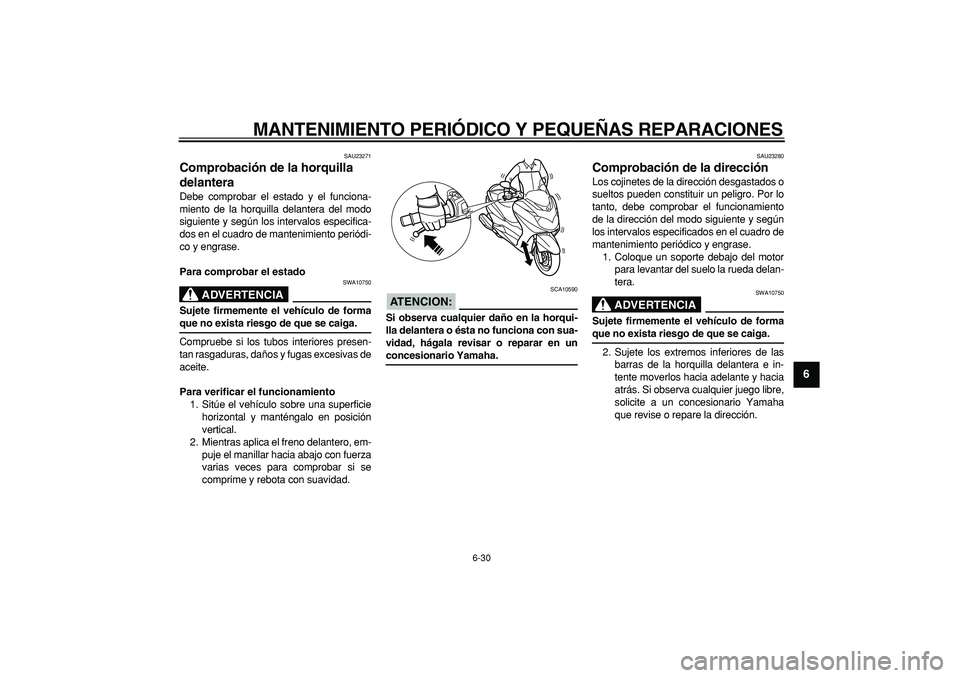

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-30
2
3
4
5
67
8
9

SAU23271
Comprobación de la horquilla
delantera
Debe comprobar el estado y el funciona-
miento de la horquilla delantera del modo
siguiente y según los intervalos especifica-
dos en el cuadro de mantenimiento periódi-
co y engrase.
Para comprobar el estado
ADVERTENCIA

SWA10750
Sujete firmemente el vehículo de forma
que no exista riesgo de que se caiga.
Compruebe si los tubos interiores presen-
tan rasgaduras, daños y fugas excesivas de
aceite.
Para verificar el funcionamiento
1. Sitúe el vehículo sobre una superficie
horizontal y manténgalo en posición
vertical.
2. Mientras aplica el freno delantero, em-
puje el manillar hacia abajo con fuerza
varias veces para comprobar si se
comprime y rebota con suavidad.
ATENCION:

SCA10590
Si observa cualquier daño en la horqui-
lla delantera o ésta no funciona con sua-
vidad, hágala revisar o reparar en un
concesionario Yamaha.
SAU23280
Comprobación de la dirección
Los cojinetes de la dirección desgastados o
sueltos pueden constituir un peligro. Por lo
tanto, debe comprobar el funcionamiento
de la dirección del modo siguiente y según
los intervalos especificados en el cuadro de
mantenimiento periódico y engrase.
1. Coloque un soporte debajo del motor
para levantar del suelo la rueda delan-
tera.
ADVERTENCIA

SWA10750
Sujete firmemente el vehículo de forma
que no exista riesgo de que se caiga.
2. Sujete los extremos inferiores de las
barras de la horquilla delantera e in-
tente moverlos hacia adelante y hacia
atrás. Si observa cualquier juego libre,
solicite a un concesionario Yamaha
que revise o repare la dirección.

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-31
1
2
3
4
5
6
7
8
9

SAU23290
Comprobación de los cojinetes
de las ruedas
Debe comprobar los cojinetes de las ruedas
delantera y trasera según los intervalos que
se especifican en el cuadro de manteni-
miento periódico y engrase. Si existe juego
en el cubo de la rueda o ésta no gira con
suavidad, solicite a un concesionario
Yamaha que revise los cojinetes de la rue-
da.
SAU34221
Batería
La batería se encuentra detrás del carena-
do A. (Vease la página 6-7.)
Este modelo está equipado con una batería
de tipo sellado (MF) que no requiere ningún
mantenimiento. No es necesario compro-
bar el electrólito ni añadir agua destilada.
ADVERTENCIA

SWA10760

El electrólito es tóxico y peligroso,
ya que contiene ácido sulfúrico que
provoca graves quemaduras. Evite
todo contacto con la piel, los ojos o
la ropa y protéjase siempre los ojos
cuando trabaje cerca de una bate-
ría. En caso de contacto, administre
los PRIMEROS AUXILIOS siguien-
1. Batería
1

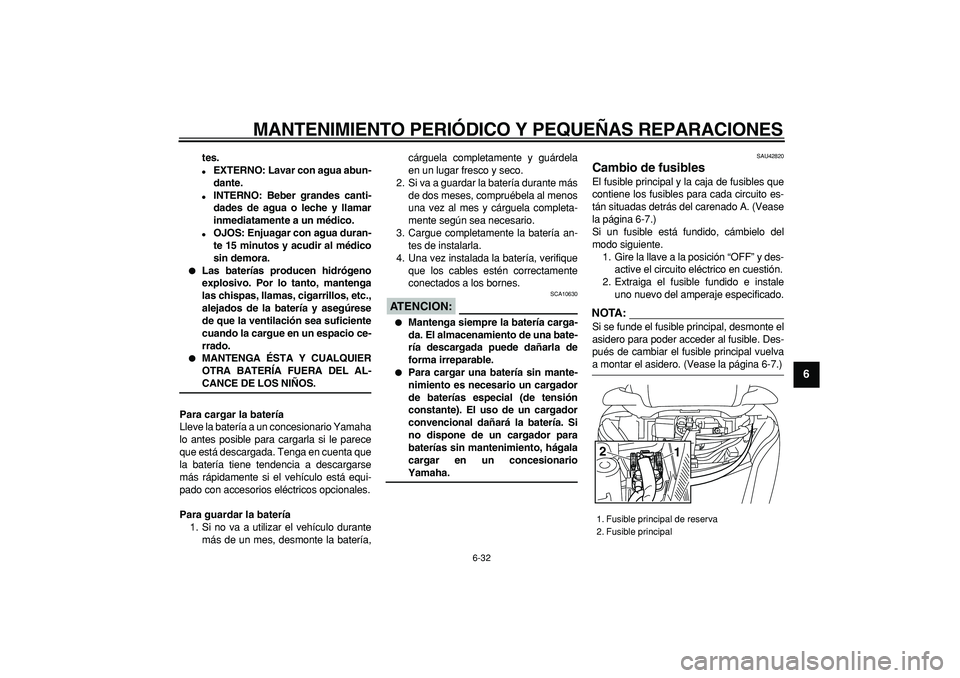

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-32
2
3
4
5
67
8
9

tes.

EXTERNO: Lavar con agua abun-
dante.

INTERNO: Beber grandes canti-
dades de agua o leche y llamar
inmediatamente a un médico.

OJOS: Enjuagar con agua duran-
te 15 minutos y acudir al médico
sin demora.

Las baterías producen hidrógeno
explosivo. Por lo tanto, mantenga
las chispas, llamas, cigarrillos, etc.,
alejados de la batería y asegúrese
de que la ventilación sea suficiente
cuando la cargue en un espacio ce-
rrado.

MANTENGA ÉSTA Y CUALQUIER
OTRA BATERÍA FUERA DEL AL-
CANCE DE LOS NIÑOS.
Para cargar la batería
Lleve la batería a un concesionario Yamaha
lo antes posible para cargarla si le parece
que está descargada. Tenga en cuenta que
la batería tiene tendencia a descargarse
más rápidamente si el vehículo está equi-
pado con accesorios eléctricos opcionales.
Para guardar la batería
1. Si no va a utilizar el vehículo durante
más de un mes, desmonte la batería,cárguela completamente y guárdela
en un lugar fresco y seco.
2. Si va a guardar la batería durante más
de dos meses, compruébela al menos
una vez al mes y cárguela completa-
mente según sea necesario.
3. Cargue completamente la batería an-
tes de instalarla.
4. Una vez instalada la batería, verifique
que los cables estén correctamente
conectados a los bornes.
ATENCION:

SCA10630

Mantenga siempre la batería carga-
da. El almacenamiento de una bate-
ría descargada puede dañarla de
forma irreparable.

Para cargar una batería sin mante-
nimiento es necesario un cargador
de baterías especial (de tensión
constante). El uso de un cargador
convencional dañará la batería. Si
no dispone de un cargador para
baterías sin mantenimiento, hágala
cargar en un concesionario
Yamaha.
SAU42820
Cambio de fusibles
El fusible principal y la caja de fusibles que
contiene los fusibles para cada circuito es-
tán situadas detrás del carenado A. (Vease
la página 6-7.)
Si un fusible está fundido, cámbielo del
modo siguiente.
1. Gire la llave a la posición “OFF” y des-
active el circuito eléctrico en cuestión.
2. Extraiga el fusible fundido e instale
uno nuevo del amperaje especificado.
NOTA:

Si se funde el fusible principal, desmonte el
asidero para poder acceder al fusible. Des-
pués de cambiar el fusible principal vuelva
a montar el asidero. (Vease la página 6-7.)
1. Fusible principal de reserva
2. Fusible principal
1
2

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-33
1
2
3
4
5
6
7
8
9

(para modelos sin ABS)
(para modelos ABS)(para modelos sin ABS) (para modelos ABS)
1. Caja de fusibles
2. Fusible de luces de emergencia
1. Caja de fusibles
2. Fusible del motor del ABS
3. Fusible de la unidad de control del ABS
4. Fusible de luces de emergencia
1
2
1
2
4 3

1. Fusible del encendido
2. Fusible del sistema de intermitencia
3. Fusible del faro
4. Fusible del ventilador del radiador
5. Fusible de repuesto (para
cuentakilómetros y reloj)
6. Fusible del sistema de inyección de
gasolina
7. Fusible de reserva
7
123456

1. Fusible del encendido
2. Fusible del sistema de intermitencia
3. Fusible del faro
4. Fusible del ventilador del radiador
5. Fusible de repuesto (para
cuentakilómetros y reloj)
6. Fusible del sistema de inyección de
gasolina
7. Fusible de reserva
7
123456

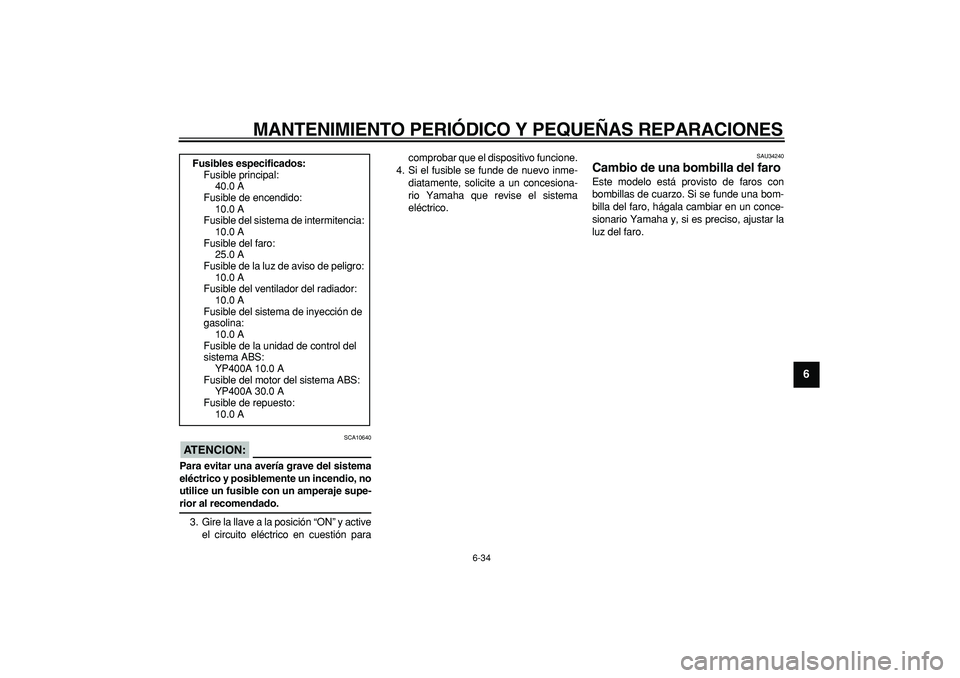

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-34
2
3
4
5
67
8
9
ATENCION:

SCA10640
Para evitar una avería grave del sistema
eléctrico y posiblemente un incendio, no
utilice un fusible con un amperaje supe-
rior al recomendado.
3. Gire la llave a la posición “ON” y active
el circuito eléctrico en cuestión paracomprobar que el dispositivo funcione.
4. Si el fusible se funde de nuevo inme-
diatamente, solicite a un concesiona-
rio Yamaha que revise el sistema
eléctrico.
SAU34240
Cambio de una bombilla del faro
Este modelo está provisto de faros con
bombillas de cuarzo. Si se funde una bom-
billa del faro, hágala cambiar en un conce-
sionario Yamaha y, si es preciso, ajustar la
luz del faro.
Fusibles especificados:
Fusible principal:
40.0 A
Fusible de encendido:
10.0 A
Fusible del sistema de intermitencia:
10.0 A
Fusible del faro:
25.0 A
Fusible de la luz de aviso de peligro:
10.0 A
Fusible del ventilador del radiador:
10.0 A
Fusible del sistema de inyección de
gasolina:
10.0 A
Fusible de la unidad de control del
sistema ABS:
YP400A 10.0 A
Fusible del motor del sistema ABS:
YP400A 30.0 A
Fusible de repuesto:
10.0 A

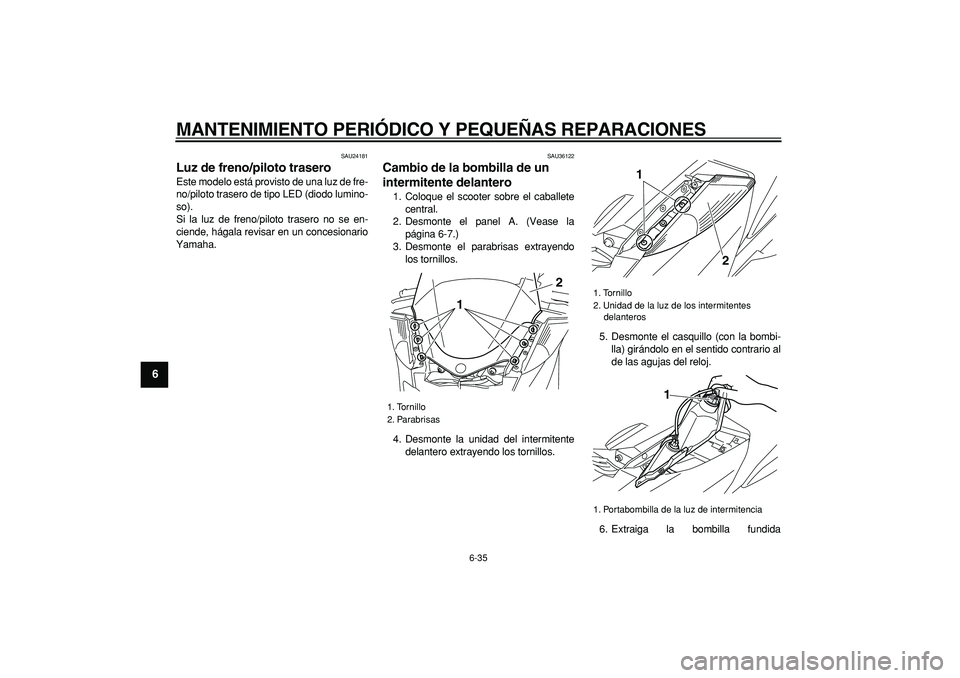

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-35
1
2
3
4
5
6
7
8
9

SAU24181
Luz de freno/piloto trasero
Este modelo está provisto de una luz de fre-
no/piloto trasero de tipo LED (diodo lumino-
so).
Si la luz de freno/piloto trasero no se en-
ciende, hágala revisar en un concesionario
Yamaha.
SAU36122
Cambio de la bombilla de un
intermitente delantero
1. Coloque el scooter sobre el caballete
central.
2. Desmonte el panel A. (Vease la
página 6-7.)
3. Desmonte el parabrisas extrayendo
los tornillos.
4. Desmonte la unidad del intermitente
delantero extrayendo los tornillos.5. Desmonte el casquillo (con la bombi-
lla) girándolo en el sentido contrario al
de las agujas del reloj.
6. Extraiga la bombilla fundida
1. Tornillo
2. Parabrisas
1
2

1. Tornillo
2. Unidad de la luz de los intermitentes
delanteros
1. Portabombilla de la luz de intermitencia
1
2
1

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-36
2
3
4
5
67
8
9

empujándola hacia adentro y girándo-
la en el sentido contrario al de las agu-
jas del reloj.
7. Introduzca una nueva bombilla en el
casquillo, empújela hacia adentro y
luego gírela en el sentido de las agujas
del reloj hasta que se detenga.
8. Monte el casquillo (con la bombilla) gi-
rándolo en el sentido de las agujas del
reloj.
9. Sitúe la unidad del intermitente en su
posición original y coloque los torni-
llos.
10. Instale el parabrisas colocando los tor-
nillos.
11. Monte el panel A.
SAU34260
Cambio de la bombilla de un
intermitente trasero
1. Coloque el scooter sobre el caballete
central.
2. Desmonte el carenado C para cam-
biar la bombilla del intermitente iz-
quierdo o el panel D para cambiar la
bombilla del intermitente derecho.
(Vease la página 6-7.)
3. Desmonte el casquillo (con la bombilla
del intermitente) girándolo en el senti-
do contrario al de las agujas del reloj.
4. Extraiga la bombilla fundida
empujándola hacia adentro y girándo-
la en el sentido contrario al de las agu-
jas del reloj.
5. Introduzca una nueva bombilla en el
casquillo, empújela hacia adentro yluego gírela en el sentido de las agujas
del reloj hasta que se detenga.
6. Monte el casquillo (con la bombilla) gi-
rándolo en el sentido de las agujas del
reloj.
7. Monte el carenado que había des-
montado.
1. Portabombilla de la luz de intermitencia
1

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-37
1
2
3
4
5
6
7
8
9

SAU34271
Cambio de la bombilla de la luz
de la matrícula
1. Coloque el scooter sobre el caballete
central.
2. Desmonte el carenado B. (Vease la
página 6-7.)
3. Desmonte la tapa de la luz de la matrí-
cula y la óptica de la misma extrayen-
do los tornillos.
4. Extraiga la bombilla fundida
empujándola hacia adentro y girándo-
la en el sentido contrario al de las agu-
jas del reloj.5. Introduzca una nueva bombilla en el
casquillo, empújela hacia adentro y
luego gírela en el sentido de las agujas
del reloj hasta que se detenga.
6. Monte la óptica de la luz de la matrícu-
la y la tapa de la misma colocando los
tornillos.
7. Monte el carenado.
SAU42800
Cambio de la bombilla de una luz
de posición
1. Coloque el scooter sobre el caballete
central.
2. Desmonte el panel A. (Vease la
página 6-7.)
3. Desmonte el parabrisas extrayendo
los tornillos.
4. Desmonte la unidad del intermitente
delantero extrayendo los tornillos.
1. Óptica de la luz de la matrícula
2. Tapa de la luz de la matrícula
3. Tornillo
1
23

1. Bombilla
1

1. Tornillo
2. Parabrisas
1
2

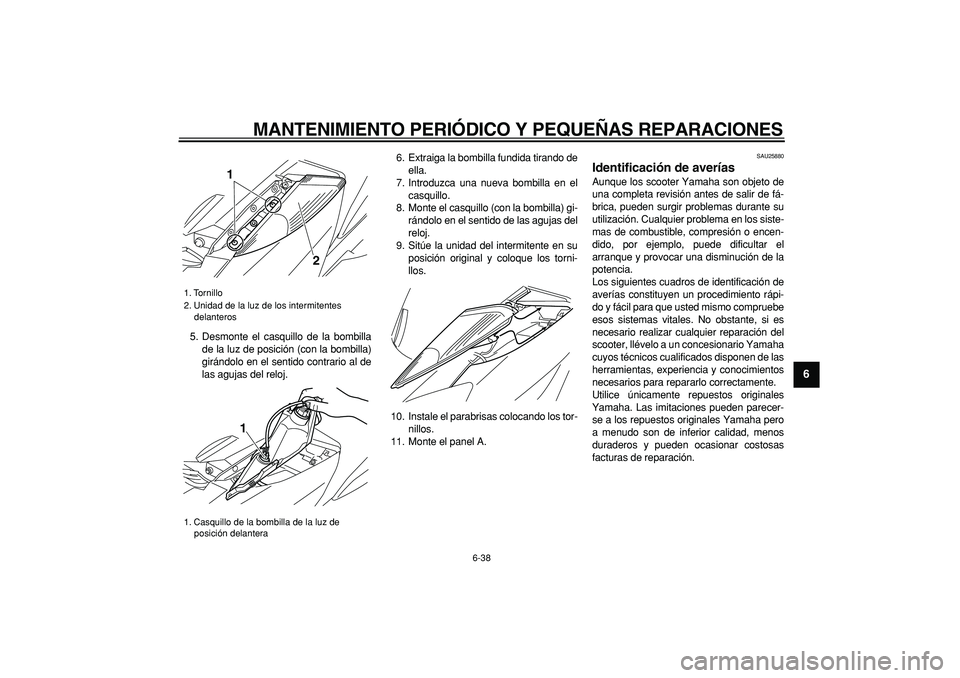

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-38
2
3
4
5
67
8
9

5. Desmonte el casquillo de la bombilla
de la luz de posición (con la bombilla)
girándolo en el sentido contrario al de
las agujas del reloj.6. Extraiga la bombilla fundida tirando de
ella.
7. Introduzca una nueva bombilla en el
casquillo.
8. Monte el casquillo (con la bombilla) gi-
rándolo en el sentido de las agujas del
reloj.
9. Sitúe la unidad del intermitente en su
posición original y coloque los torni-
llos.
10. Instale el parabrisas colocando los tor-
nillos.
11. Monte el panel A.
SAU25880
Identificación de averías
Aunque los scooter Yamaha son objeto de
una completa revisión antes de salir de fá-
brica, pueden surgir problemas durante su
utilización. Cualquier problema en los siste-
mas de combustible, compresión o encen-
dido, por ejemplo, puede dificultar el
arranque y provocar una disminución de la
potencia.
Los siguientes cuadros de identificación de
averías constituyen un procedimiento rápi-
do y fácil para que usted mismo compruebe
esos sistemas vitales. No obstante, si es
necesario realizar cualquier reparación del
scooter, llévelo a un concesionario Yamaha
cuyos técnicos cualificados disponen de las
herramientas, experiencia y conocimientos
necesarios para repararlo correctamente.
Utilice únicamente repuestos originales
Yamaha. Las imitaciones pueden parecer-
se a los repuestos originales Yamaha pero
a menudo son de inferior calidad, menos
duraderos y pueden ocasionar costosas
facturas de reparación.
1. Tornillo
2. Unidad de la luz de los intermitentes
delanteros
1. Casquillo de la bombilla de la luz de
posición delantera
1
2
1

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-39
1
2
3
4
5
6
7
8
9

SAU42700
Cuadros de identificación de averías
Problemas de arranque o reducción de las prestaciones del motor
ADVERTENCIA

SWA10840
Mantenga siempre alejadas las llamas y no fume mientras revise o trabaje en el sistema de combustible.
Compruebe el nivel de
gasolina en el depósito.1. Gasolina
Hay suficiente gasolina.
No hay gasolina.
Compruebe la compresión.
Ponga gasolina.
El motor no arranca.
Compruebe la compresión.
Accione el arranque
eléctrico.2. Compresión
Hay compresión.
No hay compresión.
Compruebe el encendido.
Haga revisar el vehículo en un
concesionario Yamaha.
Extraiga la bujía y
compruebe los electrodos.3. Encendido
Límpielos con un paño seco y corrija la distancia entre
electrodos de la bujía o cámbiela.
Haga revisar el vehículo en un concesionario Yamaha.
El motor no arranca. Haga revisar el
vehículo en un concesionario
Yamaha.
El motor no arranca.
Compruebe la batería.
Accione el arranque
eléctrico.4. Batería
El motor gira rápidamente.
El motor gira lentamente.
La batería está bien.Compruebe las conexiones de los cables de
la batería y cargue ésta según sea necesario.
SecosHúmedos
Accione el arranque eléctrico.
