UTILIZZO E PUNTI IMPORTANTI RELATIVI ALLA GUIDA

5-4
2
3
4
56
7
8
9

HAU16841

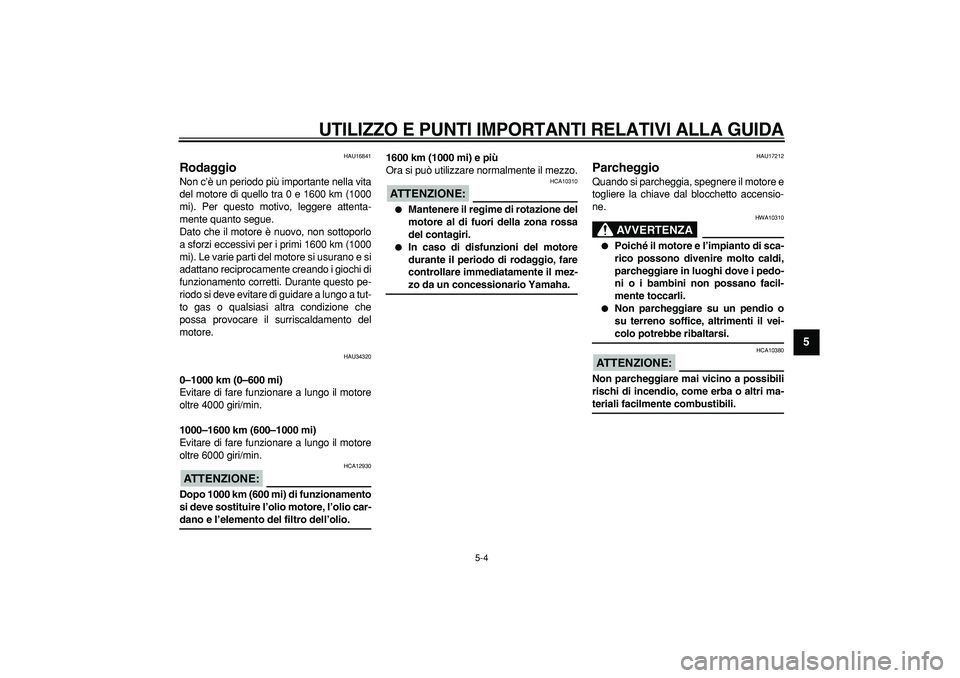

Rodaggio
Non c’è un periodo più importante nella vita
del motore di quello tra 0 e 1600 km (1000
mi). Per questo motivo, leggere attenta-
mente quanto segue.
Dato che il motore è nuovo, non sottoporlo
a sforzi eccessivi per i primi 1600 km (1000
mi). Le varie parti del motore si usurano e si
adattano reciprocamente creando i giochi di
funzionamento corretti. Durante questo pe-
riodo si deve evitare di guidare a lungo a tut-
to gas o qualsiasi altra condizione che
possa provocare il surriscaldamento del
motore.
HAU34320
0–1000 km (0–600 mi)
Evitare di fare funzionare a lungo il motore
oltre 4000 giri/min.
1000–1600 km (600–1000 mi)
Evitare di fare funzionare a lungo il motore
oltre 6000 giri/min.
ATTENZIONE:

HCA12930
Dopo 1000 km (600 mi) di funzionamento
si deve sostituire l’olio motore, l’olio car-
dano e l’elemento del filtro dell’olio.1600 km (1000 mi) e più
Ora si può utilizzare normalmente il mezzo.
ATTENZIONE:

HCA10310

Mantenere il regime di rotazione del
motore al di fuori della zona rossa
del contagiri.

In caso di disfunzioni del motore
durante il periodo di rodaggio, fare
controllare immediatamente il mez-
zo da un concessionario Yamaha.
HAU17212
Parcheggio
Quando si parcheggia, spegnere il motore e
togliere la chiave dal blocchetto accensio-
ne.
AVVERTENZA

HWA10310

Poiché il motore e l’impianto di sca-
rico possono divenire molto caldi,
parcheggiare in luoghi dove i pedo-
ni o i bambini non possano facil-
mente toccarli.

Non parcheggiare su un pendio o
su terreno soffice, altrimenti il vei-
colo potrebbe ribaltarsi.
ATTENZIONE:

HCA10380
Non parcheggiare mai vicino a possibili
rischi di incendio, come erba o altri ma-
teriali facilmente combustibili.

6-1
1
2
3
4
5
6
7
8
9

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI

HAU17280
La sicurezza è un obbligo del proprietario.
Le ispezioni, le regolazioni e le lubrificazioni
periodiche conserveranno il mezzo nelle
migliori condizioni possibili di sicurezza e di
efficienza. I punti più importanti relativi ai
controlli, alle regolazioni ed alla lubrificazio-
ne sono illustrati nelle pagine seguenti.
Gli intervalli indicati nella tabella della ma-
nutenzione periodica e di lubrificazione van-
no considerati solo come una guida
generale in condizioni di marcia normali.
Tuttavia, POTREBBE ESSERE NECES-
SARIO RIDURRE GLI INTERVALLI DI MA-
NUTENZIONE IN FUNZIONE DELLE
CONDIZIONI CLIMATICHE, DEL TERRE-
NO, DELLA SITUAZIONE GEOGRAFICA
E DELL’IMPIEGO INDIVIDUALE.
AVVERTENZA

HWA10320
Se non si ha confidenza con i lavori di
manutenzione, farli eseguire da un con-
cessionario Yamaha.
AVVERTENZA

HWA10330
Questo scooter è progettato esclusiva-
mente per l’utilizzo su fondi stradali pa-
vimentati. Se lo scooter viene impiegato
su percorsi molto polverosi, fangosi o
bagnati, si deve pulire o sostituire piùspesso l’elemento del filtro dell’aria, al-
trimenti potrebbe verificarsi una rapida
usura del motore. Consultare un con-
cessionario Yamaha per gli intervalli di
manutenzione corretti.
HAU17501
Kit di attrezzi in dotazione
Il kit di attrezzi in dotazione si trova all’inter-
no dello scomparto portaoggetti posteriore.
(Vedere pagina 3-16.)
Alzare il tappetino dello scomparto portaog-
getti e poi togliere il kit di attrezzi in dotazio-
ne.
Le informazioni per l’assistenza contenute
in questo libretto e gli attrezzi del kit in dota-
zione hanno lo scopo di aiutarvi nell’esecu-
zione della manutenzione preventiva e di
piccole riparazioni. È tuttavia possibile che,
per eseguire correttamente determinati la-
vori di manutenzione, siano necessari degli
attrezzi supplementari, come una chiave di-
namometrica.
1. Tappetino dello scomparto portaoggetti
2. Kit di attrezzi in dotazione
1
2

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI

6-2
2
3
4
5
67
8
9

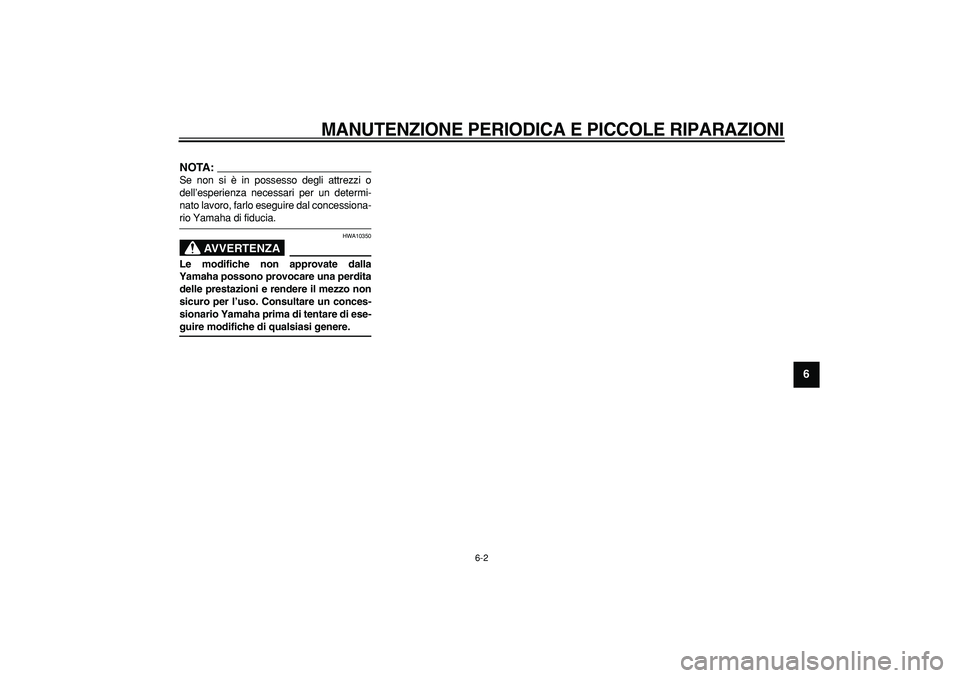

NOTA:

Se non si è in possesso degli attrezzi o
dell’esperienza necessari per un determi-
nato lavoro, farlo eseguire dal concessiona-
rio Yamaha di fiducia.
AVVERTENZA

HWA10350
Le modifiche non approvate dalla
Yamaha possono provocare una perdita
delle prestazioni e rendere il mezzo non
sicuro per l’uso. Consultare un conces-
sionario Yamaha prima di tentare di ese-
guire modifiche di qualsiasi genere.

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI

6-3
1
2
3
4
5
6
7
8
9

HAU1770A

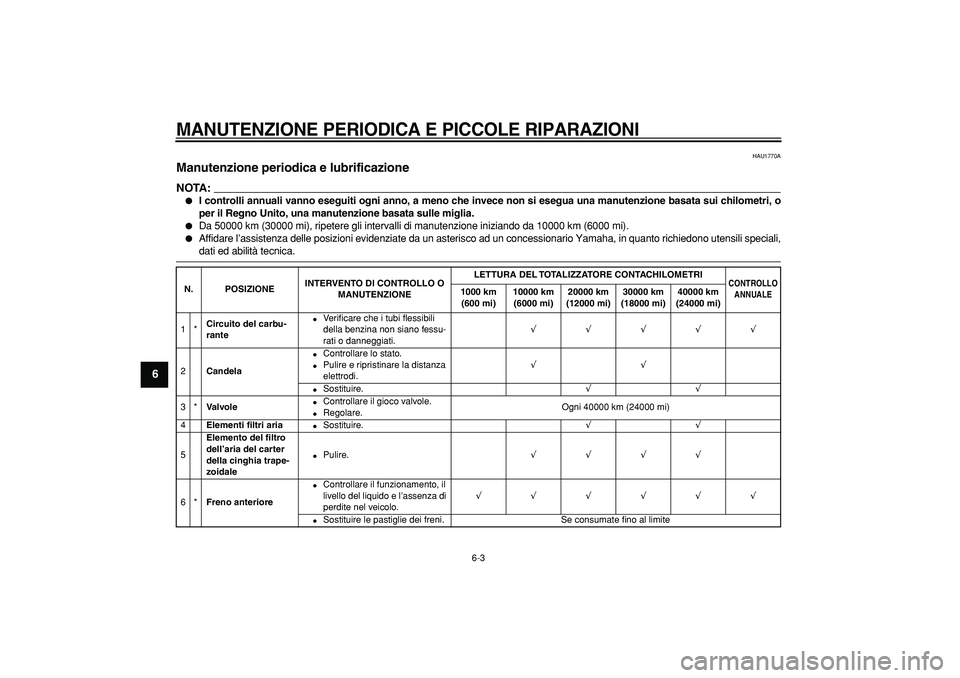

Manutenzione periodica e lubrificazione
NOTA:


I controlli annuali vanno eseguiti ogni anno, a meno che invece non si esegua una manutenzione basata sui chilometri, o
per il Regno Unito, una manutenzione basata sulle miglia.

Da 50000 km (30000 mi), ripetere gli intervalli di manutenzione iniziando da 10000 km (6000 mi).

Affidare l’assistenza delle posizioni evidenziate da un asterisco ad un concessionario Yamaha, in quanto richiedono utensili speciali,
dati ed abilità tecnica.
N. POSIZIONEINTERVENTO DI CONTROLLO O
MANUTENZIONELETTURA DEL TOTALIZZATORE CONTACHILOMETRI
CONTROLLO
ANNUALE

1000 km
(600 mi)10000 km
(6000 mi)20000 km
(12000 mi)30000 km
(18000 mi)40000 km
(24000 mi)
1*
Circuito del carbu-
rante

Ve r ificare che i tubi flessibili
della benzina non siano fessu-
rati o danneggiati.
√√√√√
2
Candela

Controllare lo stato.

Pulire e ripristinare la distanza
elettrodi.
√√

Sostituire.
√√
3*
Valvole

Controllare il gioco valvole.

Regolare.Ogni 40000 km (24000 mi)
4
Elementi filtri aria

Sostituire.
√√
5
Elemento del filtro
dell’aria del carter
della cinghia trape-
zoidale

Pulire.
√√√√
6*
Freno anteriore

Controllare il funzionamento, il
livello del liquido e l’assenza di
perdite nel veicolo.
√√√√√√

Sostituire le pastiglie dei freni. Se consumate fino al limite

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI

6-4
2
3
4
5
67
8
9

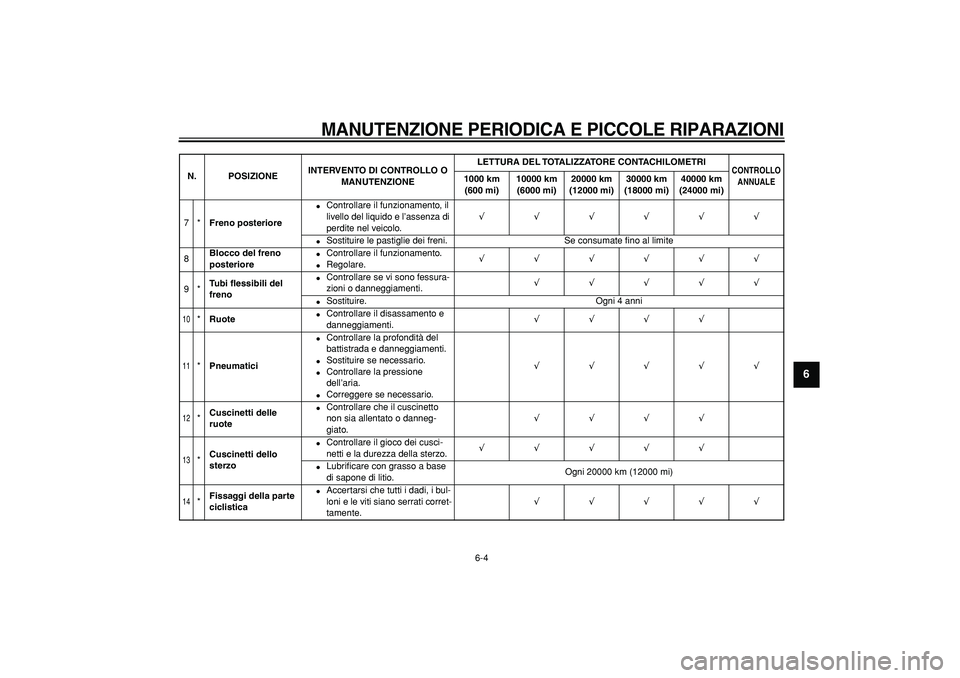

7*
Freno posteriore

Controllare il funzionamento, il
livello del liquido e l’assenza di
perdite nel veicolo.
√√√√√√

Sostituire le pastiglie dei freni. Se consumate fino al limite
8
Blocco del freno
posteriore

Controllare il funzionamento.

Regolare.
√√√√√√
9*
Tubi flessibili del
freno

Controllare se vi sono fessura-
zioni o danneggiamenti.
√√√√√

Sostituire. Ogni 4 anni
10

*
Ruote

Controllare il disassamento e
danneggiamenti.
√√√√
11

*
Pneumatici

Controllare la profondità del
battistrada e danneggiamenti.

Sostituire se necessario.

Controllare la pressione
dell’aria.

Correggere se necessario.
√√√√√
12

*
Cuscinetti delle
ruote

Controllare che il cuscinetto
non sia allentato o danneg-
giato.
√√√√
13

*
Cuscinetti dello
sterzo

Controllare il gioco dei cusci-
netti e la durezza della sterzo.
√√√√√

Lubrificare con grasso a base
di sapone di litio.Ogni 20000 km (12000 mi)
14

*
Fissaggi della parte
ciclistica

Accertarsi che tutti i dadi, i bul-
loni e le viti siano serrati corret-
tamente.
√√√√√
N. POSIZIONEINTERVENTO DI CONTROLLO O
MANUTENZIONELETTURA DEL TOTALIZZATORE CONTACHILOMETRI
CONTROLLO
ANNUALE

1000 km
(600 mi)10000 km
(6000 mi)20000 km
(12000 mi)30000 km
(18000 mi)40000 km
(24000 mi)

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI

6-5
1
2
3
4
5
6
7
8
9

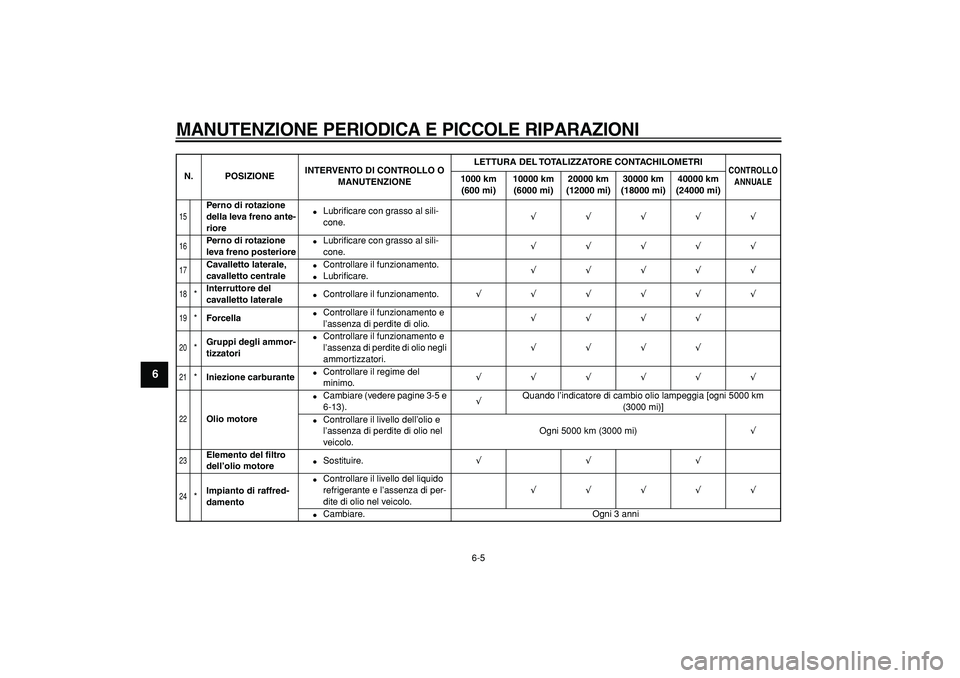

15

Perno di rotazione
della leva freno ante-
riore

Lubrificare con grasso al sili-
cone.
√√√√√
16

Perno di rotazione
leva freno posteriore

Lubrificare con grasso al sili-
cone.
√√√√√
17

Cavalletto laterale,
cavalletto centrale

Controllare il funzionamento.

Lubrificare.
√√√√√
18

*
Interruttore del
cavalletto laterale

Controllare il funzionamento.
√√√√√√
19

*
Forcella

Controllare il funzionamento e
l’assenza di perdite di olio.
√√√√
20

*
Gruppi degli ammor-
tizzatori

Controllare il funzionamento e
l’assenza di perdite di olio negli
ammortizzatori.
√√√√
21

*
Iniezione carburante

Controllare il regime del
minimo.
√√√√√√
22

Olio motore

Cambiare (vedere pagine 3-5 e
6-13).
√
Quando l’indicatore di cambio olio lampeggia [ogni 5000 km
(3000 mi)]

Controllare il livello dell’olio e
l’assenza di perdite di olio nel
veicolo.Ogni 5000 km (3000 mi)
√
23

Elemento del filtro
dell’olio motore

Sostituire.
√√√
24

*
Impianto di raffred-
damento

Controllare il livello del liquido
refrigerante e l’assenza di per-
dite di olio nel veicolo.
√√√√√

Cambiare. Ogni 3 anni
N. POSIZIONEINTERVENTO DI CONTROLLO O
MANUTENZIONELETTURA DEL TOTALIZZATORE CONTACHILOMETRI
CONTROLLO
ANNUALE

1000 km
(600 mi)10000 km
(6000 mi)20000 km
(12000 mi)30000 km
(18000 mi)40000 km
(24000 mi)

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI

6-6
2
3
4
5
67
8
9

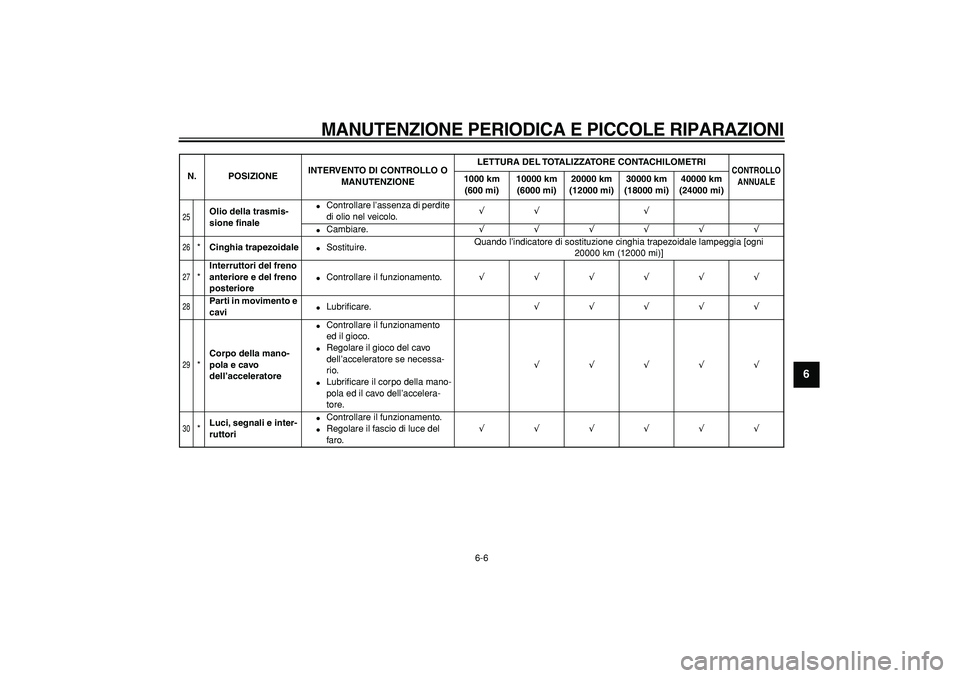

25

Olio della trasmis-
sione finale

Controllare l’assenza di perdite
di olio nel veicolo.
√√ √

Cambiare.
√√√√√√
26

*
Cinghia trapezoidale

Sostituire.Quando l’indicatore di sostituzione cinghia trapezoidale lampeggia [ogni
20000 km (12000 mi)]
27

*
Interruttori del freno
anteriore e del freno
posteriore

Controllare il funzionamento.
√√√√√√
28

Parti in movimento e
cavi

Lubrificare.
√√√√√
29

*
Corpo della mano-
pola e cavo
dell’acceleratore

Controllare il funzionamento
ed il gioco.

Regolare il gioco del cavo
dell’acceleratore se necessa-
rio.

Lubrificare il corpo della mano-
pola ed il cavo dell’accelera-
tore.
√√√√√
30

*
Luci, segnali e inter-
ruttori

Controllare il funzionamento.

Regolare il fascio di luce del
faro.
√√√√√√
N. POSIZIONEINTERVENTO DI CONTROLLO O
MANUTENZIONELETTURA DEL TOTALIZZATORE CONTACHILOMETRI
CONTROLLO
ANNUALE

1000 km
(600 mi)10000 km
(6000 mi)20000 km
(12000 mi)30000 km
(18000 mi)40000 km
(24000 mi)

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI

6-7
1
2
3
4
5
6
7
8
9

HAU34490

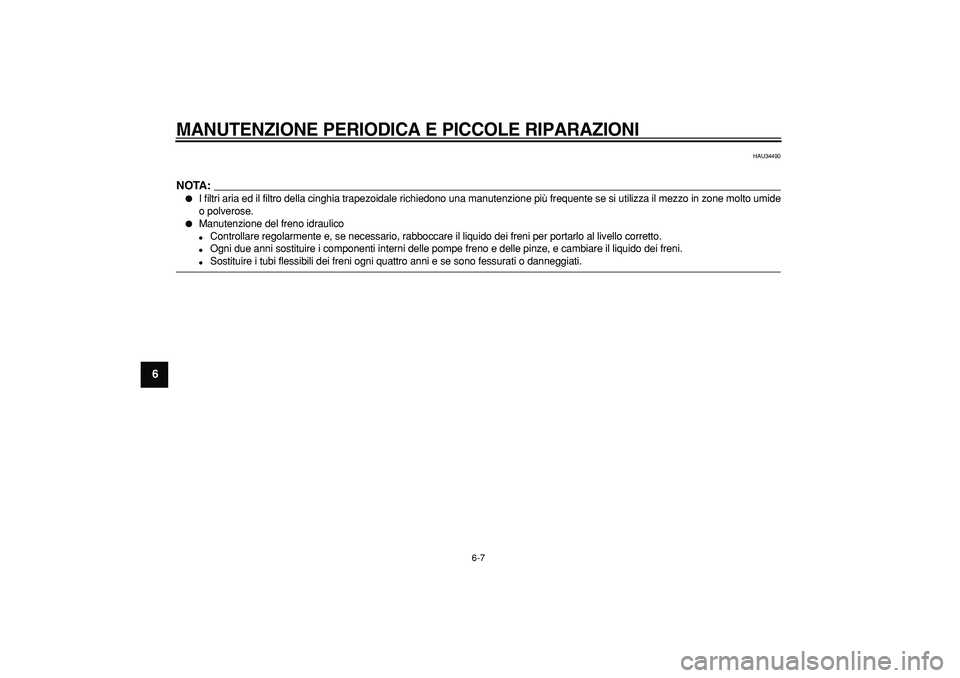

NOTA:


I filtri aria ed il filtro della cinghia trapezoidale richiedono una manutenzione più frequente se si utilizza il mezzo in zone molto umide
o polverose.

Manutenzione del freno idraulico

Controllare regolarmente e, se necessario, rabboccare il liquido dei freni per portarlo al livello corretto.

Ogni due anni sostituire i componenti interni delle pompe freno e delle pinze, e cambiare il liquido dei freni.

Sostituire i tubi flessibili dei freni ogni quattro anni e se sono fessurati o danneggiati.

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI

6-8
2
3
4
5
67
8
9

HAU18712

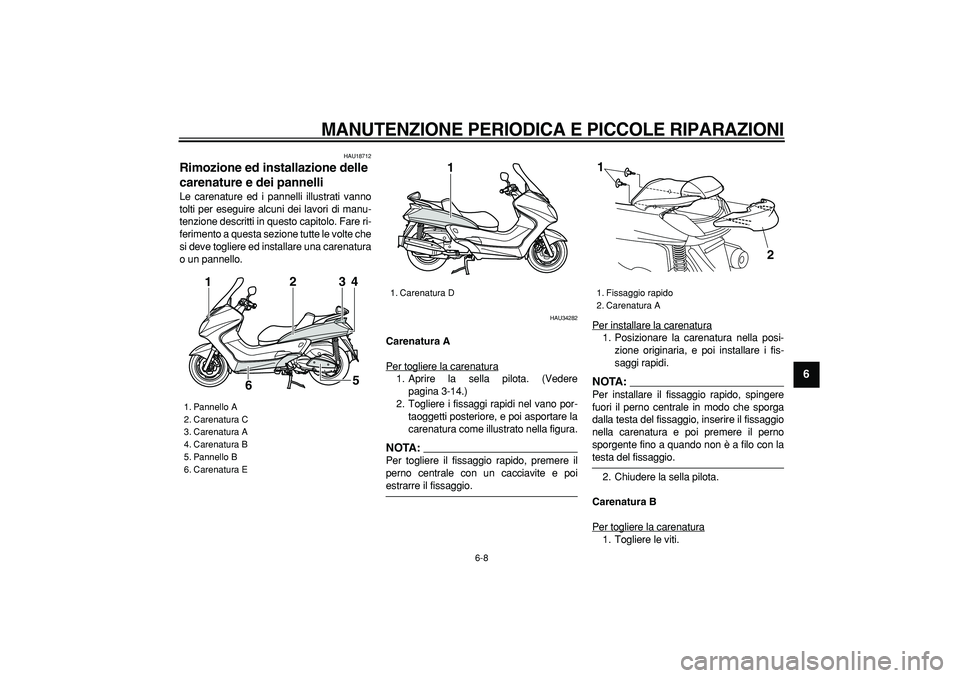

Rimozione ed installazione delle
carenature e dei pannelli
Le carenature ed i pannelli illustrati vanno
tolti per eseguire alcuni dei lavori di manu-
tenzione descritti in questo capitolo. Fare ri-
ferimento a questa sezione tutte le volte che
si deve togliere ed installare una carenatura
o un pannello.
HAU34282

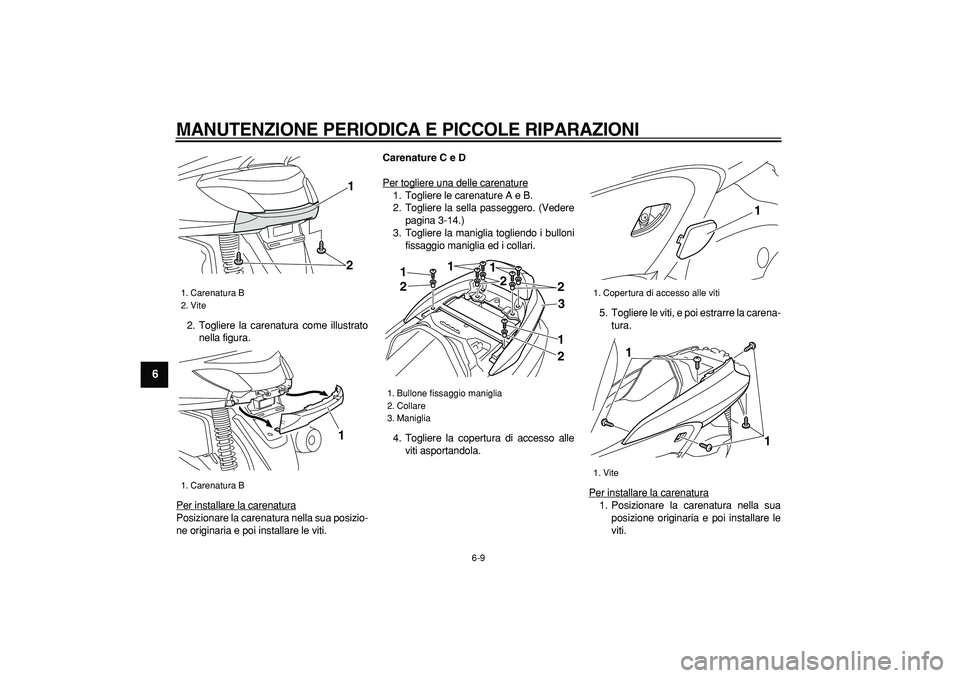

Carenatura A
Per togliere la carenatura
1. Aprire la sella pilota. (Vedere
pagina 3-14.)
2. Togliere i fissaggi rapidi nel vano por-
taoggetti posteriore, e poi asportare la
carenatura come illustrato nella figura.NOTA:

Per togliere il fissaggio rapido, premere il
perno centrale con un cacciavite e poi
estrarre il fissaggio.Per installare la carenatura
1. Posizionare la carenatura nella posi-
zione originaria, e poi installare i fis-
saggi rapidi.NOTA:

Per installare il fissaggio rapido, spingere
fuori il perno centrale in modo che sporga
dalla testa del fissaggio, inserire il fissaggio
nella carenatura e poi premere il perno
sporgente fino a quando non è a filo con la
testa del fissaggio.
2. Chiudere la sella pilota.
Carenatura B
Per togliere la carenatura
1. Togliere le viti.

1. Pannello A
2. Carenatura C
3. Carenatura A
4. Carenatura B
5. Pannello B
6. Carenatura E
2
3
4
5
6 1

1. Carenatura D
1

1. Fissaggio rapido
2. Carenatura A
1
2

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI

6-9
1
2
3
4
5
6
7
8
9

2. Togliere la carenatura come illustrato
nella figura.
Per installare la carenatura
Posizionare la carenatura nella sua posizio-
ne originaria e poi installare le viti.
Carenature C e D
Per togliere una delle carenature
1. Togliere le carenature A e B.
2. Togliere la sella passeggero. (Vedere
pagina 3-14.)
3. Togliere la maniglia togliendo i bulloni
fissaggio maniglia ed i collari.
4. Togliere la copertura di accesso alle
viti asportandola.5. Togliere le viti, e poi estrarre la carena-
tura.
Per installare la carenatura
1. Posizionare la carenatura nella sua
posizione originaria e poi installare le
viti.

1. Carenatura B
2. Vite
1. Carenatura B
1
21

1. Bullone fissaggio maniglia
2. Collare
3. Maniglia1
1
3
1
1
2
2
22

1. Copertura di accesso alle viti
1. Vite
1
1
1
