VERZORGING EN STALLING VAN DE SCOOTER
7-3
2
3
4
5
6
78
9

steenslag e.d. bij.
6. Zet alle gelakte oppervlakken in de
was.
7. Laat de scooter volledig drogen alvo-
rens te stallen of af te dekken.
WAARSCHUWING

DWA10941
Verontreiniging van de remmen of ban-
den kan leiden tot verlies van de contro-
le over de machine.

Controleer of er geen olie of was op
de remmen of banden zit. Reinig de
remschijven en remvoeringen in-
dien nodig met een normale rem-
schijfreiniger of aceton en spoel de
banden schoon met lauw water en
een mild reinigingsmiddel.

Test voor u de scooter in gebruik
neemt eerst de remwerking en het
weggedrag in bochten.
LET OP

DCA10800

Breng een geringe hoeveelheid
oliespray en was aan en verwijder
overtollige hoeveelheden.

Breng oliespray of was nooit aan op
rubber of kunststof delen, behandel
deze met een daartoe bestemd ver-
zorgingsmiddel.

Vermijd het gebruik van schurendepoetsmiddelen, deze tasten de lak
aan.
OPMERKING


Vraag een Yamaha dealer om advies
over de te gebruiken producten.

Door wassen, regenachtig weer of een
vochtig klimaat kan de koplamplens
beslagen raken. Inschakelen van de
koplamp gedurende een korte periode
zal helpen bij de verwijdering van het
vocht.
DAU36561
Stalling
Korte termijn
Stal uw scooter steeds op een koele en dro-
ge plek en bescherm indien nodig tegen
stof met een luchtdoorlatende stallinghoes.
LET OP

DCA10820

Als de scooter wordt gestald in een
slecht geventileerde ruimte of in
vochtige toestand wordt afgedekt
met een dekzeil, zal water en vocht
kunnen binnendringen en roestvor-
ming veroorzaken.

Voorkom corrosie door de machine
niet te stallen in een vochtige kel-
der, een stal (i.v.m. de aanwezig-
heid van ammoniakdamp) en in een
opslagruimte voor sterke chemica-
liën.
Lange termijn
Alvorens uw scooter gedurende meerdere
maanden aaneen te stallen:
1. Volg alle instructies op in de paragraaf
“Verzorging” in dit hoofdstuk.
2. Vul de brandstoftank en voeg een sta-
bilisatoradditief (indien verkrijgbaar)
toe om roestvorming in de tank en

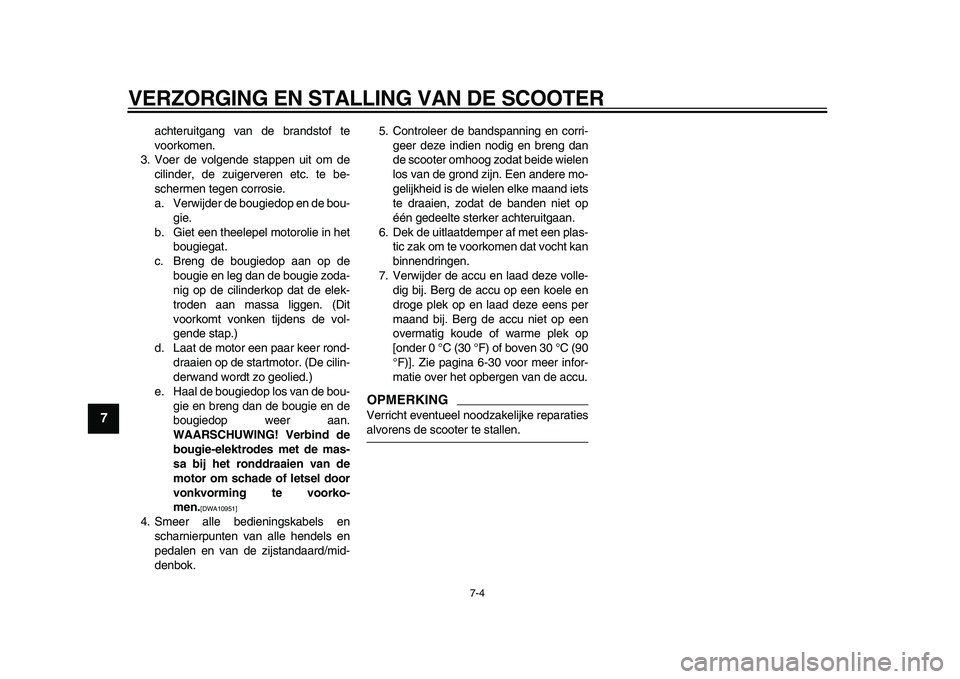

VERZORGING EN STALLING VAN DE SCOOTER
7-4
1
2
3
4
5
6
7
8
9

achteruitgang van de brandstof te
voorkomen.
3. Voer de volgende stappen uit om de
cilinder, de zuigerveren etc. te be-
schermen tegen corrosie.
a. Verwijder de bougiedop en de bou-
gie.
b. Giet een theelepel motorolie in het
bougiegat.
c. Breng de bougiedop aan op de
bougie en leg dan de bougie zoda-
nig op de cilinderkop dat de elek-
troden aan massa liggen. (Dit
voorkomt vonken tijdens de vol-
gende stap.)
d. Laat de motor een paar keer rond-
draaien op de startmotor. (De cilin-
derwand wordt zo geolied.)
e. Haal de bougiedop los van de bou-
gie en breng dan de bougie en de
bougiedop weer aan.
WAARSCHUWING! Verbind de
bougie-elektrodes met de mas-
sa bij het ronddraaien van de
motor om schade of letsel door
vonkvorming te voorko-
men.
[DWA10951]

4. Smeer alle bedieningskabels en
scharnierpunten van alle hendels en
pedalen en van de zijstandaard/mid-
denbok.5. Controleer de bandspanning en corri-
geer deze indien nodig en breng dan
de scooter omhoog zodat beide wielen
los van de grond zijn. Een andere mo-
gelijkheid is de wielen elke maand iets
te draaien, zodat de banden niet op
één gedeelte sterker achteruitgaan.
6. Dek de uitlaatdemper af met een plas-
tic zak om te voorkomen dat vocht kan
binnendringen.
7. Verwijder de accu en laad deze volle-
dig bij. Berg de accu op een koele en
droge plek op en laad deze eens per
maand bij. Berg de accu niet op een
overmatig koude of warme plek op
[onder 0 °C (30 °F) of boven 30 °C (90
°F)]. Zie pagina 6-30 voor meer infor-
matie over het opbergen van de accu.
OPMERKING

Verricht eventueel noodzakelijke reparaties
alvorens de scooter te stallen.

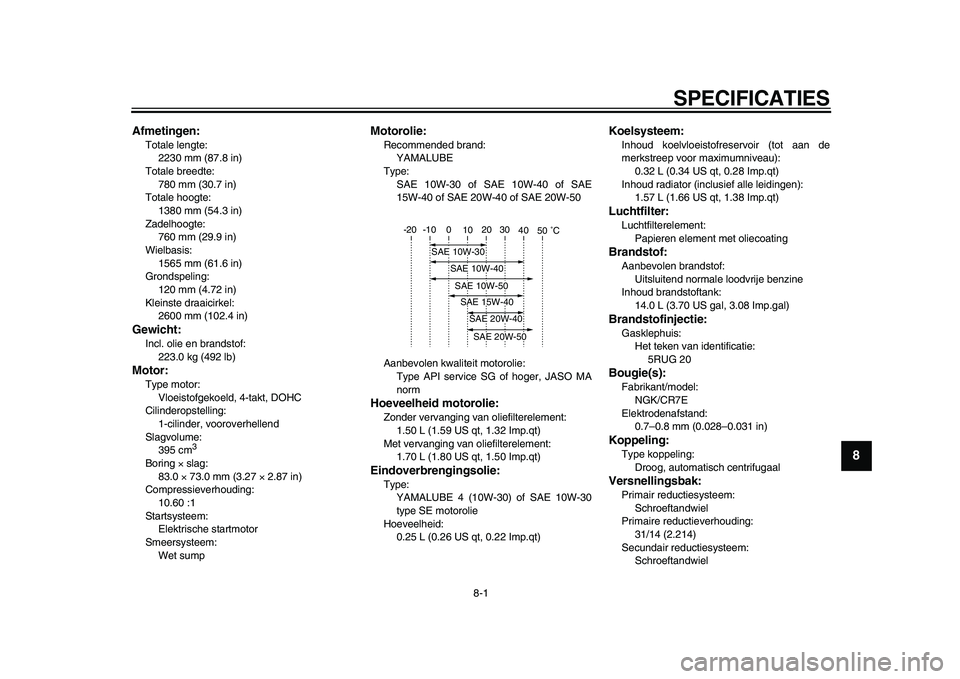

8-1
2
3
4
5
6
7
89

SPECIFICATIES
DAU2633X
Afmetingen:
Totale lengte:
2230 mm (87.8 in)
Totale breedte:
780 mm (30.7 in)
Totale hoogte:
1380 mm (54.3 in)
Zadelhoogte:
760 mm (29.9 in)
Wielbasis:
1565 mm (61.6 in)
Grondspeling:
120 mm (4.72 in)
Kleinste draaicirkel:
2600 mm (102.4 in)
Gewicht:
Incl. olie en brandstof:
223.0 kg (492 lb)
Motor:
Type motor:
Vloeistofgekoeld, 4-takt, DOHC
Cilinderopstelling:
1-cilinder, vooroverhellend
Slagvolume:
395 cm
3

Boring
×
slag:
83.0
×
73.0 mm (3.27
×
2.87 in)
Compressieverhouding:
10.60 :1
Startsysteem:
Elektrische startmotor
Smeersysteem:
Wet sump

Motorolie:
Recommended brand:
YAMALUBE
Type:
SAE 10W-30 of SAE 10W-40 of SAE
15W-40 of SAE 20W-40 of SAE 20W-50
Aanbevolen kwaliteit motorolie:
Type API service SG of hoger, JASO MA
norm
Hoeveelheid motorolie:
Zonder vervanging van oliefilterelement:
1.50 L (1.59 US qt, 1.32 Imp.qt)
Met vervanging van oliefilterelement:
1.70 L (1.80 US qt, 1.50 Imp.qt)
Eindoverbrengingsolie:
Type:
YAMALUBE 4 (10W-30) of SAE 10W-30
type SE motorolie
Hoeveelheid:
0.25 L (0.26 US qt, 0.22 Imp.qt)
Koelsysteem:
Inhoud koelvloeistofreservoir (tot aan de
merkstreep voor maximumniveau):
0.32 L (0.34 US qt, 0.28 Imp.qt)
Inhoud radiator (inclusief alle leidingen):
1.57 L (1.66 US qt, 1.38 Imp.qt)
Luchtfilter:
Luchtfilterelement:
Papieren element met oliecoating
Brandstof:
Aanbevolen brandstof:
Uitsluitend normale loodvrije benzine
Inhoud brandstoftank:
14.0 L (3.70 US gal, 3.08 Imp.gal)
Brandstofinjectie:
Gasklephuis:
Het teken van identificatie:
5RUG 20
Bougie(s):
Fabrikant/model:
NGK/CR7E
Elektrodenafstand:
0.7–0.8 mm (0.028–0.031 in)
Koppeling:
Type koppeling:
Droog, automatisch centrifugaal
Versnellingsbak:
Primair reductiesysteem:
Schroeftandwiel
Primaire reductieverhouding:
31/14 (2.214)
Secundair reductiesysteem:
Schroeftandwiel
-20 -10 0
10 20 30
40
50 ˚C
SAE 10W-30
SAE 15W-40SAE 20W-40SAE 20W-50
SAE 10W-40SAE 10W-50

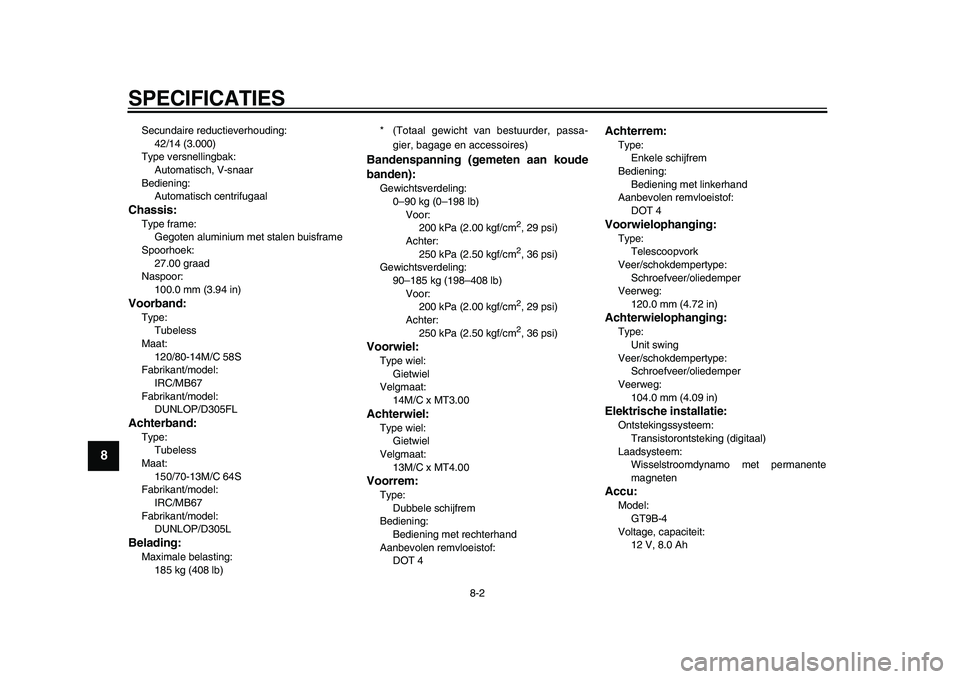

SPECIFICATIES
8-2
1
2
3
4
5
6
7
8
9

Secundaire reductieverhouding:
42/14 (3.000)
Type versnellingbak:
Automatisch, V-snaar
Bediening:
Automatisch centrifugaal
Chassis:
Type frame:
Gegoten aluminium met stalen buisframe
Spoorhoek:
27.00 graad
Naspoor:
100.0 mm (3.94 in)
Voorband:
Type:
Tubeless
Maat:
120/80-14M/C 58S
Fabrikant/model:
IRC/MB67
Fabrikant/model:
DUNLOP/D305FL
Achterband:
Type:
Tubeless
Maat:
150/70-13M/C 64S
Fabrikant/model:
IRC/MB67
Fabrikant/model:
DUNLOP/D305L
Belading:
Maximale belasting:
185 kg (408 lb)* (Totaal gewicht van bestuurder, passa-
gier, bagage en accessoires)
Bandenspanning (gemeten aan koude
banden):
Gewichtsverdeling:
0–90 kg (0–198 lb)
Voor:
200 kPa (2.00 kgf/cm
2

, 29 psi)
Achter:
250 kPa (2.50 kgf/cm
2

, 36 psi)
Gewichtsverdeling:
90–185 kg (198–408 lb)
Voor:
200 kPa (2.00 kgf/cm
2

, 29 psi)
Achter:
250 kPa (2.50 kgf/cm
2

, 36 psi)
Voorwiel:
Type wiel:
Gietwiel
Velgmaat:
14M/C x MT3.00
Achterwiel:
Type wiel:
Gietwiel
Velgmaat:
13M/C x MT4.00
Voorrem:
Type:
Dubbele schijfrem
Bediening:
Bediening met rechterhand
Aanbevolen remvloeistof:
DOT 4
Achterrem:
Type:
Enkele schijfrem
Bediening:
Bediening met linkerhand
Aanbevolen remvloeistof:
DOT 4
Voorwielophanging:
Type:
Telescoopvork
Veer/schokdempertype:
Schroefveer/oliedemper
Veerweg:
120.0 mm (4.72 in)
Achterwielophanging:
Type:
Unit swing
Veer/schokdempertype:
Schroefveer/oliedemper
Veerweg:
104.0 mm (4.09 in)
Elektrische installatie:
Ontstekingssysteem:
Transistorontsteking (digitaal)
Laadsysteem:
Wisselstroomdynamo met permanente
magneten
Accu:
Model:
GT9B-4
Voltage, capaciteit:
12 V, 8.0 Ah

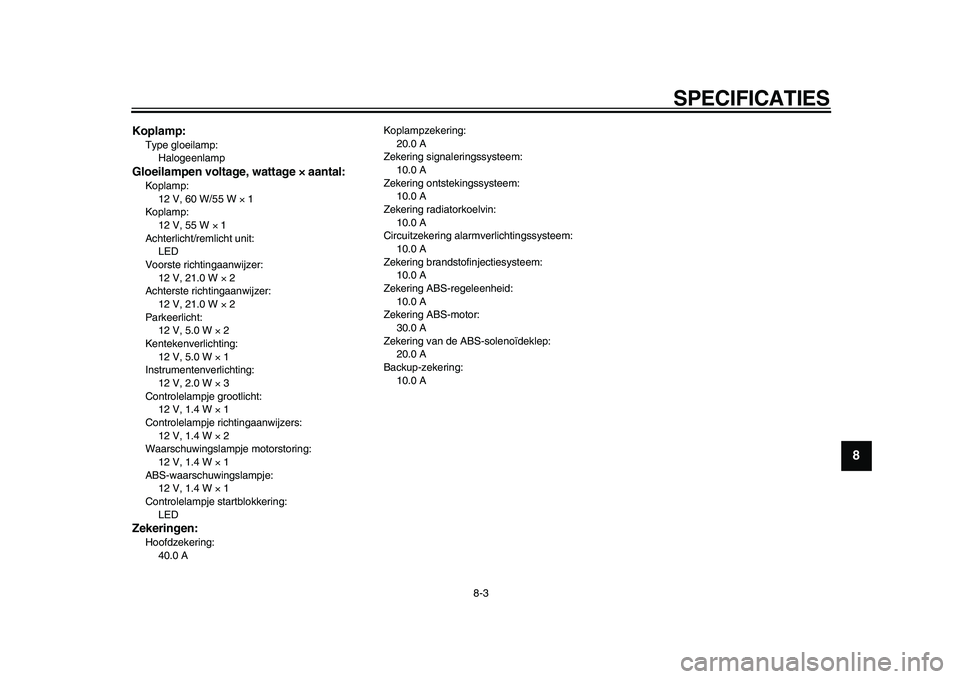

SPECIFICATIES
8-3
2
3
4
5
6
7
89

Koplamp:
Type gloeilamp:
Halogeenlamp
Gloeilampen voltage, wattage
×× × ×
aantal:
Koplamp:
12 V, 60 W/55 W
×
1
Koplamp:
12 V, 55 W
×
1
Achterlicht/remlicht unit:
LED
Voorste richtingaanwijzer:
12 V, 21.0 W
×
2
Achterste richtingaanwijzer:
12 V, 21.0 W
×
2
Parkeerlicht:
12 V, 5.0 W
×
2
Kentekenverlichting:
12 V, 5.0 W
×
1
Instrumentenverlichting:
12 V, 2.0 W
×
3
Controlelampje grootlicht:
12 V, 1.4 W
×
1
Controlelampje richtingaanwijzers:
12 V, 1.4 W
×
2
Waarschuwingslampje motorstoring:
12 V, 1.4 W
×
1
ABS-waarschuwingslampje:
12 V, 1.4 W
×
1
Controlelampje startblokkering:
LED

Zekeringen:
Hoofdzekering:
40.0 AKoplampzekering:
20.0 A
Zekering signaleringssysteem:
10.0 A
Zekering ontstekingssysteem:
10.0 A
Zekering radiatorkoelvin:
10.0 A
Circuitzekering alarmverlichtingssysteem:
10.0 A
Zekering brandstofinjectiesysteem:
10.0 A
Zekering ABS-regeleenheid:
10.0 A
Zekering ABS-motor:
30.0 A
Zekering van de ABS-solenoïdeklep:
20.0 A
Backup-zekering:
10.0 A

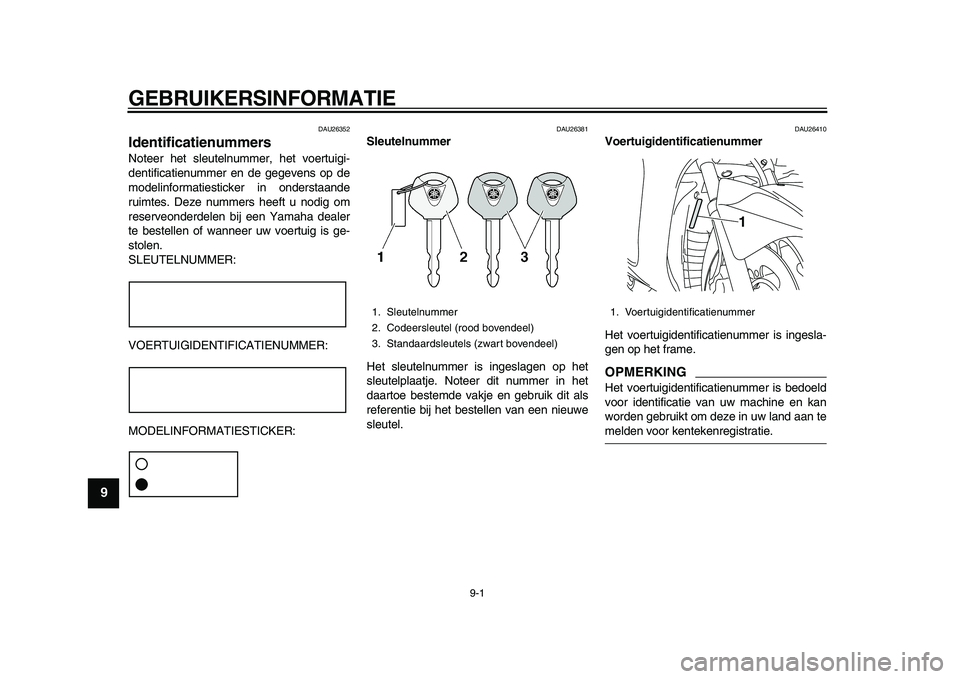

9-1
1
2
3
4
5
6
7
8
9

GEBRUIKERSINFORMATIE
DAU26352
Identificatienummers
Noteer het sleutelnummer, het voertuigi-
dentificatienummer en de gegevens op de
modelinformatiesticker in onderstaande
ruimtes. Deze nummers heeft u nodig om
reserveonderdelen bij een Yamaha dealer
te bestellen of wanneer uw voertuig is ge-
stolen.
SLEUTELNUMMER:
VOERTUIGIDENTIFICATIENUMMER:
MODELINFORMATIESTICKER:
DAU26381
Sleutelnummer
Het sleutelnummer is ingeslagen op het
sleutelplaatje. Noteer dit nummer in het
daartoe bestemde vakje en gebruik dit als
referentie bij het bestellen van een nieuwe
sleutel.
DAU26410
Voertuigidentificatienummer
Het voertuigidentificatienummer is ingesla-
gen op het frame.
OPMERKING

Het voertuigidentificatienummer is bedoeld
voor identificatie van uw machine en kan
worden gebruikt om deze in uw land aan te
melden voor kentekenregistratie.
1. Sleutelnummer
2. Codeersleutel (rood bovendeel)
3. Standaardsleutels (zwart bovendeel)
1. Voertuigidentificatienummer
1

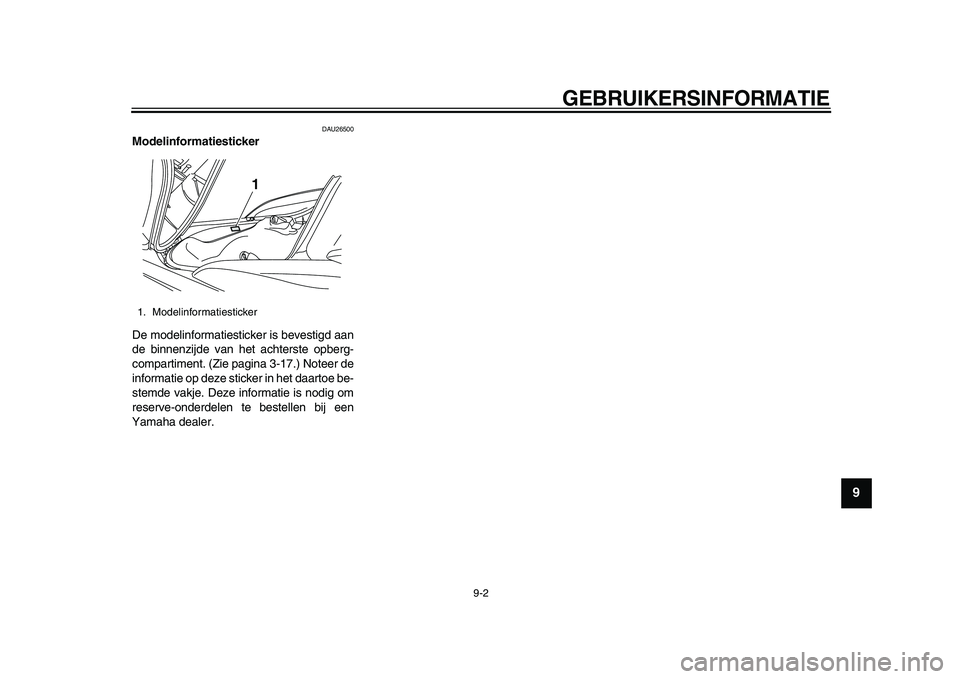

GEBRUIKERSINFORMATIE
9-2
2
3
4
5
6
7
8
9

DAU26500
Modelinformatiesticker
De modelinformatiesticker is bevestigd aan
de binnenzijde van het achterste opberg-
compartiment. (Zie pagina 3-17.) Noteer de
informatie op deze sticker in het daartoe be-
stemde vakje. Deze informatie is nodig om
reserve-onderdelen te bestellen bij een
Yamaha dealer.
1. Modelinformatiesticker
1

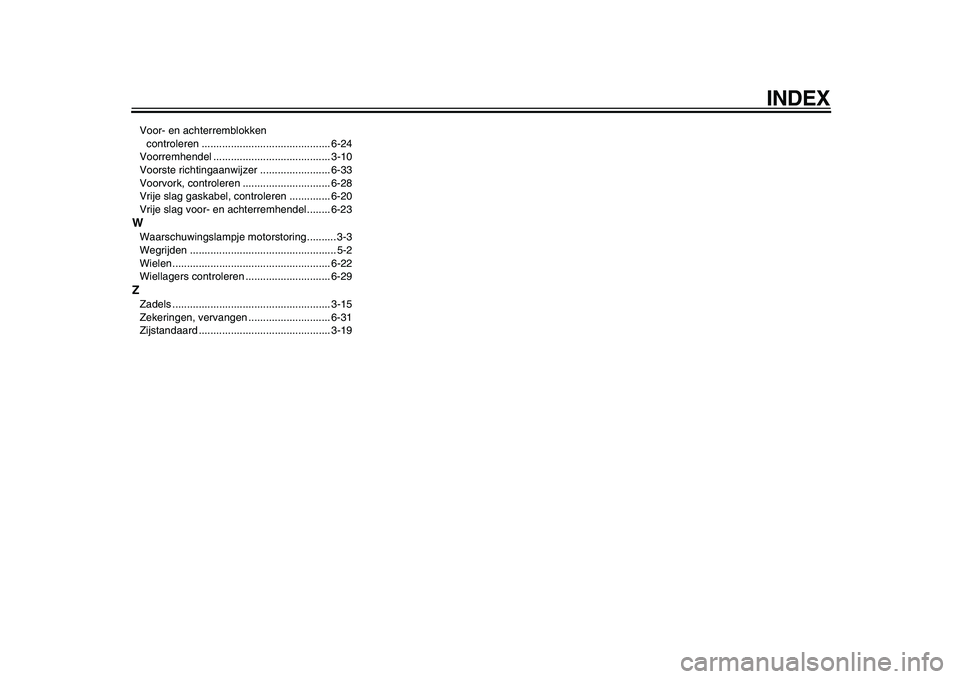

INDEX
A
Aandachtspunten voor veilig rijden ........... 1-4
ABS ......................................................... 3-11
ABS-waarschuwingslampje ...................... 3-3
Accu ........................................................ 6-30
Achterlicht/remlichtunit ............................ 6-33
Achterremblokkeerhendel ....................... 3-11
Antidiefstal-alarmsysteem (optie).............. 3-8
B
Banden.................................................... 6-21
Bestuurderszadel, verstellen................... 3-16
Bougie, controleren ................................. 6-10
Brandstof................................................. 3-13
Brandstofverbruik, tips voor een zuinig ..... 5-3
C
Claxonschakelaar ..................................... 3-9
Contactslot/stuurslot ................................. 3-2
Controle- en waarschuwingslampjes ........ 3-3
Controlelampje grootlicht .......................... 3-3
Controlelampjes richtingaanwijzers .......... 3-3
Controlelampje startblokkeersysteem ....... 3-4
D
Dimlichtschakelaar .................................... 3-9
E
Eindoverbrengingsolie ............................ 6-15
G
Gasgreep en gaskabel, controleren en
smeren.................................................. 6-27
Gereedschapsset ...................................... 6-1
Gloeilamp kentekenverlichting,
vervangen ............................................. 6-34
Gloeilamp richtingaanwijzer (achter),
vervangen ............................................. 6-33
I
Identificatienummers ................................. 9-1
Inrijperiode ................................................. 5-4
K
Kabels, controleren en smeren................ 6-26
Kabel van achterremblokkeerhendel,
afstellen ................................................. 6-24
Klepspeling .............................................. 6-20
Koelvloeistof ............................................ 6-16
Koplampgloeilamp, vervangen ................ 6-32
L
Lichtsignaalschakelaar .............................. 3-9
Luchtfilterelementen,
aftapslangen en luchtfilterelement in
V-snaarbehuizing .................................. 6-18
M
Matkleur, let op .......................................... 7-1
Middenbok en zijstandaard,
controleren en smeren .......................... 6-28
Modelinformatiesticker............................... 9-2
Motorolie en oliefilterelement................... 6-12
Multifunctioneel display ............................. 3-5
N
Noodstopschakelaar .................................. 3-9
O
Onderhoud, uitstootcontrolesysteem ......... 6-3
Opbergcompartimenten ........................... 3-17
P
Parkeerlichtgloeilamp .............................. 6-35
Parkeren .................................................... 5-4
Plaats van de onderdelen .......................... 2-1
Problemen oplossen ................................ 6-35
R
Remhendel, achterrem ............................ 3-10
Remhendels, smeren .............................. 6-27
Remmen .................................................... 5-3
Remvloeistofniveau, controleren ............. 6-25
Remvloeistof, verversen .......................... 6-26
Richtingaanwijzerschakelaar ..................... 3-9
S
Schakelaar alarmverlichting .................... 3-10
Schokdemperunits, afstellen ................... 3-18
Sleutelnummer .......................................... 9-1
Smering en onderhoud, periodiek ............. 6-4
Snelheidsmeter ......................................... 3-4
Sneller en langzamer rijden ...................... 5-2
Specificaties .............................................. 8-1
Stalling ...................................................... 7-3
Startblokkeersysteem ................................ 3-1
Starten van de motor................................. 5-1
Startknop ................................................... 3-9
Startspersysteem .................................... 3-19
Storingzoekschema’s .............................. 6-36
Stroomlijn- en framepanelen,
verwijderen en aanbrengen .................... 6-7
Stuurschakelaars ...................................... 3-9
Stuursysteem, controleren ...................... 6-29
T
Tankdop .................................................. 3-12
Toerenteller ............................................... 3-4
U
Uitlaatkatalysatoren................................. 3-14
V
Veiligheidsinformatie ................................. 1-1
Verzorging ................................................. 7-1
Voertuigidentificatienummer ...................... 9-1

INDEX
Voor- en achterremblokken
controleren ............................................ 6-24
Voorremhendel ........................................ 3-10
Voorste richtingaanwijzer ........................ 6-33
Voorvork, controleren .............................. 6-28
Vrije slag gaskabel, controleren .............. 6-20
Vrije slag voor- en achterremhendel........ 6-23
W
Waarschuwingslampje motorstoring.......... 3-3
Wegrijden .................................................. 5-2
Wielen...................................................... 6-22
Wiellagers controleren ............................. 6-29
Z
Zadels ...................................................... 3-15
Zekeringen, vervangen ............................ 6-31
Zijstandaard ............................................. 3-19
