YAMAHA MAJESTY 400 2009 Manuale duso (in Italian)

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-6
2
34
5
6
7
8
9

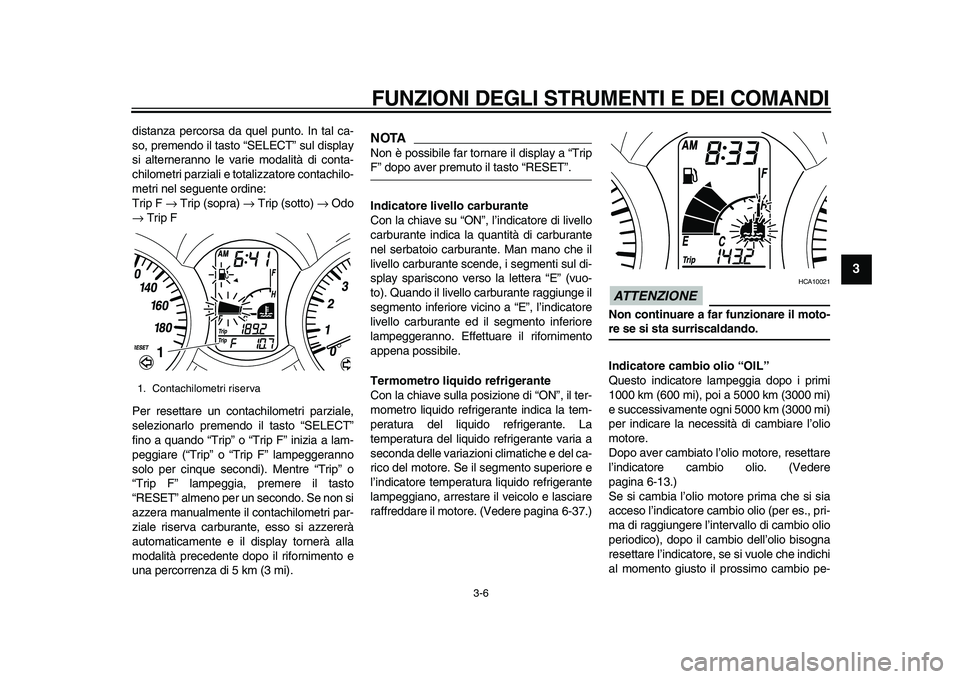

distanza percorsa da quel punto. In tal ca-
so, premendo il tasto “SELECT” sul display
si alterneranno le varie modalità di conta-
chilometri parziali e totalizzatore contachilo-
metri nel seguente ordine:
Trip F
→
Trip (sopra)
→
Trip (sotto)
→
Odo
→
Trip F
Per resettare un contachilometri parziale,
selezionarlo premendo il tasto “SELECT”
fino a quando “Trip” o “Trip F” inizia a lam-
peggiare (“Trip” o “Trip F” lampeggeranno
solo per cinque secondi). Mentre “Trip” o
“Trip F” lampeggia, premere il tasto
“RESET” almeno per un secondo. Se non si
azzera manualmente il contachilometri par-
ziale riserva carburante, esso si azzererà
automaticamente e il display tornerà alla
modalità precedente dopo il rifornimento e
una percorrenza di 5 km (3 mi).
NOTA

Non è possibile far tornare il display a “Trip
F” dopo aver premuto il tasto “RESET”.
Indicatore livello carburante
Con la chiave su “ON”, l’indicatore di livello
carburante indica la quantità di carburante
nel serbatoio carburante. Man mano che il
livello carburante scende, i segmenti sul di-
splay spariscono verso la lettera “E” (vuo-
to). Quando il livello carburante raggiunge il
segmento inferiore vicino a “E”, l’indicatore
livello carburante ed il segmento inferiore
lampeggeranno. Effettuare il rifornimento
appena possibile.
Termometro liquido refrigerante
Con la chiave sulla posizione di “ON”, il ter-
mometro liquido refrigerante indica la tem-
peratura del liquido refrigerante. La
temperatura del liquido refrigerante varia a
seconda delle variazioni climatiche e del ca-
rico del motore. Se il segmento superiore e
l’indicatore temperatura liquido refrigerante
lampeggiano, arrestare il veicolo e lasciare
raffreddare il motore. (Vedere pagina 6-37.)
ATTENZIONE

HCA10021
Non continuare a far funzionare il moto-
re se si sta surriscaldando.
Indicatore cambio olio “OIL”
Questo indicatore lampeggia dopo i primi
1000 km (600 mi), poi a 5000 km (3000 mi)
e successivamente ogni 5000 km (3000 mi)
per indicare la necessità di cambiare l’olio
motore.
Dopo aver cambiato l’olio motore, resettare
l’indicatore cambio olio. (Vedere
pagina 6-13.)
Se si cambia l’olio motore prima che si sia
acceso l’indicatore cambio olio (per es., pri-
ma di raggiungere l’intervallo di cambio olio
periodico), dopo il cambio dell’olio bisogna
resettare l’indicatore, se si vuole che indichi
al momento giusto il prossimo cambio pe-
1. Contachilometri riserva
1

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-7
1
2
3
4
5
6
7
8
9

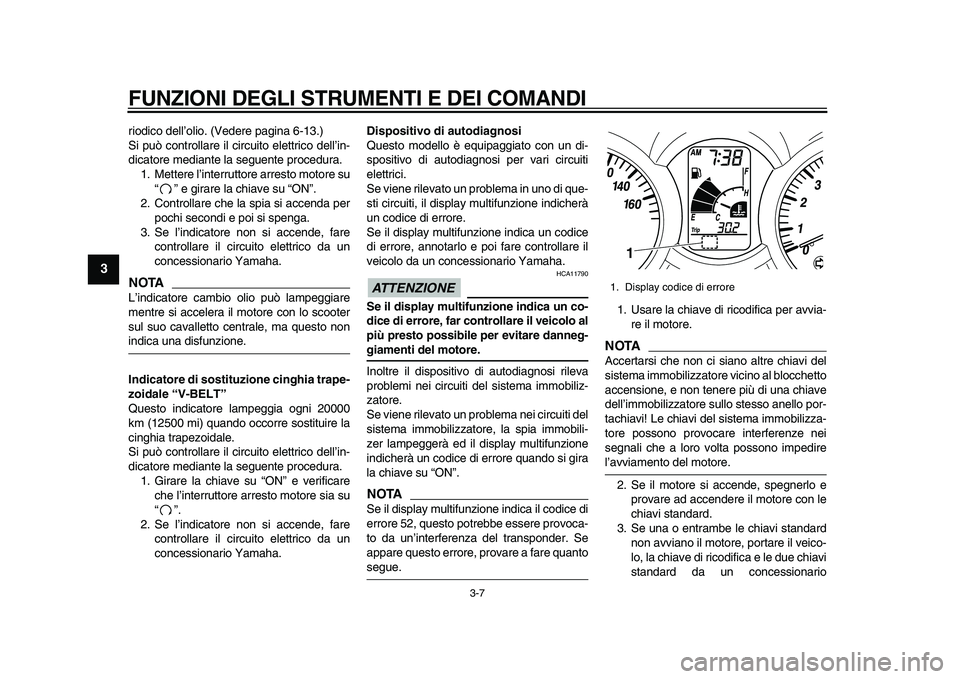

riodico dell’olio. (Vedere pagina 6-13.)
Si può controllare il circuito elettrico dell’in-
dicatore mediante la seguente procedura.
1. Mettere l’interruttore arresto motore su
“” e girare la chiave su “ON”.
2. Controllare che la spia si accenda per
pochi secondi e poi si spenga.
3. Se l’indicatore non si accende, fare
controllare il circuito elettrico da un
concessionario Yamaha.
NOTA

L’indicatore cambio olio può lampeggiare
mentre si accelera il motore con lo scooter
sul suo cavalletto centrale, ma questo non
indica una disfunzione.
Indicatore di sostituzione cinghia trape-
zoidale “V-BELT”
Questo indicatore lampeggia ogni 20000
km (12500 mi) quando occorre sostituire la
cinghia trapezoidale.
Si può controllare il circuito elettrico dell’in-
dicatore mediante la seguente procedura.
1. Girare la chiave su “ON” e verificare
che l’interruttore arresto motore sia su
“”.
2. Se l’indicatore non si accende, fare
controllare il circuito elettrico da un
concessionario Yamaha.
Dispositivo di autodiagnosi
Questo modello è equipaggiato con un di-
spositivo di autodiagnosi per vari circuiti
elettrici.
Se viene rilevato un problema in uno di que-
sti circuiti, il display multifunzione indicherà
un codice di errore.
Se il display multifunzione indica un codice
di errore, annotarlo e poi fare controllare il
veicolo da un concessionario Yamaha.
ATTENZIONE

HCA11790
Se il display multifunzione indica un co-
dice di errore, far controllare il veicolo al
più presto possibile per evitare danneg-
giamenti del motore.
Inoltre il dispositivo di autodiagnosi rileva
problemi nei circuiti del sistema immobiliz-
zatore.
Se viene rilevato un problema nei circuiti del
sistema immobilizzatore, la spia immobili-
zer lampeggerà ed il display multifunzione
indicherà un codice di errore quando si gira
la chiave su “ON”.
NOTA

Se il display multifunzione indica il codice di
errore 52, questo potrebbe essere provoca-
to da un’interferenza del transponder. Se
appare questo errore, provare a fare quanto
segue.1. Usare la chiave di ricodifica per avvia-
re il motore.
NOTA

Accertarsi che non ci siano altre chiavi del
sistema immobilizzatore vicino al blocchetto
accensione, e non tenere più di una chiave
dell’immobilizzatore sullo stesso anello por-
tachiavi! Le chiavi del sistema immobilizza-
tore possono provocare interferenze nei
segnali che a loro volta possono impedire
l’avviamento del motore.
2. Se il motore si accende, spegnerlo e
provare ad accendere il motore con le
chiavi standard.
3. Se una o entrambe le chiavi standard
non avviano il motore, portare il veico-
lo, la chiave di ricodifica e le due chiavi
standard da un concessionario
1. Display codice di errore
1

FUNZIONI DEGLI STRUMENTI E DEI COMANDI

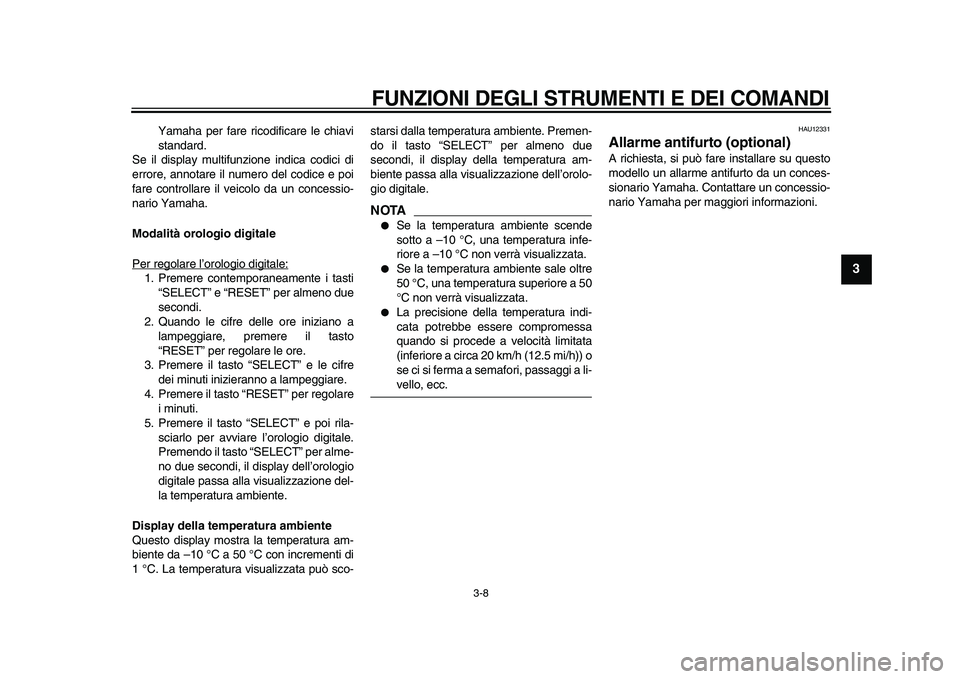

3-8
2
34
5
6
7
8
9

Yamaha per fare ricodificare le chiavi
standard.
Se il display multifunzione indica codici di
errore, annotare il numero del codice e poi
fare controllare il veicolo da un concessio-
nario Yamaha.
Modalità orologio digitale
Per regolare l’orologio digitale:
1. Premere contemporaneamente i tasti
“SELECT” e “RESET” per almeno due
secondi.
2. Quando le cifre delle ore iniziano a
lampeggiare, premere il tasto
“RESET” per regolare le ore.
3. Premere il tasto “SELECT” e le cifre
dei minuti inizieranno a lampeggiare.
4. Premere il tasto “RESET” per regolare
i minuti.
5. Premere il tasto “SELECT” e poi rila-
sciarlo per avviare l’orologio digitale.
Premendo il tasto “SELECT” per alme-
no due secondi, il display dell’orologio
digitale passa alla visualizzazione del-
la temperatura ambiente.
Display della temperatura ambiente
Questo display mostra la temperatura am-
biente da –10 °C a 50 °C con incrementi di
1 °C. La temperatura visualizzata può sco-starsi dalla temperatura ambiente. Premen-
do il tasto “SELECT” per almeno due
secondi, il display della temperatura am-
biente passa alla visualizzazione dell’orolo-
gio digitale.
NOTA


Se la temperatura ambiente scende
sotto a –10 °C, una temperatura infe-
riore a –10 °C non verrà visualizzata.

Se la temperatura ambiente sale oltre
50 °C, una temperatura superiore a 50
°C non verrà visualizzata.

La precisione della temperatura indi-
cata potrebbe essere compromessa
quando si procede a velocità limitata
(inferiore a circa 20 km/h (12.5 mi/h)) o
se ci si ferma a semafori, passaggi a li-
vello, ecc.
HAU12331
Allarme antifurto (optional)
A richiesta, si può fare installare su questo
modello un allarme antifurto da un conces-
sionario Yamaha. Contattare un concessio-
nario Yamaha per maggiori informazioni.

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-9
1
2
3
4
5
6
7
8
9

HAU12348

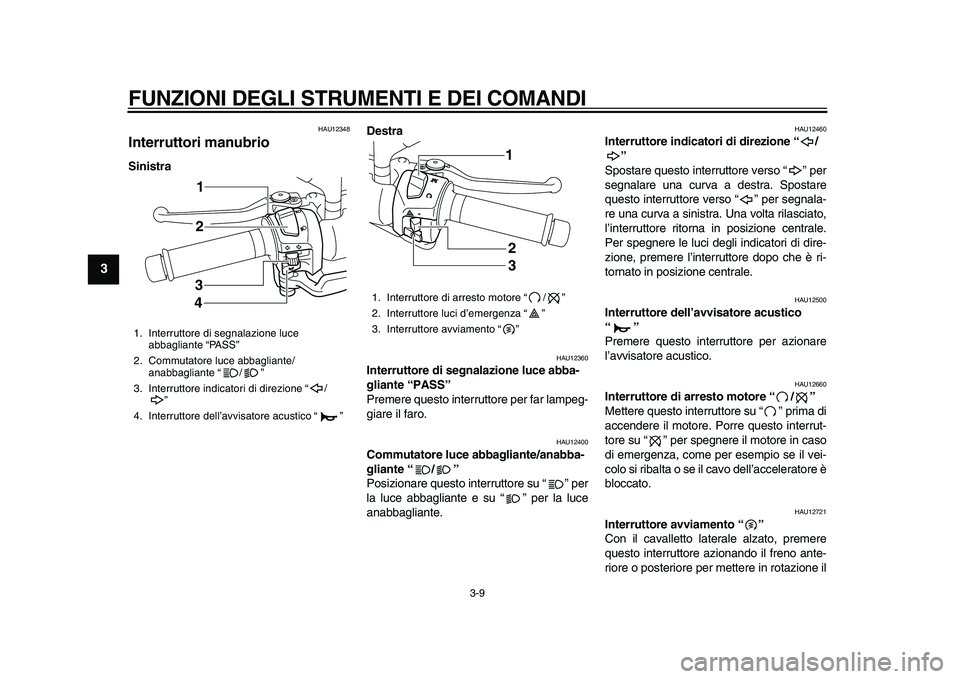

Interruttori manubrio
SinistraDestra
HAU12360
Interruttore di segnalazione luce abba-
gliante “PASS”
Premere questo interruttore per far lampeg-
giare il faro.
HAU12400
Commutatore luce abbagliante/anabba-
gliante “/”
Posizionare questo interruttore su “” per
la luce abbagliante e su “” per la luce
anabbagliante.
HAU12460
Interruttore indicatori di direzione “/
”
Spostare questo interruttore verso “” per
segnalare una curva a destra. Spostare
questo interruttore verso “” per segnala-
re una curva a sinistra. Una volta rilasciato,
l’interruttore ritorna in posizione centrale.
Per spegnere le luci degli indicatori di dire-
zione, premere l’interruttore dopo che è ri-
tornato in posizione centrale.
HAU12500
Interruttore dell’avvisatore acustico
“”
Premere questo interruttore per azionare
l’avvisatore acustico.
HAU12660
Interruttore di arresto motore “/”
Mettere questo interruttore su “” prima di
accendere il motore. Porre questo interrut-
tore su “” per spegnere il motore in caso
di emergenza, come per esempio se il vei-
colo si ribalta o se il cavo dell’acceleratore è
bloccato.
HAU12721
Interruttore avviamento “”
Con il cavalletto laterale alzato, premere
questo interruttore azionando il freno ante-
riore o posteriore per mettere in rotazione il
1. Interruttore di segnalazione luce
abbagliante “PASS”
2. Commutatore luce abbagliante/
anabbagliante “/”
3. Interruttore indicatori di direzione “/
”
4. Interruttore dell’avvisatore acustico “”
1
2
3
4

1. Interruttore di arresto motore “/”
2. Interruttore luci d’emergenza “”
3. Interruttore avviamento “”1
2
3

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-10
2
34
5
6
7
8
9

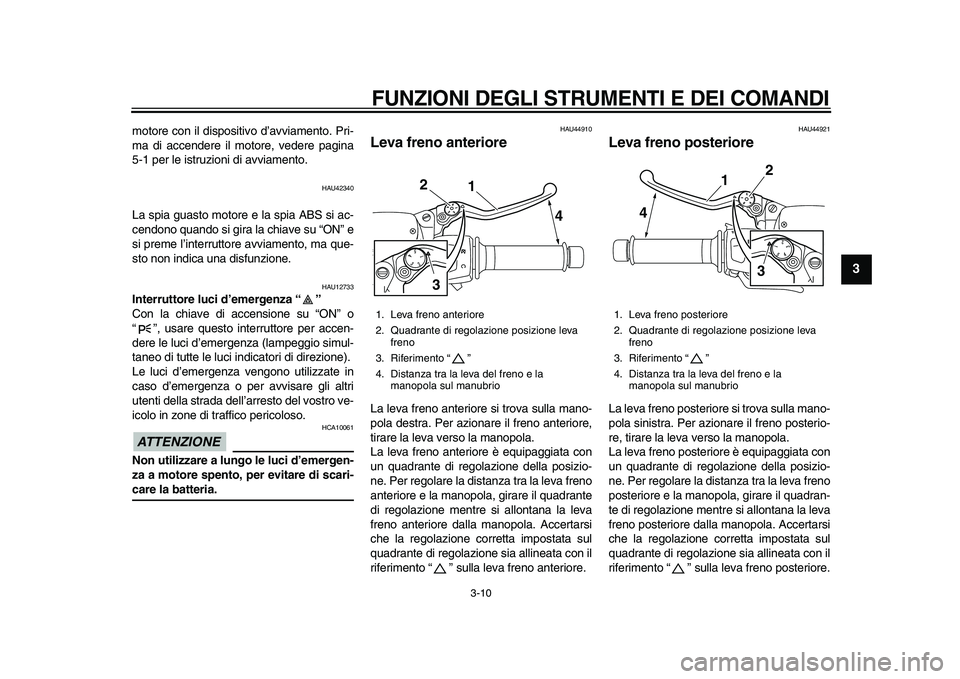

motore con il dispositivo d’avviamento. Pri-
ma di accendere il motore, vedere pagina
5-1 per le istruzioni di avviamento.
HAU42340
La spia guasto motore e la spia ABS si ac-
cendono quando si gira la chiave su “ON” e
si preme l’interruttore avviamento, ma que-
sto non indica una disfunzione.
HAU12733
Interruttore luci d’emergenza “”
Con la chiave di accensione su “ON” o
“”, usare questo interruttore per accen-
dere le luci d’emergenza (lampeggio simul-
taneo di tutte le luci indicatori di direzione).
Le luci d’emergenza vengono utilizzate in
caso d’emergenza o per avvisare gli altri
utenti della strada dell’arresto del vostro ve-
icolo in zone di traffico pericoloso.
ATTENZIONE

HCA10061
Non utilizzare a lungo le luci d’emergen-
za a motore spento, per evitare di scari-
care la batteria.
HAU44910
Leva freno anteriore
La leva freno anteriore si trova sulla mano-
pola destra. Per azionare il freno anteriore,
tirare la leva verso la manopola.
La leva freno anteriore è equipaggiata con
un quadrante di regolazione della posizio-
ne. Per regolare la distanza tra la leva freno
anteriore e la manopola, girare il quadrante
di regolazione mentre si allontana la leva
freno anteriore dalla manopola. Accertarsi
che la regolazione corretta impostata sul
quadrante di regolazione sia allineata con il
riferimento “” sulla leva freno anteriore.
HAU44921
Leva freno posteriore
La leva freno posteriore si trova sulla mano-
pola sinistra. Per azionare il freno posterio-
re, tirare la leva verso la manopola.
La leva freno posteriore è equipaggiata con
un quadrante di regolazione della posizio-
ne. Per regolare la distanza tra la leva freno
posteriore e la manopola, girare il quadran-
te di regolazione mentre si allontana la leva
freno posteriore dalla manopola. Accertarsi
che la regolazione corretta impostata sul
quadrante di regolazione sia allineata con il
riferimento “” sulla leva freno posteriore.
1. Leva freno anteriore
2. Quadrante di regolazione posizione leva
freno
3. Riferimento “”
4. Distanza tra la leva del freno e la
manopola sul manubrio1
32
4

1. Leva freno posteriore
2. Quadrante di regolazione posizione leva
freno
3. Riferimento “”
4. Distanza tra la leva del freno e la
manopola sul manubrio
1
32
4

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-11
1
2
3
4
5
6
7
8
9

HAU12962

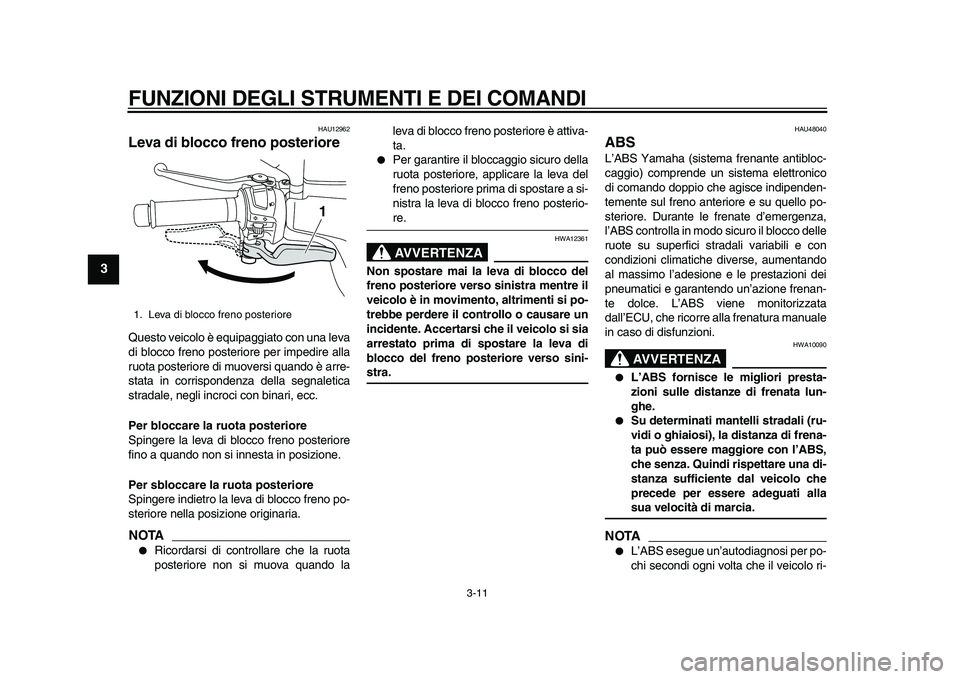

Leva di blocco freno posteriore
Questo veicolo è equipaggiato con una leva
di blocco freno posteriore per impedire alla
ruota posteriore di muoversi quando è arre-
stata in corrispondenza della segnaletica
stradale, negli incroci con binari, ecc.
Per bloccare la ruota posteriore
Spingere la leva di blocco freno posteriore
fino a quando non si innesta in posizione.
Per sbloccare la ruota posteriore
Spingere indietro la leva di blocco freno po-
steriore nella posizione originaria.
NOTA


Ricordarsi di controllare che la ruota
posteriore non si muova quando laleva di blocco freno posteriore è attiva-
ta.

Per garantire il bloccaggio sicuro della
ruota posteriore, applicare la leva del
freno posteriore prima di spostare a si-
nistra la leva di blocco freno posterio-
re.
AVVERTENZA

HWA12361
Non spostare mai la leva di blocco del
freno posteriore verso sinistra mentre il
veicolo è in movimento, altrimenti si po-
trebbe perdere il controllo o causare un
incidente. Accertarsi che il veicolo si sia
arrestato prima di spostare la leva di
blocco del freno posteriore verso sini-
stra.
HAU48040
ABS
L’ABS Yamaha (sistema frenante antibloc-
caggio) comprende un sistema elettronico
di comando doppio che agisce indipenden-
temente sul freno anteriore e su quello po-
steriore. Durante le frenate d’emergenza,
l’ABS controlla in modo sicuro il blocco delle
ruote su superfici stradali variabili e con
condizioni climatiche diverse, aumentando
al massimo l’adesione e le prestazioni dei
pneumatici e garantendo un’azione frenan-
te dolce. L’ABS viene monitorizzata
dall’ECU, che ricorre alla frenatura manuale
in caso di disfunzioni.
AVVERTENZA

HWA10090

L’ABS fornisce le migliori presta-
zioni sulle distanze di frenata lun-
ghe.

Su determinati mantelli stradali (ru-
vidi o ghiaiosi), la distanza di frena-
ta può essere maggiore con l’ABS,
che senza. Quindi rispettare una di-
stanza sufficiente dal veicolo che
precede per essere adeguati alla
sua velocità di marcia.
NOTA


L’ABS esegue un’autodiagnosi per po-
chi secondi ogni volta che il veicolo ri-
1. Leva di blocco freno posteriore
1

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-12
2
34
5
6
7
8
9

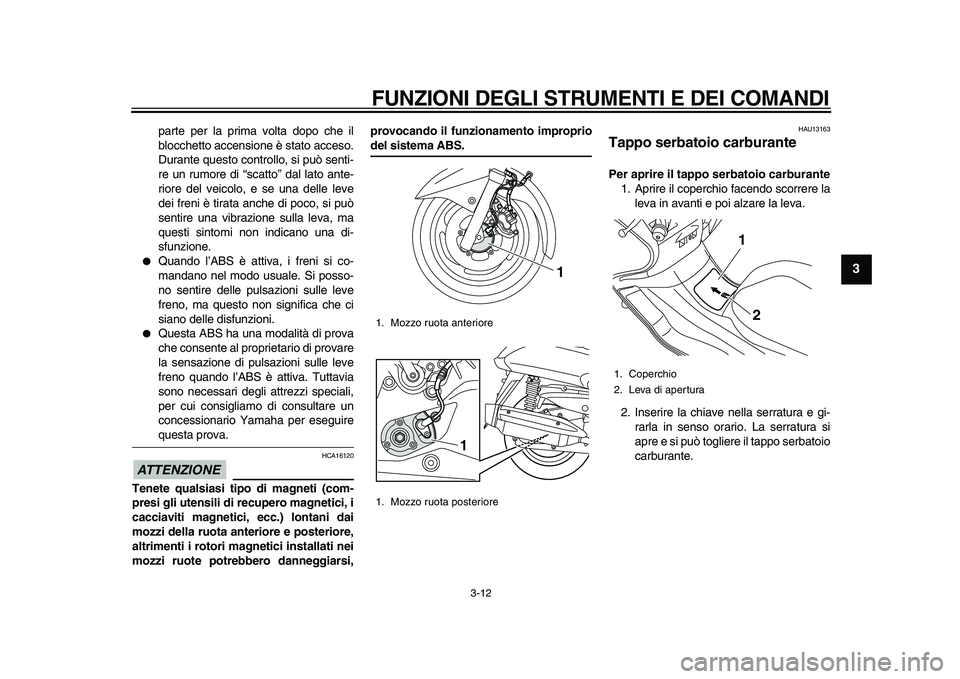

parte per la prima volta dopo che il
blocchetto accensione è stato acceso.
Durante questo controllo, si può senti-
re un rumore di “scatto” dal lato ante-
riore del veicolo, e se una delle leve
dei freni è tirata anche di poco, si può
sentire una vibrazione sulla leva, ma
questi sintomi non indicano una di-
sfunzione.

Quando l’ABS è attiva, i freni si co-
mandano nel modo usuale. Si posso-
no sentire delle pulsazioni sulle leve
freno, ma questo non significa che ci
siano delle disfunzioni.

Questa ABS ha una modalità di prova
che consente al proprietario di provare
la sensazione di pulsazioni sulle leve
freno quando l’ABS è attiva. Tuttavia
sono necessari degli attrezzi speciali,
per cui consigliamo di consultare un
concessionario Yamaha per eseguire
questa prova.
ATTENZIONE

HCA16120
Tenete qualsiasi tipo di magneti (com-
presi gli utensili di recupero magnetici, i
cacciaviti magnetici, ecc.) lontani dai
mozzi della ruota anteriore e posteriore,
altrimenti i rotori magnetici installati nei
mozzi ruote potrebbero danneggiarsi,provocando il funzionamento improprio
del sistema ABS.
HAU13163
Tappo serbatoio carburante
Per aprire il tappo serbatoio carburante
1. Aprire il coperchio facendo scorrere la
leva in avanti e poi alzare la leva.
2. Inserire la chiave nella serratura e gi-
rarla in senso orario. La serratura si
apre e si può togliere il tappo serbatoio
carburante.
1. Mozzo ruota anteriore
1. Mozzo ruota posteriore
1
1

1. Coperchio
2. Leva di apertura
2 1

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-13
1
2
3
4
5
6
7
8
9

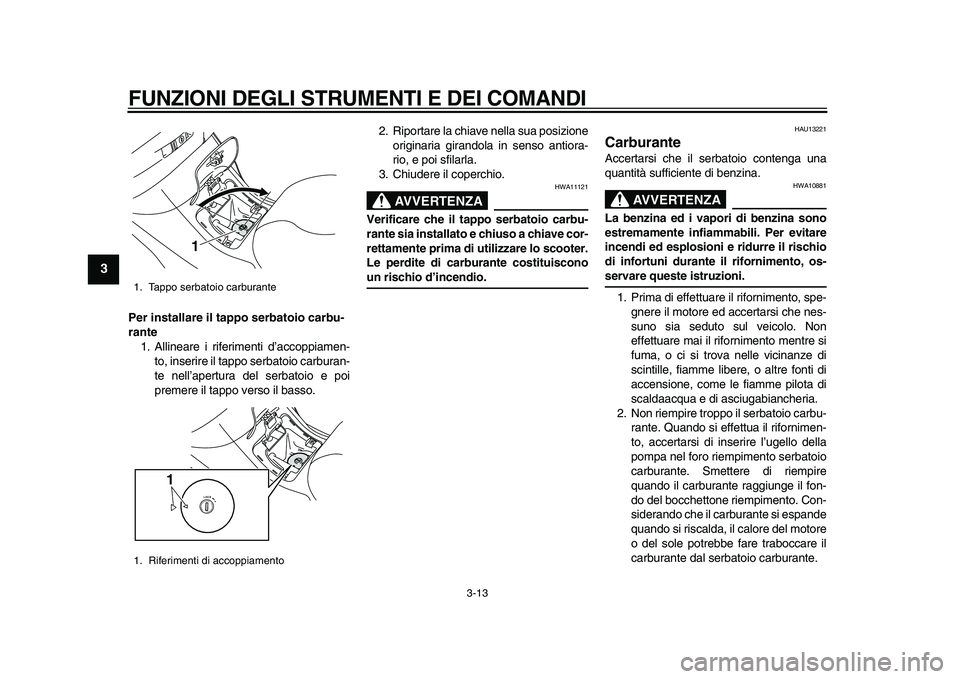

Per installare il tappo serbatoio carbu-
rante
1. Allineare i riferimenti d’accoppiamen-
to, inserire il tappo serbatoio carburan-
te nell’apertura del serbatoio e poi
premere il tappo verso il basso.2. Riportare la chiave nella sua posizione
originaria girandola in senso antiora-
rio, e poi sfilarla.
3. Chiudere il coperchio.
AVVERTENZA

HWA11121
Verificare che il tappo serbatoio carbu-
rante sia installato e chiuso a chiave cor-
rettamente prima di utilizzare lo scooter.
Le perdite di carburante costituiscono
un rischio d’incendio.
HAU13221
Carburante
Accertarsi che il serbatoio contenga una
quantità sufficiente di benzina.
AVVERTENZA

HWA10881
La benzina ed i vapori di benzina sono
estremamente infiammabili. Per evitare
incendi ed esplosioni e ridurre il rischio
di infortuni durante il rifornimento, os-
servare queste istruzioni.
1. Prima di effettuare il rifornimento, spe-
gnere il motore ed accertarsi che nes-
suno sia seduto sul veicolo. Non
effettuare mai il rifornimento mentre si
fuma, o ci si trova nelle vicinanze di
scintille, fiamme libere, o altre fonti di
accensione, come le fiamme pilota di
scaldaacqua e di asciugabiancheria.
2. Non riempire troppo il serbatoio carbu-
rante. Quando si effettua il rifornimen-
to, accertarsi di inserire l’ugello della
pompa nel foro riempimento serbatoio
carburante. Smettere di riempire
quando il carburante raggiunge il fon-
do del bocchettone riempimento. Con-
siderando che il carburante si espande
quando si riscalda, il calore del motore
o del sole potrebbe fare traboccare il
carburante dal serbatoio carburante.
1. Tappo serbatoio carburante
1. Riferimenti di accoppiamento
1
1

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-14
2
34
5
6
7
8
9

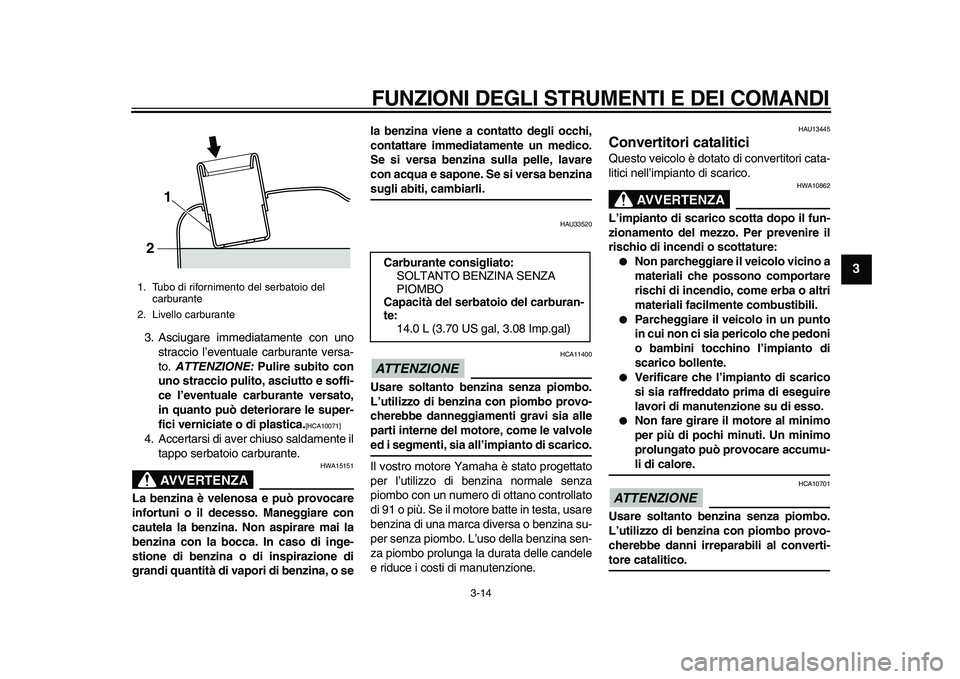

3. Asciugare immediatamente con uno
straccio l’eventuale carburante versa-
to.
ATTENZIONE:
Pulire subito con
uno straccio pulito, asciutto e soffi-
ce l’eventuale carburante versato,
in quanto può deteriorare le super-
fici verniciate o di plastica.
[HCA10071]

4. Accertarsi di aver chiuso saldamente il
tappo serbatoio carburante.
AVVERTENZA

HWA15151
La benzina è velenosa e può provocare
infortuni o il decesso. Maneggiare con
cautela la benzina. Non aspirare mai la
benzina con la bocca. In caso di inge-
stione di benzina o di inspirazione di
grandi quantità di vapori di benzina, o sela benzina viene a contatto degli occhi,
contattare immediatamente un medico.
Se si versa benzina sulla pelle, lavare
con acqua e sapone. Se si versa benzina
sugli abiti, cambiarli.
HAU33520
ATTENZIONE

HCA11400
Usare soltanto benzina senza piombo.
L’utilizzo di benzina con piombo provo-
cherebbe danneggiamenti gravi sia alle
parti interne del motore, come le valvole
ed i segmenti, sia all’impianto di scarico.
Il vostro motore Yamaha è stato progettato
per l’utilizzo di benzina normale senza
piombo con un numero di ottano controllato
di 91 o più. Se il motore batte in testa, usare
benzina di una marca diversa o benzina su-
per senza piombo. L’uso della benzina sen-
za piombo prolunga la durata delle candele
e riduce i costi di manutenzione.
HAU13445
Convertitori catalitici
Questo veicolo è dotato di convertitori cata-
litici nell’impianto di scarico.
AVVERTENZA

HWA10862
L’impianto di scarico scotta dopo il fun-
zionamento del mezzo. Per prevenire il
rischio di incendi o scottature:

Non parcheggiare il veicolo vicino a
materiali che possono comportare
rischi di incendio, come erba o altri
materiali facilmente combustibili.

Parcheggiare il veicolo in un punto
in cui non ci sia pericolo che pedoni
o bambini tocchino l’impianto di
scarico bollente.

Verificare che l’impianto di scarico
si sia raffreddato prima di eseguire
lavori di manutenzione su di esso.

Non fare girare il motore al minimo
per più di pochi minuti. Un minimo
prolungato può provocare accumu-
li di calore.
ATTENZIONE

HCA10701
Usare soltanto benzina senza piombo.
L’utilizzo di benzina con piombo provo-
cherebbe danni irreparabili al converti-
tore catalitico.
1. Tubo di rifornimento del serbatoio del
carburante
2. Livello carburante
21

Carburante consigliato:
SOLTANTO BENZINA SENZA
PIOMBO
Capacità del serbatoio del carburan-
te:
14.0 L (3.70 US gal, 3.08 Imp.gal)

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-15
1
2
3
4
5
6
7
8
9

HAU34140

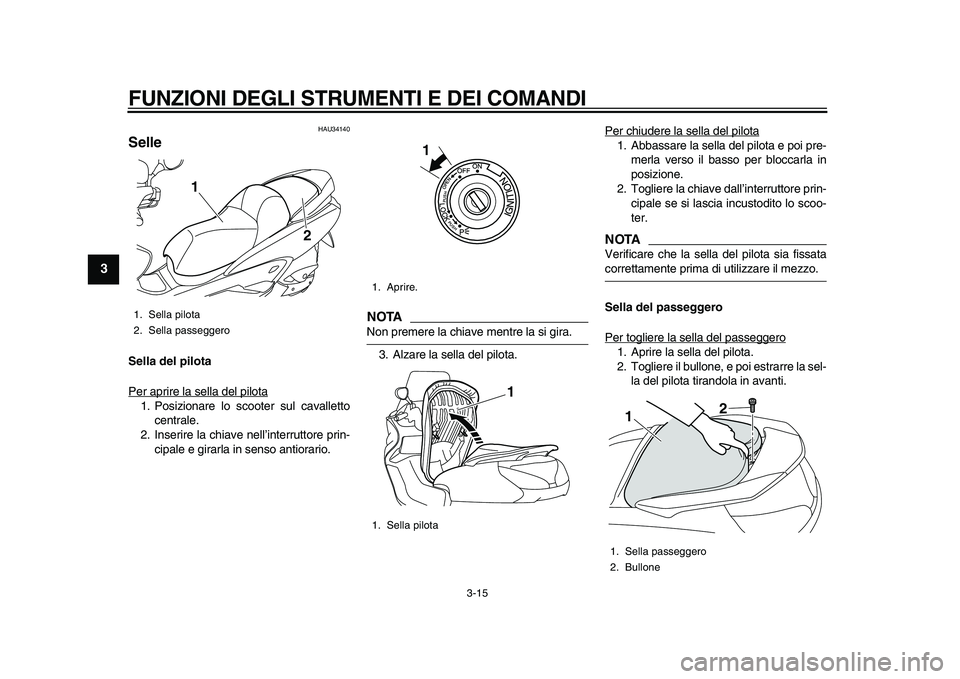

Selle
Sella del pilota
Per aprire la sella del pilota
1. Posizionare lo scooter sul cavalletto
centrale.
2. Inserire la chiave nell’interruttore prin-
cipale e girarla in senso antiorario.
NOTA

Non premere la chiave mentre la si gira.
3. Alzare la sella del pilota.Per chiudere la sella del pilota
1. Abbassare la sella del pilota e poi pre-
merla verso il basso per bloccarla in
posizione.
2. Togliere la chiave dall’interruttore prin-
cipale se si lascia incustodito lo scoo-
ter.NOTA

Verificare che la sella del pilota sia fissata
correttamente prima di utilizzare il mezzo.
Sella del passeggero
Per togliere la sella del passeggero
1. Aprire la sella del pilota.
2. Togliere il bullone, e poi estrarre la sel-
la del pilota tirandola in avanti.

1. Sella pilota
2. Sella passeggero
2 1

1. Aprire.
1. Sella pilota
1
1

1. Sella passeggero
2. Bullone
2
1
