MANUTENZIONE E REGOLAZIONI PERIODICHE
6-20
2
3
4
5
67
8
9

Destra
2. In presenza di polvere o di acqua, to-
gliere il tubo, pulirlo e poi installarlo
nuovamente.
Pulizia dell’elemento filtrante carter cin-
ghia trapezoidale
1. Togliere la carenatura E. (Vedere
pagina 6-8.)
2. Togliere il pannello A. (Vedere
pagina 6-8.)
3. Togliere il coperchio cassa filtro sini-
stro.
4. Togliere il coperchio cassa filtro del
carter cinghia trapezoidale togliendo le
viti.5. Togliere l’elemento filtrante carter cin-
ghia trapezoidale togliendo le viti.
6. Picchiettare leggermente l’elementofiltrante carter cinghia trapezoidale per
togliere la maggior parte della polvere
e dello sporco, e poi eliminare lo spor-
co con aria compressa, come illustrato
nella figura.
7. Verificare che l’elemento filtrante car-
ter cinghia trapezoidale non sia dan-
neggiato e sostituirlo, se necessario.
8. Installare l’elemento filtrante carter cin-
ghia trapezoidale installando le viti.
ATTENZIONE:
Accertarsi che l’ele-
mento del filtro cinghia trapezoidale
sia alloggiato correttamente nella
propria cassa.

[HCA12941]

9. Installare il coperchio cassa filtro car-
ter cinghia trapezoidale installando le
viti.
10. Installare il coperchio cassa filtro sini-
stro.
11. Installare il pannello.
12. Installare la carenatura.
1. Tubo d’ispezione del filtro dell’aria
1

1. Vite
2. Coperchio elemento filtro aria carter
cinghia trapezoidale
1. Vite
2. Elemento filtro aria carter cinghia
trapezoidale
2
111
2
1 1

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-21
1
2
3
4
5
6
7
8
9

HAU21382
Controllo gioco del cavo
dell’acceleratore
Il gioco del cavo dell’acceleratore dovrebbe
essere di 3.0–5.0 mm (0.12–0.20 in) alla
manopola acceleratore. Controllare periodi-
camente il gioco del cavo dell’acceleratore
e, se necessario, farlo regolare da un con-
cessionario Yamaha.
HAU21401
Gioco valvole
Il gioco valvole cambia con l’utilizzo del
mezzo, provocando un rapporto scorretto di
miscelazione di aria/carburante e/o rumoro-
sità del motore. Per impedire che ciò acca-
da, fare regolare il gioco valvole da un
concessionario Yamaha agli intervalli speci-
ficati nella tabella della manutenzione perio-
dica e lubrificazione.
HAU21873

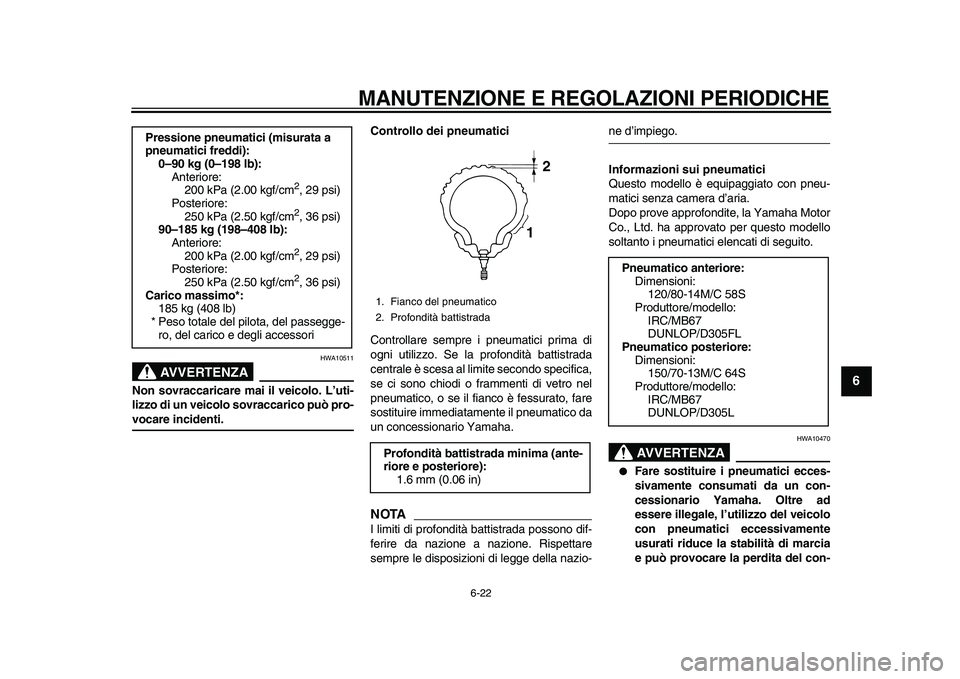

Pneumatici
Per garantire il massimo delle prestazioni,
una lunga durata e l’utilizzo in sicurezza del
vostro veicolo, fare attenzione ai seguenti
punti che riguardano i pneumatici prescritti
secondo specifica.
Pressione pneumatici
Controllare sempre e, se necessario, rego-
lare la pressione pneumatici prima di met-
tersi in marcia.
AVVERTENZA

HWA10501
L’utilizzo di questo veicolo con una
pressione pneumatici scorretta può pro-
vocare infortuni gravi o il decesso a se-
guito della perdita del controllo.

Controllare e regolare la pressione
pneumatici a freddo (ossia quando
la temperatura dei pneumatici è
uguale alla temperatura ambiente).

Si deve regolare la pressione pneu-
matici in funzione della velocità di
marcia e del peso totale del pilota,
del passeggero, del carico e degli
accessori omologati per questo
modello.
1. Gioco del cavo dell’acceleratore
1

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-22
2
3
4
5
67
8
9
AVVERTENZA

HWA10511
Non sovraccaricare mai il veicolo. L’uti-
lizzo di un veicolo sovraccarico può pro-
vocare incidenti.Controllo dei pneumatici
Controllare sempre i pneumatici prima di
ogni utilizzo. Se la profondità battistrada
centrale è scesa al limite secondo specifica,
se ci sono chiodi o frammenti di vetro nel
pneumatico, o se il fianco è fessurato, fare
sostituire immediatamente il pneumatico da
un concessionario Yamaha.
NOTA

I limiti di profondità battistrada possono dif-
ferire da nazione a nazione. Rispettare
sempre le disposizioni di legge della nazio-
ne d’impiego.
Informazioni sui pneumatici
Questo modello è equipaggiato con pneu-
matici senza camera d’aria.
Dopo prove approfondite, la Yamaha Motor
Co., Ltd. ha approvato per questo modello
soltanto i pneumatici elencati di seguito.
AVVERTENZA

HWA10470

Fare sostituire i pneumatici ecces-
sivamente consumati da un con-
cessionario Yamaha. Oltre ad
essere illegale, l’utilizzo del veicolo
con pneumatici eccessivamente
usurati riduce la stabilità di marcia
e può provocare la perdita del con- Pressione pneumatici (misurata a
pneumatici freddi):
0–90 kg (0–198 lb):
Anteriore:
200 kPa (2.00 kgf/cm
2

, 29 psi)
Posteriore:
250 kPa (2.50 kgf/cm
2

, 36 psi)
90–185 kg (198–408 lb):
Anteriore:
200 kPa (2.00 kgf/cm
2

, 29 psi)
Posteriore:
250 kPa (2.50 kgf/cm
2

, 36 psi)
Carico massimo*:
185 kg (408 lb)
* Peso totale del pilota, del passegge-
ro, del carico e degli accessori
1. Fianco del pneumatico
2. Profondità battistrada
Profondità battistrada minima (ante-
riore e posteriore):
1.6 mm (0.06 in)12
Pneumatico anteriore:
Dimensioni:
120/80-14M/C 58S
Produttore/modello:
IRC/MB67
DUNLOP/D305FL
Pneumatico posteriore:
Dimensioni:
150/70-13M/C 64S
Produttore/modello:
IRC/MB67
DUNLOP/D305L

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-23
1
2
3
4
5
6
7
8
9

trollo del mezzo.

Consigliamo di affidare la sostitu-
zione di tutte le parti in relazione
alle ruote ed ai freni, compresi i
pneumatici, ad un concessionario
Yamaha, che possiede le cono-
scenze tecniche e l’esperienza ne-
cessarie.
HAU21992

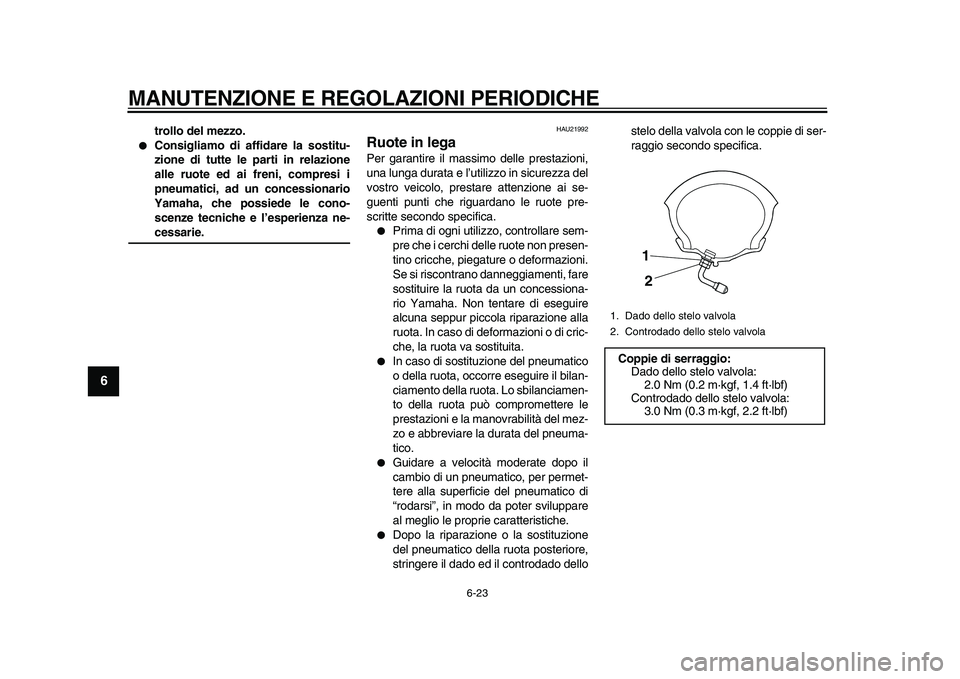

Ruote in lega
Per garantire il massimo delle prestazioni,
una lunga durata e l’utilizzo in sicurezza del
vostro veicolo, prestare attenzione ai se-
guenti punti che riguardano le ruote pre-
scritte secondo specifica.

Prima di ogni utilizzo, controllare sem-
pre che i cerchi delle ruote non presen-
tino cricche, piegature o deformazioni.
Se si riscontrano danneggiamenti, fare
sostituire la ruota da un concessiona-
rio Yamaha. Non tentare di eseguire
alcuna seppur piccola riparazione alla
ruota. In caso di deformazioni o di cric-
che, la ruota va sostituita.

In caso di sostituzione del pneumatico
o della ruota, occorre eseguire il bilan-
ciamento della ruota. Lo sbilanciamen-
to della ruota può compromettere le
prestazioni e la manovrabilità del mez-
zo e abbreviare la durata del pneuma-
tico.

Guidare a velocità moderate dopo il
cambio di un pneumatico, per permet-
tere alla superficie del pneumatico di
“rodarsi”, in modo da poter sviluppare
al meglio le proprie caratteristiche.

Dopo la riparazione o la sostituzione
del pneumatico della ruota posteriore,
stringere il dado ed il controdado dellostelo della valvola con le coppie di ser-
raggio secondo specifica.
1. Dado dello stelo valvola
2. Controdado dello stelo valvola
Coppie di serraggio:
Dado dello stelo valvola:
2.0 Nm (0.2 m·kgf, 1.4 ft·lbf)
Controdado dello stelo valvola:
3.0 Nm (0.3 m·kgf, 2.2 ft·lbf)
1
2

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-24
2
3
4
5
67
8
9

HAU33453

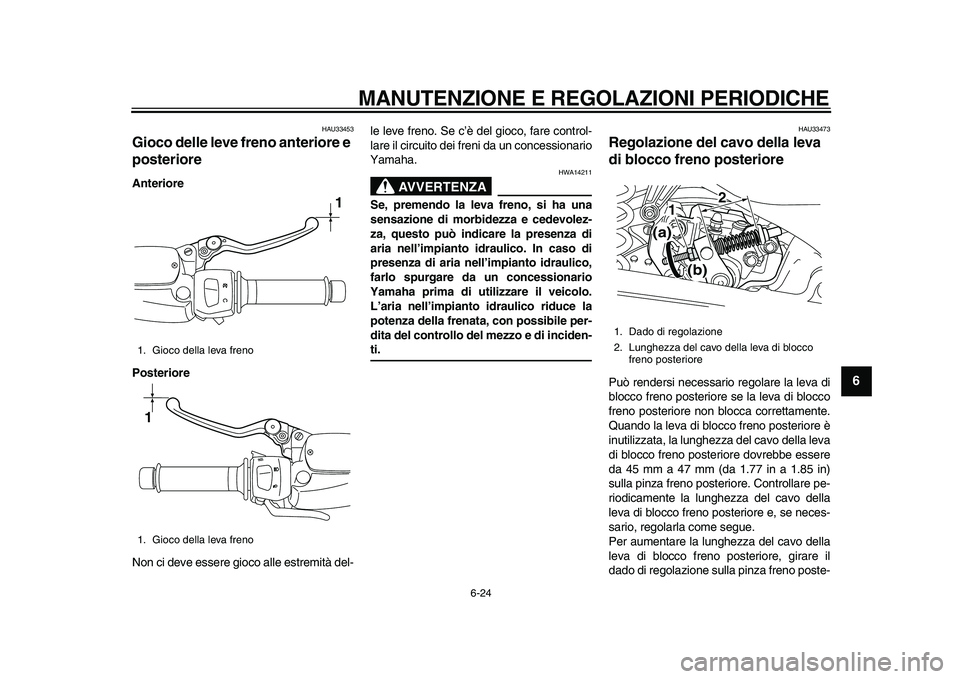

Gioco delle leve freno anteriore e
posteriore
Anteriore
Posteriore
Non ci deve essere gioco alle estremità del-le leve freno. Se c’è del gioco, fare control-
lare il circuito dei freni da un concessionario
Yamaha.
AVVERTENZA

HWA14211
Se, premendo la leva freno, si ha una
sensazione di morbidezza e cedevolez-
za, questo può indicare la presenza di
aria nell’impianto idraulico. In caso di
presenza di aria nell’impianto idraulico,
farlo spurgare da un concessionario
Yamaha prima di utilizzare il veicolo.
L’aria nell’impianto idraulico riduce la
potenza della frenata, con possibile per-
dita del controllo del mezzo e di inciden-
ti.
HAU33473
Regolazione del cavo della leva
di blocco freno posteriore
Può rendersi necessario regolare la leva di
blocco freno posteriore se la leva di blocco
freno posteriore non blocca correttamente.
Quando la leva di blocco freno posteriore è
inutilizzata, la lunghezza del cavo della leva
di blocco freno posteriore dovrebbe essere
da 45 mm a 47 mm (da 1.77 in a 1.85 in)
sulla pinza freno posteriore. Controllare pe-
riodicamente la lunghezza del cavo della
leva di blocco freno posteriore e, se neces-
sario, regolarla come segue.
Per aumentare la lunghezza del cavo della
leva di blocco freno posteriore, girare il
dado di regolazione sulla pinza freno poste-
1. Gioco della leva freno
1. Gioco della leva freno
1
1

1. Dado di regolazione
2. Lunghezza del cavo della leva di blocco
freno posteriore
1
2
(b) (a)

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-25
1
2
3
4
5
6
7
8
9

riore in direzione (a). Per ridurre la lunghez-
za del cavo della leva di blocco freno
posteriore, girare il dado di regolazione in
direzione (b).
AVVERTENZA

HWA10650
Se non si riesce ad ottenere una regola-
zione corretta come descritto sopra, affi-
dare questa regolazione ad un
concessionario Yamaha.

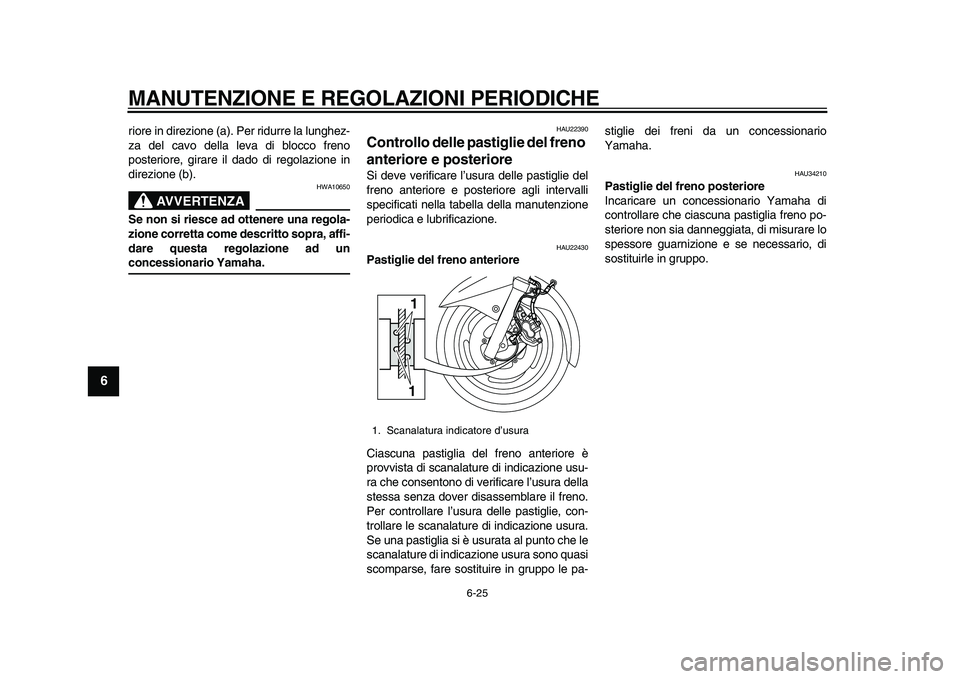

HAU22390
Controllo delle pastiglie del freno
anteriore e posteriore
Si deve verificare l’usura delle pastiglie del
freno anteriore e posteriore agli intervalli
specificati nella tabella della manutenzione
periodica e lubrificazione.
HAU22430
Pastiglie del freno anteriore
Ciascuna pastiglia del freno anteriore è
provvista di scanalature di indicazione usu-
ra che consentono di verificare l’usura della
stessa senza dover disassemblare il freno.
Per controllare l’usura delle pastiglie, con-
trollare le scanalature di indicazione usura.
Se una pastiglia si è usurata al punto che le
scanalature di indicazione usura sono quasi
scomparse, fare sostituire in gruppo le pa-stiglie dei freni da un concessionario
Yamaha.
HAU34210
Pastiglie del freno posteriore
Incaricare un concessionario Yamaha di
controllare che ciascuna pastiglia freno po-
steriore non sia danneggiata, di misurare lo
spessore guarnizione e se necessario, di
sostituirle in gruppo.
1. Scanalatura indicatore d’usura
11

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-26
2
3
4
5
67
8
9

HAU40260

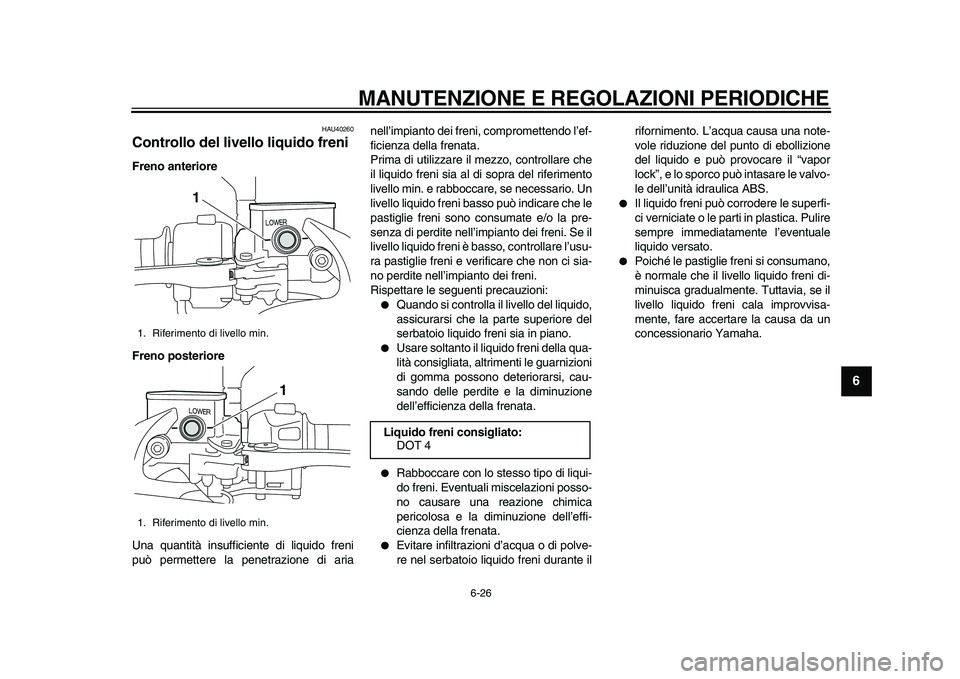

Controllo del livello liquido freni
Freno anteriore
Freno posteriore
Una quantità insufficiente di liquido freni
può permettere la penetrazione di arianell’impianto dei freni, compromettendo l’ef-
ficienza della frenata.
Prima di utilizzare il mezzo, controllare che
il liquido freni sia al di sopra del riferimento
livello min. e rabboccare, se necessario. Un
livello liquido freni basso può indicare che le
pastiglie freni sono consumate e/o la pre-
senza di perdite nell’impianto dei freni. Se il
livello liquido freni è basso, controllare l’usu-
ra pastiglie freni e verificare che non ci sia-
no perdite nell’impianto dei freni.
Rispettare le seguenti precauzioni:

Quando si controlla il livello del liquido,
assicurarsi che la parte superiore del
serbatoio liquido freni sia in piano.

Usare soltanto il liquido freni della qua-
lità consigliata, altrimenti le guarnizioni
di gomma possono deteriorarsi, cau-
sando delle perdite e la diminuzione
dell’efficienza della frenata.

Rabboccare con lo stesso tipo di liqui-
do freni. Eventuali miscelazioni posso-
no causare una reazione chimica
pericolosa e la diminuzione dell’effi-
cienza della frenata.

Evitare infiltrazioni d’acqua o di polve-
re nel serbatoio liquido freni durante ilrifornimento. L’acqua causa una note-
vole riduzione del punto di ebollizione
del liquido e può provocare il “vapor
lock”, e lo sporco può intasare le valvo-
le dell’unità idraulica ABS.

Il liquido freni può corrodere le superfi-
ci verniciate o le parti in plastica. Pulire
sempre immediatamente l’eventuale
liquido versato.

Poiché le pastiglie freni si consumano,
è normale che il livello liquido freni di-
minuisca gradualmente. Tuttavia, se il
livello liquido freni cala improvvisa-
mente, fare accertare la causa da un
concessionario Yamaha.
1. Riferimento di livello min.
1. Riferimento di livello min.
1
1

Liquido freni consigliato:
DOT 4

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-27
1
2
3
4
5
6
7
8
9

HAU22731

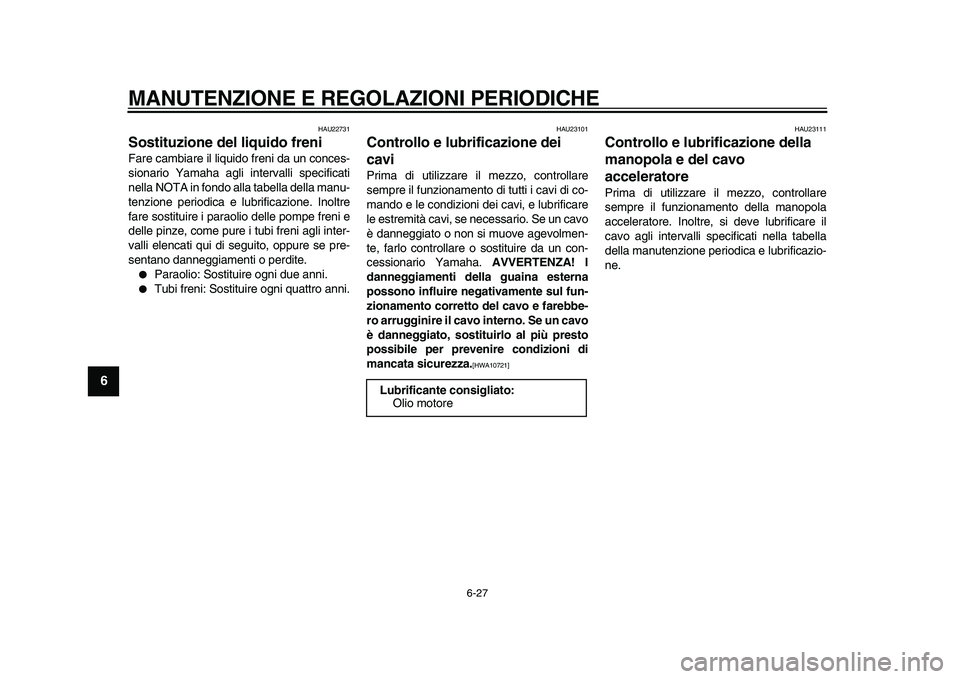

Sostituzione del liquido freni
Fare cambiare il liquido freni da un conces-
sionario Yamaha agli intervalli specificati
nella NOTA in fondo alla tabella della manu-
tenzione periodica e lubrificazione. Inoltre
fare sostituire i paraolio delle pompe freni e
delle pinze, come pure i tubi freni agli inter-
valli elencati qui di seguito, oppure se pre-
sentano danneggiamenti o perdite.

Paraolio: Sostituire ogni due anni.

Tubi freni: Sostituire ogni quattro anni.
HAU23101
Controllo e lubrificazione dei
cavi
Prima di utilizzare il mezzo, controllare
sempre il funzionamento di tutti i cavi di co-
mando e le condizioni dei cavi, e lubrificare
le estremità cavi, se necessario. Se un cavo
è danneggiato o non si muove agevolmen-
te, farlo controllare o sostituire da un con-
cessionario Yamaha.
AVVERTENZA! I
danneggiamenti della guaina esterna
possono influire negativamente sul fun-
zionamento corretto del cavo e farebbe-
ro arrugginire il cavo interno. Se un cavo
è danneggiato, sostituirlo al più presto
possibile per prevenire condizioni di
mancata sicurezza.
[HWA10721]

HAU23111
Controllo e lubrificazione della
manopola e del cavo
acceleratore
Prima di utilizzare il mezzo, controllare
sempre il funzionamento della manopola
acceleratore. Inoltre, si deve lubrificare il
cavo agli intervalli specificati nella tabella
della manutenzione periodica e lubrificazio-
ne.
Lubrificante consigliato:
Olio motore

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-28
2
3
4
5
67
8
9

HAU23172
Lubrificazione delle leve freno
anteriore e posteriore
Leva freno anteriore
Leva freno posteriore
I perni di guida delle leve freno anteriore e
posteriore vanno lubrificati agli intervalli
specificati nella tabella della manutenzione
periodica e lubrificazione.
HAU23213
Controllo e lubrificazione del
cavalletto centrale e del
cavalletto laterale
Prima di utilizzare il mezzo, controllare
sempre il funzionamento del cavalletto cen-
trale e del cavalletto laterale, e lubrificare,
se necessario, i perni di guida e le superfici
di contatto metallo/metallo.
Lubrificante consigliato:
Grasso al silicone

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-29
1
2
3
4
5
6
7
8
9

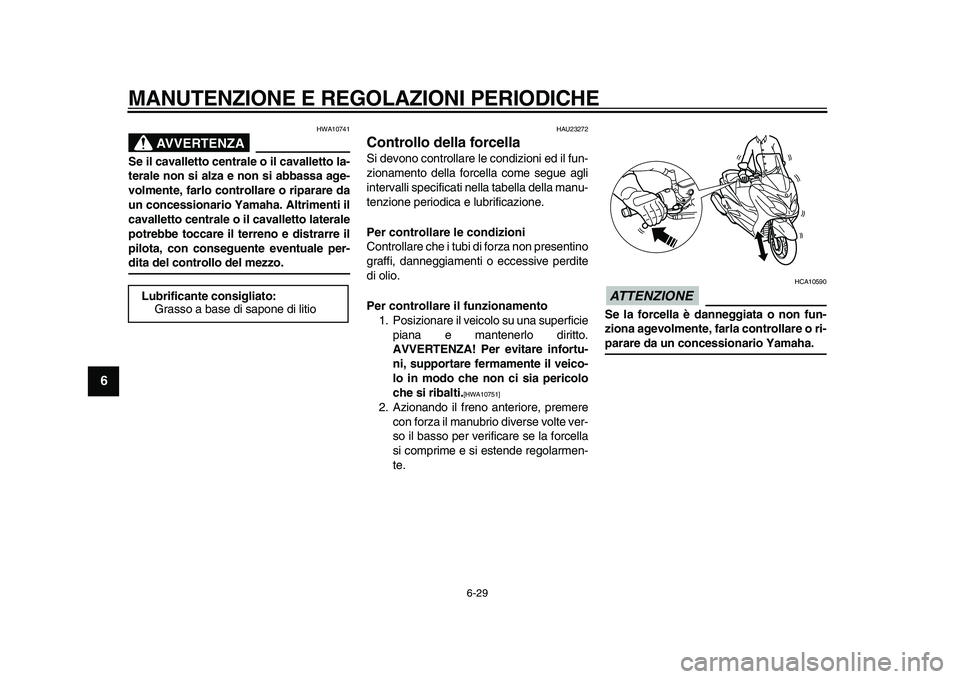

AVVERTENZA

HWA10741
Se il cavalletto centrale o il cavalletto la-
terale non si alza e non si abbassa age-
volmente, farlo controllare o riparare da
un concessionario Yamaha. Altrimenti il
cavalletto centrale o il cavalletto laterale
potrebbe toccare il terreno e distrarre il
pilota, con conseguente eventuale per-
dita del controllo del mezzo.
HAU23272
Controllo della forcella
Si devono controllare le condizioni ed il fun-
zionamento della forcella come segue agli
intervalli specificati nella tabella della manu-
tenzione periodica e lubrificazione.
Per controllare le condizioni
Controllare che i tubi di forza non presentino
graffi, danneggiamenti o eccessive perdite
di olio.
Per controllare il funzionamento
1. Posizionare il veicolo su una superficie
piana e mantenerlo diritto.
AVVERTENZA! Per evitare infortu-
ni, supportare fermamente il veico-
lo in modo che non ci sia pericolo
che si ribalti.

[HWA10751]

2. Azionando il freno anteriore, premere
con forza il manubrio diverse volte ver-
so il basso per verificare se la forcella
si comprime e si estende regolarmen-
te.
ATTENZIONE

HCA10590
Se la forcella è danneggiata o non fun-
ziona agevolmente, farla controllare o ri-
parare da un concessionario Yamaha. Lubrificante consigliato:
Grasso a base di sapone di litio
