YAMAHA MAJESTY 400 2010 Manuale duso (in Italian)

1-4
1
INFORMAZIONI DI SICUREZZA

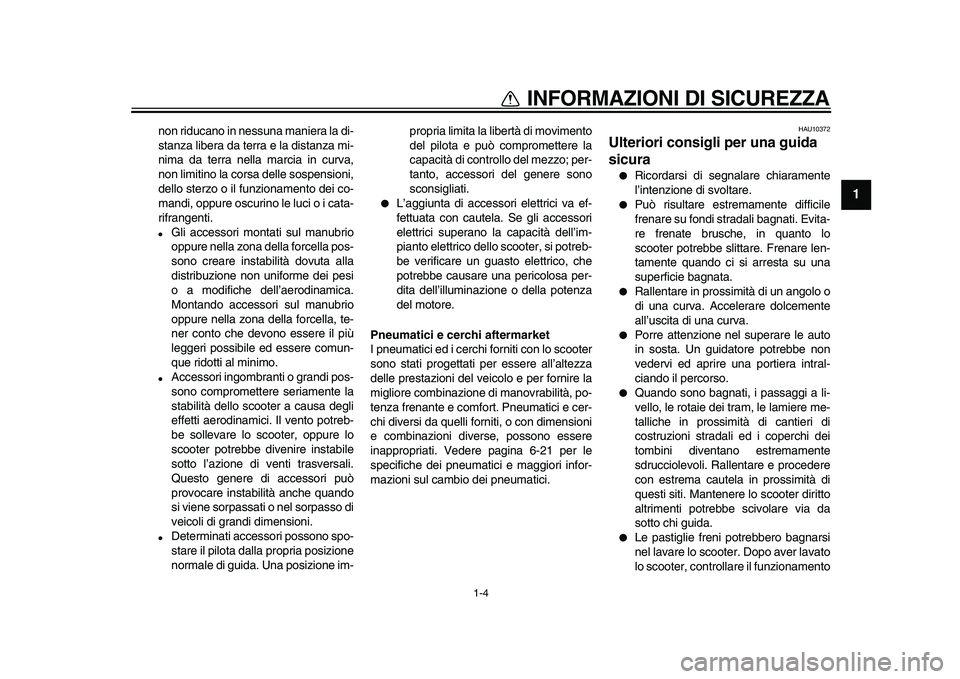

non riducano in nessuna maniera la di-
stanza libera da terra e la distanza mi-
nima da terra nella marcia in curva,
non limitino la corsa delle sospensioni,
dello sterzo o il funzionamento dei co-
mandi, oppure oscurino le luci o i cata-
rifrangenti.

Gli accessori montati sul manubrio
oppure nella zona della forcella pos-
sono creare instabilità dovuta alla
distribuzione non uniforme dei pesi
o a modifiche dell’aerodinamica.
Montando accessori sul manubrio
oppure nella zona della forcella, te-
ner conto che devono essere il più
leggeri possibile ed essere comun-
que ridotti al minimo.

Accessori ingombranti o grandi pos-
sono compromettere seriamente la
stabilità dello scooter a causa degli
effetti aerodinamici. Il vento potreb-
be sollevare lo scooter, oppure lo
scooter potrebbe divenire instabile
sotto l’azione di venti trasversali.
Questo genere di accessori può
provocare instabilità anche quando
si viene sorpassati o nel sorpasso di
veicoli di grandi dimensioni.

Determinati accessori possono spo-
stare il pilota dalla propria posizione
normale di guida. Una posizione im-propria limita la libertà di movimento
del pilota e può compromettere la
capacità di controllo del mezzo; per-
tanto, accessori del genere sono
sconsigliati.

L’aggiunta di accessori elettrici va ef-
fettuata con cautela. Se gli accessori
elettrici superano la capacità dell’im-
pianto elettrico dello scooter, si potreb-
be verificare un guasto elettrico, che
potrebbe causare una pericolosa per-
dita dell’illuminazione o della potenza
del motore.
Pneumatici e cerchi aftermarket
I pneumatici ed i cerchi forniti con lo scooter
sono stati progettati per essere all’altezza
delle prestazioni del veicolo e per fornire la
migliore combinazione di manovrabilità, po-
tenza frenante e comfort. Pneumatici e cer-
chi diversi da quelli forniti, o con dimensioni
e combinazioni diverse, possono essere
inappropriati. Vedere pagina 6-21 per le
specifiche dei pneumatici e maggiori infor-
mazioni sul cambio dei pneumatici.
HAU10372
Ulteriori consigli per una guida
sicura

Ricordarsi di segnalare chiaramente
l’intenzione di svoltare.

Può risultare estremamente difficile
frenare su fondi stradali bagnati. Evita-
re frenate brusche, in quanto lo
scooter potrebbe slittare. Frenare len-
tamente quando ci si arresta su una
superficie bagnata.

Rallentare in prossimità di un angolo o
di una curva. Accelerare dolcemente
all’uscita di una curva.

Porre attenzione nel superare le auto
in sosta. Un guidatore potrebbe non
vedervi ed aprire una portiera intral-
ciando il percorso.

Quando sono bagnati, i passaggi a li-
vello, le rotaie dei tram, le lamiere me-
talliche in prossimità di cantieri di
costruzioni stradali ed i coperchi dei
tombini diventano estremamente
sdrucciolevoli. Rallentare e procedere
con estrema cautela in prossimità di
questi siti. Mantenere lo scooter diritto
altrimenti potrebbe scivolare via da
sotto chi guida.

Le pastiglie freni potrebbero bagnarsi
nel lavare lo scooter. Dopo aver lavato
lo scooter, controllare il funzionamento
✼✦✧✯✵✥✵✣ ✧
 




1-5
1
INFORMAZIONI DI SICUREZZA

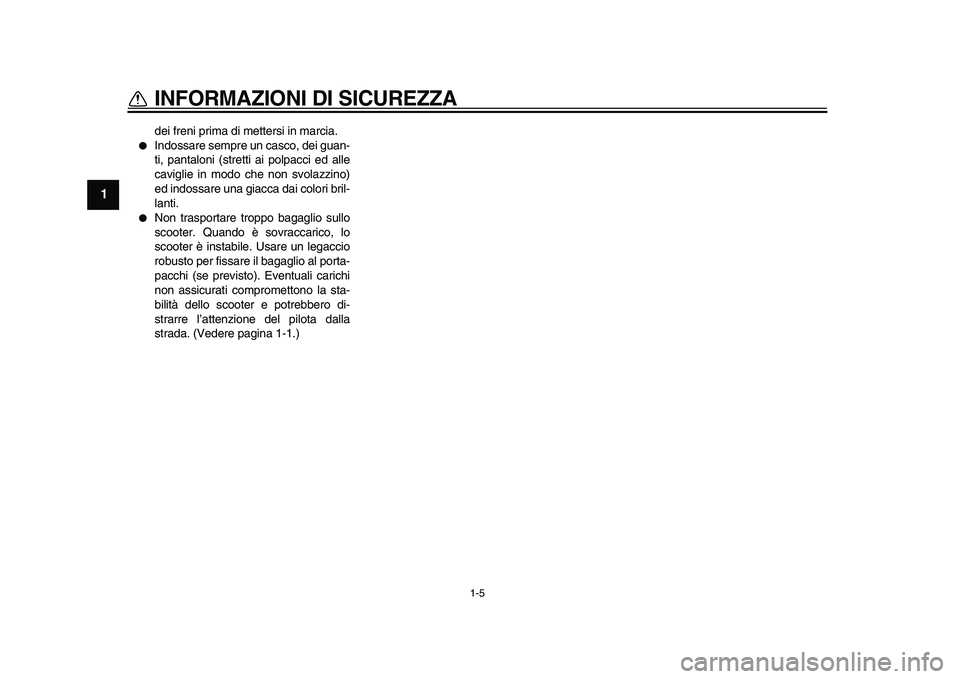

dei freni prima di mettersi in marcia.

Indossare sempre un casco, dei guan-
ti, pantaloni (stretti ai polpacci ed alle
caviglie in modo che non svolazzino)
ed indossare una giacca dai colori bril-
lanti.

Non trasportare troppo bagaglio sullo
scooter. Quando è sovraccarico, lo
scooter è instabile. Usare un legaccio
robusto per fissare il bagaglio al porta-
pacchi (se previsto). Eventuali carichi
non assicurati compromettono la sta-
bilità dello scooter e potrebbero di-
strarre l’attenzione del pilota dalla
strada. (Vedere pagina 1-1.)
✼✦✧✯✵✥✵✣
 




2-1
1
2

DESCRIZIONE
HAU10410

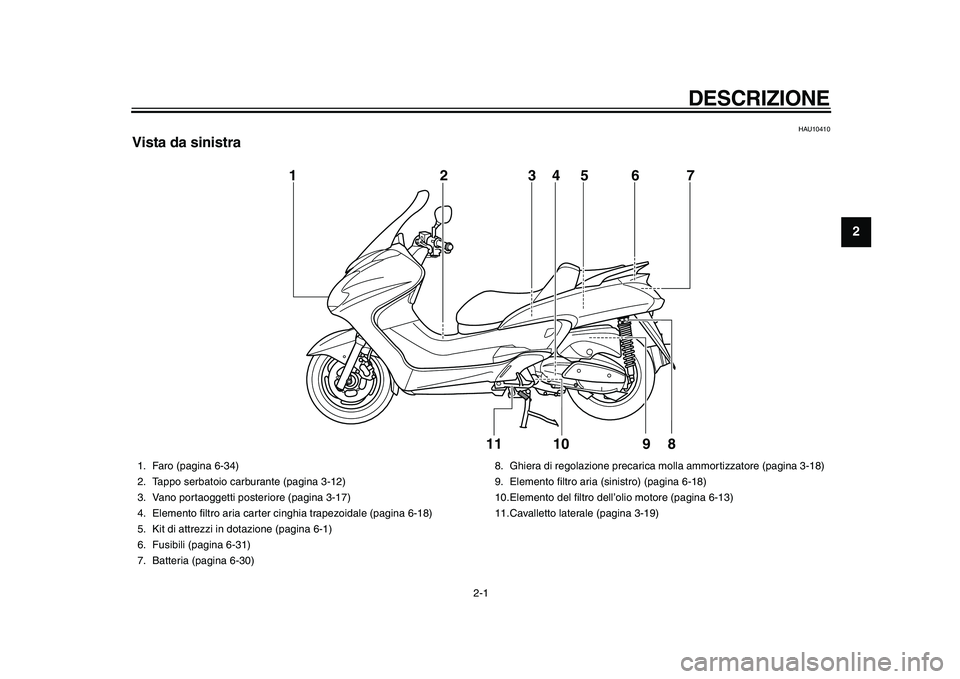

Vista da sinistra
10 1
2
3
5
67
8
4
11
9

1. Faro (pagina 6-34)
2. Tappo serbatoio carburante (pagina 3-12)
3. Vano portaoggetti posteriore (pagina 3-17)
4. Elemento filtro aria carter cinghia trapezoidale (pagina 6-18)
5. Kit di attrezzi in dotazione (pagina 6-1)
6. Fusibili (pagina 6-31)
7. Batteria (pagina 6-30)8. Ghiera di regolazione precarica molla ammortizzatore (pagina 3-18)
9. Elemento filtro aria (sinistro) (pagina 6-18)
10.Elemento del filtro dell’olio motore (pagina 6-13)
11.Cavalletto laterale (pagina 3-19)
✼✦✧✯✵✥✵✣ ✤
 




DESCRIZIONE
2-2
1
2
3
4
5
6
7
8
9

HAU10420

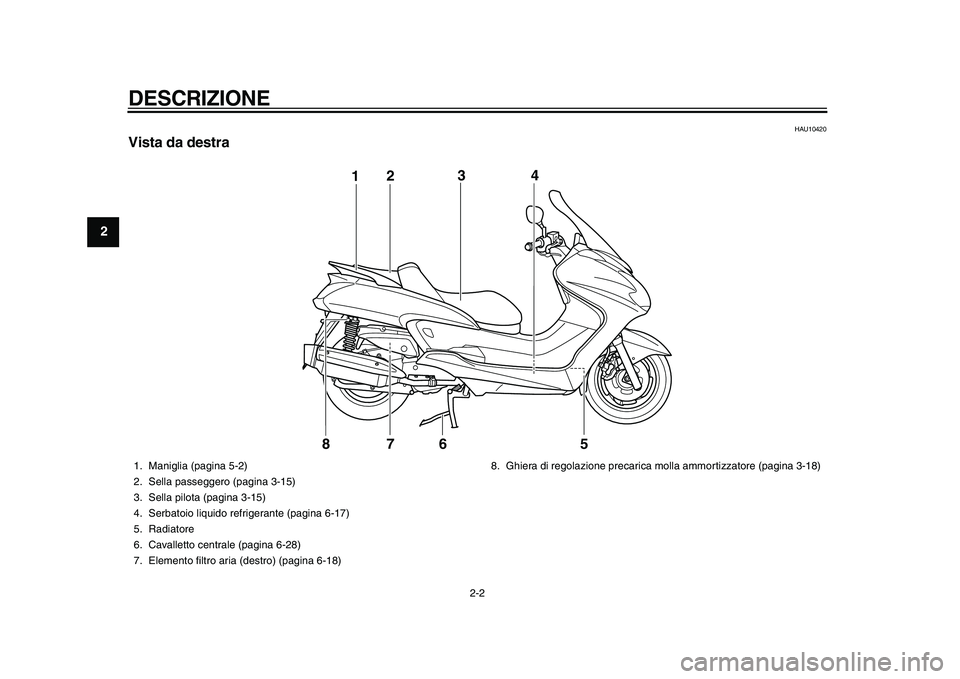

Vista da destra
5 123
4
7
6
8

1. Maniglia (pagina 5-2)
2. Sella passeggero (pagina 3-15)
3. Sella pilota (pagina 3-15)
4. Serbatoio liquido refrigerante (pagina 6-17)
5. Radiatore
6. Cavalletto centrale (pagina 6-28)
7. Elemento filtro aria (destro) (pagina 6-18)8. Ghiera di regolazione precarica molla ammortizzatore (pagina 3-18)
✼✦✧✯✵✥✵✣ ✥
 




DESCRIZIONE
2-3
2
3
4
5
6
7
8
9

HAU10430

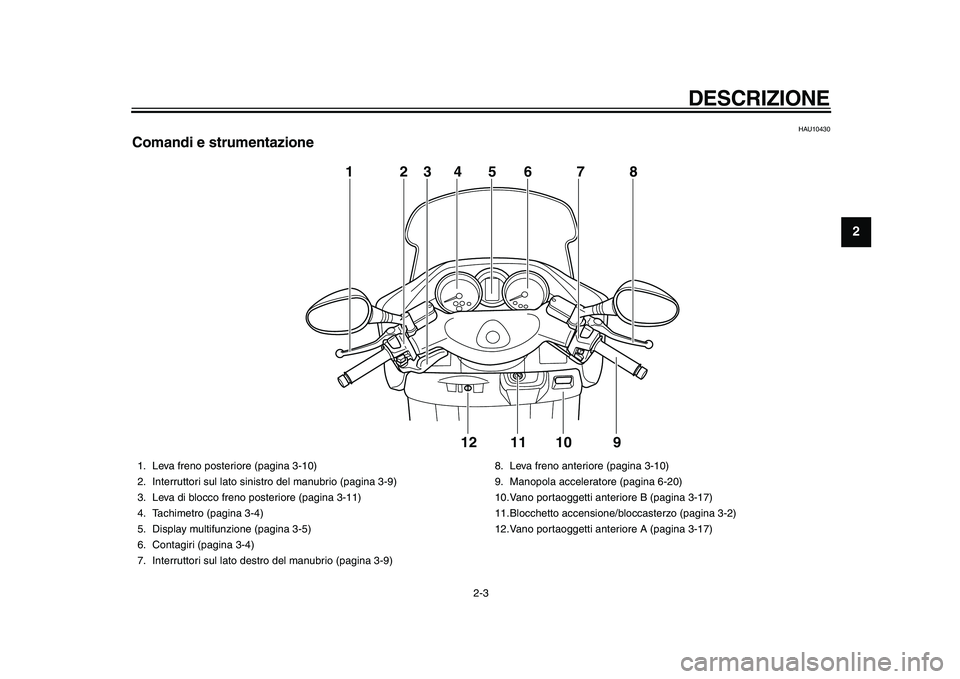

Comandi e strumentazione
2 13467
9 10 11 12
58

1. Leva freno posteriore (pagina 3-10)
2. Interruttori sul lato sinistro del manubrio (pagina 3-9)
3. Leva di blocco freno posteriore (pagina 3-11)
4. Tachimetro (pagina 3-4)
5. Display multifunzione (pagina 3-5)
6. Contagiri (pagina 3-4)
7. Interruttori sul lato destro del manubrio (pagina 3-9)8. Leva freno anteriore (pagina 3-10)
9. Manopola acceleratore (pagina 6-20)
10.Vano portaoggetti anteriore B (pagina 3-17)
11.Blocchetto accensione/bloccasterzo (pagina 3-2)
12.Vano portaoggetti anteriore A (pagina 3-17)
✼✦✧✯✵✥✵✣ ✦
 




3-1
1
2
3
4
5
6
7
8
9

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
HAU10976

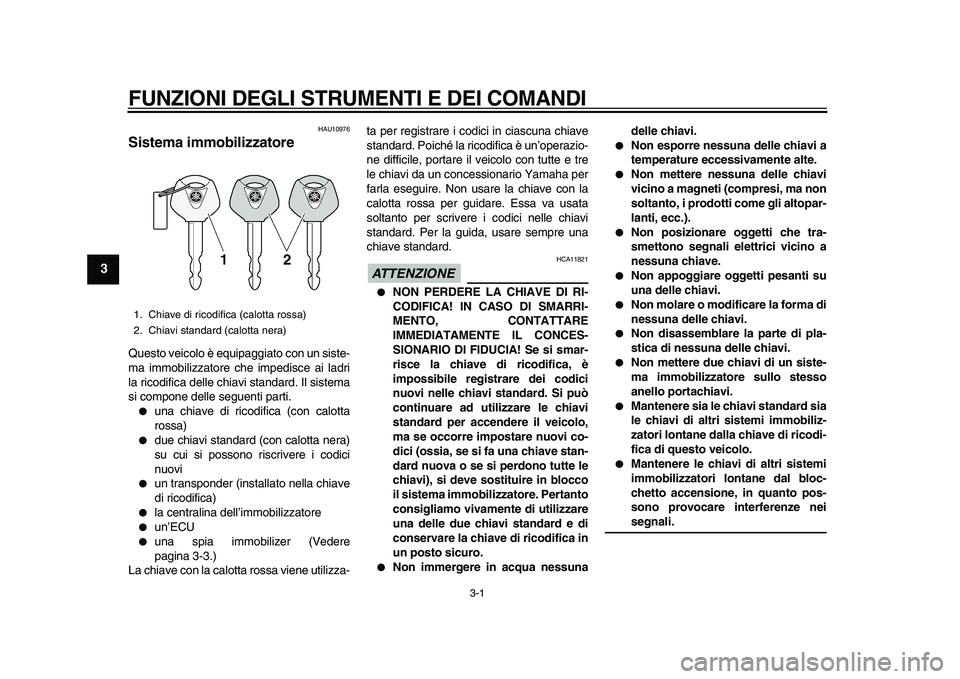

Sistema immobilizzatore
Questo veicolo è equipaggiato con un siste-
ma immobilizzatore che impedisce ai ladri
la ricodifica delle chiavi standard. Il sistema
si compone delle seguenti parti.

una chiave di ricodifica (con calotta
rossa)

due chiavi standard (con calotta nera)
su cui si possono riscrivere i codici
nuovi

un transponder (installato nella chiave
di ricodifica)

la centralina dell’immobilizzatore

un’ECU

una spia immobilizer (Vedere
pagina 3-3.)
La chiave con la calotta rossa viene utilizza-ta per registrare i codici in ciascuna chiave
standard. Poiché la ricodifica è un’operazio-
ne difficile, portare il veicolo con tutte e tre
le chiavi da un concessionario Yamaha per
farla eseguire. Non usare la chiave con la
calotta rossa per guidare. Essa va usata
soltanto per scrivere i codici nelle chiavi
standard. Per la guida, usare sempre una
chiave standard.
ATTENZIONE

HCA11821

NON PERDERE LA CHIAVE DI RI-
CODIFICA! IN CASO DI SMARRI-
MENTO, CONTATTARE
IMMEDIATAMENTE IL CONCES-
SIONARIO DI FIDUCIA! Se si smar-
risce la chiave di ricodifica, è
impossibile registrare dei codici
nuovi nelle chiavi standard. Si può
continuare ad utilizzare le chiavi
standard per accendere il veicolo,
ma se occorre impostare nuovi co-
dici (ossia, se si fa una chiave stan-
dard nuova o se si perdono tutte le
chiavi), si deve sostituire in blocco
il sistema immobilizzatore. Pertanto
consigliamo vivamente di utilizzare
una delle due chiavi standard e di
conservare la chiave di ricodifica in
un posto sicuro.

Non immergere in acqua nessunadelle chiavi.

Non esporre nessuna delle chiavi a
temperature eccessivamente alte.

Non mettere nessuna delle chiavi
vicino a magneti (compresi, ma non
soltanto, i prodotti come gli altopar-
lanti, ecc.).

Non posizionare oggetti che tra-
smettono segnali elettrici vicino a
nessuna chiave.

Non appoggiare oggetti pesanti su
una delle chiavi.

Non molare o modificare la forma di
nessuna delle chiavi.

Non disassemblare la parte di pla-
stica di nessuna delle chiavi.

Non mettere due chiavi di un siste-
ma immobilizzatore sullo stesso
anello portachiavi.

Mantenere sia le chiavi standard sia
le chiavi di altri sistemi immobiliz-
zatori lontane dalla chiave di ricodi-
fica di questo veicolo.

Mantenere le chiavi di altri sistemi
immobilizzatori lontane dal bloc-
chetto accensione, in quanto pos-
sono provocare interferenze nei
segnali.
1. Chiave di ricodifica (calotta rossa)
2. Chiavi standard (calotta nera)
✼✦✧✯✵✥✵✣ ✤
 




FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-2
2
34
5
6
7
8
9

HAU10472

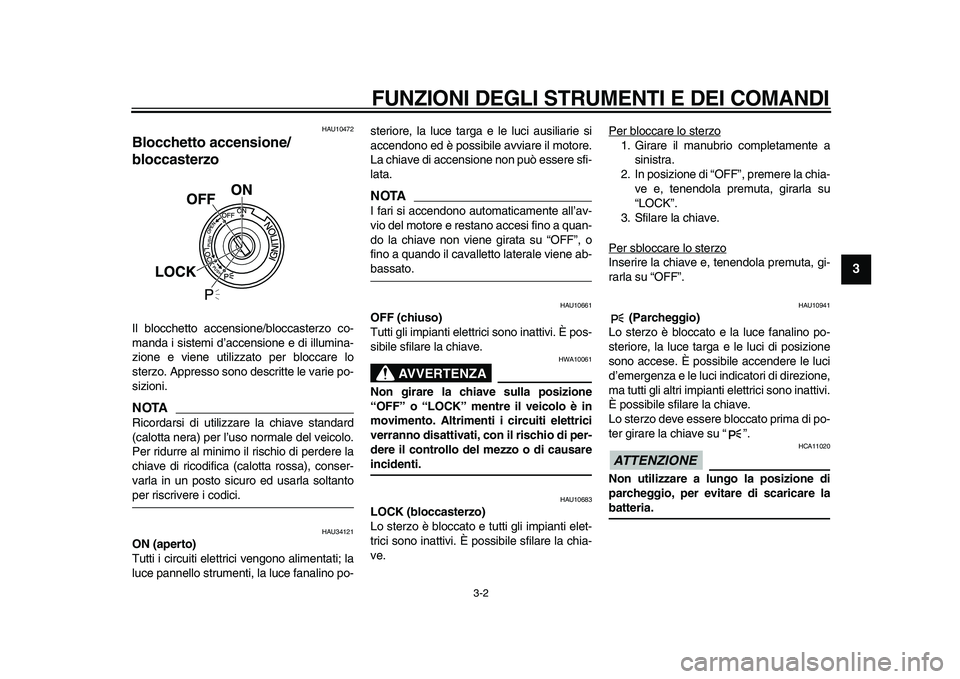

Blocchetto accensione/
bloccasterzo
Il blocchetto accensione/bloccasterzo co-
manda i sistemi d’accensione e di illumina-
zione e viene utilizzato per bloccare lo
sterzo. Appresso sono descritte le varie po-
sizioni.
NOTA

Ricordarsi di utilizzare la chiave standard
(calotta nera) per l’uso normale del veicolo.
Per ridurre al minimo il rischio di perdere la
chiave di ricodifica (calotta rossa), conser-
varla in un posto sicuro ed usarla soltanto
per riscrivere i codici.
HAU34121
ON (aperto)
Tutti i circuiti elettrici vengono alimentati; la
luce pannello strumenti, la luce fanalino po-steriore, la luce targa e le luci ausiliarie si
accendono ed è possibile avviare il motore.
La chiave di accensione non può essere sfi-
lata.
NOTA

I fari si accendono automaticamente all’av-
vio del motore e restano accesi fino a quan-
do la chiave non viene girata su “OFF”, o
fino a quando il cavalletto laterale viene ab-
bassato.
HAU10661
OFF (chiuso)
Tutti gli impianti elettrici sono inattivi. È pos-
sibile sfilare la chiave.
AVVERTENZA

HWA10061
Non girare la chiave sulla posizione
“OFF” o “LOCK” mentre il veicolo è in
movimento. Altrimenti i circuiti elettrici
verranno disattivati, con il rischio di per-
dere il controllo del mezzo o di causare
incidenti.
HAU10683
LOCK (bloccasterzo)
Lo sterzo è bloccato e tutti gli impianti elet-
trici sono inattivi. È possibile sfilare la chia-
ve.Per bloccare lo sterzo
1. Girare il manubrio completamente a
sinistra.
2. In posizione di “OFF”, premere la chia-
ve e, tenendola premuta, girarla su
“LOCK”.
3. Sfilare la chiave.
Per sbloccare lo sterzoInserire la chiave e, tenendola premuta, gi-
rarla su “OFF”.

HAU10941
(Parcheggio)
Lo sterzo è bloccato e la luce fanalino po-
steriore, la luce targa e le luci di posizione
sono accese. È possibile accendere le luci
d’emergenza e le luci indicatori di direzione,
ma tutti gli altri impianti elettrici sono inattivi.
È possibile sfilare la chiave.
Lo sterzo deve essere bloccato prima di po-
ter girare la chiave su “ ”.
ATTENZIONE

HCA11020
Non utilizzare a lungo la posizione di
parcheggio, per evitare di scaricare la
batteria.
✼✦✧✯✵✥✵✣ ✥
 




FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-3
1
2
3
4
5
6
7
8
9

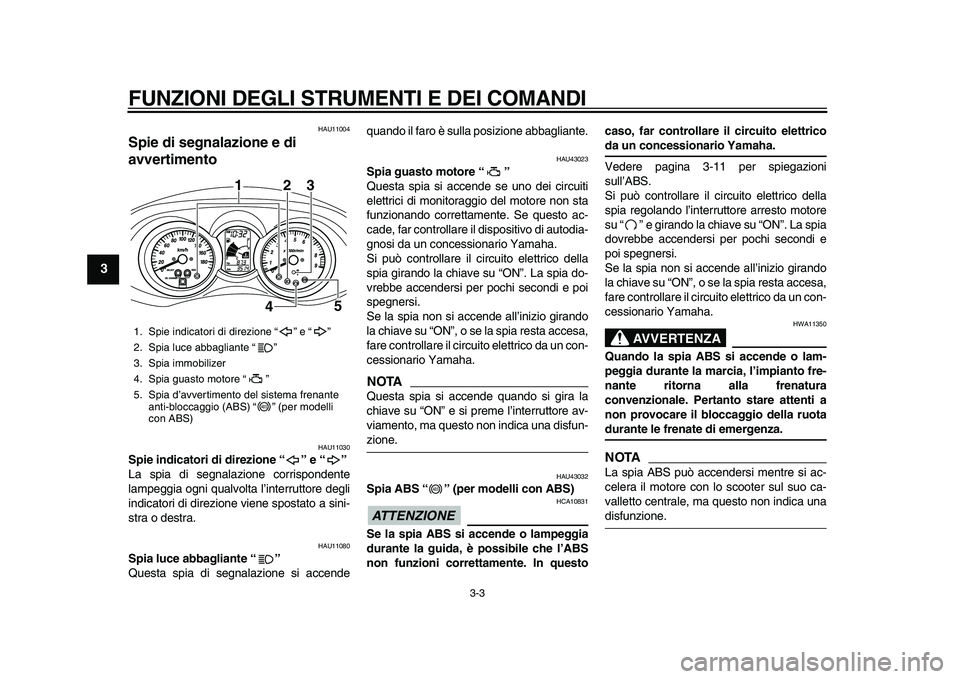

HAU11004
Spie di segnalazione e di
avvertimento
HAU11030
Spie indicatori di direzione “” e “”
La spia di segnalazione corrispondente
lampeggia ogni qualvolta l’interruttore degli
indicatori di direzione viene spostato a sini-
stra o destra.
HAU11080
Spia luce abbagliante “”
Questa spia di segnalazione si accendequando il faro è sulla posizione abbagliante.
HAU43023
Spia guasto motore “”
Questa spia si accende se uno dei circuiti
elettrici di monitoraggio del motore non sta
funzionando correttamente. Se questo ac-
cade, far controllare il dispositivo di autodia-
gnosi da un concessionario Yamaha.
Si può controllare il circuito elettrico della
spia girando la chiave su “ON”. La spia do-
vrebbe accendersi per pochi secondi e poi
spegnersi.
Se la spia non si accende all’inizio girando
la chiave su “ON”, o se la spia resta accesa,
fare controllare il circuito elettrico da un con-
cessionario Yamaha.
NOTA

Questa spia si accende quando si gira la
chiave su “ON” e si preme l’interruttore av-
viamento, ma questo non indica una disfun-
zione.
HAU43032
Spia ABS “” (per modelli con ABS)
ATTENZIONE

HCA10831
Se la spia ABS si accende o lampeggia
durante la guida, è possibile che l’ABS
non funzioni correttamente. In questocaso, far controllare il circuito elettrico
da un concessionario Yamaha.
Vedere pagina 3-11 per spiegazioni
sull’ABS.
Si può controllare il circuito elettrico della
spia regolando l’interruttore arresto motore
su “ ” e girando la chiave su “ON”. La spia
dovrebbe accendersi per pochi secondi e
poi spegnersi.
Se la spia non si accende all’inizio girando
la chiave su “ON”, o se la spia resta accesa,
fare controllare il circuito elettrico da un con-
cessionario Yamaha.
AVVERTENZA

HWA11350
Quando la spia ABS si accende o lam-
peggia durante la marcia, l’impianto fre-
nante ritorna alla frenatura
convenzionale. Pertanto stare attenti a
non provocare il bloccaggio della ruota
durante le frenate di emergenza.
NOTA

La spia ABS può accendersi mentre si ac-
celera il motore con lo scooter sul suo ca-
valletto centrale, ma questo non indica una
disfunzione.
1. Spie indicatori di direzione “ ” e “ ”
2. Spia luce abbagliante “ ”
3. Spia immobilizer
4. Spia guasto motore “ ”
5. Spia d’avvertimento del sistema frenante
anti-bloccaggio (ABS) “ ” (per modelli
con ABS)
123
4
5
ABS
ABS
✼✦✧✯✵✥✵✣ ✦
 




FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-4
2
34
5
6
7
8
9

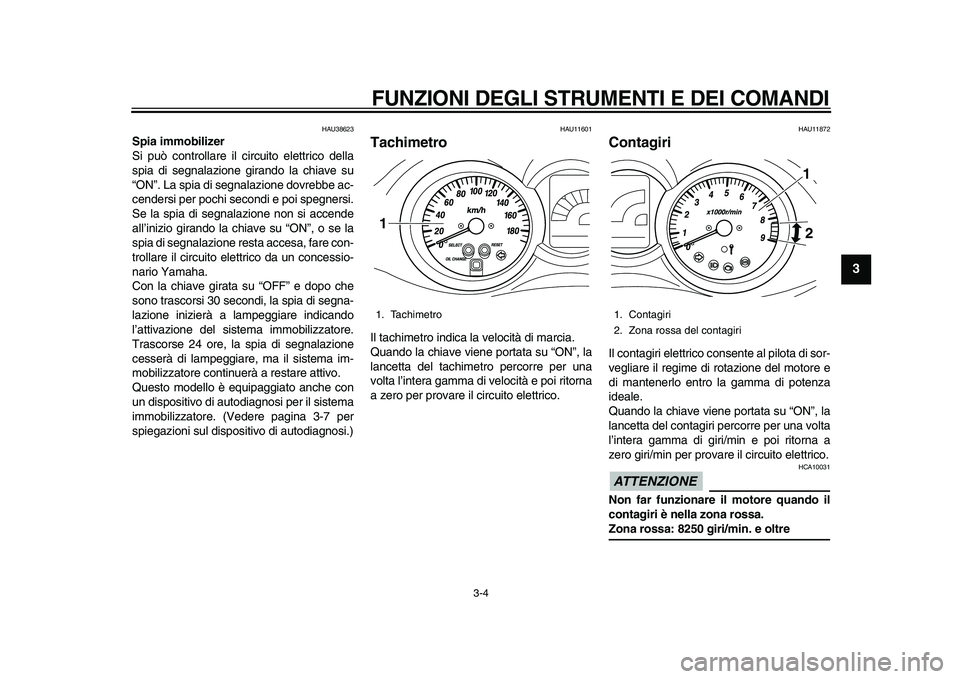

HAU38623
Spia immobilizer
Si può controllare il circuito elettrico della
spia di segnalazione girando la chiave su
“ON”. La spia di segnalazione dovrebbe ac-
cendersi per pochi secondi e poi spegnersi.
Se la spia di segnalazione non si accende
all’inizio girando la chiave su “ON”, o se la
spia di segnalazione resta accesa, fare con-
trollare il circuito elettrico da un concessio-
nario Yamaha.
Con la chiave girata su “OFF” e dopo che
sono trascorsi 30 secondi, la spia di segna-
lazione inizierà a lampeggiare indicando
l’attivazione del sistema immobilizzatore.
Trascorse 24 ore, la spia di segnalazione
cesserà di lampeggiare, ma il sistema im-
mobilizzatore continuerà a restare attivo.
Questo modello è equipaggiato anche con
un dispositivo di autodiagnosi per il sistema
immobilizzatore. (Vedere pagina 3-7 per
spiegazioni sul dispositivo di autodiagnosi.)
HAU11601
Tachimetro
Il tachimetro indica la velocità di marcia.
Quando la chiave viene portata su “ON”, la
lancetta del tachimetro percorre per una
volta l’intera gamma di velocità e poi ritorna
a zero per provare il circuito elettrico.
HAU11872
Contagiri
Il contagiri elettrico consente al pilota di sor-
vegliare il regime di rotazione del motore e
di mantenerlo entro la gamma di potenza
ideale.
Quando la chiave viene portata su “ON”, la
lancetta del contagiri percorre per una volta
l’intera gamma di giri/min e poi ritorna a
zero giri/min per provare il circuito elettrico.
ATTENZIONE

HCA10031
Non far funzionare il motore quando il
contagiri è nella zona rossa.
Zona rossa: 8250 giri/min. e oltre
1. Tachimetro
1

1. Contagiri
2. Zona rossa del contagiri
12
✼✦✧✯✵✥✵✣ ✧
 




FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-5
1
2
3
4
5
6
7
8
9

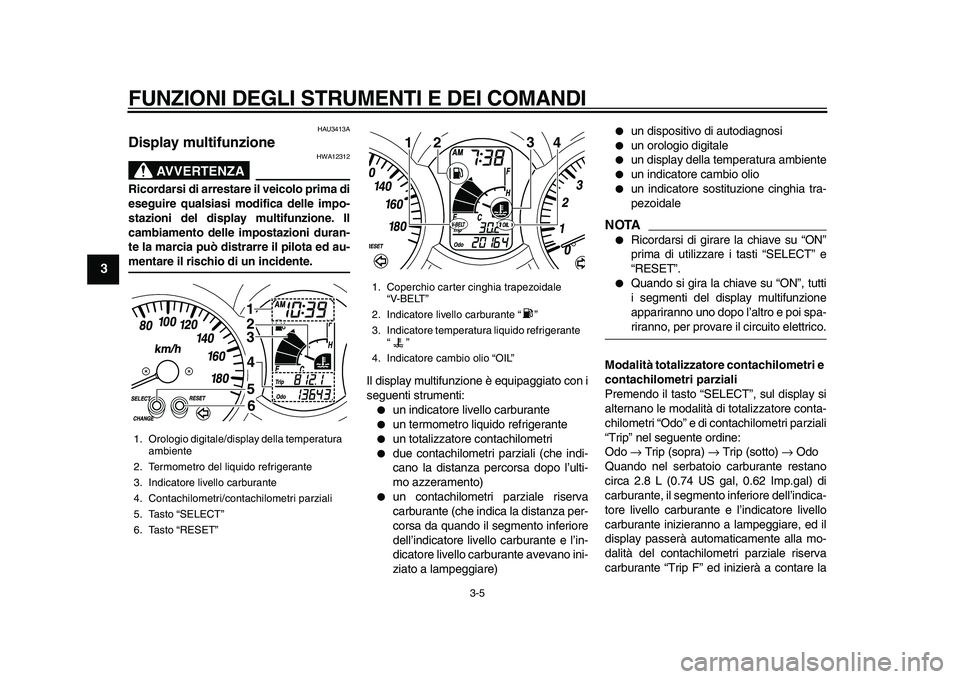

HAU3413A
Display multifunzione
AVVERTENZA

HWA12312
Ricordarsi di arrestare il veicolo prima di
eseguire qualsiasi modifica delle impo-
stazioni del display multifunzione. Il
cambiamento delle impostazioni duran-
te la marcia può distrarre il pilota ed au-
mentare il rischio di un incidente.
Il display multifunzione è equipaggiato con i
seguenti strumenti:

un indicatore livello carburante

un termometro liquido refrigerante

un totalizzatore contachilometri

due contachilometri parziali (che indi-
cano la distanza percorsa dopo l’ulti-
mo azzeramento)

un contachilometri parziale riserva
carburante (che indica la distanza per-
corsa da quando il segmento inferiore
dell’indicatore livello carburante e l’in-
dicatore livello carburante avevano ini-
ziato a lampeggiare)

un dispositivo di autodiagnosi

un orologio digitale

un display della temperatura ambiente

un indicatore cambio olio

un indicatore sostituzione cinghia tra-
pezoidale
NOTA


Ricordarsi di girare la chiave su “ON”
prima di utilizzare i tasti “SELECT” e
“RESET”.

Quando si gira la chiave su “ON”, tutti
i segmenti del display multifunzione
appariranno uno dopo l’altro e poi spa-
riranno, per provare il circuito elettrico.
Modalità totalizzatore contachilometri e
contachilometri parziali
Premendo il tasto “SELECT”, sul display si
alternano le modalità di totalizzatore conta-
chilometri “Odo” e di contachilometri parziali
“Trip” nel seguente ordine:
Odo
→
Trip (sopra)
→
Trip (sotto)
→
Odo
Quando nel serbatoio carburante restano
circa 2.8 L (0.74 US gal, 0.62 Imp.gal) di
carburante, il segmento inferiore dell’indica-
tore livello carburante e l’indicatore livello
carburante inizieranno a lampeggiare, ed il
display passerà automaticamente alla mo-
dalità del contachilometri parziale riserva
carburante “Trip F” ed inizierà a contare la

1. Orologio digitale/display della temperatura
ambiente
2. Termometro del liquido refrigerante
3. Indicatore livello carburante
4. Contachilometri/contachilometri parziali
5. Tasto “SELECT”
6. Tasto “RESET”
1
2
3
4
5
6

1. Coperchio carter cinghia trapezoidale
“V-BELT”
2. Indicatore livello carburante “”
3. Indicatore temperatura liquido refrigerante
“”
4. Indicatore cambio olio “OIL”
123
4
✼✦✧✯✵✥✵✣
