YAMAHA MAJESTY 400 2011 Betriebsanleitungen (in German)

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-27
2
3
4
5
67
8
9

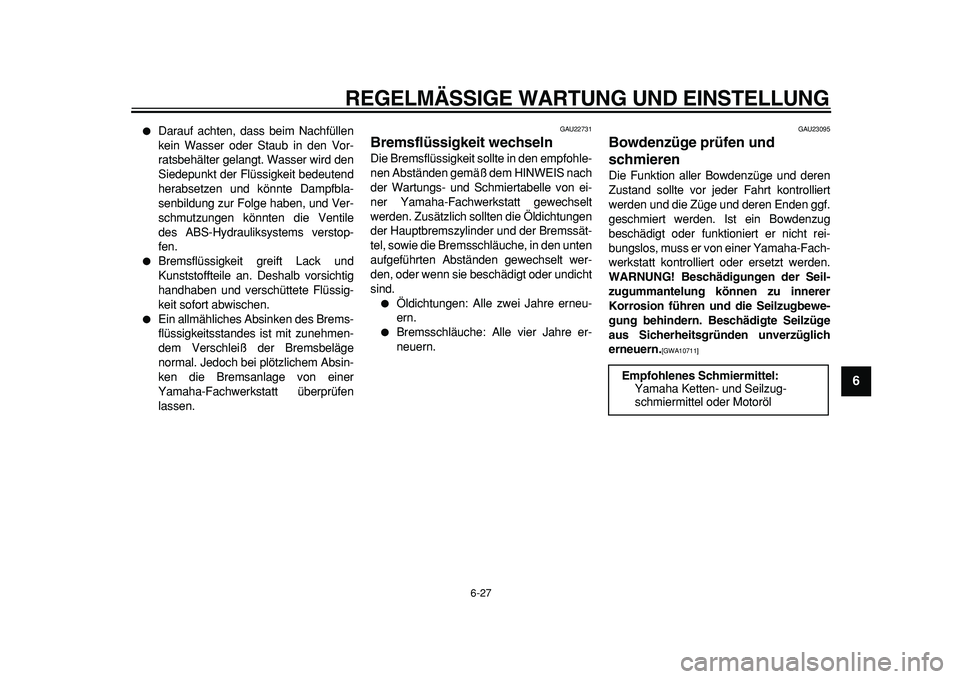

Darauf achten, dass beim Nachfüllen
kein Wasser oder Staub in den Vor-
ratsbehälter gelangt. Wasser wird den
Siedepunkt der Flüssigkeit bedeutend
herabsetzen und könnte Dampfbla-
senbildung zur Folge haben, und Ver-
schmutzungen könnten die Ventile
des ABS-Hydrauliksystems verstop-
fen.

Bremsflüssigkeit greift Lack und
Kunststoffteile an. Deshalb vorsichtig
handhaben und verschüttete Flüssig-
keit sofort abwischen.

Ein allmähliches Absinken des Brems-
flüssigkeitsstandes ist mit zunehmen-
dem Verschleiß der Bremsbeläge
normal. Jedoch bei plötzlichem Absin-
ken die Bremsanlage von einer
Yamaha-Fachwerkstatt überprüfen
lassen.
GAU22731
Bremsflüssigkeit wechseln
Die Bremsflüssigkeit sollte in den empfohle-
nen Abständen gemäß dem HINWEIS nach
der Wartungs- und Schmiertabelle von ei-
ner Yamaha-Fachwerkstatt gewechselt
werden. Zusätzlich sollten die Öldichtungen
der Hauptbremszylinder und der Bremssät-
tel, sowie die Bremsschläuche, in den unten
aufgeführten Abständen gewechselt wer-
den, oder wenn sie beschädigt oder undicht
sind.

Öldichtungen: Alle zwei Jahre erneu-
ern.

Bremsschläuche: Alle vier Jahre er-
neuern.
GAU23095
Bowdenzüge prüfen und
schmieren
Die Funktion aller Bowdenzüge und deren
Zustand sollte vor jeder Fahrt kontrolliert
werden und die Züge und deren Enden ggf.
geschmiert werden. Ist ein Bowdenzug
beschädigt oder funktioniert er nicht rei-
bungslos, muss er von einer Yamaha-Fach-
werkstatt kontrolliert oder ersetzt werden.
WARNUNG! Beschädigungen der Seil-
zugummantelung können zu innerer
Korrosion führen und die Seilzugbewe-
gung behindern. Beschädigte Seilzüge
aus Sicherheitsgründen unverzüglich
erneuern.
[GWA10711]

Empfohlenes Schmiermittel:
Yamaha Ketten- und Seilzug-
schmiermittel oder Motoröl

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-28
1
2
3
4
5
6
7
8
9

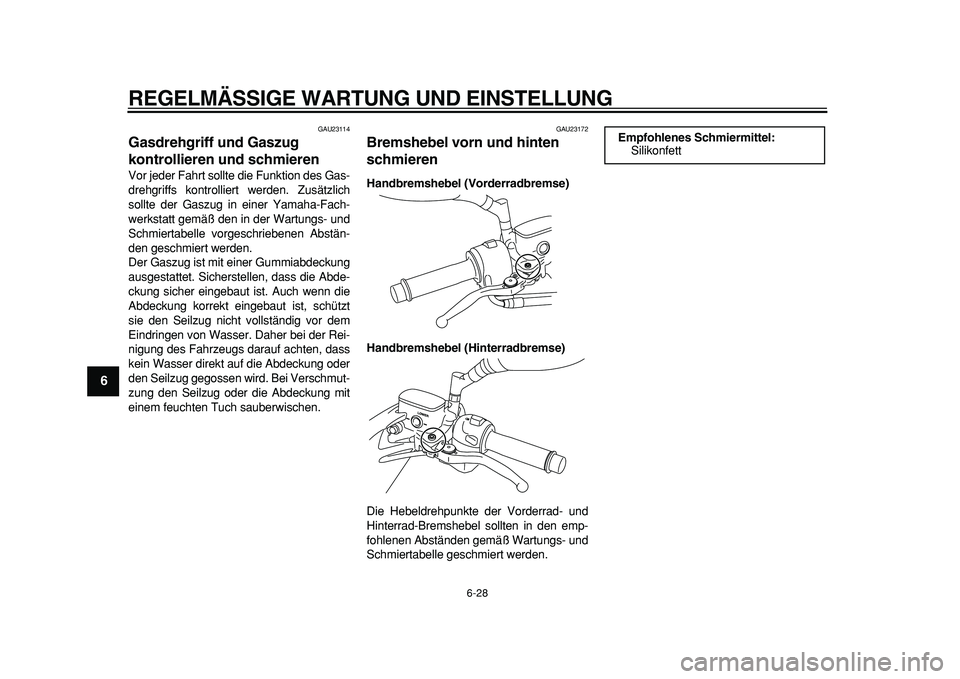

GAU23114
Gasdrehgriff und Gaszug
kontrollieren und schmieren
Vor jeder Fahrt sollte die Funktion des Gas-
drehgriffs kontrolliert werden. Zusätzlich
sollte der Gaszug in einer Yamaha-Fach-
werkstatt gemäß den in der Wartungs- und
Schmiertabelle vorgeschriebenen Abstän-
den geschmiert werden.
Der Gaszug ist mit einer Gummiabdeckung
ausgestattet. Sicherstellen, dass die Abde-
ckung sicher eingebaut ist. Auch wenn die
Abdeckung korrekt eingebaut ist, schützt
sie den Seilzug nicht vollständig vor dem
Eindringen von Wasser. Daher bei der Rei-
nigung des Fahrzeugs darauf achten, dass
kein Wasser direkt auf die Abdeckung oder
den Seilzug gegossen wird. Bei Verschmut-
zung den Seilzug oder die Abdeckung mit
einem feuchten Tuch sauberwischen.
GAU23172
Bremshebel vorn und hinten
schmieren
Handbremshebel (Vorderradbremse)
Handbremshebel (Hinterradbremse)
Die Hebeldrehpunkte der Vorderrad- und
Hinterrad-Bremshebel sollten in den emp-
fohlenen Abständen gemäß Wartungs- und
Schmiertabelle geschmiert werden.
Empfohlenes Schmiermittel:
Silikonfett

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-29
2
3
4
5
67
8
9

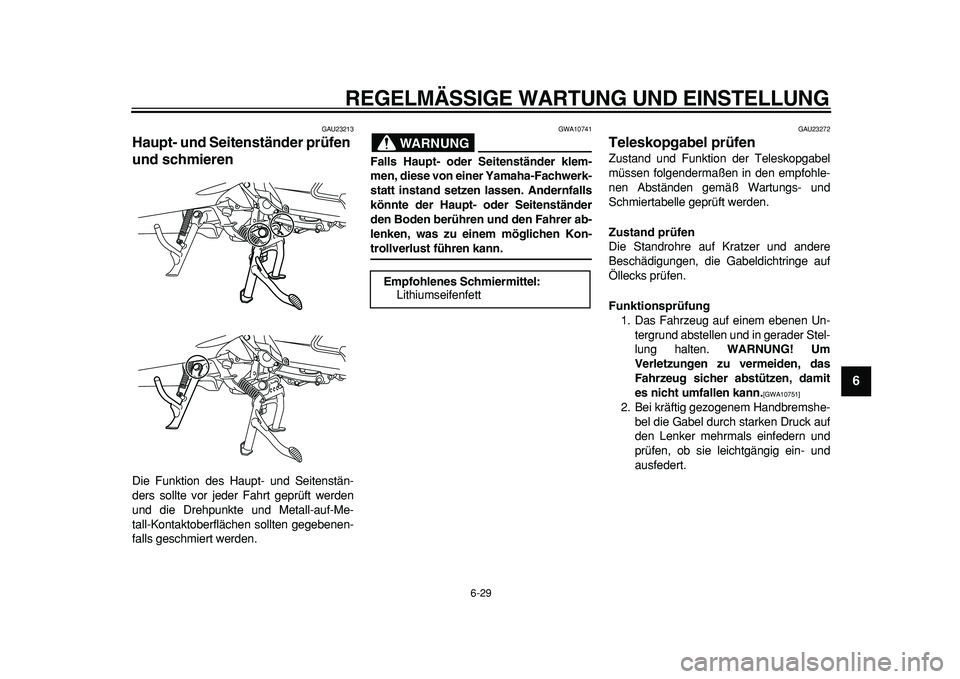

GAU23213
Haupt- und Seitenständer prüfen
und schmieren
Die Funktion des Haupt- und Seitenstän-
ders sollte vor jeder Fahrt geprüft werden
und die Drehpunkte und Metall-auf-Me-
tall-Kontaktoberflächen sollten gegebenen-
falls geschmiert werden.
WARNUNG

GWA10741
Falls Haupt- oder Seitenständer klem-
men, diese von einer Yamaha-Fachwerk-
statt instand setzen lassen. Andernfalls
könnte der Haupt- oder Seitenständer
den Boden berühren und den Fahrer ab-
lenken, was zu einem möglichen Kon-
trollverlust führen kann.
GAU23272
Teleskopgabel prüfen
Zustand und Funktion der Teleskopgabel
müssen folgendermaßen in den empfohle-
nen Abständen gemäß Wartungs- und
Schmiertabelle geprüft werden.
Zustand prüfen
Die Standrohre auf Kratzer und andere
Beschädigungen, die Gabeldichtringe auf
Öllecks prüfen.
Funktionsprüfung
1. Das Fahrzeug auf einem ebenen Un-
tergrund abstellen und in gerader Stel-
lung halten.
WARNUNG! Um
Verletzungen zu vermeiden, das
Fahrzeug sicher abstützen, damit
es nicht umfallen kann.

[GWA10751]

2. Bei kräftig gezogenem Handbremshe-
bel die Gabel durch starken Druck auf
den Lenker mehrmals einfedern und
prüfen, ob sie leichtgängig ein- und
ausfedert.
Empfohlenes Schmiermittel:
Lithiumseifenfett

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-30
1
2
3
4
5
6
7
8
9

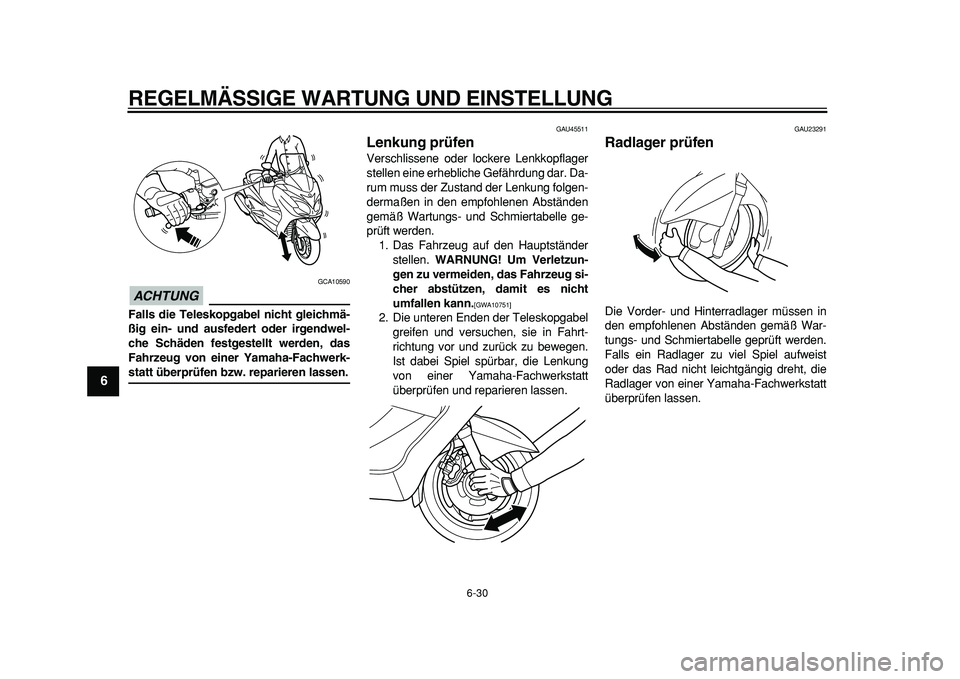

ACHTUNG

GCA10590
Falls die Teleskopgabel nicht gleichmä-
ßig ein- und ausfedert oder irgendwel-
che Schäden festgestellt werden, das
Fahrzeug von einer Yamaha-Fachwerk-
statt überprüfen bzw. reparieren lassen.
GAU45511
Lenkung prüfen
Verschlissene oder lockere Lenkkopflager
stellen eine erhebliche Gefährdung dar. Da-
rum muss der Zustand der Lenkung folgen-
dermaßen in den empfohlenen Abständen
gemäß Wartungs- und Schmiertabelle ge-
prüft werden.
1. Das Fahrzeug auf den Hauptständer
stellen.
WARNUNG! Um Verletzun-
gen zu vermeiden, das Fahrzeug si-
cher abstützen, damit es nicht
umfallen kann.
[GWA10751]

2. Die unteren Enden der Teleskopgabel
greifen und versuchen, sie in Fahrt-
richtung vor und zurück zu bewegen.
Ist dabei Spiel spürbar, die Lenkung
von einer Yamaha-Fachwerkstatt
überprüfen und reparieren lassen.
GAU23291
Radlager prüfen
Die Vorder- und Hinterradlager müssen in
den empfohlenen Abständen gemäß War-
tungs- und Schmiertabelle geprüft werden.
Falls ein Radlager zu viel Spiel aufweist
oder das Rad nicht leichtgängig dreht, die
Radlager von einer Yamaha-Fachwerkstatt
überprüfen lassen.

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-31
2
3
4
5
67
8
9

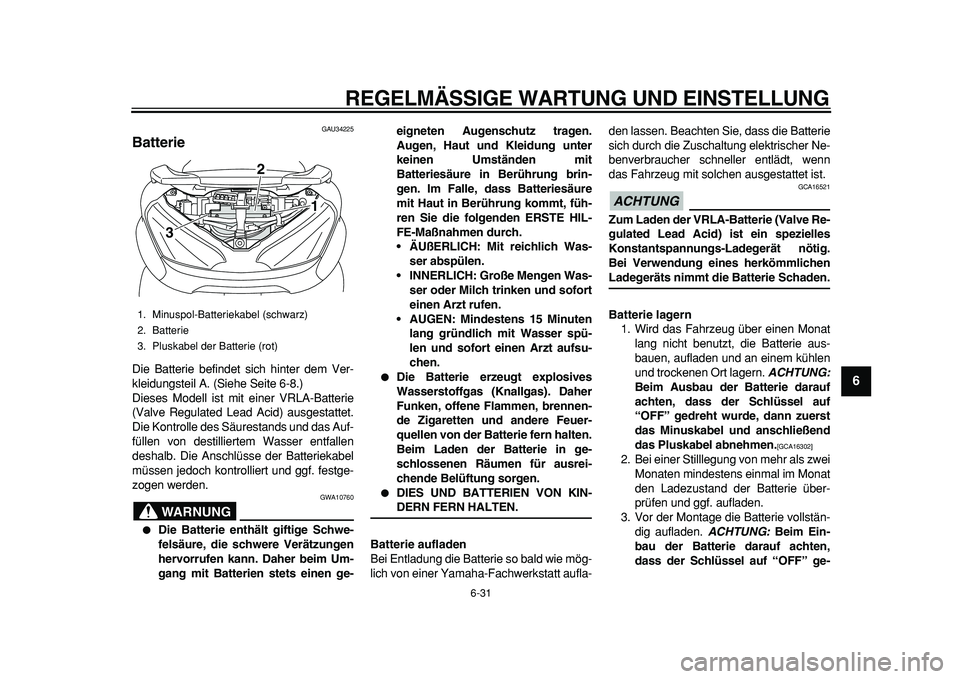

GAU34225
Batterie
Die Batterie befindet sich hinter dem Ver-
kleidungsteil A. (Siehe Seite 6-8.)
Dieses Modell ist mit einer VRLA-Batterie
(Valve Regulated Lead Acid) ausgestattet.
Die Kontrolle des Säurestands und das Auf-
füllen von destilliertem Wasser entfallen
deshalb. Die Anschlüsse der Batteriekabel
müssen jedoch kontrolliert und ggf. festge-
zogen werden.
WARNUNG

GWA10760

Die Batterie enthält giftige Schwe-
felsäure, die schwere Verätzungen
hervorrufen kann. Daher beim Um-
gang mit Batterien stets einen ge-eigneten Augenschutz tragen.
Augen, Haut und Kleidung unter
keinen Umständen mit
Batteriesäure in Berührung brin-
gen. Im Falle, dass Batteriesäure
mit Haut in Berührung kommt, füh-
ren Sie die folgenden ERSTE HIL-
FE-Maßnahmen durch.
•ÄUßERLICH: Mit reichlich Was-
ser abspülen.
•INNERLICH: Große Mengen Was-
ser oder Milch trinken und sofort
einen Arzt rufen.
•AUGEN: Mindestens 15 Minuten
lang gründlich mit Wasser spü-
len und sofort einen Arzt aufsu-
chen.

Die Batterie erzeugt explosives
Wasserstoffgas (Knallgas). Daher
Funken, offene Flammen, brennen-
de Zigaretten und andere Feuer-
quellen von der Batterie fern halten.
Beim Laden der Batterie in ge-
schlossenen Räumen für ausrei-
chende Belüftung sorgen.

DIES UND BATTERIEN VON KIN-
DERN FERN HALTEN.
Batterie aufladen
Bei Entladung die Batterie so bald wie mög-
lich von einer Yamaha-Fachwerkstatt aufla-den lassen. Beachten Sie, dass die Batterie
sich durch die Zuschaltung elektrischer Ne-
benverbraucher schneller entlädt, wenn
das Fahrzeug mit solchen ausgestattet ist.
ACHTUNG

GCA16521
Zum Laden der VRLA-Batterie (Valve Re-
gulated Lead Acid) ist ein spezielles
Konstantspannungs-Ladegerät nötig.
Bei Verwendung eines herkömmlichen
Ladegeräts nimmt die Batterie Schaden.
Batterie lagern
1. Wird das Fahrzeug über einen Monat
lang nicht benutzt, die Batterie aus-
bauen, aufladen und an einem kühlen
und trockenen Ort lagern.
ACHTUNG:
Beim Ausbau der Batterie darauf
achten, dass der Schlüssel auf
“OFF” gedreht wurde, dann zuerst
das Minuskabel und anschließend
das Pluskabel abnehmen.
[GCA16302]

2. Bei einer Stilllegung von mehr als zwei
Monaten mindestens einmal im Monat
den Ladezustand der Batterie über-
prüfen und ggf. aufladen.
3. Vor der Montage die Batterie vollstän-
dig aufladen.
ACHTUNG:
Beim Ein-
bau der Batterie darauf achten,
dass der Schlüssel auf “OFF” ge-
1. Minuspol-Batteriekabel (schwarz)
2. Batterie
3. Pluskabel der Batterie (rot)
2
1
3

REGELMÄSSIGE WARTUNG UND EINSTELLUNG

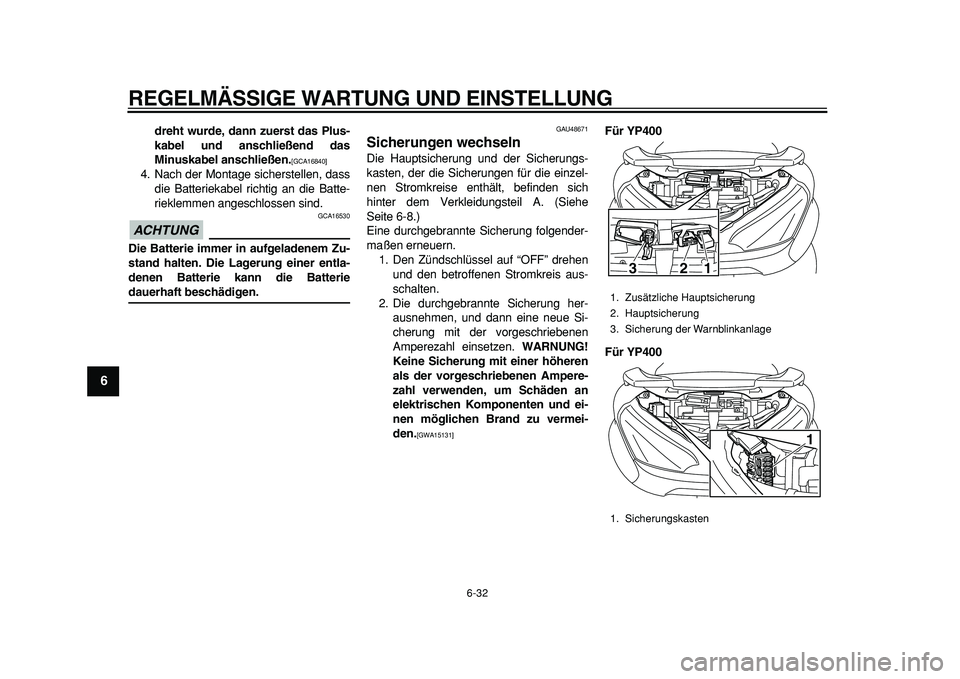

6-32
1
2
3
4
5
6
7
8
9

dreht wurde, dann zuerst das Plus-
kabel und anschließend das
Minuskabel anschließen.
[GCA16840]

4. Nach der Montage sicherstellen, dass
die Batteriekabel richtig an die Batte-
rieklemmen angeschlossen sind.
ACHTUNG

GCA16530
Die Batterie immer in aufgeladenem Zu-
stand halten. Die Lagerung einer entla-
denen Batterie kann die Batterie
dauerhaft beschädigen.
GAU48671
Sicherungen wechseln
Die Hauptsicherung und der Sicherungs-
kasten, der die Sicherungen für die einzel-
nen Stromkreise enthält, befinden sich
hinter dem Verkleidungsteil A. (Siehe
Seite 6-8.)
Eine durchgebrannte Sicherung folgender-
maßen erneuern.
1. Den Zündschlüssel auf “OFF” drehen
und den betroffenen Stromkreis aus-
schalten.
2. Die durchgebrannte Sicherung her-
ausnehmen, und dann eine neue Si-
cherung mit der vorgeschriebenen
Amperezahl einsetzen.
WARNUNG!
Keine Sicherung mit einer höheren
als der vorgeschriebenen Ampere-
zahl verwenden, um Schäden an
elektrischen Komponenten und ei-
nen möglichen Brand zu vermei-
den.
[GWA15131]

Für YP400
Für YP400
1. Zusätzliche Hauptsicherung
2. Hauptsicherung
3. Sicherung der Warnblinkanlage
1. Sicherungskasten
1
3
2
1

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-33
2
3
4
5
67
8
9

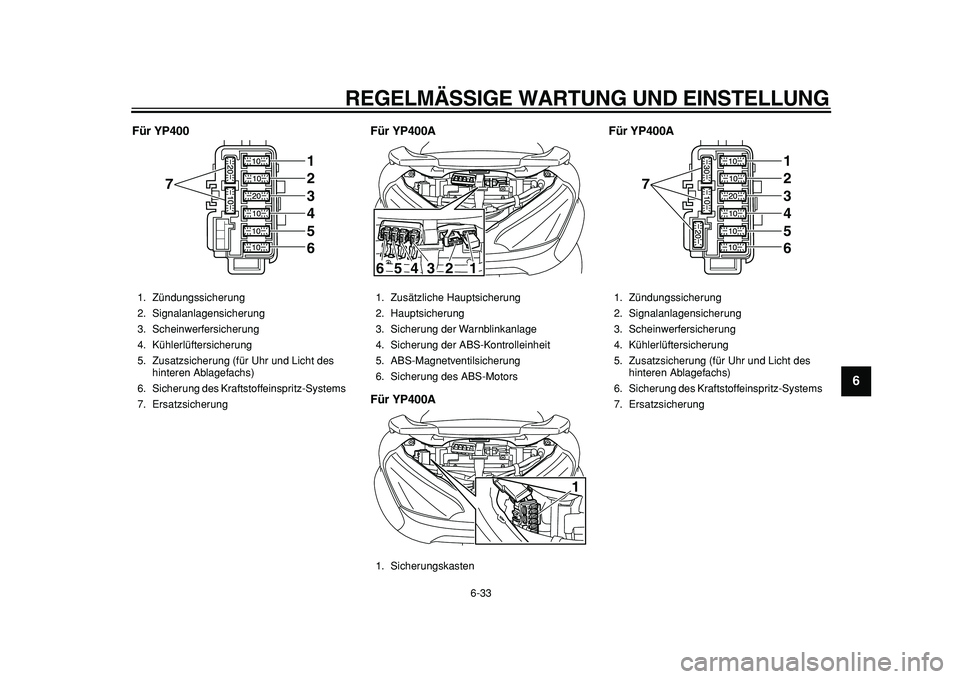

Für YP400 Für YP400A
Für YP400AFür YP400A
1. Zündungssicherung
2. Signalanlagensicherung
3. Scheinwerfersicherung
4. Kühlerlüftersicherung
5. Zusatzsicherung (für Uhr und Licht des
hinteren Ablagefachs)
6. Sicherung des Kraftstoffeinspritz-Systems
7. Ersatzsicherung
7
123456

1. Zusätzliche Hauptsicherung
2. Hauptsicherung
3. Sicherung der Warnblinkanlage
4. Sicherung der ABS-Kontrolleinheit
5. ABS-Magnetventilsicherung
6. Sicherung des ABS-Motors
1. Sicherungskasten
1
3
2
4
5
6
1

1. Zündungssicherung
2. Signalanlagensicherung
3. Scheinwerfersicherung
4. Kühlerlüftersicherung
5. Zusatzsicherung (für Uhr und Licht des
hinteren Ablagefachs)
6. Sicherung des Kraftstoffeinspritz-Systems
7. Ersatzsicherung
7
123456

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-34
1
2
3
4
5
6
7
8
9

3. Den Zündschlüssel auf “ON” drehen
und den betroffenen Stromkreis ein-
schalten, um zu prüfen, ob die von die-
sem Kreis versorgten Verbraucher
funktionieren.
4. Falls die neue Sicherung sofort wieder
durchbrennt, die elektrische Anlage
von einer Yamaha-Fachwerkstattüberprüfen lassen.
GAU34241
Scheinwerferlampe
auswechseln
Dieses Modell ist mit Halogen-Scheinwer-
ferlampen ausgestattet. Falls eine Schein-
werferlampe durchbrennt, lassen Sie sie
von einer Yamaha-Fachwerkstatt ersetzen
und ggf. den Scheinwerferlichtkegel einstel-
len.
Vorgeschriebene Sicherungen:
Hauptsicherung:
40.0 A
Zündungssicherung:
10.0 A
Signalanlagensicherung:
10.0 A
Scheinwerfersicherung:
20.0 A
Warnblinkanlagensicherung:
10.0 A
Kühlerlüftersicherung:
10.0 A
Sicherung des Kraftstoffein-
spritz-Systems:
10.0 A
Sicherung des ABS-Kontrolleinheit:
YP400A 10.0 A
Sicherung des ABS-Motors:
YP400A 30.0 A
ABS-Magnetventilsicherung:
YP400A 20.0 A
Zusatzsicherung:
10.0 A

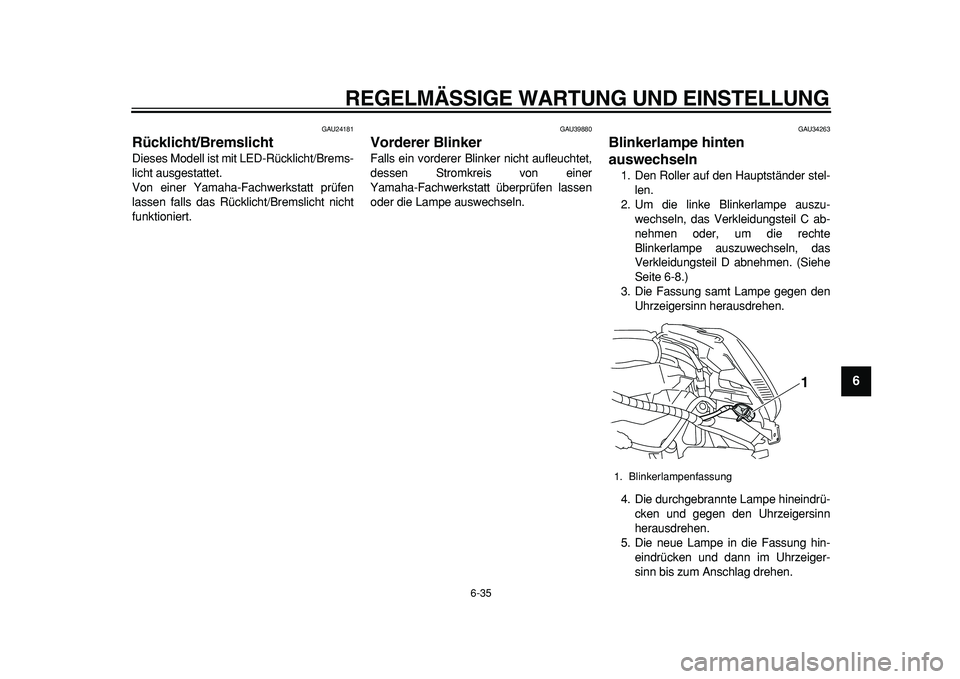

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-35
2
3
4
5
67
8
9

GAU24181
Rücklicht/Bremslicht
Dieses Modell ist mit LED-Rücklicht/Brems-
licht ausgestattet.
Von einer Yamaha-Fachwerkstatt prüfen
lassen falls das Rücklicht/Bremslicht nicht
funktioniert.
GAU39880
Vorderer Blinker
Falls ein vorderer Blinker nicht aufleuchtet,
dessen Stromkreis von einer
Yamaha-Fachwerkstatt überprüfen lassen
oder die Lampe auswechseln.
GAU34263
Blinkerlampe hinten
auswechseln
1. Den Roller auf den Hauptständer stel-
len.
2. Um die linke Blinkerlampe auszu-
wechseln, das Verkleidungsteil C ab-
nehmen oder, um die rechte
Blinkerlampe auszuwechseln, das
Verkleidungsteil D abnehmen. (Siehe
Seite 6-8.)
3. Die Fassung samt Lampe gegen den
Uhrzeigersinn herausdrehen.
4. Die durchgebrannte Lampe hineindrü-
cken und gegen den Uhrzeigersinn
herausdrehen.
5. Die neue Lampe in die Fassung hin-
eindrücken und dann im Uhrzeiger-
sinn bis zum Anschlag drehen.
1. Blinkerlampenfassung
1

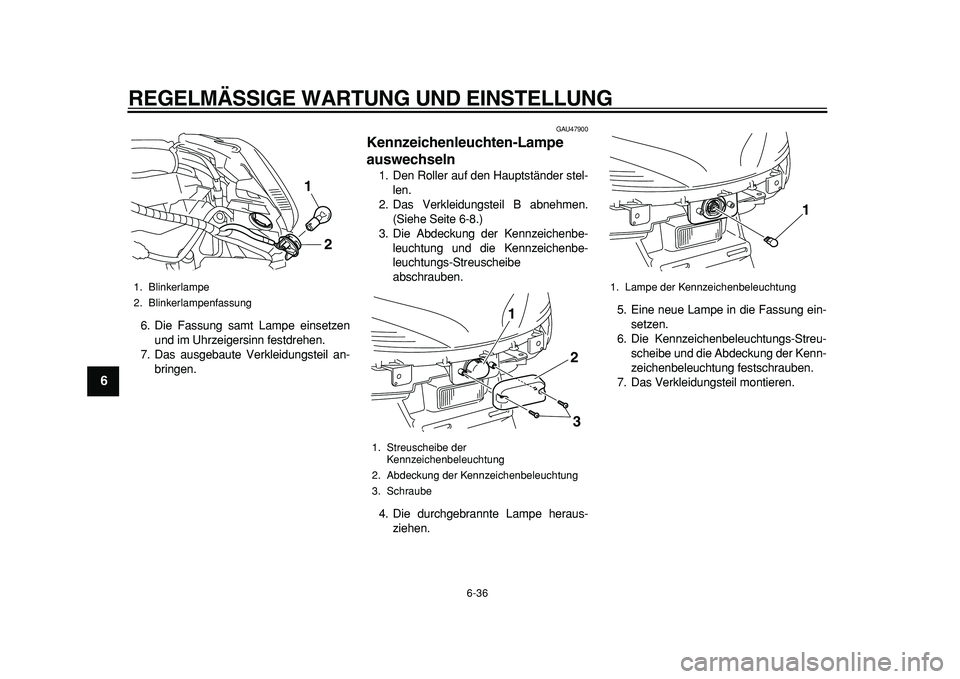

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-36
1
2
3
4
5
6
7
8
9

6. Die Fassung samt Lampe einsetzen
und im Uhrzeigersinn festdrehen.
7. Das ausgebaute Verkleidungsteil an-
bringen.
GAU47900
Kennzeichenleuchten-Lampe
auswechseln
1. Den Roller auf den Hauptständer stel-
len.
2. Das Verkleidungsteil B abnehmen.
(Siehe Seite 6-8.)
3. Die Abdeckung der Kennzeichenbe-
leuchtung und die Kennzeichenbe-
leuchtungs-Streuscheibe
abschrauben.
4. Die durchgebrannte Lampe heraus-
ziehen.5. Eine neue Lampe in die Fassung ein-
setzen.
6. Die Kennzeichenbeleuchtungs-Streu-
scheibe und die Abdeckung der Kenn-
zeichenbeleuchtung festschrauben.
7. Das Verkleidungsteil montieren.
1. Blinkerlampe
2. Blinkerlampenfassung
2
1

1. Streuscheibe der
Kennzeichenbeleuchtung
2. Abdeckung der Kennzeichenbeleuchtung
3. Schraube
2
3
1

1. Lampe der Kennzeichenbeleuchtung
1
