REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-2
2
3
4
567
8
9
GAU17303
Das Abgaskontrollsystem sorgt nicht nur für
sauberere Luft, sondern ist auch unerläss-
lich für den ordnungsgemäßen Betrieb des
Motors und die Erzielung der maximalen
Leistung. In den folgenden Wartungstabel-
len sind die Servicearbeiten am Abgaskon-
trollsystem separat gruppiert. Diese
Servicearbeiten erfordern spezielle Daten,
Kenntnisse und Ausrüstung. Wartung, Aus-
tausch oder Reparatur von Abgaskontroll-
geräten und -systemen kann von jeder
Reparaturwerkstatt oder von Fachleuten
vorgenommen werden, die die entspre-
chende Zulassung besitzen (falls zutref-
fend). Yamaha-Fachwerkstätten sind für die
Durchführung dieser speziellen Servicear-
beiten geschult und ausgerüstet.
GAU17522
BordwerkzeugDas Bordwerkzeug befindet sich im Ablage-
fach unter der Sitzbank. (Siehe Seite 3-11.)
Die in diesem Handbuch enthaltenen Infor-
mationen zur Wartung und das Bordwerk-
zeug sollen Ihnen bei der Durchführung von
vorbeugenden Wartungsarbeiten und klei-
neren Reparaturen behilflich sein. Gewisse
Arbeiten und Einstellungen erfordern je-
doch zusätzliches Werkzeug wie z. B. einen
Drehmomentschlüssel.HINWEISFalls das für die Wartung notwendige Werk-
zeug nicht zur Verfügung steht und Ihnen
die Erfahrung für bestimmte Wartungsar-
beiten fehlt, lassen Sie die Wartungsarbei-
ten von einer Yamaha-Fachwerkstatt
ausführen.

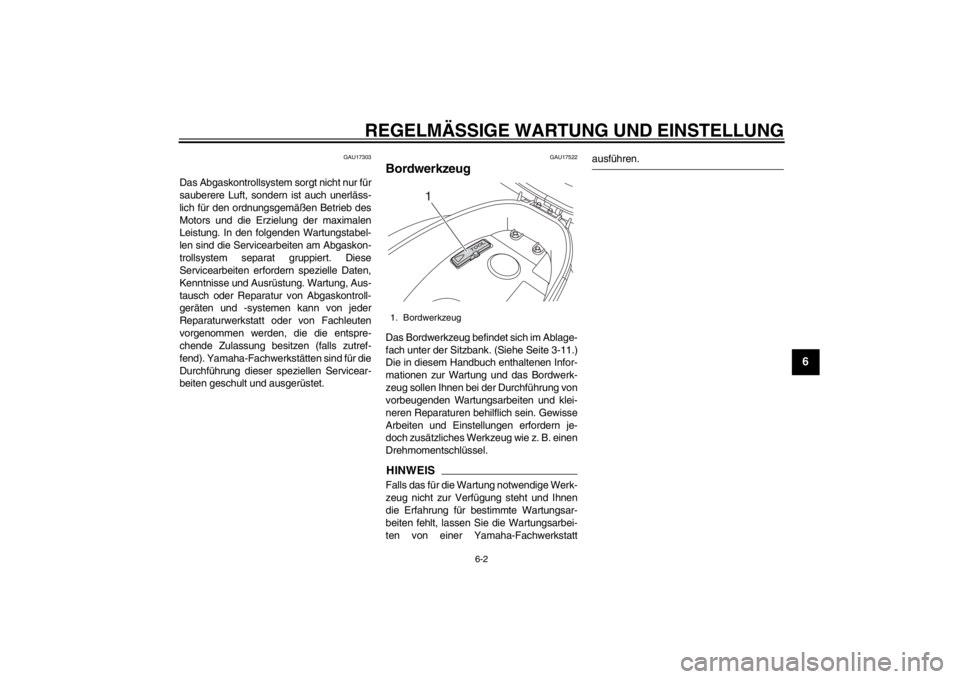

1. Bordwerkzeug
1
Page 42 of 88

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-3
1
2
3
4
56
7
8
9
GAU46872
HINWEIS
Die Jahresinspektion kann ausbleiben, wenn stattdessen eine Inspektion, basierend auf den gefahrenen Kilometern bzw.
für UK den gefahrenen Meilen, durchgeführt wird.
Ab 30000 km (17500 mi) sind die Wartungsintervalle alle 6000 km (3500 mi) zu wiederholen.
Die mit einem Sternchen markierten Arbeiten erfordern Spezialwerkzeuge, besondere Date n und technische Fähigkeiten und solltendaher von einer Yamaha-Fachwerkstatt ausgeführt werden.
Page 43 of 88

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-4
2
3
4
567
8
9
GAU46921
Tabelle für regelmäßige Wartung des Abgas-KontrollsystemsNR. PRÜFPUNKTKONTROLLE ODER WARTUNGS-
ARBEIT KILOMETERSTAND
JAHRES-
KONT-
ROLLE
1000 km
(600 mi) 6000 km
(3500 mi) 12000 km
(7000 mi) 18000 km
(10500 mi) 24000 km
(14000 mi)
1 * Kraftstoffleitung Kraftstoffschläuche auf Risse
oder Beschädigung kontrollieren. √√√√√√
2 Zündkerze Zustand kontrollieren.
Reinigen und Abstand neu
einstellen. √√
Ersetzen. √√
3 * Ventile Ventilspiel kontrollieren.
Einstellen. √√√√
4* Kraftstoff-Einspritz
ung Leerlaufdrehzahl kontrollieren.
√√√√√√
5*Auspuffanlage Auf Leckage kontrollieren.
Ggf. festziehen.
Dichtung(en) ersetz
en, falls nötig. √√√√√
Page 44 of 88

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-5
1
2
3
4
56
7
8
9
GAU1771A
Allgemeine Wartungs- und SchmiertabelleNR. PRÜFPUNKTKONTROLLE ODER WARTUNGS-
ARBEIT KILOMETERSTAND
JAHRES-
KONT-
ROLLE
1000 km
(600 mi) 6000 km
(3500 mi) 12000 km
(7000 mi) 18000 km
(10500 mi) 24000 km
(14000 mi)
1 Luftfiltereinsatz Ersetzen. Alle 20000 km (12500 mi)
2 Prüfschlauch des
Luftfilters Reinigen.
√√√√√
3 Luftfiltereinsatz des
Keilriemengehäuse
s Reinigen.
√√√√
Ersetzen. Alle 20000 km (12500 mi)
4*Batterie Batterie-Spannung kontrollieren.
Batterie bei Bedarf auswechseln. √√√√√√
5 * Vorderradbremse Das Fahrzeug auf
ordnungsgemäßen Betrieb,
Flüssigkeitsstand und auf Lecks
überprüfen. √√√√√√
Scheibenbremsbeläge ersetzen. Bei Abnutzung bis zum Grenzwert
6 * Hinterradbremse Das Fahrzeug auf
ordnungsgemäßen Betrieb,
Flüssigkeitsstand und auf Lecks
überprüfen. √√√√√√
Scheibenbremsbeläge ersetzen. Bei Abnutzung bis zum Grenzwert
7 * Bremsschläuche Auf Risse oder Beschädigung
kontrollieren.
Klemmen und richtigen Verlauf überprüfen. √√√√√
Ersetzen. Alle 4 Jahre
8 * Bremsflüssigkeit Ersetzen. Alle 2 Jahre
9*Räder Rundlauf prüfen und auf
Beschädigung kontrollieren. √√√√
Page 45 of 88

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-6
2
3
4
567
8
9
10 * Reifen Profiltiefe prüfen und auf
Beschädigung kontrollieren.
Ersetzen, falls nötig.
Luftdruck kontrollieren.
Korrigieren, falls nötig. √√√√√
11 * Radlager Die Lager auf Lockerung oder
Beschädigung kontrollieren. √√√√
12 * Lenkungslager Das Spiel des Lagers
kontrollieren und die Lenkung auf
Schwergängigkeit prüfen. √√√√√
Mit Lithiumseifenfett schmieren. Alle 50000 km (30000 mi)
13 * Fahrgestellhalterun
gen Sicherstellen, dass alle Muttern
und Schrauben richtig
festgezogen sind. √√√√√
14 Handbremshebelum
lenkwelle
(Vorderradbremse) Mit Silikonfett schmieren.
√√√√√
15 Handbremshebelum
lenkwelle
(Hinterradbremse) Mit Silikonfett schmieren.
√√√√√
16 Seitenständer,
Hauptständer Funktion prüfen.
Mit Lithiumseifenfett schmieren.
√√√√√
17 * Seitenständerschalt
er Funktion prüfen.
√√√√√√
18 * Teleskopgabel Funktion prüfen und auf Öllecks
kontrollieren. √√√√
19 * Federbein Funktion prüfen und Stoßdämpfer
auf Öllecks kontrollieren. √√√√
NR. PRÜFPUNKT
KONTROLLE ODER WARTUNGS-
ARBEIT KILOMETERSTAND
JAHRES-
KONT-
ROLLE
1000 km
(600 mi) 6000 km
(3500 mi) 12000 km
(7000 mi) 18000 km
(10500 mi) 24000 km
(14000 mi)
Page 46 of 88

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-7
1
2
3
4
56
7
8
9
GAUT2711
HINWEIS
Luftfilter und Riementriebgehäuse-Luftfilter
20 Motoröl Wechseln. (Siehe Seiten 3-5 und
6-11.) √Wenn die Ölwechsel-Intervallanzeige blinkt (nach den ersten 1000
km [600 mi] und danach alle 3000 km (1800 mi))
Den Ölstand kontrollieren und das Fahrzeug auf Öllecks prüfen. √
Alle 3000 km (1800 mi)
21 Ölsieb Reinigen. √Alle 3000 km (1800 mi)
22 * Kühlsystem Den Kühlflüssigkeitsstand
kontrollieren und das Fahrzeug
auf Kühlflüssigkeitslecks prüfen. √√√√√
Kühlflüssigkeit wechseln. Alle 3 Jahre
23 Achsgetriebeöl Fahrzeug auf Öllecks
kontrollieren. √√ √
Wechseln. √√√
24 * Keilriemen Ersetzen. Alle 20000 km (12500 mi)
25 * Vorderrad- und
Hinterrad-Bremslich
tschalter Funktion prüfen.
√√√√√√
26 Sich bewegende
Teile und Seilzüge Schmieren.
√√√√√
27 * Gasdrehgriff Funktion prüfen.
Spiel des Gasdrehgriffs prüfen,
ggf. einstellen.
Seilzug- und Griffgehäuse schmieren. √√√√√
28 * Lichter, Signale und
Schalter Funktion prüfen.
Scheinwerferlichtkegel einstellen.
√√√√√√
NR. PRÜFPUNKT
KONTROLLE ODER WARTUNGS-
ARBEIT KILOMETERSTAND
JAHRES-
KONT-
ROLLE
1000 km
(600 mi) 6000 km
(3500 mi) 12000 km
(7000 mi) 18000 km
(10500 mi) 24000 km
(14000 mi)
Page 47 of 88

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-8
2
3
4
567
8
9
Der Luftfilter dieses Modells besitzt ein ölbeschichtetes Einweg-Papierelement, das nicht mit Druckluft gereinigt werden darf, um
Beschädigungen zu vermeiden.
Das Luftfilterelement muss häuf iger erneuert und der Riementriebgehäuse-Luftfilter muss häufiger gewartet werden, wenn in sehr
feuchter oder staubiger Umgebung gefahren wird.
Wartung der hydrau lische Bremsanlage
Nach dem Zerlegen des Hauptbremszylinders und Bremssattels immer die Bremsflüssigkeit wechseln. Regelmäßig den Brems-
flüssigkeitsstand prüfen und ggf. den Vorratsbehälter auffüllen.
Alle zwei Jahre die inneren Hauptbrems zylinder- und Bremssattel-Bauteile erneuern und die Bremsflüssigkeit wechseln. Den Bremsschlauch bei Beschädigung oder Rissbildung, spätestens jedoch alle vier Jahre erneuern.
Page 48 of 88

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-9
1
2
3
4
56
7
8
9
GAU18772
Abdeckungen abnehmen und
montierenDie hier abgebildeten Abdeckungen müs-
sen für manche in diesem Kapitel beschrie-
benen Wartungs- und Reparaturarbeiten
abgenommen werden. Für die Demontage
und Montage der einzelnen Abdeckungen
sollte jeweils auf die nachfolgenden Ab-
schnitte zurückgegriffen werden.
GAUT4240
Abdeckung A
Abdeckung abnehmen1. Die Sitzbank öffnen. (SieheSeite 3-11.)
2. Die Schnellverschlüsse durch Lösen
der Schrauben abnehmen und dann
die Abdeckung abziehen.
Abdeckung montierenDie Abdeckung in die ursprüngliche Positi-
on bringen und dann die Schnellverschlüs-
se einbauen, indem diese in die richtige
Position gedrückt und ihre Schrauben an-
gezogen werden. Abdeckung B
Abdeckung abnehmen
1. Die Sitzbank öffnen. (Siehe
Seite 3-11.)
2. Die Abdeckung losschrauben und
dann abziehen.
Abdeckung montierenDie Abdeckung in die ursprüngliche Lage
bringen und dann festschrauben.

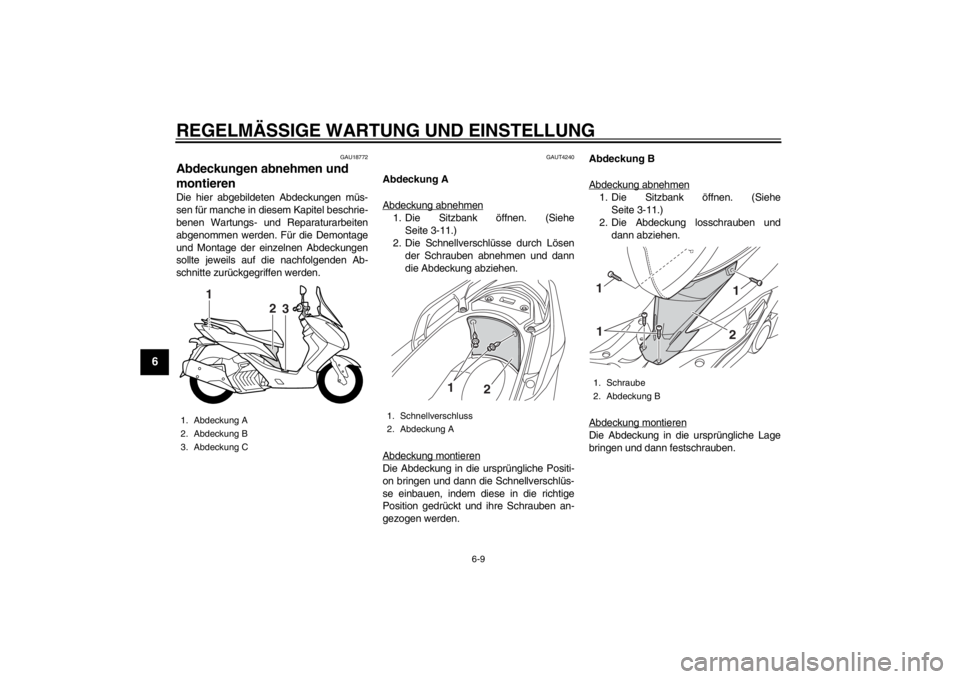

1. Abdeckung A
2. Abdeckung B
3. Abdeckung C
1
2
3
1. Schnellverschluss
2. Abdeckung A
2
1
1. Schraube
2. Abdeckung B
21
1
1
Page 49 of 88

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-10
2
3
4
567
8
9
Abdeckung C
Abdeckung abnehmenDie Abdeckung losschrauben und dann,
wie in der Abbildung gezeigt, abziehen.
Abdeckung montierenDie Abdeckung in die ursprüngliche Lage
bringen und dann festschrauben.
GAUT1836
Zündkerze prüfenDie Zündkerze ist ein wichtiger Bestandteil
des Motors und ist leicht zu überprüfen. Da
Verbrennungswärme und Ablagerungen
die Funktionstüchtigkeit der Kerze im Laufe
der Zeit vermindern, muss die Zündkerze in
den empfohlenen Abständen gemäß War-
tungs- und Schmiertabelle herausgenom-
men und geprüft werden. Der Zustand der
Zündkerze erlaubt Rückschlüsse auf den
Zustand des Motors.
Zündkerze ausbauen 1. Das Fahrzeug auf den Hauptständer stellen.
2. Die Abdeckung B abnehmen. (Siehe
Seite 6-9.)
3. Den Zündkerzenstecker abziehen. 4. Die Zündkerze mit dem Zündkerzen-
schlüssel (im Bordwerkzeug) heraus-
schrauben, wie in der Abbildung
dargestellt.
Zündkerze prüfen 1. Die Verfärbung des Zündkerzen-Isola-
torfußes prüfen. Der die Mittelelektro-
de umgebende Porzellanisolator ist
bei richtig eingestelltem Motor und
normaler Fahrweise rehbraun.
HINWEISWeist die Zündkerze eine stark abweichen-
de Färbung auf, könnte es sein, dass der
Motor nicht richtig läuft. Versuchen Sie
nicht, derartige Probleme selbst zu diag-
nostizieren. Lassen Sie stattdessen das
Fahrzeug von einer Yamaha-Fachwerkstatt

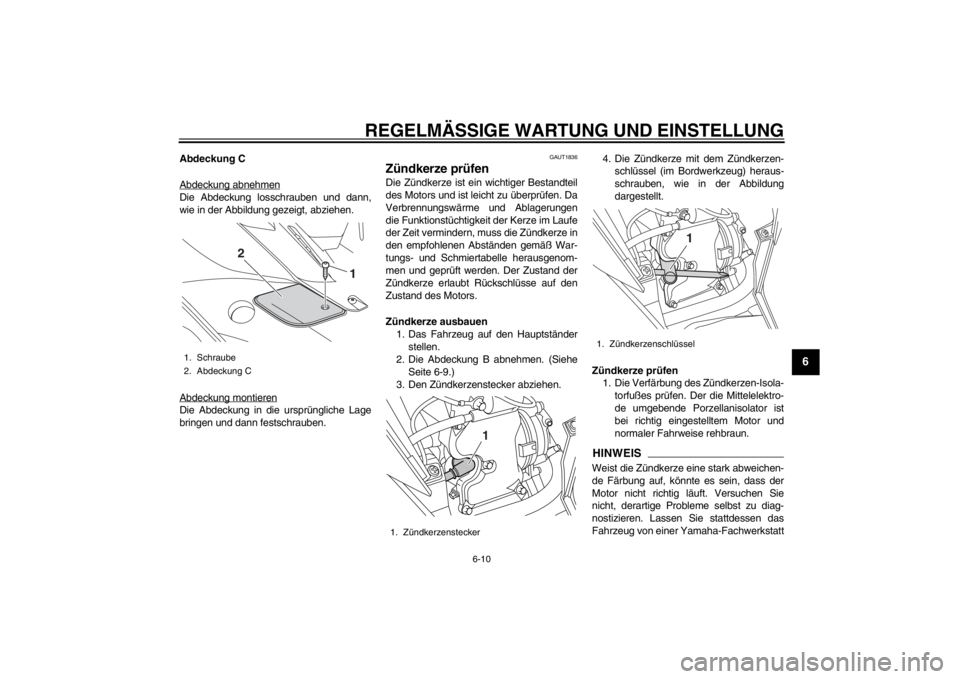

1. Schraube
2. Abdeckung C
2
1
1. Zündkerzenstecker
1
1. Zündkerzenschlüssel
1
Page 50 of 88

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-11
1
2
3
4
56
7
8
9
prüfen.2. Die Zündkerze auf fortgeschrittenen Abbrand der Mittelelektrode und über-
mäßige Ölkohleablagerungen prüfen
und ggf. erneuern.

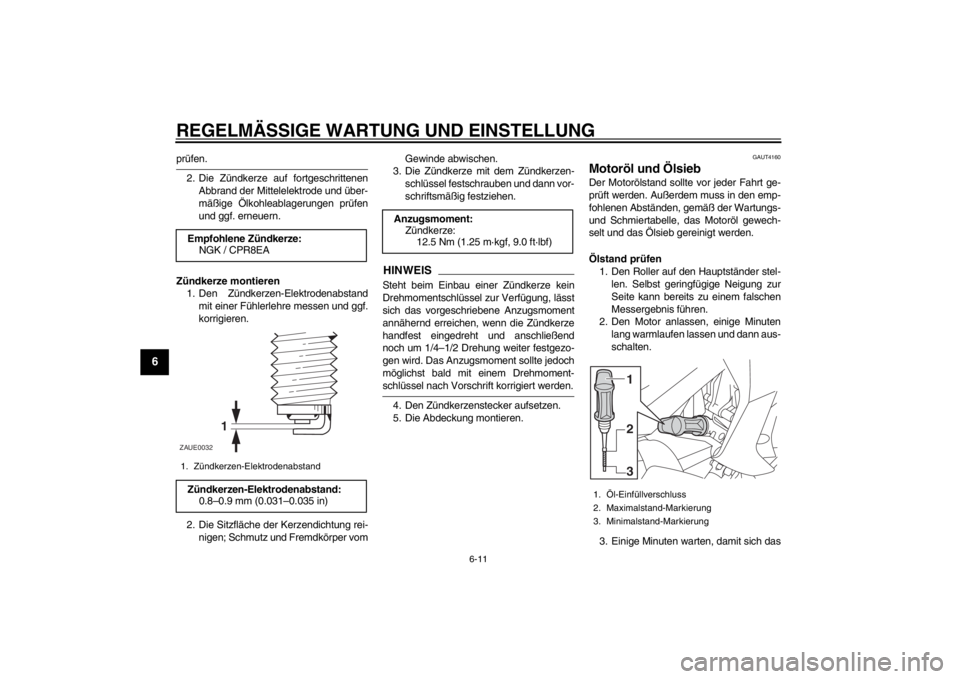

Zündkerze montieren 1. Den Zündkerzen-Elektrodenabstand mit einer Fühlerlehre messen und ggf.
korrigieren.
2. Die Sitzfläche der Kerzendichtung rei- nigen; Schmutz un d Fremdkörper vom Gewinde abwischen.
3. Die Zündkerze mi t dem Zündkerzen-
schlüssel festschrauben und dann vor-
schriftsmäßig festziehen.
HINWEISSteht beim Einbau einer Zündkerze kein
Drehmomentschlüssel zur Verfügung, lässt
sich das vorgeschriebene Anzugsmoment
annähernd erreichen, wenn die Zündkerze
handfest eingedreht und anschließend
noch um 1/4–1/2 Drehung weiter festgezo-
gen wird. Das Anzugsmoment sollte jedoch
möglichst bald mit einem Drehmoment-schlüssel nach Vorschrift korrigiert werden.
4. Den Zündkerzenstecker aufsetzen.
5. Die Abdeckung montieren.
GAUT4160
Motoröl und ÖlsiebDer Motorölstand sollte vor jeder Fahrt ge-
prüft werden. Außerdem muss in den emp-
fohlenen Abständen, gemäß der Wartungs-
und Schmiertabelle, das Motoröl gewech-
selt und das Ölsieb gereinigt werden.
Ölstand prüfen1. Den Roller auf den Hauptständer stel- len. Selbst geringfügige Neigung zur
Seite kann bereits zu einem falschen
Messergebnis führen.
2. Den Motor anlassen, einige Minuten
lang warmlaufen lassen und dann aus-
schalten.
3. Einige Minuten warten, damit sich das
Empfohlene Zündkerze:
NGK / CPR8EA
1. Zündkerzen-ElektrodenabstandZündkerzen-Elektrodenabstand:0.8–0.9 mm (0.031–0.035 in)
1
ZAUE0032
Anzugsmoment:
Zündkerze: 12.5 Nm (1.25 m·kgf, 9.0 ft·lbf)
1. Öl-Einfüllverschluss
2. Maximalstand-Markierung
3. Minimalstand-Markierung
1
3 2
