ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-24
2
3
4
567
8
9
FAU23173
Lubrification des leviers de frein
avant et arrièreLevier de frein avant
Levier de frein arrière
Lubrifier l’articulation des leviers de frein
avant et arrière aux fréquences spécifiées
dans le tableau des entretiens et grais-
sages périodiques.
FAU23215
Contrôle et lubrification des
béquilles centrale et latéraleContrôler le fonctionnement des béquilles
centrale et latérale avant chaque départ et
lubrifier les articulations et les points de
contact des surfaces métalliques quand né-
cessaire.
AVERTISSEMENT
FWA10742
Si les béquilles latérale ou centrale ne se
déploient et ne se replient pas en dou-
ceur, les faire contrôler et, si nécessaire,
réparer par un concessionnaire Yamaha.
Une béquille centrale ou latérale dé-
ployée risque de toucher le sol et de dis-
traire le pilote, qui pourrait perdre le
Lubrifiant recommandé : Graisse silicone
1. Béquille latérale
2. Béquille centrale1
2



ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-25
1
2
3
4
56
7
8
9
contrôle du véhicule.
FAU23273
Contrôle de la fourcheIl faut contrôler l’état et le fonctionnement
de la fourche en procédant comme suit aux
fréquences spécifiées dans le tableau des
entretiens et graissages périodiques.
Contrôle de l’état général
S’assurer que les tubes plongeurs ne sont
ni griffés ni endommagés et que les fuites
d’huile ne sont pas importantes.

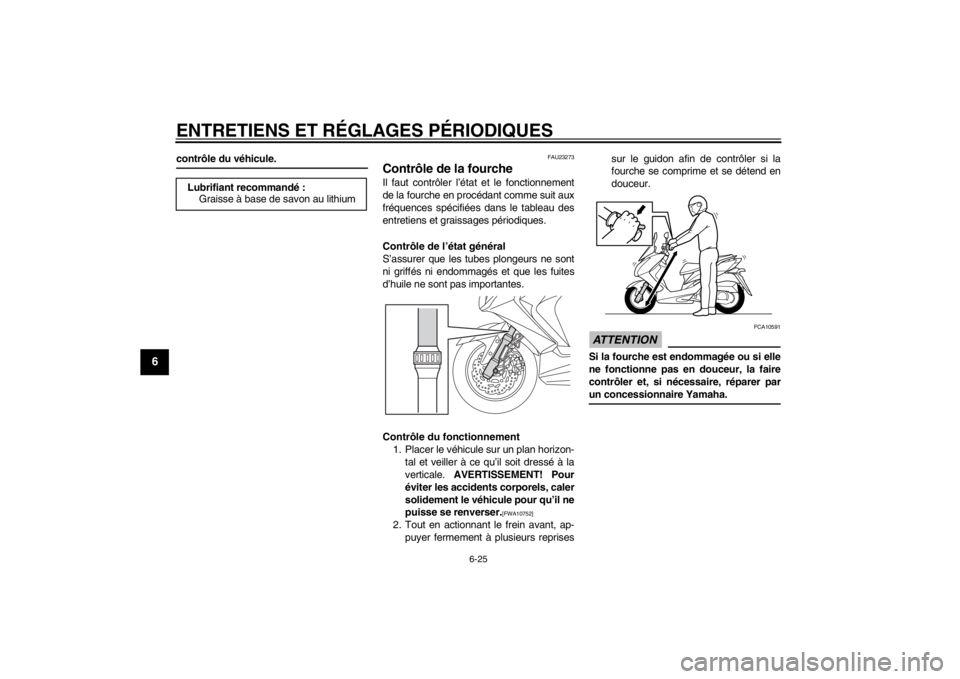

Contrôle du fonctionnement1. Placer le véhicule sur un plan horizon- tal et veiller à ce qu’il soit dressé à la
verticale. AVERTISSEMENT! Pour
éviter les accidents corporels, caler
solidement le véhicule pour qu’il ne
puisse se renverser.
[FWA10752]
2. Tout en actionnant le frein avant, ap-
puyer fermement à plusieurs reprises sur le guidon afin de contrôler si la
fourche se comprime et se détend en
douceur.
ATTENTION
FCA10591
Si la fourche est endommagée ou si elle
ne fonctionne pas en douceur, la faire
contrôler et, si nécessaire, réparer parun concessionnaire Yamaha.
Lubrifiant recommandé :
Graisse à base de savon au lithium



ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-26
2
3
4
567
8
9
FAU45512
Contrôle de la directionDes roulements de direction usés ou des-
serrés peuvent représenter un danger. Il
convient dès lors de vérifier le fonctionne-
ment de la direction en procédant comme
suit aux fréquences spécifiées dans le ta-
bleau des entretiens et graissages pério-
diques. 1. Dresser le véhicule sur sa béquille
centrale. AVERTISSEMENT! Pour
éviter les accidents corporels, caler
solidement le véhicule pour qu’il ne
puisse se renverser.
[FWA10752]
2. Maintenir la base des bras de fourche et essayer de les déplacer vers l’avant
et l’arrière. Si un jeu quelconque est
ressenti, faire contrôler et, si néces-
saire, réparer la direction par un
concessionnaire Yamaha.
FAU23292
Contrôle des roulements de roueContrôler les roulements de roue avant et
arrière aux fréquences spécifiées dans le
tableau des entretiens et graissages pério-
diques. Si le moyeu de roue a du jeu ou si la
roue ne tourne pas régulièrement, faire
contrôler les roulements de roue par un
concessionnaire Yamaha.
FAUT4120
BatterieLa batterie se situe derrière le cache A.
(Voir page 6-9.)
La batterie de ce véhicule est de type
plomb-acide à régulation par soupape (VR-
LA). Il n’est pas nécessaire de contrôler le
niveau d’électrolyte ni d’ajouter de l’eau dis-
tillée. Il convient toutefois de vérifier la
connexion des câbles de batterie et de res-
serrer correctement, si nécessaire.
AVERTISSEMENT
FWA10761

L’électrolyte de batterie est extrê-
mement toxique, car l’acide sulfu-
rique qu’il contient peut causer de
graves brûlures. Évit er tout contact
d’électrolyte avec la peau, les yeux
ou les vêtements et toujours se pro-
1. Batterie
1



ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-27
1
2
3
4
56
7
8
9
téger les yeux lors de travaux à
proximité d’une batterie. En cas de
contact avec de l’électrolyte, effec-
tuer les PREMIERS SOINS suivants.
EXTERNE : rincer abondammentà l’eau courante.
INTERNE : boire beaucoup d’eau ou de lait et consulter immédiate-
ment un médecin.
YEUX : rincer à l’eau courante pendant 15 minutes et consulter
rapidement un médecin.

Les batteries produisent de l’hydro-
gène, un gaz inflammable. Éloigner
la batterie des étincelles, flammes,
cigarettes, etc., et toujours veiller à
bien ventiler la pièce où l’on re-
charge une batterie, si la charge est
effectuée dans un endroit clos.

TENIR TOUTE BATTERIE HORS DEPORTÉE DES ENFANTS.
Charge de la batterie
Confier la charge de la batterie à un conces-
sionnaire Yamaha dès que possible si elle
semble être déchargée. Ne pas oublier
qu’une batterie se décharge plus rapide-
ment si le véhicule est équipé d’accessoires
électriques.
ATTENTION
FCA16522
Recourir à un chargeur spécial à tension
constante pour charger les batteries de
type plomb-acide à régulation par sou-
pape (VRLA). Le recours à un chargeur
de batterie conventionnel endommage-rait la batterie.
Entreposage de la batterie 1. Lorsque le véhicule ne sera pas utilisé
pendant plus d’un mois, déposer la
batterie, la recharger complètement et
la ranger dans un endroit frais et sec.
ATTENTION: Avant de déposer la
batterie, s’assurer d’avoir tourné la
clé sur “OFF”, puis débrancher le
câble négatif avant de débrancher
le câble positif.
[FCA16303]
2. Quand la batterie est remisée pour plus de deux mois, il convient de la
contrôler au moins une fois par mois et
de la recharger quand nécessaire.
3. Charger la batterie au maximum avant de la remonter sur le véhicule. AT-
TENTION: Avant de reposer la bat-
terie, s’assurer d’avoir tourné la clé
sur “OFF”, puis brancher le câble
positif avant de brancher le câble
négatif.
[FCA16841]
4. Après avoir remonté la batterie, tou- jours veiller à connecter correctement
ses câbles aux bornes.
5. Tourner la clé de “ON” à “OFF” trois fois à intervalles de trois secondes afin
d’initialiser la commande de ralenti.
ATTENTION
FCA16531
Toujours veiller à ce que la batterie soit
chargée. Remiser une batterie déchar-
gée risque de l’endommager de façon ir-réversible.



ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-28
2
3
4
567
8
9
FAUT4220
Remplacement des fusiblesFusible principal
Le fusible principal se situe derrière le
cache A. (Voir page 6-9.)
Si le fusible principal est grillé, le remplacer
comme suit.1. Tourner la clé de contact sur “OFF”.
2. Déposer le fusible grillé et le remplacer par un fusible neuf de l’intensité spéci-
fiée. AVERTISSEMENT! Ne pas utili-
ser de fusible de calibre supérieur à
celui recommandé afin d’éviter de
gravement endommager l’installa-
tion électrique, voire de provoquer
un incendie.
[FWA15132]
3. Tourner la clé de contact sur “ON” pour vérifier si le véhicule fonctionne
normalement. Si le fusible principal
grille immédiatement, faire contrôler le
circuit électrique par un concession-
naire Yamaha.
4. Après la dépose et la repose du fusible
principal, tourner la clé de contact de
“ON” à “OFF” trois fois à intervalles de
trois secondes afin d’initialiser la com-
mande de ralenti.
Boîtier à fusibles
Le boîtier à fusibles qui contient les fusibles
pour l’allumage, les clignotants et le circuit
d’éclairage, ainsi que le fusible de secours
pour le bloc de compteurs multifonctions,
est situé sous le pare-brise derrière le caré-
nage avant. Faire contrôler et remplacer
ces fusibles par un concessionnaire Ya-
maha le cas échéant.
1. Fusible principal
1
Fusibles spécifiés : Fusible principal:20.0 A
Fusibles spécifiés :Fusible d’éclairage: 15.0 A
Fusible du système de signalisation:
7.5 A× 2
Fusible d’allumage: 7.5 A
Fusible de sauvegarde: 7.5 A



ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-29
1
2
3
4
56
7
8
9
FAU24051
Remplacement de l’ampoule du
phareConfier le remplacement de l’ampoule de
phare et, si nécessaire, le réglage du fais-
ceau de phare à un concessionnaire Ya-
maha.
FAU24182
Feu arrière/stopLe feu arrière/stop est équipé d’une DEL.
Si le feu arrière/stop ne s’allume pas, le faire
contrôler par un concessionnaire Yamaha.
FAU39881
Clignotant avantSi un clignotant avant ne s’allume pas, faire
contrôler son circuit électrique ou faire rem-
placer l’ampoule par un concessionnaire
Yamaha.



ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-30
2
3
4
567
8
9
FAUT4190
Remplacement d’une ampoule

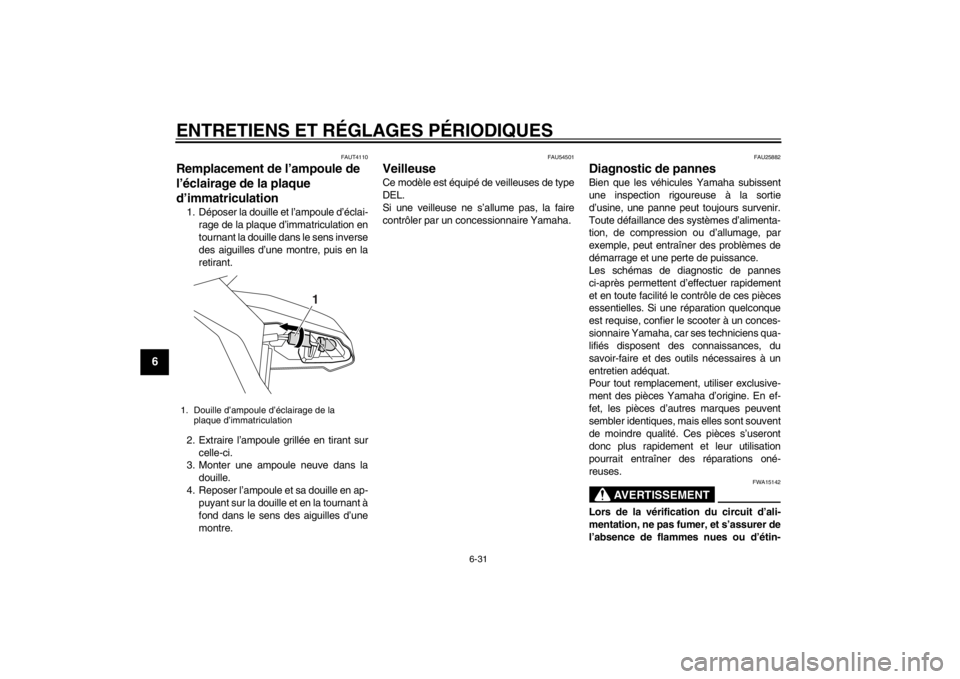

de clignotant arrière1. Retirer la lentille du clignotant aprèsavoir retiré les vis.
2. Retirer l’ampoule de clignotant et sa douille en tournant la douille dans le
sens inverse des aiguilles d’une
montre. 3. Retirer l’ampoule grillée en l’enfonçant
et en la tournant dans le sens inverse
des aiguilles d’une montre.
4. Monter une ampoule neuve dans la douille en alignant les onglets de la
base de l’ampoule dans les fentes de
la douille, enfoncer l’ampoule et la tourner dans le sens des aiguilles
d’une montre.
5. Monter la douille, ainsi que l’ampoule, dans la lentille en la tournant dans le
sens des aiguilles d’une montre.
6. Remettre la lentille en place et la fixer à l’aide de ses vis. ATTENTION: Ne
pas serrer les vis à l’excès afin de
ne pas risquer de casser la len-
tille.
[FCA10682]

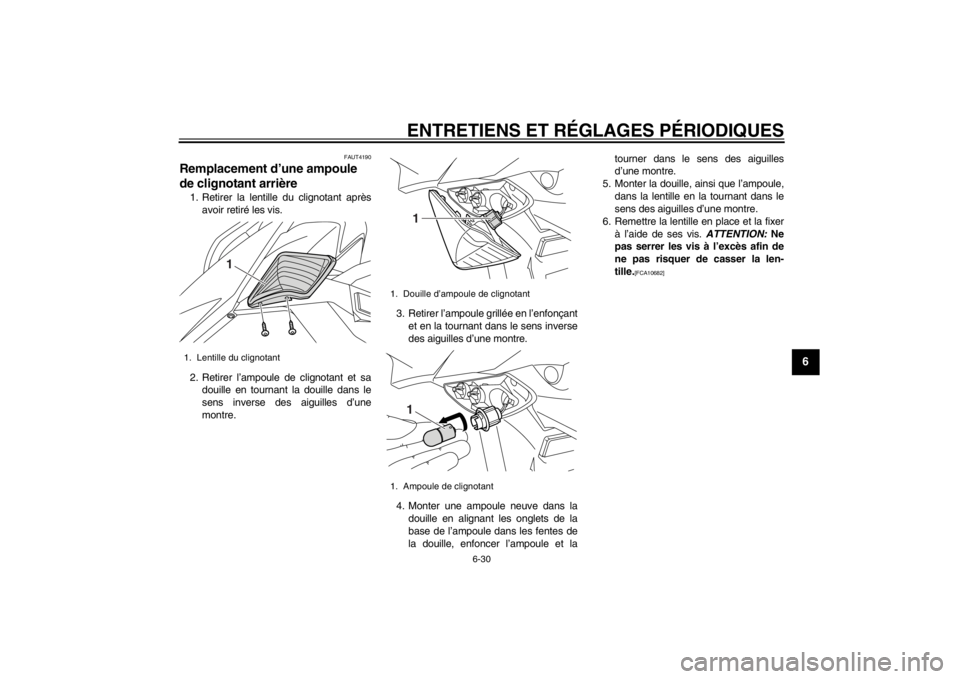

1. Lentille du clignotant
1
1. Douille d’ampoule de clignotant
1. Ampoule de clignotant
11



ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-31
1
2
3
4
56
7
8
9
FAUT4110
Remplacement de l’ampoule de
l’éclairage de la plaque
d’immatriculation1. Déposer la douille et l’ampoule d’éclai-rage de la plaque d’immatriculation en
tournant la douille dans le sens inverse
des aiguilles d’une montre, puis en la
retirant.
2. Extraire l’ampoule grillée en tirant sur celle-ci.
3. Monter une ampoule neuve dans la
douille.
4. Reposer l’ampoule et sa douille en ap- puyant sur la douille et en la tournant à
fond dans le sens des aiguilles d’une
montre.
FAU54501
VeilleuseCe modèle est équipé de veilleuses de type
DEL.
Si une veilleuse ne s’allume pas, la faire
contrôler par un concessionnaire Yamaha.
FAU25882
Diagnostic de pannesBien que les véhicules Yamaha subissent
une inspection rigoureuse à la sortie
d’usine, une panne peut toujours survenir.
Toute défaillance des systèmes d’alimenta-
tion, de compression ou d’allumage, par
exemple, peut entraîner des problèmes de
démarrage et une perte de puissance.

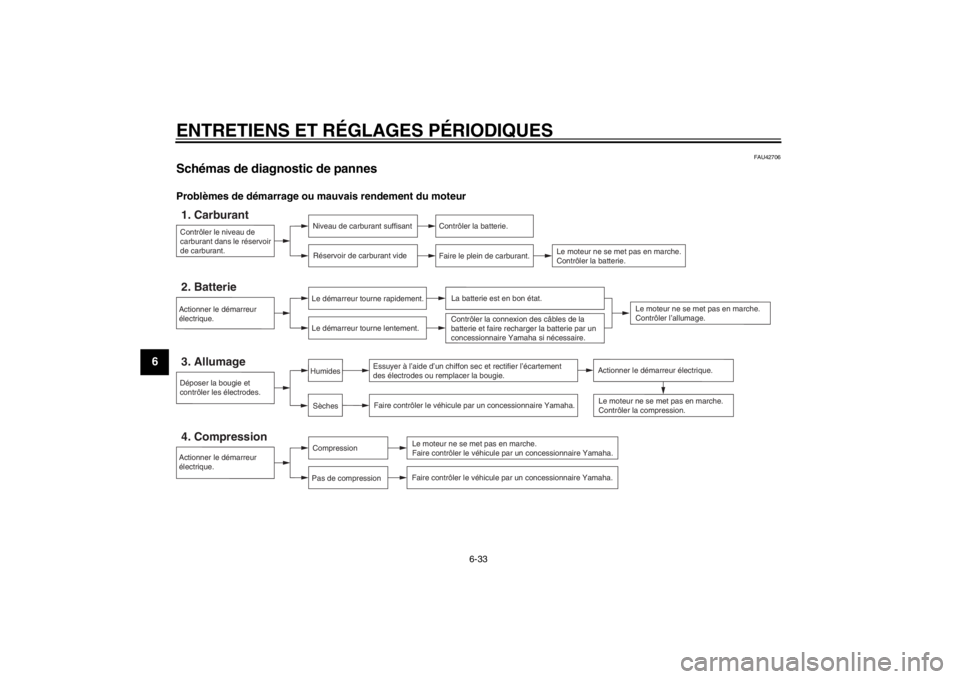

Les schémas de diagnostic de pannes
ci-après permettent d’effectuer rapidement
et en toute facilité le contrôle de ces pièces
essentielles. Si une réparation quelconque
est requise, confier le scooter à un conces-
sionnaire Yamaha, car ses techniciens qua-
lifiés disposent des connaissances, du
savoir-faire et des outils nécessaires à un
entretien adéquat.
Pour tout remplacement, utiliser exclusive-
ment des pièces Yamaha d’origine. En ef-
fet, les pièces d’autres marques peuvent
sembler identiques, mais elles sont souvent
de moindre qualité. Ces pièces s’useront
donc plus rapidement et leur utilisation
pourrait entraîner des réparations oné-
reuses.
AVERTISSEMENT
FWA15142
Lors de la vérification du circuit d’ali-
mentation, ne pas fumer, et s’assurer de
l’absence de flammes nues ou d’étin-
1. Douille d’ampoule d’éclairage de la plaque d’immatriculation
1



ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-32
2
3
4
567
8
9
celles à proximité, y compris de
veilleuses de chauffe-eau ou de chau-
dières. L’essence et les vapeurs d’es-
sence peuvent s’enflammer ou exploser,
et provoquer des blessures et des dom-mages matériels graves.



ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-33
1
2
3
4
56
7
8
9
FAU42706
Schémas de diagnostic de pannesProblèmes de démarrage ou mauvais rendement du moteurContrôler le niveau de
carburant dans le réservoir
de carburant.1. Carburant
Niveau de carburant suffisantRéservoir de carburant vide
Contrôler la batterie.
Faire le plein de carburant.
Le moteur ne se met pas en marche.
Contrôler la batterie.
Actionner le démarreur
électrique.4. Compression
Compression
Pas de compression
Faire contrôler le véhicule par un concessionnaire Yamaha.Le moteur ne se met pas en marche.
Faire contrôler le véhicule par un concessionnaire Yamaha.
Déposer la bougie et
contrôler les électrodes.3. Allumage
Essuyer à l’aide d’un chiffon sec et rectifier l’écarteme\
nt
des électrodes ou remplacer la bougie. Faire contrôler le véhicule par un concessionnaire Yamaha.
Le moteur ne se met pas en marche.
Contrôler la compression.
SèchesHumides
Actionner le démarreur électrique.
Le moteur ne se met pas en marche.
Contrôler l’allumage.
Actionner le démarreur
électrique.2. Batterie
Le démarreur tourne rapidement.
Le démarreur tourne lentement.
La batterie est en bon état.Contrôler la connexion des câbles de la batterie et faire recharger la batterie par un
concessionnaire Yamaha si nécessaire.
