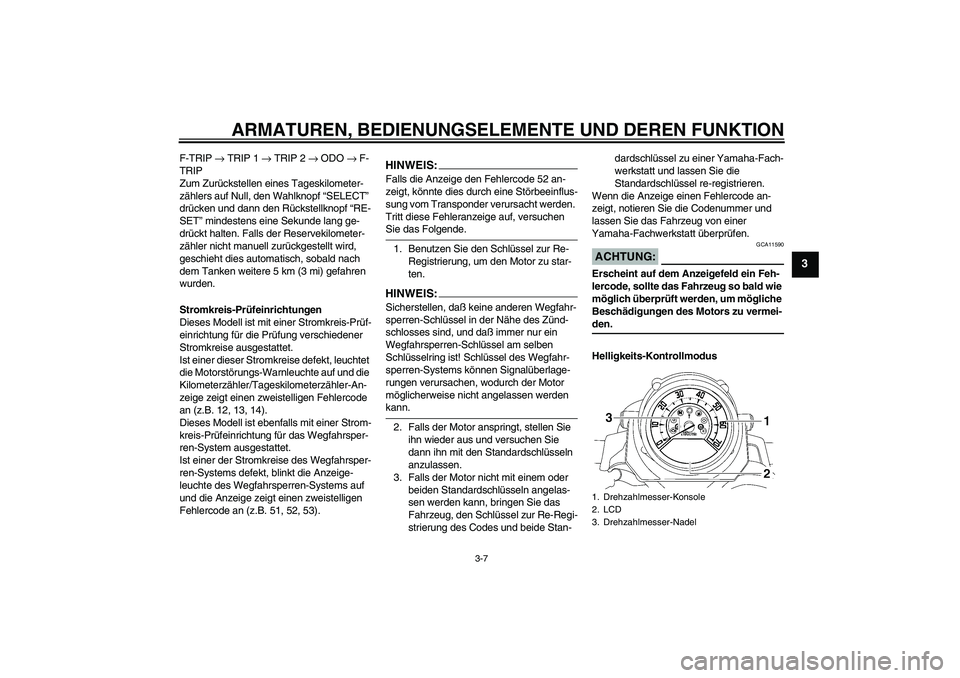

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-7
3
F-TRIP → TRIP 1 → TRIP 2 → ODO → F-
TRIP
Zum Zurückstellen eines Tageskilometer-
zählers auf Null, den Wahlknopf “SELECT”
drücken und dann den Rückstellknopf “RE-
SET” mindestens eine Sekunde lang ge-
drückt halten. Falls der Reservekilometer-
zähler nicht manuell zurückgestellt wird,
geschieht dies automatisch, sobald nach
dem Tanken weitere 5 km (3 mi) gefahren
wurden.
Stromkreis-Prüfeinrichtungen
Dieses Modell ist mit einer Stromkreis-Prüf-
einrichtung für die Prüfung verschiedener
Stromkreise ausgestattet.
Ist einer dieser Stromkreise defekt, leuchtet
die Motorstörungs-Warnleuchte auf und die
Kilometerzähler/Tageskilometerzähler-An-
zeige zeigt einen zweistelligen Fehlercode
an (z.B. 12, 13, 14).
Dieses Modell ist ebenfalls mit einer Strom-
kreis-Prüfeinrichtung für das Wegfahrsper-
ren-System ausgestattet.
Ist einer der Stromkreise des Wegfahrsper-
ren-Systems defekt, blinkt die Anzeige-
leuchte des Wegfahrsperren-Systems auf
und die Anzeige zeigt einen zweistelligen
Fehlercode an (z.B. 51, 52, 53).
HINWEIS:Falls die Anzeige den Fehlercode 52 an-
zeigt, könnte dies durch eine Störbeeinflus-
sung vom Transponder verursacht werden.
Tritt diese Fehleranzeige auf, versuchen Sie das Folgende.
1. Benutzen Sie den Schlüssel zur Re-
Registrierung, um den Motor zu star-
ten.HINWEIS:Sicherstellen, daß keine anderen Wegfahr-
sperren-Schlüssel in der Nähe des Zünd-
schlosses sind, und daß immer nur ein
Wegfahrsperren-Schlüssel am selben
Schlüsselring ist! Schlüssel des Wegfahr-
sperren-Systems können Signalüberlage-
rungen verursachen, wodurch der Motor
möglicherweise nicht angelassen werden kann.
2. Falls der Motor anspringt, stellen Sie
ihn wieder aus und versuchen Sie
dann ihn mit den Standardschlüsseln
anzulassen.
3. Falls der Motor nicht mit einem oder
beiden Standardschlüsseln angelas-
sen werden kann, bringen Sie das
Fahrzeug, den Schlüssel zur Re-Regi-
strierung des Codes und beide Stan-dardschlüssel zu einer Yamaha-Fach-
werkstatt und lassen Sie die
Standardschlüssel re-registrieren.
Wenn die Anzeige einen Fehlercode an-
zeigt, notieren Sie die Codenummer und
lassen Sie das Fahrzeug von einer
Yamaha-Fachwerkstatt überprüfen.
ACHTUNG:
GCA11590
Erscheint auf dem Anzeigefeld ein Feh-
lercode, sollte das Fahrzeug so bald wie
möglich überprüft werden, um mögliche
Beschädigungen des Motors zu vermei-den.
Helligkeits-Kontrollmodus1. Drehzahlmesser-Konsole
2. LCD
3. Drehzahlmesser-Nadel
U5YUG0G0.book Page 7 Wednesday, November 10, 2004 1:41 PM
Page 22 of 90

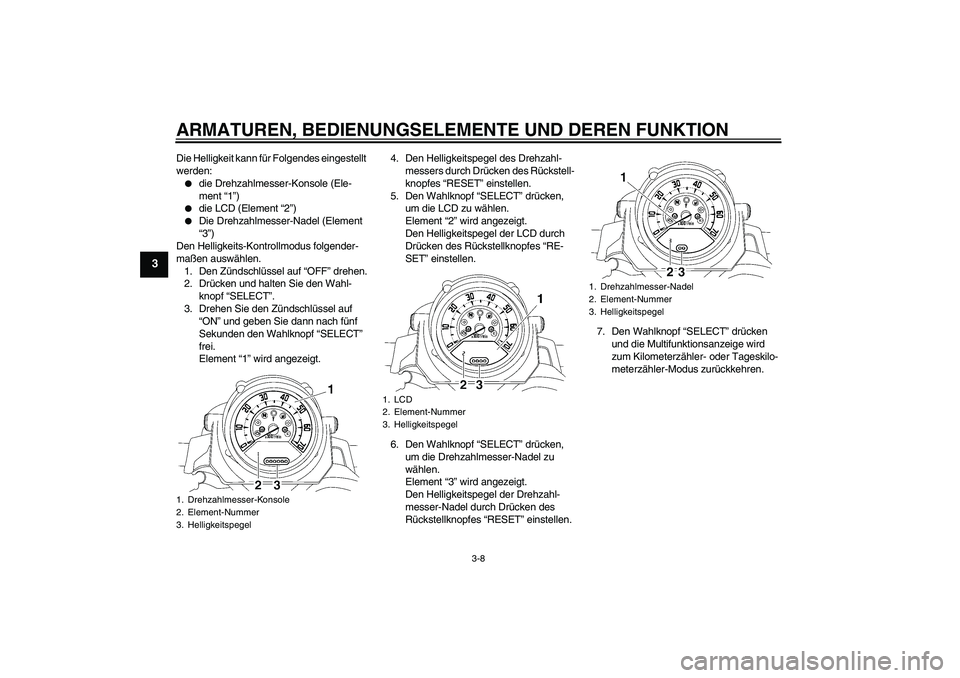

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-8
3
Die Helligkeit kann für Folgendes eingestellt
werden:
die Drehzahlmesser-Konsole (Ele-
ment “1”)
die LCD (Element “2”)
Die Drehzahlmesser-Nadel (Element
“3”)
Den Helligkeits-Kontrollmodus folgender-
maßen auswählen.
1. Den Zündschlüssel auf “OFF” drehen.
2. Drücken und halten Sie den Wahl-
knopf “SELECT”.
3. Drehen Sie den Zündschlüssel auf
“ON” und geben Sie dann nach fünf
Sekunden den Wahlknopf “SELECT”
frei.
Element “1” wird angezeigt.4. Den Helligkeitspegel des Drehzahl-
messers durch Drücken des Rückstell-
knopfes “RESET” einstellen.
5. Den Wahlknopf “SELECT” drücken,
um die LCD zu wählen.
Element “2” wird angezeigt.
Den Helligkeitspegel der LCD durch
Drücken des Rückstellknopfes “RE-
SET” einstellen.
6. Den Wahlknopf “SELECT” drücken,
um die Drehzahlmesser-Nadel zu
wählen.
Element “3” wird angezeigt.
Den Helligkeitspegel der Drehzahl-
messer-Nadel durch Drücken des
Rückstellknopfes “RESET” einstellen.7. Den Wahlknopf “SELECT” drücken
und die Multifunktionsanzeige wird
zum Kilometerzähler- oder Tageskilo-
meterzähler-Modus zurückkehren.
1. Drehzahlmesser-Konsole
2. Element-Nummer
3. Helligkeitspegel
1. LCD
2. Element-Nummer
3. Helligkeitspegel
1. Drehzahlmesser-Nadel
2. Element-Nummer
3. Helligkeitspegel
U5YUG0G0.book Page 8 Wednesday, November 10, 2004 1:41 PM
Page 23 of 90
ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-9
3
GAU12331
Diebstahlanlage
(Sonderzubehör) Eine als Sonderzubehör erhältliche Dieb-
stahlanlage kann von einer Yamaha-Fach-
werkstatt installiert werden. Wenden Sie
sich für mehr Informationen an einen
Yamaha-Vertragshändler.
GAU12343
Lenkerarmaturen Links
Rechts
GAU12350
Lichthupenschalter “”
Drücken Sie diese Taste, um die Schein-
werfer kurz aufleuchten zu lassen.
GAU12400
Abblendschalter “/”
Zum Einschalten des Fernlichts den Schal-
ter auf “”, zum Einschalten des Abblend-
lichts den Schalter auf “” stellen.
GAU12460
Blinkerschalter “/”
Vor dem Rechtsabbiegen den Schalter
nach “” drücken. Vor dem Linksabbiegen
den Schalter nach “” drücken. Sobald
der Schalter losgelassen wird, kehrt er in
seine Mittelstellung zurück. Um die Blinker
auszuschalten, den Schalter hineindrük-
ken, nachdem dieser in seine Mittelstellung
zurückgebracht wurde.
GAU12500
Hupenschalter “”
Zum Auslösen der Hupe diesen Schalter
betätigen.
GAU12660
Motorstoppschalter “/”
Diesen Schalter vor dem Anlassen des Mo-
tors auf “” stellen. In einem Notfall, z.B.
wenn das Fahrzeug überschlägt oder wenn
1. Lichthupenschalter “”
2. Abblendschalter “/”
3. Blinkerschalter “/”
4. Hupenschalter “”
5. Warnblinkschalter “”
1. Motorstoppschalter “/”
2. Starterschalter “”
U5YUG0G0.book Page 9 Wednesday, November 10, 2004 1:41 PM
Page 24 of 90

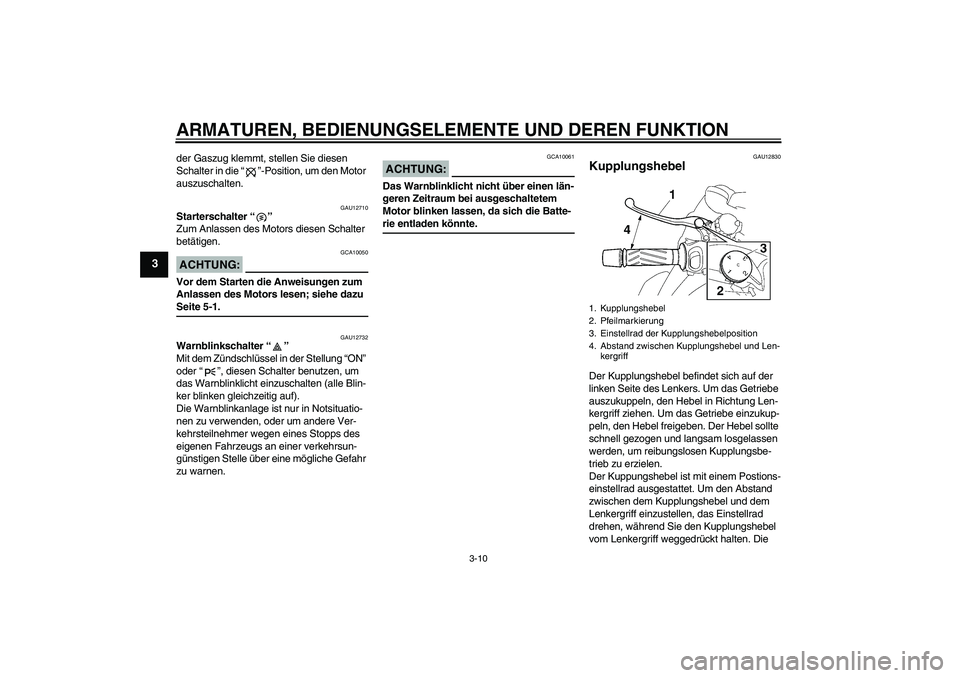

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-10
3
der Gaszug klemmt, stellen Sie diesen
Schalter in die “”-Position, um den Motor
auszuschalten.
GAU12710
Starterschalter “”
Zum Anlassen des Motors diesen Schalter
betätigen.ACHTUNG:
GCA10050
Vor dem Starten die Anweisungen zum
Anlassen des Motors lesen; siehe dazu Seite 5-1.
GAU12732
Warnblinkschalter “”
Mit dem Zündschlüssel in der Stellung “ON”
oder “”, diesen Schalter benutzen, um
das Warnblinklicht einzuschalten (alle Blin-
ker blinken gleichzeitig auf).
Die Warnblinkanlage ist nur in Notsituatio-
nen zu verwenden, oder um andere Ver-
kehrsteilnehmer wegen eines Stopps des
eigenen Fahrzeugs an einer verkehrsun-
günstigen Stelle über eine mögliche Gefahr
zu warnen.
ACHTUNG:
GCA10061
Das Warnblinklicht nicht über einen län-
geren Zeitraum bei ausgeschaltetem
Motor blinken lassen, da sich die Batte-rie entladen könnte.
GAU12830
Kupplungshebel Der Kupplungshebel befindet sich auf der
linken Seite des Lenkers. Um das Getriebe
auszukuppeln, den Hebel in Richtung Len-
kergriff ziehen. Um das Getriebe einzukup-
peln, den Hebel freigeben. Der Hebel sollte
schnell gezogen und langsam losgelassen
werden, um reibungslosen Kupplungsbe-
trieb zu erzielen.
Der Kuppungshebel ist mit einem Postions-
einstellrad ausgestattet. Um den Abstand
zwischen dem Kupplungshebel und dem
Lenkergriff einzustellen, das Einstellrad
drehen, während Sie den Kupplungshebel
vom Lenkergriff weggedrückt halten. Die 1. Kupplungshebel
2. Pfeilmarkierung
3. Einstellrad der Kupplungshebelposition
4. Abstand zwischen Kupplungshebel und Len-
kergriff
U5YUG0G0.book Page 10 Wednesday, November 10, 2004 1:41 PM

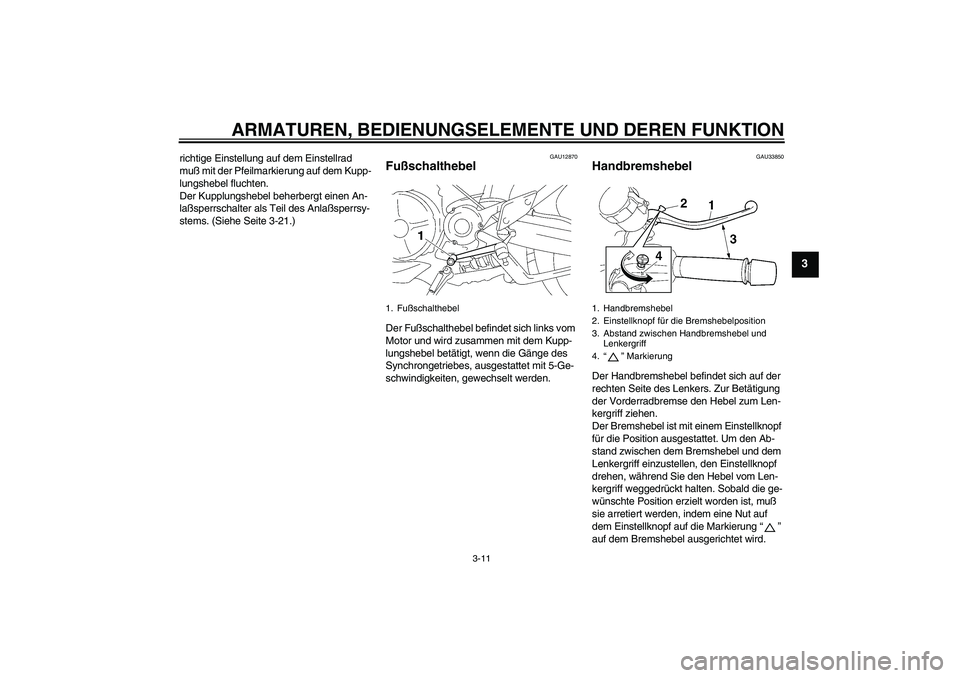

Page 25 of 90
ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-11
3
richtige Einstellung auf dem Einstellrad
muß mit der Pfeilmarkierung auf dem Kupp-
lungshebel fluchten.
Der Kupplungshebel beherbergt einen An-
laßsperrschalter als Teil des Anlaßsperrsy-
stems. (Siehe Seite 3-21.)
GAU12870
Fußschalthebel Der Fußschalthebel befindet sich links vom
Motor und wird zusammen mit dem Kupp-
lungshebel betätigt, wenn die Gänge des
Synchrongetriebes, ausgestattet mit 5-Ge-
schwindigkeiten, gewechselt werden.
GAU33850
Handbremshebel Der Handbremshebel befindet sich auf der
rechten Seite des Lenkers. Zur Betätigung
der Vorderradbremse den Hebel zum Len-
kergriff ziehen.
Der Bremshebel ist mit einem Einstellknopf
für die Position ausgestattet. Um den Ab-
stand zwischen dem Bremshebel und dem
Lenkergriff einzustellen, den Einstellknopf
drehen, während Sie den Hebel vom Len-
kergriff weggedrückt halten. Sobald die ge-
wünschte Position erzielt worden ist, muß
sie arretiert werden, indem eine Nut auf
dem Einstellknopf auf die Markierung “”
auf dem Bremshebel ausgerichtet wird.
1. Fußschalthebel
1. Handbremshebel
2. Einstellknopf für die Bremshebelposition
3. Abstand zwischen Handbremshebel und
Lenkergriff
4.“” Markierung
U5YUG0G0.book Page 11 Wednesday, November 10, 2004 1:41 PM
Page 26 of 90

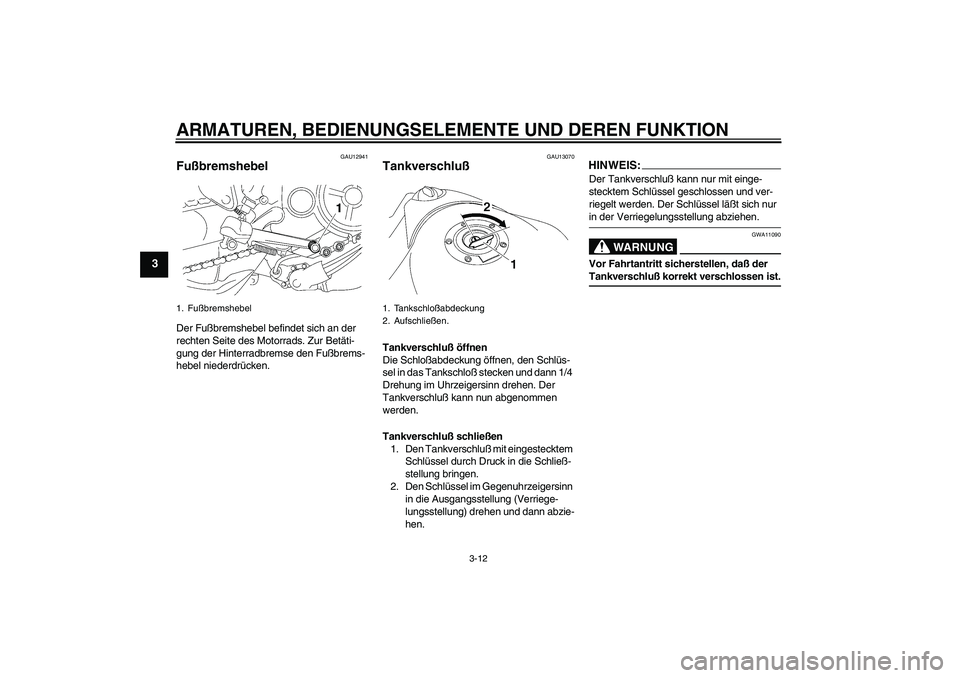

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-12
3
GAU12941
Fußbremshebel Der Fußbremshebel befindet sich an der
rechten Seite des Motorrads. Zur Betäti-
gung der Hinterradbremse den Fußbrems-
hebel niederdrücken.
GAU13070
Tankverschluß Tankverschluß öffnen
Die Schloßabdeckung öffnen, den Schlüs-
sel in das Tankschloß stecken und dann 1/4
Drehung im Uhrzeigersinn drehen. Der
Tankverschluß kann nun abgenommen
werden.
Tankverschluß schließen
1. Den Tankverschluß mit eingestecktem
Schlüssel durch Druck in die Schließ-
stellung bringen.
2. Den Schlüssel im Gegenuhrzeigersinn
in die Ausgangsstellung (Verriege-
lungsstellung) drehen und dann abzie-
hen.
HINWEIS:Der Tankverschluß kann nur mit einge-
stecktem Schlüssel geschlossen und ver-
riegelt werden. Der Schlüssel läßt sich nur in der Verriegelungsstellung abziehen.
WARNUNG
GWA11090
Vor Fahrtantritt sicherstellen, daß der Tankverschluß korrekt verschlossen ist.
1. Fußbremshebel
1. Tankschloßabdeckung
2. Aufschließen.
U5YUG0G0.book Page 12 Wednesday, November 10, 2004 1:41 PM
Page 27 of 90

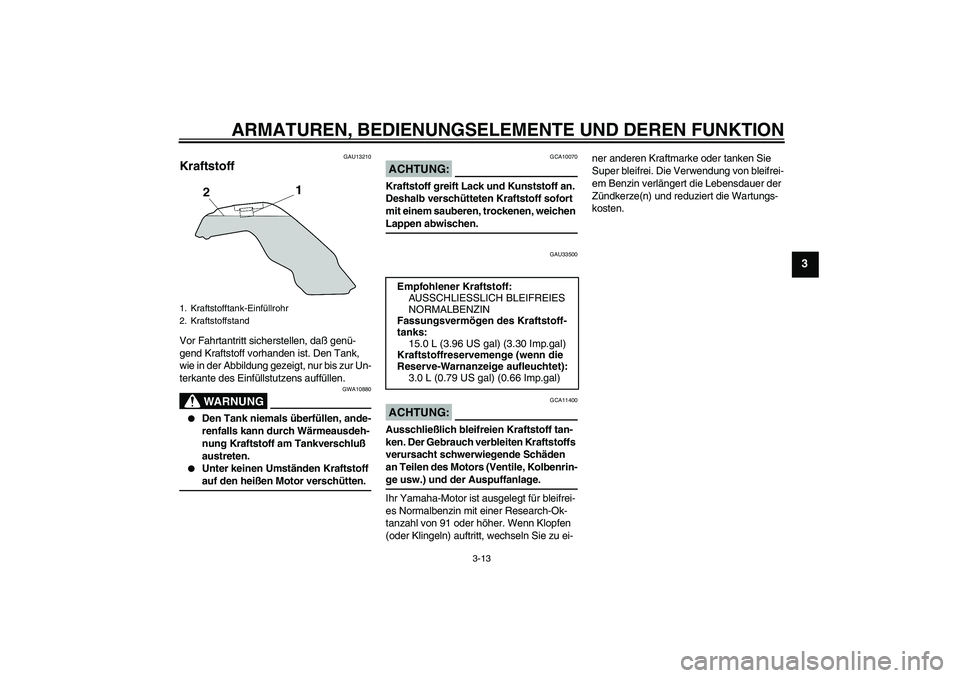

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-13
3
GAU13210
Kraftstoff Vor Fahrtantritt sicherstellen, daß genü-
gend Kraftstoff vorhanden ist. Den Tank,
wie in der Abbildung gezeigt, nur bis zur Un-
terkante des Einfüllstutzens auffüllen.
WARNUNG
GWA10880
Den Tank niemals überfüllen, ande-
renfalls kann durch Wärmeausdeh-
nung Kraftstoff am Tankverschluß
austreten.
Unter keinen Umständen Kraftstoff auf den heißen Motor verschütten.
ACHTUNG:
GCA10070
Kraftstoff greift Lack und Kunststoff an.
Deshalb verschütteten Kraftstoff sofort
mit einem sauberen, trockenen, weichen Lappen abwischen.
GAU33500
ACHTUNG:
GCA11400
Ausschließlich bleifreien Kraftstoff tan-
ken. Der Gebrauch verbleiten Kraftstoffs
verursacht schwerwiegende Schäden
an Teilen des Motors (Ventile, Kolbenrin-ge usw.) und der Auspuffanlage.
Ihr Yamaha-Motor ist ausgelegt für bleifrei-
es Normalbenzin mit einer Research-Ok-
tanzahl von 91 oder höher. Wenn Klopfen
(oder Klingeln) auftritt, wechseln Sie zu ei-ner anderen Kraftmarke oder tanken Sie
Super bleifrei. Die Verwendung von bleifrei-
em Benzin verlängert die Lebensdauer der
Zündkerze(n) und reduziert die Wartungs-
kosten.
1. Kraftstofftank-Einfüllrohr
2. Kraftstoffstand
Empfohlener Kraftstoff:
AUSSCHLIESSLICH BLEIFREIES
NORMALBENZIN
Fassungsvermögen des Kraftstoff-
tanks:
15.0 L (3.96 US gal) (3.30 Imp.gal)
Kraftstoffreservemenge (wenn die
Reserve-Warnanzeige aufleuchtet):
3.0 L (0.79 US gal) (0.66 Imp.gal)
U5YUG0G0.book Page 13 Wednesday, November 10, 2004 1:41 PM

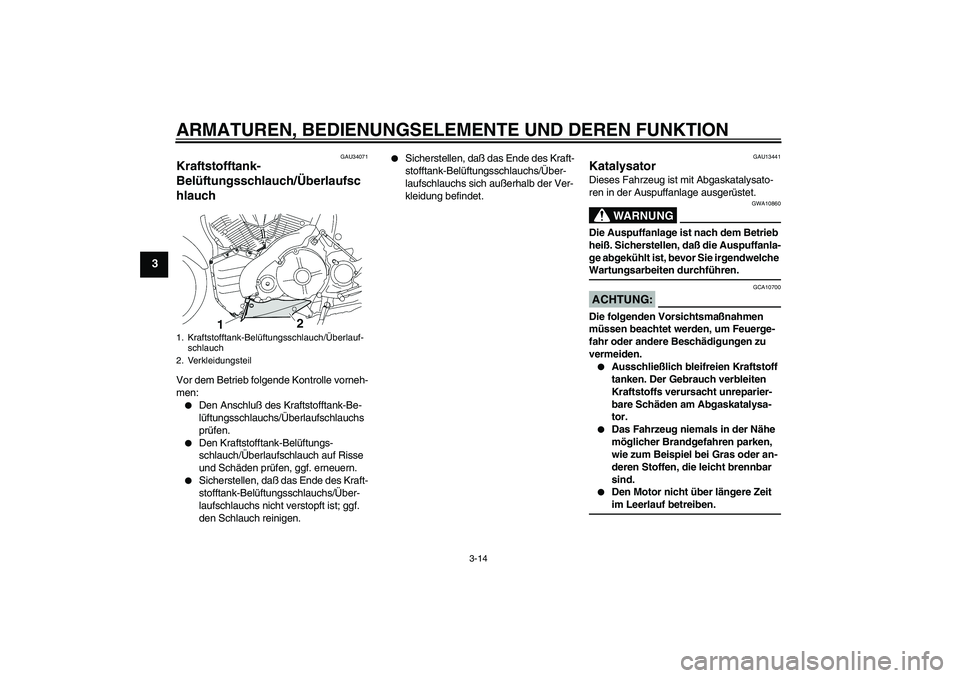

Page 28 of 90
ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-14
3
GAU34071
Kraftstofftank-
Belüftungsschlauch/Überlaufsc
hlauch Vor dem Betrieb folgende Kontrolle vorneh-
men:
Den Anschluß des Kraftstofftank-Be-
lüftungsschlauchs/Überlaufschlauchs
prüfen.
Den Kraftstofftank-Belüftungs-
schlauch/Überlaufschlauch auf Risse
und Schäden prüfen, ggf. erneuern.
Sicherstellen, daß das Ende des Kraft-
stofftank-Belüftungsschlauchs/Über-
laufschlauchs nicht verstopft ist; ggf.
den Schlauch reinigen.
Sicherstellen, daß das Ende des Kraft-
stofftank-Belüftungsschlauchs/Über-
laufschlauchs sich außerhalb der Ver-
kleidung befindet.
GAU13441
Katalysator Dieses Fahrzeug ist mit Abgaskatalysato-
ren in der Auspuffanlage ausgerüstet.
WARNUNG
GWA10860
Die Auspuffanlage ist nach dem Betrieb
heiß. Sicherstellen, daß die Auspuffanla-
ge abgekühlt ist, bevor Sie irgendwelche Wartungsarbeiten durchführen.ACHTUNG:
GCA10700
Die folgenden Vorsichtsmaßnahmen
müssen beachtet werden, um Feuerge-
fahr oder andere Beschädigungen zu
vermeiden.
Ausschließlich bleifreien Kraftstoff
tanken. Der Gebrauch verbleiten
Kraftstoffs verursacht unreparier-
bare Schäden am Abgaskatalysa-
tor.
Das Fahrzeug niemals in der Nähe
möglicher Brandgefahren parken,
wie zum Beispiel bei Gras oder an-
deren Stoffen, die leicht brennbar
sind.
Den Motor nicht über längere Zeit im Leerlauf betreiben.
1. Kraftstofftank-Belüftungsschlauch/Überlauf-
schlauch
2. VerkleidungsteilU5YUG0G0.book Page 14 Wednesday, November 10, 2004 1:41 PM

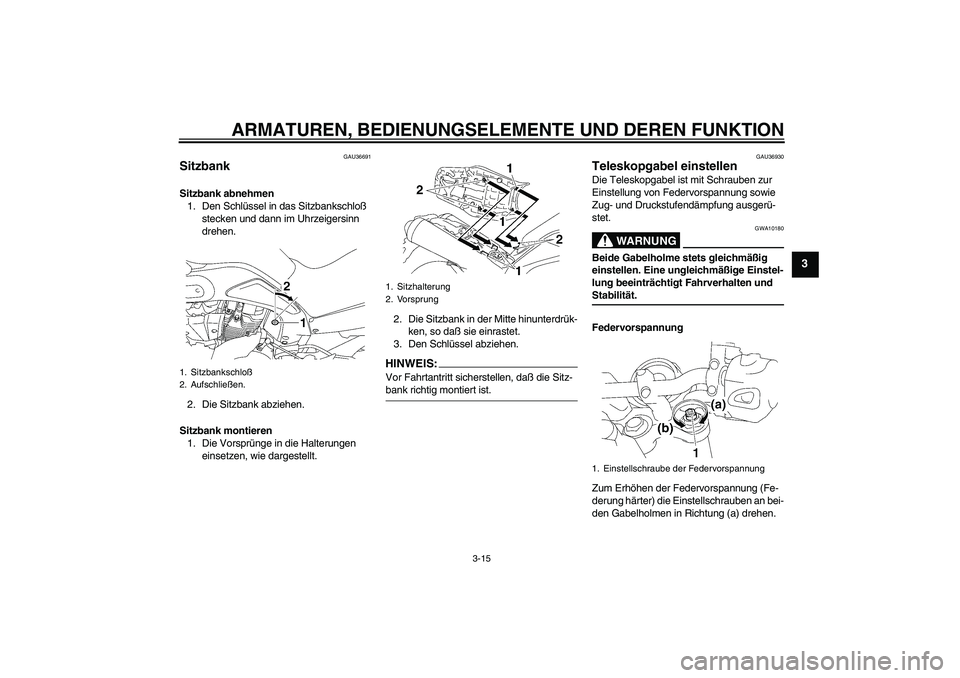

Page 29 of 90
ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-15
3
GAU36691
Sitzbank Sitzbank abnehmen
1. Den Schlüssel in das Sitzbankschloß
stecken und dann im Uhrzeigersinn
drehen.
2. Die Sitzbank abziehen.
Sitzbank montieren
1. Die Vorsprünge in die Halterungen
einsetzen, wie dargestellt.2. Die Sitzbank in der Mitte hinunterdrük-
ken, so daß sie einrastet.
3. Den Schlüssel abziehen.
HINWEIS:Vor Fahrtantritt sicherstellen, daß die Sitz-bank richtig montiert ist.
GAU36930
Teleskopgabel einstellen Die Teleskopgabel ist mit Schrauben zur
Einstellung von Federvorspannung sowie
Zug- und Druckstufendämpfung ausgerü-
stet.
WARNUNG
GWA10180
Beide Gabelholme stets gleichmäßig
einstellen. Eine ungleichmäßige Einstel-
lung beeinträchtigt Fahrverhalten und Stabilität.
Federvorspannung
Zum Erhöhen der Federvorspannung (Fe-
derung härter) die Einstellschrauben an bei-
den Gabelholmen in Richtung (a) drehen.
1. Sitzbankschloß
2. Aufschließen.
1. Sitzhalterung
2. Vorsprung
1. Einstellschraube der Federvorspannung
U5YUG0G0.book Page 15 Wednesday, November 10, 2004 1:41 PM

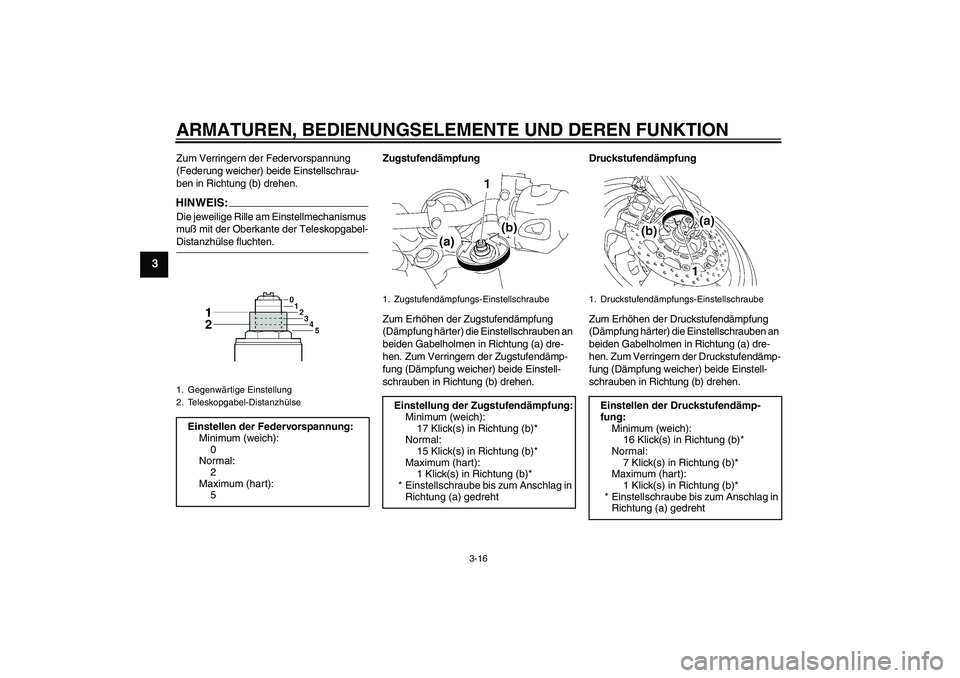

Page 30 of 90
ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-16
3
Zum Verringern der Federvorspannung
(Federung weicher) beide Einstellschrau-
ben in Richtung (b) drehen.HINWEIS:Die jeweilige Rille am Einstellmechanismus
muß mit der Oberkante der Teleskopgabel-Distanzhülse fluchten.Zugstufendämpfung
Zum Erhöhen der Zugstufendämpfung
(Dämpfung härter) die Einstellschrauben an
beiden Gabelholmen in Richtung (a) dre-
hen. Zum Verringern der Zugstufendämp-
fung (Dämpfung weicher) beide Einstell-
schrauben in Richtung (b) drehen.Druckstufendämpfung
Zum Erhöhen der Druckstufendämpfung
(Dämpfung härter) die Einstellschrauben an
beiden Gabelholmen in Richtung (a) dre-
hen. Zum Verringern der Druckstufendämp-
fung (Dämpfung weicher) beide Einstell-
schrauben in Richtung (b) drehen.1. Gegenwärtige Einstellung
2. Teleskopgabel-DistanzhülseEinstellen der Federvorspannung:
Minimum (weich):
0
Normal:
2
Maximum (hart):
5
1. Zugstufendämpfungs-EinstellschraubeEinstellung der Zugstufendämpfung:
Minimum (weich):
17 Klick(s) in Richtung (b)*
Normal:
15 Klick(s) in Richtung (b)*
Maximum (hart):
1 Klick(s) in Richtung (b)*
* Einstellschraube bis zum Anschlag in
Richtung (a) gedreht
1. Druckstufendämpfungs-EinstellschraubeEinstellen der Druckstufendämp-
fung:
Minimum (weich):
16 Klick(s) in Richtung (b)*
Normal:
7 Klick(s) in Richtung (b)*
Maximum (hart):
1 Klick(s) in Richtung (b)*
* Einstellschraube bis zum Anschlag in
Richtung (a) gedreht
U5YUG0G0.book Page 16 Wednesday, November 10, 2004 1:41 PM
