YAMAHA MT-01 2006 Notices Demploi (in French)

COMMANDES ET INSTRUMENTS
3-7
3
du compteur kilométrique/totalisateur jour-
nalier affiche un code d’erreur composé de
deux chiffres (par exemple : 51, 52, 53).N.B.:Le code d’erreur 52 pourrait signaler des in-
terférences dans la transmission des si-
gnaux. Lorsque ce code d’erreur s’affiche,procéder comme suit :
1. Mettre le moteur en marche à l’aide de
la clé d’enregistrement de codes.N.B.:S’assurer qu’aucune autre clé d’un système
d’immobilisateur antivol ne soit à proximité
du contacteur à clé. Cela signifie entre
autres qu’il convient de pas attacher plus
d’une clé de véhicule protégé par un immo-
bilisateur au même trousseau de clés. En
effet, la présence d’une autre clé pourrait
troubler la transmission des signaux, et parlà empêcher la mise en marche du moteur.
2. Si le moteur se met en marche, le cou-
per, puis tenter de le remettre en mar-
che avec chacune des clés conven-
tionnelles.
3. Si le moteur ne se met pas en marche
avec l’une ou les deux clés conven-
tionnelles, il faut confier le véhicule
ainsi que la clé d’enregistrement et lesclés conventionnelles à un conces-
sionnaire Yamaha en vue du réenre-
gistrement de ces dernières.
Quand l’écran affiche un code d’erreur, no-
ter le nombre, puis faire contrôler le véhi-
cule par un concessionnaire Yamaha.
ATTENTION:
FCA11590
Quand l’écran affiche un code d’erreur, il
convient de faire contrôler le véhicule le
plus rapidement possible afin d’évitertout endommagement du moteur.
Mode de commande de la luminosité
La luminosité peut être réglée pour les élé-
ments suivants:


le cadran du compte-tours (élément
numéro “1”)


l’affichage ACL (élément numéro “2”)


l’aiguille du compte-tours (élément nu-
méro “3”)
Sélectionner le mode de commande de la
luminosité comme suit.
1. Tourner la clé de contact sur “OFF”.
2. Appuyer sur le bouton de sélection
“SELECT” et le maintenir enfoncé.
3. Tourner la clé sur “ON”, attendre cinq
secondes, puis relâcher le bouton de
sélection “SELECT”.
Le numéro d’élément “1” s’affiche.
4. Régler la luminosité du cadran du
compte-tours en appuyant sur le bou-
ton “RESET”.
1. Cadran du compte-tours
2. Affichage ACL
3. Aiguille du compte-tours
1. Cadran du compte-tours
2. Numéro d’élément
3. Niveau de luminosité
U5YUF1F0.book Page 7 Tuesday, September 13, 2005 7:26 PM

COMMANDES ET INSTRUMENTS
3-8
3
5. Appuyer sur le bouton “SELECT” afin
de sélectionner l’affichage ACL.
Le numéro d’élément “2” s’affiche.
Régler la luminosité de l’affichage ACL
en appuyant sur le bouton “RESET”.
6. Appuyer sur le bouton “SELECT” afin
de sélectionner l’aiguille du compte-
tours.
Le numéro d’élément “3” s’affiche.
Régler la luminosité de l’aiguille du
compte-tours en appuyant sur le bou-
ton “RESET”.7. Appuyer sur le bouton “SELECT” pour
que l’écran multifonction retourne à
l’affichage du compteur kilométrique
ou du totalisateur journalier.
FAU12331
Alarme antivol (en option) Les concessionnaires Yamaha peuvent
équiper ce modèle d’une alarme antivol,
disponible en option. Pour plus d’informa-
tions à ce sujet, s’adresser à son conces-
sionnaire Yamaha.
1. Affichage ACL
2. Numéro d’élément
3. Niveau de luminosité
1. Aiguille du compte-tours
2. Numéro d’élément
3. Niveau de luminosité
U5YUF1F0.book Page 8 Tuesday, September 13, 2005 7:26 PM

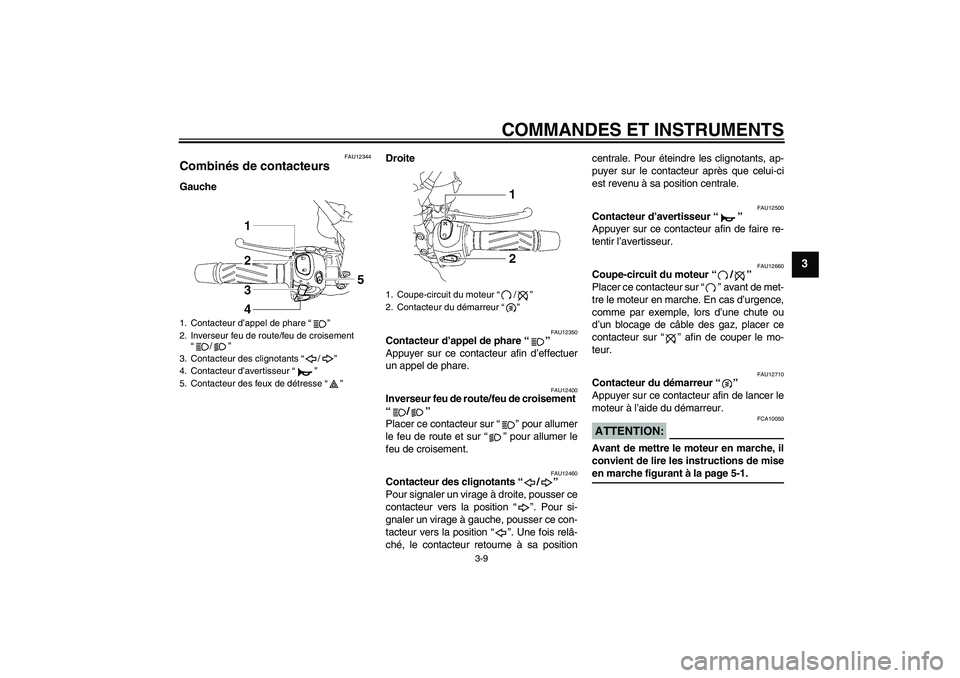

COMMANDES ET INSTRUMENTS
3-9
3
FAU12344
Combinés de contacteurs GaucheDroite
FAU12350
Contacteur d’appel de phare “”
Appuyer sur ce contacteur afin d’effectuer
un appel de phare.
FAU12400
Inverseur feu de route/feu de croisement
“/”
Placer ce contacteur sur “” pour allumer
le feu de route et sur “” pour allumer le
feu de croisement.
FAU12460
Contacteur des clignotants “/”
Pour signaler un virage à droite, pousser ce
contacteur vers la position “”. Pour si-
gnaler un virage à gauche, pousser ce con-
tacteur vers la position “”. Une fois relâ-
ché, le contacteur retourne à sa positioncentrale. Pour éteindre les clignotants, ap-
puyer sur le contacteur après que celui-ci
est revenu à sa position centrale.
FAU12500
Contacteur d’avertisseur “”
Appuyer sur ce contacteur afin de faire re-
tentir l’avertisseur.
FAU12660
Coupe-circuit du moteur “/”
Placer ce contacteur sur “” avant de met-
tre le moteur en marche. En cas d’urgence,
comme par exemple, lors d’une chute ou
d’un blocage de câble des gaz, placer ce
contacteur sur “” afin de couper le mo-
teur.
FAU12710
Contacteur du démarreur “”
Appuyer sur ce contacteur afin de lancer le
moteur à l’aide du démarreur.ATTENTION:
FCA10050
Avant de mettre le moteur en marche, il
convient de lire les instructions de miseen marche figurant à la page 5-1.
1. Contacteur d’appel de phare “”
2. Inverseur feu de route/feu de croisement
“/”
3. Contacteur des clignotants “/”
4. Contacteur d’avertisseur “”
5. Contacteur des feux de détresse “”
1. Coupe-circuit du moteur “/”
2. Contacteur du démarreur “”
U5YUF1F0.book Page 9 Tuesday, September 13, 2005 7:26 PM

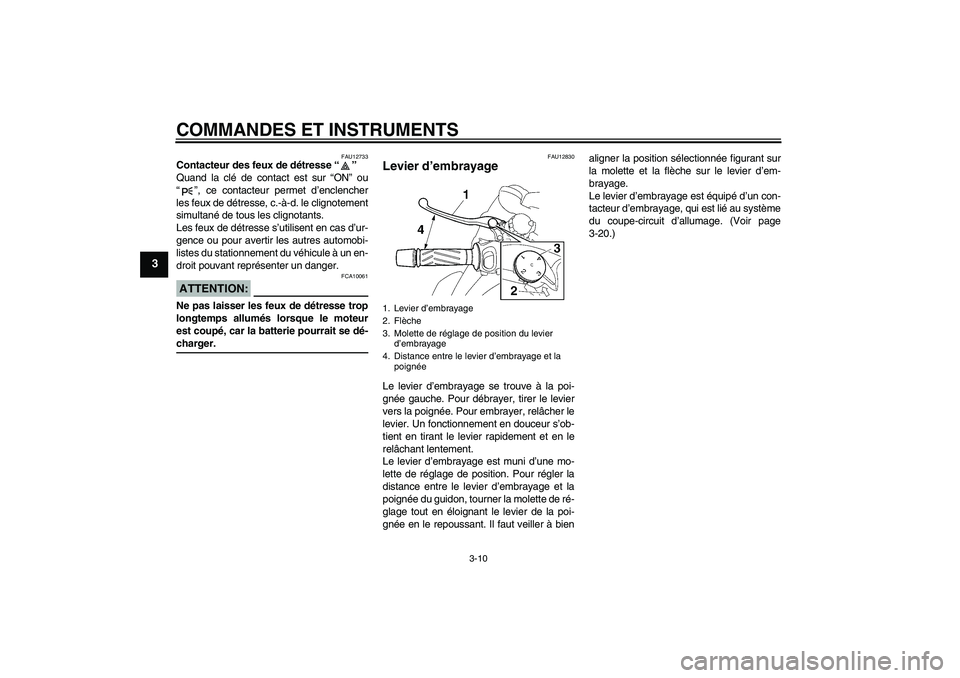

COMMANDES ET INSTRUMENTS
3-10
3
FAU12733
Contacteur des feux de détresse “”
Quand la clé de contact est sur “ON” ou
“”, ce contacteur permet d’enclencher
les feux de détresse, c.-à-d. le clignotement
simultané de tous les clignotants.
Les feux de détresse s’utilisent en cas d’ur-
gence ou pour avertir les autres automobi-
listes du stationnement du véhicule à un en-
droit pouvant représenter un danger.ATTENTION:
FCA10061
Ne pas laisser les feux de détresse trop
longtemps allumés lorsque le moteur
est coupé, car la batterie pourrait se dé-charger.
FAU12830
Levier d’embrayage Le levier d’embrayage se trouve à la poi-
gnée gauche. Pour débrayer, tirer le levier
vers la poignée. Pour embrayer, relâcher le
levier. Un fonctionnement en douceur s’ob-
tient en tirant le levier rapidement et en le
relâchant lentement.
Le levier d’embrayage est muni d’une mo-
lette de réglage de position. Pour régler la
distance entre le levier d’embrayage et la
poignée du guidon, tourner la molette de ré-
glage tout en éloignant le levier de la poi-
gnée en le repoussant. Il faut veiller à bienaligner la position sélectionnée figurant sur
la molette et la flèche sur le levier d’em-
brayage.
Le levier d’embrayage est équipé d’un con-
tacteur d’embrayage, qui est lié au système
du coupe-circuit d’allumage. (Voir page
3-20.)1. Levier d’embrayage
2. Flèche
3. Molette de réglage de position du levier
d’embrayage
4. Distance entre le levier d’embrayage et la
poignée
U5YUF1F0.book Page 10 Tuesday, September 13, 2005 7:26 PM

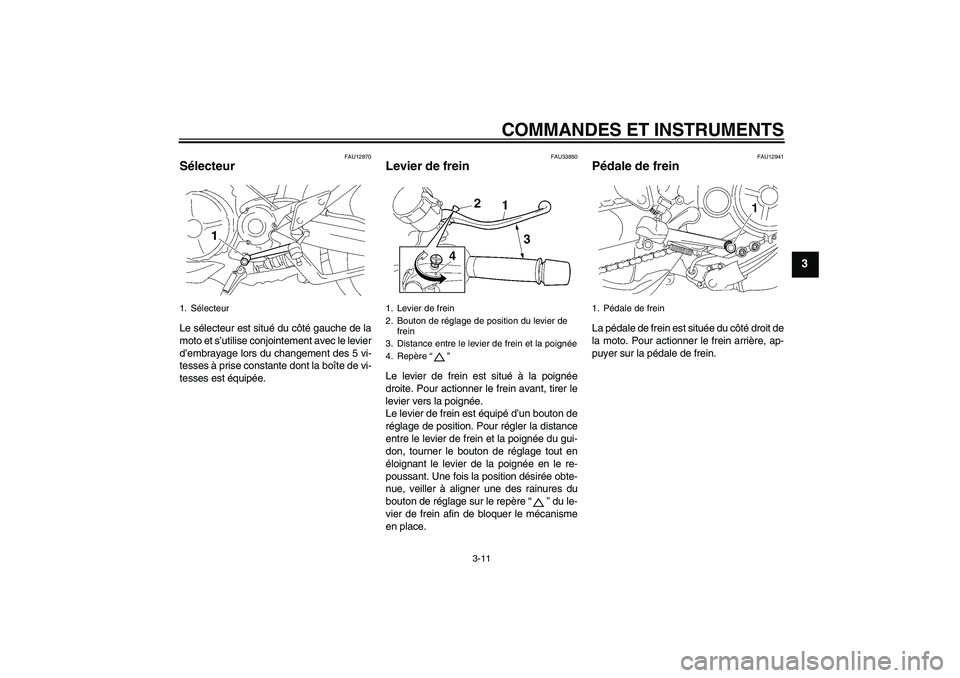

COMMANDES ET INSTRUMENTS
3-11
3
FAU12870
Sélecteur Le sélecteur est situé du côté gauche de la
moto et s’utilise conjointement avec le levier
d’embrayage lors du changement des 5 vi-
tesses à prise constante dont la boîte de vi-
tesses est équipée.
FAU33850
Levier de frein Le levier de frein est situé à la poignée
droite. Pour actionner le frein avant, tirer le
levier vers la poignée.
Le levier de frein est équipé d’un bouton de
réglage de position. Pour régler la distance
entre le levier de frein et la poignée du gui-
don, tourner le bouton de réglage tout en
éloignant le levier de la poignée en le re-
poussant. Une fois la position désirée obte-
nue, veiller à aligner une des rainures du
bouton de réglage sur le repère “” du le-
vier de frein afin de bloquer le mécanisme
en place.
FAU12941
Pédale de frein La pédale de frein est située du côté droit de
la moto. Pour actionner le frein arrière, ap-
puyer sur la pédale de frein.
1. Sélecteur
1. Levier de frein
2. Bouton de réglage de position du levier de
frein
3. Distance entre le levier de frein et la poignée
4. Repère “”
1. Pédale de frein
U5YUF1F0.book Page 11 Tuesday, September 13, 2005 7:26 PM

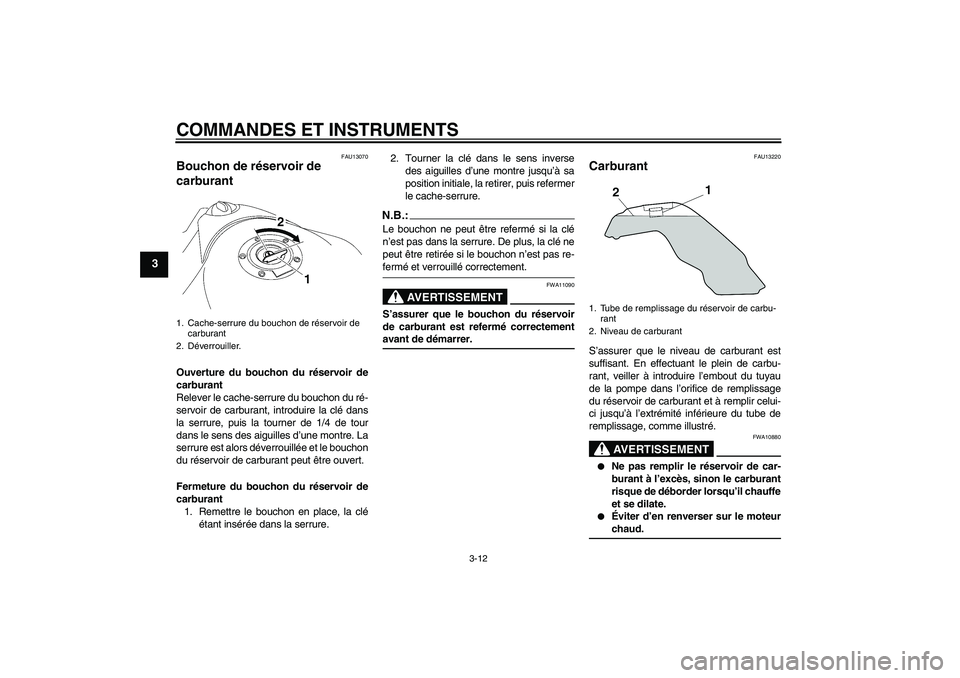

COMMANDES ET INSTRUMENTS
3-12
3
FAU13070
Bouchon de réservoir de
carburant Ouverture du bouchon du réservoir de
carburant
Relever le cache-serrure du bouchon du ré-
servoir de carburant, introduire la clé dans
la serrure, puis la tourner de 1/4 de tour
dans le sens des aiguilles d’une montre. La
serrure est alors déverrouillée et le bouchon
du réservoir de carburant peut être ouvert.
Fermeture du bouchon du réservoir de
carburant
1. Remettre le bouchon en place, la clé
étant insérée dans la serrure.2. Tourner la clé dans le sens inverse
des aiguilles d’une montre jusqu’à sa
position initiale, la retirer, puis refermer
le cache-serrure.
N.B.:Le bouchon ne peut être refermé si la clé
n’est pas dans la serrure. De plus, la clé ne
peut être retirée si le bouchon n’est pas re-fermé et verrouillé correctement.
AVERTISSEMENT
FWA11090
S’assurer que le bouchon du réservoir
de carburant est refermé correctementavant de démarrer.
FAU13220
Carburant S’assurer que le niveau de carburant est
suffisant. En effectuant le plein de carbu-
rant, veiller à introduire l’embout du tuyau
de la pompe dans l’orifice de remplissage
du réservoir de carburant et à remplir celui-
ci jusqu’à l’extrémité inférieure du tube de
remplissage, comme illustré.
AVERTISSEMENT
FWA10880


Ne pas remplir le réservoir de car-
burant à l’excès, sinon le carburant
risque de déborder lorsqu’il chauffe
et se dilate.


Éviter d’en renverser sur le moteurchaud.
1. Cache-serrure du bouchon de réservoir de
carburant
2. Déverrouiller.
1. Tube de remplissage du réservoir de carbu-
rant
2. Niveau de carburant
U5YUF1F0.book Page 12 Tuesday, September 13, 2005 7:26 PM

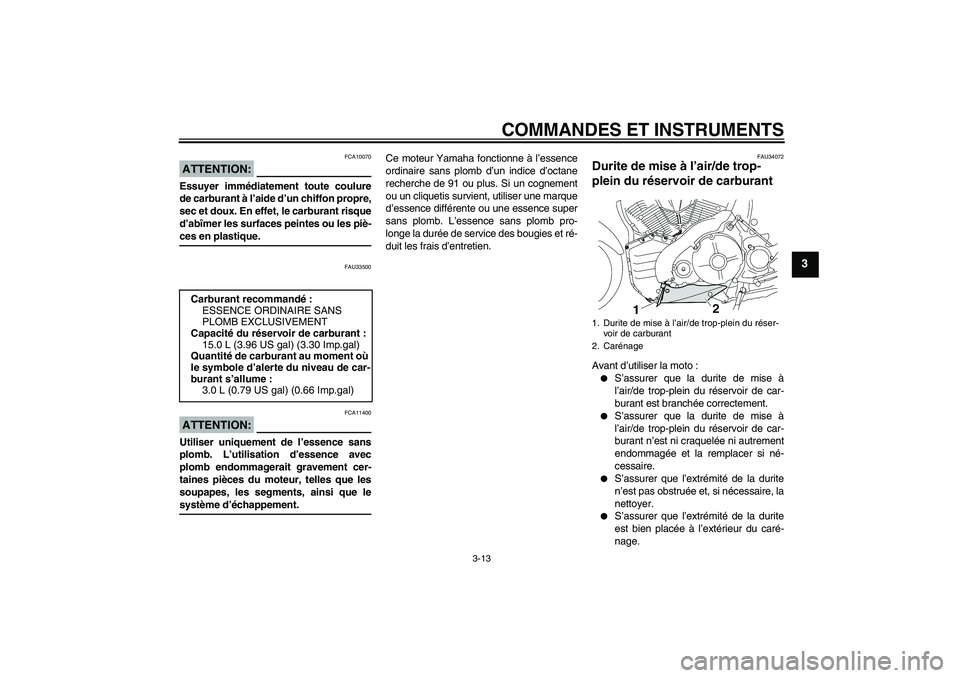

COMMANDES ET INSTRUMENTS
3-13
3
ATTENTION:
FCA10070
Essuyer immédiatement toute coulure
de carburant à l’aide d’un chiffon propre,
sec et doux. En effet, le carburant risque
d’abîmer les surfaces peintes ou les piè-ces en plastique.
FAU33500
ATTENTION:
FCA11400
Utiliser uniquement de l’essence sans
plomb. L’utilisation d’essence avec
plomb endommagerait gravement cer-
taines pièces du moteur, telles que les
soupapes, les segments, ainsi que lesystème d’échappement.Ce moteur Yamaha fonctionne à l’essence
ordinaire sans plomb d’un indice d’octane
recherche de 91 ou plus. Si un cognement
ou un cliquetis survient, utiliser une marque
d’essence différente ou une essence super
sans plomb. L’essence sans plomb pro-
longe la durée de service des bougies et ré-
duit les frais d’entretien.
FAU34072
Durite de mise à l’air/de trop-
plein du réservoir de carburant Avant d’utiliser la moto :

S’assurer que la durite de mise à
l’air/de trop-plein du réservoir de car-
burant est branchée correctement.


S’assurer que la durite de mise à
l’air/de trop-plein du réservoir de car-
burant n’est ni craquelée ni autrement
endommagée et la remplacer si né-
cessaire.


S’assurer que l’extrémité de la durite
n’est pas obstruée et, si nécessaire, la
nettoyer.


S’assurer que l’extrémité de la durite
est bien placée à l’extérieur du caré-
nage. Carburant recommandé:
ESSENCE ORDINAIRE SANS
PLOMB EXCLUSIVEMENT
Capacité du réservoir de carburant :
15.0 L (3.96 US gal) (3.30 Imp.gal)
Quantité de carburant au moment où
le symbole d’alerte du niveau de car-
burant s’allume :
3.0 L (0.79 US gal) (0.66 Imp.gal)
1. Durite de mise à l’air/de trop-plein du réser-
voir de carburant
2. Carénage
U5YUF1F0.book Page 13 Tuesday, September 13, 2005 7:26 PM

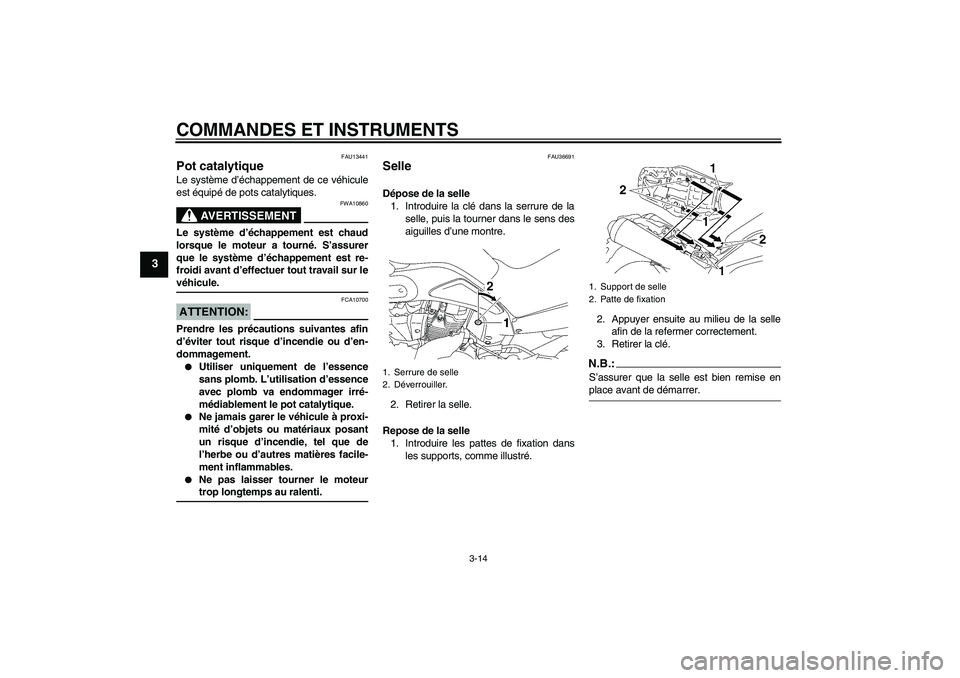

COMMANDES ET INSTRUMENTS
3-14
3
FAU13441
Pot catalytique Le système d’échappement de ce véhicule
est équipé de pots catalytiques.
AVERTISSEMENT
FWA10860
Le système d’échappement est chaud
lorsque le moteur a tourné. S’assurer
que le système d’échappement est re-
froidi avant d’effectuer tout travail sur levéhicule.ATTENTION:
FCA10700
Prendre les précautions suivantes afin
d’éviter tout risque d’incendie ou d’en-
dommagement.

Utiliser uniquement de l’essence
sans plomb. L’utilisation d’essence
avec plomb va endommager irré-
médiablement le pot catalytique.


Ne jamais garer le véhicule à proxi-
mité d’objets ou matériaux posant
un risque d’incendie, tel que de
l’herbe ou d’autres matières facile-
ment inflammables.


Ne pas laisser tourner le moteurtrop longtemps au ralenti.
FAU36691
Selle Dépose de la selle
1. Introduire la clé dans la serrure de la
selle, puis la tourner dans le sens des
aiguilles d’une montre.
2. Retirer la selle.
Repose de la selle
1. Introduire les pattes de fixation dans
les supports, comme illustré.2. Appuyer ensuite au milieu de la selle
afin de la refermer correctement.
3. Retirer la clé.
N.B.:S’assurer que la selle est bien remise enplace avant de démarrer.
1. Serrure de selle
2. Déverrouiller.
1. Support de selle
2. Patte de fixation
U5YUF1F0.book Page 14 Tuesday, September 13, 2005 7:26 PM

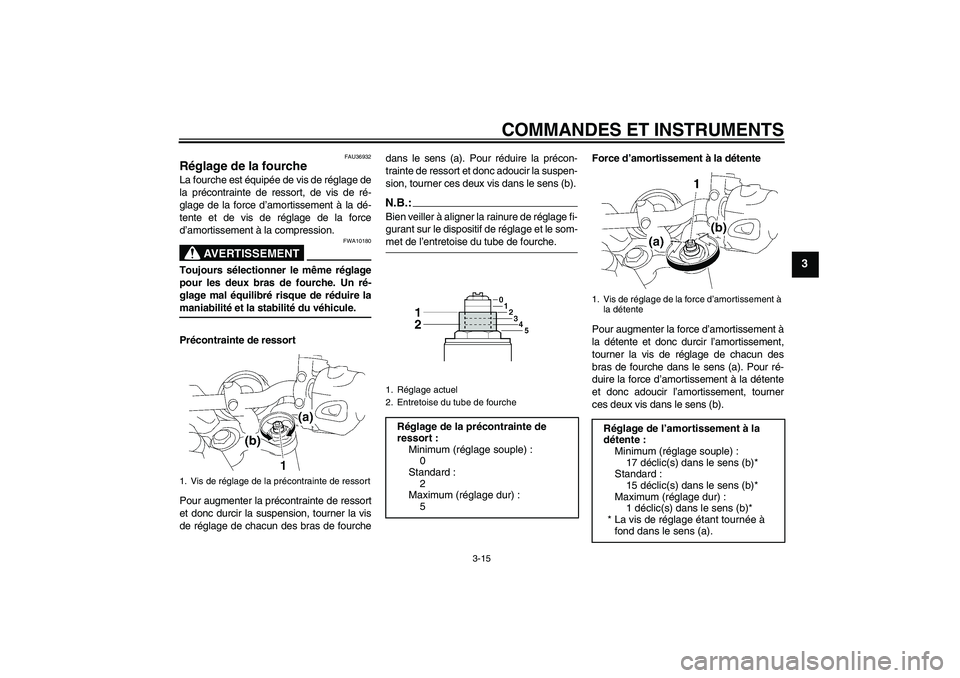

COMMANDES ET INSTRUMENTS
3-15
3
FAU36932
Réglage de la fourche La fourche est équipée de vis de réglage de
la précontrainte de ressort, de vis de ré-
glage de la force d’amortissement à la dé-
tente et de vis de réglage de la force
d’amortissement à la compression.
AVERTISSEMENT
FWA10180
Toujours sélectionner le même réglage
pour les deux bras de fourche. Un ré-
glage mal équilibré risque de réduire lamaniabilité et la stabilité du véhicule.
Précontrainte de ressort
Pour augmenter la précontrainte de ressort
et donc durcir la suspension, tourner la vis
de réglage de chacun des bras de fourchedans le sens (a). Pour réduire la précon-
trainte de ressort et donc adoucir la suspen-
sion, tourner ces deux vis dans le sens (b).
N.B.:Bien veiller à aligner la rainure de réglage fi-
gurant sur le dispositif de réglage et le som-met de l’entretoise du tube de fourche.Force d’amortissement à la détente
Pour augmenter la force d’amortissement à
la détente et donc durcir l’amortissement,
tourner la vis de réglage de chacun des
bras de fourche dans le sens (a). Pour ré-
duire la force d’amortissement à la détente
et donc adoucir l’amortissement, tourner
ces deux vis dans le sens (b).
1. Vis de réglage de la précontrainte de ressort
1. Réglage actuel
2. Entretoise du tube de fourche
Réglage de la précontrainte de
ressort :
Minimum (réglage souple) :
0
Standard :
2
Maximum (réglage dur) :
5
1. Vis de réglage de la force d’amortissement à
la détente
Réglage de l’amortissement à la
détente :
Minimum (réglage souple) :
17 déclic(s) dans le sens (b)*
Standard :
15 déclic(s) dans le sens (b)*
Maximum (réglage dur) :
1 déclic(s) dans le sens (b)*
* La vis de réglage étant tournée à
fond dans le sens (a).
U5YUF1F0.book Page 15 Tuesday, September 13, 2005 7:26 PM

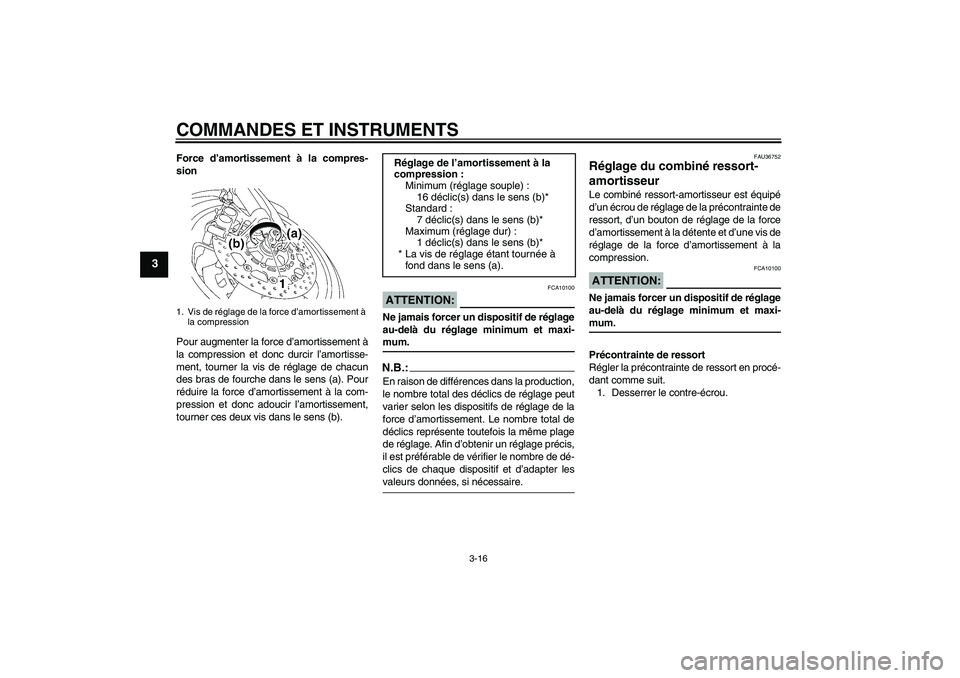

COMMANDES ET INSTRUMENTS
3-16
3
Force d’amortissement à la compres-
sion
Pour augmenter la force d’amortissement à
la compression et donc durcir l’amortisse-
ment, tourner la vis de réglage de chacun
des bras de fourche dans le sens (a). Pour
réduire la force d’amortissement à la com-
pression et donc adoucir l’amortissement,
tourner ces deux vis dans le sens (b).
ATTENTION:
FCA10100
Ne jamais forcer un dispositif de réglage
au-delà du réglage minimum et maxi-mum.N.B.:En raison de différences dans la production,
le nombre total des déclics de réglage peut
varier selon les dispositifs de réglage de la
force d’amortissement. Le nombre total de
déclics représente toutefois la même plage
de réglage. Afin d’obtenir un réglage précis,
il est préférable de vérifier le nombre de dé-
clics de chaque dispositif et d’adapter lesvaleurs données, si nécessaire.
FAU36752
Réglage du combiné ressort-
amortisseur Le combiné ressort-amortisseur est équipé
d’un écrou de réglage de la précontrainte de
ressort, d’un bouton de réglage de la force
d’amortissement à la détente et d’une vis de
réglage de la force d’amortissement à la
compression.ATTENTION:
FCA10100
Ne jamais forcer un dispositif de réglage
au-delà du réglage minimum et maxi-mum.
Précontrainte de ressort
Régler la précontrainte de ressort en procé-
dant comme suit.
1. Desserrer le contre-écrou.
1. Vis de réglage de la force d’amortissement à
la compression
Réglage de l’amortissement à la
compression :
Minimum (réglage souple) :
16 déclic(s) dans le sens (b)*
Standard :
7 déclic(s) dans le sens (b)*
Maximum (réglage dur) :
1 déclic(s) dans le sens (b)*
* La vis de réglage étant tournée à
fond dans le sens (a).
U5YUF1F0.book Page 16 Tuesday, September 13, 2005 7:26 PM
