YAMAHA MT-01 2006 Notices Demploi (in French)

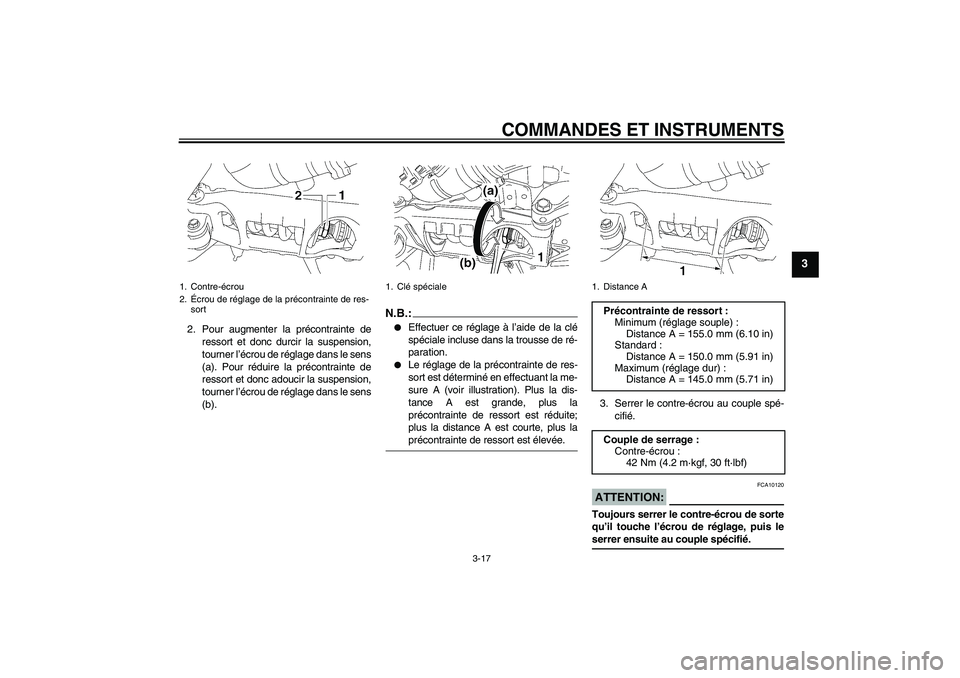

COMMANDES ET INSTRUMENTS
3-17
3
2. Pour augmenter la précontrainte de
ressort et donc durcir la suspension,
tourner l’écrou de réglage dans le sens
(a). Pour réduire la précontrainte de
ressort et donc adoucir la suspension,
tourner l’écrou de réglage dans le sens
(b).
N.B.:

Effectuer ce réglage à l’aide de la clé
spéciale incluse dans la trousse de ré-
paration.


Le réglage de la précontrainte de res-
sort est déterminé en effectuant la me-
sure A (voir illustration). Plus la dis-
tance A est grande, plus la
précontrainte de ressort est réduite;
plus la distance A est courte, plus laprécontrainte de ressort est élevée.3. Serrer le contre-écrou au couple spé-
cifié.
ATTENTION:
FCA10120
Toujours serrer le contre-écrou de sorte
qu’il touche l’écrou de réglage, puis leserrer ensuite au couple spécifié.
1. Contre-écrou
2.Écrou de réglage de la précontrainte de res-
sort
1. Clé spéciale
1. Distance A
Précontrainte de ressort :
Minimum (réglage souple) :
Distance A = 155.0 mm (6.10 in)
Standard :
Distance A = 150.0 mm (5.91 in)
Maximum (réglage dur) :
Distance A = 145.0 mm (5.71 in)
Couple de serrage :
Contre-écrou :
42 Nm (4.2 m·kgf, 30 ft·lbf)
U5YUF1F0.book Page 17 Tuesday, September 13, 2005 7:26 PM

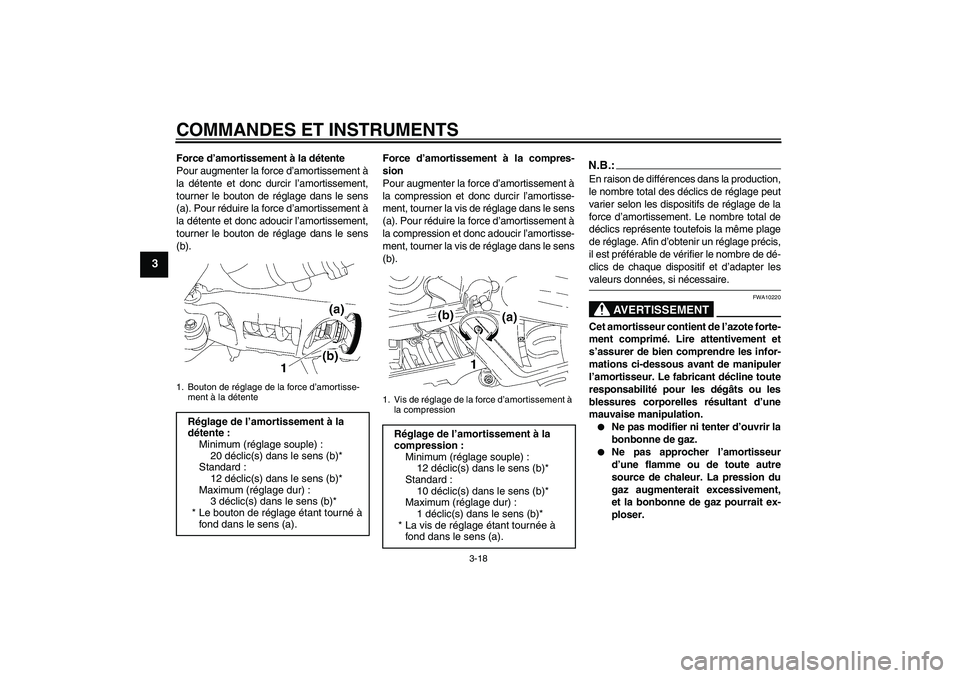

COMMANDES ET INSTRUMENTS
3-18
3
Force d’amortissement à la détente
Pour augmenter la force d’amortissement à
la détente et donc durcir l’amortissement,
tourner le bouton de réglage dans le sens
(a). Pour réduire la force d’amortissement à
la détente et donc adoucir l’amortissement,
tourner le bouton de réglage dans le sens
(b).Force d’amortissement à la compres-
sion
Pour augmenter la force d’amortissement à
la compression et donc durcir l’amortisse-
ment, tourner la vis de réglage dans le sens
(a). Pour réduire la force d’amortissement à
la compression et donc adoucir l’amortisse-
ment, tourner la vis de réglage dans le sens
(b).
N.B.:En raison de différences dans la production,
le nombre total des déclics de réglage peut
varier selon les dispositifs de réglage de la
force d’amortissement. Le nombre total de
déclics représente toutefois la même plage
de réglage. Afin d’obtenir un réglage précis,
il est préférable de vérifier le nombre de dé-
clics de chaque dispositif et d’adapter lesvaleurs données, si nécessaire.
AVERTISSEMENT
FWA10220
Cet amortisseur contient de l’azote forte-
ment comprimé. Lire attentivement et
s’assurer de bien comprendre les infor-
mations ci-dessous avant de manipuler
l’amortisseur. Le fabricant décline toute
responsabilité pour les dégâts ou les
blessures corporelles résultant d’une
mauvaise manipulation.

Ne pas modifier ni tenter d’ouvrir la
bonbonne de gaz.


Ne pas approcher l’amortisseur
d’une flamme ou de toute autre
source de chaleur. La pression du
gaz augmenterait excessivement,
et la bonbonne de gaz pourrait ex-
ploser.
1. Bouton de réglage de la force d’amortisse-
ment à la détenteRéglage de l’amortissement à la
détente :
Minimum (réglage souple) :
20 déclic(s) dans le sens (b)*
Standard :
12 déclic(s) dans le sens (b)*
Maximum (réglage dur) :
3 déclic(s) dans le sens (b)*
* Le bouton de réglage étant tourné à
fond dans le sens (a).
1. Vis de réglage de la force d’amortissement à
la compressionRéglage de l’amortissement à la
compression :
Minimum (réglage souple) :
12 déclic(s) dans le sens (b)*
Standard :
10 déclic(s) dans le sens (b)*
Maximum (réglage dur) :
1 déclic(s) dans le sens (b)*
* La vis de réglage étant tournée à
fond dans le sens (a).
U5YUF1F0.book Page 18 Tuesday, September 13, 2005 7:26 PM

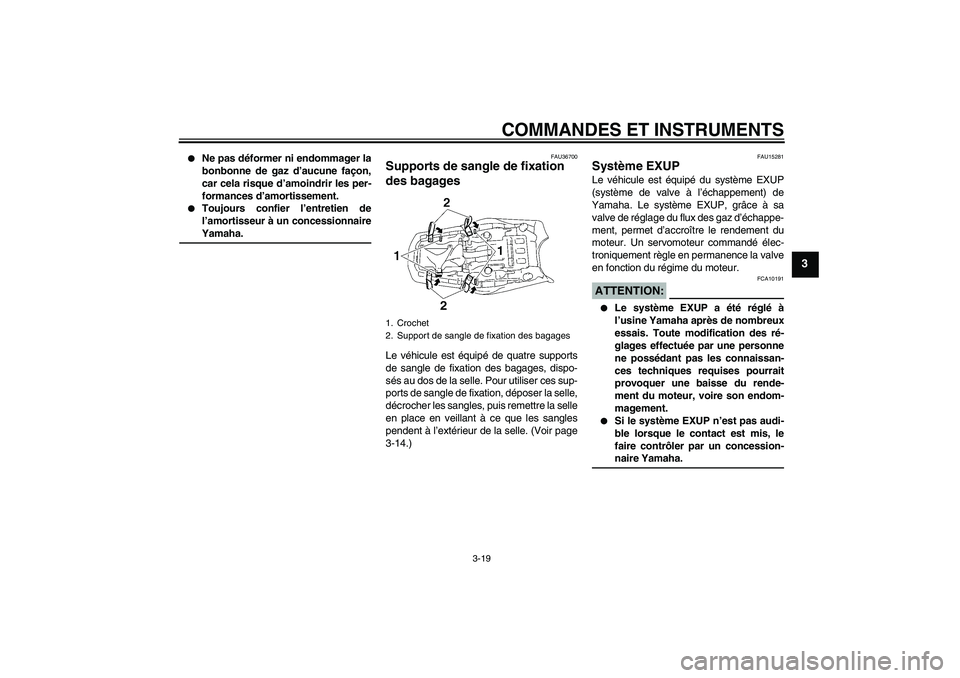

COMMANDES ET INSTRUMENTS
3-19
3


Ne pas déformer ni endommager la
bonbonne de gaz d’aucune façon,
car cela risque d’amoindrir les per-
formances d’amortissement.


Toujours confier l’entretien de
l’amortisseur à un concessionnaireYamaha.
FAU36700
Supports de sangle de fixation
des bagages Le véhicule est équipé de quatre supports
de sangle de fixation des bagages, dispo-
sés au dos de la selle. Pour utiliser ces sup-
ports de sangle de fixation, déposer la selle,
décrocher les sangles, puis remettre la selle
en place en veillant à ce que les sangles
pendent à l’extérieur de la selle. (Voir page
3-14.)
FAU15281
Système EXUP Le véhicule est équipé du système EXUP
(système de valve à l’échappement) de
Yamaha. Le système EXUP, grâce à sa
valve de réglage du flux des gaz d’échappe-
ment, permet d’accroître le rendement du
moteur. Un servomoteur commandé élec-
troniquement règle en permanence la valve
en fonction du régime du moteur.ATTENTION:
FCA10191


Le système EXUP a été réglé à
l’usine Yamaha après de nombreux
essais. Toute modification des ré-
glages effectuée par une personne
ne possédant pas les connaissan-
ces techniques requises pourrait
provoquer une baisse du rende-
ment du moteur, voire son endom-
magement.


Si le système EXUP n’est pas audi-
ble lorsque le contact est mis, le
faire contrôler par un concession-naire Yamaha.
1. Crochet
2. Support de sangle de fixation des bagages
U5YUF1F0.book Page 19 Tuesday, September 13, 2005 7:26 PM

COMMANDES ET INSTRUMENTS
3-20
3
FAU15301

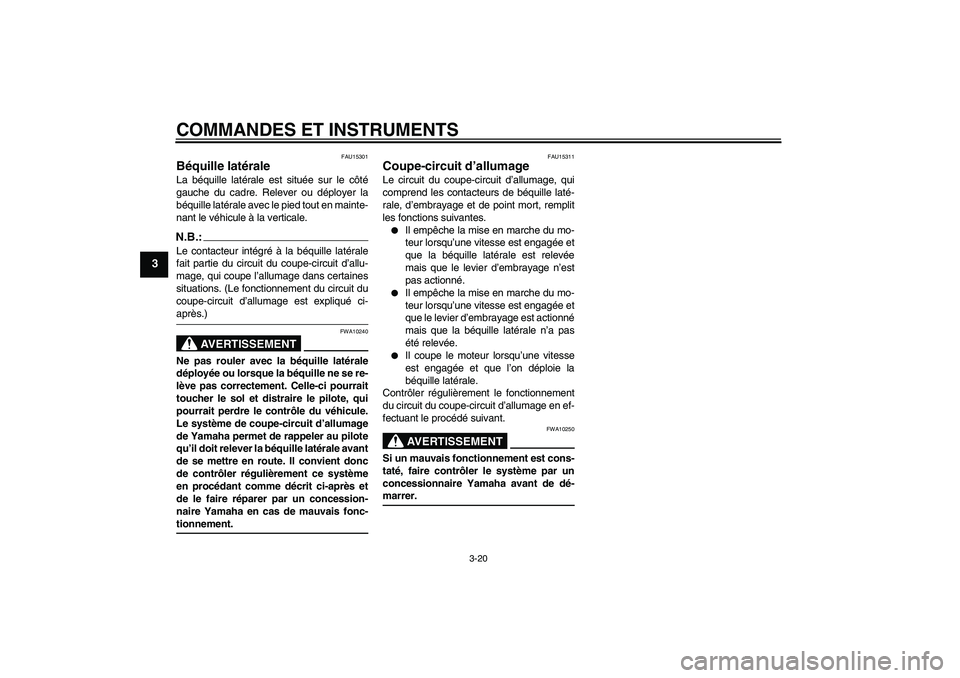

Béquille latérale La béquille latérale est située sur le côté
gauche du cadre. Relever ou déployer la
béquille latérale avec le pied tout en mainte-
nant le véhicule à la verticale.N.B.:Le contacteur intégré à la béquille latérale
fait partie du circuit du coupe-circuit d’allu-
mage, qui coupe l’allumage dans certaines
situations. (Le fonctionnement du circuit du
coupe-circuit d’allumage est expliqué ci-après.)
AVERTISSEMENT
FWA10240
Ne pas rouler avec la béquille latérale
déployée ou lorsque la béquille ne se re-
lève pas correctement. Celle-ci pourrait
toucher le sol et distraire le pilote, qui
pourrait perdre le contrôle du véhicule.
Le système de coupe-circuit d’allumage
de Yamaha permet de rappeler au pilote
qu’il doit relever la béquille latérale avant
de se mettre en route. Il convient donc
de contrôler régulièrement ce système
en procédant comme décrit ci-après et
de le faire réparer par un concession-
naire Yamaha en cas de mauvais fonc-tionnement.
FAU15311
Coupe-circuit d’allumage Le circuit du coupe-circuit d’allumage, qui
comprend les contacteurs de béquille laté-
rale, d’embrayage et de point mort, remplit
les fonctions suivantes.

Il empêche la mise en marche du mo-
teur lorsqu’une vitesse est engagée et
que la béquille latérale est relevée
mais que le levier d’embrayage n’est
pas actionné.


Il empêche la mise en marche du mo-
teur lorsqu’une vitesse est engagée et
que le levier d’embrayage est actionné
mais que la béquille latérale n’a pas
été relevée.


Il coupe le moteur lorsqu’une vitesse
est engagée et que l’on déploie la
béquille latérale.
Contrôler régulièrement le fonctionnement
du circuit du coupe-circuit d’allumage en ef-
fectuant le procédé suivant.AVERTISSEMENT
FWA10250
Si un mauvais fonctionnement est cons-
taté, faire contrôler le système par un
concessionnaire Yamaha avant de dé-marrer.
U5YUF1F0.book Page 20 Tuesday, September 13, 2005 7:26 PM

COMMANDES ET INSTRUMENTS
3-21
3

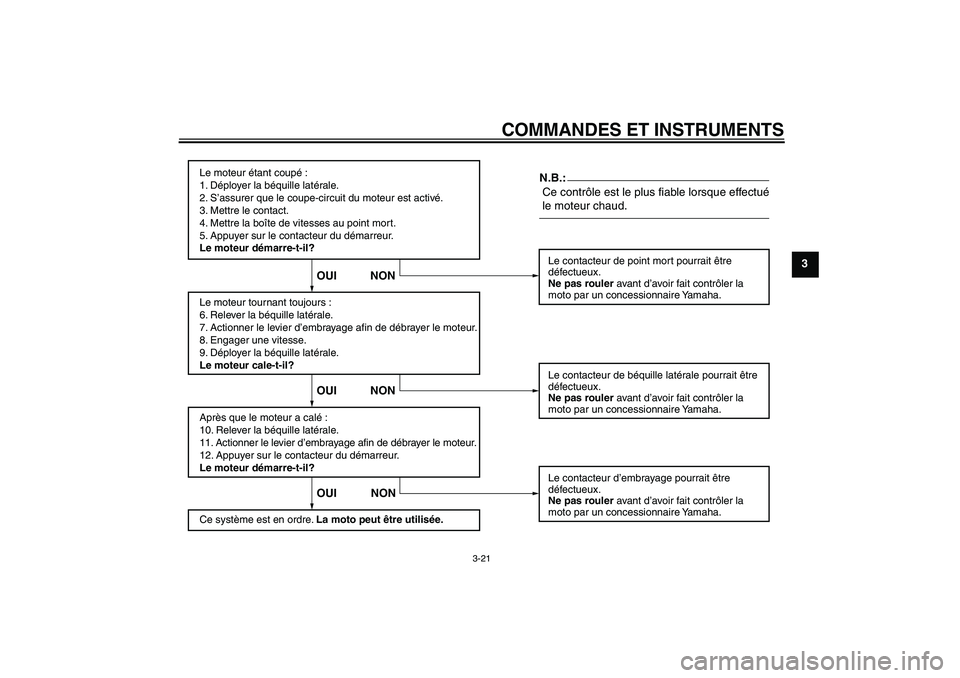

Le moteur étant coupé :
1. Déployer la béquille latérale.
2. S’assurer que le coupe-circuit du moteur est activé.
3. Mettre le contact.
4. Mettre la boîte de vitesses au point mort.
5. Appuyer sur le contacteur du démarreur.
Le moteur démarre-t-il?
Le moteur tournant toujours :
6. Relever la béquille latérale.
7. Actionner le levier d’embrayage afin de débrayer le moteur.
8. Engager une vitesse.
9. Déployer la béquille latérale.
Le moteur cale-t-il?
Après que le moteur a calé :
10. Relever la béquille latérale.
11. Actionner le levier d’embrayage afin de débrayer le moteur.
12. Appuyer sur le contacteur du démarreur.
Le moteur démarre-t-il?
Ce système est en ordre. La moto peut être utilisée.
Ce contrôle est le plus fiable lorsque effectué
le moteur chaud.Le contacteur de point mort pourrait être
défectueux.
Ne pas rouler avant d’avoir fait contrôler la
moto par un concessionnaire Yamaha.
Le contacteur de béquille latérale pourrait être
défectueux.
Ne pas rouler avant d’avoir fait contrôler la
moto par un concessionnaire Yamaha.
Le contacteur d’embrayage pourrait être
défectueux.
Ne pas rouler avant d’avoir fait contrôler la
moto par un concessionnaire Yamaha.
OUI NON OUI NON OUI NONN.B.:
U5YUF1F0.book Page 21 Tuesday, September 13, 2005 7:26 PM

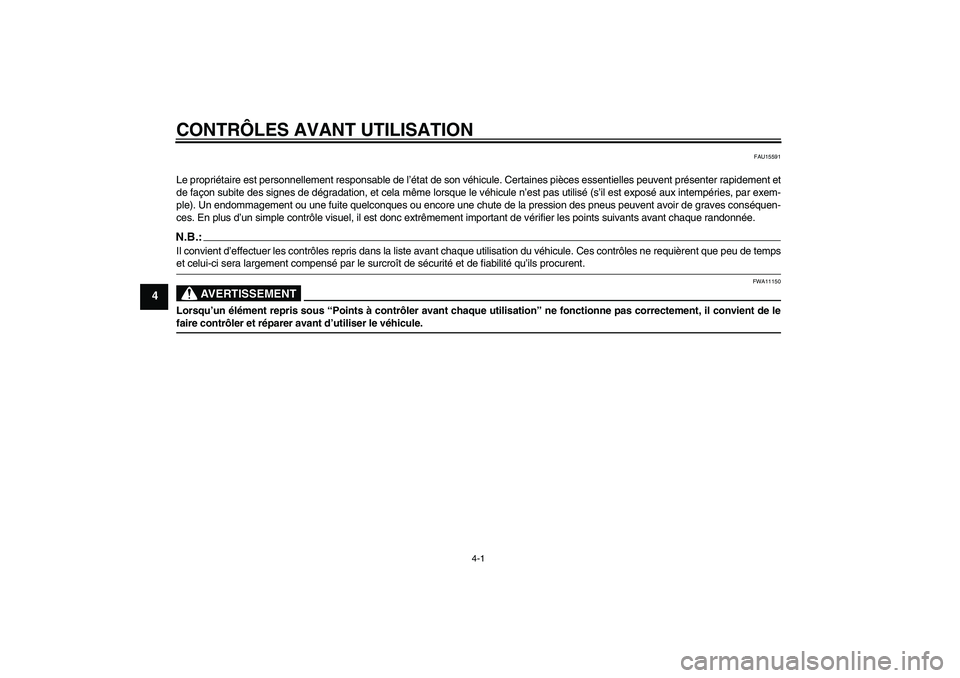

CONTRÔLES AVANT UTILISATION
4-1
4
FAU15591
Le propriétaire est personnellement responsable de l’état de son véhicule. Certaines pièces essentielles peuvent présenter rapidement et
de façon subite des signes de dégradation, et cela même lorsque le véhicule n’est pas utilisé (s’il est exposé aux intempéries, par exem-
ple). Un endommagement ou une fuite quelconques ou encore une chute de la pression des pneus peuvent avoir de graves conséquen-
ces. En plus d’un simple contrôle visuel, il est donc extrêmement important de vérifier les points suivants avant chaque randonnée.N.B.:Il convient d’effectuer les contrôles repris dans la liste avant chaque utilisation du véhicule. Ces contrôles ne requièrent que peu de tempset celui-ci sera largement compensé par le surcroît de sécurité et de fiabilité qu’ils procurent.
AVERTISSEMENT
FWA11150
Lorsqu’un élément repris sous “Points à contrôler avant chaque utilisation” ne fonctionne pas correctement, il convient de lefaire contrôler et réparer avant d’utiliser le véhicule.U5YUF1F0.book Page 1 Tuesday, September 13, 2005 7:26 PM

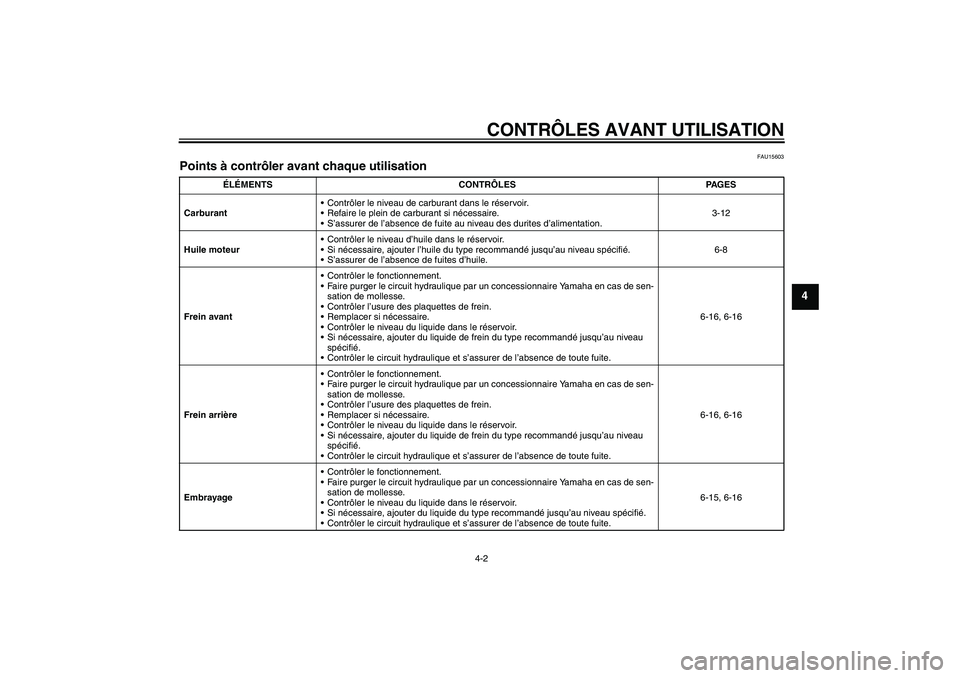

CONTRÔLES AVANT UTILISATION
4-2
4
FAU15603
Points à contrôler avant chaque utilisation
ÉLÉMENTS CONTRÔLES PAGES
CarburantContrôler le niveau de carburant dans le réservoir.
Refaire le plein de carburant si nécessaire.
S’assurer de l’absence de fuite au niveau des durites d’alimentation.3-12
Huile moteurContrôler le niveau d’huile dans le réservoir.
Si nécessaire, ajouter l’huile du type recommandé jusqu’au niveau spécifié.
S’assurer de l’absence de fuites d’huile.6-8
Frein avantContrôler le fonctionnement.
Faire purger le circuit hydraulique par un concessionnaire Yamaha en cas de sen-
sation de mollesse.
Contrôler l’usure des plaquettes de frein.
Remplacer si nécessaire.
Contrôler le niveau du liquide dans le réservoir.
Si nécessaire, ajouter du liquide de frein du type recommandé jusqu’au niveau
spécifié.
Contrôler le circuit hydraulique et s’assurer de l’absence de toute fuite.6-16, 6-16
Frein arrièreContrôler le fonctionnement.
Faire purger le circuit hydraulique par un concessionnaire Yamaha en cas de sen-
sation de mollesse.
Contrôler l’usure des plaquettes de frein.
Remplacer si nécessaire.
Contrôler le niveau du liquide dans le réservoir.
Si nécessaire, ajouter du liquide de frein du type recommandé jusqu’au niveau
spécifié.
Contrôler le circuit hydraulique et s’assurer de l’absence de toute fuite.6-16, 6-16
EmbrayageContrôler le fonctionnement.
Faire purger le circuit hydraulique par un concessionnaire Yamaha en cas de sen-
sation de mollesse.
Contrôler le niveau du liquide dans le réservoir.
Si nécessaire, ajouter du liquide du type recommandé jusqu’au niveau spécifié.
Contrôler le circuit hydraulique et s’assurer de l’absence de toute fuite.6-15, 6-16
U5YUF1F0.book Page 2 Tuesday, September 13, 2005 7:26 PM

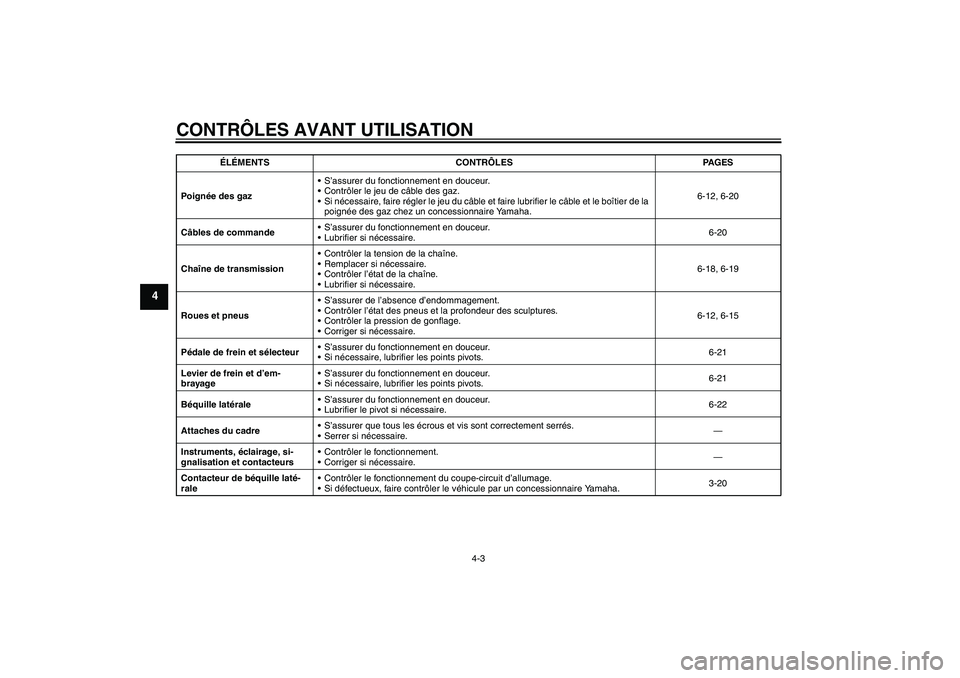

CONTRÔLES AVANT UTILISATION
4-3
4
Poignée des gazS’assurer du fonctionnement en douceur.
Contrôler le jeu de câble des gaz.
Si nécessaire, faire régler le jeu du câble et faire lubrifier le câble et le boîtier de la
poignée des gaz chez un concessionnaire Yamaha.6-12, 6-20
Câbles de commandeS’assurer du fonctionnement en douceur.
Lubrifier si nécessaire.6-20
Chaîne de transmissionContrôler la tension de la chaîne.
Remplacer si nécessaire.
Contrôler l’état de la chaîne.
Lubrifier si nécessaire.6-18, 6-19
Roues et pneusS’assurer de l’absence d’endommagement.
Contrôler l’état des pneus et la profondeur des sculptures.
Contrôler la pression de gonflage.
Corriger si nécessaire.6-12, 6-15
Pédale de frein et sélecteurS’assurer du fonctionnement en douceur.
Si nécessaire, lubrifier les points pivots.6-21
Levier de frein et d’em-
brayageS’assurer du fonctionnement en douceur.
Si nécessaire, lubrifier les points pivots.6-21
Béquille latéraleS’assurer du fonctionnement en douceur.
Lubrifier le pivot si nécessaire.6-22
Attaches du cadreS’assurer que tous les écrous et vis sont correctement serrés.
Serrer si nécessaire.—
Instruments, éclairage, si-
gnalisation et contacteursContrôler le fonctionnement.
Corriger si nécessaire.—
Contacteur de béquille laté-
raleContrôler le fonctionnement du coupe-circuit d’allumage.
Si défectueux, faire contrôler le véhicule par un concessionnaire Yamaha.3-20 ÉLÉMENTS CONTRÔLES PAGES
U5YUF1F0.book Page 3 Tuesday, September 13, 2005 7:26 PM

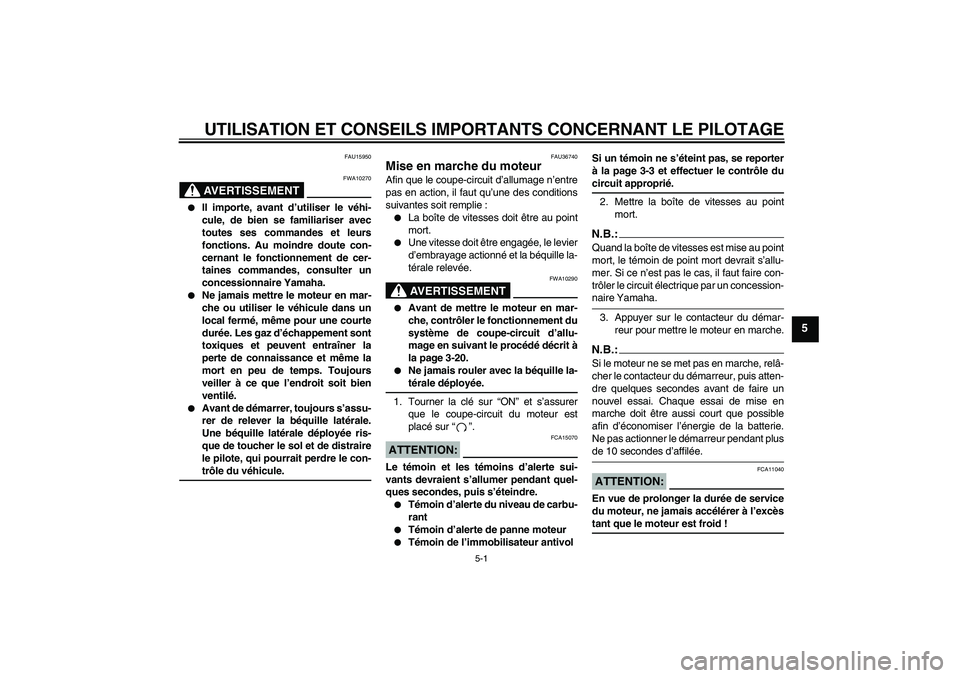

UTILISATION ET CONSEILS IMPORTANTS CONCERNANT LE PILOTAGE
5-1
5
FAU15950
AVERTISSEMENT
FWA10270


Il importe, avant d’utiliser le véhi-
cule, de bien se familiariser avec
toutes ses commandes et leurs
fonctions. Au moindre doute con-
cernant le fonctionnement de cer-
taines commandes, consulter un
concessionnaire Yamaha.


Ne jamais mettre le moteur en mar-
che ou utiliser le véhicule dans un
local fermé, même pour une courte
durée. Les gaz d’échappement sont
toxiques et peuvent entraîner la
perte de connaissance et même la
mort en peu de temps. Toujours
veiller à ce que l’endroit soit bien
ventilé.


Avant de démarrer, toujours s’assu-
rer de relever la béquille latérale.
Une béquille latérale déployée ris-
que de toucher le sol et de distraire
le pilote, qui pourrait perdre le con-trôle du véhicule.
FAU36740
Mise en marche du moteur Afin que le coupe-circuit d’allumage n’entre
pas en action, il faut qu’une des conditions
suivantes soit remplie :

La boîte de vitesses doit être au point
mort.


Une vitesse doit être engagée, le levier
d’embrayage actionné et la béquille la-
térale relevée.AVERTISSEMENT
FWA10290


Avant de mettre le moteur en mar-
che, contrôler le fonctionnement du
système de coupe-circuit d’allu-
mage en suivant le procédé décrit à
la page 3-20.


Ne jamais rouler avec la béquille la-térale déployée.
1. Tourner la clé sur “ON” et s’assurer
que le coupe-circuit du moteur est
placé sur “”.
ATTENTION:
FCA15070
Le témoin et les témoins d’alerte sui-
vants devraient s’allumer pendant quel-
ques secondes, puis s’éteindre.

Témoin d’alerte du niveau de carbu-
rant


Témoin d’alerte de panne moteur


Témoin de l’immobilisateur antivolSi un témoin ne s’éteint pas, se reporter
à la page 3-3 et effectuer le contrôle du
circuit approprié.
2. Mettre la boîte de vitesses au point
mort.N.B.:Quand la boîte de vitesses est mise au point
mort, le témoin de point mort devrait s’allu-
mer. Si ce n’est pas le cas, il faut faire con-
trôler le circuit électrique par un concession-naire Yamaha.
3. Appuyer sur le contacteur du démar-
reur pour mettre le moteur en marche.N.B.:Si le moteur ne se met pas en marche, relâ-
cher le contacteur du démarreur, puis atten-
dre quelques secondes avant de faire un
nouvel essai. Chaque essai de mise en
marche doit être aussi court que possible
afin d’économiser l’énergie de la batterie.
Ne pas actionner le démarreur pendant plusde 10 secondes d’affilée.ATTENTION:
FCA11040
En vue de prolonger la durée de service
du moteur, ne jamais accélérer à l’excèstant que le moteur est froid !
U5YUF1F0.book Page 1 Tuesday, September 13, 2005 7:26 PM

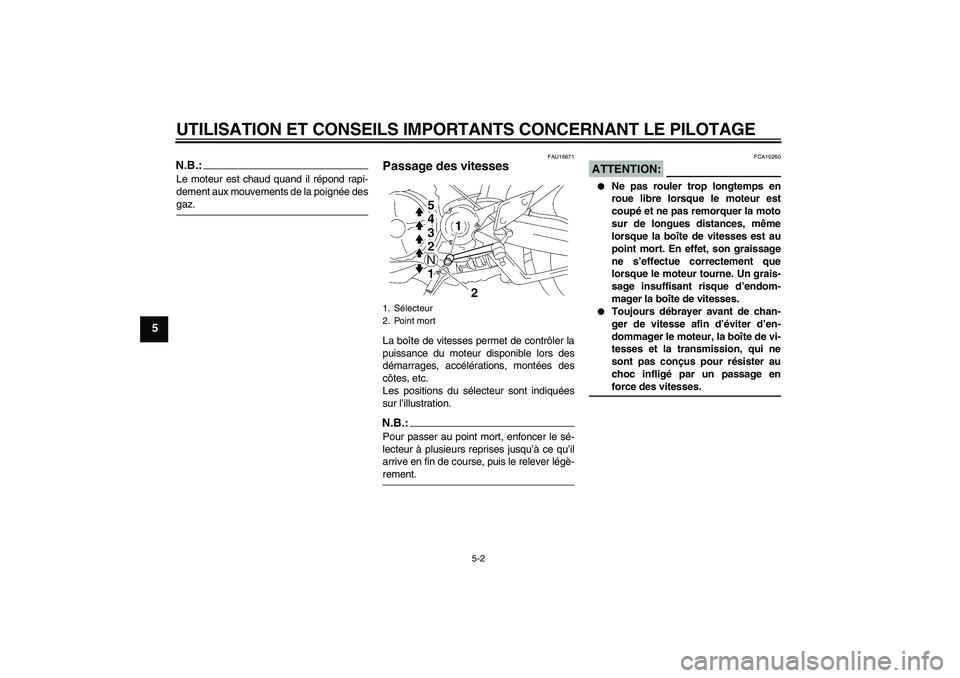

UTILISATION ET CONSEILS IMPORTANTS CONCERNANT LE PILOTAGE
5-2
5
N.B.:Le moteur est chaud quand il répond rapi-
dement aux mouvements de la poignée desgaz.
FAU16671
Passage des vitesses La boîte de vitesses permet de contrôler la
puissance du moteur disponible lors des
démarrages, accélérations, montées des
côtes, etc.
Les positions du sélecteur sont indiquées
sur l’illustration.N.B.:Pour passer au point mort, enfoncer le sé-
lecteur à plusieurs reprises jusqu’à ce qu’il
arrive en fin de course, puis le relever légè-rement.
ATTENTION:
FCA10260


Ne pas rouler trop longtemps en
roue libre lorsque le moteur est
coupé et ne pas remorquer la moto
sur de longues distances, même
lorsque la boîte de vitesses est au
point mort. En effet, son graissage
ne s’effectue correctement que
lorsque le moteur tourne. Un grais-
sage insuffisant risque d’endom-
mager la boîte de vitesses.


Toujours débrayer avant de chan-
ger de vitesse afin d’éviter d’en-
dommager le moteur, la boîte de vi-
tesses et la transmission, qui ne
sont pas conçus pour résister au
choc infligé par un passage enforce des vitesses.
1. Sélecteur
2. Point mort
U5YUF1F0.book Page 2 Tuesday, September 13, 2005 7:26 PM
