YAMAHA MT-01 2007 Instructieboekje (in Dutch)

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-7
3
1. Start de motor met behulp van de co-
deersleutel.OPMERKING:Houd andere startblokkeersleutels uit de
buurt van het contactslot en bewaar niet
meer dan één startblokkeersleutel aan de-
zelfde sleutelring! Startblokkeersleutels
kunnen signaalstoring veroorzaken, waar-
door de motor mogelijk niet kan worden ge-start.
2. Als de motor start, zet deze dan weer
uit en probeer hem opnieuw te starten
met de standaardsleutels.
3. Als de motor niet kan worden gestart
met een of beide standaardsleutels,
breng dan het voertuig, de codeersleu-
tel en beide standaardsleutels naar
een Yamaha dealer en laat de stan-
daardsleutels opnieuw coderen.
Als het display foutcodes weergeeft, noteer
deze dan en vraag een Yamaha dealer om
het voertuig te controleren.LET OP:
DCA11590
Wanneer het display een foutcode aan-
geeft, moet de machine zo spoedig mo-
gelijk worden gecontroleerd ommotorschade te voorkomen.Helderheidsregeling
Voor de onderstaande componenten kan
de helderheid worden ingesteld:


het toerentellerpaneel (nummer “1”)


het LCD (nummer “2”)


de toerentellernaald (nummer “3”)
Selecteer de helderheidsregeling als volgt.
1. Draai de sleutel naar “OFF”.
2. Druk de toets “SELECT” in en houd
deze ingedrukt.
3. Draai de sleutel naar “ON”, wacht vijf
seconden en laat dan de toets “SE-
LECT” los.
nummer “1” wordt weergegeven.4. Stel de helderheid van het toerenteller-
paneel in door op de toets “RESET” te
drukken.
5. Druk op de toets “SELECT” om het
LCD te selecteren.
nummer “2” wordt weergegeven.
Stel de helderheid van het LCD in door
op de toets “RESET” te drukken.
1. Toerentellerpaneel
2. LCD
3. Toerentellernaald
1. Toerentellerpaneel
2. Nummer
3. Helderheidsniveau
U5YUD2D0.book Page 7 Wednesday, September 13, 2006 9:47 AM

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-8
3
6. Druk op de toets “SELECT” om de toe-
rentellernaald te selecteren.
nummer “3” wordt weergegeven.
Stel de helderheid van de toerenteller-
naald in door op de toets “RESET” te
drukken.7. Druk op de toets “SELECT” om op het
multifunctionele display opnieuw de ki-
lometerteller of ritteller weer te geven.
DAU12331
Antidiefstal-alarmsysteem (op-
tie) Dit model kan door een Yamaha dealer
worden uitgerust met een optioneel antidief-
stal-alarmsysteem. Neem contact op met
een Yamaha dealer voor nadere informatie.
1. LCD
2. Nummer
3. Helderheidsniveau
1. Toerentellernaald
2. Nummer
3. Helderheidsniveau
U5YUD2D0.book Page 8 Wednesday, September 13, 2006 9:47 AM

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-9
3
DAU12347
Stuurschakelaars Links
Rechts
DAU12350
Lichtsignaalschakelaar “”
Druk deze schakelaar in om de koplamp
een lichtsignaal te laten afgeven.
DAU12400
Dimlichtschakelaar “/”
Zet deze schakelaar op “” voor grootlicht
en op “” voor dimlicht.
DAU12460
Richtingaanwijzerschakelaar “/”
Druk deze schakelaar naar “” om afslaan
naar rechts aan te geven. Druk deze scha-
kelaar naar “” om afslaan naar links aan
te geven. Na loslaten keert de schakelaar
terug naar de middenstand. Om de richtin-
gaanwijzers uit te schakelen wordt de scha-
kelaar ingedrukt nadat hij is teruggekeerd in
de middenstand.
DAU12500
Claxonschakelaar “”
Druk deze schakelaar in om een claxonsig-
naal te geven.
DAU12660
Noodstopschakelaar “/”
Zet deze schakelaar voor u de motor start
op “”. Zet deze schakelaar op “” om
de motor direct uit te schakelen in een
noodgeval, zoals wanneer de machine om-
slaat of als de gaskabel blijft hangen.
DAU12710
Startknop “”
Druk deze knop in om via de startmotor de
motor rond te draaien.LET OP:
DCA10050
Zie pagina 5-1 voor startinstructies voor-dat u de motor start.
DAU41700
Het waarschuwingslampje voor motorsto-
ring gaat branden als de sleutel naar “ON”
wordt gedraaid en de startknop wordt inge-
drukt. Dit wijst echter niet op een storing.
DAU12733
Schakelaar alarmverlichting “”
Met de sleutel in de stand “ON” of “” kan
deze schakelaar worden gebruikt voor het
inschakelen van de alarmverlichting (gelijk-
tijdig knipperen van alle richtingaanwijzers).
De alarmverlichting wordt gebruikt in een
noodgeval of om andere verkeersdeelne-
mers te waarschuwen als uw machine stil-
staat in een mogelijk gevaarlijke
verkeerssituatie.
1. Lichtsignaalschakelaar “”
2. Dimlichtschakelaar “/”
3. Richtingaanwijzerschakelaar “/”
4. Claxonschakelaar “”
5. Schakelaar alarmverlichting “”
1. Noodstopschakelaar “/”
2. Startknop “”
U5YUD2D0.book Page 9 Wednesday, September 13, 2006 9:47 AM

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-10
3
LET OP:
DCA10061
Gebruik de alarmverlichting niet gedu-
rende langere tijd als de motor niet
draait omdat hierdoor de accu kan ontla-den.
DAU12830
Koppelingshendel De koppelingshendel bevindt zich aan de
linkerstuurgreep. Trek de hendel naar het
stuur toe om de koppeling te ontkoppelen.
Laat de hendel los om de koppeling te laten
aangrijpen. Voor een soepele werking van
de koppeling moet de hendel snel ingetrok-
ken worden en langzaam worden losgela-
ten.
De koppelingshendel is voorzien van een
stelwiel voor het instellen van de stand van
de koppelingshendel. Verstel de afstand
tussen de koppelingshendel en de stuur-
greep door het stelwiel te verdraaien terwijl
de hendel van het stuur vandaan wordt ge-houden. Controleer of het correcte instel-
punt op het stelwiel tegenover het pijlteken
op de koppelingshendel staat.
De koppelingshendel is voorzien van een
sperschakelaar die deel uitmaakt van het
startspersysteem. (Zie pagina 3-20.)1. Koppelingshendel
2. Pijlteken
3. Stelwiel voor afstelpositie koppelingshendel
4. Afstand tussen koppelingshendel en stuur-
greep
U5YUD2D0.book Page 10 Wednesday, September 13, 2006 9:47 AM

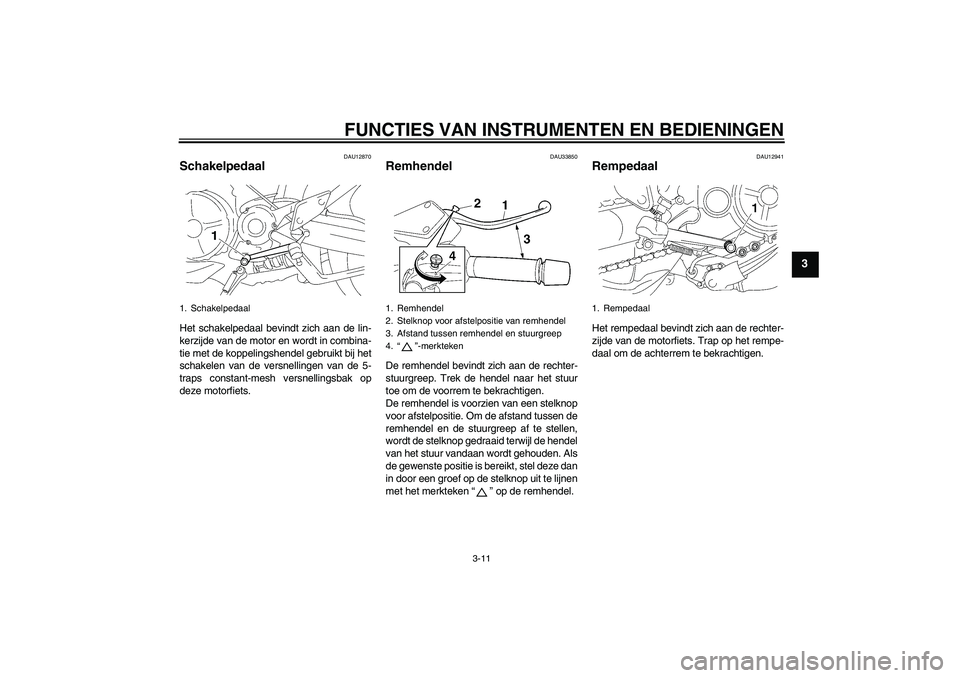

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-11
3
DAU12870
Schakelpedaal Het schakelpedaal bevindt zich aan de lin-
kerzijde van de motor en wordt in combina-
tie met de koppelingshendel gebruikt bij het
schakelen van de versnellingen van de 5-
traps constant-mesh versnellingsbak op
deze motorfiets.
DAU33850
Remhendel De remhendel bevindt zich aan de rechter-
stuurgreep. Trek de hendel naar het stuur
toe om de voorrem te bekrachtigen.
De remhendel is voorzien van een stelknop
voor afstelpositie. Om de afstand tussen de
remhendel en de stuurgreep af te stellen,
wordt de stelknop gedraaid terwijl de hendel
van het stuur vandaan wordt gehouden. Als
de gewenste positie is bereikt, stel deze dan
in door een groef op de stelknop uit te lijnen
met het merkteken “” op de remhendel.
DAU12941
Rempedaal Het rempedaal bevindt zich aan de rechter-
zijde van de motorfiets. Trap op het rempe-
daal om de achterrem te bekrachtigen.
1. Schakelpedaal
1. Remhendel
2. Stelknop voor afstelpositie van remhendel
3. Afstand tussen remhendel en stuurgreep
4.“”-merkteken
1. Rempedaal
U5YUD2D0.book Page 11 Wednesday, September 13, 2006 9:47 AM

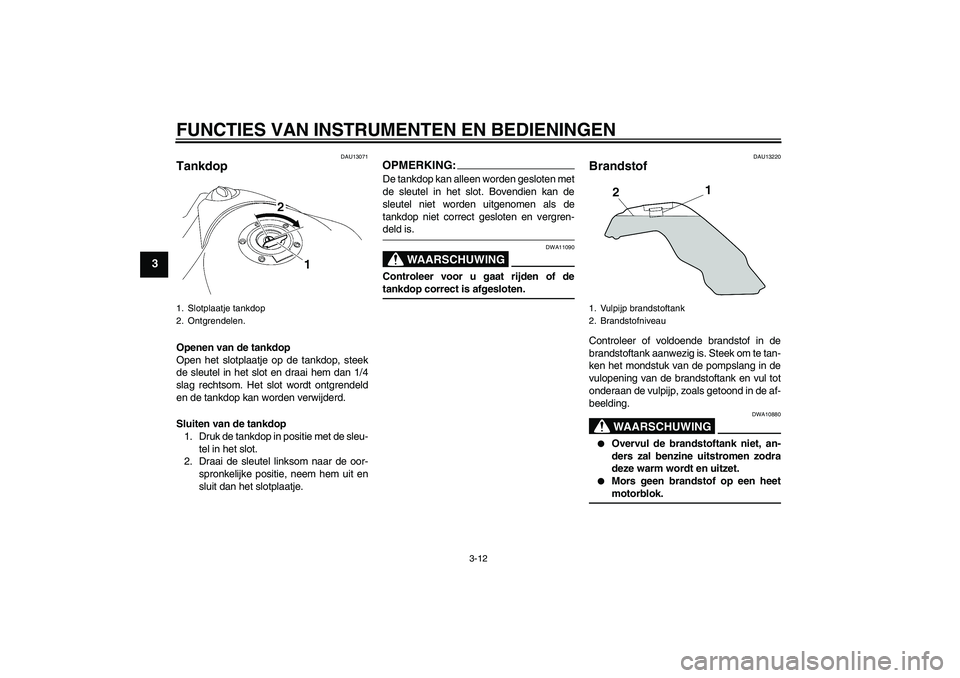

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-12
3
DAU13071
Tankdop Openen van de tankdop
Open het slotplaatje op de tankdop, steek
de sleutel in het slot en draai hem dan 1/4
slag rechtsom. Het slot wordt ontgrendeld
en de tankdop kan worden verwijderd.
Sluiten van de tankdop
1. Druk de tankdop in positie met de sleu-
tel in het slot.
2. Draai de sleutel linksom naar de oor-
spronkelijke positie, neem hem uit en
sluit dan het slotplaatje.
OPMERKING:De tankdop kan alleen worden gesloten met
de sleutel in het slot. Bovendien kan de
sleutel niet worden uitgenomen als de
tankdop niet correct gesloten en vergren-deld is.
WAARSCHUWING
DWA11090
Controleer voor u gaat rijden of detankdop correct is afgesloten.
DAU13220
Brandstof Controleer of voldoende brandstof in de
brandstoftank aanwezig is. Steek om te tan-
ken het mondstuk van de pompslang in de
vulopening van de brandstoftank en vul tot
onderaan de vulpijp, zoals getoond in de af-
beelding.
WAARSCHUWING
DWA10880


Overvul de brandstoftank niet, an-
ders zal benzine uitstromen zodra
deze warm wordt en uitzet.


Mors geen brandstof op een heetmotorblok.
1. Slotplaatje tankdop
2. Ontgrendelen.
1. Vulpijp brandstoftank
2. Brandstofniveau
U5YUD2D0.book Page 12 Wednesday, September 13, 2006 9:47 AM

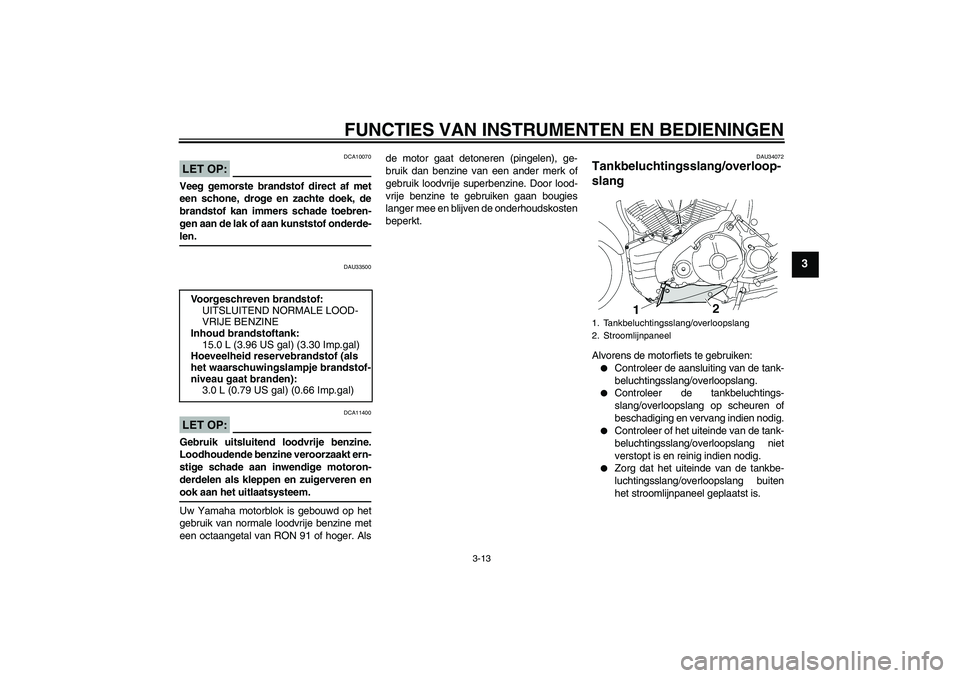

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-13
3
LET OP:
DCA10070
Veeg gemorste brandstof direct af met
een schone, droge en zachte doek, de
brandstof kan immers schade toebren-
gen aan de lak of aan kunststof onderde-len.
DAU33500
LET OP:
DCA11400
Gebruik uitsluitend loodvrije benzine.
Loodhoudende benzine veroorzaakt ern-
stige schade aan inwendige motoron-
derdelen als kleppen en zuigerveren enook aan het uitlaatsysteem.
Uw Yamaha motorblok is gebouwd op het
gebruik van normale loodvrije benzine met
een octaangetal van RON 91 of hoger. Alsde motor gaat detoneren (pingelen), ge-
bruik dan benzine van een ander merk of
gebruik loodvrije superbenzine. Door lood-
vrije benzine te gebruiken gaan bougies
langer mee en blijven de onderhoudskosten
beperkt.
DAU34072
Tankbeluchtingsslang/overloop-
slang Alvorens de motorfiets te gebruiken:

Controleer de aansluiting van de tank-
beluchtingsslang/overloopslang.


Controleer de tankbeluchtings-
slang/overloopslang op scheuren of
beschadiging en vervang indien nodig.


Controleer of het uiteinde van de tank-
beluchtingsslang/overloopslang niet
verstopt is en reinig indien nodig.


Zorg dat het uiteinde van de tankbe-
luchtingsslang/overloopslang buiten
het stroomlijnpaneel geplaatst is. Voorgeschreven brandstof:
UITSLUITEND NORMALE LOOD-
VRIJE BENZINE
Inhoud brandstoftank:
15.0 L (3.96 US gal) (3.30 Imp.gal)
Hoeveelheid reservebrandstof (als
het waarschuwingslampje brandstof-
niveau gaat branden):
3.0 L (0.79 US gal) (0.66 Imp.gal)
1. Tankbeluchtingsslang/overloopslang
2. Stroomlijnpaneel
U5YUD2D0.book Page 13 Wednesday, September 13, 2006 9:47 AM

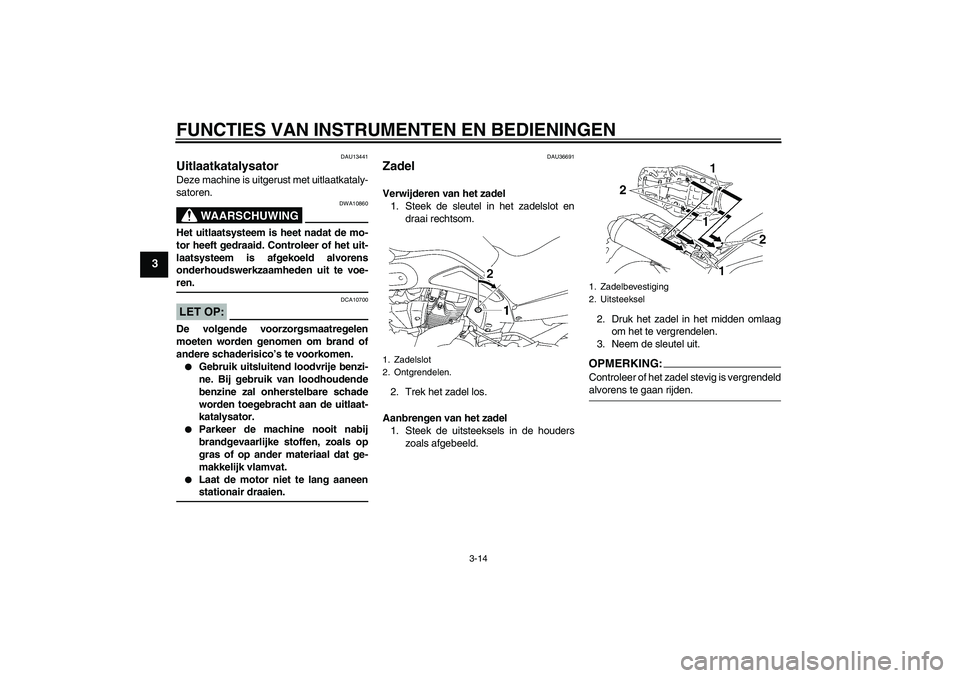

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-14
3
DAU13441
Uitlaatkatalysator Deze machine is uitgerust met uitlaatkataly-
satoren.
WAARSCHUWING
DWA10860
Het uitlaatsysteem is heet nadat de mo-
tor heeft gedraaid. Controleer of het uit-
laatsysteem is afgekoeld alvorens
onderhoudswerkzaamheden uit te voe-ren.LET OP:
DCA10700
De volgende voorzorgsmaatregelen
moeten worden genomen om brand of
andere schaderisico’s te voorkomen.

Gebruik uitsluitend loodvrije benzi-
ne. Bij gebruik van loodhoudende
benzine zal onherstelbare schade
worden toegebracht aan de uitlaat-
katalysator.


Parkeer de machine nooit nabij
brandgevaarlijke stoffen, zoals op
gras of op ander materiaal dat ge-
makkelijk vlamvat.


Laat de motor niet te lang aaneenstationair draaien.
DAU36691
Zadel Verwijderen van het zadel
1. Steek de sleutel in het zadelslot en
draai rechtsom.
2. Trek het zadel los.
Aanbrengen van het zadel
1. Steek de uitsteeksels in de houders
zoals afgebeeld.2. Druk het zadel in het midden omlaag
om het te vergrendelen.
3. Neem de sleutel uit.
OPMERKING:Controleer of het zadel stevig is vergrendeldalvorens te gaan rijden.
1. Zadelslot
2. Ontgrendelen.
1. Zadelbevestiging
2. Uitsteeksel
U5YUD2D0.book Page 14 Wednesday, September 13, 2006 9:47 AM

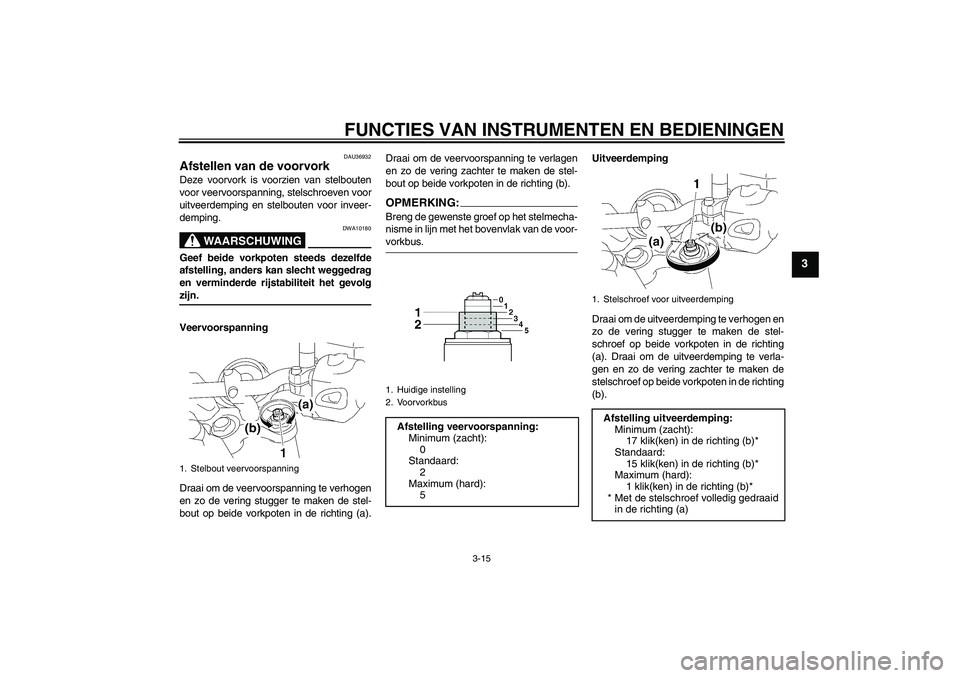

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-15
3
DAU36932
Afstellen van de voorvork Deze voorvork is voorzien van stelbouten
voor veervoorspanning, stelschroeven voor
uitveerdemping en stelbouten voor inveer-
demping.
WAARSCHUWING
DWA10180
Geef beide vorkpoten steeds dezelfde
afstelling, anders kan slecht weggedrag
en verminderde rijstabiliteit het gevolgzijn.
Veervoorspanning
Draai om de veervoorspanning te verhogen
en zo de vering stugger te maken de stel-
bout op beide vorkpoten in de richting (a).Draai om de veervoorspanning te verlagen
en zo de vering zachter te maken de stel-
bout op beide vorkpoten in de richting (b).
OPMERKING:Breng de gewenste groef op het stelmecha-
nisme in lijn met het bovenvlak van de voor-vorkbus.Uitveerdemping
Draai om de uitveerdemping te verhogen en
zo de vering stugger te maken de stel-
schroef op beide vorkpoten in de richting
(a). Draai om de uitveerdemping te verla-
gen en zo de vering zachter te maken de
stelschroef op beide vorkpoten in de richting
(b).
1. Stelbout veervoorspanning
1. Huidige instelling
2. Voorvorkbus
Afstelling veervoorspanning:
Minimum (zacht):
0
Standaard:
2
Maximum (hard):
5
1. Stelschroef voor uitveerdemping
Afstelling uitveerdemping:
Minimum (zacht):
17 klik(ken) in de richting (b)*
Standaard:
15 klik(ken) in de richting (b)*
Maximum (hard):
1 klik(ken) in de richting (b)*
* Met de stelschroef volledig gedraaid
in de richting (a)
U5YUD2D0.book Page 15 Wednesday, September 13, 2006 9:47 AM

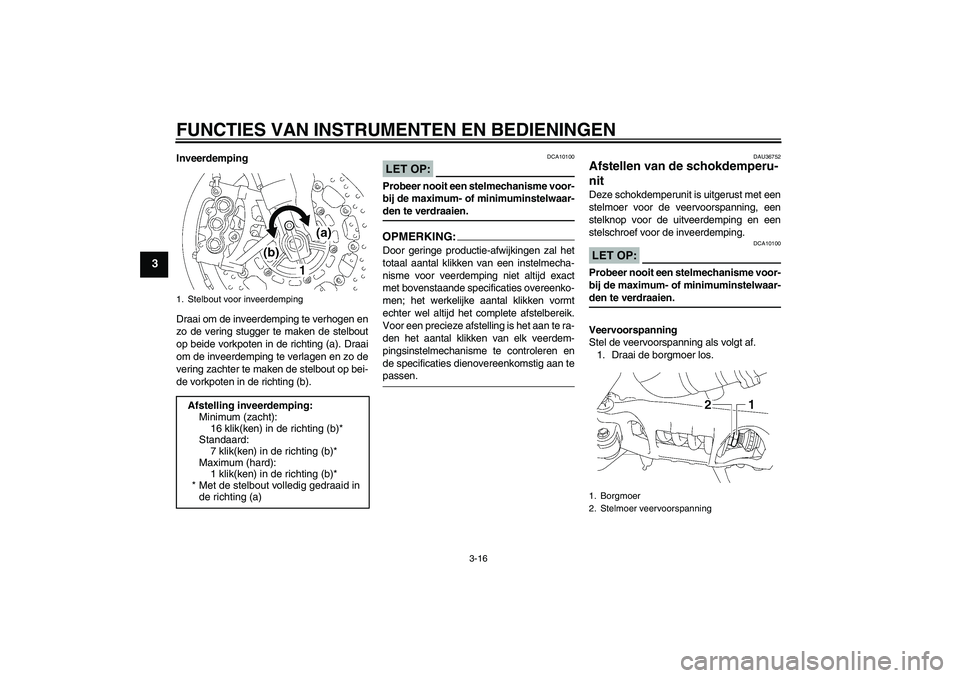

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-16
3
Inveerdemping
Draai om de inveerdemping te verhogen en
zo de vering stugger te maken de stelbout
op beide vorkpoten in de richting (a). Draai
om de inveerdemping te verlagen en zo de
vering zachter te maken de stelbout op bei-
de vorkpoten in de richting (b).
LET OP:
DCA10100
Probeer nooit een stelmechanisme voor-
bij de maximum- of minimuminstelwaar-den te verdraaien.OPMERKING:Door geringe productie-afwijkingen zal het
totaal aantal klikken van een instelmecha-
nisme voor veerdemping niet altijd exact
met bovenstaande specificaties overeenko-
men; het werkelijke aantal klikken vormt
echter wel altijd het complete afstelbereik.
Voor een precieze afstelling is het aan te ra-
den het aantal klikken van elk veerdem-
pingsinstelmechanisme te controleren en
de specificaties dienovereenkomstig aan tepassen.
DAU36752
Afstellen van de schokdemperu-
nit Deze schokdemperunit is uitgerust met een
stelmoer voor de veervoorspanning, een
stelknop voor de uitveerdemping en een
stelschroef voor de inveerdemping.LET OP:
DCA10100
Probeer nooit een stelmechanisme voor-
bij de maximum- of minimuminstelwaar-den te verdraaien.
Veervoorspanning
Stel de veervoorspanning als volgt af.
1. Draai de borgmoer los.
1. Stelbout voor inveerdempingAfstelling inveerdemping:
Minimum (zacht):
16 klik(ken) in de richting (b)*
Standaard:
7 klik(ken) in de richting (b)*
Maximum (hard):
1 klik(ken) in de richting (b)*
* Met de stelbout volledig gedraaid in
de richting (a)
1. Borgmoer
2. Stelmoer veervoorspanning
U5YUD2D0.book Page 16 Wednesday, September 13, 2006 9:47 AM
