YAMAHA MT-01 2007 Instructieboekje (in Dutch)

SPECIFICATIES
8-3
8
Achterlicht/remlicht unit:
LED
Voorste richtingaanwijzer:
12 V, 10.0 W × 2
Achterste richtingaanwijzer:
12 V, 10.0 W × 2
Parkeerlicht:
12 V, 5.0 W × 3
Kentekenverlichting:
12 V, 5.0 W × 1
Instrumentenverlichting:
LED
Controlelampje vrijstand:
LED
Controlelampje grootlicht:
LED
Controlelampje richtingaanwijzers:
LED
Controlelampje brandstofniveau:
LED
Waarschuwingslampje motorstoring:
LED
Controlelampje startblokkering:
LEDZekeringen:Hoofdzekering:
50.0 A
Koplampzekering:
15.0 A
Zekering signaleringssysteem:
10.0 A
Zekering ontstekingssysteem:
25.0 AZekering parkeerlichtcircuit:
10.0 A
Zekering koelvin voor uitlaatdemperkap:
15.0 A
Zekering ECU-circuit:
10.0 A
Zekering brandstofinjectiesysteem:
15.0 A
Backup-zekering:
10.0 A
Zekering automatisch decompressiesysteem:
15.0 A
U5YUD2D0.book Page 3 Wednesday, September 13, 2006 9:47 AM

GEBRUIKERSINFORMATIE
9-1
9
DAU26351
Identificatienummers Noteer het sleutelnummer, het voertuigi-
dentificatienummer en de modelinforma-
tiesticker in onderstaande ruimtes. Deze
nummers heeft u nodig om reserveonder-
delen bij een Yamaha dealer te bestellen of
wanneer uw machine is gestolen.
SLEUTELIDENTIFICATIE NUMMER:
VOERTUIGIDENTIFICATIE NUMMER:
MODELINFORMATIESTICKER:
DAU26381
Sleutelnummer
Het sleutelnummer is ingeslagen op het
sleutelplaatje. Noteer dit nummer in het
daartoe bestemde vakje en gebruik dit als
referentie bij het bestellen van een nieuwe
sleutel.
DAU26400
Voertuigidentificatienummer
Het voertuigidentificatienummer is ingesla-
gen op de balhoofdbuis. Noteer dit nummer
in het daartoe bestemde vakje.OPMERKING:Het voertuigidentificatienummer is bedoeld
voor identificatie van uw motorfiets en kan
worden gebruikt om uw motor in uw landaan te melden voor kentekenregistratie.
1. Sleutelnummer
2. Codeersleutel (rood bovendeel)
3. Standaardsleutels (zwart bovendeel)
1. Voertuigidentificatienummer
U5YUD2D0.book Page 1 Wednesday, September 13, 2006 9:47 AM

GEBRUIKERSINFORMATIE
9-2
9
DAU26480
Modelinformatiesticker
De modelinformatiesticker is onder het za-
del bevestigd aan het frame. (Zie pagina
3-14.) Noteer de informatie op deze sticker
in het daartoe bestemde vakje. Deze infor-
matie is nodig om reserve-onderdelen te
bestellen bij een Yamaha dealer.1. Modelinformatiesticker
U5YUD2D0.book Page 2 Wednesday, September 13, 2006 9:47 AM

INDEXAAandrijfketting, reinigen en smeren ...... 6-19
Accu ...................................................... 6-23
Achterlicht/remlicht unit ......................... 6-28
Afstelling remlichtschakelaar ................ 6-15
Antidiefstal-alarmsysteem (optie)............ 3-8BBagageriembevestiging ........................ 3-19
Banden.................................................. 6-12
Bougies, controleren ............................... 6-7
Brandstof............................................... 3-12
Brandstofverbruik, tips voor een zuinig ... 5-3CClaxonschakelaar ................................... 3-9
Contactslot/stuurslot ............................... 3-2
Controle- en waarschuwingslampjes ...... 3-3
Controlelampje grootlicht ........................ 3-4
Controlelampjes richtingaanwijzers ........ 3-3
Controlelampje startblokkering ............... 3-4
Controlelijst voor gebruik ........................ 4-2DDimlichtschakelaar .................................. 3-9EEXUP-systeem...................................... 3-19GGasgreep en gaskabel, controleren en
smeren................................................ 6-20
Gereedschapsset .................................... 6-1
Gloeilamp kentekenverlichting,
vervangen ........................................... 6-29
Gloeilamp richtingaanwijzer,
vervangen ........................................... 6-28IIdentificatienummers ............................... 9-1Inrijperiode .............................................. 5-3
KKabels, controleren en smeren............. 6-20
Klepspeling ........................................... 6-12
Koplampgloeilamp, vervangen ............. 6-26
Koppelingshendel ........................ 3-10, 6-15LLichtsignaalschakelaar ........................... 3-9
Locaties van onderdelen ........................ 2-1
Luchtfilterelement ................................. 6-11MMatkleur, let op ....................................... 7-1
Modelinformatiesticker............................ 9-2
Motorolie en oliefilterpatroon .................. 6-8
Multifunctioneel display .......................... 3-5NNoodstopschakelaar ............................... 3-9OOndersteunen van de motorfiets .......... 6-31PParkeerlichtgloeilamp, vervangen ........ 6-30
Parkeren ................................................. 5-4
Periodiek smeer- en
onderhoudsschema.............................. 6-2
Problemen oplossen ............................. 6-31RRem- en koppelingshendels,
controleren en smeren ....................... 6-21
Rem- en koppelingsvloeistof,
verversen ........................................... 6-17
Rem- en schakelpedalen,
controleren en smeren ....................... 6-20
Remhendel ........................................... 3-11
Rempedaal ........................................... 3-11Remvloeistofniveau, controleren ........... 6-16
Richtingaanwijzerschakelaar................... 3-9
SSchakelaar alarmverlichting .................... 3-9
Schakelen ............................................... 5-2
Schakelpedaal....................................... 3-11
Schokdemperunit, afstellen ................... 3-16
Sleutelnummer ........................................ 9-1
Spanning aandrijfketting........................ 6-18
Specificaties ............................................ 8-1
Stalling .................................................... 7-4
Startblokkeersysteem.............................. 3-1
Starten van de motor............................... 5-1
Startknop ................................................. 3-9
Startspersysteem .................................. 3-20
Storingzoekschema............................... 6-32
Stroomlijnpaneel, verwijderen en
aanbrengen........................................... 6-6
Stuurschakelaars .................................... 3-9
Stuursysteem, controleren .................... 6-22TTankbeluchtingsslang/overloopslang .... 3-13
Tankdop ................................................ 3-12UUitlaatkatalysator................................... 3-14VVeiligheidsinformatie ............................... 1-1
Verzorging ............................................... 7-1
Voertuigidentificatienummer.................... 9-1
Voor- en achterremblokken
controleren .......................................... 6-16
Voorvork, afstellen ................................ 3-15
Voorvork, controleren ............................ 6-22
Vrije slag gaskabel, controleren ............ 6-11
U5YUD2D0.book Page 1 Wednesday, September 13, 2006 9:47 AM

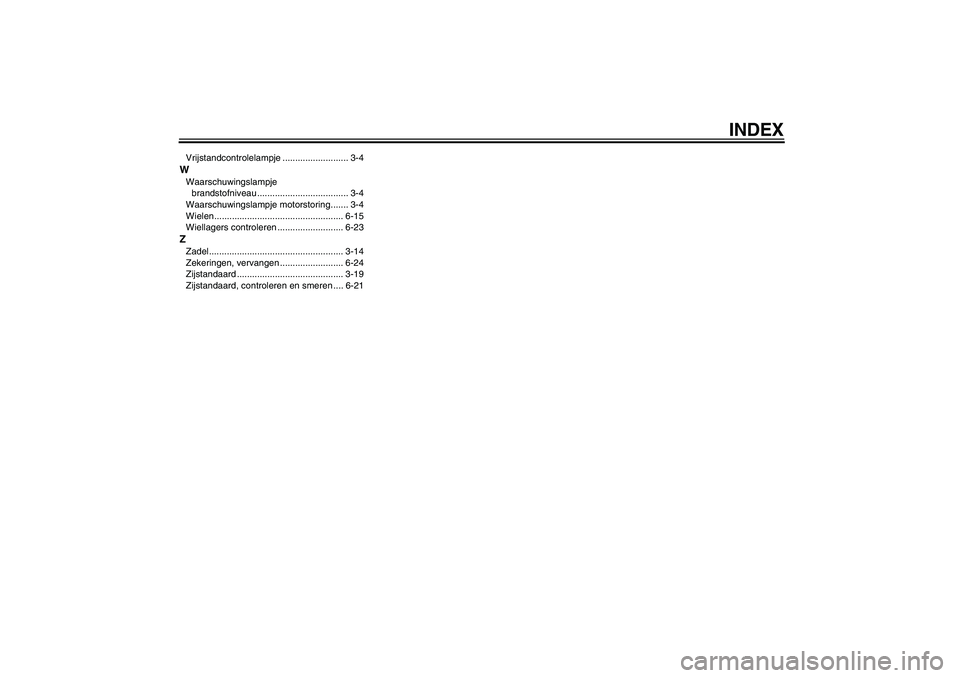

INDEX
Vrijstandcontrolelampje .......................... 3-4WWaarschuwingslampje
brandstofniveau .................................... 3-4
Waarschuwingslampje motorstoring....... 3-4
Wielen................................................... 6-15
Wiellagers controleren .......................... 6-23ZZadel..................................................... 3-14
Zekeringen, vervangen ......................... 6-24
Zijstandaard .......................................... 3-19
Zijstandaard, controleren en smeren .... 6-21
U5YUD2D0.book Page 2 Wednesday, September 13, 2006 9:47 AM

A5-yoko_Blank.fm Page 1 Tuesday, April 8, 2003 11:43 AM

A5-yoko_Blank.fm Page 1 Tuesday, April 8, 2003 11:43 AM

YAMAHA MOTOR CO., LTD.
PRINTED IN THE NETHERLANDS
2006.09
