PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-29
6
DAU36810

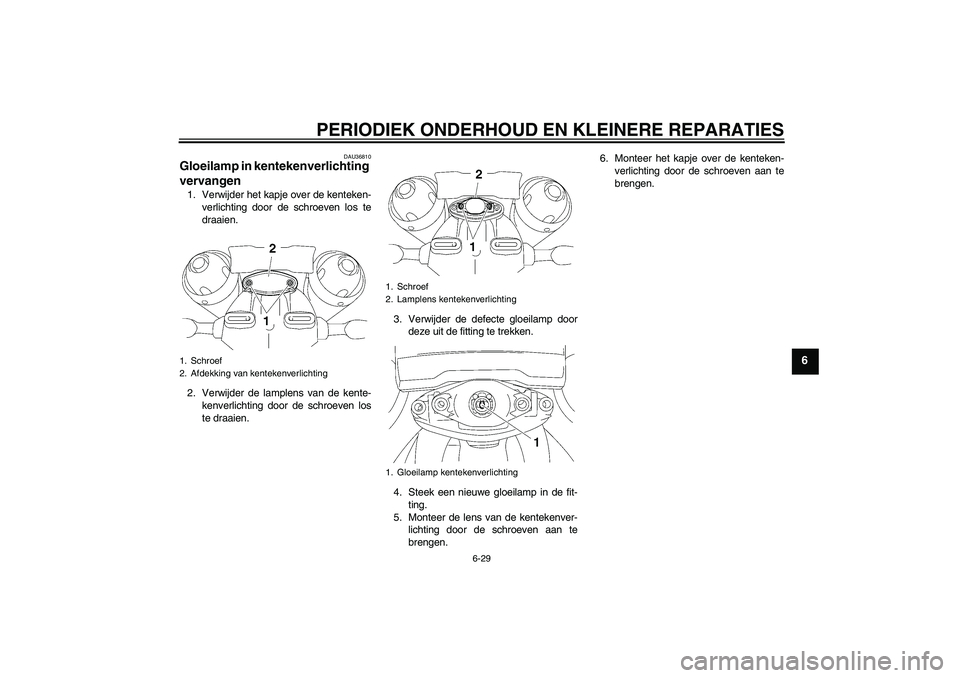

Gloeilamp in kentekenverlichting
vervangen 1. Verwijder het kapje over de kenteken-
verlichting door de schroeven los te
draaien.
2. Verwijder de lamplens van de kente-
kenverlichting door de schroeven los
te draaien.3. Verwijder de defecte gloeilamp door
deze uit de fitting te trekken.
4. Steek een nieuwe gloeilamp in de fit-
ting.
5. Monteer de lens van de kentekenver-
lichting door de schroeven aan te
brengen.6. Monteer het kapje over de kenteken-
verlichting door de schroeven aan te
brengen.1. Schroef
2. Afdekking van kentekenverlichting
1. Schroef
2. Lamplens kentekenverlichting
1. Gloeilamp kentekenverlichting
U5YUD2D0.book Page 29 Wednesday, September 13, 2006 9:47 AM
Page 72 of 88
PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-30
6
DAU36840
Vervangen van een parkeerlicht-
gloeilamp Dit model is voorzien van drie parkeerlich-
ten. Vervang een parkeerlichtgloeilamp als
volgt als deze is doorgebrand.
1. Verwijder de koplampunit door de bou-
ten aan beide zijden los te halen.
OPMERKIN
G:
Sla de stappen 2 en 7 over als alleen deparkeerlichtgloeilamp A wordt vervangen.
2. Verwijder om parkeerlichtgloeilamp B
of C te vervangen de steun en het zij-
paneel aan de desbetreffende zijde
van de koplampunit door de schroe-
ven te verwijderen.3. Verwijder de lampfitting (samen met
de gloeilamp) door deze linksom te
draaien.
4. Verwijder de defecte gloeilamp door
deze uit te trekken.
1. Parkeerlichtgloeilamp A
2. Parkeerlichtgloeilamp B
3. Parkeerlichtgloeilamp C
1. Bout
1. Schroef
2. Steun zijpaneel koplampunit
3. Zijpaneel koplampunit
1. Fitting parkeerlichtgloeilamp
U5YUD2D0.book Page 30 Wednesday, September 13, 2006 9:47 AM
Page 73 of 88
PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-31
6
5. Steek een nieuwe gloeilamp in de fit-
ting.
6. Breng de lampfitting aan (samen met
de gloeilamp) door deze rechtsom te
draaien.
7. Plaats het zijpaneel en de steun door
de schroeven vast te draaien.
8. Monteer de koplampunit door de bou-
ten aan te brengen.
DAU24350
Ondersteunen van de motorfiets Dit model is niet voorzien van een midden-
bok, neem daarom de volgende voorzorgs-
maatregelen in acht bij het verwijderen van
het voor- en achterwiel of bij het uitvoeren
van ander onderhoud waarbij de motorfiets
rechtop moet staan. Controleer of de motor-
fiets stabiel en horizontaal staat alvorens
onderhoud te verrichten. Onder het motor-
blok kan een stevige houten kist gezet wor-
den voor extra stabiliteit.
Onderhoud aan het voorwiel
1. Stabiliseer de achterzijde van de mo-
torfiets met een motorstandaard of, als
geen andere standaard voorhanden
is, door een krik te plaatsen onder het
frame aan de voorzijde van het achter-
wiel.
2. Breng het voorwiel los van de grond
met gebruik van een motorfietsstan-
daard.
Verwijderen van het achterwiel
Breng het achterwiel los van de grond met
een motorfietsstandaard of, als deze niet
voorhanden is, door een krik te plaatsen on-
der beide zijden van het frame aan de voor-
zijde van het achterwiel, of onder beide
uiteinden van de achterbrug.
DAU25850
Problemen oplossen Yamaha motorfietsen ondergaan een gron-
dige inspectie voordat ze vanaf de fabriek
op transport gaan, maar tijdens gebruik
kunnen toch storingen optreden. Proble-
men in de brandstof-, compressie- of ont-
stekingssystemen kunnen bijvoorbeeld de
oorzaak zijn van slecht starten of een afna-
me in motorvermogen.
In het volgende storingzoekschema is een
snelle en gemakkelijke werkwijze weerge-
geven om deze vitale systemen zelf te kun-
nen controleren. Ga met uw motorfiets
echter wel naar een Yamaha dealer als re-
paraties nodig zijn, hier zijn vakkundige
monteurs aanwezig die beschikken over het
benodigde gereedschap en de ervaring en
vakkennis om het nodige onderhoud aan de
machine correct te verrichten.
Gebruik uitsluitend originele Yamaha ver-
vangingsonderdelen. Niet-originele onder-
delen lijken misschien op Yamaha
onderdelen maar zijn toch vaak van minde-
re kwaliteit en hebben een kortere levens-
duur, zodat dan later mogelijk toch dure
reparaties nodig zijn.
1. Parkeerlichtgloeilamp
U5YUD2D0.book Page 31 Wednesday, September 13, 2006 9:47 AM
Page 74 of 88
PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-32
6
DAU42600
Storingzoekschema
WAARSCHUWING
DWA10840
Houd open vuur uit de buurt en rook niet terwijl het brandstofsysteem wordt getest of hieraan wordt gewerkt.
Controleer het
brandstofniveau in de
brandstoftank.1. Brandstof
Er is voldoende brandstof aanwezig.
Er is geen brandstof aanwezig.
Controleer de compressie.
Vul brandstof bij.
De motor start niet.
Controleer de compressie.
Bedien de elektrische
startknop.2. Compressie
Er is compressie.
Er is geen compressie.
Controleer de ontsteking.
Vraag een Yamaha dealer de
machine te controleren.
Verwijder de bougies en
controleer de elektroden.3. Ontsteking
Schoonvegen met een droge doek. Stel de
elektrodenafstand van de bougies af of vervang de bougies.
Vraag een Yamaha dealer de machine te controleren.
De motor start niet. Vraag een
Yamaha dealer de machine te
controleren.
De motor start niet. Controleer de accu.
Bedien de elektrische
startknop.4. Accu
De motor draait snel rond.
De motor draait langzaam rond.
De accu is in orde.Controleer de aansluitingen van de
accukabels en laad de accu indien nodig.
DroogNat
Bedien de elektrische startknop.
U5YUD2D0.book Page 32 Wednesday, September 13, 2006 9:47 AM
Page 75 of 88
VERZORGING EN STALLING VAN DE MOTORFIETS
7-1
7
DAU37833
Matkleur, let op LET OP:
DCA15192
Sommige modellen zijn uitgerust met
matkleurige onderdelen. Raadpleeg een
Yamaha dealer voor advies over wat
voor producten gebruikt moeten worden
om het voertuig te reinigen. Het gebruik
van een borsteltje, chemische produc-
ten of reinigingsmiddelen tijdens het rei-
nigen van deze onderdelen kan het
oppervlak bekrassen of beschadigen.
Ook was moet niet worden aangebrachtop een van de matkleurige onderdelen.
DAU36901
Verzorging De open constructie van een motorfiets
maakt de fraaie techniek beter zichtbaar,
maar de machine is hierdoor ook meer
kwetsbaar. Er kan sprake zijn van roestvor-
ming en corrosie, ook al zijn hoogwaardige
componenten gebruikt. Een roestige uitlaat-
pijp valt bij een auto niet zo op, bij een mo-
torfiets is dit echter nadelig voor de algehele
aanblik. Regelmatige en correcte verzor-
ging is niet alleen vereist volgens de garan-
tiebepalingen, maar verzekert ook een fraai
uiterlijk van de motorfiets, verlengt de le-
vensduur en verbetert de prestaties.
Alvorens te reinigen
1. Dek de uitlaatdemperopeningen af
met een plastic zak nadat de motor is
afgekoeld.
2. Controleer of alle doppen en afdek-
pluggen, ook de bougiedoppen, en
alle elektrische stekkers en aansluitin-
gen stevig zijn bevestigd.
3. Verwijder hardnekkige vervuiling, zo-
als verbrande olie op het carter, met
een ontvetter en een borstel, maar ge-
bruik dergelijke producten nooit op af-
dichtingen, pakkingen, tandwielen, de
aandrijfketting en de wielassen. Spoel
vuil en ontvetter altijd af met water.Reinigen
LET OP:
DCA15090
Vermijd het gebruik van sterke en
bijtende wielreinigingsmiddelen,
vooral bij spaakwielen. Als dergelij-
ke producten toch worden gebruikt
om hardnekkig vuil los te maken,
laat het reinigingsmiddel dan niet
langer inwerken dan is vermeld in
de gebruiksinstructies. Spoel ver-
volgens grondig na met water, laat
direct drogen en breng daarna een
corrosiewerende spray aan.
Bij verkeerd reinigen kunnen de
kuipruit, de stroomlijnpanelen, fra-
mepanelen en andere kunststof de-
len en de uitlaatdempers worden
beschadigd. Gebruik alleen een
zachte, schone doek of een spons
met zachte zeep en water om kunst-
stof delen te reinigen. Als de uitlaat-
dempers met gebruik van zachte
zeep niet echt schoon worden, kan
een zachte borstel met een basisch
product worden gebruikt.
Gebruik geen bijtende chemische
reinigingsmiddelen op kunststof
delen of op de uitlaatdempers. Ver-
mijd het gebruik van doeken of
sponzen die in contact zijn geweest
U5YUD2D0.book Page 1 Wednesday, September 13, 2006 9:47 AM
Page 76 of 88

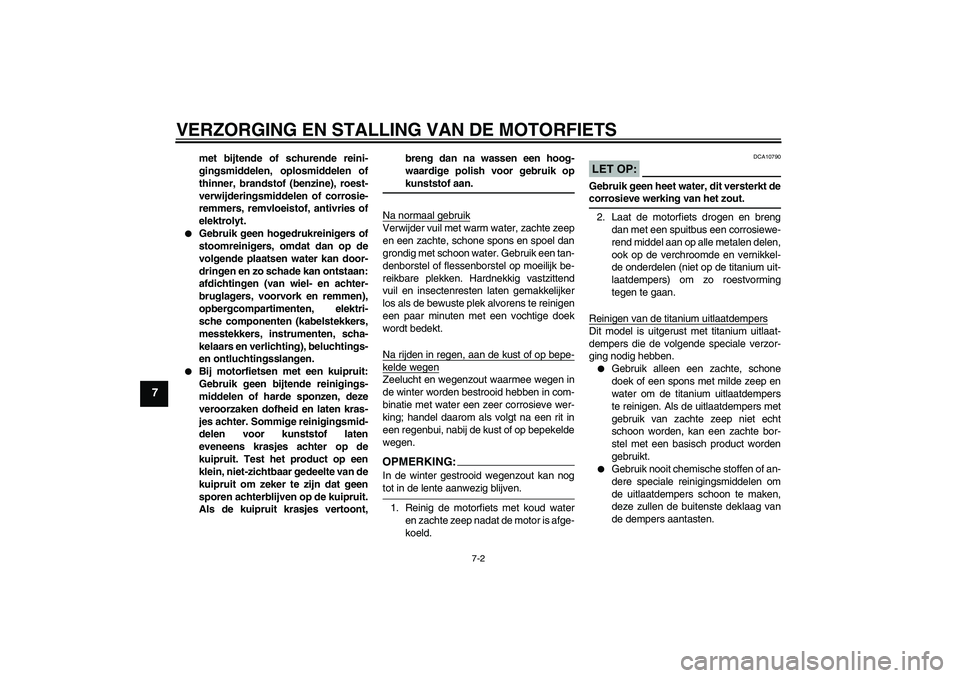

VERZORGING EN STALLING VAN DE MOTORFIETS
7-2
7
met bijtende of schurende reini-
gingsmiddelen, oplosmiddelen of
thinner, brandstof (benzine), roest-
verwijderingsmiddelen of corrosie-
remmers, remvloeistof, antivries of
elektrolyt.
Gebruik geen hogedrukreinigers of
stoomreinigers, omdat dan op de
volgende plaatsen water kan door-
dringen en zo schade kan ontstaan:
afdichtingen (van wiel- en achter-
bruglagers, voorvork en remmen),
opbergcompartimenten, elektri-
sche componenten (kabelstekkers,
messtekkers, instrumenten, scha-
kelaars en verlichting), beluchtings-
en ontluchtingsslangen.
Bij motorfietsen met een kuipruit:
Gebruik geen bijtende reinigings-
middelen of harde sponzen, deze
veroorzaken dofheid en laten kras-
jes achter. Sommige reinigingsmid-
delen voor kunststof laten
eveneens krasjes achter op de
kuipruit. Test het product op een
klein, niet-zichtbaar gedeelte van de
kuipruit om zeker te zijn dat geen
sporen achterblijven op de kuipruit.
Als de kuipruit krasjes vertoont,breng dan na wassen een hoog-
waardige polish voor gebruik op
kunststof aan.
Na normaal gebruik
Verwijder vuil met warm water, zachte zeep
en een zachte, schone spons en spoel dan
grondig met schoon water. Gebruik een tan-
denborstel of flessenborstel op moeilijk be-
reikbare plekken. Hardnekkig vastzittend
vuil en insectenresten laten gemakkelijker
los als de bewuste plek alvorens te reinigen
een paar minuten met een vochtige doek
wordt bedekt.
Na rijden in regen, aan de kust of op bepe-kelde wegenZeelucht en wegenzout waarmee wegen in
de winter worden bestrooid hebben in com-
binatie met water een zeer corrosieve wer-
king; handel daarom als volgt na een rit in
een regenbui, nabij de kust of op bepekelde
wegen.OPMERKING:In de winter gestrooid wegenzout kan nogtot in de lente aanwezig blijven.
1. Reinig de motorfiets met koud water
en zachte zeep nadat de motor is afge-
koeld.
LET OP:
DCA10790
Gebruik geen heet water, dit versterkt decorrosieve werking van het zout.
2. Laat de motorfiets drogen en breng
dan met een spuitbus een corrosiewe-
rend middel aan op alle metalen delen,
ook op de verchroomde en vernikkel-
de onderdelen (niet op de titanium uit-
laatdempers) om zo roestvorming
tegen te gaan.
Reinigen van de titanium uitlaatdempersDit model is uitgerust met titanium uitlaat-
dempers die de volgende speciale verzor-
ging nodig hebben.
Gebruik alleen een zachte, schone
doek of een spons met milde zeep en
water om de titanium uitlaatdempers
te reinigen. Als de uitlaatdempers met
gebruik van zachte zeep niet echt
schoon worden, kan een zachte bor-
stel met een basisch product worden
gebruikt.
Gebruik nooit chemische stoffen of an-
dere speciale reinigingsmiddelen om
de uitlaatdempers schoon te maken,
deze zullen de buitenste deklaag van
de dempers aantasten.
U5YUD2D0.book Page 2 Wednesday, September 13, 2006 9:47 AM
Page 77 of 88
VERZORGING EN STALLING VAN DE MOTORFIETS
7-3
7
Al heel geringe hoeveelheden olie, zo-
als afkomstig van vingerafdrukken of
van met olie besmeurde poetsdoeken,
zullen vlekken achterlaten op de tita-
nium dempers, maar deze vlekken
kunnen met een zachte zeep worden
verwijderd.
De door hitte veroorzaakte verkleurin-
gen op het gedeelte van de uitlaatpijp
naar de titanium uitlaatdempers zijn
normaal en kunnen niet worden verwij-
derd.
Na reiniging
1. Droog de motorfiets met een zeemle-
ren lap of een vochtabsorberende
doek.
2. Laat de aandrijfketting direct drogen
en smeer hem om roestvorming te
voorkomen.
3. Gebruik een chroompolish om ver-
chroomde, aluminium en roestvrijsta-
len delen te laten glanzen.
4. Het is aan te bevelen om met een
spuitbus een corrosiewerend middel
aan te brengen op alle metalen delen,
ook op verchroomde en vernikkelde
componenten, om zo corrosie te voor-
komen.5. Gebruik oliespray als universeel
schoonmaakmiddel om eventueel nog
achtergebleven vuil te verwijderen.
6. Werk kleine lakbeschadigingen bij ver-
oorzaakt door steenslag e.d.
7. Zet alle gelakte oppervlakken in de
was.
8. Laat de motorfiets volledig drogen al-
vorens te stallen of af te dekken.
WAARSCHUWING
DWA11130
Controleer of er geen olie of was op
de wielen of de remmen zit.
Reinig de remschijven en remvoe-
ringen indien nodig met een norma-
le remschijfreiniger of aceton en
spoel de banden schoon met lauw
water en een mild reinigingsmiddel.
Test de remwerking en het wegge-
drag van de motorfiets in bochtenvoordat u de snelheid opvoert.
LET OP:
DCA10800
Breng een geringe hoeveelheid
oliespray en was aan en verwijder
overtollige hoeveelheden.
Breng oliespray of was nooit aan op
rubber of kunststof delen, behandel
deze met een daartoe bestemd ver-
zorgingsmiddel.
Vermijd het gebruik van schurende
poetsmiddelen, deze tasten de lakaan.
OPMERKING:Vraag een Yamaha dealer om advies overde te gebruiken producten.
U5YUD2D0.book Page 3 Wednesday, September 13, 2006 9:47 AM
Page 78 of 88
VERZORGING EN STALLING VAN DE MOTORFIETS
7-4
7
DAU26201
Stalling Korte termijn
Stal uw motorfiets steeds op een koele en
droge plek en bescherm indien nodig tegen
stof met een luchtdoorlatende stallinghoes.LET OP:
DCA10810
Als de motorfiets wordt gestald in
een slecht geventileerde ruimte of
in vochtige toestand wordt afgedekt
met een hoes of een dekzeil, zal wa-
ter en vocht kunnen binnendringen
en roestvorming veroorzaken.
Voorkom corrosie door de machine
niet te stallen in een vochtige kel-
der, een stal (i.v.m. de aanwezig-
heid van ammoniakdamp) en in een
opslagruimte voor sterke chemica-liën.
Lange termijn
Alvorens uw motorfiets gedurende meerde-
re maanden aaneen te stallen:
1. Volg alle instructies op in de paragraaf
“Verzorging” in dit hoofdstuk.2. Vul de brandstoftank en voeg een sta-
bilisatoradditief (indien verkrijgbaar)
toe om roestvorming in de tank en ach-
teruitgang van de brandstof te voorko-
men.
3. Voer de volgende stappen uit om de
cilinders, de zuigerveren etc. te be-
schermen tegen corrosie.
a. Verwijder de bougiedoppen en de
bougies.
b. Giet een theelepel motorolie in elk
bougiegat.
c. Breng de bougiedoppen aan op de
bougies en leg dan de bougies zo-
danig op de cilinderkop dat de
elektroden aan massa liggen. (Dit
voorkomt vonken tijdens de vol-
gende stap.)
d. Laat de motor een paar keer rond-
draaien op de startmotor. (De cilin-
derwanden worden zo geolied.)
e. Haal de bougiedoppen los van de
bougies en breng dan de bougies
en de bougiedoppen weer aan.
WAARSCHUWING
DWA10950
Om schade of letsel door vonkvorming
te voorkomen, moeten de bougie-elek-
troden aan massa liggen terwijl de motorwordt rondgedraaid.4. Smeer alle bedieningskabels en
scharnierpunten van alle hendels en
pedalen en van de zijstandaard/mid-
denbok.
5. Controleer de bandspanning en corri-
geer deze indien nodig en breng dan
de motorfiets omhoog, zodat beide
wielen los van de grond zijn. Een an-
dere mogelijkheid is de wielen elke
maand iets te draaien, zodat de ban-
den niet op één gedeelte sterker ach-
teruitgaan.
6. Dek de uitlaatdemperopeningen af
met een plastic zak om te voorkomen
dat vocht kan binnendringen.
7. Verwijder de accu en laad deze volle-
dig bij. Berg de accu op een koele en
droge plek op en laad hem eens per
maand bij. Berg de accu niet op een
zeer warme of koude plek op [minder
dan 0 °C (30 °F) of meer dan 30 °C (90
°F)]. Zie pagina 6-23 voor meer infor-
matie over het opbergen van de accu.
OPMERKING:Voer eventueel benodigde reparaties uitvoordat u uw motorfiets stalt.
U5YUD2D0.book Page 4 Wednesday, September 13, 2006 9:47 AM
Page 79 of 88
SPECIFICATIES
8-1
8
Afmetingen:Totale lengte:
2185 mm (86.0 in)
Totale breedte:
800 mm (31.5 in)
Totale hoogte:
1105 mm (43.5 in)
Zadelhoogte:
825 mm (32.5 in)
Wielbasis:
1525 mm (60.0 in)
Grondspeling:
145 mm (5.71 in)
Kleinste draaicirkel:
3200 mm (126.0 in)Gewicht:Incl. olie en brandstof:
262.0 kg (578 lb)Motor:Type motor:
Luchtgekoeld, 4-takt, OHV
Cilinderopstelling:
2-cilinder, V-blok
Slagvolume:
1670.0 cm³
Boring × slag:
97.0 × 113.0 mm (3.82 × 4.45 in)
Compressieverhouding:
8.40 :1
Startsysteem:
Elektrische startmotor
Smeersysteem:
Dry sump
Motorolie:Type:
SAE20W40
Aanbevolen kwaliteit motorolie:
Type API service SG of hoger, JASO MA
norm
Hoeveelheid motorolie:
Zonder vervanging van oliefilterpatroon:
3.70 L (3.91 US qt) (3.26 Imp.qt)
Met vervanging van oliefilterpatroon:
4.10 L (4.33 US qt) (3.61 Imp.qt)Luchtfilter:Luchtfilterelement:
Papieren element met oliecoatingBrandstof:Aanbevolen brandstof:
Uitsluitend normale loodvrije benzine
Inhoud brandstoftank:
15.0 L (3.96 US gal) (3.30 Imp.gal)
Hoeveelheid reservebrandstof:
3.0 L (0.79 US gal) (0.66 Imp.gal)Brandstofinjectie:Fabrikant:
NIPPON INJECTOR
Model/hoeveelheid:
INP-101/2Bougie(s):Fabrikant/model:
NGK/DPR7EA-9
Fabrikant/model:
DENSO/X22EPR-U9
Elektrodenafstand:
0.8–0.9 mm (0.031–0.035 in)
Koppeling:Type koppeling:
Nat, meervoudige plaatVersnellingsbak:Primair reductiesysteem:
Recht tandwiel
Primaire reductieverhouding:
71/48 (1.479)
Secundair reductiesysteem:
Kettingaandrijving
Secundaire reductieverhouding:
39/17 (2.294)
Type versnellingbak:
Constant mesh, 5 versnellingen
Bediening:
Bediening met linkervoet
Overbrengingsverhoudingen:
1e:
38/16 (2.375)
2e:
30/19 (1.579)
3e:
29/25 (1.160)
4e:
24/25 (0.960)
5e:
24/30 (0.800)Chassis:Type frame:
Dubbel wiegframe
Spoorhoek:
25.00 graad
Naspoor:
103.0 mm (4.06 in)
U5YUD2D0.book Page 1 Wednesday, September 13, 2006 9:47 AM
Page 80 of 88
SPECIFICATIES
8-2
8
Voorband:Type:
Tubeless
Maat:
120/70 ZR17 M/C (58W)
Fabrikant/model:
METZELER/ROADTEC Z6 E FRONT
Fabrikant/model:
MICHELIN/PILOT ROAD SAchterband:Type:
Tubeless
Maat:
190/50 ZR17 M/C (73W)
Fabrikant/model:
METZELER/ROADTEC Z6 E
Fabrikant/model:
MICHELIN/PILOT ROADBelading:Maximale belasting:
199 kg (439 lb)
(Totaal gewicht van bestuurder, passagier,
bagage en accessoires)Bandenspanning (gemeten aan koude
banden):Gewichtsverdeling:
0–90 kg (0–198 lb)
Voor:
250 kPa (36 psi) (2.50 kgf/cm²)
Achter:
290 kPa (42 psi) (2.90 kgf/cm²)
Gewichtsverdeling:
90–199 kg (198–439 lb)Voor:
250 kPa (36 psi) (2.50 kgf/cm²)
Achter:
290 kPa (42 psi) (2.90 kgf/cm²)
Rijden met hoge snelheid:
Voor:
250 kPa (36 psi) (2.50 kgf/cm²)
Achter:
290 kPa (42 psi) (2.90 kgf/cm²)
Voorwiel:Type wiel:
Gietwiel
Velgmaat:
17M/C x MT3.50Achterwiel:Type wiel:
Gietwiel
Velgmaat:
17M/C x MT6.00Voorrem:Type:
Dubbele schijfrem
Bediening:
Bediening met rechterhand
Aanbevolen remvloeistof:
DOT 4Achterrem:Type:
Enkele schijfrem
Bediening:
Bediening met rechtervoet
Aanbevolen remvloeistof:
DOT 4
Voorwielophanging:Type:
Telescoopvork
Veer/schokdempertype:
Schroefveer/oliedemper
Veerweg:
120.0 mm (4.72 in)Achterwielophanging:Type:
Achterbrug (link-ophanging)
Veer/schokdempertype:
Schroefveer/gas-oliedemper
Veerweg:
117.0 mm (4.61 in)Elektrische installatie:Ontstekingssysteem:
Transistorontsteking (digitaal)
Laadsysteem:
Wisselstroomdynamo met permanente
magnetenAccu:Model:
GT14B-4
Voltage, capaciteit:
12 V, 12.0 AhKoplamp:Type gloeilamp:
HalogeenlampGloeilampen voltage, wattage × aantal:Dimlicht:
12 V, 51.0 W × 1
Grootlicht:
12 V, 55.0 W × 1
U5YUD2D0.book Page 2 Wednesday, September 13, 2006 9:47 AM
