FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-7
3

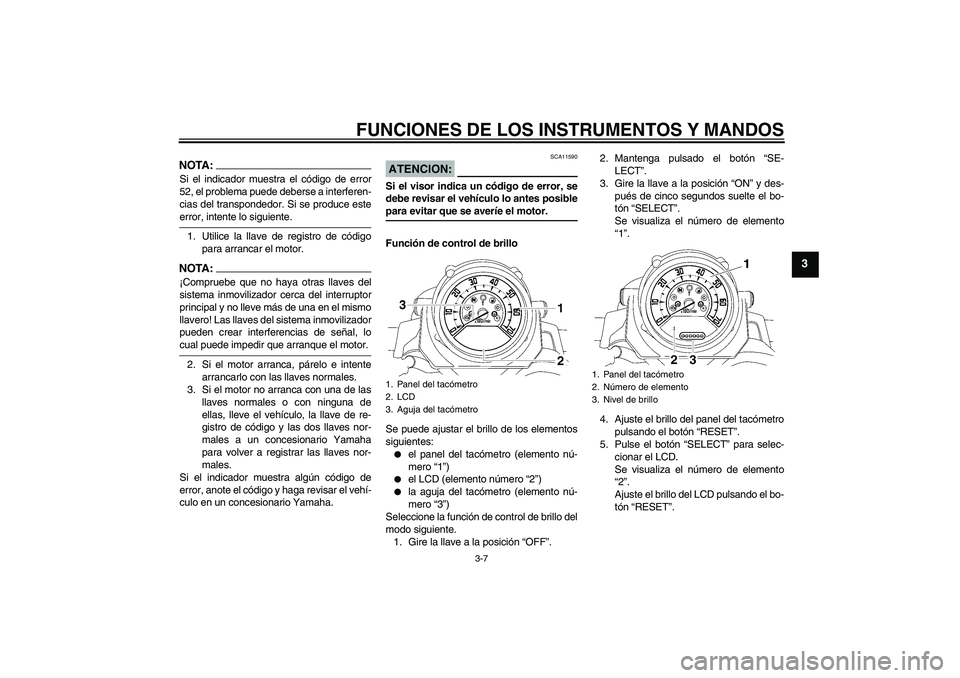

NOTA:Si el indicador muestra el código de error
52, el problema puede deberse a interferen-
cias del transpondedor. Si se produce esteerror, intente lo siguiente.
1. Utilice la llave de registro de código
para arrancar el motor.NOTA:¡Compruebe que no haya otras llaves del
sistema inmovilizador cerca del interruptor
principal y no lleve más de una en el mismo
llavero! Las llaves del sistema inmovilizador
pueden crear interferencias de señal, locual puede impedir que arranque el motor.
2. Si el motor arranca, párelo e intente
arrancarlo con las llaves normales.
3. Si el motor no arranca con una de las
llaves normales o con ninguna de
ellas, lleve el vehículo, la llave de re-
gistro de código y las dos llaves nor-
males a un concesionario Yamaha
para volver a registrar las llaves nor-
males.
Si el indicador muestra algún código de
error, anote el código y haga revisar el vehí-
culo en un concesionario Yamaha.
ATENCION:
SCA11590
Si el visor indica un código de error, se
debe revisar el vehículo lo antes posiblepara evitar que se averíe el motor.
Función de control de brillo
Se puede ajustar el brillo de los elementos
siguientes:

el panel del tacómetro (elemento nú-
mero “1”)


el LCD (elemento número “2”)


la aguja del tacómetro (elemento nú-
mero “3”)
Seleccione la función de control de brillo del
modo siguiente.
1. Gire la llave a la posición “OFF”.2. Mantenga pulsado el botón “SE-
LECT”.
3. Gire la llave a la posición “ON” y des-
pués de cinco segundos suelte el bo-
tón “SELECT”.
Se visualiza el número de elemento
“1”.
4. Ajuste el brillo del panel del tacómetro
pulsando el botón “RESET”.
5. Pulse el botón “SELECT” para selec-
cionar el LCD.
Se visualiza el número de elemento
“2”.
Ajuste el brillo del LCD pulsando el bo-
tón “RESET”.
1. Panel del tacómetro
2. LCD
3. Aguja del tacómetro
1. Panel del tacómetro
2. Número de elemento
3. Nivel de brillo
U5YUS2S0.book Page 7 Wednesday, September 13, 2006 9:50 AM

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-8
3

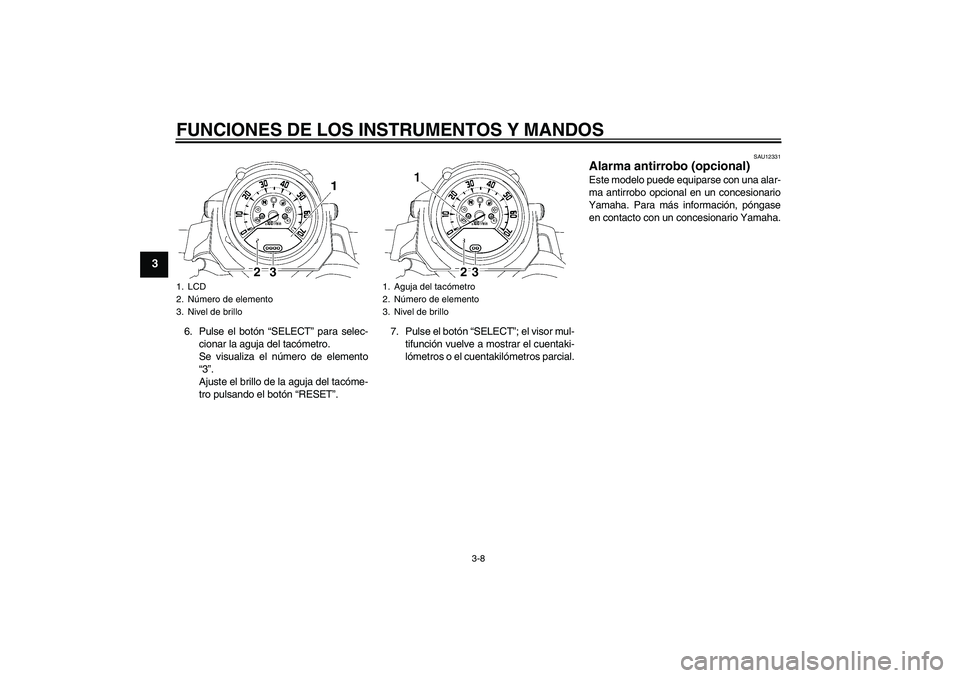

6. Pulse el botón “SELECT” para selec-
cionar la aguja del tacómetro.
Se visualiza el número de elemento
“3”.
Ajuste el brillo de la aguja del tacóme-
tro pulsando el botón “RESET”.7. Pulse el botón “SELECT”; el visor mul-
tifunción vuelve a mostrar el cuentaki-
lómetros o el cuentakilómetros parcial.
SAU12331
Alarma antirrobo (opcional) Este modelo puede equiparse con una alar-
ma antirrobo opcional en un concesionario
Yamaha. Para más información, póngase
en contacto con un concesionario Yamaha.
1. LCD
2. Número de elemento
3. Nivel de brillo
1. Aguja del tacómetro
2. Número de elemento
3. Nivel de brillo
U5YUS2S0.book Page 8 Wednesday, September 13, 2006 9:50 AM

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-9
3
SAU12347

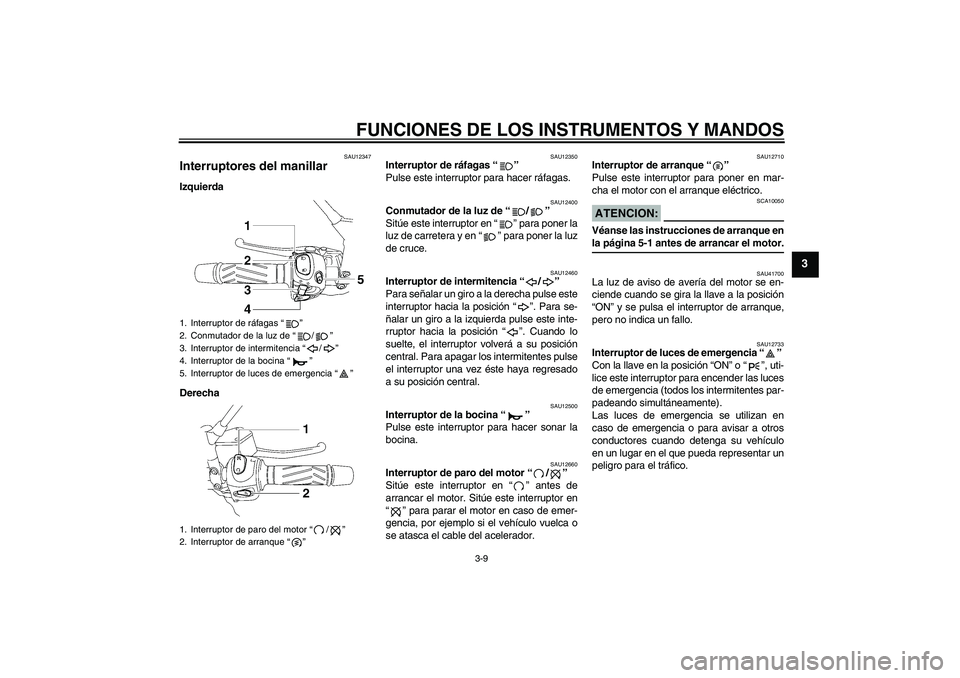

Interruptores del manillar Izquierda
Derecha
SAU12350
Interruptor de ráfagas “”
Pulse este interruptor para hacer ráfagas.
SAU12400
Conmutador de la luz de “/”
Sitúe este interruptor en “” para poner la
luz de carretera y en “” para poner la luz
de cruce.
SAU12460
Interruptor de intermitencia “/”
Para señalar un giro a la derecha pulse este
interruptor hacia la posición “”. Para se-
ñalar un giro a la izquierda pulse este inte-
rruptor hacia la posición “”. Cuando lo
suelte, el interruptor volverá a su posición
central. Para apagar los intermitentes pulse
el interruptor una vez éste haya regresado
a su posición central.
SAU12500
Interruptor de la bocina “”
Pulse este interruptor para hacer sonar la
bocina.
SAU12660
Interruptor de paro del motor “/”
Sitúe este interruptor en “” antes de
arrancar el motor. Sitúe este interruptor en
“” para parar el motor en caso de emer-
gencia, por ejemplo si el vehículo vuelca o
se atasca el cable del acelerador.
SAU12710
Interruptor de arranque “”
Pulse este interruptor para poner en mar-
cha el motor con el arranque eléctrico.ATENCION:
SCA10050
Véanse las instrucciones de arranque enla página 5-1 antes de arrancar el motor.
SAU41700
La luz de aviso de avería del motor se en-
ciende cuando se gira la llave a la posición
“ON” y se pulsa el interruptor de arranque,
pero no indica un fallo.
SAU12733
Interruptor de luces de emergencia “”
Con la llave en la posición “ON” o “”, uti-
lice este interruptor para encender las luces
de emergencia (todos los intermitentes par-
padeando simultáneamente).
Las luces de emergencia se utilizan en
caso de emergencia o para avisar a otros
conductores cuando detenga su vehículo
en un lugar en el que pueda representar un
peligro para el tráfico.
1. Interruptor de ráfagas “”
2. Conmutador de la luz de “/”
3. Interruptor de intermitencia “/”
4. Interruptor de la bocina “”
5. Interruptor de luces de emergencia “”
1. Interruptor de paro del motor “/”
2. Interruptor de arranque “”
U5YUS2S0.book Page 9 Wednesday, September 13, 2006 9:50 AM

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-10
3

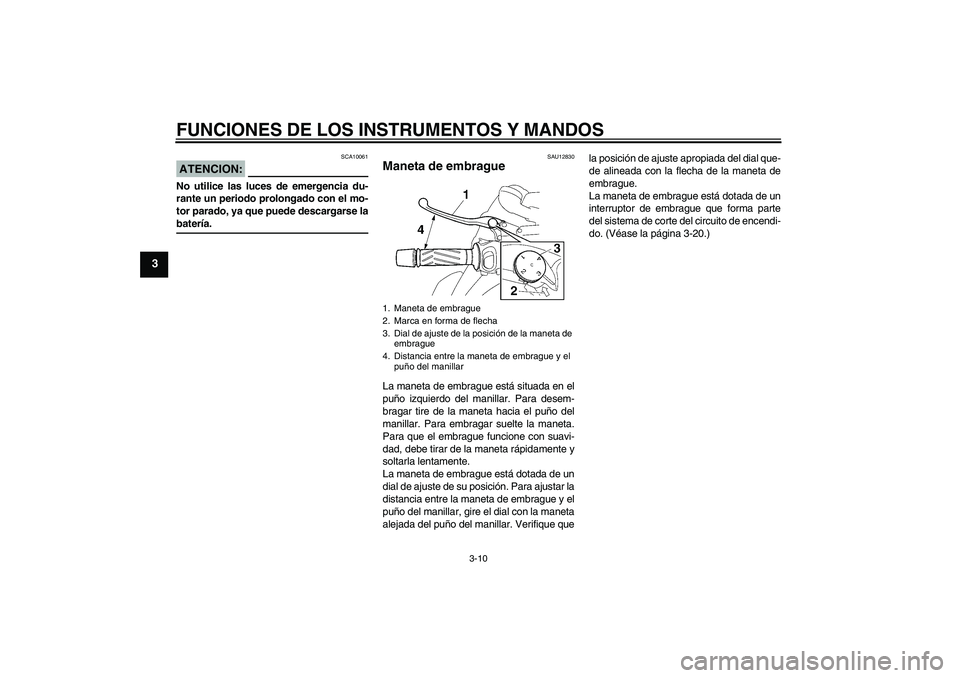

ATENCION:
SCA10061
No utilice las luces de emergencia du-
rante un periodo prolongado con el mo-
tor parado, ya que puede descargarse labatería.
SAU12830
Maneta de embrague La maneta de embrague está situada en el
puño izquierdo del manillar. Para desem-
bragar tire de la maneta hacia el puño del
manillar. Para embragar suelte la maneta.
Para que el embrague funcione con suavi-
dad, debe tirar de la maneta rápidamente y
soltarla lentamente.
La maneta de embrague está dotada de un
dial de ajuste de su posición. Para ajustar la
distancia entre la maneta de embrague y el
puño del manillar, gire el dial con la maneta
alejada del puño del manillar. Verifique quela posición de ajuste apropiada del dial que-
de alineada con la flecha de la maneta de
embrague.
La maneta de embrague está dotada de un
interruptor de embrague que forma parte
del sistema de corte del circuito de encendi-
do. (Véase la página 3-20.)1. Maneta de embrague
2. Marca en forma de flecha
3. Dial de ajuste de la posición de la maneta de
embrague
4. Distancia entre la maneta de embrague y el
puño del manillar
U5YUS2S0.book Page 10 Wednesday, September 13, 2006 9:50 AM

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-11
3
SAU12870

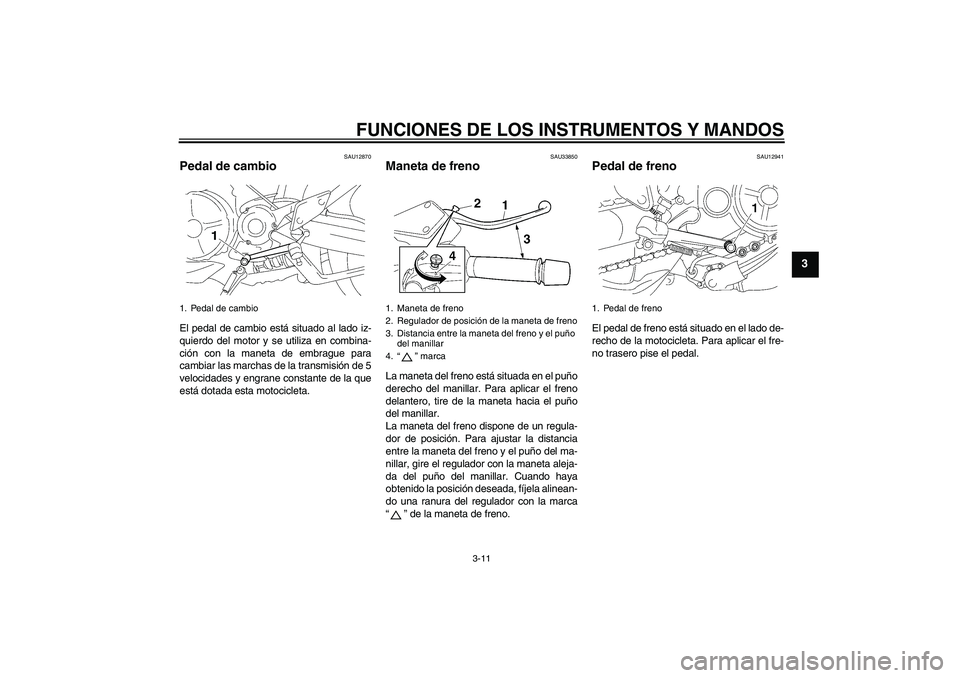

Pedal de cambio El pedal de cambio está situado al lado iz-
quierdo del motor y se utiliza en combina-
ción con la maneta de embrague para
cambiar las marchas de la transmisión de 5
velocidades y engrane constante de la que
está dotada esta motocicleta.
SAU33850
Maneta de freno La maneta del freno está situada en el puño
derecho del manillar. Para aplicar el freno
delantero, tire de la maneta hacia el puño
del manillar.
La maneta del freno dispone de un regula-
dor de posición. Para ajustar la distancia
entre la maneta del freno y el puño del ma-
nillar, gire el regulador con la maneta aleja-
da del puño del manillar. Cuando haya
obtenido la posición deseada, fíjela alinean-
do una ranura del regulador con la marca
“” de la maneta de freno.
SAU12941
Pedal de freno El pedal de freno está situado en el lado de-
recho de la motocicleta. Para aplicar el fre-
no trasero pise el pedal.
1. Pedal de cambio
1. Maneta de freno
2. Regulador de posición de la maneta de freno
3. Distancia entre la maneta del freno y el puño
del manillar
4.“” marca
1. Pedal de freno
U5YUS2S0.book Page 11 Wednesday, September 13, 2006 9:50 AM

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-12
3
SAU13071

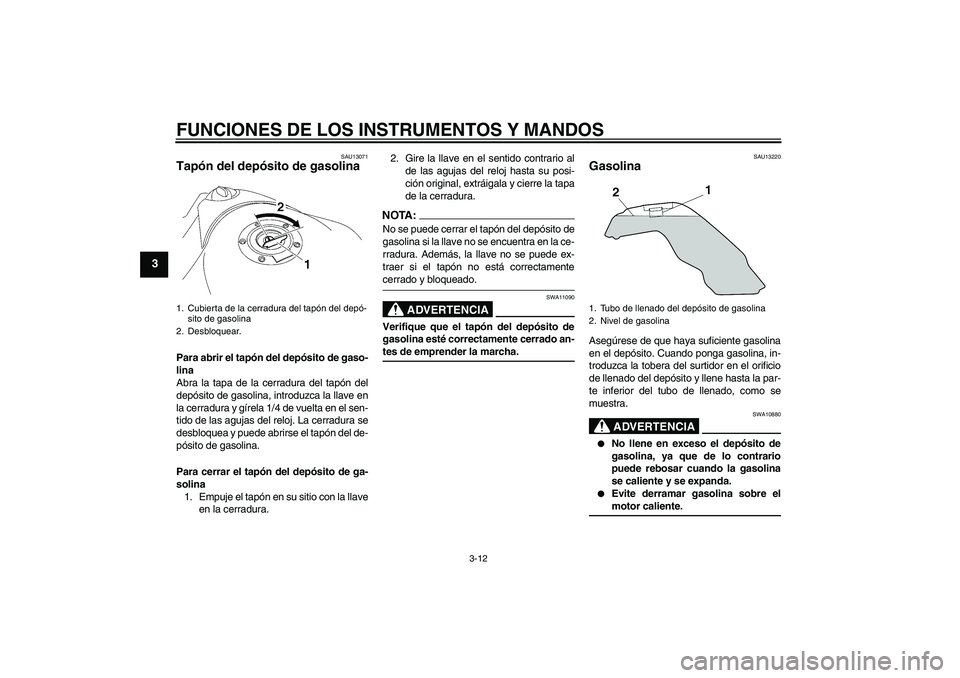

Tapón del depósito de gasolina Para abrir el tapón del depósito de gaso-
lina
Abra la tapa de la cerradura del tapón del
depósito de gasolina, introduzca la llave en
la cerradura y gírela 1/4 de vuelta en el sen-
tido de las agujas del reloj. La cerradura se
desbloquea y puede abrirse el tapón del de-
pósito de gasolina.
Para cerrar el tapón del depósito de ga-
solina
1. Empuje el tapón en su sitio con la llave
en la cerradura.2. Gire la llave en el sentido contrario al
de las agujas del reloj hasta su posi-
ción original, extráigala y cierre la tapa
de la cerradura.
NOTA:No se puede cerrar el tapón del depósito de
gasolina si la llave no se encuentra en la ce-
rradura. Además, la llave no se puede ex-
traer si el tapón no está correctamentecerrado y bloqueado.
ADVERTENCIA
SWA11090
Verifique que el tapón del depósito de
gasolina esté correctamente cerrado an-tes de emprender la marcha.
SAU13220
Gasolina Asegúrese de que haya suficiente gasolina
en el depósito. Cuando ponga gasolina, in-
troduzca la tobera del surtidor en el orificio
de llenado del depósito y llene hasta la par-
te inferior del tubo de llenado, como se
muestra.
ADVERTENCIA
SWA10880


No llene en exceso el depósito de
gasolina, ya que de lo contrario
puede rebosar cuando la gasolina
se caliente y se expanda.


Evite derramar gasolina sobre elmotor caliente.
1. Cubierta de la cerradura del tapón del depó-
sito de gasolina
2. Desbloquear.
1. Tubo de llenado del depósito de gasolina
2. Nivel de gasolina
U5YUS2S0.book Page 12 Wednesday, September 13, 2006 9:50 AM

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-13
3

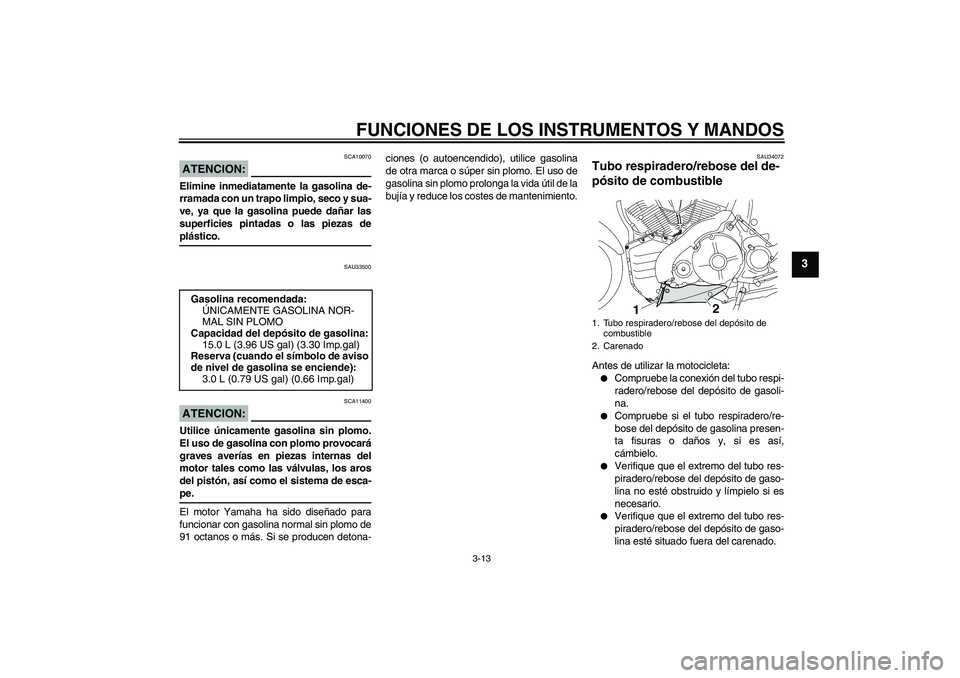

ATENCION:
SCA10070
Elimine inmediatamente la gasolina de-
rramada con un trapo limpio, seco y sua-
ve, ya que la gasolina puede dañar las
superficies pintadas o las piezas deplástico.
SAU33500
ATENCION:
SCA11400
Utilice únicamente gasolina sin plomo.
El uso de gasolina con plomo provocará
graves averías en piezas internas del
motor tales como las válvulas, los aros
del pistón, así como el sistema de esca-pe.
El motor Yamaha ha sido diseñado para
funcionar con gasolina normal sin plomo de
91 octanos o más. Si se producen detona-ciones (o autoencendido), utilice gasolina
de otra marca o súper sin plomo. El uso de
gasolina sin plomo prolonga la vida útil de la
bujía y reduce los costes de mantenimiento.
SAU34072
Tubo respiradero/rebose del de-
pósito de combustible Antes de utilizar la motocicleta:

Compruebe la conexión del tubo respi-
radero/rebose del depósito de gasoli-
na.


Compruebe si el tubo respiradero/re-
bose del depósito de gasolina presen-
ta fisuras o daños y, si es así,
cámbielo.


Verifique que el extremo del tubo res-
piradero/rebose del depósito de gaso-
lina no esté obstruido y límpielo si es
necesario.


Verifique que el extremo del tubo res-
piradero/rebose del depósito de gaso-
lina esté situado fuera del carenado. Gasolina recomendada:
ÚNICAMENTE GASOLINA NOR-
MAL SIN PLOMO
Capacidad del depósito de gasolina:
15.0 L (3.96 US gal) (3.30 Imp.gal)
Reserva (cuando el símbolo de aviso
de nivel de gasolina se enciende):
3.0 L (0.79 US gal) (0.66 Imp.gal)
1. Tubo respiradero/rebose del depósito de
combustible
2. Carenado
U5YUS2S0.book Page 13 Wednesday, September 13, 2006 9:50 AM

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-14
3
SAU13441

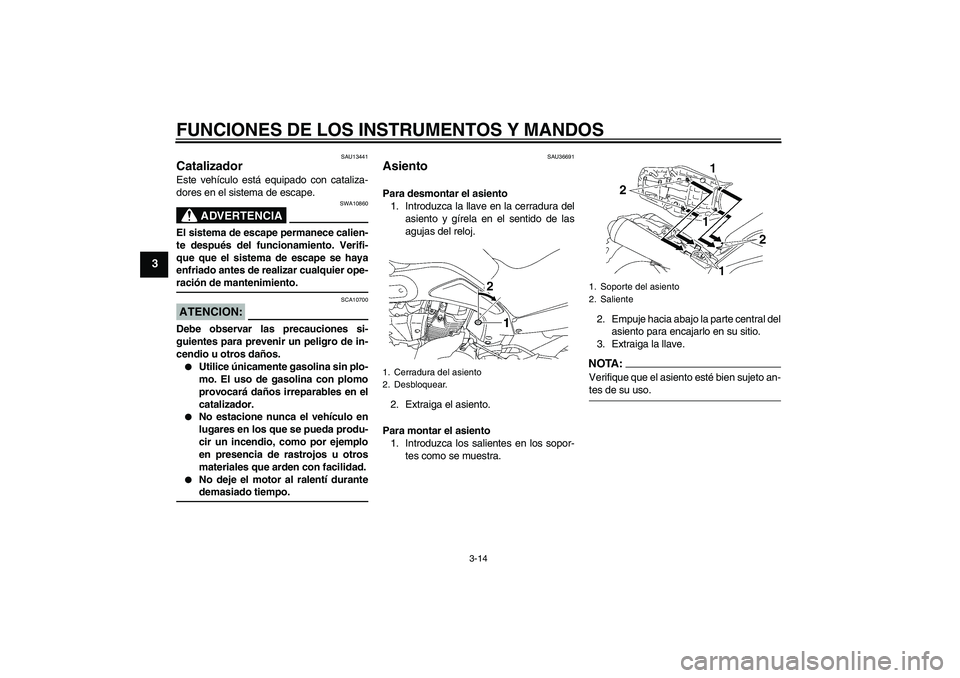

Catalizador Este vehículo está equipado con cataliza-
dores en el sistema de escape.
ADVERTENCIA
SWA10860
El sistema de escape permanece calien-
te después del funcionamiento. Verifi-
que que el sistema de escape se haya
enfriado antes de realizar cualquier ope-ración de mantenimiento.ATENCION:
SCA10700
Debe observar las precauciones si-
guientes para prevenir un peligro de in-
cendio u otros daños.

Utilice únicamente gasolina sin plo-
mo. El uso de gasolina con plomo
provocará daños irreparables en el
catalizador.


No estacione nunca el vehículo en
lugares en los que se pueda produ-
cir un incendio, como por ejemplo
en presencia de rastrojos u otros
materiales que arden con facilidad.


No deje el motor al ralentí durantedemasiado tiempo.
SAU36691
Asiento Para desmontar el asiento
1. Introduzca la llave en la cerradura del
asiento y gírela en el sentido de las
agujas del reloj.
2. Extraiga el asiento.
Para montar el asiento
1. Introduzca los salientes en los sopor-
tes como se muestra.2. Empuje hacia abajo la parte central del
asiento para encajarlo en su sitio.
3. Extraiga la llave.
NOTA:Verifique que el asiento esté bien sujeto an-tes de su uso.
1. Cerradura del asiento
2. Desbloquear.
1. Soporte del asiento
2. Saliente
U5YUS2S0.book Page 14 Wednesday, September 13, 2006 9:50 AM

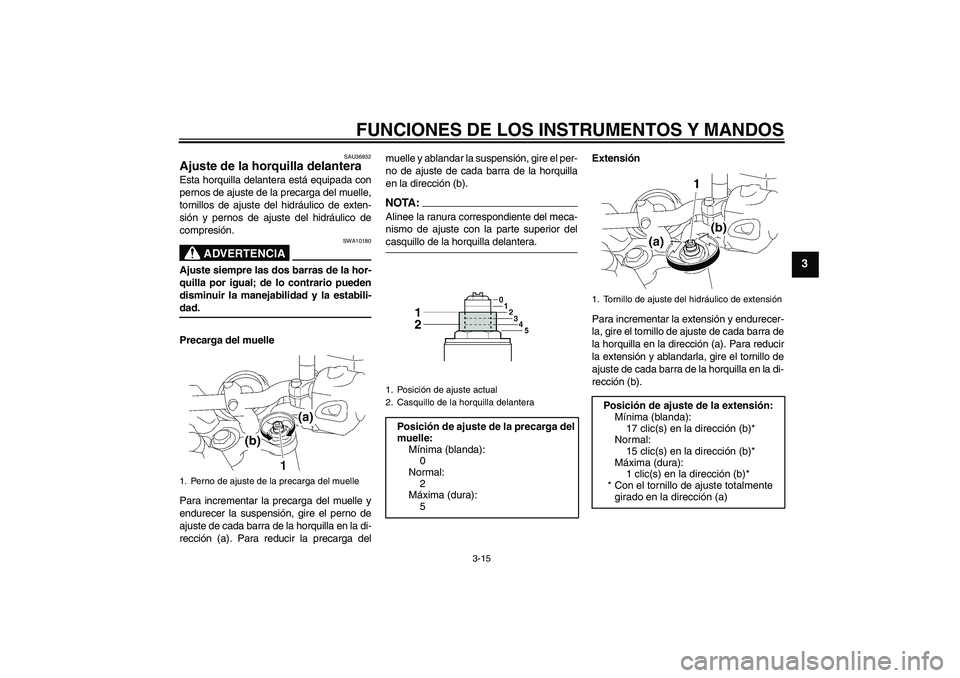

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-15
3
SAU36932
Ajuste de la horquilla delantera Esta horquilla delantera está equipada con
pernos de ajuste de la precarga del muelle,
tornillos de ajuste del hidráulico de exten-
sión y pernos de ajuste del hidráulico de
compresión.
ADVERTENCIA
SWA10180
Ajuste siempre las dos barras de la hor-
quilla por igual; de lo contrario pueden
disminuir la manejabilidad y la estabili-dad.
Precarga del muelle
Para incrementar la precarga del muelle y
endurecer la suspensión, gire el perno de
ajuste de cada barra de la horquilla en la di-
rección (a). Para reducir la precarga delmuelle y ablandar la suspensión, gire el per-
no de ajuste de cada barra de la horquilla
en la dirección (b).
NOTA:Alinee la ranura correspondiente del meca-
nismo de ajuste con la parte superior delcasquillo de la horquilla delantera.Extensión
Para incrementar la extensión y endurecer-
la, gire el tornillo de ajuste de cada barra de
la horquilla en la dirección (a). Para reducir
la extensión y ablandarla, gire el tornillo de
ajuste de cada barra de la horquilla en la di-
rección (b).
1. Perno de ajuste de la precarga del muelle
1. Posición de ajuste actual
2. Casquillo de la horquilla delantera
Posición de ajuste de la precarga del
muelle:
Mínima (blanda):
0
Normal:
2
Máxima (dura):
5
1. Tornillo de ajuste del hidráulico de extensión
Posición de ajuste de la extensión:
Mínima (blanda):
17 clic(s) en la dirección (b)*
Normal:
15 clic(s) en la dirección (b)*
Máxima (dura):
1 clic(s) en la dirección (b)*
* Con el tornillo de ajuste totalmente
girado en la dirección (a)
U5YUS2S0.book Page 15 Wednesday, September 13, 2006 9:50 AM

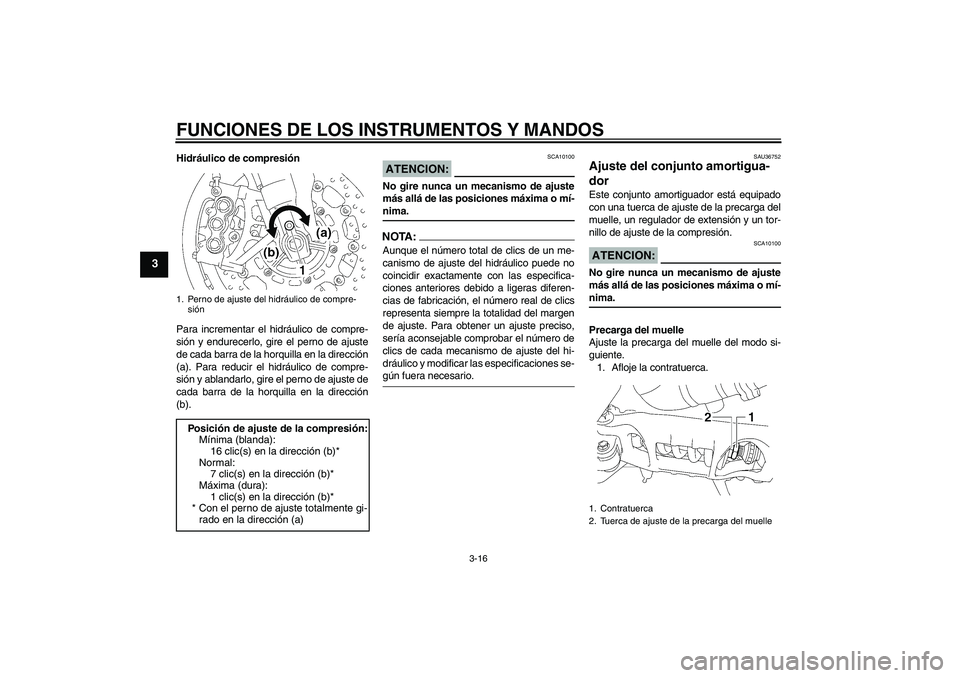

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-16
3
Hidráulico de compresión
Para incrementar el hidráulico de compre-
sión y endurecerlo, gire el perno de ajuste
de cada barra de la horquilla en la dirección
(a). Para reducir el hidráulico de compre-
sión y ablandarlo, gire el perno de ajuste de
cada barra de la horquilla en la dirección
(b).
ATENCION:
SCA10100
No gire nunca un mecanismo de ajuste
más allá de las posiciones máxima o mí-nima.NOTA:Aunque el número total de clics de un me-
canismo de ajuste del hidráulico puede no
coincidir exactamente con las especifica-
ciones anteriores debido a ligeras diferen-
cias de fabricación, el número real de clics
representa siempre la totalidad del margen
de ajuste. Para obtener un ajuste preciso,
sería aconsejable comprobar el número de
clics de cada mecanismo de ajuste del hi-
dráulico y modificar las especificaciones se-gún fuera necesario.
SAU36752
Ajuste del conjunto amortigua-
dor Este conjunto amortiguador está equipado
con una tuerca de ajuste de la precarga del
muelle, un regulador de extensión y un tor-
nillo de ajuste de la compresión.ATENCION:
SCA10100
No gire nunca un mecanismo de ajuste
más allá de las posiciones máxima o mí-nima.
Precarga del muelle
Ajuste la precarga del muelle del modo si-
guiente.
1. Afloje la contratuerca.
1. Perno de ajuste del hidráulico de compre-
siónPosición de ajuste de la compresión:
Mínima (blanda):
16 clic(s) en la dirección (b)*
Normal:
7 clic(s) en la dirección (b)*
Máxima (dura):
1 clic(s) en la dirección (b)*
* Con el perno de ajuste totalmente gi-
rado en la dirección (a)
1. Contratuerca
2. Tuerca de ajuste de la precarga del muelle
U5YUS2S0.book Page 16 Wednesday, September 13, 2006 9:50 AM
