YAMAHA MT-01 2008 Betriebsanleitungen (in German)

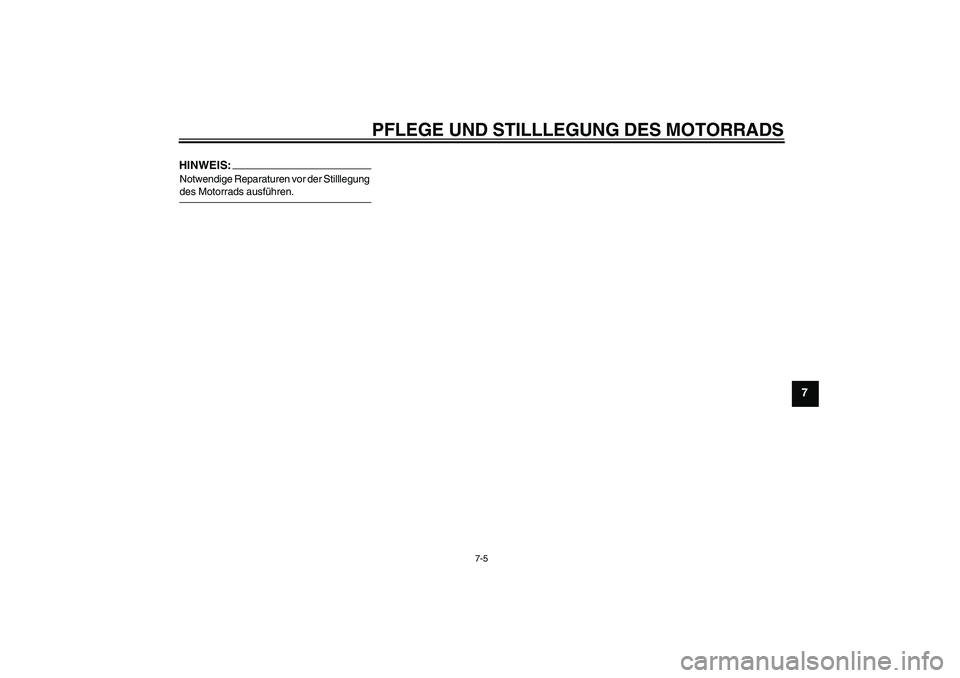

PFLEGE UND STILLLEGUNG DES MOTORRADS
7-5
7
HINWEIS:Notwendige Reparaturen vor der Stilllegung des Motorrads ausführen.
U5YUG3G0.book Page 5 Thursday, September 20, 2007 9:14 AM

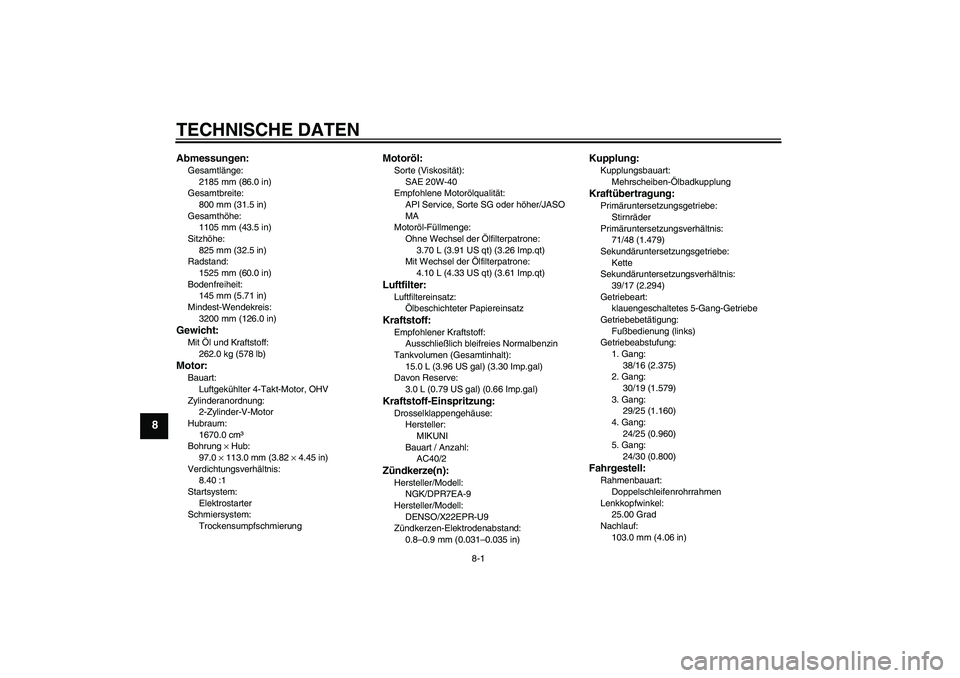

TECHNISCHE DATEN
8-1
8
Abmessungen:Gesamtlänge:
2185 mm (86.0 in)
Gesamtbreite:
800 mm (31.5 in)
Gesamthöhe:
1105 mm (43.5 in)
Sitzhöhe:
825 mm (32.5 in)
Radstand:
1525 mm (60.0 in)
Bodenfreiheit:
145 mm (5.71 in)
Mindest-Wendekreis:
3200 mm (126.0 in)Gewicht:Mit Öl und Kraftstoff:
262.0 kg (578 lb)Motor:Bauart:
Luftgekühlter 4-Takt-Motor, OHV
Zylinderanordnung:
2-Zylinder-V-Motor
Hubraum:
1670.0 cm³
Bohrung × Hub:
97.0 × 113.0 mm (3.82 × 4.45 in)
Verdichtungsverhältnis:
8.40 :1
Startsystem:
Elektrostarter
Schmiersystem:
Trockensumpfschmierung
Motoröl:Sorte (Viskosität):
SAE 20W-40
Empfohlene Motorölqualität:
API Service, Sorte SG oder höher/JASO
MA
Motoröl-Füllmenge:
Ohne Wechsel der Ölfilterpatrone:
3.70 L (3.91 US qt) (3.26 Imp.qt)
Mit Wechsel der Ölfilterpatrone:
4.10 L (4.33 US qt) (3.61 Imp.qt)Luftfilter:Luftfiltereinsatz:
Ölbeschichteter PapiereinsatzKraftstoff:Empfohlener Kraftstoff:
Ausschließlich bleifreies Normalbenzin
Tankvolumen (Gesamtinhalt):
15.0 L (3.96 US gal) (3.30 Imp.gal)
Davon Reserve:
3.0 L (0.79 US gal) (0.66 Imp.gal)Kraftstoff-Einspritzung:Drosselklappengehäuse:
Hersteller:
MIKUNI
Bauart / Anzahl:
AC40/2Zündkerze(n):Hersteller/Modell:
NGK/DPR7EA-9
Hersteller/Modell:
DENSO/X22EPR-U9
Zündkerzen-Elektrodenabstand:
0.8–0.9 mm (0.031–0.035 in)
Kupplung:Kupplungsbauart:
Mehrscheiben-ÖlbadkupplungKraftübertragung:Primäruntersetzungsgetriebe:
Stirnräder
Primäruntersetzungsverhältnis:
71/48 (1.479)
Sekundäruntersetzungsgetriebe:
Kette
Sekundäruntersetzungsverhältnis:
39/17 (2.294)
Getriebeart:
klauengeschaltetes 5-Gang-Getriebe
Getriebebetätigung:
Fußbedienung (links)
Getriebeabstufung:
1. Gang:
38/16 (2.375)
2. Gang:
30/19 (1.579)
3. Gang:
29/25 (1.160)
4. Gang:
24/25 (0.960)
5. Gang:
24/30 (0.800)Fahrgestell:Rahmenbauart:
Doppelschleifenrohrrahmen
Lenkkopfwinkel:
25.00 Grad
Nachlauf:
103.0 mm (4.06 in)
U5YUG3G0.book Page 1 Thursday, September 20, 2007 9:14 AM

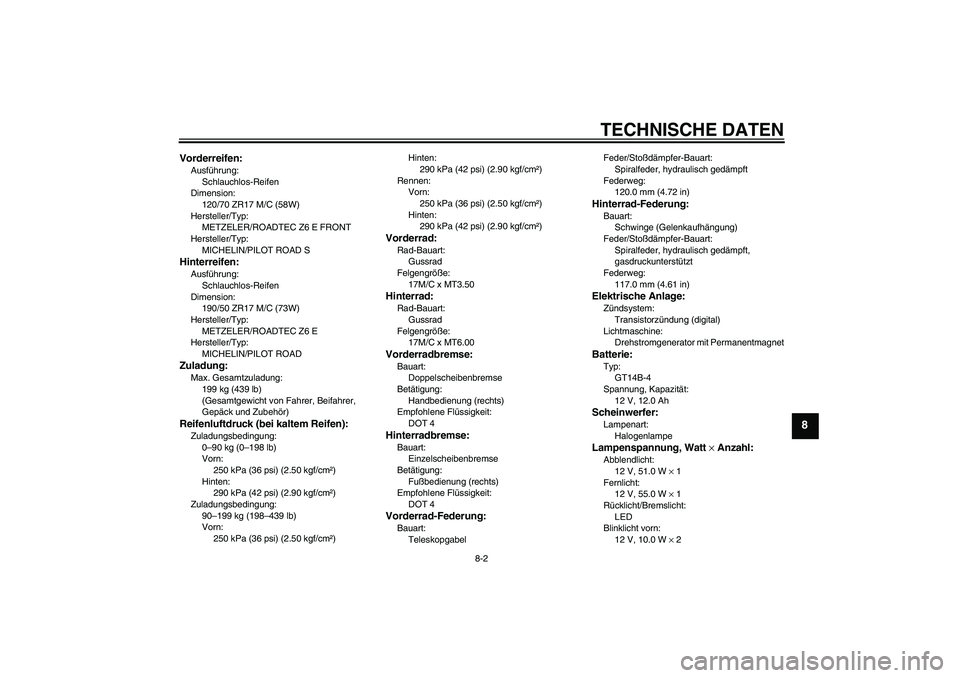

TECHNISCHE DATEN
8-2
8
Vorderreifen:Ausführung:
Schlauchlos-Reifen
Dimension:
120/70 ZR17 M/C (58W)
Hersteller/Typ:
METZELER/ROADTEC Z6 E FRONT
Hersteller/Typ:
MICHELIN/PILOT ROAD SHinterreifen:Ausführung:
Schlauchlos-Reifen
Dimension:
190/50 ZR17 M/C (73W)
Hersteller/Typ:
METZELER/ROADTEC Z6 E
Hersteller/Typ:
MICHELIN/PILOT ROADZuladung:Max. Gesamtzuladung:
199 kg (439 lb)
(Gesamtgewicht von Fahrer, Beifahrer,
Gepäck und Zubehör)Reifenluftdruck (bei kaltem Reifen):Zuladungsbedingung:
0–90 kg (0–198 lb)
Vorn:
250 kPa (36 psi) (2.50 kgf/cm²)
Hinten:
290 kPa (42 psi) (2.90 kgf/cm²)
Zuladungsbedingung:
90–199 kg (198–439 lb)
Vorn:
250 kPa (36 psi) (2.50 kgf/cm²)Hinten:
290 kPa (42 psi) (2.90 kgf/cm²)
Rennen:
Vorn:
250 kPa (36 psi) (2.50 kgf/cm²)
Hinten:
290 kPa (42 psi) (2.90 kgf/cm²)
Vorderrad:Rad-Bauart:
Gussrad
Felgengröße:
17M/C x MT3.50Hinterrad:Rad-Bauart:
Gussrad
Felgengröße:
17M/C x MT6.00Vorderradbremse:Bauart:
Doppelscheibenbremse
Betätigung:
Handbedienung (rechts)
Empfohlene Flüssigkeit:
DOT 4Hinterradbremse:Bauart:
Einzelscheibenbremse
Betätigung:
Fußbedienung (rechts)
Empfohlene Flüssigkeit:
DOT 4Vorderrad-Federung:Bauart:
TeleskopgabelFeder/Stoßdämpfer-Bauart:
Spiralfeder, hydraulisch gedämpft
Federweg:
120.0 mm (4.72 in)
Hinterrad-Federung:Bauart:
Schwinge (Gelenkaufhängung)
Feder/Stoßdämpfer-Bauart:
Spiralfeder, hydraulisch gedämpft,
gasdruckunterstützt
Federweg:
117.0 mm (4.61 in)Elektrische Anlage:Zündsystem:
Transistorzündung (digital)
Lichtmaschine:
Drehstromgenerator mit PermanentmagnetBatterie:Typ:
GT14B-4
Spannung, Kapazität:
12 V, 12.0 AhScheinwerfer:Lampenart:
HalogenlampeLampenspannung, Watt × Anzahl:Abblendlicht:
12 V, 51.0 W × 1
Fernlicht:
12 V, 55.0 W × 1
Rücklicht/Bremslicht:
LED
Blinklicht vorn:
12 V, 10.0 W × 2
U5YUG3G0.book Page 2 Thursday, September 20, 2007 9:14 AM

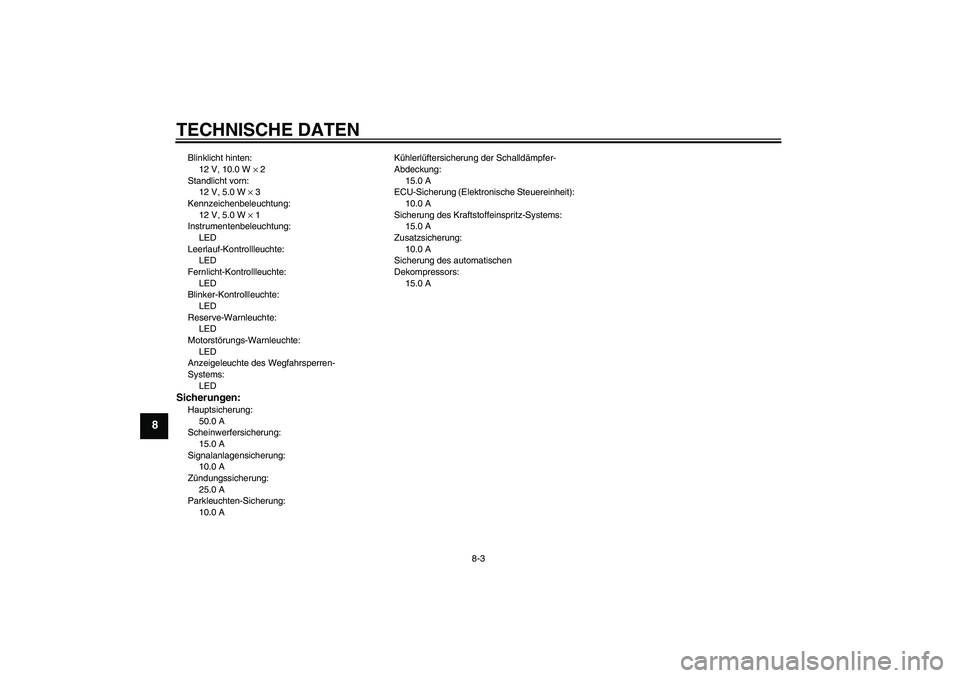

TECHNISCHE DATEN
8-3
8
Blinklicht hinten:
12 V, 10.0 W × 2
Standlicht vorn:
12 V, 5.0 W × 3
Kennzeichenbeleuchtung:
12 V, 5.0 W × 1
Instrumentenbeleuchtung:
LED
Leerlauf-Kontrollleuchte:
LED
Fernlicht-Kontrollleuchte:
LED
Blinker-Kontrollleuchte:
LED
Reserve-Warnleuchte:
LED
Motorstörungs-Warnleuchte:
LED
Anzeigeleuchte des Wegfahrsperren-
Systems:
LEDSicherungen:Hauptsicherung:
50.0 A
Scheinwerfersicherung:
15.0 A
Signalanlagensicherung:
10.0 A
Zündungssicherung:
25.0 A
Parkleuchten-Sicherung:
10.0 AKühlerlüftersicherung der Schalldämpfer-
Abdeckung:
15.0 A
ECU-Sicherung (Elektronische Steuereinheit):
10.0 A
Sicherung des Kraftstoffeinspritz-Systems:
15.0 A
Zusatzsicherung:
10.0 A
Sicherung des automatischen
Dekompressors:
15.0 A
U5YUG3G0.book Page 3 Thursday, September 20, 2007 9:14 AM

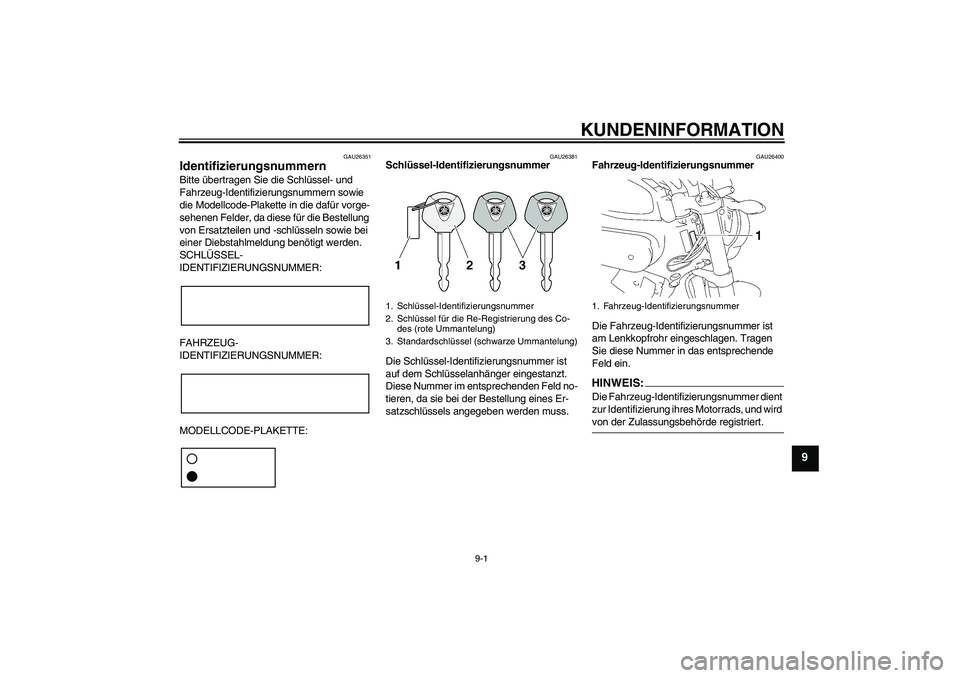

KUNDENINFORMATION
9-1
9
GAU26351
Identifizierungsnummern Bitte übertragen Sie die Schlüssel- und
Fahrzeug-Identifizierungsnummern sowie
die Modellcode-Plakette in die dafür vorge-
sehenen Felder, da diese für die Bestellung
von Ersatzteilen und -schlüsseln sowie bei
einer Diebstahlmeldung benötigt werden.
SCHLÃœSSEL-
IDENTIFIZIERUNGSNUMMER:
FAHRZEUG-
IDENTIFIZIERUNGSNUMMER:
MODELLCODE-PLAKETTE:
GAU26381
Schlüssel-Identifizierungsnummer
Die Schlüssel-Identifizierungsnummer ist
auf dem Schlüsselanhänger eingestanzt.
Diese Nummer im entsprechenden Feld no-
tieren, da sie bei der Bestellung eines Er-
satzschlüssels angegeben werden muss.
GAU26400
Fahrzeug-Identifizierungsnummer
Die Fahrzeug-Identifizierungsnummer ist
am Lenkkopfrohr eingeschlagen. Tragen
Sie diese Nummer in das entsprechende
Feld ein.HINWEIS:Die Fahrzeug-Identifizierungsnummer dient
zur Identifizierung ihres Motorrads, und wird von der Zulassungsbehörde registriert.
1. Schlüssel-Identifizierungsnummer
2. Schlüssel für die Re-Registrierung des Co-
des (rote Ummantelung)
3. Standardschlüssel (schwarze Ummantelung)
1. Fahrzeug-Identifizierungsnummer
U5YUG3G0.book Page 1 Thursday, September 20, 2007 9:14 AM

KUNDENINFORMATION
9-2
9
GAU26480

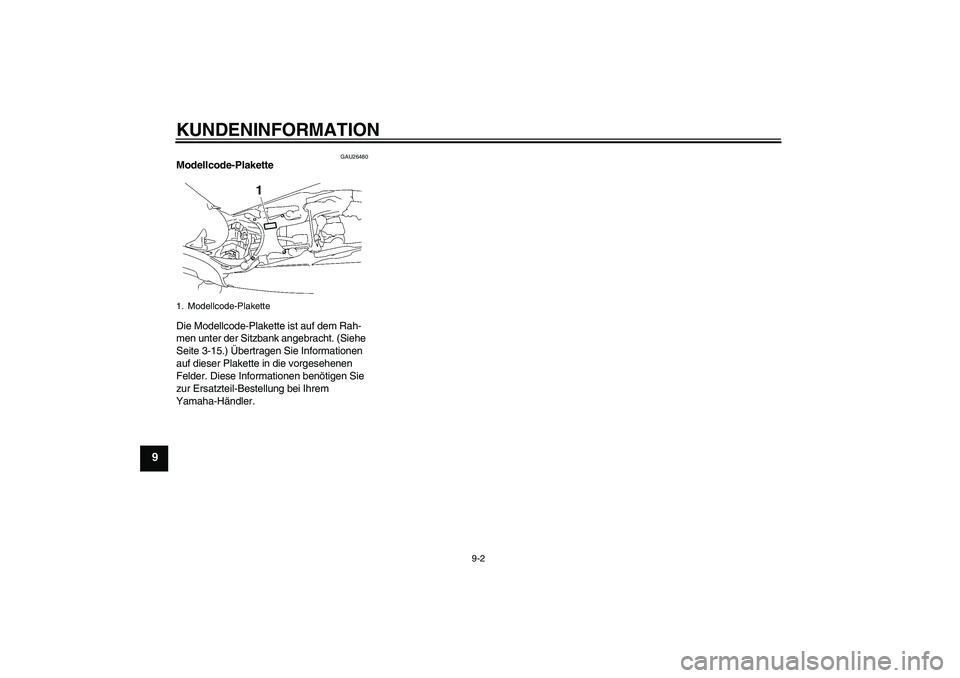

Modellcode-Plakette
Die Modellcode-Plakette ist auf dem Rah-
men unter der Sitzbank angebracht. (Siehe
Seite 3-15.) Ãœbertragen Sie Informationen
auf dieser Plakette in die vorgesehenen
Felder. Diese Informationen benötigen Sie
zur Ersatzteil-Bestellung bei Ihrem
Yamaha-Händler.1. Modellcode-PlaketteU5YUG3G0.book Page 2 Thursday, September 20, 2007 9:14 AM

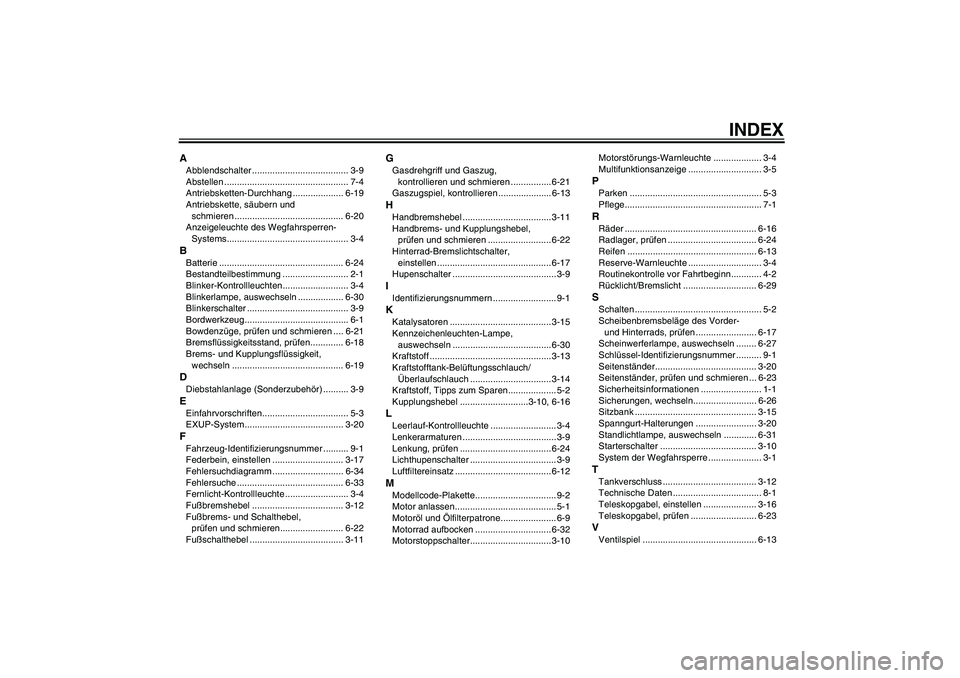

INDEX
AAbblendschalter ...................................... 3-9
Abstellen ................................................. 7-4
Antriebsketten-Durchhang .................... 6-19
Antriebskette, säubern und
schmieren ........................................... 6-20
Anzeigeleuchte des Wegfahrsperren-
Systems................................................ 3-4BBatterie ................................................. 6-24
Bestandteilbestimmung .......................... 2-1
Blinker-Kontrollleuchten.......................... 3-4
Blinkerlampe, auswechseln .................. 6-30
Blinkerschalter ........................................ 3-9
Bordwerkzeug......................................... 6-1
Bowdenzüge, prüfen und schmieren .... 6-21
Bremsflüssigkeitsstand, prüfen............. 6-18
Brems- und Kupplungsflüssigkeit,
wechseln ............................................ 6-19DDiebstahlanlage (Sonderzubehör) .......... 3-9EEinfahrvorschriften.................................. 5-3
EXUP-System....................................... 3-20FFahrzeug-Identifizierungsnummer .......... 9-1
Federbein, einstellen ............................ 3-17
Fehlersuchdiagramm ............................ 6-34
Fehlersuche .......................................... 6-33
Fernlicht-Kontrollleuchte ......................... 3-4
Fußbremshebel .................................... 3-12
Fußbrems- und Schalthebel,
prüfen und schmieren......................... 6-22
Fußschalthebel ..................................... 3-11
GGasdrehgriff und Gaszug,
kontrollieren und schmieren ................ 6-21
Gaszugspiel, kontrollieren ..................... 6-13HHandbremshebel ................................... 3-11
Handbrems- und Kupplungshebel,
prüfen und schmieren ......................... 6-22
Hinterrad-Bremslichtschalter,
einstellen ............................................. 6-17
Hupenschalter ......................................... 3-9IIdentifizierungsnummern ......................... 9-1KKatalysatoren ........................................ 3-15
Kennzeichenleuchten-Lampe,
auswechseln .......................................6-30
Kraftstoff ................................................3-13
Kraftstofftank-Belüftungsschlauch/
Ãœberlaufschlauch ................................ 3-14
Kraftstoff, Tipps zum Sparen................... 5-2
Kupplungshebel ...........................3-10, 6-16LLeerlauf-Kontrollleuchte .......................... 3-4
Lenkerarmaturen .....................................3-9
Lenkung, prüfen .................................... 6-24
Lichthupenschalter .................................. 3-9
Luftfiltereinsatz ...................................... 6-12MModellcode-Plakette................................ 9-2
Motor anlassen........................................ 5-1
Motoröl und Ölfilterpatrone...................... 6-9
Motorrad aufbocken .............................. 6-32
Motorstoppschalter................................ 3-10Motorstörungs-Warnleuchte ................... 3-4
Multifunktionsanzeige ............................. 3-5
PParken .................................................... 5-3
Pflege...................................................... 7-1RRäder .................................................... 6-16
Radlager, prüfen ................................... 6-24
Reifen ................................................... 6-13
Reserve-Warnleuchte ............................. 3-4
Routinekontrolle vor Fahrtbeginn............ 4-2
Rücklicht/Bremslicht ............................. 6-29SSchalten .................................................. 5-2
Scheibenbremsbeläge des Vorder-
und Hinterrads, prüfen ........................ 6-17
Scheinwerferlampe, auswechseln ........ 6-27
Schlüssel-Identifizierungsnummer .......... 9-1
Seitenständer........................................ 3-20
Seitenständer, prüfen und schmieren ... 6-23
Sicherheitsinformationen ........................ 1-1
Sicherungen, wechseln......................... 6-26
Sitzbank ................................................ 3-15
Spanngurt-Halterungen ........................ 3-20
Standlichtlampe, auswechseln ............. 6-31
Starterschalter ...................................... 3-10
System der Wegfahrsperre ..................... 3-1TTankverschluss ..................................... 3-12
Technische Daten ................................... 8-1
Teleskopgabel, einstellen ..................... 3-16
Teleskopgabel, prüfen .......................... 6-23VVentilspiel ............................................. 6-13
U5YUG3G0.book Page 1 Thursday, September 20, 2007 9:14 AM

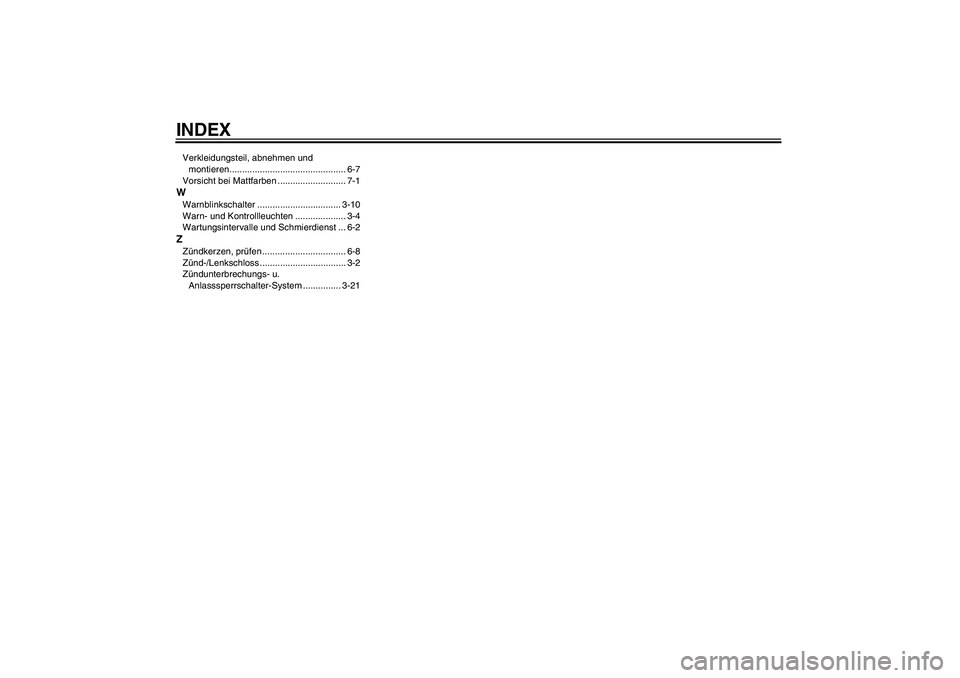

INDEXVerkleidungsteil, abnehmen und
montieren.............................................. 6-7
Vorsicht bei Mattfarben ........................... 7-1WWarnblinkschalter ................................. 3-10
Warn- und Kontrollleuchten .................... 3-4
Wartungsintervalle und Schmierdienst ... 6-2ZZündkerzen, prüfen ................................. 6-8
Zünd-/Lenkschloss .................................. 3-2
Zündunterbrechungs- u.
Anlasssperrschalter-System ............... 3-21
U5YUG3G0.book Page 2 Thursday, September 20, 2007 9:14 AM

U5YUG3G0.book Page 3 Thursday, September 20, 2007 9:14 AM

AUF RECYCLINGPAPIER GEDRUCKT
YAMAHA MOTOR CO., LTD.
PRINTED IN JAPAN
2007.10-0.6×1 CR
(G)
