YAMAHA MT-01 2008 Manual de utilização (in Portuguese)

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-8
6
PAU19642
Verificação das velas de ignição As velas de ignição são componentes im-
portantes do motor que devem ser verifica-
dos periodicamente, preferivelmente por
um concessionário Yamaha. Uma vez que
o calor e os resíduos provocam a erosão
lenta da vela de ignição, estes devem ser
removidos e verificados em conformidade
com a tabela de lubrificação e manutenção
periódica. Para além disso, o estado das
velas de ignição pode revelar o estado do
motor.
O isolador de porcelana à volta do eléctrodo
central de cada vela de ignição deve apre-
sentar uma cor acastanhada entre média a
leve (a cor ideal quando o veículo é condu-
zido normalmente), e todas as velas de ig-
nição instaladas no motor devem
apresentar a mesma cor. Se qualquer uma
das velas apresentar uma cor claramente
diferente, o motor poderá estar a funcionar
de modo inapropriado. Não tente diagnosti-
car por si mesmo este tipo de problemas.
Em vez disso, solicite a um concessionário
Yamaha que verifique o veículo.
Se a vela de ignição mostrar sinais de ero-
são do eléctrodo e excesso de carbono ou
outros resíduos, deverá ser substituída.Antes de instalar uma vela de ignição, de-
verá medir a distância do eléctrodo da vela
de ignição com um indicador de espessura
do fio e, se necessário, esta deverá ser
ajustada em conformidade com a especifi-
cação.
Limpe a superfície da anilha da vela de ig-
nição e a superfície correspondente, e de-
pois limpe quaisquer impurezas existentes
nas roscas da vela.
NOTA:Se não houver uma chave de binário dispo-
nível quando pretender instalar uma vela de
ignição, uma boa estimativa do binário cor-
recto é 1/4–1/2 de volta além do aperto ma-
nual. No entanto, a vela de ignição deverá
ser apertada com o binário especificadologo que possível. Vela de ignição especificada:
NGK/DPR7EA-9
DENSO/X22EPR-U9
1. Distância do eléctrodo da vela de ignição
Distância do eléctrodo da vela de ig-
nição:
0.8–0.9 mm (0.031–0.035 in)
Binário de aperto:
Ve l a d e i g n ição:
17.5 Nm (1.75 m·kgf, 12.7 ft·lbf)
U5YUP3P0.book Page 8 Friday, September 21, 2007 9:41 AM

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-9
6
PAU36806
Óleo do motor e cartucho do fil-
tro de óleo O nível de óleo do motor deve ser verificado
antes de cada viagem. Para além disso, o
óleo e o cartucho do filtro de óleo devem ser
substituídos nos intervalos especificados
na tabela de lubrificação e manutenção pe-
riódica.
Verificação do nível de óleo do motor
1. Coloque o veículo numa superfície ni-
velada e segure-o numa posição verti-
cal.NOTA :
Durante a verificação do nível do óleo, cer-
tifique-se de que o veículo está numa posi-
ção totalmente vertical. Uma ligeira
inclinação lateral poderá resultar numa fal-sa leitura.
2. Coloque o motor em funcionamento,
deixe-o aquecer até o óleo do motor
ter atingido uma temperatura normal
de 60 °C (140 °F), deixe-o ao ralenti
durante dez segundos e depois desli-
gue o motor.
NOTA:Para alcançar a temperatura de óleo do
motor adequada para uma leitura exacta do
nível do óleo, primeiro terá de deixar o mo-
tor arrefecer completamente e depois aque-
cer de novo durante alguns minutos àtemperatura de funcionamento normal.
3. Aguarde alguns minutos até o óleo as-
sentar, retire a tampa de enchimento
de óleo, limpe a vareta medidora de
nível, introduza-a novamente no orifí-
cio de enchimento de óleo (sem a atar-
raxar), e depois retire-a novamente
para verificar o nível do óleo.NOTA:O óleo do motor deverá situar-se entre asmarcas de nível máximo e mínimo.4. Caso o óleo do motor se situe na mar-
ca de nível mínimo ou abaixo desta,
adicione óleo suficiente do tipo reco-
mendado para corrigir o nível.
NOTA :
Quando acrescentar óleo, tenha cuidado
para não encher demasiado o depósito de
óleo do motor; o nível do óleo sobe mais de-
pressa a partir do meio da vareta medidorade nível.
5. Introduza a vareta medidora de nível
no orifício de enchimento de óleo e de-
pois aperte a tampa de enchimento do
óleo.
1. Tampa de enchimento de óleo do motor
1. Marca do nível máximo
2. Marca do nível mínimo
3. Vareta medidora de nível
U5YUP3P0.book Page 9 Friday, September 21, 2007 9:41 AM

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-10
6

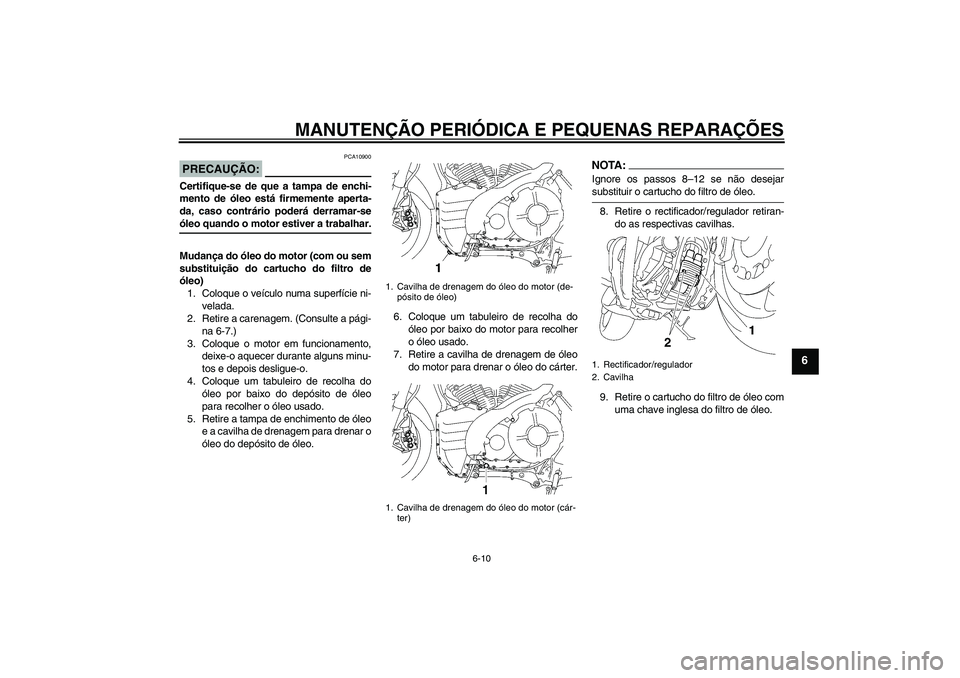

PRECAUÇÃO:
PCA10900
Certifique-se de que a tampa de enchi-
mento de óleo está firmemente aperta-
da, caso contrário poderá derramar-seóleo quando o motor estiver a trabalhar.
Mudança do óleo do motor (com ou sem
substituição do cartucho do filtro de
óleo)
1. Coloque o veículo numa superfície ni-
velada.
2. Retire a carenagem. (Consulte a pági-
na 6-7.)
3. Coloque o motor em funcionamento,
deixe-o aquecer durante alguns minu-
tos e depois desligue-o.
4. Coloque um tabuleiro de recolha do
óleo por baixo do depósito de óleo
para recolher o óleo usado.
5. Retire a tampa de enchimento de óleo
e a cavilha de drenagem para drenar o
óleo do depósito de óleo.6. Coloque um tabuleiro de recolha do
óleo por baixo do motor para recolher
o óleo usado.
7. Retire a cavilha de drenagem de óleo
do motor para drenar o óleo do cárter.
NOTA:Ignore os passos 8–12 se não desejarsubstituir o cartucho do filtro de óleo.
8. Retire o rectificador/regulador retiran-
do as respectivas cavilhas.
9. Retire o cartucho do filtro de óleo com
uma chave inglesa do filtro de óleo.
1. Cavilha de drenagem do óleo do motor (de-
pósito de óleo)
1. Cavilha de drenagem do óleo do motor (cár-
ter)
1. Rectificador/regulador
2. Cavilha
U5YUP3P0.book Page 10 Friday, September 21, 2007 9:41 AM

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-11
6

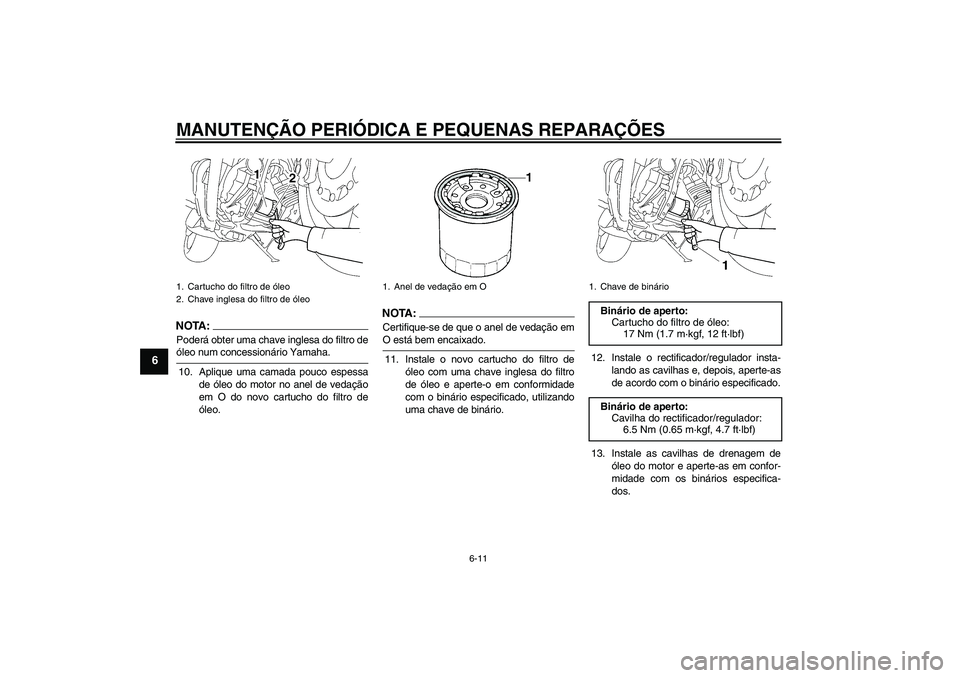

NOTA:Poderá obter uma chave inglesa do filtro deóleo num concessionário Yamaha.
10. Aplique uma camada pouco espessa
de óleo do motor no anel de vedação
em O do novo cartucho do filtro de
óleo.
NOTA :
Certifique-se de que o anel de vedação emO está bem encaixado.
11. Instale o novo cartucho do filtro de
óleo com uma chave inglesa do filtro
de óleo e aperte-o em conformidade
com o binário especificado, utilizando
uma chave de binário.12. Instale o rectificador/regulador insta-
lando as cavilhas e, depois, aperte-as
de acordo com o binário especificado.
13. Instale as cavilhas de drenagem de
óleo do motor e aperte-as em confor-
midade com os binários especifica-
dos.
1. Cartucho do filtro de óleo
2. Chave inglesa do filtro de óleo
1. Anel de vedação em O
1. Chave de binárioBinário de aperto:
Cartucho do filtro de óleo:
17 Nm (1.7 m·kgf, 12 ft·lbf)
Binário de aperto:
Cavilha do rectificador/regulador:
6.5 Nm (0.65 m·kgf, 4.7 ft·lbf)
U5YUP3P0.book Page 11 Friday, September 21, 2007 9:41 AM

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-12
6

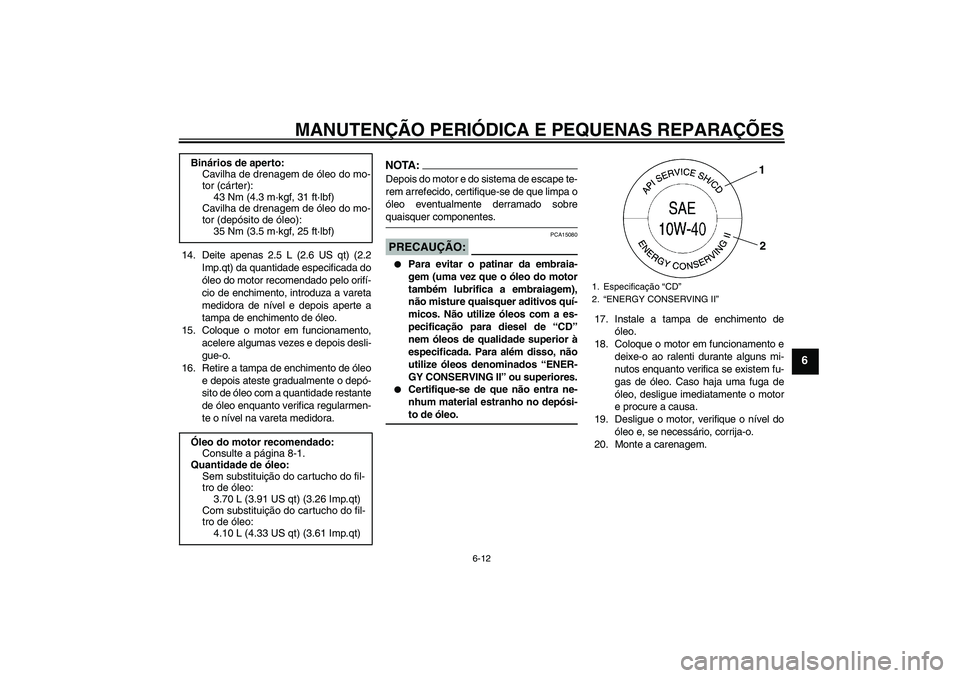

14. Deite apenas 2.5 L (2.6 US qt) (2.2
Imp.qt) da quantidade especificada do
óleo do motor recomendado pelo orifí-
cio de enchimento, introduza a vareta
medidora de nível e depois aperte a
tampa de enchimento de óleo.
15. Coloque o motor em funcionamento,
acelere algumas vezes e depois desli-
gue-o.
16. Retire a tampa de enchimento de óleo
e depois ateste gradualmente o depó-
sito de óleo com a quantidade restante
de óleo enquanto verifica regularmen-
te o nível na vareta medidora.
NOTA:Depois do motor e do sistema de escape te-
rem arrefecido, certifique-se de que limpa o
óleo eventualmente derramado sobrequaisquer componentes.PRECAUÇÃO:
PCA15080


Para evitar o patinar da embraia-
gem (uma vez que o óleo do motor
também lubrifica a embraiagem),
não misture quaisquer aditivos quí-
micos. Não utilize óleos com a es-
pecificação para diesel de “CD”
nem óleos de qualidade superior à
especificada. Para além disso, não
utilize óleos denominados “ENER-
GY CONSERVING II” ou superiores.


Certifique-se de que não entra ne-
nhum material estranho no depósi-to de óleo.17. Instale a tampa de enchimento de
óleo.
18. Coloque o motor em funcionamento e
deixe-o ao ralenti durante alguns mi-
nutos enquanto verifica se existem fu-
gas de óleo. Caso haja uma fuga de
óleo, desligue imediatamente o motor
e procure a causa.
19. Desligue o motor, verifique o nível do
óleo e, se necessário, corrija-o.
20. Monte a carenagem. Binários de aperto:
Cavilha de drenagem de óleo do mo-
tor (cárter):
43 Nm (4.3 m·kgf, 31 ft·lbf)
Cavilha de drenagem de óleo do mo-
tor (depósito de óleo):
35 Nm (3.5 m·kgf, 25 ft·lbf)
Óleo do motor recomendado:
Consulte a página 8-1.
Quantidade de óleo:
Sem substituição do cartucho do fil-
tro de óleo:
3.70 L (3.91 US qt) (3.26 Imp.qt)
Com substituição do cartucho do fil-
tro de óleo:
4.10 L (4.33 US qt) (3.61 Imp.qt)
1. Especificação “CD”
2.“ENERGY CONSERVING II”
1
2
U5YUP3P0.book Page 12 Friday, September 21, 2007 9:41 AM

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-13
6
PAU36762

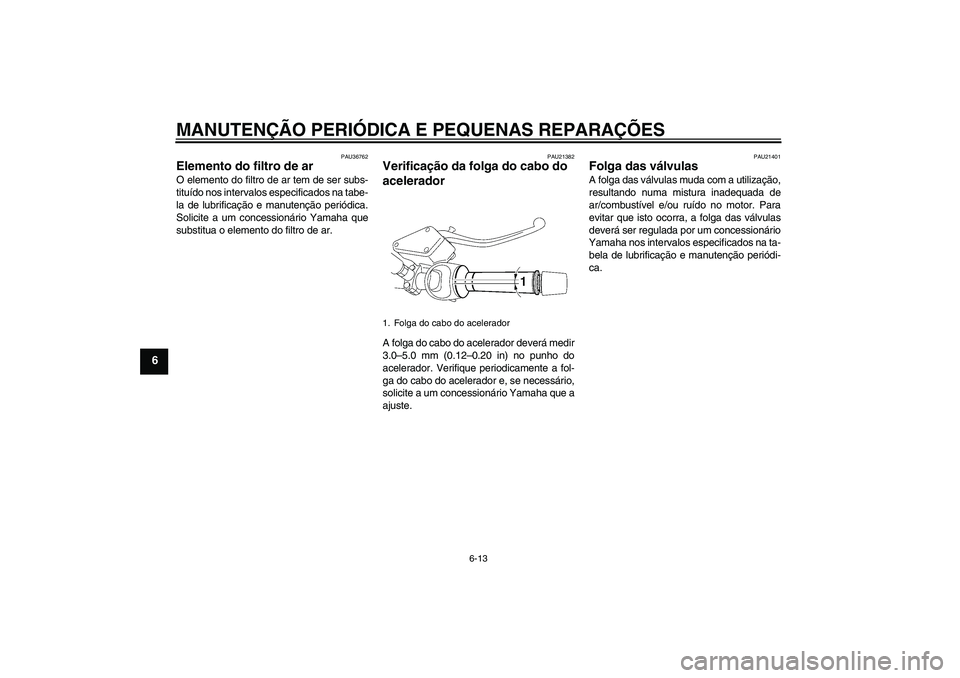

Elemento do filtro de ar O elemento do filtro de ar tem de ser subs-
tituído nos intervalos especificados na tabe-
la de lubrificação e manutenção periódica.
Solicite a um concessionário Yamaha que
substitua o elemento do filtro de ar.
PAU21382
Verificação da folga do cabo do
acelerador A folga do cabo do acelerador deverá medir
3.0–5.0 mm (0.12–0.20 in) no punho do
acelerador. Verifique periodicamente a fol-
ga do cabo do acelerador e, se necessário,
solicite a um concessionário Yamaha que a
ajuste.
PAU21401
Folga das válvulas A folga das válvulas muda com a utilização,
resultando numa mistura inadequada de
ar/combustível e/ou ruído no motor. Para
evitar que isto ocorra, a folga das válvulas
deverá ser regulada por um concessionário
Yamaha nos intervalos especificados na ta-
bela de lubrificação e manutenção periódi-
ca.
1. Folga do cabo do acelerador
U5YUP3P0.book Page 13 Friday, September 21, 2007 9:41 AM

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-14
6
PAU21771

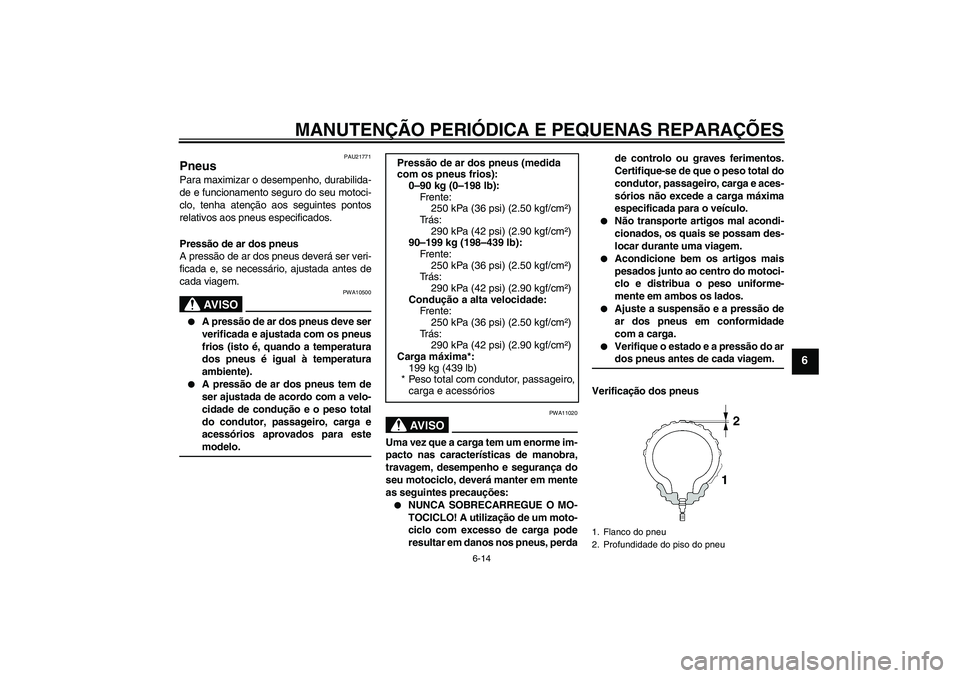

Pneus Para maximizar o desempenho, durabilida-
de e funcionamento seguro do seu motoci-
clo, tenha atenção aos seguintes pontos
relativos aos pneus especificados.
Pressão de ar dos pneus
A pressão de ar dos pneus deverá ser veri-
ficada e, se necessário, ajustada antes de
cada viagem.
AV I S O
PWA10500


A pressão de ar dos pneus deve ser
verificada e ajustada com os pneus
frios (isto é, quando a temperatura
dos pneus é igual à temperatura
ambiente).


A pressão de ar dos pneus tem de
ser ajustada de acordo com a velo-
cidade de condução e o peso total
do condutor, passageiro, carga e
acessórios aprovados para estemodelo.
AV I S O
PWA11020
Uma vez que a carga tem um enorme im-
pacto nas características de manobra,
travagem, desempenho e segurança do
seu motociclo, deverá manter em mente
as seguintes precauções:

NUNCA SOBRECARREGUE O MO-
TOCICLO! A utilização de um moto-
ciclo com excesso de carga pode
resultar em danos nos pneus, perdade controlo ou graves ferimentos.
Certifique-se de que o peso total do
condutor, passageiro, carga e aces-
sórios não excede a carga máxima
especificada para o veículo.


Não transporte artigos mal acondi-
cionados, os quais se possam des-
locar durante uma viagem.


Acondicione bem os artigos mais
pesados junto ao centro do motoci-
clo e distribua o peso uniforme-
mente em ambos os lados.


Ajuste a suspensão e a pressão de
ar dos pneus em conformidade
com a carga.


Verifique o estado e a pressão do ardos pneus antes de cada viagem.
Verificação dos pneus Pressão de ar dos pneus (medida
com os pneus frios):
0–90 kg (0–198 lb):
Fr e nt e :
250 kPa (36 psi) (2.50 kgf/cm²)
Trás:
290 kPa (42 psi) (2.90 kgf/cm²)
90–199 kg (198–439 lb):
Fr e nt e :
250 kPa (36 psi) (2.50 kgf/cm²)
Trás:
290 kPa (42 psi) (2.90 kgf/cm²)
Condução a alta velocidade:
Fr e nt e :
250 kPa (36 psi) (2.50 kgf/cm²)
Trás:
290 kPa (42 psi) (2.90 kgf/cm²)
Carga máxima*:
199 kg (439 lb)
* Peso total com condutor, passageiro,
carga e acessórios
1. Flanco do pneu
2. Profundidade do piso do pneu
U5YUP3P0.book Page 14 Friday, September 21, 2007 9:41 AM

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-15
6
Os pneus devem ser verificados antes de
cada viagem. Se a profundidade da face de
rolamento central atingir o limite especifica-
do, se o pneu tiver um prego ou fragmentos
de vidro, ou se o flanco estiver rachado, so-
licite a um concessionário Yamaha que
substitua o pneu imediatamente.NOTA:Os limites de profundidade do piso dos
pneus poderão diferir de país para país.Cumpra sempre os regulamentos locais.
AV I S O
PWA10470


Solicite a um concessionário
Yamaha que substitua os pneus ex-
cessivamente gastos. Para além de
ser ilegal, utilizar o veículo com
pneus excessivamente gastos di-
minui a estabilidade de condução e
pode levar a perda de controlo.


A tarefa de substituição de todas as
peças relacionadas com as rodas e
os travões, incluindo os pneus,
deve ser executada por um conces-sionário Yamaha, que possui os co-
nhecimentos e experiência
profissional necessários.
Informações relativas aos pneus
Este motociclo está equipado com rodas de
liga e pneus sem câmara de ar com válvu-
las.AV I S O
PWA10480


Os pneus dianteiro e traseiro de-
vem ser da mesma marca e modelo,
caso contrário as características de
condução do motociclo não podem
ser garantidas.


Após testes extensivos, apenas os
pneus indicados na lista abaixo fo-
ram aprovados para este modelo
pela Yamaha Motor Co., Ltd.


Certifique-se sempre de que as
tampas das válvulas estão bem ins-
taladas para evitar a fuga de pres-
são de ar.


Utilize apenas as válvulas para
pneus e os núcleos de válvula indi-
cados na lista abaixo para evitar o
esvaziamento dos pneus durante acondução a alta velocidade. Profundidade mínima do piso do
pneu (frente e trás):
1.6 mm (0.06 in)
1. Válvula de ar do pneu
2. Núcleo da válvula de ar do pneu
3. Tampa da válvula de ar do pneu com vedan-
te
Pneu da frente:
Tamanho:
120/70 ZR17 M/C (58W)
Fabricante/modelo:
METZELER/ROADTEC Z6 E
FRONT
MICHELIN/PILOT ROAD S
Pneu de trás:
Tamanho:
190/50 ZR17 M/C (73W)
Fabricante/modelo:
METZELER/ROADTEC Z6 E
MICHELIN/PILOT ROAD
DIANTEIRO e TRASEIRO:
Válvula de ar do pneu:
TR412
Núcleo de válvula:
#9100 (de origem)
U5YUP3P0.book Page 15 Friday, September 21, 2007 9:41 AM

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-16
6

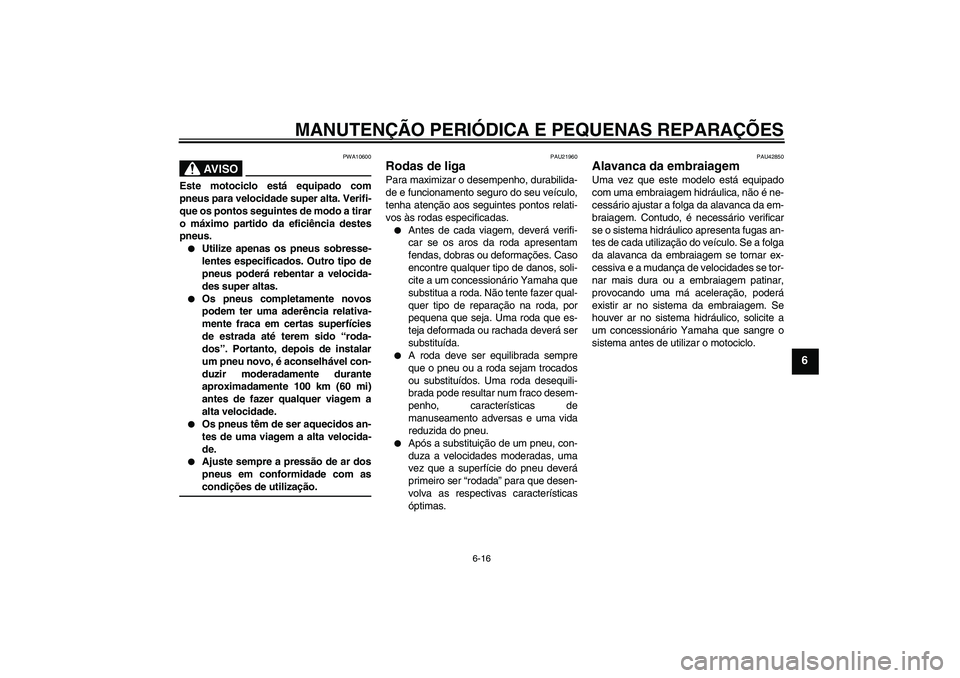

AV I S O
PWA10600
Este motociclo está equipado com
pneus para velocidade super alta. Verifi-
que os pontos seguintes de modo a tirar
o máximo partido da eficiência destes
pneus.

Utilize apenas os pneus sobresse-
lentes especificados. Outro tipo de
pneus poderá rebentar a velocida-
des super altas.


Os pneus completamente novos
podem ter uma aderência relativa-
mente fraca em certas superfícies
de estrada até terem sido “roda-
dos”. Portanto, depois de instalar
um pneu novo, é aconselhável con-
duzir moderadamente durante
aproximadamente 100 km (60 mi)
antes de fazer qualquer viagem a
alta velocidade.


Os pneus têm de ser aquecidos an-
tes de uma viagem a alta velocida-
de.


Ajuste sempre a pressão de ar dos
pneus em conformidade com ascondições de utilização.
PAU21960
Rodas de liga Para maximizar o desempenho, durabilida-
de e funcionamento seguro do seu veículo,
tenha atenção aos seguintes pontos relati-
vos às rodas especificadas.

Antes de cada viagem, deverá verifi-
car se os aros da roda apresentam
fendas, dobras ou deformações. Caso
encontre qualquer tipo de danos, soli-
cite a um concessionário Yamaha que
substitua a roda. Não tente fazer qual-
quer tipo de reparação na roda, por
pequena que seja. Uma roda que es-
teja deformada ou rachada deverá ser
substituída.


A roda deve ser equilibrada sempre
que o pneu ou a roda sejam trocados
ou substituídos. Uma roda desequili-
brada pode resultar num fraco desem-
penho, características de
manuseamento adversas e uma vida
reduzida do pneu.


Após a substituição de um pneu, con-
duza a velocidades moderadas, uma
vez que a superfície do pneu deverá
primeiro ser “rodada” para que desen-
volva as respectivas características
óptimas.
PAU42850
Alavanca da embraiagem Uma vez que este modelo está equipado
com uma embraiagem hidráulica, não é ne-
cessário ajustar a folga da alavanca da em-
braiagem. Contudo, é necessário verificar
se o sistema hidráulico apresenta fugas an-
tes de cada utilização do veículo. Se a folga
da alavanca da embraiagem se tornar ex-
cessiva e a mudança de velocidades se tor-
nar mais dura ou a embraiagem patinar,
provocando uma má aceleração, poderá
existir ar no sistema da embraiagem. Se
houver ar no sistema hidráulico, solicite a
um concessionário Yamaha que sangre o
sistema antes de utilizar o motociclo.
U5YUP3P0.book Page 16 Friday, September 21, 2007 9:41 AM

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-17
6

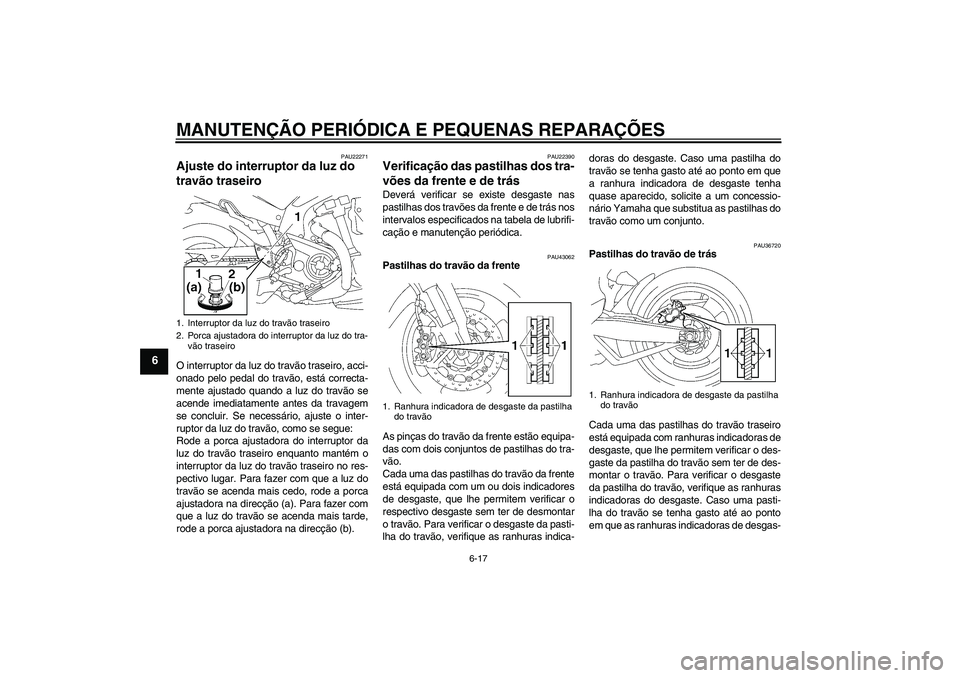

PAU22271
Ajuste do interruptor da luz do
travão traseiro O interruptor da luz do travão traseiro, acci-
onado pelo pedal do travão, está correcta-
mente ajustado quando a luz do travão se
acende imediatamente antes da travagem
se concluir. Se necessário, ajuste o inter-
ruptor da luz do travão, como se segue:
Rode a porca ajustadora do interruptor da
luz do travão traseiro enquanto mantém o
interruptor da luz do travão traseiro no res-
pectivo lugar. Para fazer com que a luz do
travão se acenda mais cedo, rode a porca
ajustadora na direcção (a). Para fazer com
que a luz do travão se acenda mais tarde,
rode a porca ajustadora na direcção (b).
PAU22390
Verificação das pastilhas dos tra-
vões da frente e de trás Deverá verificar se existe desgaste nas
pastilhas dos travões da frente e de trás nos
intervalos especificados na tabela de lubrifi-
cação e manutenção periódica.
PAU43062
Pastilhas do travão da frente
As pinças do travão da frente estão equipa-
das com dois conjuntos de pastilhas do tra-
vão.
Cada uma das pastilhas do travão da frente
está equipada com um ou dois indicadores
de desgaste, que lhe permitem verificar o
respectivo desgaste sem ter de desmontar
o travão. Para verificar o desgaste da pasti-
lha do travão, verifique as ranhuras indica-doras do desgaste. Caso uma pastilha do
travão se tenha gasto até ao ponto em que
a ranhura indicadora de desgaste tenha
quase aparecido, solicite a um concessio-
nário Yamaha que substitua as pastilhas do
travão como um conjunto.
PAU36720
Pastilhas do travão de trás
Cada uma das pastilhas do travão traseiro
está equipada com ranhuras indicadoras de
desgaste, que lhe permitem verificar o des-
gaste da pastilha do travão sem ter de des-
montar o travão. Para verificar o desgaste
da pastilha do travão, verifique as ranhuras
indicadoras do desgaste. Caso uma pasti-
lha do travão se tenha gasto até ao ponto
em que as ranhuras indicadoras de desgas-
1. Interruptor da luz do travão traseiro
2. Porca ajustadora do interruptor da luz do tra-
vão traseiro
1. Ranhura indicadora de desgaste da pastilha
do travão
1. Ranhura indicadora de desgaste da pastilha
do travão
U5YUP3P0.book Page 17 Friday, September 21, 2007 9:41 AM
