YAMAHA MT-01 2008 Manuale duso (in Italian)
Manufacturer: YAMAHA, Model Year: 2008, Model line: MT-01, Model: YAMAHA MT-01 2008Pages: 90, PDF Dimensioni: 2.99 MB

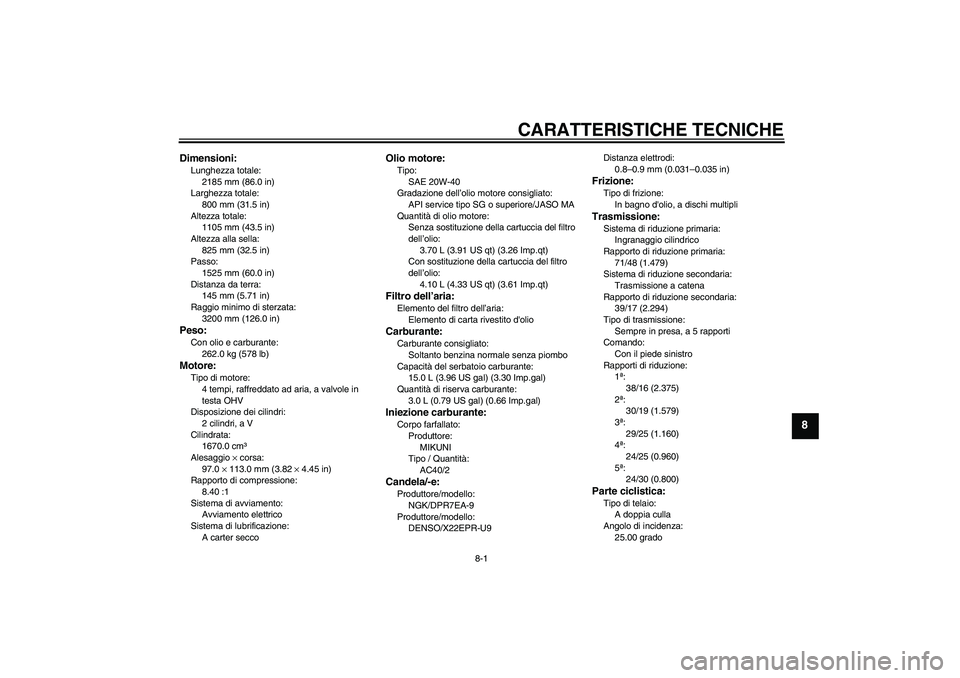

Page 81 of 90
CARATTERISTICHE TECNICHE
8-1
8
Dimensioni:Lunghezza totale:
2185 mm (86.0 in)
Larghezza totale:
800 mm (31.5 in)
Altezza totale:
1105 mm (43.5 in)
Altezza alla sella:
825 mm (32.5 in)
Passo:
1525 mm (60.0 in)
Distanza da terra:
145 mm (5.71 in)
Raggio minimo di sterzata:
3200 mm (126.0 in)Peso:Con olio e carburante:
262.0 kg (578 lb)Motore:Tipo di motore:
4 tempi, raffreddato ad aria, a valvole in
testa OHV
Disposizione dei cilindri:
2 cilindri, a V
Cilindrata:
1670.0 cm³
Alesaggio × corsa:
97.0 × 113.0 mm (3.82 × 4.45 in)
Rapporto di compressione:
8.40 :1
Sistema di avviamento:
Avviamento elettrico
Sistema di lubrificazione:
A carter secco
Olio motore:Tipo:
SAE 20W-40
Gradazione dell’olio motore consigliato:
API service tipo SG o superiore/JASO MA
Quantità di olio motore:
Senza sostituzione della cartuccia del filtro
dell’olio:
3.70 L (3.91 US qt) (3.26 Imp.qt)
Con sostituzione della cartuccia del filtro
dell’olio:
4.10 L (4.33 US qt) (3.61 Imp.qt)Filtro dell’aria:Elemento del filtro dell’aria:
Elemento di carta rivestito d'olioCarburante:Carburante consigliato:
Soltanto benzina normale senza piombo
Capacità del serbatoio carburante:
15.0 L (3.96 US gal) (3.30 Imp.gal)
Quantità di riserva carburante:
3.0 L (0.79 US gal) (0.66 Imp.gal)Iniezione carburante:Corpo farfallato:
Produttore:
MIKUNI
Tipo / Quantità:
AC40/2Candela/-e:Produttore/modello:
NGK/DPR7EA-9
Produttore/modello:
DENSO/X22EPR-U9Distanza elettrodi:
0.8–0.9 mm (0.031–0.035 in)
Frizione:Tipo di frizione:
In bagno d'olio, a dischi multipliTrasmissione:Sistema di riduzione primaria:
Ingranaggio cilindrico
Rapporto di riduzione primaria:
71/48 (1.479)
Sistema di riduzione secondaria:
Trasmissione a catena
Rapporto di riduzione secondaria:
39/17 (2.294)
Tipo di trasmissione:
Sempre in presa, a 5 rapporti
Comando:
Con il piede sinistro
Rapporti di riduzione:
1ª:
38/16 (2.375)
2ª:
30/19 (1.579)
3ª:
29/25 (1.160)
4ª:
24/25 (0.960)
5ª:
24/30 (0.800)Parte ciclistica:Tipo di telaio:
A doppia culla
Angolo di incidenza:
25.00 grado
U5YUH3H0.book Page 1 Wednesday, September 19, 2007 5:21 PM

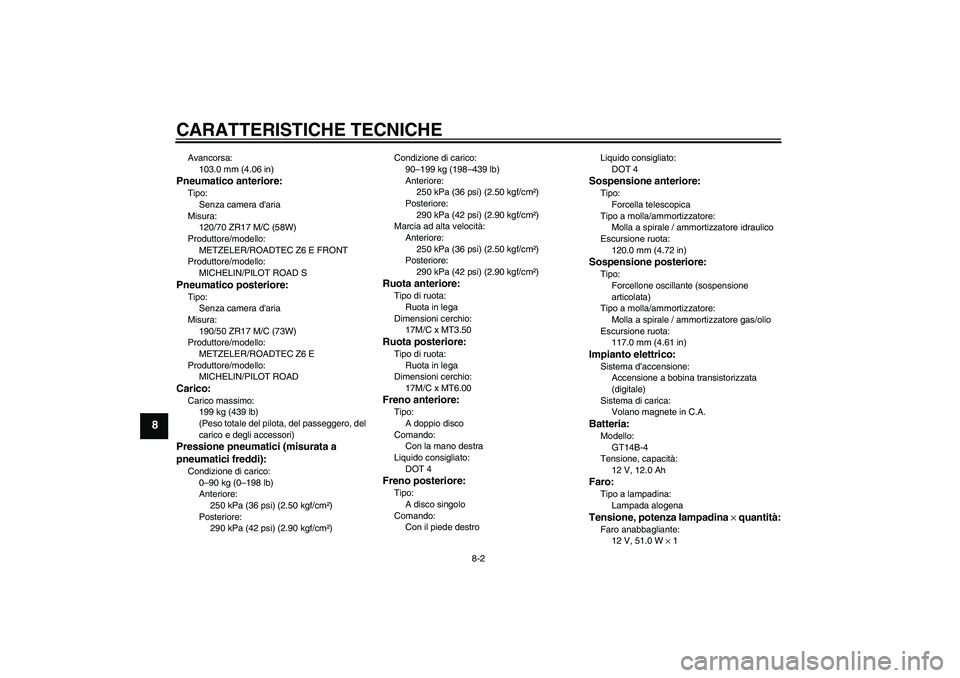

Page 82 of 90
CARATTERISTICHE TECNICHE
8-2
8
Avancorsa:
103.0 mm (4.06 in)Pneumatico anteriore:Tipo:
Senza camera d'aria
Misura:
120/70 ZR17 M/C (58W)
Produttore/modello:
METZELER/ROADTEC Z6 E FRONT
Produttore/modello:
MICHELIN/PILOT ROAD SPneumatico posteriore:Tipo:
Senza camera d'aria
Misura:
190/50 ZR17 M/C (73W)
Produttore/modello:
METZELER/ROADTEC Z6 E
Produttore/modello:
MICHELIN/PILOT ROADCarico:Carico massimo:
199 kg (439 lb)
(Peso totale del pilota, del passeggero, del
carico e degli accessori)Pressione pneumatici (misurata a
pneumatici freddi):Condizione di carico:
0–90 kg (0–198 lb)
Anteriore:
250 kPa (36 psi) (2.50 kgf/cm²)
Posteriore:
290 kPa (42 psi) (2.90 kgf/cm²)Condizione di carico:
90–199 kg (198–439 lb)
Anteriore:
250 kPa (36 psi) (2.50 kgf/cm²)
Posteriore:
290 kPa (42 psi) (2.90 kgf/cm²)
Marcia ad alta velocità:
Anteriore:
250 kPa (36 psi) (2.50 kgf/cm²)
Posteriore:
290 kPa (42 psi) (2.90 kgf/cm²)
Ruota anteriore:Tipo di ruota:
Ruota in lega
Dimensioni cerchio:
17M/C x MT3.50Ruota posteriore:Tipo di ruota:
Ruota in lega
Dimensioni cerchio:
17M/C x MT6.00Freno anteriore:Tipo:
A doppio disco
Comando:
Con la mano destra
Liquido consigliato:
DOT 4Freno posteriore:Tipo:
A disco singolo
Comando:
Con il piede destroLiquido consigliato:
DOT 4
Sospensione anteriore:Tipo:
Forcella telescopica
Tipo a molla/ammortizzatore:
Molla a spirale / ammortizzatore idraulico
Escursione ruota:
120.0 mm (4.72 in)Sospensione posteriore:Tipo:
Forcellone oscillante (sospensione
articolata)
Tipo a molla/ammortizzatore:
Molla a spirale / ammortizzatore gas/olio
Escursione ruota:
117.0 mm (4.61 in)Impianto elettrico:Sistema d’accensione:
Accensione a bobina transistorizzata
(digitale)
Sistema di carica:
Volano magnete in C.A.Batteria:Modello:
GT14B-4
Tensione, capacità:
12 V, 12.0 AhFaro:Tipo a lampadina:
Lampada alogenaTensione, potenza lampadina × quantità:Faro anabbagliante:
12 V, 51.0 W × 1
U5YUH3H0.book Page 2 Wednesday, September 19, 2007 5:21 PM

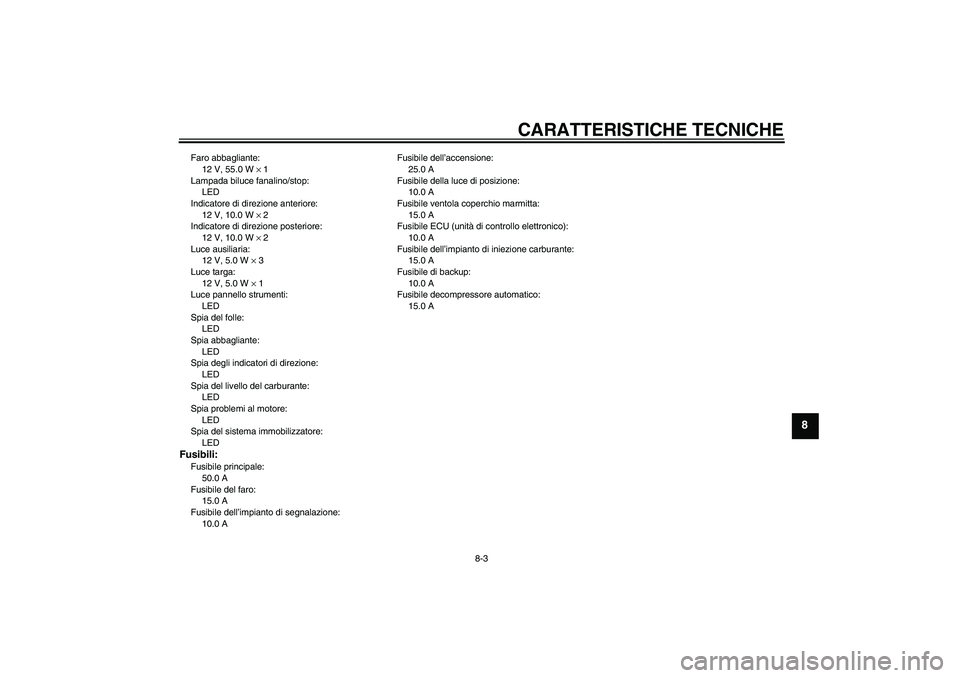

Page 83 of 90
CARATTERISTICHE TECNICHE
8-3
8
Faro abbagliante:
12 V, 55.0 W × 1
Lampada biluce fanalino/stop:
LED
Indicatore di direzione anteriore:
12 V, 10.0 W × 2
Indicatore di direzione posteriore:
12 V, 10.0 W × 2
Luce ausiliaria:
12 V, 5.0 W × 3
Luce targa:
12 V, 5.0 W × 1
Luce pannello strumenti:
LED
Spia del folle:
LED
Spia abbagliante:
LED
Spia degli indicatori di direzione:
LED
Spia del livello del carburante:
LED
Spia problemi al motore:
LED
Spia del sistema immobilizzatore:
LEDFusibili:Fusibile principale:
50.0 A
Fusibile del faro:
15.0 A
Fusibile dell’impianto di segnalazione:
10.0 AFusibile dell’accensione:
25.0 A
Fusibile della luce di posizione:
10.0 A
Fusibile ventola coperchio marmitta:
15.0 A
Fusibile ECU (unità di controllo elettronico):
10.0 A
Fusibile dell’impianto di iniezione carburante:
15.0 A
Fusibile di backup:
10.0 A
Fusibile decompressore automatico:
15.0 A
U5YUH3H0.book Page 3 Wednesday, September 19, 2007 5:21 PM
Page 84 of 90
INFORMAZIONI PER I CONSUMATORI
9-1
9

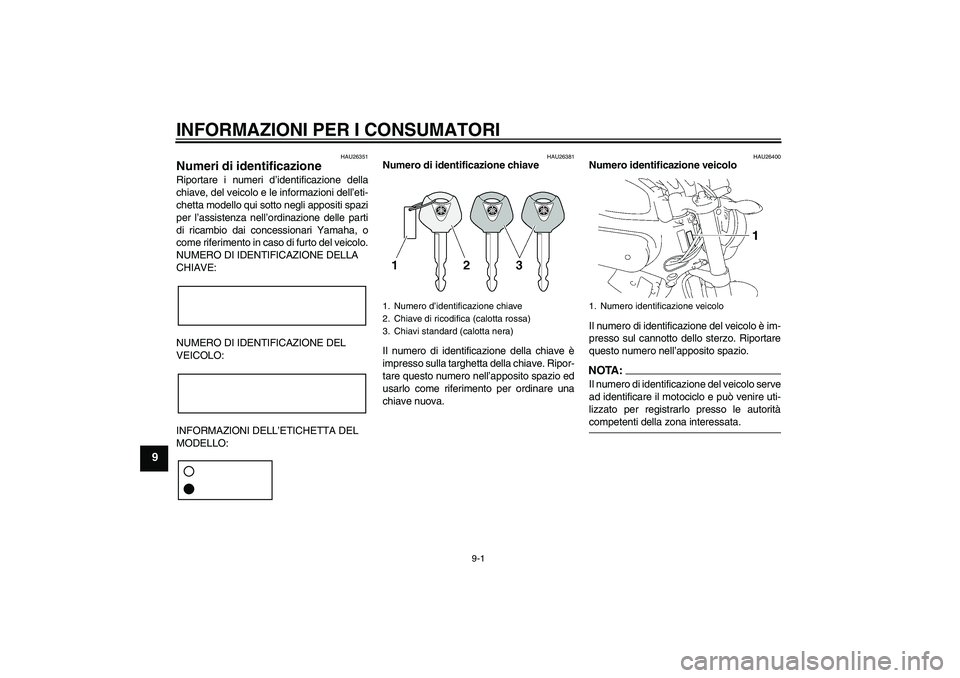

HAU26351
Numeri di identificazione Riportare i numeri d’identificazione della
chiave, del veicolo e le informazioni dell’eti-
chetta modello qui sotto negli appositi spazi
per l’assistenza nell’ordinazione delle parti
di ricambio dai concessionari Yamaha, o
come riferimento in caso di furto del veicolo.
NUMERO DI IDENTIFICAZIONE DELLA
CHIAVE:
NUMERO DI IDENTIFICAZIONE DEL
VEICOLO:
INFORMAZIONI DELL’ETICHETTA DEL
MODELLO:
HAU26381
Numero di identificazione chiave
Il numero di identificazione della chiave è
impresso sulla targhetta della chiave. Ripor-
tare questo numero nell’apposito spazio ed
usarlo come riferimento per ordinare una
chiave nuova.
HAU26400
Numero identificazione veicolo
Il numero di identificazione del veicolo è im-
presso sul cannotto dello sterzo. Riportare
questo numero nell’apposito spazio.NOTA:Il numero di identificazione del veicolo serve
ad identificare il motociclo e può venire uti-
lizzato per registrarlo presso le autoritàcompetenti della zona interessata.
1. Numero d’identificazione chiave
2. Chiave di ricodifica (calotta rossa)
3. Chiavi standard (calotta nera)
1. Numero identificazione veicolo
U5YUH3H0.book Page 1 Wednesday, September 19, 2007 5:21 PM
Page 85 of 90
INFORMAZIONI PER I CONSUMATORI
9-2
9

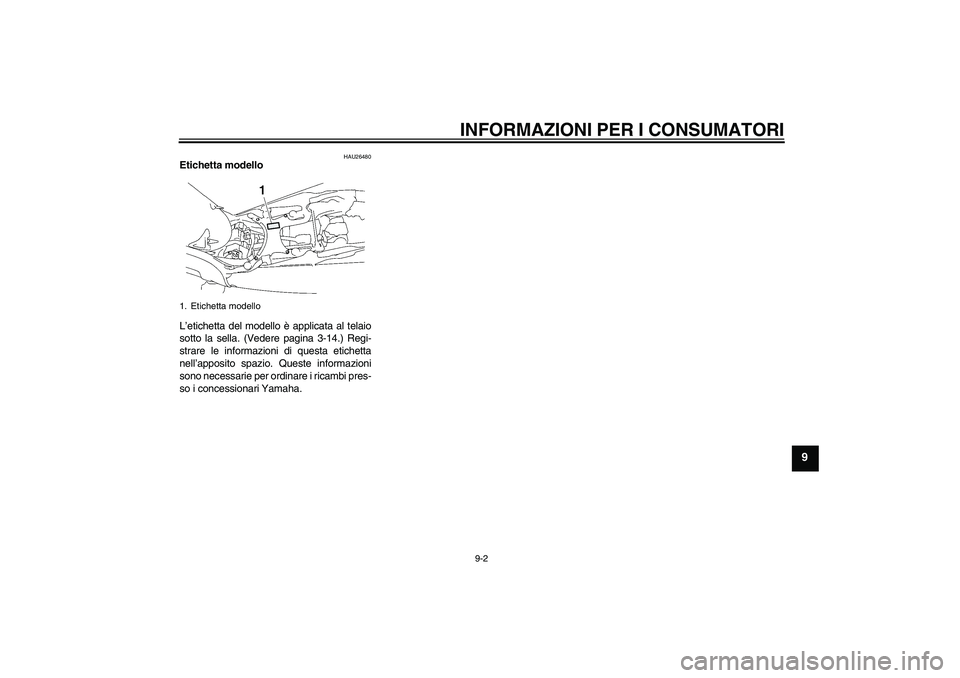

HAU26480
Etichetta modello
L’etichetta del modello è applicata al telaio
sotto la sella. (Vedere pagina 3-14.) Regi-
strare le informazioni di questa etichetta
nell’apposito spazio. Queste informazioni
sono necessarie per ordinare i ricambi pres-
so i concessionari Yamaha.1. Etichetta modello
U5YUH3H0.book Page 2 Wednesday, September 19, 2007 5:21 PM

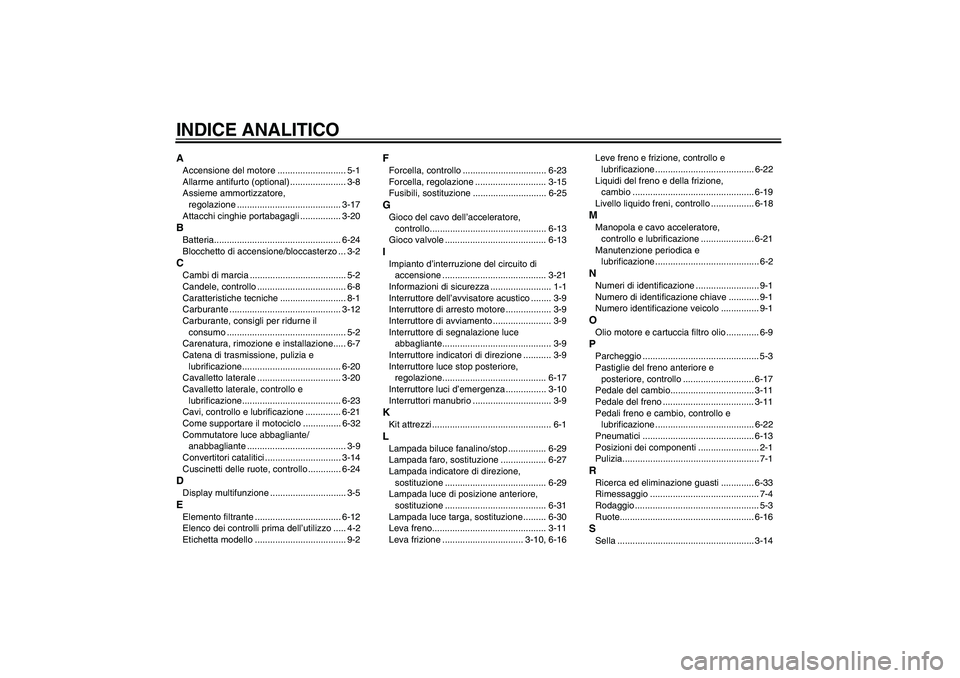

Page 86 of 90
INDICE ANALITICOAAccensione del motore ........................... 5-1
Allarme antifurto (optional) ...................... 3-8
Assieme ammortizzatore,
regolazione ......................................... 3-17
Attacchi cinghie portabagagli ................ 3-20BBatteria.................................................. 6-24
Blocchetto di accensione/bloccasterzo ... 3-2CCambi di marcia ...................................... 5-2
Candele, controllo ................................... 6-8
Caratteristiche tecniche .......................... 8-1
Carburante ............................................ 3-12
Carburante, consigli per ridurne il
consumo ............................................... 5-2
Carenatura, rimozione e installazione..... 6-7
Catena di trasmissione, pulizia e
lubrificazione....................................... 6-20
Cavalletto laterale ................................. 3-20
Cavalletto laterale, controllo e
lubrificazione....................................... 6-23
Cavi, controllo e lubrificazione .............. 6-21
Come supportare il motociclo ............... 6-32
Commutatore luce abbagliante/
anabbagliante ....................................... 3-9
Convertitori catalitici .............................. 3-14
Cuscinetti delle ruote, controllo ............. 6-24DDisplay multifunzione .............................. 3-5EElemento filtrante .................................. 6-12
Elenco dei controlli prima dell’utilizzo ..... 4-2
Etichetta modello .................................... 9-2
FForcella, controllo ................................. 6-23
Forcella, regolazione ............................ 3-15
Fusibili, sostituzione ............................. 6-25GGioco del cavo dell’acceleratore,
controllo.............................................. 6-13
Gioco valvole ........................................ 6-13IImpianto d’interruzione del circuito di
accensione ......................................... 3-21
Informazioni di sicurezza ........................ 1-1
Interruttore dell’avvisatore acustico ........ 3-9
Interruttore di arresto motore .................. 3-9
Interruttore di avviamento ....................... 3-9
Interruttore di segnalazione luce
abbagliante........................................... 3-9
Interruttore indicatori di direzione ........... 3-9
Interruttore luce stop posteriore,
regolazione......................................... 6-17
Interruttore luci d’emergenza ................ 3-10
Interruttori manubrio ............................... 3-9KKit attrezzi ............................................... 6-1LLampada biluce fanalino/stop ............... 6-29
Lampada faro, sostituzione .................. 6-27
Lampada indicatore di direzione,
sostituzione ........................................ 6-29
Lampada luce di posizione anteriore,
sostituzione ........................................ 6-31
Lampada luce targa, sostituzione ......... 6-30
Leva freno............................................. 3-11
Leva frizione ................................ 3-10, 6-16Leve freno e frizione, controllo e
lubrificazione ....................................... 6-22
Liquidi del freno e della frizione,
cambio ................................................ 6-19
Livello liquido freni, controllo ................. 6-18
MManopola e cavo acceleratore,
controllo e lubrificazione ..................... 6-21
Manutenzione periodica e
lubrificazione ......................................... 6-2NNumeri di identificazione ......................... 9-1
Numero di identificazione chiave ............ 9-1
Numero identificazione veicolo ............... 9-1OOlio motore e cartuccia filtro olio ............. 6-9PParcheggio .............................................. 5-3
Pastiglie del freno anteriore e
posteriore, controllo ............................ 6-17
Pedale del cambio................................. 3-11
Pedale del freno .................................... 3-11
Pedali freno e cambio, controllo e
lubrificazione ....................................... 6-22
Pneumatici ............................................ 6-13
Posizioni dei componenti ........................ 2-1
Pulizia...................................................... 7-1RRicerca ed eliminazione guasti ............. 6-33
Rimessaggio ........................................... 7-4
Rodaggio ................................................. 5-3
Ruote..................................................... 6-16SSella ...................................................... 3-14
U5YUH3H0.book Page 1 Wednesday, September 19, 2007 5:21 PM

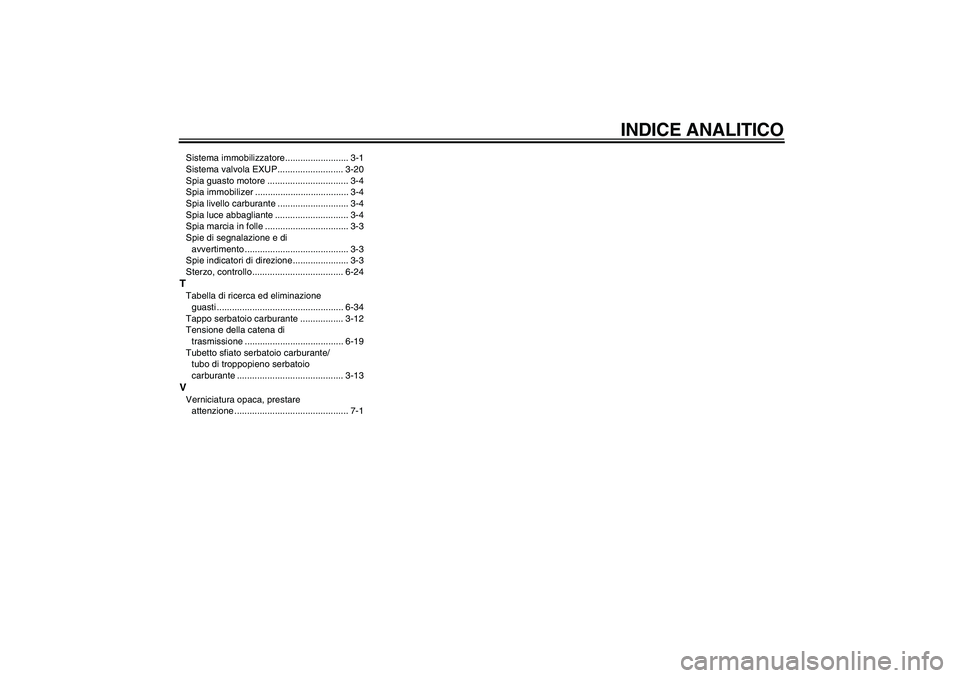

Page 87 of 90
INDICE ANALITICO
Sistema immobilizzatore ......................... 3-1
Sistema valvola EXUP.......................... 3-20
Spia guasto motore ................................ 3-4
Spia immobilizer ..................................... 3-4
Spia livello carburante ............................ 3-4
Spia luce abbagliante ............................. 3-4
Spia marcia in folle ................................. 3-3
Spie di segnalazione e di
avvertimento ......................................... 3-3
Spie indicatori di direzione...................... 3-3
Sterzo, controllo.................................... 6-24TTabella di ricerca ed eliminazione
guasti .................................................. 6-34
Tappo serbatoio carburante ................. 3-12
Tensione della catena di
trasmissione ....................................... 6-19
Tubetto sfiato serbatoio carburante/
tubo di troppopieno serbatoio
carburante .......................................... 3-13VVerniciatura opaca, prestare
attenzione ............................................. 7-1
U5YUH3H0.book Page 2 Wednesday, September 19, 2007 5:21 PM
Page 88 of 90
A5-yoko_Blank.fm Page 1 Tuesday, April 8, 2003 11:43 AM
Page 89 of 90
A5-yoko_Blank.fm Page 1 Tuesday, April 8, 2003 11:43 AM
Page 90 of 90
STAMPATO SU CARTA RICICLATA
YAMAHA MOTOR CO., LTD.
PRINTED IN JAPAN
2007.10-0.6×1 CR
(H)
