COMMANDES ET INSTRUMENTS
3-7
3
des compteurs (compteur kilométrique et
totalisateurs) se modifie comme suit à la
pression sur le bouton de sélection
“SELECT”:
F-TRIP → TRIP 1 → TRIP 2 → ODO → F-
TRIP
Pour remettre un totalisateur à zéro, le sé-
lectionner en appuyant sur le bouton de sé-
lection “SELECT”, puis appuyer sur le bou-
ton de remise à zéro “RESET” pendant au
moins une seconde. Si, une fois le plein de
carburant effectué, la remise à zéro du tota-
lisateur de la réserve n’est pas effectuée
manuellement, elle s’effectue automatique-
ment et l’affichage retourne au mode affiché
précédemment après que le véhicule a par-
couru une distance d’environ 5 km (3 mi).
Système embarqué de diagnostic de
pannes
Ce modèle est équipé d’un système embar-
qué de diagnostic de pannes surveillant di-
vers circuits électriques.
Lorsqu’un problème est détecté dans un de
ces circuits, le témoin d’alerte de panne mo-
teur s’allume ou clignote et l’écran du comp-
teur kilométrique/totalisateur journalier affi-
che un code d’erreur à deux chiffres.
Le dispositif embarqué de diagnostic de
pannes surveille également les circuits de
l’immobilisateur.Lorsqu’un problème est détecté dans un cir-
cuit de l’immobilisateur, le témoin d’alerte
de l’immobilisateur se met à clignoter et
l’écran affiche un code d’erreur à deux chif-
fres.
N.B.Le code d’erreur 52 pourrait signaler des in-
terférences dans la transmission des si-
gnaux. Lorsque ce code d’erreur s’affiche,procéder comme suit :
1. Mettre le moteur en marche à l’aide de
la clé d’enregistrement de codes.N.B.S’assurer qu’aucune autre clé d’un système
d’immobilisateur antivol n’est à proximité du
contacteur à clé. Cela signifie entre autres
qu’il convient de ne pas attacher plus d’une
clé de véhicule protégé par un immobilisa-
teur au même trousseau de clés. En effet, la
présence d’une autre clé pourrait troubler la
transmission des signaux, et par là empê-cher la mise en marche du moteur.
2. Si le moteur se met en marche, le cou-
per, puis tenter de le remettre en mar-
che avec chacune des clés conven-
tionnelles.
3. Si le moteur ne se met pas en marche
avec l’une ou les deux clés conven-
tionnelles, il faut confier le véhiculeainsi que la clé d’enregistrement et les
clés conventionnelles à un conces-
sionnaire Yamaha en vue du réenre-
gistrement de ces dernières.
Quand l’écran affiche un code d’erreur, no-
ter le nombre, puis faire contrôler le véhi-
cule par un concessionnaire Yamaha.
ATTENTION
FCA11590
Quand l’écran affiche un code d’erreur, il
convient de faire contrôler le véhicule le
plus rapidement possible afin d’évitertout endommagement du moteur.
Réglage de la luminosité
La luminosité peut être réglée pour les élé-
ments suivants :1. Cadran du compte-tours
2. Affichage ACL
3. Aiguille du compte-tours
U5YUF4F0.book Page 7 Tuesday, September 9, 2008 9:48 AM

COMMANDES ET INSTRUMENTS
3-8
3


le cadran du compte-tours (élément
numéro “1”)


l’affichage ACL (élément numéro “2”)


l’aiguille du compte-tours (élément nu-
méro “3”)
Sélectionner le mode de commande de la
luminosité comme suit.
1. Tourner la clé de contact sur “OFF”.
2. Appuyer sur le bouton de sélection
“SELECT” et le maintenir enfoncé.
3. Tourner la clé sur “ON”, attendre cinq
secondes, puis relâcher le bouton de
sélection “SELECT”.
Le numéro d’élément “1” s’affiche.
4. Régler la luminosité du cadran du
compte-tours en appuyant sur le bou-
ton “RESET”.5. Appuyer sur le bouton “SELECT” afin
de sélectionner l’affichage ACL.
Le numéro d’élément “2” s’affiche.
Régler la luminosité de l’affichage ACL
en appuyant sur le contacteur de re-
mise à zéro “RESET”.
6. Appuyer sur le bouton “SELECT” afin
de sélectionner l’aiguille du compte-
tours.
Le numéro d’élément “3” s’affiche.
Régler la luminosité de l’aiguille du
compte-tours en appuyant sur le bou-
ton “RESET”.7. Appuyer sur le bouton “SELECT” pour
que l’écran multifonction retourne à
l’affichage du compteur kilométrique
ou du totalisateur journalier.
1. Cadran du compte-tours
2. Numéro d’élément
3. Niveau de luminosité
1. Affichage ACL
2. Numéro d’élément
3. Niveau de luminosité
1. Aiguille du compte-tours
2. Numéro d’élément
3. Niveau de luminosité
U5YUF4F0.book Page 8 Tuesday, September 9, 2008 9:48 AM

COMMANDES ET INSTRUMENTS
3-9
3
FAU12331

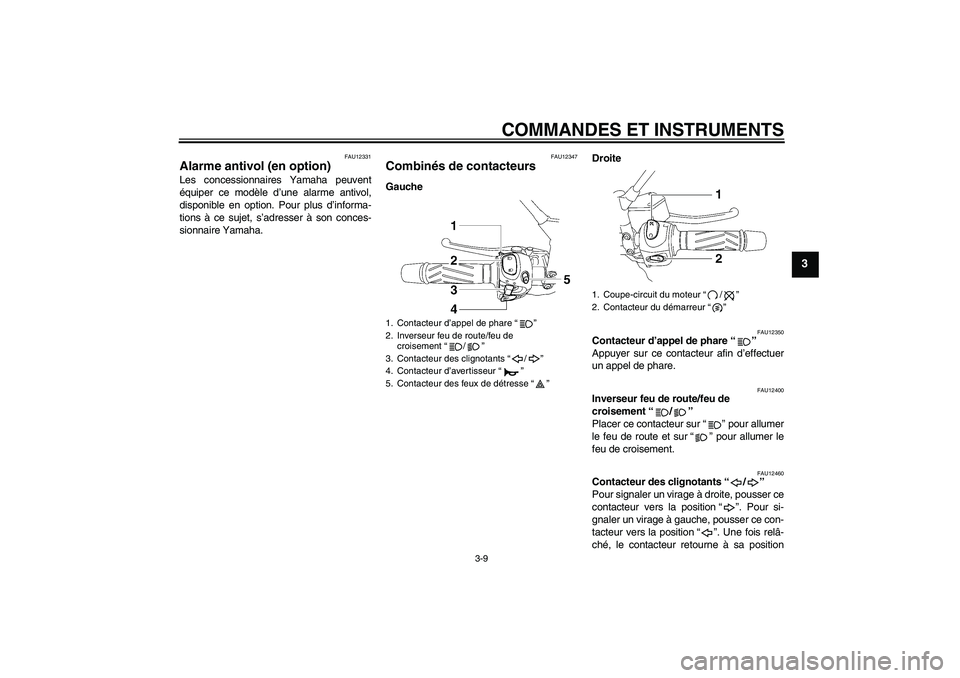

Alarme antivol (en option) Les concessionnaires Yamaha peuvent
équiper ce modèle d’une alarme antivol,
disponible en option. Pour plus d’informa-
tions à ce sujet, s’adresser à son conces-
sionnaire Yamaha.
FAU12347
Combinés de contacteurs GaucheDroite
FAU12350
Contacteur d’appel de phare“”
Appuyer sur ce contacteur afin d’effectuer
un appel de phare.
FAU12400
Inverseur feu de route/feu de
croisement“/”
Placer ce contacteur sur“” pour allumer
le feu de route et sur“” pour allumer le
feu de croisement.
FAU12460
Contacteur des clignotants“/”
Pour signaler un virage à droite, pousser ce
contacteur vers la position“”. Pour si-
gnaler un virage à gauche, pousser ce con-
tacteur vers la position“”. Une fois relâ-
ché, le contacteur retourne à sa position
1. Contacteur d’appel de phare“”
2. Inverseur feu de route/feu de
croisement“/”
3. Contacteur des clignotants“/”
4. Contacteur d’avertisseur“”
5. Contacteur des feux de détresse“”
1. Coupe-circuit du moteur“/”
2. Contacteur du démarreur“”
U5YUF4F0.book Page 9 Tuesday, September 9, 2008 9:48 AM

COMMANDES ET INSTRUMENTS
3-10
3
centrale. Pour éteindre les clignotants, ap-
puyer sur le contacteur après que celui-ci
est revenu à sa position centrale.
FAU12500
Contacteur d’avertisseur“”
Appuyer sur ce contacteur afin de faire re-
tentir l’avertisseur.
FAU12660
Coupe-circuit du moteur“/”
Placer ce contacteur sur“” avant de met-
tre le moteur en marche. En cas d’urgence,
comme par exemple, lors d’une chute ou
d’un blocage de câble des gaz, placer ce
contacteur sur“” afin de couper le mo-
teur.
FAU12711
Contacteur du démarreur“”
Appuyer sur ce contacteur afin de lancer le
moteur à l’aide du démarreur. Avant de
mettre le moteur en marche, il convient de
lire les instructions de mise en marche figu-
rant à la page 5-1.
FAU41700
Le témoin d’alerte de panne du moteur s’al-
lume lorsque la clé de contact est tournée à
la position “ON”, et lorsque le bouton du dé-
marreur est actionné. Cela n’indique donc
pas une panne.
FAU12733
Contacteur des feux de détresse“”
Quand la clé de contact est sur “ON”
ou“”, ce contacteur permet d’enclen-
cher les feux de détresse, c.-à-d. le cligno-
tement simultané de tous les clignotants.
Les feux de détresse s’utilisent en cas d’ur-
gence ou pour avertir les autres automobi-
listes du stationnement du véhicule à un en-
droit pouvant représenter un danger.ATTENTION
FCA10061
Ne pas laisser les feux de détresse trop
longtemps allumés lorsque le moteur
est coupé, car la batterie pourrait se dé-charger.
FAU12830
Levier d’embrayage Le levier d’embrayage se trouve à la poi-
gnée gauche. Pour débrayer, tirer le levier
vers la poignée. Pour embrayer, relâcher le
levier. Un fonctionnement en douceur s’ob-
tient en tirant le levier rapidement et en le
relâchant lentement.
Le levier d’embrayage est muni d’une mo-
lette de réglage de position. Pour régler la
distance entre le levier d’embrayage et la
poignée du guidon, tourner la molette de ré-
glage tout en éloignant le levier de la poi-
gnée en le repoussant. Il faut veiller à bien1. Levier d’embrayage
2. Flèche
3. Molette de réglage de position du levier
d’embrayage
4. Distance entre le levier d’embrayage et la
poignée
U5YUF4F0.book Page 10 Tuesday, September 9, 2008 9:48 AM

COMMANDES ET INSTRUMENTS
3-11
3

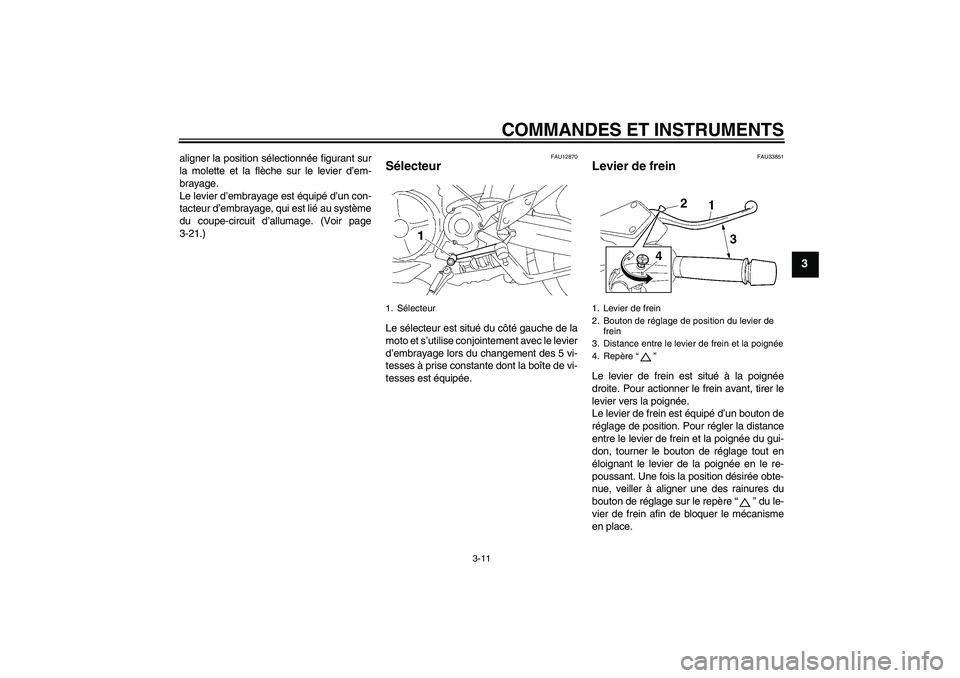

aligner la position sélectionnée figurant sur
la molette et la flèche sur le levier d’em-
brayage.
Le levier d’embrayage est équipé d’un con-
tacteur d’embrayage, qui est lié au système
du coupe-circuit d’allumage. (Voir page
3-21.)
FAU12870
Sélecteur Le sélecteur est situé du côté gauche de la
moto et s’utilise conjointement avec le levier
d’embrayage lors du changement des 5 vi-
tesses à prise constante dont la boîte de vi-
tesses est équipée.
FAU33851
Levier de frein Le levier de frein est situé à la poignée
droite. Pour actionner le frein avant, tirer le
levier vers la poignée.
Le levier de frein est équipé d’un bouton de
réglage de position. Pour régler la distance
entre le levier de frein et la poignée du gui-
don, tourner le bouton de réglage tout en
éloignant le levier de la poignée en le re-
poussant. Une fois la position désirée obte-
nue, veiller à aligner une des rainures du
bouton de réglage sur le repère“” du le-
vier de frein afin de bloquer le mécanisme
en place.
1. Sélecteur
1. Levier de frein
2. Bouton de réglage de position du levier de
frein
3. Distance entre le levier de frein et la poignée
4. Repère“”
U5YUF4F0.book Page 11 Tuesday, September 9, 2008 9:48 AM

COMMANDES ET INSTRUMENTS
3-12
3
FAU12941

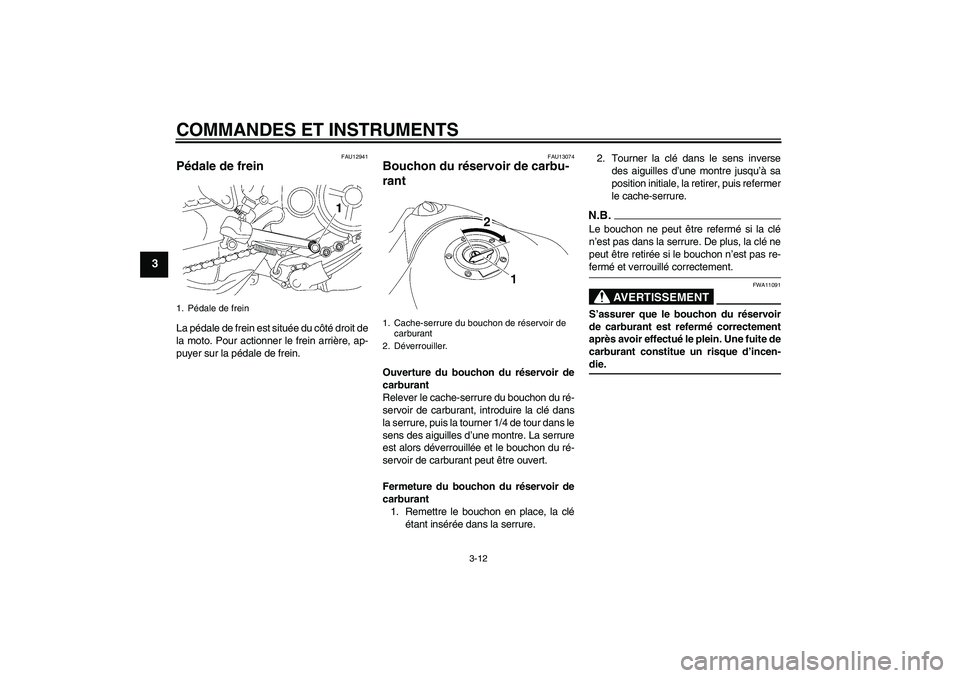

Pédale de frein La pédale de frein est située du côté droit de
la moto. Pour actionner le frein arrière, ap-
puyer sur la pédale de frein.
FAU13074
Bouchon du réservoir de carbu-
rant Ouverture du bouchon du réservoir de
carburant
Relever le cache-serrure du bouchon du ré-
servoir de carburant, introduire la clé dans
la serrure, puis la tourner 1/4 de tour dans le
sens des aiguilles d’une montre. La serrure
est alors déverrouillée et le bouchon du ré-
servoir de carburant peut être ouvert.
Fermeture du bouchon du réservoir de
carburant
1. Remettre le bouchon en place, la clé
étant insérée dans la serrure.2. Tourner la clé dans le sens inverse
des aiguilles d’une montre jusqu’à sa
position initiale, la retirer, puis refermer
le cache-serrure.
N.B.Le bouchon ne peut être refermé si la clé
n’est pas dans la serrure. De plus, la clé ne
peut être retirée si le bouchon n’est pas re-fermé et verrouillé correctement.
AVERTISSEMENT
FWA11091
S’assurer que le bouchon du réservoir
de carburant est refermé correctement
après avoir effectué le plein. Une fuite de
carburant constitue un risque d’incen-die.
1. Pédale de frein
1. Cache-serrure du bouchon de réservoir de
carburant
2. Déverrouiller.
U5YUF4F0.book Page 12 Tuesday, September 9, 2008 9:48 AM

COMMANDES ET INSTRUMENTS
3-13
3
FAU13221

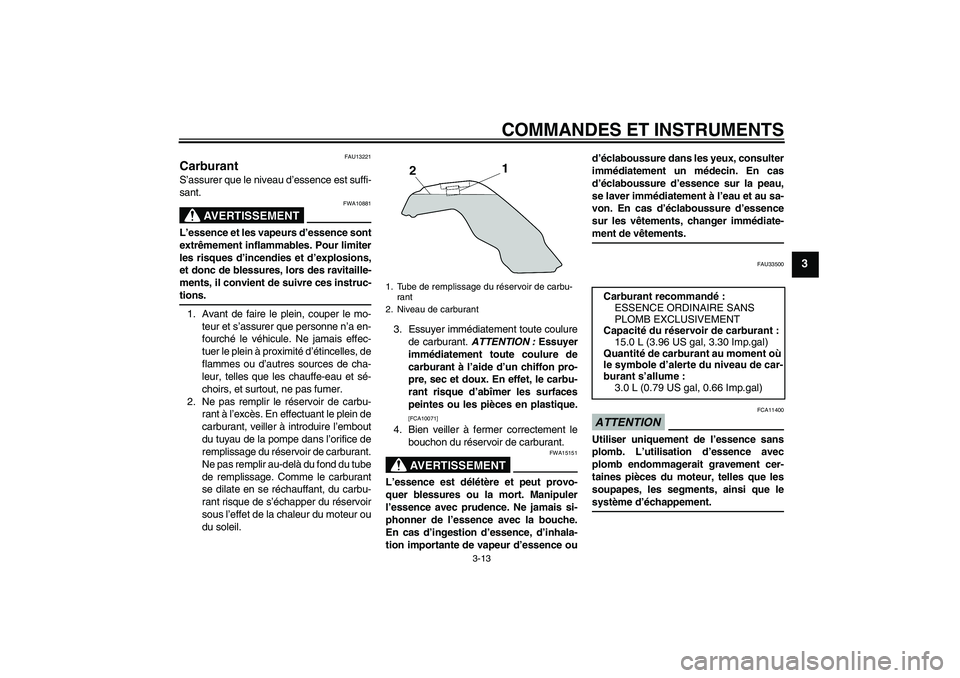

Carburant S’assurer que le niveau d’essence est suffi-
sant.
AVERTISSEMENT
FWA10881
L’essence et les vapeurs d’essence sont
extrêmement inflammables. Pour limiter
les risques d’incendies et d’explosions,
et donc de blessures, lors des ravitaille-
ments, il convient de suivre ces instruc-tions.
1. Avant de faire le plein, couper le mo-
teur et s’assurer que personne n’a en-
fourché le véhicule. Ne jamais effec-
tuer le plein à proximité d’étincelles, de
flammes ou d’autres sources de cha-
leur, telles que les chauffe-eau et sé-
choirs, et surtout, ne pas fumer.
2. Ne pas remplir le réservoir de carbu-
rant à l’excès. En effectuant le plein de
carburant, veiller à introduire l’embout
du tuyau de la pompe dans l’orifice de
remplissage du réservoir de carburant.
Ne pas remplir au-delà du fond du tube
de remplissage. Comme le carburant
se dilate en se réchauffant, du carbu-
rant risque de s’échapper du réservoir
sous l’effet de la chaleur du moteur ou
du soleil.3. Essuyer immédiatement toute coulure
de carburant. ATTENTION : Essuyer
immédiatement toute coulure de
carburant à l’aide d’un chiffon pro-
pre, sec et doux. En effet, le carbu-
rant risque d’abîmer les surfaces
peintes ou les pièces en plastique.
[FCA10071]
4. Bien veiller à fermer correctement le
bouchon du réservoir de carburant.
AVERTISSEMENT
FWA15151
L’essence est délétère et peut provo-
quer blessures ou la mort. Manipuler
l’essence avec prudence. Ne jamais si-
phonner de l’essence avec la bouche.
En cas d’ingestion d’essence, d’inhala-
tion importante de vapeur d’essence oud’éclaboussure dans les yeux, consulter
immédiatement un médecin. En cas
d’éclaboussure d’essence sur la peau,
se laver immédiatement à l’eau et au sa-
von. En cas d’éclaboussure d’essence
sur les vêtements, changer immédiate-
ment de vêtements.
FAU33500
ATTENTION
FCA11400
Utiliser uniquement de l’essence sans
plomb. L’utilisation d’essence avec
plomb endommagerait gravement cer-
taines pièces du moteur, telles que les
soupapes, les segments, ainsi que lesystème d’échappement.
1. Tube de remplissage du réservoir de carbu-
rant
2. Niveau de carburant
Carburant recommandé:
ESSENCE ORDINAIRE SANS
PLOMB EXCLUSIVEMENT
Capacité du réservoir de carburant :
15.0 L (3.96 US gal, 3.30 Imp.gal)
Quantité de carburant au moment où
le symbole d’alerte du niveau de car-
burant s’allume :
3.0 L (0.79 US gal, 0.66 Imp.gal)
U5YUF4F0.book Page 13 Tuesday, September 9, 2008 9:48 AM

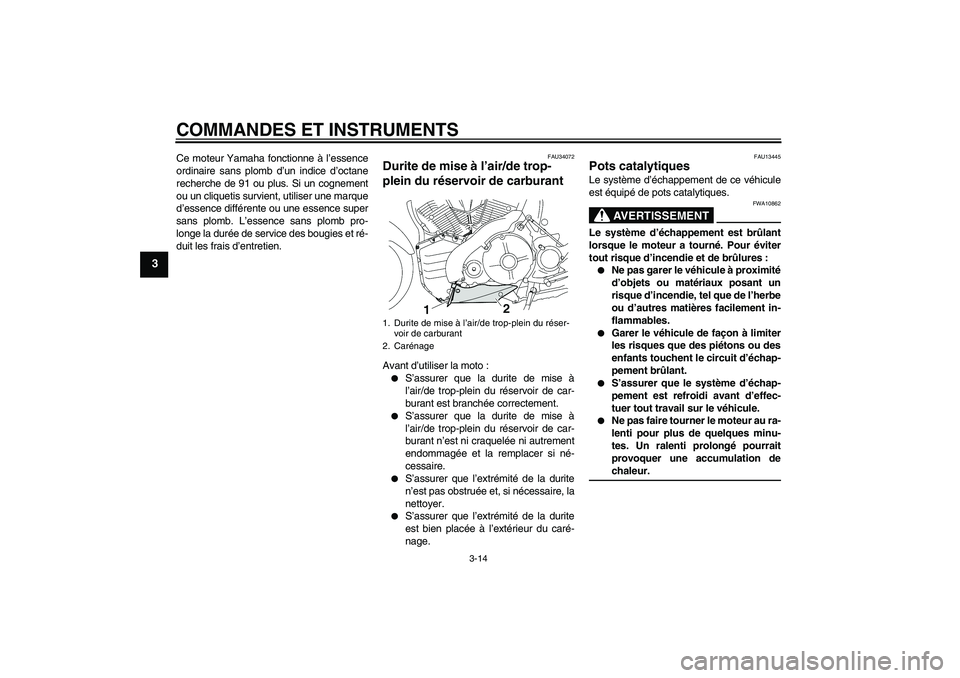

COMMANDES ET INSTRUMENTS
3-14
3
Ce moteur Yamaha fonctionne à l’essence
ordinaire sans plomb d’un indice d’octane
recherche de 91 ou plus. Si un cognement
ou un cliquetis survient, utiliser une marque
d’essence différente ou une essence super
sans plomb. L’essence sans plomb pro-
longe la durée de service des bougies et ré-
duit les frais d’entretien.
FAU34072
Durite de mise à l’air/de trop-
plein du réservoir de carburant Avant d’utiliser la moto :

S’assurer que la durite de mise à
l’air/de trop-plein du réservoir de car-
burant est branchée correctement.


S’assurer que la durite de mise à
l’air/de trop-plein du réservoir de car-
burant n’est ni craquelée ni autrement
endommagée et la remplacer si né-
cessaire.


S’assurer que l’extrémité de la durite
n’est pas obstruée et, si nécessaire, la
nettoyer.


S’assurer que l’extrémité de la durite
est bien placée à l’extérieur du caré-
nage.
FAU13445
Pots catalytiques Le système d’échappement de ce véhicule
est équipé de pots catalytiques.
AVERTISSEMENT
FWA10862
Le système d’échappement est brûlant
lorsque le moteur a tourné. Pour éviter
tout risque d’incendie et de brûlures :

Ne pas garer le véhicule à proximité
d’objets ou matériaux posant un
risque d’incendie, tel que de l’herbe
ou d’autres matières facilement in-
flammables.


Garer le véhicule de façon à limiter
les risques que des piétons ou des
enfants touchent le circuit d’échap-
pement brûlant.


S’assurer que le système d’échap-
pement est refroidi avant d’effec-
tuer tout travail sur le véhicule.


Ne pas faire tourner le moteur au ra-
lenti pour plus de quelques minu-
tes. Un ralenti prolongé pourrait
provoquer une accumulation dechaleur.
1. Durite de mise à l’air/de trop-plein du réser-
voir de carburant
2. Carénage
U5YUF4F0.book Page 14 Tuesday, September 9, 2008 9:48 AM

COMMANDES ET INSTRUMENTS
3-15
3
ATTENTION
FCA10701
Utiliser uniquement de l’essence sans
plomb. L’utilisation d’essence avec
plomb va endommager irrémédiable-ment le pot catalytique.
FAU36692
Selle Dépose de la selle
1. Introduire la clé dans la serrure de la
selle, puis la tourner dans le sens des
aiguilles d’une montre.
2. Retirer la selle.
Mise en place de la selle
1. Introduire les pattes de fixation dans
les supports de selle, comme illustré.2. Appuyer ensuite au milieu de la selle
afin de la refermer correctement.
3. Retirer la clé.
N.B.S’assurer que la selle est bien remise enplace avant de démarrer.
1. Serrure de selle
2. Déverrouiller.
1. Support de selle
2. Patte de fixation
U5YUF4F0.book Page 15 Tuesday, September 9, 2008 9:48 AM

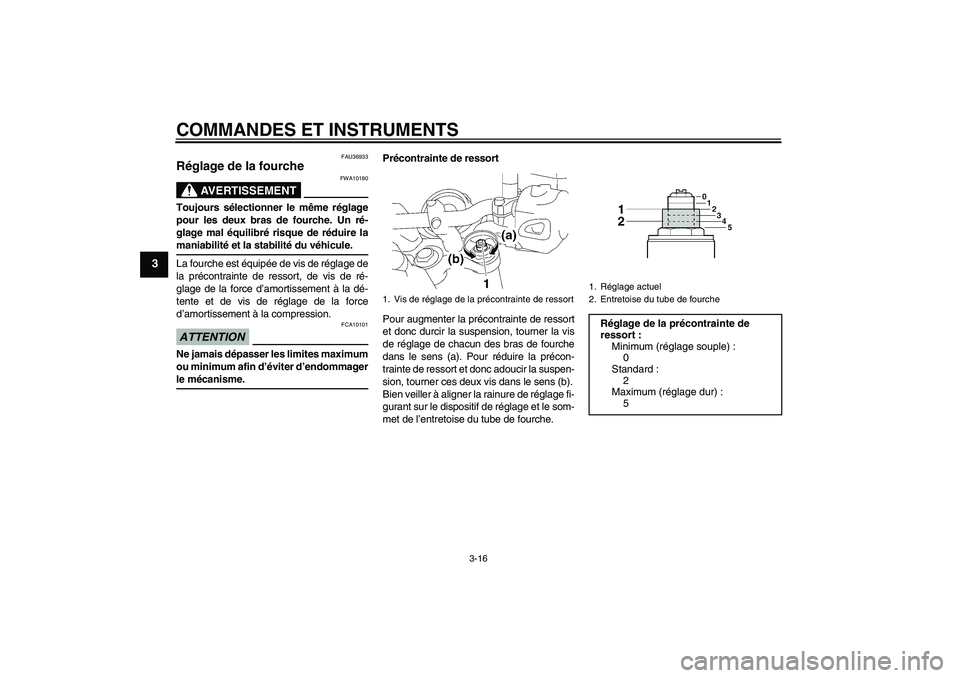

COMMANDES ET INSTRUMENTS
3-16
3
FAU36933
Réglage de la fourche
AVERTISSEMENT
FWA10180
Toujours sélectionner le même réglage
pour les deux bras de fourche. Un ré-
glage mal équilibré risque de réduire lamaniabilité et la stabilité du véhicule.
La fourche est équipée de vis de réglage de
la précontrainte de ressort, de vis de ré-
glage de la force d’amortissement à la dé-
tente et de vis de réglage de la force
d’amortissement à la compression.ATTENTION
FCA10101
Ne jamais dépasser les limites maximum
ou minimum afin d’éviter d’endommagerle mécanisme.Précontrainte de ressort
Pour augmenter la précontrainte de ressort
et donc durcir la suspension, tourner la vis
de réglage de chacun des bras de fourche
dans le sens (a). Pour réduire la précon-
trainte de ressort et donc adoucir la suspen-
sion, tourner ces deux vis dans le sens (b).
Bien veiller à aligner la rainure de réglage fi-
gurant sur le dispositif de réglage et le som-
met de l’entretoise du tube de fourche.
1. Vis de réglage de la précontrainte de ressort
1. Réglage actuel
2. Entretoise du tube de fourcheRéglage de la précontrainte de
ressort :
Minimum (réglage souple) :
0
Standard :
2
Maximum (réglage dur) :
5
U5YUF4F0.book Page 16 Tuesday, September 9, 2008 9:48 AM
