ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-8
6
FAU19642

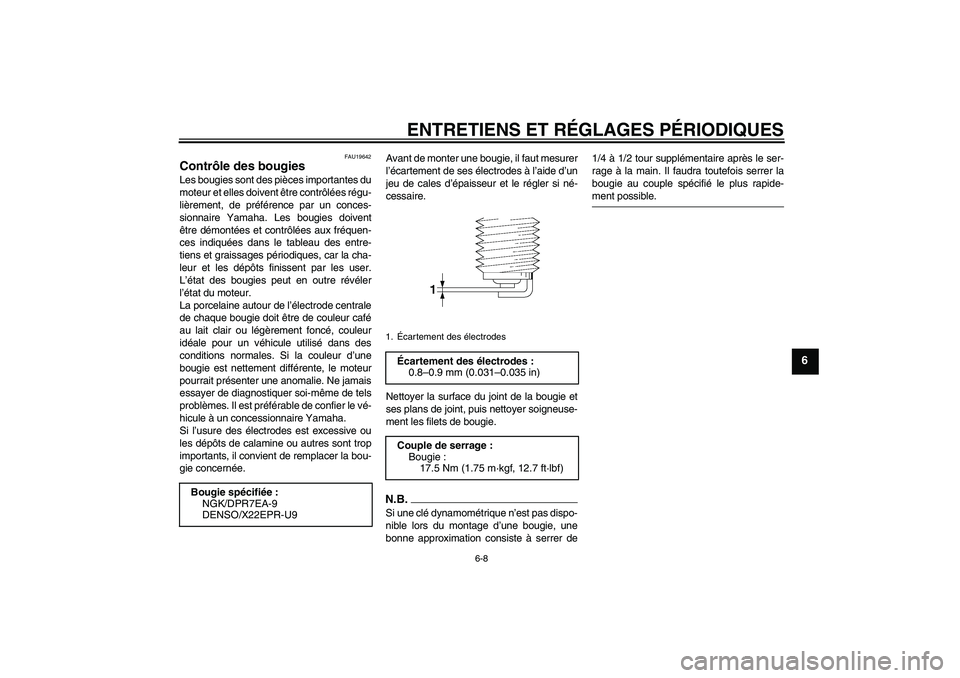

Contrôle des bougies Les bougies sont des pièces importantes du
moteur et elles doivent être contrôlées régu-
lièrement, de préférence par un conces-
sionnaire Yamaha. Les bougies doivent
être démontées et contrôlées aux fréquen-
ces indiquées dans le tableau des entre-
tiens et graissages périodiques, car la cha-
leur et les dépôts finissent par les user.
L’état des bougies peut en outre révéler
l’état du moteur.
La porcelaine autour de l’électrode centrale
de chaque bougie doit être de couleur café
au lait clair ou légèrement foncé, couleur
idéale pour un véhicule utilisé dans des
conditions normales. Si la couleur d’une
bougie est nettement différente, le moteur
pourrait présenter une anomalie. Ne jamais
essayer de diagnostiquer soi-même de tels
problèmes. Il est préférable de confier le vé-
hicule à un concessionnaire Yamaha.
Si l’usure des électrodes est excessive ou
les dépôts de calamine ou autres sont trop
importants, il convient de remplacer la bou-
gie concernée.Avant de monter une bougie, il faut mesurer
l’écartement de ses électrodes à l’aide d’un
jeu de cales d’épaisseur et le régler si né-
cessaire.
Nettoyer la surface du joint de la bougie et
ses plans de joint, puis nettoyer soigneuse-
ment les filets de bougie.
N.B.Si une clé dynamométrique n’est pas dispo-
nible lors du montage d’une bougie, une
bonne approximation consiste à serrer de1/4 à 1/2 tour supplémentaire après le ser-
rage à la main. Il faudra toutefois serrer la
bougie au couple spécifié le plus rapide-
ment possible.
Bougie spécifiée:
NGK/DPR7EA-9
DENSO/X22EPR-U9
1.Écartement des électrodes
Écartement des électrodes :
0.8–0.9 mm (0.031–0.035 in)
Couple de serrage :
Bougie :
17.5 Nm (1.75 m·kgf, 12.7 ft·lbf)
U5YUF4F0.book Page 8 Tuesday, September 9, 2008 9:48 AM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-9
6
FAU36809

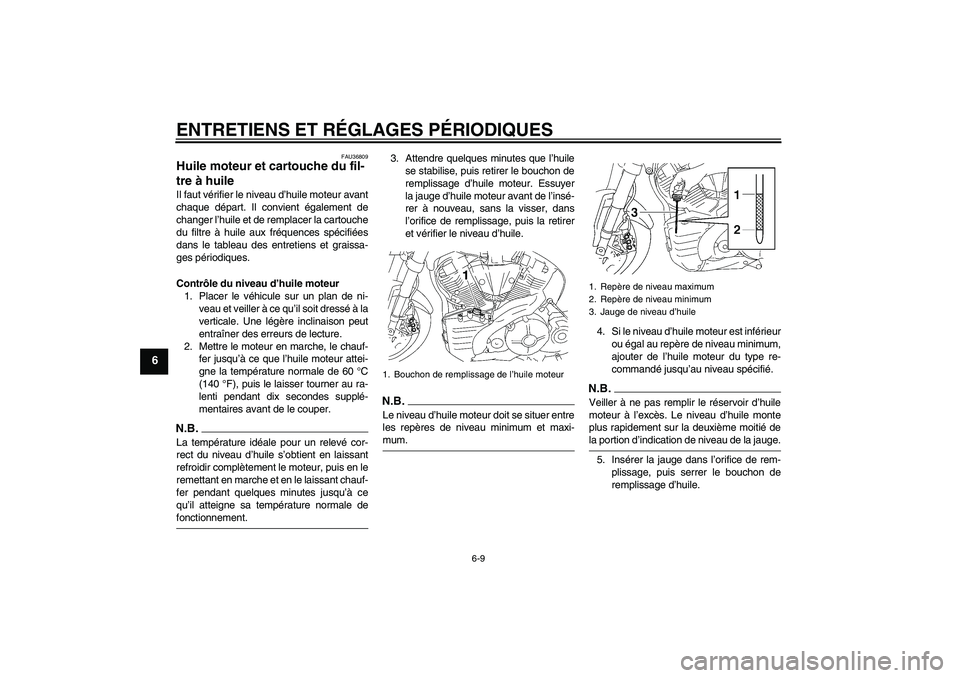

Huile moteur et cartouche du fil-
tre à huile Il faut vérifier le niveau d’huile moteur avant
chaque départ. Il convient également de
changer l’huile et de remplacer la cartouche
du filtre à huile aux fréquences spécifiées
dans le tableau des entretiens et graissa-
ges périodiques.
Contrôle du niveau d’huile moteur
1. Placer le véhicule sur un plan de ni-
veau et veiller à ce qu’il soit dressé à la
verticale. Une légère inclinaison peut
entraîner des erreurs de lecture.
2. Mettre le moteur en marche, le chauf-
fer jusqu’à ce que l’huile moteur attei-
gne la température normale de 60 °C
(140 °F), puis le laisser tourner au ra-
lenti pendant dix secondes supplé-
mentaires avant de le couper.N.B.La température idéale pour un relevé cor-
rect du niveau d’huile s’obtient en laissant
refroidir complètement le moteur, puis en le
remettant en marche et en le laissant chauf-
fer pendant quelques minutes jusqu’à ce
qu’il atteigne sa température normale defonctionnement.3. Attendre quelques minutes que l’huile
se stabilise, puis retirer le bouchon de
remplissage d’huile moteur. Essuyer
la jauge d’huile moteur avant de l’insé-
rer à nouveau, sans la visser, dans
l’orifice de remplissage, puis la retirer
et vérifier le niveau d’huile.
N.B.Le niveau d’huile moteur doit se situer entre
les repères de niveau minimum et maxi-mum.4. Si le niveau d’huile moteur est inférieur
ou égal au repère de niveau minimum,
ajouter de l’huile moteur du type re-
commandé jusqu’au niveau spécifié.
N.B.Veiller à ne pas remplir le réservoir d’huile
moteur à l’excès. Le niveau d’huile monte
plus rapidement sur la deuxième moitié dela portion d’indication de niveau de la jauge.
5. Insérer la jauge dans l’orifice de rem-
plissage, puis serrer le bouchon de
remplissage d’huile.
1. Bouchon de remplissage de l’huile moteur
1. Repère de niveau maximum
2. Repère de niveau minimum
3. Jauge de niveau d’huile
U5YUF4F0.book Page 9 Tuesday, September 9, 2008 9:48 AM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-10
6
ATTENTION
FCA10900
Veiller à serrer correctement le bouchon
de remplissage d’huile afin d’éviter que
de l’huile s’échappe lorsque le moteurtourne.
Changement de l’huile moteur (avec ou
sans remplacement de la cartouche du
filtre à huile)

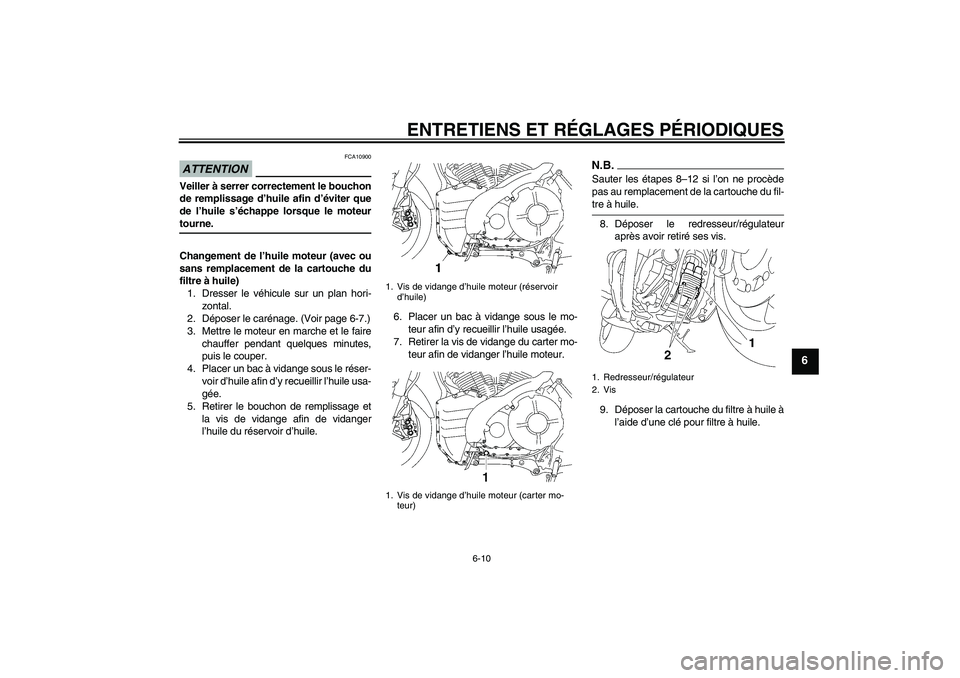

1. Dresser le véhicule sur un plan hori-
zontal.
2. Déposer le carénage. (Voir page 6-7.)
3. Mettre le moteur en marche et le faire
chauffer pendant quelques minutes,
puis le couper.
4. Placer un bac à vidange sous le réser-
voir d’huile afin d’y recueillir l’huile usa-
gée.
5. Retirer le bouchon de remplissage et
la vis de vidange afin de vidanger
l’huile du réservoir d’huile.6. Placer un bac à vidange sous le mo-
teur afin d’y recueillir l’huile usagée.
7. Retirer la vis de vidange du carter mo-
teur afin de vidanger l’huile moteur.
N.B.Sauter les étapes 8–12 si l’on ne procède
pas au remplacement de la cartouche du fil-tre à huile.
8. Déposer le redresseur/régulateur
après avoir retiré ses vis.
9. Déposer la cartouche du filtre à huile à
l’aide d’une clé pour filtre à huile.
1. Vis de vidange d’huile moteur (réservoir
d’huile)
1. Vis de vidange d’huile moteur (carter mo-
teur)
1. Redresseur/régulateur
2. Vis
U5YUF4F0.book Page 10 Tuesday, September 9, 2008 9:48 AM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-11
6
N.B.Des clés pour filtre à huile sont disponibleschez les concessionnaires Yamaha.

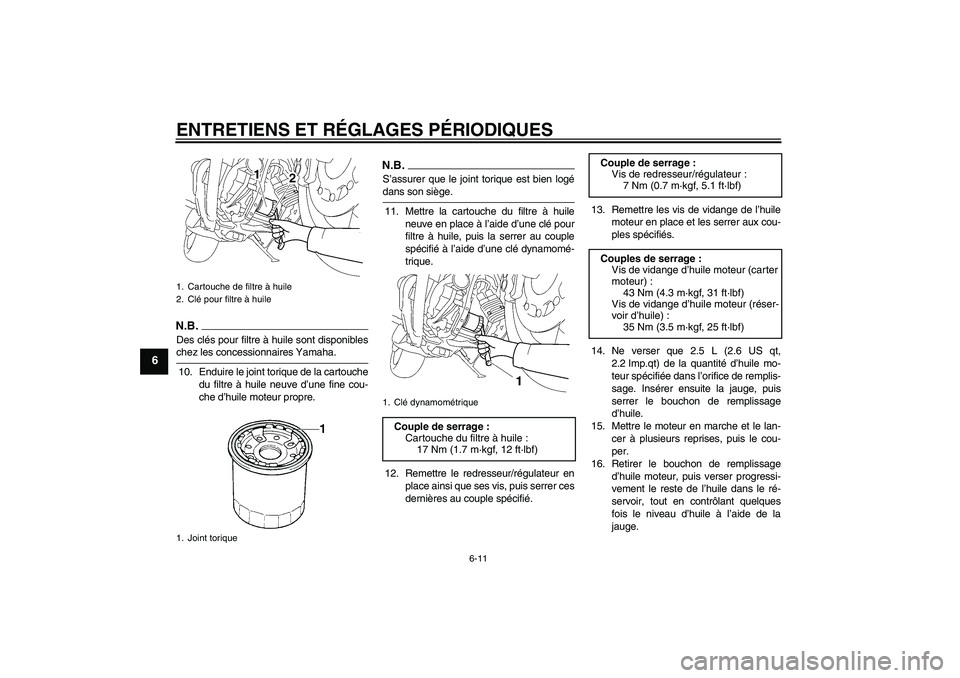

10. Enduire le joint torique de la cartouche
du filtre à huile neuve d’une fine cou-
che d’huile moteur propre.
N.B.S’assurer que le joint torique est bien logédans son siège.
11. Mettre la cartouche du filtre à huile
neuve en place à l’aide d’une clé pour
filtre à huile, puis la serrer au couple
spécifié à l’aide d’une clé dynamomé-
trique.
12. Remettre le redresseur/régulateur en
place ainsi que ses vis, puis serrer ces
dernières au couple spécifié.13. Remettre les vis de vidange de l’huile
moteur en place et les serrer aux cou-
ples spécifiés.
14. Ne verser que 2.5 L (2.6 US qt,
2.2 Imp.qt) de la quantité d’huile mo-
teur spécifiée dans l’orifice de remplis-
sage. Insérer ensuite la jauge, puis
serrer le bouchon de remplissage
d’huile.
15. Mettre le moteur en marche et le lan-
cer à plusieurs reprises, puis le cou-
per.
16. Retirer le bouchon de remplissage
d’huile moteur, puis verser progressi-
vement le reste de l’huile dans le ré-
servoir, tout en contrôlant quelques
fois le niveau d’huile à l’aide de la
jauge.
1. Cartouche de filtre à huile
2. Clé pour filtre à huile
1. Joint torique
1. Clé dynamométriqueCouple de serrage :
Cartouche du filtre à huile :
17 Nm (1.7 m·kgf, 12 ft·lbf)
Couple de serrage :
Vis de redresseur/régulateur :
7 Nm (0.7 m·kgf, 5.1 ft·lbf)
Couples de serrage :
Vis de vidange d’huile moteur (carter
moteur) :
43 Nm (4.3 m·kgf, 31 ft·lbf)
Vis de vidange d’huile moteur (réser-
voir d’huile) :
35 Nm (3.5 m·kgf, 25 ft·lbf)
U5YUF4F0.book Page 11 Tuesday, September 9, 2008 9:48 AM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-12
6

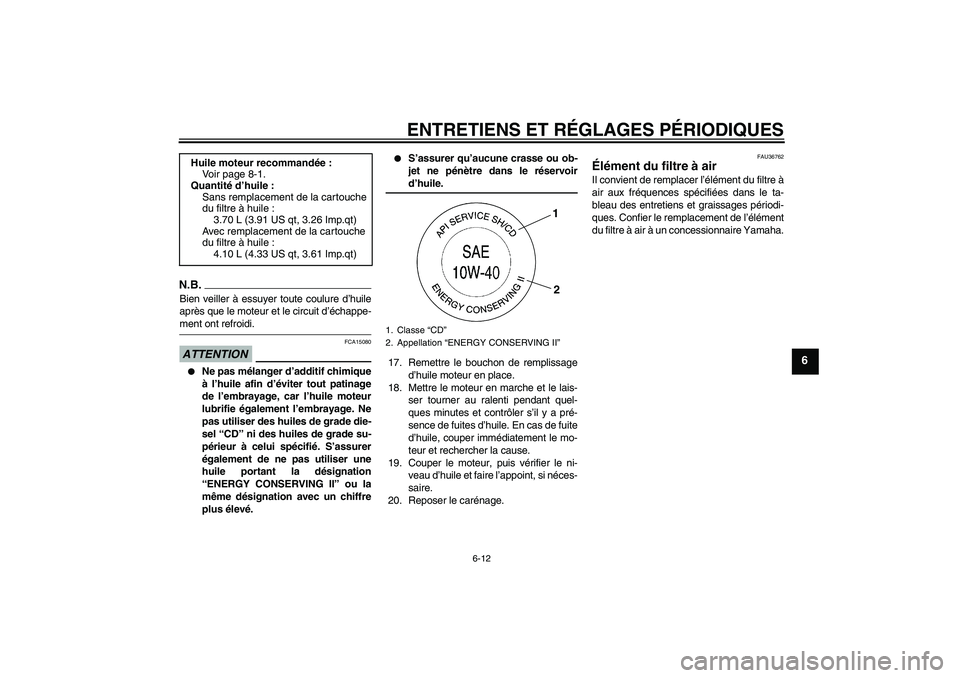

N.B.Bien veiller à essuyer toute coulure d’huile
après que le moteur et le circuit d’échappe-ment ont refroidi.ATTENTION
FCA15080


Ne pas mélanger d’additif chimique
à l’huile afin d’éviter tout patinage
de l’embrayage, car l’huile moteur
lubrifie également l’embrayage. Ne
pas utiliser des huiles de grade die-
sel “CD” ni des huiles de grade su-
périeur à celui spécifié. S’assurer
également de ne pas utiliser une
huile portant la désignation
“ENERGY CONSERVING II” ou la
même désignation avec un chiffre
plus élevé.


S’assurer qu’aucune crasse ou ob-
jet ne pénètre dans le réservoird’huile.
17. Remettre le bouchon de remplissage
d’huile moteur en place.
18. Mettre le moteur en marche et le lais-
ser tourner au ralenti pendant quel-
ques minutes et contrôler s’il y a pré-
sence de fuites d’huile. En cas de fuite
d’huile, couper immédiatement le mo-
teur et rechercher la cause.
19. Couper le moteur, puis vérifier le ni-
veau d’huile et faire l’appoint, si néces-
saire.
20. Reposer le carénage.
FAU36762
Élément du filtre à air Il convient de remplacer l’élément du filtre à
air aux fréquences spécifiées dans le ta-
bleau des entretiens et graissages périodi-
ques. Confier le remplacement de l’élément
du filtre à air à un concessionnaire Yamaha. Huile moteur recommandée:
Voir page 8-1.
Quantité d’huile :
Sans remplacement de la cartouche
du filtre à huile :
3.70 L (3.91 US qt, 3.26 Imp.qt)
Avec remplacement de la cartouche
du filtre à huile :
4.10 L (4.33 US qt, 3.61 Imp.qt)
1. Classe “CD”
2. Appellation “ENERGY CONSERVING II”
1
2
U5YUF4F0.book Page 12 Tuesday, September 9, 2008 9:48 AM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-13
6
FAU21382

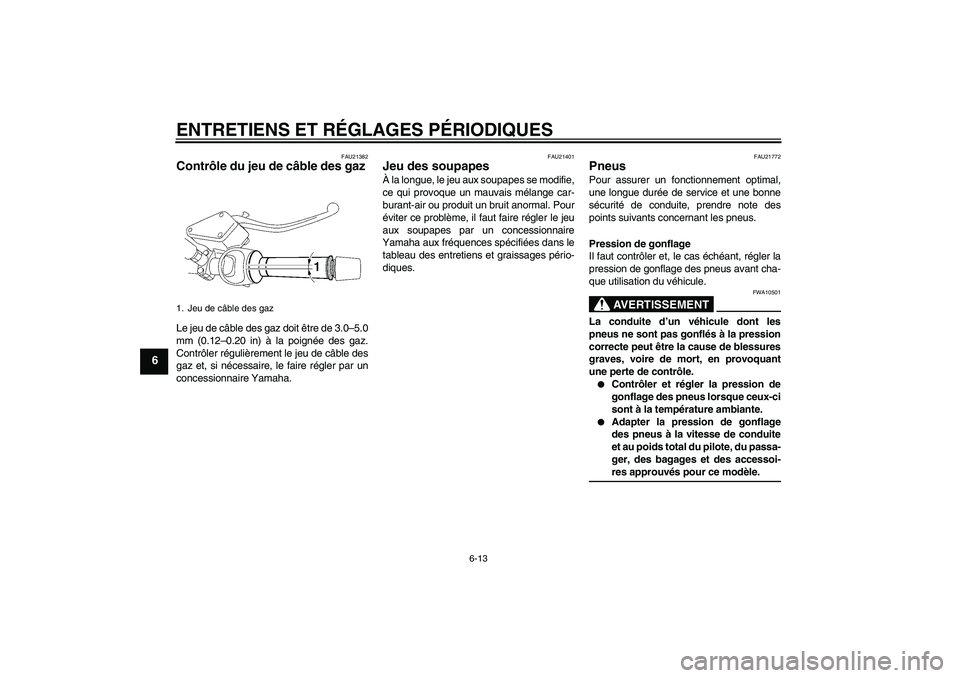

Contrôle du jeu de câble des gaz Le jeu de câble des gaz doit être de 3.0–5.0
mm (0.12–0.20 in) à la poignée des gaz.
Contrôler régulièrement le jeu de câble des
gaz et, si nécessaire, le faire régler par un
concessionnaire Yamaha.
FAU21401
Jeu des soupapes À la longue, le jeu aux soupapes se modifie,
ce qui provoque un mauvais mélange car-
burant-air ou produit un bruit anormal. Pour
éviter ce problème, il faut faire régler le jeu
aux soupapes par un concessionnaire
Yamaha aux fréquences spécifiées dans le
tableau des entretiens et graissages pério-
diques.
FAU21772
Pneus Pour assurer un fonctionnement optimal,
une longue durée de service et une bonne
sécurité de conduite, prendre note des
points suivants concernant les pneus.
Pression de gonflage
Il faut contrôler et, le cas échéant, régler la
pression de gonflage des pneus avant cha-
que utilisation du véhicule.
AVERTISSEMENT
FWA10501
La conduite d’un véhicule dont les
pneus ne sont pas gonflés à la pression
correcte peut être la cause de blessures
graves, voire de mort, en provoquant
une perte de contrôle.

Contrôler et régler la pression de
gonflage des pneus lorsque ceux-ci
sont à la température ambiante.


Adapter la pression de gonflage
des pneus à la vitesse de conduite
et au poids total du pilote, du passa-
ger, des bagages et des accessoi-res approuvés pour ce modèle.
1. Jeu de câble des gazU5YUF4F0.book Page 13 Tuesday, September 9, 2008 9:48 AM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-14
6

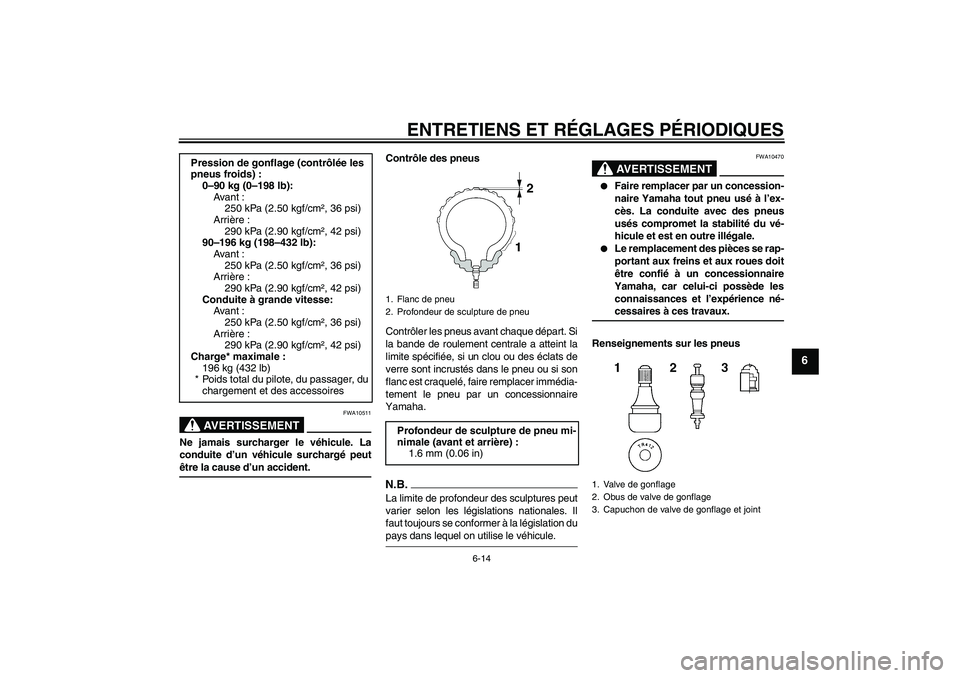

AVERTISSEMENT
FWA10511
Ne jamais surcharger le véhicule. La
conduite d’un véhicule surchargé peutêtre la cause d’un accident.Contrôle des pneus
Contrôler les pneus avant chaque départ. Si
la bande de roulement centrale a atteint la
limite spécifiée, si un clou ou des éclats de
verre sont incrustés dans le pneu ou si son
flanc est craquelé, faire remplacer immédia-
tement le pneu par un concessionnaire
Yamaha.
N.B.La limite de profondeur des sculptures peut
varier selon les législations nationales. Il
faut toujours se conformer à la législation dupays dans lequel on utilise le véhicule.
AVERTISSEMENT
FWA10470


Faire remplacer par un concession-
naire Yamaha tout pneu usé à l’ex-
cès. La conduite avec des pneus
usés compromet la stabilité du vé-
hicule et est en outre illégale.


Le remplacement des pièces se rap-
portant aux freins et aux roues doit
être confié à un concessionnaire
Yamaha, car celui-ci possède les
connaissances et l’expérience né-cessaires à ces travaux.
Renseignements sur les pneus Pression de gonflage (contrôlée les
pneus froids) :
0–90 kg (0–198 lb):
Avant :
250 kPa (2.50 kgf/cm², 36 psi)
Arrière :
290 kPa (2.90 kgf/cm², 42 psi)
90–196 kg (198–432 lb):
Avant :
250 kPa (2.50 kgf/cm², 36 psi)
Arrière :
290 kPa (2.90 kgf/cm², 42 psi)
Conduite à grande vitesse:
Avant :
250 kPa (2.50 kgf/cm², 36 psi)
Arrière :
290 kPa (2.90 kgf/cm², 42 psi)
Charge* maximale :
196 kg (432 lb)
* Poids total du pilote, du passager, du
chargement et des accessoires
1. Flanc de pneu
2. Profondeur de sculpture de pneu
Profondeur de sculpture de pneu mi-
nimale (avant et arrière) :
1.6 mm (0.06 in)
1. Valve de gonflage
2. Obus de valve de gonflage
3. Capuchon de valve de gonflage et joint
U5YUF4F0.book Page 14 Tuesday, September 9, 2008 9:48 AM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-15
6
Cette moto est équipée de roues coulées et
de pneus sans chambre à air munis d’une
valve.
AVERTISSEMENT
FWA10481


Les pneus avant et arrière doivent
être de la même conception et du
même fabricant afin de garantir une
bonne tenue de route et éviter les
accidents.


Toujours remettre correctement les
capuchons de valve en place afin
de prévenir toute chute de la pres-
sion de gonflage.


Afin d’éviter tout dégonflement des
pneus lors de la conduite à grande
vitesse, utiliser exclusivement les
valves et obus de valve repris ci-après.
Après avoir subi de nombreux tests, les
pneus cités ci-après ont été homologués
par Yamaha Motor Co., Ltd. pour ce mo-
dèle.
AVERTISSEMENT
FWA10600
Cette moto est équipée de pneus pour
conduite à très grande vitesse. Afin de ti-
rer le meilleur profit de ces pneus, il con-
vient de respecter les consignes qui sui-
vent.

Remplacer les pneus exclusive-
ment par des pneus de type spéci-
fié. D’autres pneus risquent d’écla-
ter lors de la conduite à très grande
vitesse.


Avant d’être légèrement usés, des
pneus neufs peuvent adhérer relati-
vement mal à certains revêtementsde route. Il ne faut donc pas rouler à
très grande vitesse pendant les pre-
miers 100 km (60 mi) après le rem-
placement d’un pneu.


Faire “chauffer” les pneus avant de
rouler à grande vitesse.


Toujours adapter la pression de
gonflage aux conditions de con-duite. Pneu avant :
Taille :
120/70 ZR17 M/C (58W)
Fabricant/modèle :
METZELER/ROADTEC Z6 E
FRONT
Pneu arrière :
Taille :
190/50 ZR17 M/C (73W)
Fabricant/modèle :
METZELER/ROADTEC Z6 E
AVANT et ARRIÈRE :
Valve de gonflage :
TR412
Obus de valve :
#9100 (d’origine)
U5YUF4F0.book Page 15 Tuesday, September 9, 2008 9:48 AM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-16
6
FAU21960
Roues coulées Pour assurer un fonctionnement optimal,
une longue durée de service et une bonne
sécurité de conduite, prendre note des
points suivants concernant les roues.

Avant chaque démarrage, il faut s’as-
surer que les jantes de roue ne sont
pas craquelées, qu’elles n’ont pas de
saut et ne sont pas voilées. Si une
roue est endommagée de quelque fa-
çon, la faire remplacer par un conces-
sionnaire Yamaha. Ne jamais tenter
une quelconque réparation sur une
roue. Il faut remplacer toute roue dé-
formée ou craquelée.


Il faut équilibrer une roue à chaque fois
que le pneu ou la roue sont remplacés
ou remis en place après démontage.
Une roue mal équilibrée se traduit par
un mauvais rendement, une mauvaise
tenue de route et réduit la durée de
service du pneu.


Après avoir remplacé un pneu, éviter
de faire de la vitesse jusqu’à ce que le
pneu soit “rodé” et ait acquis toutes
ses caractéristiques.
FAU42850
Levier d’embrayage Ce modèle étant muni d’un embrayage hy-
draulique, il n’est donc pas nécessaire de
régler la garde du levier d’embrayage. Tou-
tefois, il est nécessaire de contrôler le circuit
hydraulique et de s’assurer de l’absence de
toute fuite avant chaque départ. Si la garde
du levier d’embrayage devient excessive et
que les changements de rapport devien-
nent brutaux ou si l’embrayage patine, en-
traînant un retard de réponse à l’accéléra-
tion, il y a probablement de l’air dans le
circuit d’embrayage. Dans ce cas, ne pas
utiliser la moto avant d’avoir fait purger le
circuit par un concessionnaire Yamaha.
FAU22272
Réglage du contacteur de feu
stop sur frein arrière Le feu stop sur frein arrière s’allume par
l’action de la pédale de frein, et il devrait
s’allumer juste avant que le freinage ne
fasse effet. Si nécessaire, régler le contac-
teur du feu stop arrière comme suit.
Tourner l’écrou de réglage du contacteur de
feu stop sur frein arrière tout en immobili-
sant le contacteur. Tourner l’écrou de ré-
glage dans le sens (a) si le feu stop s’allume
trop tard. Tourner l’écrou de réglage dans le
sens (b) si le feu stop s’allume trop tôt.1. Contacteur de feu stop sur frein arrière
2.Écrou de réglage du contacteur de feu stop
sur frein arrière
U5YUF4F0.book Page 16 Tuesday, September 9, 2008 9:48 AM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-17
6
FAU22390

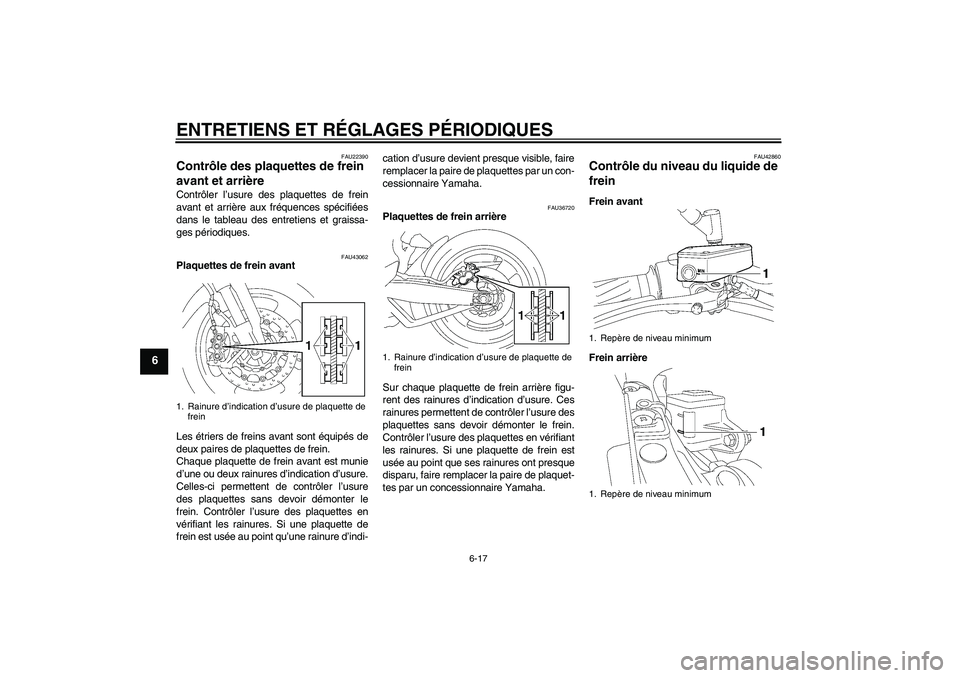

Contrôle des plaquettes de frein
avant et arrière Contrôler l’usure des plaquettes de frein
avant et arrière aux fréquences spécifiées
dans le tableau des entretiens et graissa-
ges périodiques.
FAU43062
Plaquettes de frein avant
Les étriers de freins avant sont équipés de
deux paires de plaquettes de frein.
Chaque plaquette de frein avant est munie
d’une ou deux rainures d’indication d’usure.
Celles-ci permettent de contrôler l’usure
des plaquettes sans devoir démonter le
frein. Contrôler l’usure des plaquettes en
vérifiant les rainures. Si une plaquette de
frein est usée au point qu’une rainure d’indi-cation d’usure devient presque visible, faire
remplacer la paire de plaquettes par un con-
cessionnaire Yamaha.
FAU36720
Plaquettes de frein arrière
Sur chaque plaquette de frein arrière figu-
rent des rainures d’indication d’usure. Ces
rainures permettent de contrôler l’usure des
plaquettes sans devoir démonter le frein.
Contrôler l’usure des plaquettes en vérifiant
les rainures. Si une plaquette de frein est
usée au point que ses rainures ont presque
disparu, faire remplacer la paire de plaquet-
tes par un concessionnaire Yamaha.
FAU42860
Contrôle du niveau du liquide de
frein Frein avant
Frein arrière
1. Rainure d’indication d’usure de plaquette de
frein
1. Rainure d’indication d’usure de plaquette de
frein
1. Repère de niveau minimum
1. Repère de niveau minimum
U5YUF4F0.book Page 17 Tuesday, September 9, 2008 9:48 AM
