MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-8
6

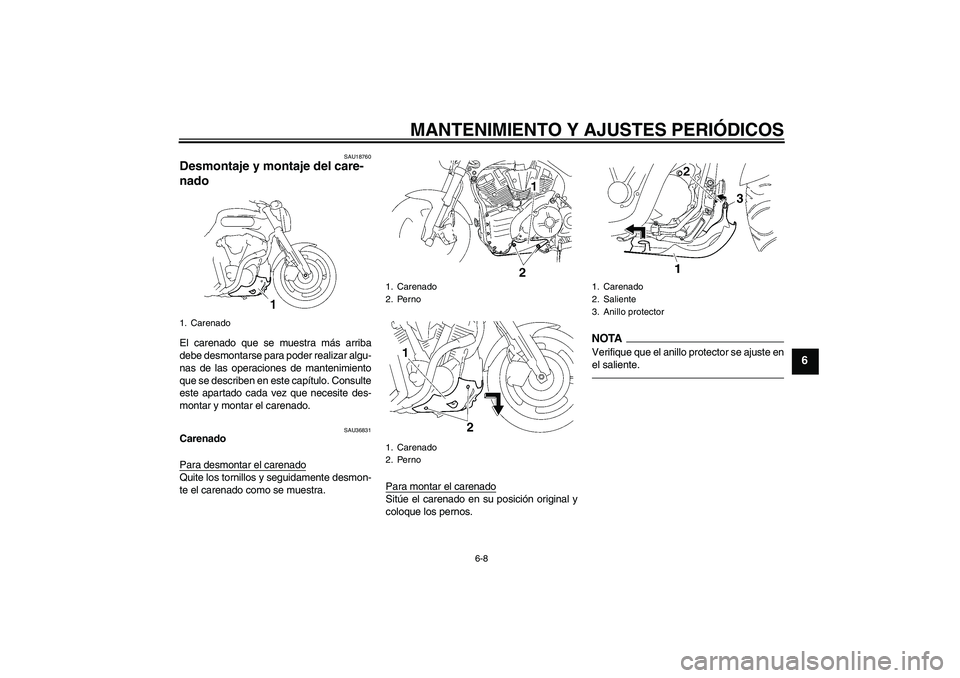

SAU18760
Desmontaje y montaje del care-
nado El carenado que se muestra más arriba
debe desmontarse para poder realizar algu-
nas de las operaciones de mantenimiento
que se describen en este capítulo. Consulte
este apartado cada vez que necesite des-
montar y montar el carenado.
SAU36831
Carenado
Para desmontar el carenadoQuite los tornillos y seguidamente desmon-
te el carenado como se muestra.Para montar el carenado
Sitúe el carenado en su posición original y
coloque los pernos.
NOTAVerifique que el anillo protector se ajuste en
el saliente.
1. Carenado
1. Carenado
2. Perno
1. Carenado
2. Perno
1. Carenado
2. Saliente
3. Anillo protector
U5YUS5S0.book Page 8 Monday, March 16, 2009 8:02 PM
Page 52 of 92
MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-9
6

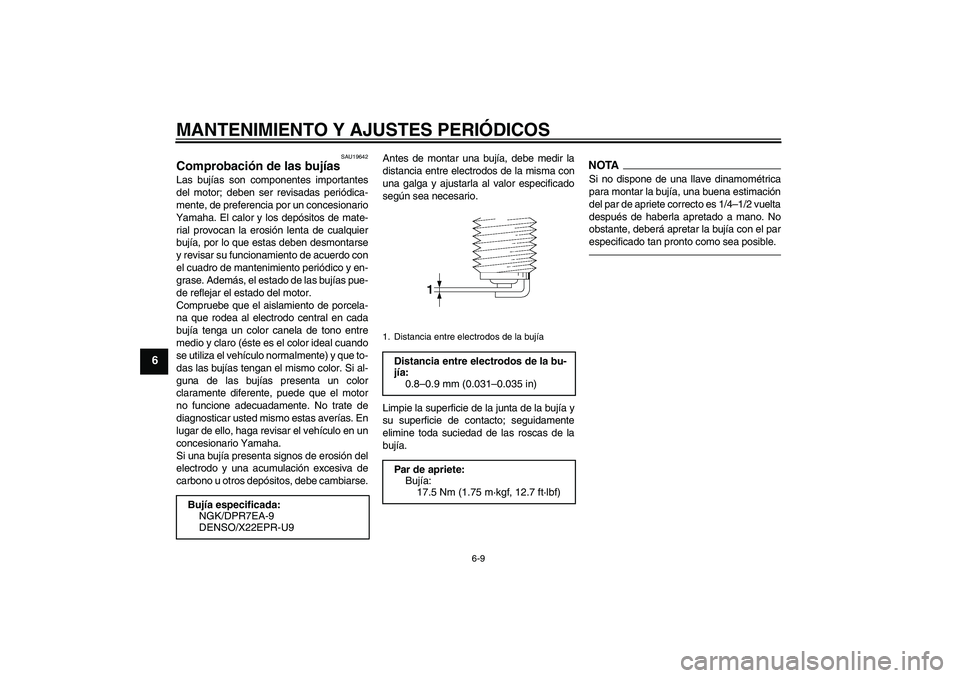

SAU19642
Comprobación de las bujías Las bujías son componentes importantes
del motor; deben ser revisadas periódica-
mente, de preferencia por un concesionario
Yamaha. El calor y los depósitos de mate-
rial provocan la erosión lenta de cualquier
bujía, por lo que estas deben desmontarse
y revisar su funcionamiento de acuerdo con
el cuadro de mantenimiento periódico y en-
grase. Además, el estado de las bujías pue-
de reflejar el estado del motor.
Compruebe que el aislamiento de porcela-
na que rodea al electrodo central en cada
bujía tenga un color canela de tono entre
medio y claro (éste es el color ideal cuando
se utiliza el vehículo normalmente) y que to-
das las bujías tengan el mismo color. Si al-
guna de las bujías presenta un color
claramente diferente, puede que el motor
no funcione adecuadamente. No trate de
diagnosticar usted mismo estas averías. En
lugar de ello, haga revisar el vehículo en un
concesionario Yamaha.
Si una bujía presenta signos de erosión del
electrodo y una acumulación excesiva de
carbono u otros depósitos, debe cambiarse.Antes de montar una bujía, debe medir la
distancia entre electrodos de la misma con
una galga y ajustarla al valor especificado
según sea necesario.
Limpie la superficie de la junta de la bujía y
su superficie de contacto; seguidamente
elimine toda suciedad de las roscas de la
bujía.
NOTASi no dispone de una llave dinamométrica
para montar la bujía, una buena estimación
del par de apriete correcto es 1/4–1/2 vuelta
después de haberla apretado a mano. No
obstante, deberá apretar la bujía con el par
especificado tan pronto como sea posible.
Bujía especificada:
NGK/DPR7EA-9
DENSO/X22EPR-U9
1. Distancia entre electrodos de la bujíaDistancia entre electrodos de la bu-
jía:
0.8–0.9 mm (0.031–0.035 in)
Par de apriete:
Bujía:
17.5 Nm (1.75 m·kgf, 12.7 ft·lbf)
U5YUS5S0.book Page 9 Monday, March 16, 2009 8:02 PM
Page 53 of 92
MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-10
6

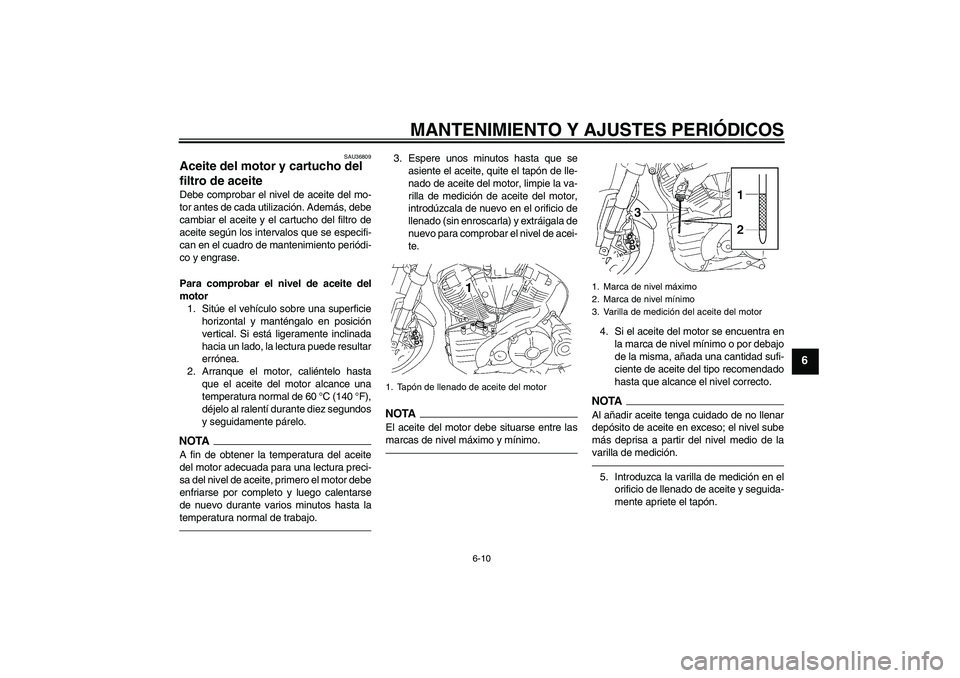

SAU36809
Aceite del motor y cartucho del
filtro de aceite Debe comprobar el nivel de aceite del mo-
tor antes de cada utilización. Además, debe
cambiar el aceite y el cartucho del filtro de
aceite según los intervalos que se especifi-
can en el cuadro de mantenimiento periódi-
co y engrase.
Para comprobar el nivel de aceite del
motor
1. Sitúe el vehículo sobre una superficie
horizontal y manténgalo en posición
vertical. Si está ligeramente inclinada
hacia un lado, la lectura puede resultar
errónea.
2. Arranque el motor, caliéntelo hasta
que el aceite del motor alcance una
temperatura normal de 60 °C (140 °F),
déjelo al ralentí durante diez segundos
y seguidamente párelo.NOTAA fin de obtener la temperatura del aceite
del motor adecuada para una lectura preci-
sa del nivel de aceite, primero el motor debe
enfriarse por completo y luego calentarse
de nuevo durante varios minutos hasta la
temperatura normal de trabajo.
3. Espere unos minutos hasta que se
asiente el aceite, quite el tapón de lle-
nado de aceite del motor, limpie la va-
rilla de medición de aceite del motor,
introdúzcala de nuevo en el orificio de
llenado (sin enroscarla) y extráigala de
nuevo para comprobar el nivel de acei-
te.NOTAEl aceite del motor debe situarse entre las
marcas de nivel máximo y mínimo.
4. Si el aceite del motor se encuentra en
la marca de nivel mínimo o por debajo
de la misma, añada una cantidad sufi-
ciente de aceite del tipo recomendado
hasta que alcance el nivel correcto.NOTAAl añadir aceite tenga cuidado de no llenar
depósito de aceite en exceso; el nivel sube
más deprisa a partir del nivel medio de la
varilla de medición.5. Introduzca la varilla de medición en el
orificio de llenado de aceite y seguida-
mente apriete el tapón.
1. Tapón de llenado de aceite del motor
1. Marca de nivel máximo
2. Marca de nivel mínimo
3. Varilla de medición del aceite del motor
U5YUS5S0.book Page 10 Monday, March 16, 2009 8:02 PM

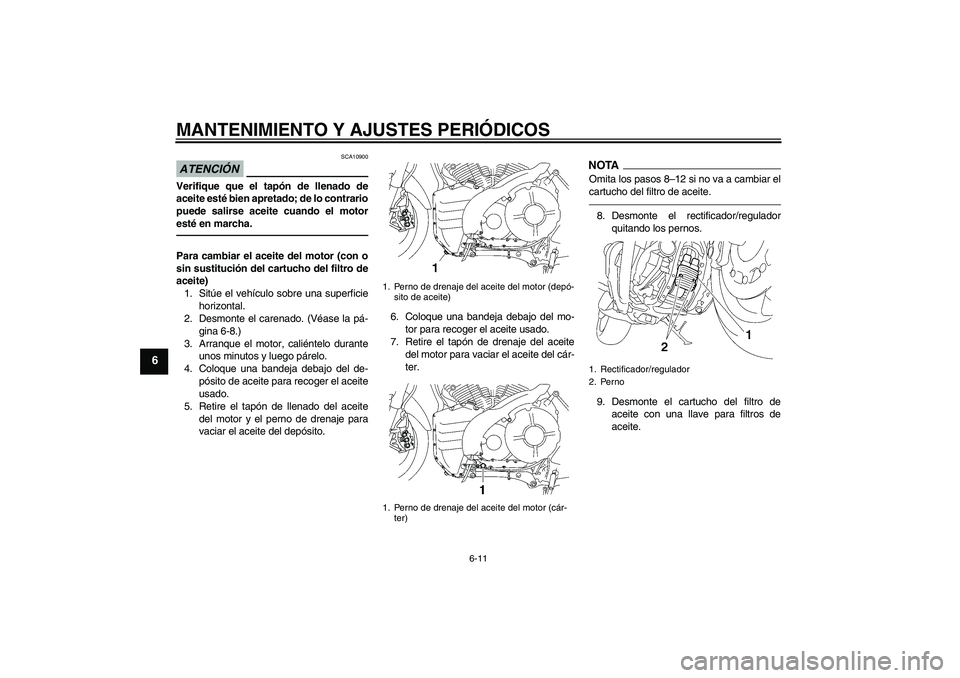

Page 54 of 92
MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-11
6
ATENCIÓN
SCA10900
Verifique que el tapón de llenado de
aceite esté bien apretado; de lo contrario
puede salirse aceite cuando el motor
esté en marcha.Para cambiar el aceite del motor (con o
sin sustitución del cartucho del filtro de
aceite)
1. Sitúe el vehículo sobre una superficie
horizontal.
2. Desmonte el carenado. (Véase la pá-
gina 6-8.)
3. Arranque el motor, caliéntelo durante
unos minutos y luego párelo.
4. Coloque una bandeja debajo del de-
pósito de aceite para recoger el aceite
usado.
5. Retire el tapón de llenado del aceite
del motor y el perno de drenaje para
vaciar el aceite del depósito.6. Coloque una bandeja debajo del mo-
tor para recoger el aceite usado.
7. Retire el tapón de drenaje del aceite
del motor para vaciar el aceite del cár-
ter.
NOTAOmita los pasos 8–12 si no va a cambiar el
cartucho del filtro de aceite.8. Desmonte el rectificador/regulador
quitando los pernos.
9. Desmonte el cartucho del filtro de
aceite con una llave para filtros de
aceite.
1. Perno de drenaje del aceite del motor (depó-
sito de aceite)
1. Perno de drenaje del aceite del motor (cár-
ter)
1. Rectificador/regulador
2. Perno
U5YUS5S0.book Page 11 Monday, March 16, 2009 8:02 PM
Page 55 of 92
MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-12
6

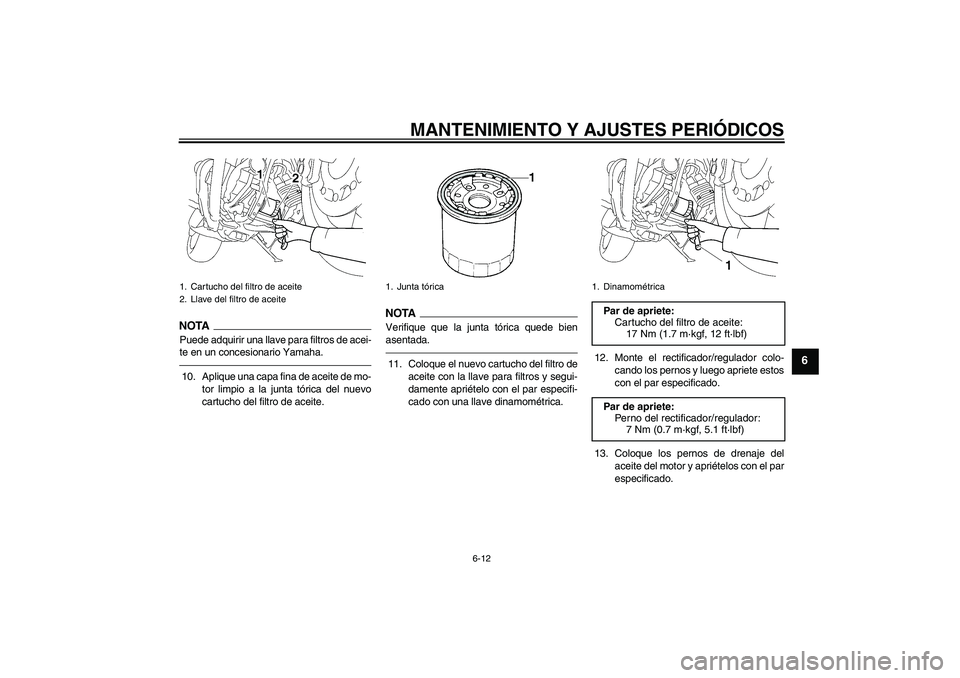

NOTAPuede adquirir una llave para filtros de acei-
te en un concesionario Yamaha.10. Aplique una capa fina de aceite de mo-
tor limpio a la junta tórica del nuevo
cartucho del filtro de aceite.
NOTA
Verifique que la junta tórica quede bien
asentada.11. Coloque el nuevo cartucho del filtro de
aceite con la llave para filtros y segui-
damente apriételo con el par especifi-
cado con una llave dinamométrica.12. Monte el rectificador/regulador colo-
cando los pernos y luego apriete estos
con el par especificado.
13. Coloque los pernos de drenaje del
aceite del motor y apriételos con el par
especificado.
1. Cartucho del filtro de aceite
2. Llave del filtro de aceite
1. Junta tórica
1. Dinamométrica
Par de apriete:
Cartucho del filtro de aceite:
17 Nm (1.7 m·kgf, 12 ft·lbf)
Par de apriete:
Perno del rectificador/regulador:
7 Nm (0.7 m·kgf, 5.1 ft·lbf)
U5YUS5S0.book Page 12 Monday, March 16, 2009 8:02 PM
Page 56 of 92
MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-13
6

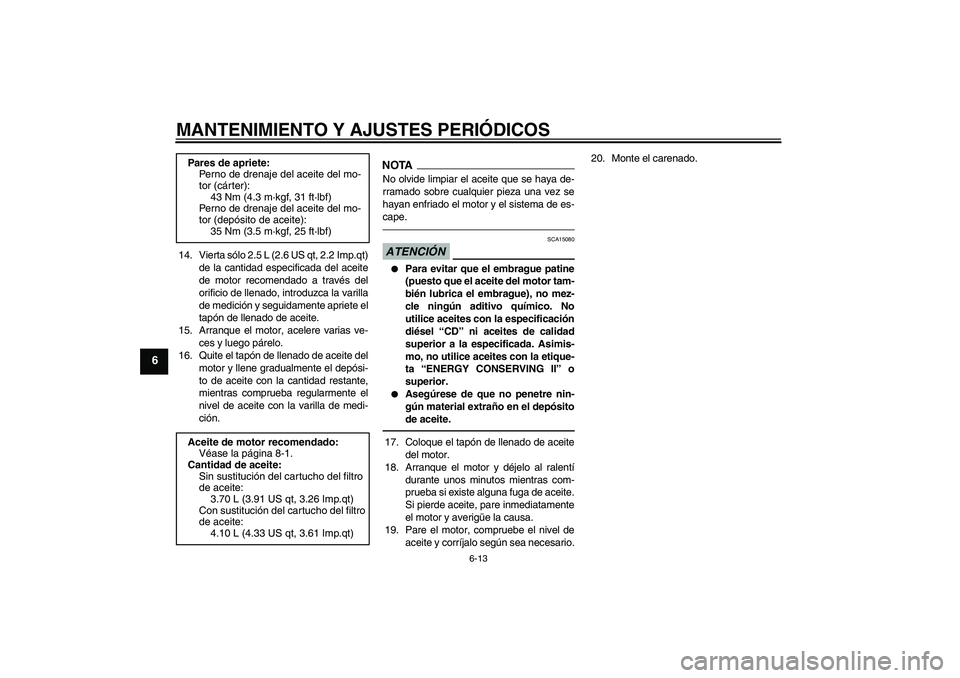

14. Vierta sólo 2.5 L (2.6 US qt, 2.2 Imp.qt)
de la cantidad especificada del aceite
de motor recomendado a través del
orificio de llenado, introduzca la varilla
de medición y seguidamente apriete el
tapón de llenado de aceite.
15. Arranque el motor, acelere varias ve-
ces y luego párelo.
16. Quite el tapón de llenado de aceite del
motor y llene gradualmente el depósi-
to de aceite con la cantidad restante,
mientras comprueba regularmente el
nivel de aceite con la varilla de medi-
ción.
NOTANo olvide limpiar el aceite que se haya de-
rramado sobre cualquier pieza una vez se
hayan enfriado el motor y el sistema de es-
cape.ATENCIÓN
SCA15080
Para evitar que el embrague patine
(puesto que el aceite del motor tam-
bién lubrica el embrague), no mez-
cle ningún aditivo químico. No
utilice aceites con la especificación
diésel “CD” ni aceites de calidad
superior a la especificada. Asimis-
mo, no utilice aceites con la etique-
ta “ENERGY CONSERVING II” o
superior.
Asegúrese de que no penetre nin-
gún material extraño en el depósito
de aceite.
17. Coloque el tapón de llenado de aceite
del motor.
18. Arranque el motor y déjelo al ralentí
durante unos minutos mientras com-
prueba si existe alguna fuga de aceite.
Si pierde aceite, pare inmediatamente
el motor y averigüe la causa.
19. Pare el motor, compruebe el nivel de
aceite y corríjalo según sea necesario.20. Monte el carenado.
Pares de apriete:
Perno de drenaje del aceite del mo-
tor (cárter):
43 Nm (4.3 m·kgf, 31 ft·lbf)
Perno de drenaje del aceite del mo-
tor (depósito de aceite):
35 Nm (3.5 m·kgf, 25 ft·lbf)
Aceite de motor recomendado:
Véase la página 8-1.
Cantidad de aceite:
Sin sustitución del cartucho del filtro
de aceite:
3.70 L (3.91 US qt, 3.26 Imp.qt)
Con sustitución del cartucho del filtro
de aceite:
4.10 L (4.33 US qt, 3.61 Imp.qt)
U5YUS5S0.book Page 13 Monday, March 16, 2009 8:02 PM
Page 57 of 92
MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-14
6

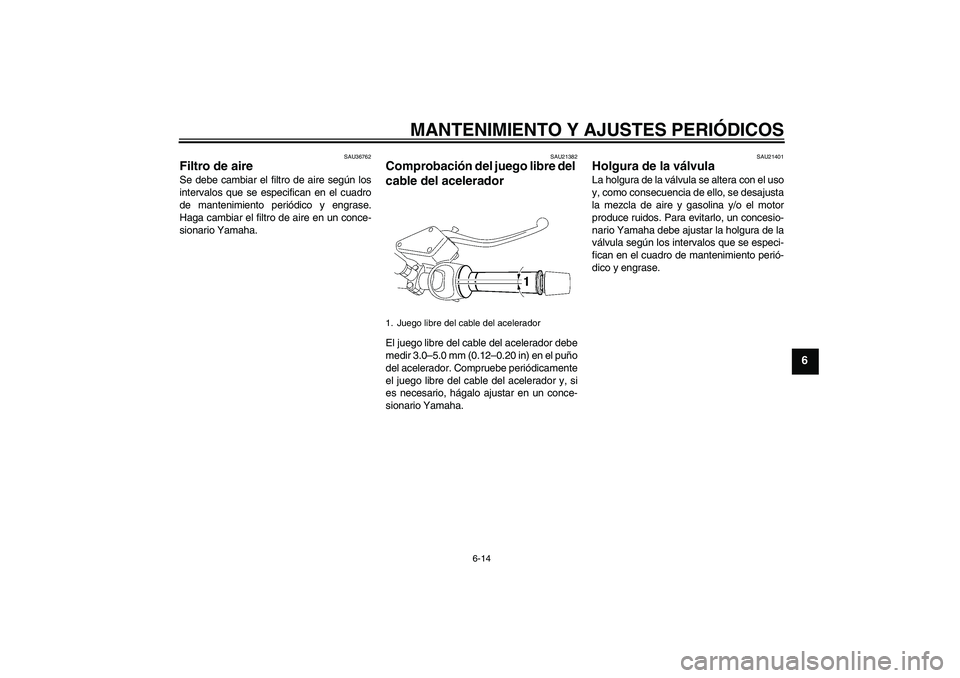

SAU36762
Filtro de aire Se debe cambiar el filtro de aire según los
intervalos que se especifican en el cuadro
de mantenimiento periódico y engrase.
Haga cambiar el filtro de aire en un conce-
sionario Yamaha.
SAU21382
Comprobación del juego libre del
cable del acelerador El juego libre del cable del acelerador debe
medir 3.0–5.0 mm (0.12–0.20 in) en el puño
del acelerador. Compruebe periódicamente
el juego libre del cable del acelerador y, si
es necesario, hágalo ajustar en un conce-
sionario Yamaha.
SAU21401
Holgura de la válvula La holgura de la válvula se altera con el uso
y, como consecuencia de ello, se desajusta
la mezcla de aire y gasolina y/o el motor
produce ruidos. Para evitarlo, un concesio-
nario Yamaha debe ajustar la holgura de la
válvula según los intervalos que se especi-
fican en el cuadro de mantenimiento perió-
dico y engrase.
1. Juego libre del cable del acelerador
U5YUS5S0.book Page 14 Monday, March 16, 2009 8:02 PM

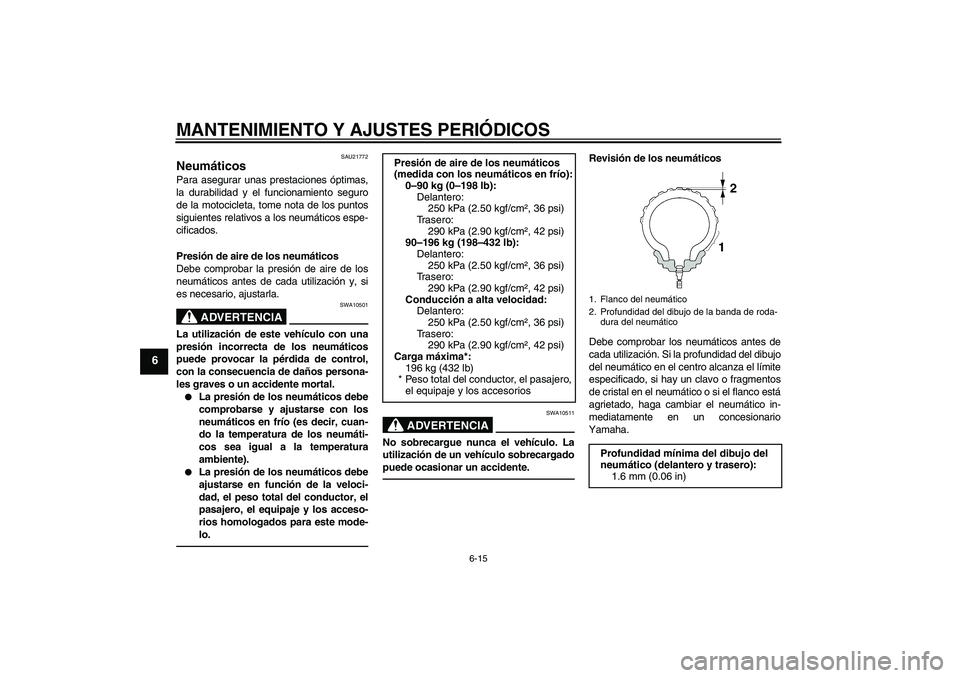

Page 58 of 92
MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-15
6
SAU21772
Neumáticos Para asegurar unas prestaciones óptimas,
la durabilidad y el funcionamiento seguro
de la motocicleta, tome nota de los puntos
siguientes relativos a los neumáticos espe-
cificados.
Presión de aire de los neumáticos
Debe comprobar la presión de aire de los
neumáticos antes de cada utilización y, si
es necesario, ajustarla.
ADVERTENCIA
SWA10501
La utilización de este vehículo con una
presión incorrecta de los neumáticos
puede provocar la pérdida de control,
con la consecuencia de daños persona-
les graves o un accidente mortal.
La presión de los neumáticos debe
comprobarse y ajustarse con los
neumáticos en frío (es decir, cuan-
do la temperatura de los neumáti-
cos sea igual a la temperatura
ambiente).
La presión de los neumáticos debe
ajustarse en función de la veloci-
dad, el peso total del conductor, el
pasajero, el equipaje y los acceso-
rios homologados para este mode-
lo.
ADVERTENCIA
SWA10511
No sobrecargue nunca el vehículo. La
utilización de un vehículo sobrecargado
puede ocasionar un accidente.
Revisión de los neumáticos
Debe comprobar los neumáticos antes de
cada utilización. Si la profundidad del dibujo
del neumático en el centro alcanza el límite
especificado, si hay un clavo o fragmentos
de cristal en el neumático o si el flanco está
agrietado, haga cambiar el neumático in-
mediatamente en un concesionario
Yamaha. Presión de aire de los neumáticos
(medida con los neumáticos en frío):
0–90 kg (0–198 lb):
Delantero:
250 kPa (2.50 kgf/cm², 36 psi)
Trasero:
290 kPa (2.90 kgf/cm², 42 psi)
90–196 kg (198–432 lb):
Delantero:
250 kPa (2.50 kgf/cm², 36 psi)
Trasero:
290 kPa (2.90 kgf/cm², 42 psi)
Conducción a alta velocidad:
Delantero:
250 kPa (2.50 kgf/cm², 36 psi)
Trasero:
290 kPa (2.90 kgf/cm², 42 psi)
Carga máxima*:
196 kg (432 lb)
* Peso total del conductor, el pasajero,
el equipaje y los accesorios 1. Flanco del neumático
2. Profundidad del dibujo de la banda de roda-
dura del neumáticoProfundidad mínima del dibujo del
neumático (delantero y trasero):
1.6 mm (0.06 in)
U5YUS5S0.book Page 15 Monday, March 16, 2009 8:02 PM
Page 59 of 92

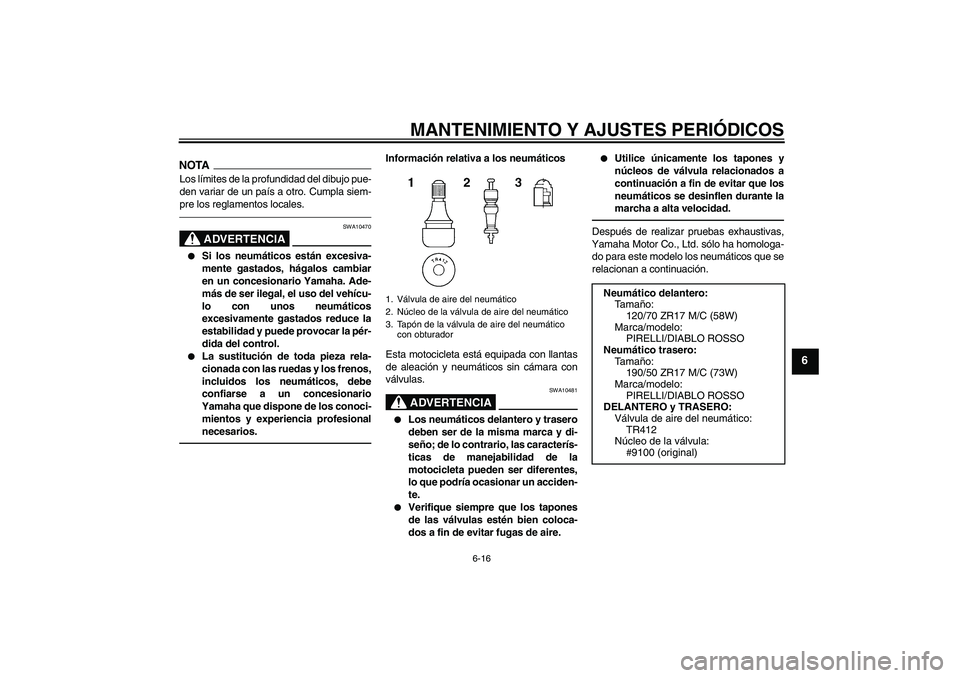

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-16
6
NOTALos límites de la profundidad del dibujo pue-
den variar de un país a otro. Cumpla siem-
pre los reglamentos locales.
ADVERTENCIA
SWA10470
Si los neumáticos están excesiva-
mente gastados, hágalos cambiar
en un concesionario Yamaha. Ade-
más de ser ilegal, el uso del vehícu-
lo con unos neumáticos
excesivamente gastados reduce la
estabilidad y puede provocar la pér-
dida del control.
La sustitución de toda pieza rela-
cionada con las ruedas y los frenos,
incluidos los neumáticos, debe
confiarse a un concesionario
Yamaha que dispone de los conoci-
mientos y experiencia profesional
necesarios.
Información relativa a los neumáticos
Esta motocicleta está equipada con llantas
de aleación y neumáticos sin cámara con
válvulas.
ADVERTENCIA
SWA10481
Los neumáticos delantero y trasero
deben ser de la misma marca y di-
seño; de lo contrario, las caracterís-
ticas de manejabilidad de la
motocicleta pueden ser diferentes,
lo que podría ocasionar un acciden-
te.
Verifique siempre que los tapones
de las válvulas estén bien coloca-
dos a fin de evitar fugas de aire.
Utilice únicamente los tapones y
núcleos de válvula relacionados a
continuación a fin de evitar que los
neumáticos se desinflen durante la
marcha a alta velocidad.
Después de realizar pruebas exhaustivas,
Yamaha Motor Co., Ltd. sólo ha homologa-
do para este modelo los neumáticos que se
relacionan a continuación.
1. Válvula de aire del neumático
2. Núcleo de la válvula de aire del neumático
3. Tapón de la válvula de aire del neumático
con obturador
Neumático delantero:
Ta m año:
120/70 ZR17 M/C (58W)
Marca/modelo:
PIRELLI/DIABLO ROSSO
Neumático trasero:
Ta m año:
190/50 ZR17 M/C (73W)
Marca/modelo:
PIRELLI/DIABLO ROSSO
DELANTERO y TRASERO:
Válvula de aire del neumático:
TR412
Núcleo de la válvula:
#9100 (original)
U5YUS5S0.book Page 16 Monday, March 16, 2009 8:02 PM
Page 60 of 92

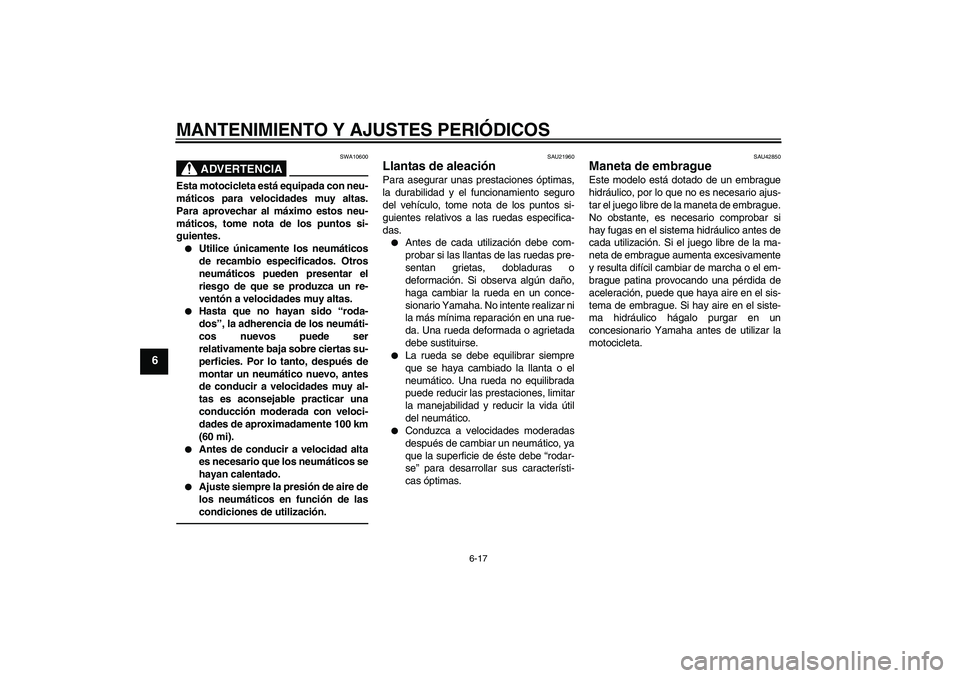

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-17
6
ADVERTENCIA
SWA10600
Esta motocicleta está equipada con neu-
máticos para velocidades muy altas.
Para aprovechar al máximo estos neu-
máticos, tome nota de los puntos si-
guientes.
Utilice únicamente los neumáticos
de recambio especificados. Otros
neumáticos pueden presentar el
riesgo de que se produzca un re-
ventón a velocidades muy altas.
Hasta que no hayan sido “roda-
dos”, la adherencia de los neumáti-
cos nuevos puede ser
relativamente baja sobre ciertas su-
perficies. Por lo tanto, después de
montar un neumático nuevo, antes
de conducir a velocidades muy al-
tas es aconsejable practicar una
conducción moderada con veloci-
dades de aproximadamente 100 km
(60 mi).
Antes de conducir a velocidad alta
es necesario que los neumáticos se
hayan calentado.
Ajuste siempre la presión de aire de
los neumáticos en función de las
condiciones de utilización.
SAU21960
Llantas de aleación Para asegurar unas prestaciones óptimas,
la durabilidad y el funcionamiento seguro
del vehículo, tome nota de los puntos si-
guientes relativos a las ruedas especifica-
das.
Antes de cada utilización debe com-
probar si las llantas de las ruedas pre-
sentan grietas, dobladuras o
deformación. Si observa algún daño,
haga cambiar la rueda en un conce-
sionario Yamaha. No intente realizar ni
la más mínima reparación en una rue-
da. Una rueda deformada o agrietada
debe sustituirse.
La rueda se debe equilibrar siempre
que se haya cambiado la llanta o el
neumático. Una rueda no equilibrada
puede reducir las prestaciones, limitar
la manejabilidad y reducir la vida útil
del neumático.
Conduzca a velocidades moderadas
después de cambiar un neumático, ya
que la superficie de éste debe “rodar-
se” para desarrollar sus característi-
cas óptimas.
SAU42850
Maneta de embrague Este modelo está dotado de un embrague
hidráulico, por lo que no es necesario ajus-
tar el juego libre de la maneta de embrague.
No obstante, es necesario comprobar si
hay fugas en el sistema hidráulico antes de
cada utilización. Si el juego libre de la ma-
neta de embrague aumenta excesivamente
y resulta difícil cambiar de marcha o el em-
brague patina provocando una pérdida de
aceleración, puede que haya aire en el sis-
tema de embrague. Si hay aire en el siste-
ma hidráulico hágalo purgar en un
concesionario Yamaha antes de utilizar la
motocicleta.
U5YUS5S0.book Page 17 Monday, March 16, 2009 8:02 PM
