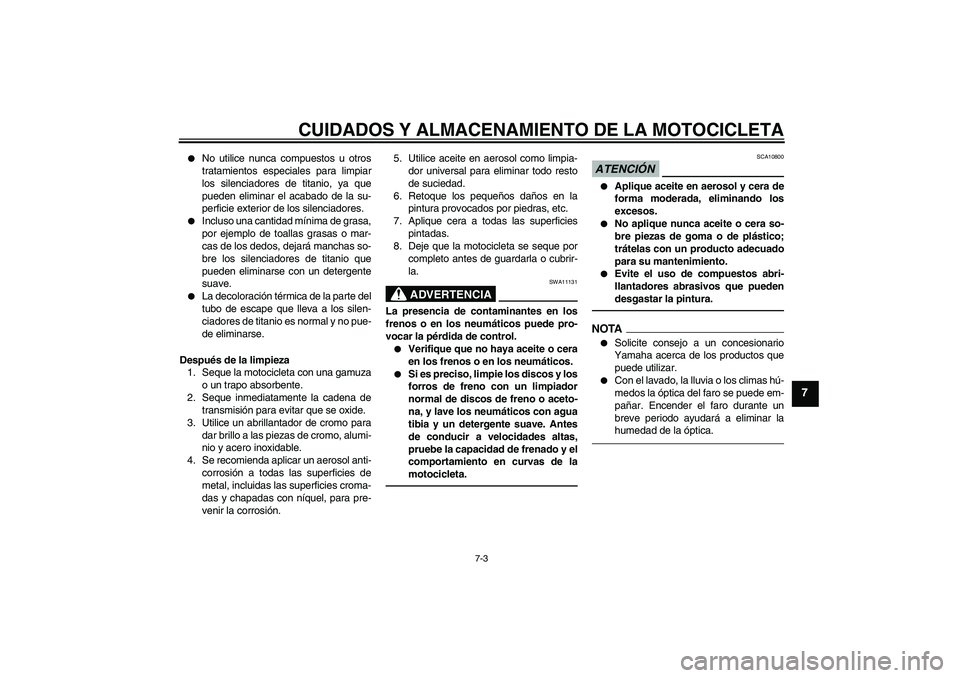

CUIDADOS Y ALMACENAMIENTO DE LA MOTOCICLETA
7-3
7
No utilice nunca compuestos u otros
tratamientos especiales para limpiar
los silenciadores de titanio, ya que
pueden eliminar el acabado de la su-
perficie exterior de los silenciadores.
Incluso una cantidad mínima de grasa,
por ejemplo de toallas grasas o mar-
cas de los dedos, dejará manchas so-
bre los silenciadores de titanio que
pueden eliminarse con un detergente
suave.
La decoloración térmica de la parte del
tubo de escape que lleva a los silen-
ciadores de titanio es normal y no pue-
de eliminarse.
Después de la limpieza
1. Seque la motocicleta con una gamuza
o un trapo absorbente.
2. Seque inmediatamente la cadena de
transmisión para evitar que se oxide.
3. Utilice un abrillantador de cromo para
dar brillo a las piezas de cromo, alumi-
nio y acero inoxidable.
4. Se recomienda aplicar un aerosol anti-
corrosión a todas las superficies de
metal, incluidas las superficies croma-
das y chapadas con níquel, para pre-
venir la corrosión.5. Utilice aceite en aerosol como limpia-
dor universal para eliminar todo resto
de suciedad.
6. Retoque los pequeños daños en la
pintura provocados por piedras, etc.
7. Aplique cera a todas las superficies
pintadas.
8. Deje que la motocicleta se seque por
completo antes de guardarla o cubrir-
la.
ADVERTENCIA
SWA11131
La presencia de contaminantes en los
frenos o en los neumáticos puede pro-
vocar la pérdida de control.
Verifique que no haya aceite o cera
en los frenos o en los neumáticos.
Si es preciso, limpie los discos y los
forros de freno con un limpiador
normal de discos de freno o aceto-
na, y lave los neumáticos con agua
tibia y un detergente suave. Antes
de conducir a velocidades altas,
pruebe la capacidad de frenado y el
comportamiento en curvas de la
motocicleta.
ATENCIÓN
SCA10800
Aplique aceite en aerosol y cera de
forma moderada, eliminando los
excesos.
No aplique nunca aceite o cera so-
bre piezas de goma o de plástico;
trátelas con un producto adecuado
para su mantenimiento.
Evite el uso de compuestos abri-
llantadores abrasivos que pueden
desgastar la pintura.
NOTA
Solicite consejo a un concesionario
Yamaha acerca de los productos que
puede utilizar.
Con el lavado, la lluvia o los climas hú-
medos la óptica del faro se puede em-
pañar. Encender el faro durante un
breve periodo ayudará a eliminar la
humedad de la óptica.
U5YUS5S0.book Page 3 Monday, March 16, 2009 8:02 PM
Page 82 of 92

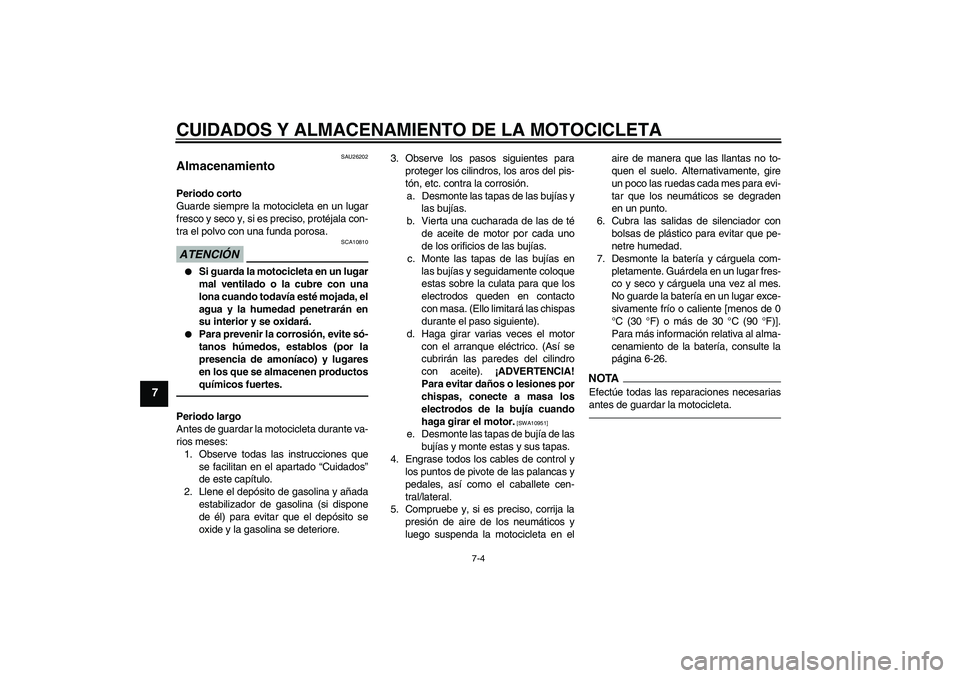

CUIDADOS Y ALMACENAMIENTO DE LA MOTOCICLETA
7-4
7
SAU26202
Almacenamiento Periodo corto
Guarde siempre la motocicleta en un lugar
fresco y seco y, si es preciso, protéjala con-
tra el polvo con una funda porosa.ATENCIÓN
SCA10810
Si guarda la motocicleta en un lugar
mal ventilado o la cubre con una
lona cuando todavía esté mojada, el
agua y la humedad penetrarán en
su interior y se oxidará.
Para prevenir la corrosión, evite só-
tanos húmedos, establos (por la
presencia de amoníaco) y lugares
en los que se almacenen productos
químicos fuertes.
Periodo largo
Antes de guardar la motocicleta durante va-
rios meses:
1. Observe todas las instrucciones que
se facilitan en el apartado “Cuidados”
de este capítulo.
2. Llene el depósito de gasolina y añada
estabilizador de gasolina (si dispone
de él) para evitar que el depósito se
oxide y la gasolina se deteriore.3. Observe los pasos siguientes para
proteger los cilindros, los aros del pis-
tón, etc. contra la corrosión.
a. Desmonte las tapas de las bujías y
las bujías.
b. Vierta una cucharada de las de té
de aceite de motor por cada uno
de los orificios de las bujías.
c. Monte las tapas de las bujías en
las bujías y seguidamente coloque
estas sobre la culata para que los
electrodos queden en contacto
con masa. (Ello limitará las chispas
durante el paso siguiente).
d. Haga girar varias veces el motor
con el arranque eléctrico. (Así se
cubrirán las paredes del cilindro
con aceite). ¡ADVERTENCIA!
Para evitar daños o lesiones por
chispas, conecte a masa los
electrodos de la bujía cuando
haga girar el motor.
[SWA10951]
e. Desmonte las tapas de bujía de las
bujías y monte estas y sus tapas.
4. Engrase todos los cables de control y
los puntos de pivote de las palancas y
pedales, así como el caballete cen-
tral/lateral.
5. Compruebe y, si es preciso, corrija la
presión de aire de los neumáticos y
luego suspenda la motocicleta en elaire de manera que las llantas no to-
quen el suelo. Alternativamente, gire
un poco las ruedas cada mes para evi-
tar que los neumáticos se degraden
en un punto.
6. Cubra las salidas de silenciador con
bolsas de plástico para evitar que pe-
netre humedad.
7. Desmonte la batería y cárguela com-
pletamente. Guárdela en un lugar fres-
co y seco y cárguela una vez al mes.
No guarde la batería en un lugar exce-
sivamente frío o caliente [menos de 0
°C (30 °F) o más de 30 °C (90 °F)].
Para más información relativa al alma-
cenamiento de la batería, consulte la
página 6-26.
NOTA
Efectúe todas las reparaciones necesarias
antes de guardar la motocicleta.
U5YUS5S0.book Page 4 Monday, March 16, 2009 8:02 PM
Page 83 of 92

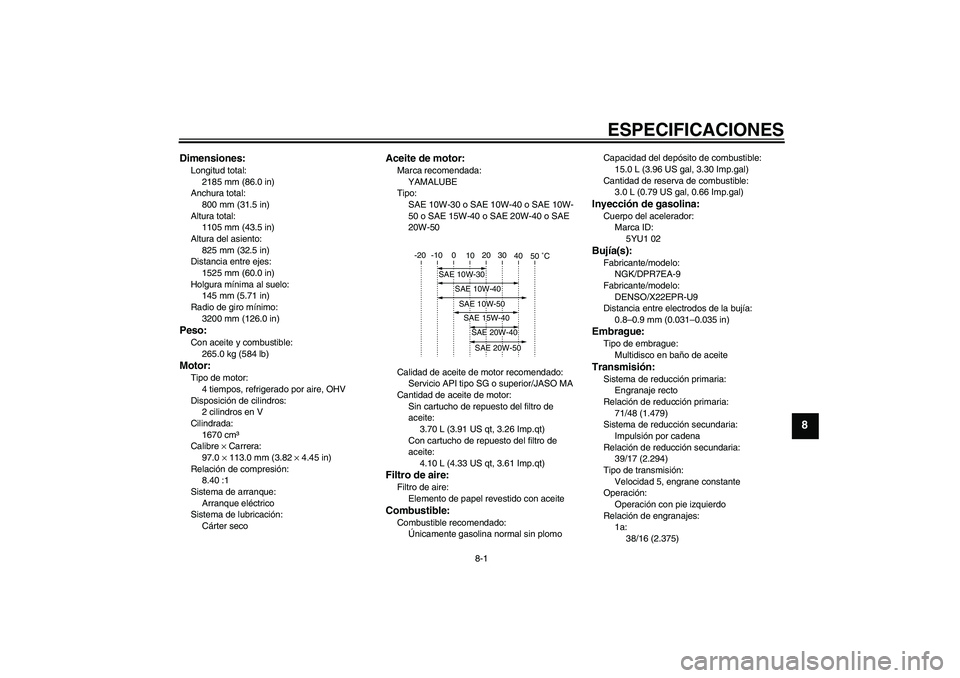

ESPECIFICACIONES
8-1
8
Dimensiones:Longitud total:
2185 mm (86.0 in)
Anchura total:
800 mm (31.5 in)
Altura total:
1105 mm (43.5 in)
Altura del asiento:
825 mm (32.5 in)
Distancia entre ejes:
1525 mm (60.0 in)
Holgura mínima al suelo:
145 mm (5.71 in)
Radio de giro mínimo:
3200 mm (126.0 in)Peso:Con aceite y combustible:
265.0 kg (584 lb)Motor:Tipo de motor:
4 tiempos, refrigerado por aire, OHV
Disposición de cilindros:
2 cilindros en V
Cilindrada:
1670 cm³
Calibre × Carrera:
97.0 × 113.0 mm (3.82 × 4.45 in)
Relación de compresión:
8.40 :1
Sistema de arranque:
Arranque eléctrico
Sistema de lubricación:
Cárter seco
Aceite de motor:Marca recomendada:
YAMALUBE
Tipo:
SAE 10W-30 o SAE 10W-40 o SAE 10W-
50 o SAE 15W-40 o SAE 20W-40 o SAE
20W-50
Calidad de aceite de motor recomendado:
Servicio API tipo SG o superior/JASO MA
Cantidad de aceite de motor:
Sin cartucho de repuesto del filtro de
aceite:
3.70 L (3.91 US qt, 3.26 Imp.qt)
Con cartucho de repuesto del filtro de
aceite:
4.10 L (4.33 US qt, 3.61 Imp.qt)Filtro de aire:Filtro de aire:
Elemento de papel revestido con aceiteCombustible:Combustible recomendado:
Únicamente gasolina normal sin plomoCapacidad del depósito de combustible:
15.0 L (3.96 US gal, 3.30 Imp.gal)
Cantidad de reserva de combustible:
3.0 L (0.79 US gal, 0.66 Imp.gal)
Inyección de gasolina:Cuerpo del acelerador:
Marca ID:
5YU1 02Bujía(s):Fabricante/modelo:
NGK/DPR7EA-9
Fabricante/modelo:
DENSO/X22EPR-U9
Distancia entre electrodos de la bujía:
0.8–0.9 mm (0.031–0.035 in)Embrague:Tipo de embrague:
Multidisco en baño de aceiteTransmisión:Sistema de reducción primaria:
Engranaje recto
Relación de reducción primaria:
71/48 (1.479)
Sistema de reducción secundaria:
Impulsión por cadena
Relación de reducción secundaria:
39/17 (2.294)
Tipo de transmisión:
Velocidad 5, engrane constante
Operación:
Operación con pie izquierdo
Relación de engranajes:
1a:
38/16 (2.375)
-20 -10 0
10 20 30
40
50 ˚C
SAE 10W-30
SAE 15W-40SAE 20W-40SAE 20W-50
SAE 10W-40SAE 10W-50
U5YUS5S0.book Page 1 Monday, March 16, 2009 8:02 PM
Page 84 of 92

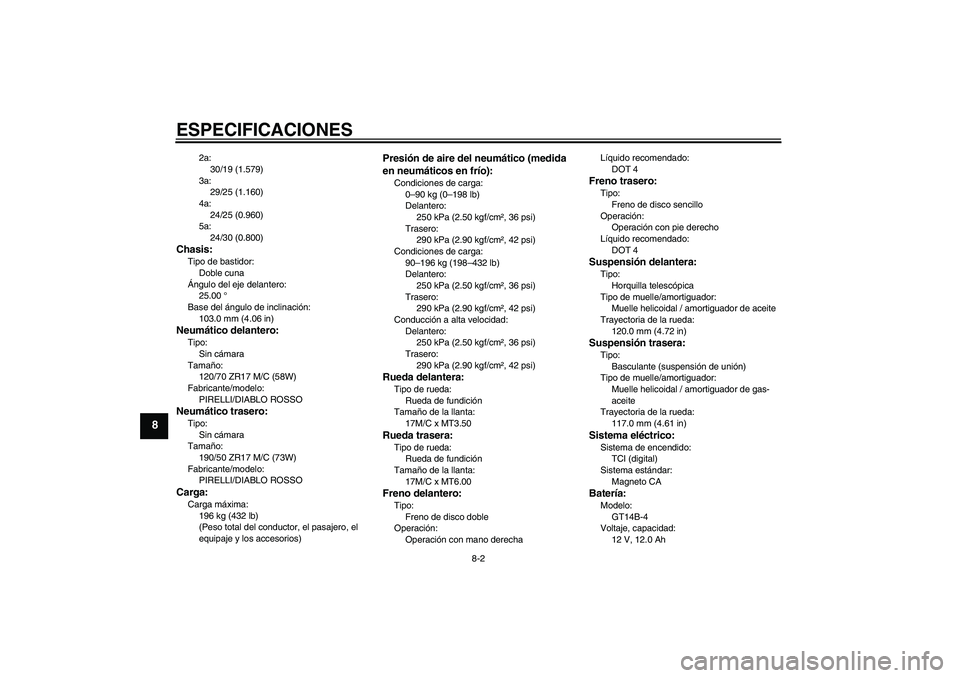

ESPECIFICACIONES
8-2
8
2a:
30/19 (1.579)
3a:
29/25 (1.160)
4a:
24/25 (0.960)
5a:
24/30 (0.800)
Chasis:Tipo de bastidor:
Doble cuna
Ángulo del eje delantero:
25.00 °
Base del ángulo de inclinación:
103.0 mm (4.06 in)Neumático delantero:Tipo:
Sin cámara
Tamaño:
120/70 ZR17 M/C (58W)
Fabricante/modelo:
PIRELLI/DIABLO ROSSONeumático trasero:Tipo:
Sin cámara
Tamaño:
190/50 ZR17 M/C (73W)
Fabricante/modelo:
PIRELLI/DIABLO ROSSOCarga:Carga máxima:
196 kg (432 lb)
(Peso total del conductor, el pasajero, el
equipaje y los accesorios)
Presión de aire del neumático (medida
en neumáticos en frío):Condiciones de carga:
0–90 kg (0–198 lb)
Delantero:
250 kPa (2.50 kgf/cm², 36 psi)
Trasero:
290 kPa (2.90 kgf/cm², 42 psi)
Condiciones de carga:
90–196 kg (198–432 lb)
Delantero:
250 kPa (2.50 kgf/cm², 36 psi)
Trasero:
290 kPa (2.90 kgf/cm², 42 psi)
Conducción a alta velocidad:
Delantero:
250 kPa (2.50 kgf/cm², 36 psi)
Trasero:
290 kPa (2.90 kgf/cm², 42 psi)Rueda delantera:Tipo de rueda:
Rueda de fundición
Tamaño de la llanta:
17M/C x MT3.50Rueda trasera:Tipo de rueda:
Rueda de fundición
Tamaño de la llanta:
17M/C x MT6.00Freno delantero:Tipo:
Freno de disco doble
Operación:
Operación con mano derechaLíquido recomendado:
DOT 4
Freno trasero:Tipo:
Freno de disco sencillo
Operación:
Operación con pie derecho
Líquido recomendado:
DOT 4Suspensión delantera:Tipo:
Horquilla telescópica
Tipo de muelle/amortiguador:
Muelle helicoidal / amortiguador de aceite
Trayectoria de la rueda:
120.0 mm (4.72 in)Suspensión trasera:Tipo:
Basculante (suspensión de unión)
Tipo de muelle/amortiguador:
Muelle helicoidal / amortiguador de gas-
aceite
Trayectoria de la rueda:
117.0 mm (4.61 in)Sistema eléctrico:Sistema de encendido:
TCI (digital)
Sistema estándar:
Magneto CABatería:Modelo:
GT14B-4
Voltaje, capacidad:
12 V, 12.0 Ah
U5YUS5S0.book Page 2 Monday, March 16, 2009 8:02 PM
Page 85 of 92

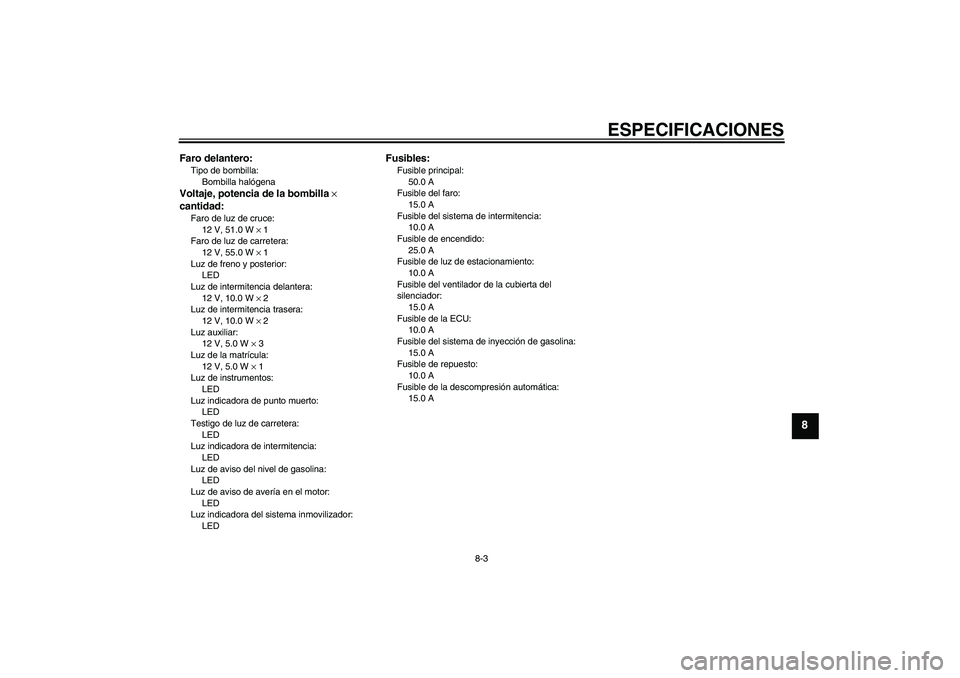

ESPECIFICACIONES
8-3
8
Faro delantero:Tipo de bombilla:
Bombilla halógenaVoltaje, potencia de la bombilla ×
cantidad:Faro de luz de cruce:
12 V, 51.0 W × 1
Faro de luz de carretera:
12 V, 55.0 W × 1
Luz de freno y posterior:
LED
Luz de intermitencia delantera:
12 V, 10.0 W × 2
Luz de intermitencia trasera:
12 V, 10.0 W × 2
Luz auxiliar:
12 V, 5.0 W × 3
Luz de la matrícula:
12 V, 5.0 W × 1
Luz de instrumentos:
LED
Luz indicadora de punto muerto:
LED
Testigo de luz de carretera:
LED
Luz indicadora de intermitencia:
LED
Luz de aviso del nivel de gasolina:
LED
Luz de aviso de avería en el motor:
LED
Luz indicadora del sistema inmovilizador:
LED
Fusibles:Fusible principal:
50.0 A
Fusible del faro:
15.0 A
Fusible del sistema de intermitencia:
10.0 A
Fusible de encendido:
25.0 A
Fusible de luz de estacionamiento:
10.0 A
Fusible del ventilador de la cubierta del
silenciador:
15.0 A
Fusible de la ECU:
10.0 A
Fusible del sistema de inyección de gasolina:
15.0 A
Fusible de repuesto:
10.0 A
Fusible de la descompresión automática:
15.0 A
U5YUS5S0.book Page 3 Monday, March 16, 2009 8:02 PM
Page 86 of 92

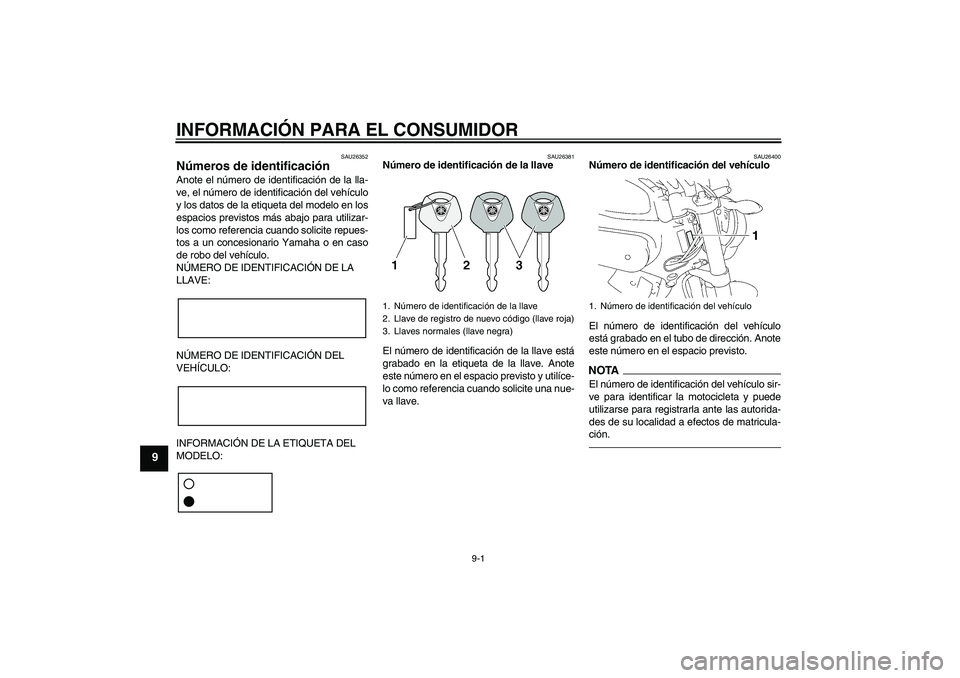

INFORMACIÓN PARA EL CONSUMIDOR
9-1
9
SAU26352
Números de identificación Anote el número de identificación de la lla-
ve, el número de identificación del vehículo
y los datos de la etiqueta del modelo en los
espacios previstos más abajo para utilizar-
los como referencia cuando solicite repues-
tos a un concesionario Yamaha o en caso
de robo del vehículo.
NÚMERO DE IDENTIFICACIÓN DE LA
LLAVE:
NÚMERO DE IDENTIFICACIÓN DEL
VEHÍCULO:
INFORMACIÓN DE LA ETIQUETA DEL
MODELO:
SAU26381
Número de identificación de la llave
El número de identificación de la llave está
grabado en la etiqueta de la llave. Anote
este número en el espacio previsto y utilíce-
lo como referencia cuando solicite una nue-
va llave.
SAU26400
Número de identificación del vehículo
El número de identificación del vehículo
está grabado en el tubo de dirección. Anote
este número en el espacio previsto.NOTAEl número de identificación del vehículo sir-
ve para identificar la motocicleta y puede
utilizarse para registrarla ante las autorida-
des de su localidad a efectos de matricula-
ción.
1. Número de identificación de la llave
2. Llave de registro de nuevo código (llave roja)
3. Llaves normales (llave negra)
1. Número de identificación del vehículo
U5YUS5S0.book Page 1 Monday, March 16, 2009 8:02 PM
Page 87 of 92
INFORMACIÓN PARA EL CONSUMIDOR
9-2
9
SAU26480

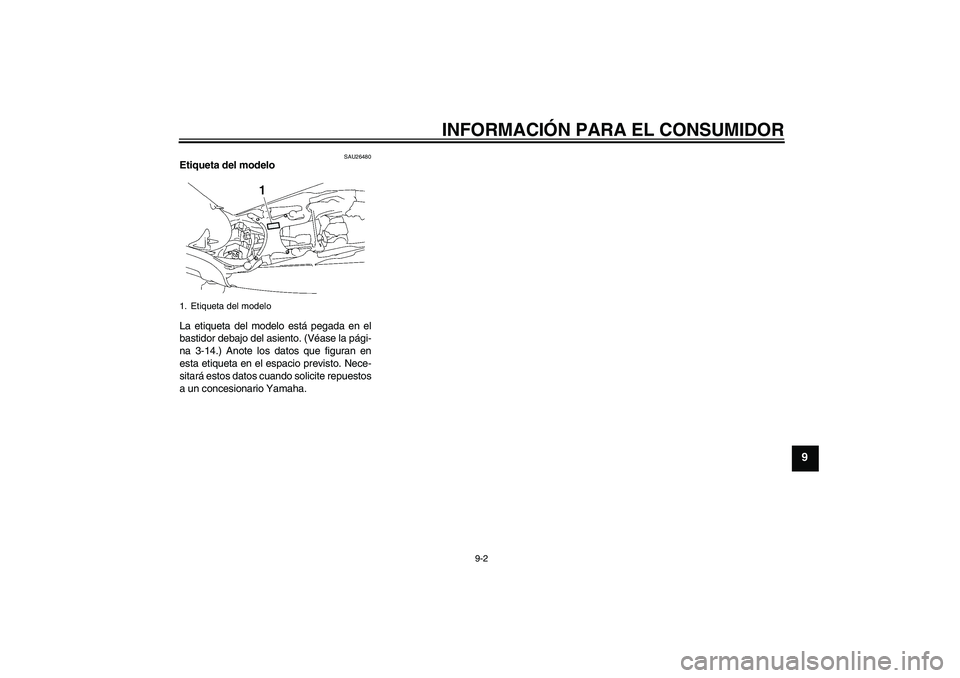

Etiqueta del modelo
La etiqueta del modelo está pegada en el
bastidor debajo del asiento. (Véase la pági-
na 3-14.) Anote los datos que figuran en
esta etiqueta en el espacio previsto. Nece-
sitará estos datos cuando solicite repuestos
a un concesionario Yamaha.1. Etiqueta del modelo
U5YUS5S0.book Page 2 Monday, March 16, 2009 8:02 PM
Page 88 of 92

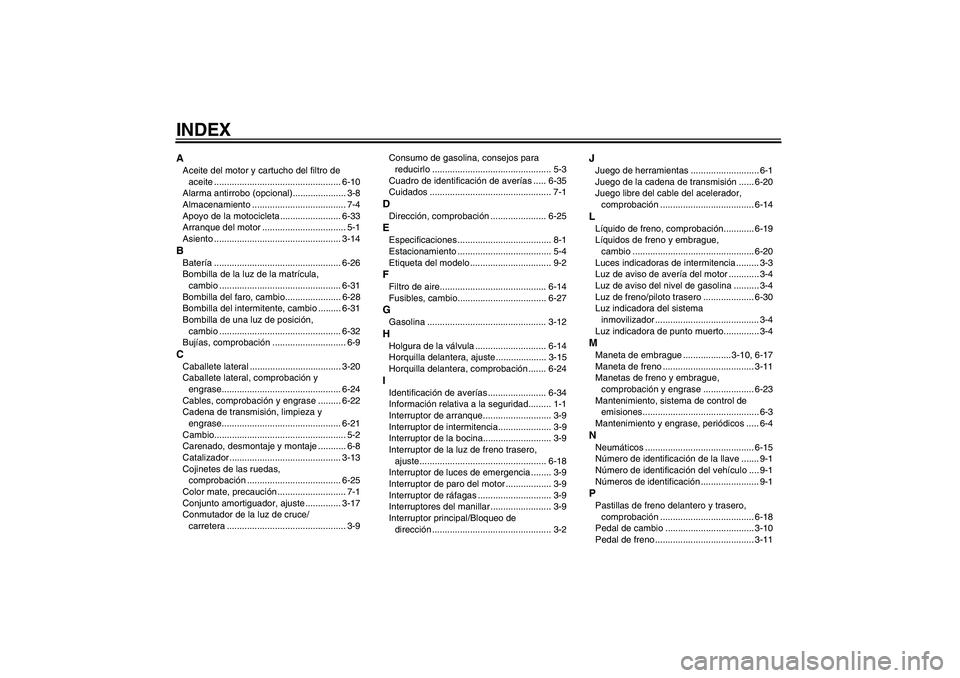

INDEXAAceite del motor y cartucho del filtro de
aceite .................................................. 6-10
Alarma antirrobo (opcional)..................... 3-8
Almacenamiento ..................................... 7-4
Apoyo de la motocicleta ........................ 6-33
Arranque del motor ................................. 5-1
Asiento .................................................. 3-14BBatería .................................................. 6-26
Bombilla de la luz de la matrícula,
cambio ................................................ 6-31
Bombilla del faro, cambio...................... 6-28
Bombilla del intermitente, cambio ......... 6-31
Bombilla de una luz de posición,
cambio ................................................ 6-32
Bujías, comprobación ............................. 6-9CCaballete lateral .................................... 3-20
Caballete lateral, comprobación y
engrase............................................... 6-24
Cables, comprobación y engrase ......... 6-22
Cadena de transmisión, limpieza y
engrase............................................... 6-21
Cambio.................................................... 5-2
Carenado, desmontaje y montaje ........... 6-8
Catalizador ............................................ 3-13
Cojinetes de las ruedas,
comprobación ..................................... 6-25
Color mate, precaución ........................... 7-1
Conjunto amortiguador, ajuste .............. 3-17
Conmutador de la luz de cruce/
carretera ............................................... 3-9Consumo de gasolina, consejos para
reducirlo ............................................... 5-3
Cuadro de identificación de averías ..... 6-35
Cuidados ................................................ 7-1
DDirección, comprobación ...................... 6-25EEspecificaciones ..................................... 8-1
Estacionamiento ..................................... 5-4
Etiqueta del modelo ................................ 9-2FFiltro de aire.......................................... 6-14
Fusibles, cambio................................... 6-27GGasolina ............................................... 3-12HHolgura de la válvula ............................ 6-14
Horquilla delantera, ajuste .................... 3-15
Horquilla delantera, comprobación ....... 6-24IIdentificación de averías ....................... 6-34
Información relativa a la seguridad......... 1-1
Interruptor de arranque........................... 3-9
Interruptor de intermitencia..................... 3-9
Interruptor de la bocina........................... 3-9
Interruptor de la luz de freno trasero,
ajuste.................................................. 6-18
Interruptor de luces de emergencia ........ 3-9
Interruptor de paro del motor .................. 3-9
Interruptor de ráfagas ............................. 3-9
Interruptores del manillar ........................ 3-9
Interruptor principal/Bloqueo de
dirección ............................................... 3-2
JJuego de herramientas ........................... 6-1
Juego de la cadena de transmisión ...... 6-20
Juego libre del cable del acelerador,
comprobación ..................................... 6-14LLíquido de freno, comprobación............ 6-19
Líquidos de freno y embrague,
cambio ................................................ 6-20
Luces indicadoras de intermitencia ......... 3-3
Luz de aviso de avería del motor ............ 3-4
Luz de aviso del nivel de gasolina .......... 3-4
Luz de freno/piloto trasero .................... 6-30
Luz indicadora del sistema
inmovilizador ......................................... 3-4
Luz indicadora de punto muerto.............. 3-4MManeta de embrague ................... 3-10, 6-17
Maneta de freno .................................... 3-11
Manetas de freno y embrague,
comprobación y engrase .................... 6-23
Mantenimiento, sistema de control de
emisiones.............................................. 6-3
Mantenimiento y engrase, periódicos ..... 6-4NNeumáticos ........................................... 6-15
Número de identificación de la llave ....... 9-1
Número de identificación del vehículo .... 9-1
Números de identificación ....................... 9-1PPastillas de freno delantero y trasero,
comprobación ..................................... 6-18
Pedal de cambio ................................... 3-10
Pedal de freno ....................................... 3-11
U5YUS5S0.book Page 1 Monday, March 16, 2009 8:02 PM
Page 89 of 92
INDEX
Pedales de freno y cambio,
comprobación y engrase .................... 6-23
Puño del acelerador y cable,
comprobación y engrase .................... 6-22RRodaje del motor .................................... 5-3
Ruedas ................................................. 6-17SSistema de corte del circuito de
encendido ........................................... 3-21
Sistema EXUP ...................................... 3-20
Sistema inmovilizador............................. 3-1
Situación de las piezas ........................... 2-1
Soportes de la correa del equipaje ....... 3-20TTapón del depósito de gasolina............ 3-11
Testigo de luces de carretera ................. 3-4
Testigos y luces de advertencia ............. 3-3
Tubo respiradero/rebose del depósito
de combustible ................................... 3-13VVisor multifunción ................................... 3-5
U5YUS5S0.book Page 2 Monday, March 16, 2009 8:02 PM
Page 90 of 92
A5-yoko_Blank.fm Page 1 Tuesday, April 8, 2003 11:43 AM
