INFORMAZIONI DI SICUREZZA
1-4
1
aftermarket o l’introduzione di altre modifi-
che al veicolo che ne cambino il design o le
caratteristiche di funzionamento possono
esporre voi stessi ed altri al rischio di infor-
tuni gravi o di morte. Sarete pertanto diret-
tamente responsabili degli infortuni
originatisi in relazione a cambiamenti ap-
portati al veicolo.
Per il montaggio di accessori, tenere ben
presenti le seguenti istruzioni in aggiunta a
quelle descritte al capitolo “Carico”.

Non installare mai accessori o traspor-
tare carichi che compromettano le pre-
stazioni del motociclo. Prima di
utilizzare gli accessori, controllateli ac-
curatamente per accertarsi che essi
non riducano in nessuna maniera la di-
stanza libera da terra e la distanza mi-
nima da terra nella marcia in curva,
non limitino la corsa delle sospensioni,
dello sterzo o il funzionamento dei co-
mandi, oppure oscurino le luci o i cata-
rifrangenti.
Gli accessori montati sul manubrio
oppure nella zona della forcella pos-
sono creare instabilità dovuta alla
distribuzione non uniforme dei pesi
o a modifiche dell’aerodinamica.
Montando accessori sul manubrio
oppure nella zona della forcella, te-ner conto che devono essere il più
leggeri possibile ed essere comun-
que ridotti al minimo.
Accessori ingombranti o grandi pos-
sono compromettere seriamente la
stabilità del motociclo a causa degli
effetti aerodinamici. Il vento potreb-
be tentare di sollevare il motociclo,
oppure il motociclo potrebbe diveni-
re instabile sotto l’azione di venti tra-
sversali. Questo genere di
accessori può provocare instabilità
anche quando si viene sorpassati o
nel sorpasso di veicoli di grandi di-
mensioni.
Determinati accessori possono spo-
stare il pilota dalla propria posizione
normale di guida. Una posizione im-
propria limita la libertà di movimento
del pilota e può compromettere la
capacità di controllo del mezzo; per-
tanto, accessori del genere sono
sconsigliati.


L’aggiunta di accessori elettrici va ef-
fettuata con cautela. Se gli accessori
elettrici superano la capacità dell’im-
pianto elettrico del motociclo, si po-
trebbe verificare un guasto, che
potrebbe causare una pericolosa per-
dita dell’illuminazione o della potenza
del motore.Pneumatici e cerchi aftermarket
I pneumatici ed i cerchi forniti con il motoci-
clo sono stati progettati per essere all’altez-
za delle prestazioni del veicolo e per fornire
la migliore combinazione di manovrabilità,
potenza frenante e comfort. Pneumatici e
cerchi diversi da quelli forniti, o con dimen-
sioni e combinazioni diverse, possono es-
sere inappropriati. Vedere pagina 6-14 per
le specifiche dei pneumatici e maggiori in-
formazioni sul cambio dei pneumatici.
U5YUH5H0.book Page 4 Friday, March 13, 2009 9:32 PM

DESCRIZIONE
2-1
2
HAU10410

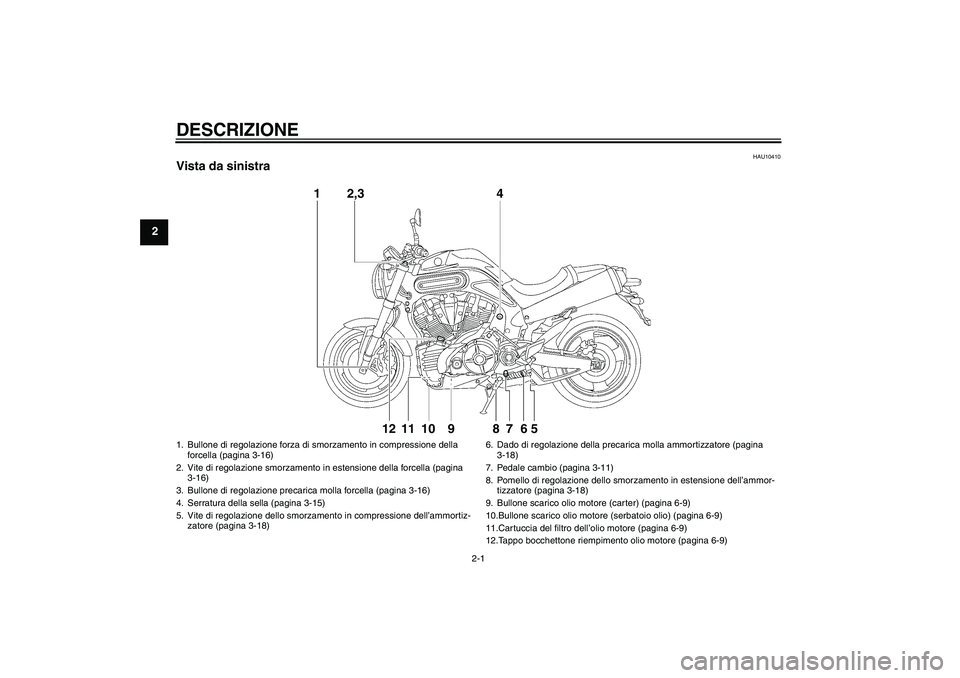

Vista da sinistra
142,3
12 11 10 9 8 7 6 5
1. Bullone di regolazione forza di smorzamento in compressione della
forcella (pagina 3-16)
2. Vite di regolazione smorzamento in estensione della forcella (pagina
3-16)
3. Bullone di regolazione precarica molla forcella (pagina 3-16)
4. Serratura della sella (pagina 3-15)
5. Vite di regolazione dello smorzamento in compressione dell’ammortiz-
zatore (pagina 3-18)6. Dado di regolazione della precarica molla ammortizzatore (pagina
3-18)
7. Pedale cambio (pagina 3-11)
8. Pomello di regolazione dello smorzamento in estensione dell’ammor-
tizzatore (pagina 3-18)
9. Bullone scarico olio motore (carter) (pagina 6-9)
10.Bullone scarico olio motore (serbatoio olio) (pagina 6-9)
11.Cartuccia del filtro dell’olio motore (pagina 6-9)
12.Tappo bocchettone riempimento olio motore (pagina 6-9)U5YUH5H0.book Page 1 Friday, March 13, 2009 9:32 PM

DESCRIZIONE
2-2
2
HAU10420

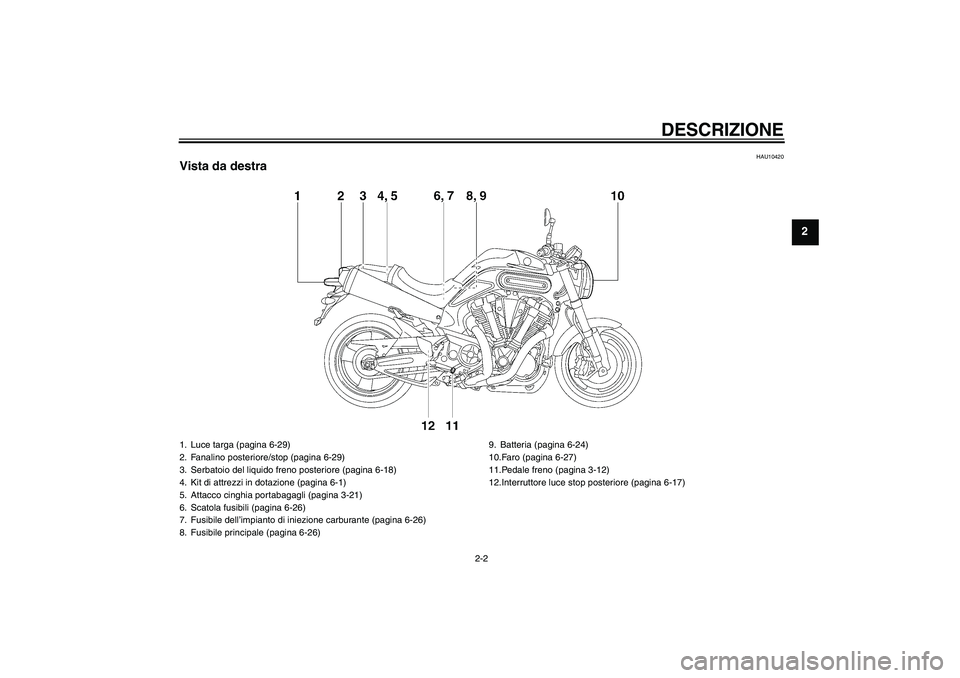

Vista da destra1. Luce targa (pagina 6-29)
2. Fanalino posteriore/stop (pagina 6-29)
3. Serbatoio del liquido freno posteriore (pagina 6-18)
4. Kit di attrezzi in dotazione (pagina 6-1)
5. Attacco cinghia portabagagli (pagina 3-21)
6. Scatola fusibili (pagina 6-26)
7. Fusibile dell’impianto di iniezione carburante (pagina 6-26)
8. Fusibile principale (pagina 6-26)9. Batteria (pagina 6-24)
10.Faro (pagina 6-27)
11.Pedale freno (pagina 3-12)
12.Interruttore luce stop posteriore (pagina 6-17)
U5YUH5H0.book Page 2 Friday, March 13, 2009 9:32 PM

DESCRIZIONE
2-3
2
HAU10430

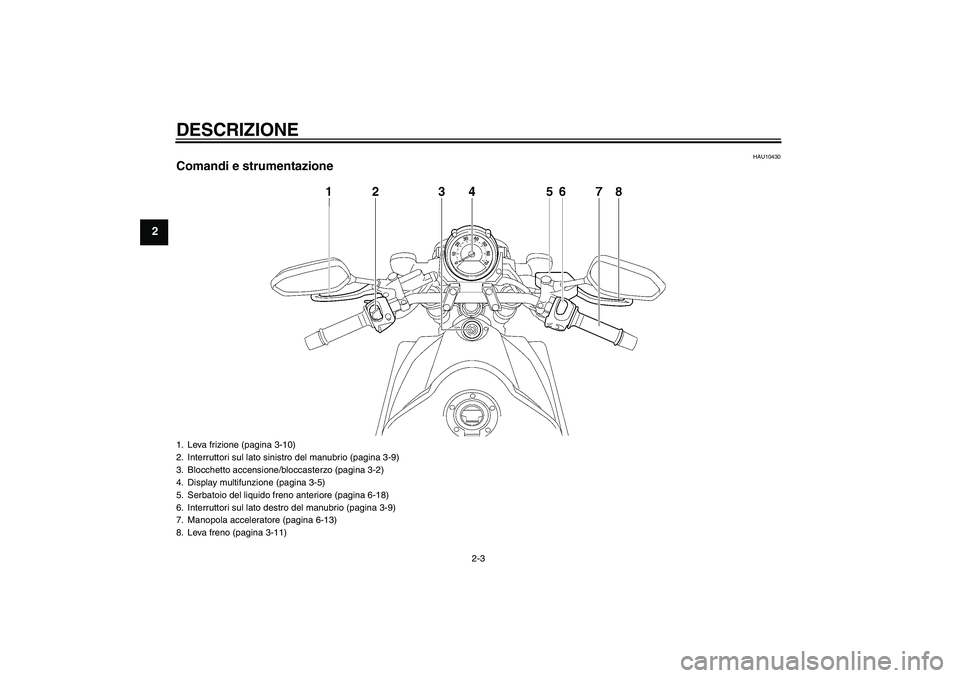

Comandi e strumentazione1. Leva frizione (pagina 3-10)
2. Interruttori sul lato sinistro del manubrio (pagina 3-9)
3. Blocchetto accensione/bloccasterzo (pagina 3-2)
4. Display multifunzione (pagina 3-5)
5. Serbatoio del liquido freno anteriore (pagina 6-18)
6. Interruttori sul lato destro del manubrio (pagina 3-9)
7. Manopola acceleratore (pagina 6-13)
8. Leva freno (pagina 3-11)U5YUH5H0.book Page 3 Friday, March 13, 2009 9:32 PM

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-1
3
HAU10976

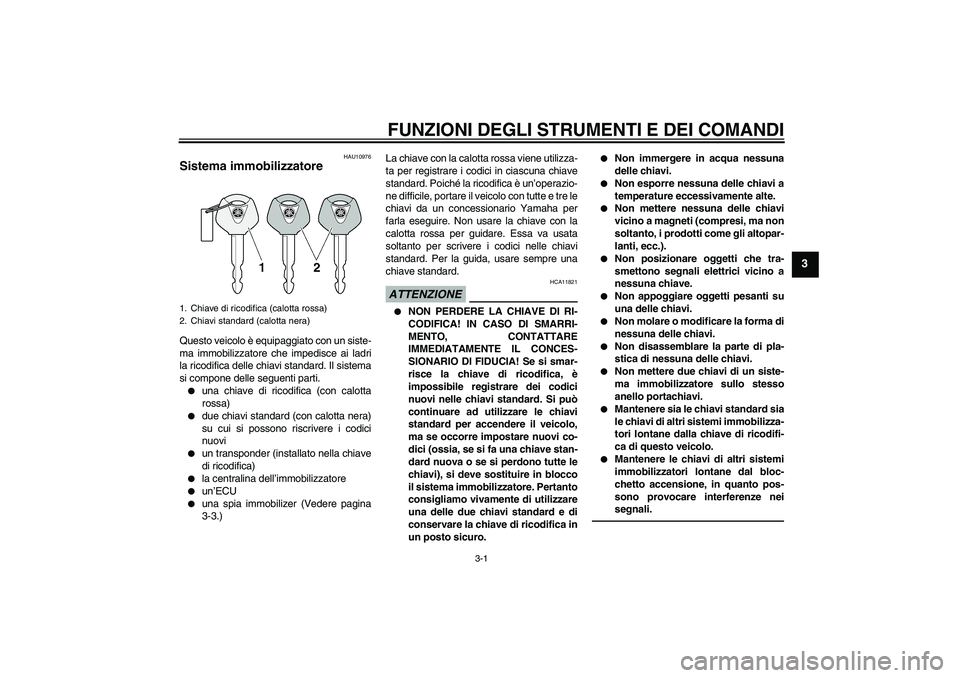

Sistema immobilizzatore Questo veicolo è equipaggiato con un siste-
ma immobilizzatore che impedisce ai ladri
la ricodifica delle chiavi standard. Il sistema
si compone delle seguenti parti.

una chiave di ricodifica (con calotta
rossa)


due chiavi standard (con calotta nera)
su cui si possono riscrivere i codici
nuovi


un transponder (installato nella chiave
di ricodifica)


la centralina dell’immobilizzatore


un’ECU


una spia immobilizer (Vedere pagina
3-3.)La chiave con la calotta rossa viene utilizza-
ta per registrare i codici in ciascuna chiave
standard. Poiché la ricodifica è un’operazio-
ne difficile, portare il veicolo con tutte e tre le
chiavi da un concessionario Yamaha per
farla eseguire. Non usare la chiave con la
calotta rossa per guidare. Essa va usata
soltanto per scrivere i codici nelle chiavi
standard. Per la guida, usare sempre una
chiave standard.
ATTENZIONE
HCA11821


NON PERDERE LA CHIAVE DI RI-
CODIFICA! IN CASO DI SMARRI-
MENTO, CONTATTARE
IMMEDIATAMENTE IL CONCES-
SIONARIO DI FIDUCIA! Se si smar-
risce la chiave di ricodifica, è
impossibile registrare dei codici
nuovi nelle chiavi standard. Si può
continuare ad utilizzare le chiavi
standard per accendere il veicolo,
ma se occorre impostare nuovi co-
dici (ossia, se si fa una chiave stan-
dard nuova o se si perdono tutte le
chiavi), si deve sostituire in blocco
il sistema immobilizzatore. Pertanto
consigliamo vivamente di utilizzare
una delle due chiavi standard e di
conservare la chiave di ricodifica in
un posto sicuro.


Non immergere in acqua nessuna
delle chiavi.


Non esporre nessuna delle chiavi a
temperature eccessivamente alte.


Non mettere nessuna delle chiavi
vicino a magneti (compresi, ma non
soltanto, i prodotti come gli altopar-
lanti, ecc.).


Non posizionare oggetti che tra-
smettono segnali elettrici vicino a
nessuna chiave.


Non appoggiare oggetti pesanti su
una delle chiavi.


Non molare o modificare la forma di
nessuna delle chiavi.


Non disassemblare la parte di pla-
stica di nessuna delle chiavi.


Non mettere due chiavi di un siste-
ma immobilizzatore sullo stesso
anello portachiavi.


Mantenere sia le chiavi standard sia
le chiavi di altri sistemi immobilizza-
tori lontane dalla chiave di ricodifi-
ca di questo veicolo.


Mantenere le chiavi di altri sistemi
immobilizzatori lontane dal bloc-
chetto accensione, in quanto pos-
sono provocare interferenze nei
segnali.
1. Chiave di ricodifica (calotta rossa)
2. Chiavi standard (calotta nera)
U5YUH5H0.book Page 1 Friday, March 13, 2009 9:32 PM

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-2
3
HAU10471

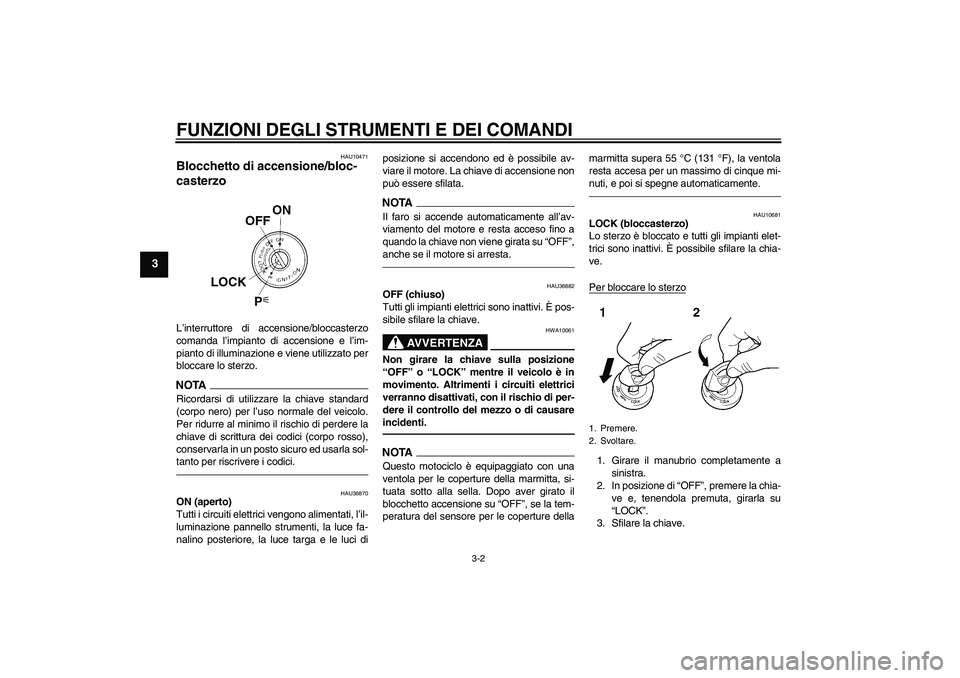

Blocchetto di accensione/bloc-
casterzo L’interruttore di accensione/bloccasterzo
comanda l’impianto di accensione e l’im-
pianto di illuminazione e viene utilizzato per
bloccare lo sterzo.NOTA
Ricordarsi di utilizzare la chiave standard
(corpo nero) per l’uso normale del veicolo.
Per ridurre al minimo il rischio di perdere la
chiave di scrittura dei codici (corpo rosso),
conservarla in un posto sicuro ed usarla sol-
tanto per riscrivere i codici.
HAU36870
ON (aperto)
Tutti i circuiti elettrici vengono alimentati, l’il-
luminazione pannello strumenti, la luce fa-
nalino posteriore, la luce targa e le luci diposizione si accendono ed è possibile av-
viare il motore. La chiave di accensione non
può essere sfilata.
NOTAIl faro si accende automaticamente all’av-
viamento del motore e resta acceso fino a
quando la chiave non viene girata su “OFF”,
anche se il motore si arresta.
HAU36882
OFF (chiuso)
Tutti gli impianti elettrici sono inattivi. È pos-
sibile sfilare la chiave.
AVVERTENZA
HWA10061
Non girare la chiave sulla posizione
“OFF” o “LOCK” mentre il veicolo è in
movimento. Altrimenti i circuiti elettrici
verranno disattivati, con il rischio di per-
dere il controllo del mezzo o di causare
incidenti.NOTAQuesto motociclo è equipaggiato con una
ventola per le coperture della marmitta, si-
tuata sotto alla sella. Dopo aver girato il
blocchetto accensione su “OFF”, se la tem-
peratura del sensore per le coperture dellamarmitta supera 55 °C (131 °F), la ventola
resta accesa per un massimo di cinque mi-
nuti, e poi si spegne automaticamente.
HAU10681
LOCK (bloccasterzo)
Lo sterzo è bloccato e tutti gli impianti elet-
trici sono inattivi. È possibile sfilare la chia-
ve.
Per bloccare lo sterzo1. Girare il manubrio completamente a
sinistra.
2. In posizione di “OFF”, premere la chia-
ve e, tenendola premuta, girarla su
“LOCK”.
3. Sfilare la chiave.1. Premere.
2. Svoltare.
U5YUH5H0.book Page 2 Friday, March 13, 2009 9:32 PM

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-3
3

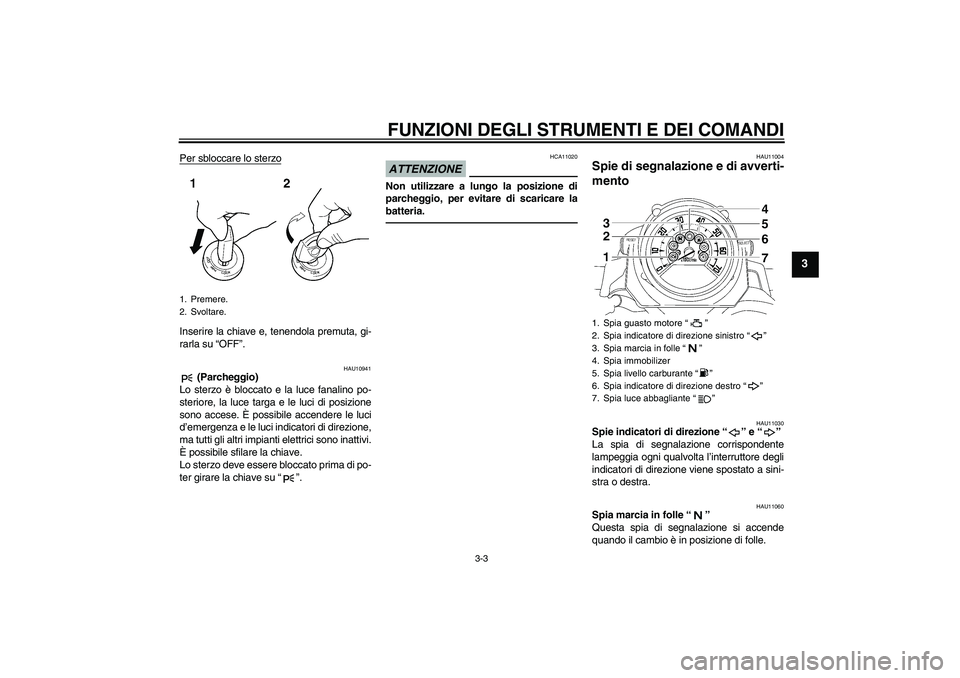

Per sbloccare lo sterzoInserire la chiave e, tenendola premuta, gi-
rarla su “OFF”.
HAU10941
(Parcheggio)
Lo sterzo è bloccato e la luce fanalino po-
steriore, la luce targa e le luci di posizione
sono accese. È possibile accendere le luci
d’emergenza e le luci indicatori di direzione,
ma tutti gli altri impianti elettrici sono inattivi.
È possibile sfilare la chiave.
Lo sterzo deve essere bloccato prima di po-
ter girare la chiave su“”.
ATTENZIONE
HCA11020
Non utilizzare a lungo la posizione di
parcheggio, per evitare di scaricare la
batteria.
HAU11004
Spie di segnalazione e di avverti-
mento
HAU11030
Spie indicatori di direzione“” e“”
La spia di segnalazione corrispondente
lampeggia ogni qualvolta l’interruttore degli
indicatori di direzione viene spostato a sini-
stra o destra.
HAU11060
Spia marcia in folle“”
Questa spia di segnalazione si accende
quando il cambio è in posizione di folle.
1. Premere.
2. Svoltare.
1. Spia guasto motore“”
2. Spia indicatore di direzione sinistro“”
3. Spia marcia in folle“”
4. Spia immobilizer
5. Spia livello carburante“”
6. Spia indicatore di direzione destro“”
7. Spia luce abbagliante“”
U5YUH5H0.book Page 3 Friday, March 13, 2009 9:32 PM

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-4
3
HAU11080

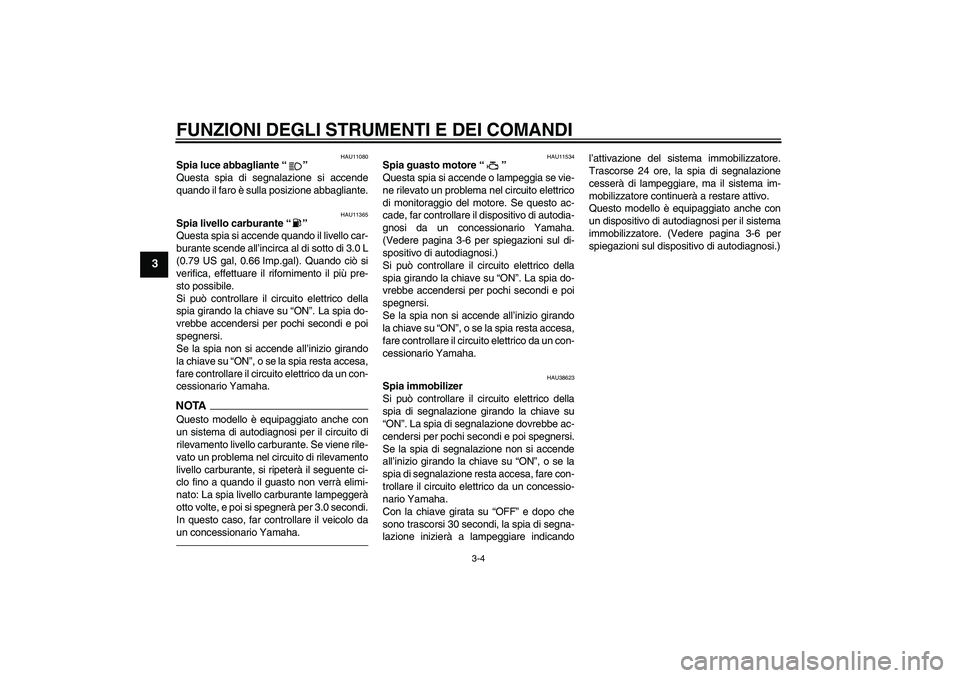

Spia luce abbagliante“”
Questa spia di segnalazione si accende
quando il faro è sulla posizione abbagliante.
HAU11365
Spia livello carburante“”
Questa spia si accende quando il livello car-
burante scende all’incirca al di sotto di 3.0 L
(0.79 US gal, 0.66 Imp.gal). Quando ciò si
verifica, effettuare il rifornimento il più pre-
sto possibile.
Si può controllare il circuito elettrico della
spia girando la chiave su “ON”. La spia do-
vrebbe accendersi per pochi secondi e poi
spegnersi.
Se la spia non si accende all’inizio girando
la chiave su “ON”, o se la spia resta accesa,
fare controllare il circuito elettrico da un con-
cessionario Yamaha.NOTAQuesto modello è equipaggiato anche con
un sistema di autodiagnosi per il circuito di
rilevamento livello carburante. Se viene rile-
vato un problema nel circuito di rilevamento
livello carburante, si ripeterà il seguente ci-
clo fino a quando il guasto non verrà elimi-
nato: La spia livello carburante lampeggerà
otto volte, e poi si spegnerà per 3.0 secondi.
In questo caso, far controllare il veicolo da
un concessionario Yamaha.
HAU11534
Spia guasto motore“”
Questa spia si accende o lampeggia se vie-
ne rilevato un problema nel circuito elettrico
di monitoraggio del motore. Se questo ac-
cade, far controllare il dispositivo di autodia-
gnosi da un concessionario Yamaha.
(Vedere pagina 3-6 per spiegazioni sul di-
spositivo di autodiagnosi.)
Si può controllare il circuito elettrico della
spia girando la chiave su “ON”. La spia do-
vrebbe accendersi per pochi secondi e poi
spegnersi.
Se la spia non si accende all’inizio girando
la chiave su “ON”, o se la spia resta accesa,
fare controllare il circuito elettrico da un con-
cessionario Yamaha.
HAU38623
Spia immobilizer
Si può controllare il circuito elettrico della
spia di segnalazione girando la chiave su
“ON”. La spia di segnalazione dovrebbe ac-
cendersi per pochi secondi e poi spegnersi.
Se la spia di segnalazione non si accende
all’inizio girando la chiave su “ON”, o se la
spia di segnalazione resta accesa, fare con-
trollare il circuito elettrico da un concessio-
nario Yamaha.
Con la chiave girata su “OFF” e dopo che
sono trascorsi 30 secondi, la spia di segna-
lazione inizierà a lampeggiare indicandol’attivazione del sistema immobilizzatore.
Trascorse 24 ore, la spia di segnalazione
cesserà di lampeggiare, ma il sistema im-
mobilizzatore continuerà a restare attivo.
Questo modello è equipaggiato anche con
un dispositivo di autodiagnosi per il sistema
immobilizzatore. (Vedere pagina 3-6 per
spiegazioni sul dispositivo di autodiagnosi.)
U5YUH5H0.book Page 4 Friday, March 13, 2009 9:32 PM

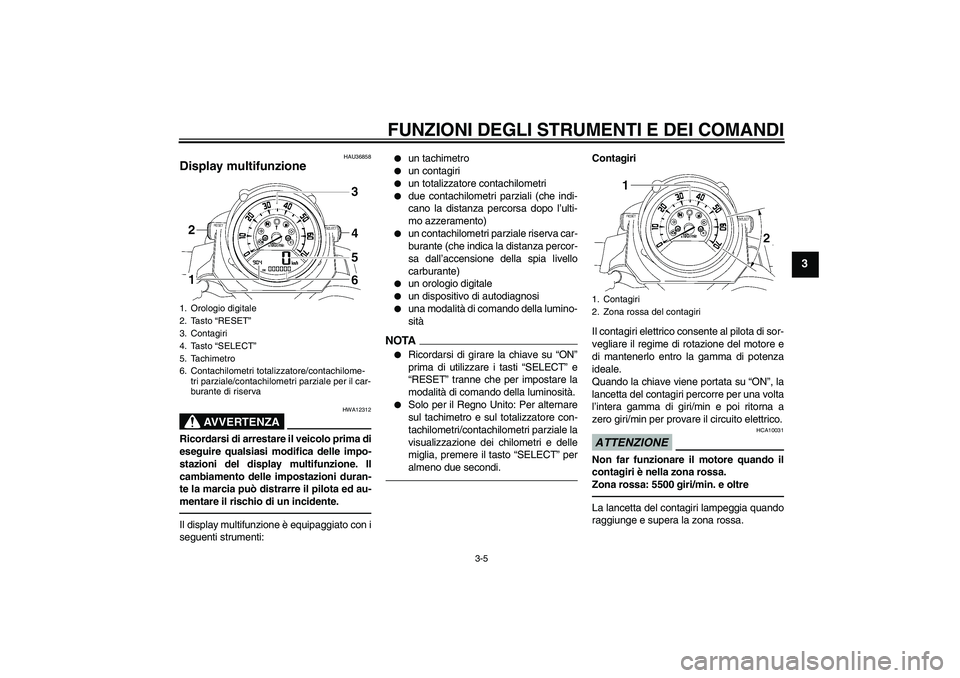

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-5
3
HAU36858
Display multifunzione
AVVERTENZA
HWA12312
Ricordarsi di arrestare il veicolo prima di
eseguire qualsiasi modifica delle impo-
stazioni del display multifunzione. Il
cambiamento delle impostazioni duran-
te la marcia può distrarre il pilota ed au-
mentare il rischio di un incidente.Il display multifunzione è equipaggiato con i
seguenti strumenti:


un tachimetro


un contagiri


un totalizzatore contachilometri


due contachilometri parziali (che indi-
cano la distanza percorsa dopo l’ulti-
mo azzeramento)


un contachilometri parziale riserva car-
burante (che indica la distanza percor-
sa dall’accensione della spia livello
carburante)


un orologio digitale


un dispositivo di autodiagnosi


una modalità di comando della lumino-
sità
NOTA

Ricordarsi di girare la chiave su “ON”
prima di utilizzare i tasti “SELECT” e
“RESET” tranne che per impostare la
modalità di comando della luminosità.


Solo per il Regno Unito: Per alternare
sul tachimetro e sul totalizzatore con-
tachilometri/contachilometri parziale la
visualizzazione dei chilometri e delle
miglia, premere il tasto “SELECT” per
almeno due secondi.
Contagiri
Il contagiri elettrico consente al pilota di sor-
vegliare il regime di rotazione del motore e
di mantenerlo entro la gamma di potenza
ideale.
Quando la chiave viene portata su “ON”, la
lancetta del contagiri percorre per una volta
l’intera gamma di giri/min e poi ritorna a
zero giri/min per provare il circuito elettrico.ATTENZIONE
HCA10031
Non far funzionare il motore quando il
contagiri è nella zona rossa.
Zona rossa: 5500 giri/min. e oltreLa lancetta del contagiri lampeggia quando
raggiunge e supera la zona rossa.
1. Orologio digitale
2. Tasto “RESET”
3. Contagiri
4. Tasto “SELECT”
5. Tachimetro
6. Contachilometri totalizzatore/contachilome-
tri parziale/contachilometri parziale per il car-
burante di riserva
1. Contagiri
2. Zona rossa del contagiri
U5YUH5H0.book Page 5 Friday, March 13, 2009 9:32 PM

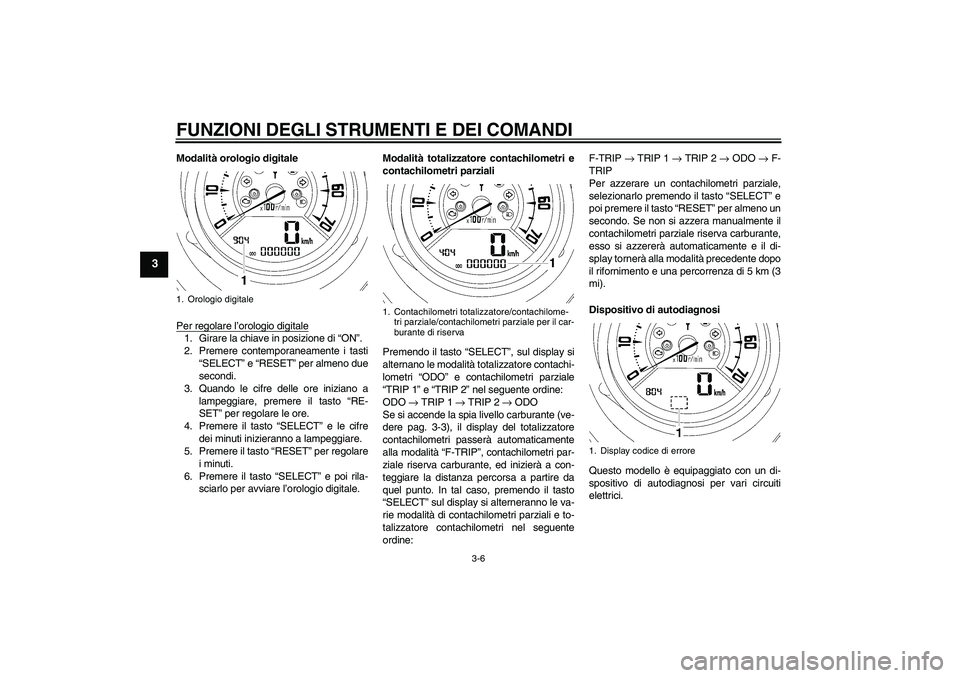

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-6
3
Modalità orologio digitale
Per regolare l’orologio digitale1. Girare la chiave in posizione di “ON”.
2. Premere contemporaneamente i tasti
“SELECT” e “RESET” per almeno due
secondi.
3. Quando le cifre delle ore iniziano a
lampeggiare, premere il tasto “RE-
SET” per regolare le ore.
4. Premere il tasto “SELECT” e le cifre
dei minuti inizieranno a lampeggiare.
5. Premere il tasto “RESET” per regolare
i minuti.
6. Premere il tasto “SELECT” e poi rila-
sciarlo per avviare l’orologio digitale.Modalità totalizzatore contachilometri e
contachilometri parziali
Premendo il tasto “SELECT”, sul display si
alternano le modalità totalizzatore contachi-
lometri “ODO” e contachilometri parziale
“TRIP 1” e “TRIP 2” nel seguente ordine:
ODO → TRIP 1 → TRIP 2 → ODO
Se si accende la spia livello carburante (ve-
dere pag. 3-3), il display del totalizzatore
contachilometri passerà automaticamente
alla modalità “F-TRIP”, contachilometri par-
ziale riserva carburante, ed inizierà a con-
teggiare la distanza percorsa a partire da
quel punto. In tal caso, premendo il tasto
“SELECT” sul display si alterneranno le va-
rie modalità di contachilometri parziali e to-
talizzatore contachilometri nel seguente
ordine:F-TRIP → TRIP 1 → TRIP 2 → ODO → F-
TRIP
Per azzerare un contachilometri parziale,
selezionarlo premendo il tasto “SELECT” e
poi premere il tasto “RESET” per almeno un
secondo. Se non si azzera manualmente il
contachilometri parziale riserva carburante,
esso si azzererà automaticamente e il di-
splay tornerà alla modalità precedente dopo
il rifornimento e una percorrenza di 5 km (3
mi).
Dispositivo di autodiagnosi
Questo modello è equipaggiato con un di-
spositivo di autodiagnosi per vari circuiti
elettrici.1. Orologio digitale
1. Contachilometri totalizzatore/contachilome-
tri parziale/contachilometri parziale per il car-
burante di riserva
1. Display codice di errore
U5YUH5H0.book Page 6 Friday, March 13, 2009 9:32 PM
