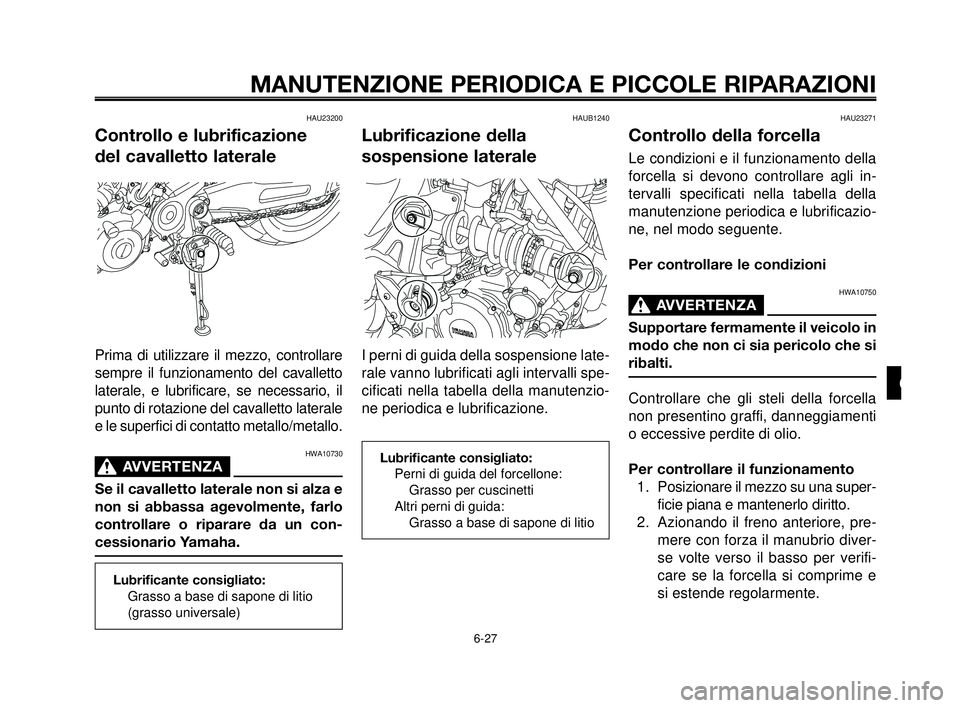

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
HAU23200
Controllo e lubrificazione
del cavalletto laterale
Prima di utilizzare il mezzo, controllare
sempre il funzionamento del cavalletto
laterale, e lubrificare, se necessario, il
punto di rotazione del cavalletto laterale
e le superfici di contatto metallo/metallo.
HWA10730
AVVERTENZA0
Se il cavalletto laterale non si alza e
non si abbassa agevolmente, farlo
controllare o riparare da un con-
cessionario Yamaha.
HAUB1240
Lubrificazione della
sospensione laterale
I perni di guida della sospensione late-
rale vanno lubrificati agli intervalli spe-
cificati nella tabella della manutenzio-
ne periodica e lubrificazione.
Lubrificante consigliato:
Grasso a base di sapone di litio
(grasso universale)
Lubrificante consigliato:
Perni di guida del forcellone:
Grasso per cuscinetti
Altri perni di guida:
Grasso a base di sapone di litio
HAU23271
Controllo della forcella
Le condizioni e il funzionamento della
forcella si devono controllare agli in-
tervalli specificati nella tabella della
manutenzione periodica e lubrificazio-
ne, nel modo seguente.
Per controllare le condizioni
HWA10750
AVVERTENZA0
Supportare fermamente il veicolo in
modo che non ci sia pericolo che si
ribalti.
Controllare che gli steli della forcella
non presentino graffi, danneggiamenti
o eccessive perdite di olio.
Per controllare il funzionamento
1. Posizionare il mezzo su una super-
ficie piana e mantenerlo diritto.
2. Azionando il freno anteriore, pre-
mere con forza il manubrio diver-
se volte verso il basso per verifi-
care se la forcella si comprime e
si estende regolarmente.
6-27
MY03 04-06 ITA 12-10-2005 10:03 Pagina 6-27

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI

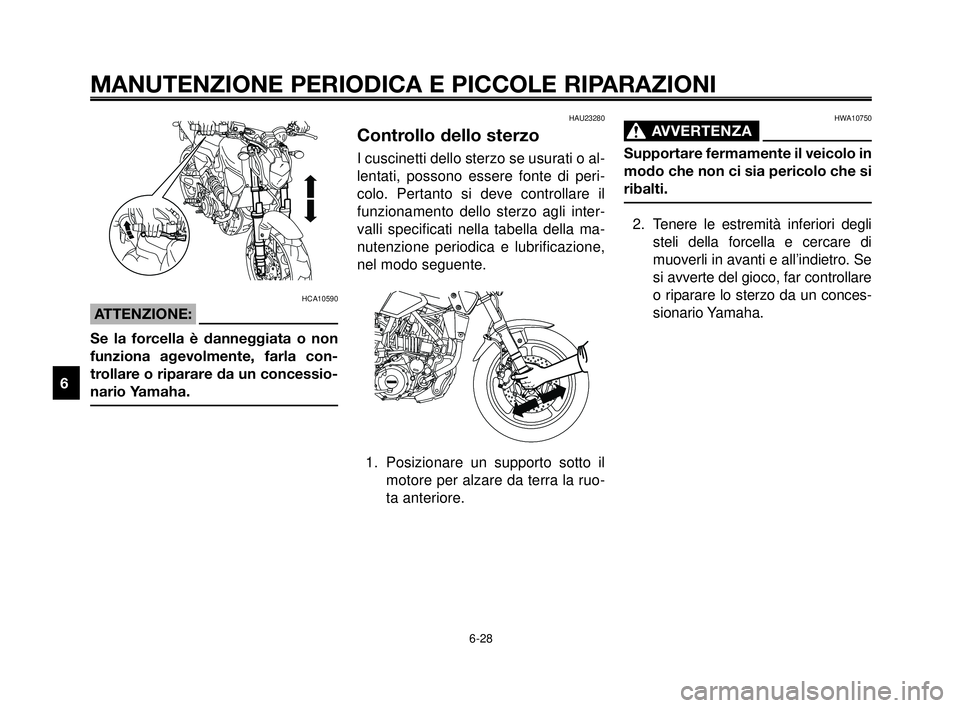

HCA10590
ATTENZIONE:
Se la forcella è danneggiata o non
funziona agevolmente, farla con-
trollare o riparare da un concessio-
nario Yamaha.
HAU23280
Controllo dello sterzo
I cuscinetti dello sterzo se usurati o al-
lentati, possono essere fonte di peri-
colo. Pertanto si deve controllare il
funzionamento dello sterzo agli inter-
valli specificati nella tabella della ma-
nutenzione periodica e lubrificazione,
nel modo seguente.
1. Posizionare un supporto sotto il
motore per alzare da terra la ruo-
ta anteriore.
6-28
1
2
3
4
5
6
7
8
9
10
HWA10750
AVVERTENZA0
Supportare fermamente il veicolo in
modo che non ci sia pericolo che si
ribalti.
2. Tenere le estremità inferiori degli
steli della forcella e cercare di
muoverli in avanti e all’indietro. Se
si avverte del gioco, far controllare
o riparare lo sterzo da un conces-
sionario Yamaha.
MY03 04-06 ITA 12-10-2005 10:03 Pagina 6-28

1
2
3
4
5
6
7
8
9
10
MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI

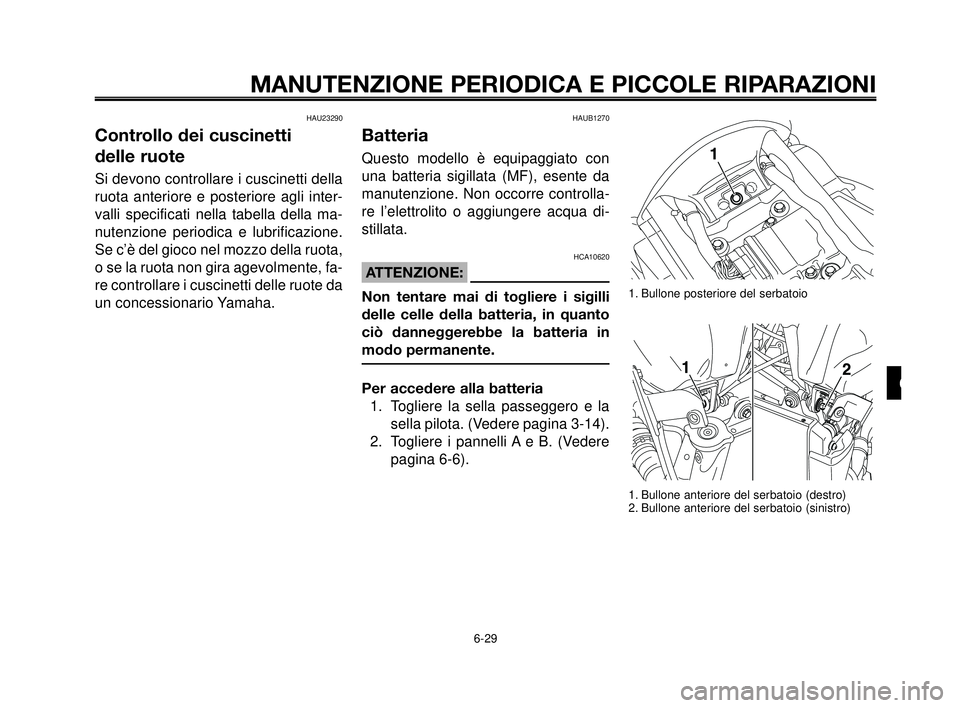

HAU23290
Controllo dei cuscinetti
delle ruote
Si devono controllare i cuscinetti della
ruota anteriore e posteriore agli inter-
valli specificati nella tabella della ma-
nutenzione periodica e lubrificazione.
Se c’è del gioco nel mozzo della ruota,
o se la ruota non gira agevolmente, fa-
re controllare i cuscinetti delle ruote da
un concessionario Yamaha.
HAUB1270
Batteria
Questo modello è equipaggiato con
una batteria sigillata (MF), esente da
manutenzione. Non occorre controlla-
re l’elettrolito o aggiungere acqua di-
stillata.
HCA10620
ATTENZIONE:
Non tentare mai di togliere i sigilli
delle celle della batteria, in quanto
ciò danneggerebbe la batteria in
modo permanente.
Per accedere alla batteria
1. Togliere la sella passeggero e la
sella pilota. (Vedere pagina 3-14).
2. Togliere i pannelli A e B. (Vedere
pagina 6-6).
6-29
1. Bullone posteriore del serbatoio
1. Bullone anteriore del serbatoio (destro)
2. Bullone anteriore del serbatoio (sinistro)
MY03 04-06 ITA 12-10-2005 10:03 Pagina 6-29

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI

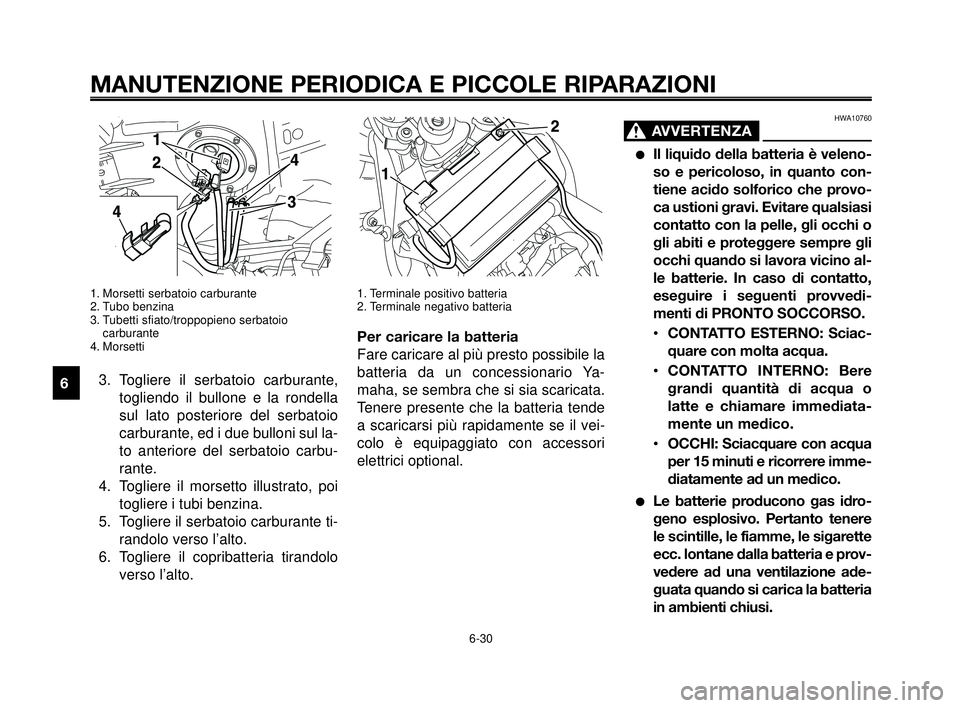

1. Morsetti serbatoio carburante
2. Tubo benzina
3. Tubetti sfiato/troppopieno serbatoio
carburante
4. Morsetti
3. Togliere il serbatoio carburante,
togliendo il bullone e la rondella
sul lato posteriore del serbatoio
carburante, ed i due bulloni sul la-
to anteriore del serbatoio carbu-
rante.
4. Togliere il morsetto illustrato, poi
togliere i tubi benzina.
5. Togliere il serbatoio carburante ti-
randolo verso l’alto.
6. Togliere il copribatteria tirandolo
verso l’alto.
1. Terminale positivo batteria
2. Terminale negativo batteria
Per caricare la batteria
Fare caricare al più presto possibile la
batteria da un concessionario Ya-
maha, se sembra che si sia scaricata.
Tenere presente che la batteria tende
a scaricarsi più rapidamente se il vei-
colo è equipaggiato con accessori
elettrici optional.
HWA10760
AVVERTENZA0
Il liquido della batteria è veleno-
so e pericoloso, in quanto con-
tiene acido solforico che provo-
ca ustioni gravi. Evitare qualsiasi
contatto con la pelle, gli occhi o
gli abiti e proteggere sempre gli
occhi quando si lavora vicino al-
le batterie. In caso di contatto,
eseguire i seguenti provvedi-
menti di PRONTO SOCCORSO.
•CONTATTO ESTERNO: Sciac-
quare con molta acqua.
•CONTATTO INTERNO: Bere
grandi quantità di acqua o
latte e chiamare immediata-
mente un medico.
•OCCHI: Sciacquare con acqua
per 15 minuti e ricorrere imme-
diatamente ad un medico.
Le batterie producono gas idro-
geno esplosivo. Pertanto tenere
le scintille, le fiamme, le sigarette
ecc. lontane dalla batteria e prov-
vedere ad una ventilazione ade-
guata quando si carica la batteria
in ambienti chiusi.
6-30
1
2
3
4
5
6
7
8
9
10
MY03 04-06 ITA 12-10-2005 10:03 Pagina 6-30

1
2
3
4
5
6
7
8
9
10
MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
TENERE QUESTA E TUTTE LE
BATTERIE FUORI DALLA POR-
TATA DEI BAMBINI.
Rimessaggio della batteria
1. Se non si intende utilizzare il vei-
colo per oltre un mese, togliere la
batteria dal mezzo, caricarla com-
pletamente e poi riporla in un am-
biente fresco e asciutto.
2. Se la batteria resta inutilizzata per
più di due mesi, controllarla alme-
no una volta al mese e caricarla
completamente se è necessario.
3. Caricare completamente la batte-
ria prima dell’installazione.
4. Dopo l’installazione, verificare
che i cavi batteria siano collegati
correttamente ai terminali batte-
ria.
HCA10630
ATTENZIONE:
Tenere la batteria sempre cari-
ca. Se si ripone una batteria
scarica, si possono provocare
danni permanenti alla stessa.
Per caricare una batteria sigil-
lata (MF), occorre un caricabat-
teria speciale (a tensione co-
stante).
L’utilizzo di un caricabatteria
convenzionale danneggerebbe
la batteria. Se non si ha la pos-
sibilità di utilizzare un carica-
batteria per batterie sigillate
(MF), farla caricare da un con-
cessionario Yamaha.

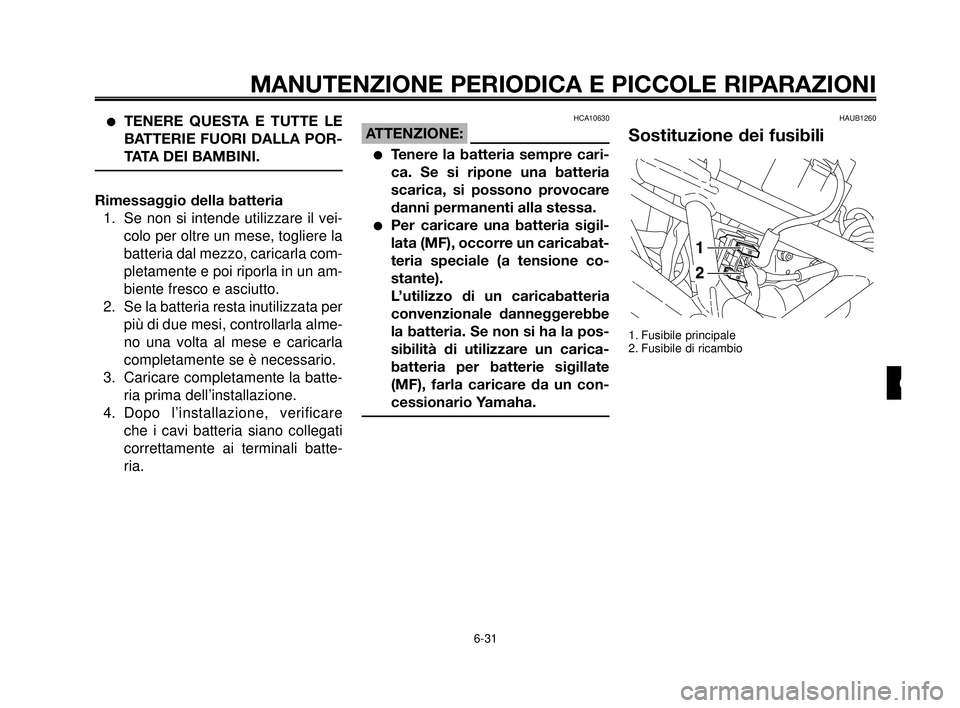

HAUB1260
Sostituzione dei fusibili
1. Fusibile principale
2. Fusibile di ricambio
6-31
MY03 04-06 ITA 12-10-2005 10:03 Pagina 6-31

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
1. Fusibile luce di posizione
2. Fusibile sistema di segnalazione
3. Fusibile faro
4. Fusibile accensione
5. Fusibile dell’iniezione elettronica
6. Fusibile ventola radiatore
7. Fusibile di backup
8. Fusibili di ricambio
Il fusibile principale si trova sotto il serba-
toio carburante. (Vedere pagina 6-31).
La scatola fusibili che contiene i fusibili
dei circuiti individuali si trova sotto la sel-
la pilota. (Vedere pagina 3-15). Se brucia
un fusibile, sostituirlo come segue.
1. Girare la chiave su "OFF" e spe-
gnere il circuito elettrico in questio-
ne.
2. Togliere il fusibile bruciato ed in-
stallare un fusibile nuovo dell’am-
peraggio secondo specifica.
HCA10640
ATTENZIONE:
Non utilizzare un fusibile di ampe-
raggio superiore a quello consiglia-
to per evitare di provocare danni
estesi all’impianto elettrico ed
eventualmente un incendio.
3. Girare la chiave su "ON" ed ac-
cendere il circuito elettrico in que-
stione per controllare se l’appa-
recchiatura elettrica funziona.
4. Se nuovamente il fusibile brucia
subito, fare controllare l’impianto
elettrico da un concessionario Ya-
maha.
6-32
1
2
3
4
5
6
7
8
9
10
Fusibili secondo specifica:
Fusibile principale:
30 A
Scatola fusibili:
Fusibile luce di posizione:
10 A
Fusibile sistema di segnalazione:
10 A
Fusibile faro:
20 A
Fusibile accensione:
10 A
Fusibile dell’iniezione elettronica:
10 A
Fusibile ventola radiatore:
7.5 A
Fusibile di backup (per totalizzatore
contachilometri, orologio digitale e
immobilizzatore):
10 A
MY03 04-06 ITA 12-10-2005 10:03 Pagina 6-32

1
2
3
4
5
6
7
8
9
10
MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI

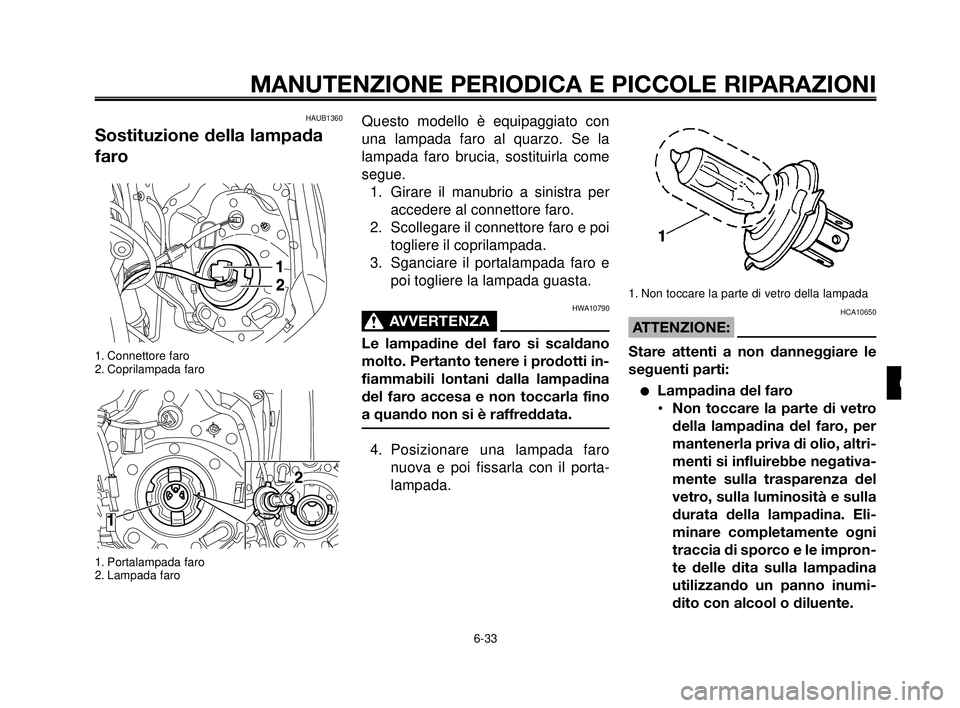

HAUB1360
Sostituzione della lampada
faro
1. Connettore faro
2. Coprilampada faro
1. Portalampada faro
2. Lampada faro
Questo modello è equipaggiato con
una lampada faro al quarzo. Se la
lampada faro brucia, sostituirla come
segue.
1. Girare il manubrio a sinistra per
accedere al connettore faro.
2. Scollegare il connettore faro e poi
togliere il coprilampada.
3. Sganciare il portalampada faro e
poi togliere la lampada guasta.
HWA10790
AVVERTENZA0
Le lampadine del faro si scaldano
molto. Pertanto tenere i prodotti in-
fiammabili lontani dalla lampadina
del faro accesa e non toccarla fino
a quando non si è raffreddata.
4. Posizionare una lampada faro
nuova e poi fissarla con il porta-
lampada.
1. Non toccare la parte di vetro della lampada
HCA10650
ATTENZIONE:
Stare attenti a non danneggiare le
seguenti parti:
Lampadina del faro
•Non toccare la parte di vetro
della lampadina del faro, per
mantenerla priva di olio, altri-
menti si influirebbe negativa-
mente sulla trasparenza del
vetro, sulla luminosità e sulla
durata della lampadina. Eli-
minare completamente ogni
traccia di sporco e le impron-
te delle dita sulla lampadina
utilizzando un panno inumi-
dito con alcool o diluente.
6-33
MY03 04-06 ITA 12-10-2005 10:03 Pagina 6-33

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI

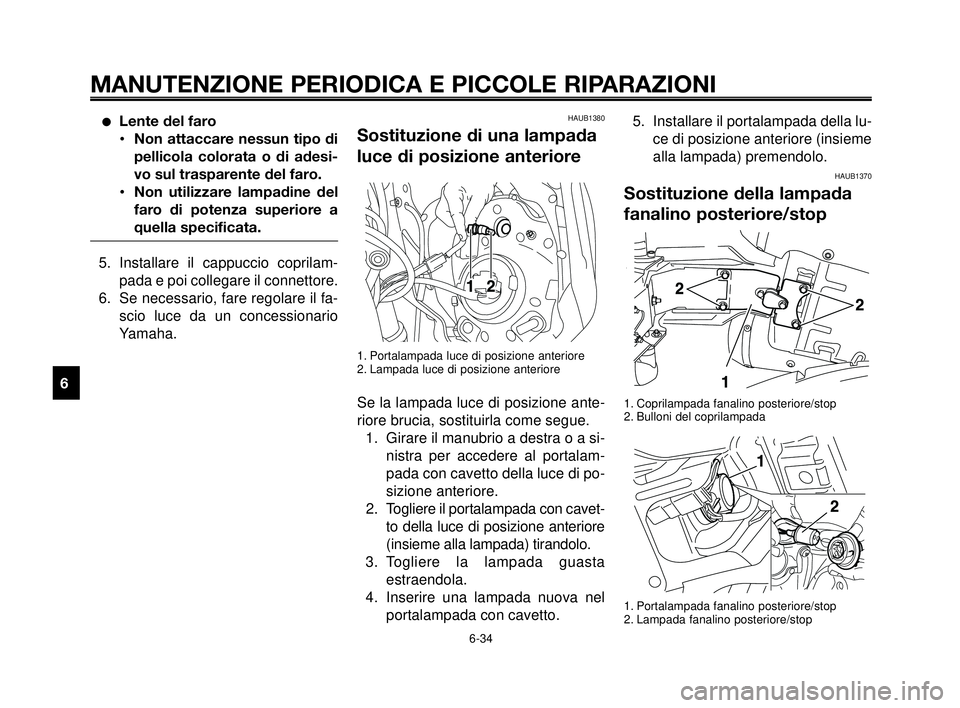

Lente del faro
•Non attaccare nessun tipo di
pellicola colorata o di adesi-
vo sul trasparente del faro.
•Non utilizzare lampadine del
faro di potenza superiore a
quella specificata.
5. Installare il cappuccio coprilam-
pada e poi collegare il connettore.
6. Se necessario, fare regolare il fa-
scio luce da un concessionario
Yamaha.
HAUB1380
Sostituzione di una lampada
luce di posizione anteriore
1. Portalampada luce di posizione anteriore
2. Lampada luce di posizione anteriore
Se la lampada luce di posizione ante-
riore brucia, sostituirla come segue.
1. Girare il manubrio a destra o a si-
nistra per accedere al portalam-
pada con cavetto della luce di po-
sizione anteriore.
2. Togliere il portalampada con cavet-
to della luce di posizione anteriore
(insieme alla lampada) tirandolo.
3. Togliere la lampada guasta
estraendola.
4. Inserire una lampada nuova nel
portalampada con cavetto.
5. Installare il portalampada della lu-
ce di posizione anteriore (insieme
alla lampada) premendolo.
HAUB1370
Sostituzione della lampada
fanalino posteriore/stop
1. Coprilampada fanalino posteriore/stop
2. Bulloni del coprilampada
1. Portalampada fanalino posteriore/stop
2. Lampada fanalino posteriore/stop
6-34
1
2
3
4
5
6
7
8
9
10
MY03 04-06 ITA 12-10-2005 10:03 Pagina 6-34

1
2
3
4
5
6
7
8
9
10

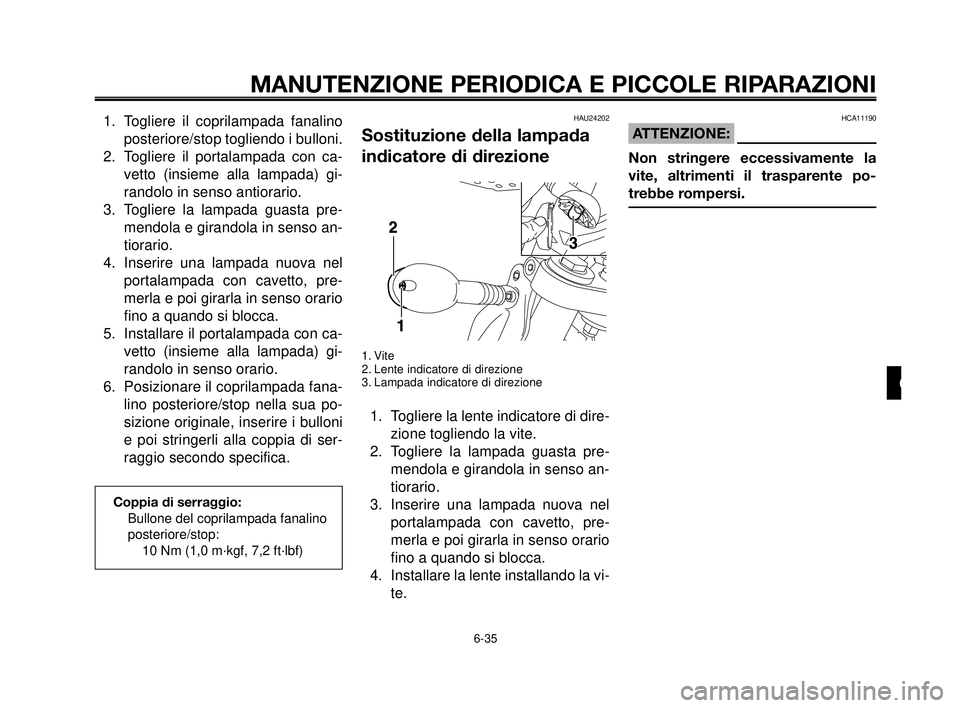

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
1. Togliere il coprilampada fanalino
posteriore/stop togliendo i bulloni.
2. Togliere il portalampada con ca-
vetto (insieme alla lampada) gi-
randolo in senso antiorario.
3. Togliere la lampada guasta pre-
mendola e girandola in senso an-
tiorario.
4. Inserire una lampada nuova nel
portalampada con cavetto, pre-
merla e poi girarla in senso orario
fino a quando si blocca.
5. Installare il portalampada con ca-
vetto (insieme alla lampada) gi-
randolo in senso orario.
6. Posizionare il coprilampada fana-
lino posteriore/stop nella sua po-
sizione originale, inserire i bulloni
e poi stringerli alla coppia di ser-
raggio secondo specifica.HAU24202
Sostituzione della lampada
indicatore di direzione
1. Vite
2. Lente indicatore di direzione
3. Lampada indicatore di direzione
1. Togliere la lente indicatore di dire-
zione togliendo la vite.
2. Togliere la lampada guasta pre-
mendola e girandola in senso an-
tiorario.
3. Inserire una lampada nuova nel
portalampada con cavetto, pre-
merla e poi girarla in senso orario
fino a quando si blocca.
4. Installare la lente installando la vi-
te.
HCA11190
ATTENZIONE:
Non stringere eccessivamente la
vite, altrimenti il trasparente po-
trebbe rompersi.
6-35
Coppia di serraggio:
Bullone del coprilampada fanalino
posteriore/stop:
10 Nm (1,0 m·kgf, 7,2 ft·lbf)
MY03 04-06 ITA 12-10-2005 10:03 Pagina 6-35

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
HAUB1410
Sostituzione della lampada
luce targa
1. Piastra di rinforzo
2. Portalampada
3. Lampada luce targa
1. Togliere la piastra di rinforzo to-
gliendo i bulloni ed i dadi.
2. Togliere il cavetto portalampada
luce targa estraendolo.
NOTA:
Quando si toglie il cavetto portalampa-
da luce targa, stare attenti a non tirare
troppo.
HAU24350
Come supportare il
motociclo
Poiché questo modello non dispone di
un cavalletto centrale, osservare le
seguenti precauzioni quando si rimuo-
vono la ruota anteriore e posteriore o
si eseguono altri lavori di manutenzio-
ne che richiedono che il motociclo stia
diritto.
Prima di iniziare qualsiasi lavoro di
manutenzione, controllare che il moto-
ciclo sia in una posizione stabile ed in
piano. Per una maggiore stabilità, si
può mettere una cassa di legno robu-
sta sotto il motore.
Per la manutenzione della ruota
anteriore
1. Stabilizzare la parte posteriore
del motociclo con un cavalletto
per motociclo o, se questo non
fosse disponibile, mettendo un
cric sotto il telaio davanti alla ruo-
ta posteriore.
2. Sollevare la ruota anteriore da
terra utilizzando un cavalletto per
motocicli.
6-36
1
2
3
4
5
6
7
8
9
10
3. Togliere la lampada guasta
estraendola dal portalampada
con cavetto.
4. Inserire una lampada nuova nel
portalampada con cavetto.
5. Installare il cavetto portalampada
premendolo.
6. Installare la piastra di rinforzo nella
sua posizione originale, e poi strin-
gere bulloni e dadi alle coppie di
serraggio secondo specifica.
Coppie di serraggio:
Dado piastra di rinforzo:
7 Nm (0,7 m·kgf, 5,1 ft·lbf)
Bullone piastra di rinforzo (centro):
10 Nm (1,0 m·kgf, 7,2 ft·lbf)
Bullone piastra di rinforzo
(superiore):
10 Nm (1,0 m·kgf, 7,2 ft·lbf)
MY03 04-06 ITA 12-10-2005 10:03 Pagina 6-36
