ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-5
GAU11440

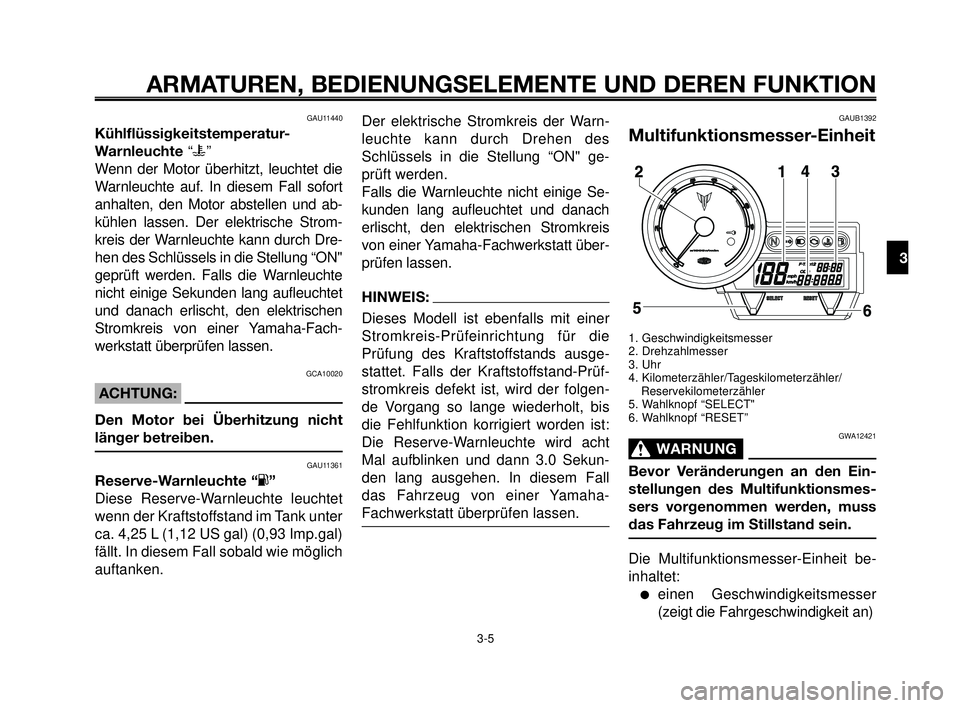

Kühlflüssigkeitstemperatur-
Warnleuchte “u”
Wenn der Motor überhitzt, leuchtet die
Warnleuchte auf. In diesem Fall sofort
anhalten, den Motor abstellen und ab-
kühlen lassen. Der elektrische Strom-
kreis der Warnleuchte kann durch Dre-
hen des Schlüssels in die Stellung “ON"
geprüft werden. Falls die Warnleuchte
nicht einige Sekunden lang aufleuchtet
und danach erlischt, den elektrischen
Stromkreis von einer Yamaha-Fach-
werkstatt überprüfen lassen.
GCA10020
ACHTUNG:
Den Motor bei Überhitzung nicht
länger betreiben.
GAU11361
Reserve-Warnleuchte “K”
Diese Reserve-Warnleuchte leuchtet
wenn der Kraftstoffstand im Tank unter
ca. 4,25 L (1,12 US gal) (0,93 Imp.gal)
fällt. In diesem Fall sobald wie möglich
auftanken.Der elektrische Stromkreis der Warn-
leuchte kann durch Drehen des
Schlüssels in die Stellung “ON" ge-
prüft werden.
Falls die Warnleuchte nicht einige Se-
kunden lang aufleuchtet und danach
erlischt, den elektrischen Stromkreis
von einer Yamaha-Fachwerkstatt über-
prüfen lassen.
HINWEIS:
Dieses Modell ist ebenfalls mit einer
Stromkreis-Prüfeinrichtung für die
Prüfung des Kraftstoffstands ausge-
stattet. Falls der Kraftstoffstand-Prüf-
stromkreis defekt ist, wird der folgen-
de Vorgang so lange wiederholt, bis
die Fehlfunktion korrigiert worden ist:
Die Reserve-Warnleuchte wird acht
Mal aufblinken und dann 3.0 Sekun-
den lang ausgehen. In diesem Fall
das Fahrzeug von einer Yamaha-
Fachwerkstatt überprüfen lassen.
GAUB1392
Multifunktionsmesser-Einheit
1. Geschwindigkeitsmesser
2. Drehzahlmesser
3. Uhr
4. Kilometerzähler/Tageskilometerzähler/
Reservekilometerzähler
5. Wahlknopf “SELECT"
6. Wahlknopf “RESET”
GWA12421
WARNUNG0
Bevor Veränderungen an den Ein-
stellungen des Multifunktionsmes-
sers vorgenommen werden, muss
das Fahrzeug im Stillstand sein.

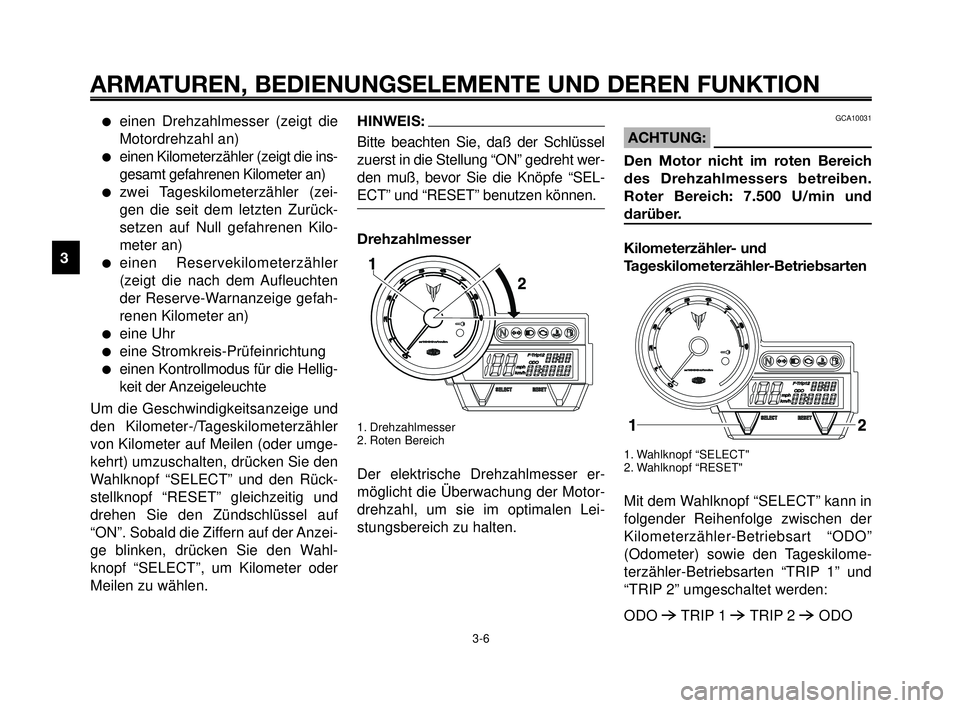

Die Multifunktionsmesser-Einheit be-
inhaltet:
einen Geschwindigkeitsmesser
(zeigt die Fahrgeschwindigkeit an)
MY03 01-03 TED 20-10-2005 14:20 Pagina 3-5
Page 22 of 99
ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-6
1
2
3
4
5
6
7
8
9
10
einen Drehzahlmesser (zeigt die
Motordrehzahl an)
einen Kilometerzähler (zeigt die ins-
gesamt gefahrenen Kilometer an)
zwei Tageskilometerzähler (zei-
gen die seit dem letzten Zurück-
setzen auf Null gefahrenen Kilo-
meter an)
einen Reservekilometerzähler
(zeigt die nach dem Aufleuchten
der Reserve-Warnanzeige gefah-
renen Kilometer an)
eine Uhr
eine Stromkreis-Prüfeinrichtung
einen Kontrollmodus für die Hellig-
keit der Anzeigeleuchte
Um die Geschwindigkeitsanzeige und
den Kilometer-/Tageskilometerzähler
von Kilometer auf Meilen (oder umge-
kehrt) umzuschalten, drücken Sie den
Wahlknopf “SELECT” und den Rück-
stellknopf “RESET” gleichzeitig und
drehen Sie den Zündschlüssel auf
“ON”. Sobald die Ziffern auf der Anzei-
ge blinken, drücken Sie den Wahl-
knopf “SELECT”, um Kilometer oder
Meilen zu wählen.
HINWEIS:
Bitte beachten Sie, daß der Schlüssel
zuerst in die Stellung “ON” gedreht wer-
den muß, bevor Sie die Knöpfe “SEL-
ECT” und “RESET” benutzen können.
Drehzahlmesser
1. Drehzahlmesser
2. Roten Bereich
Der elektrische Drehzahlmesser er-
möglicht die Überwachung der Motor-
drehzahl, um sie im optimalen Lei-
stungsbereich zu halten.
GCA10031
ACHTUNG:
Den Motor nicht im roten Bereich
des Drehzahlmessers betreiben.
Roter Bereich: 7.500 U/min und
darüber.
Kilometerzähler- und
Tageskilometerzähler-Betriebsarten
1. Wahlknopf “SELECT"
2. Wahlknopf “RESET"
Mit dem Wahlknopf “SELECT” kann in
folgender Reihenfolge zwischen der
Kilometerzähler-Betriebsart “ODO”
(Odometer) sowie den Tageskilome-
terzähler-Betriebsarten “TRIP 1” und
“TRIP 2” umgeschaltet werden:
ODO
6TRIP 1 6TRIP 2 6ODO
MY03 01-03 TED 20-10-2005 14:20 Pagina 3-6
Page 23 of 99
1
2
3
4
5
6
7
8
9
10
ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-7
Sobald die Reserve-Warnleuchte
leuchtet (siehe dazu Seite 3-4), wech-
selt das Display automatisch auf die
Reservekilometerzähler-Betriebsart
“F-TRIP”. Der Reservekilometerzähler
zeichnet die seit Aufleuchten der Re-
serve-Warnleuchte zurückgelegte
Strecke auf. Mit dem Wahlknopf “SEL-
ECT” kann in diesem Fall in folgender
Reihenfolge zwischen den verschie-
denen Betriebsarten umgeschaltet
werden:
F-TRIP
6ODO 6TRIP 1 6TRIP 2
6F-TRIP
Zum Zurückstellen eines Tageskilo-
meterzählers auf Null den Wahlknopf
“SELECT” drücken und dann den
Rückstellknopf “RESET” mindestens
vier Sekunden lang gedrückt halten.
Falls der Reservekilometerzähler
nicht manuell zurückgestellt wird, ge-
schieht dies automatisch, sobald nach
dem Tanken weitere 5 km (3 mi) ge-

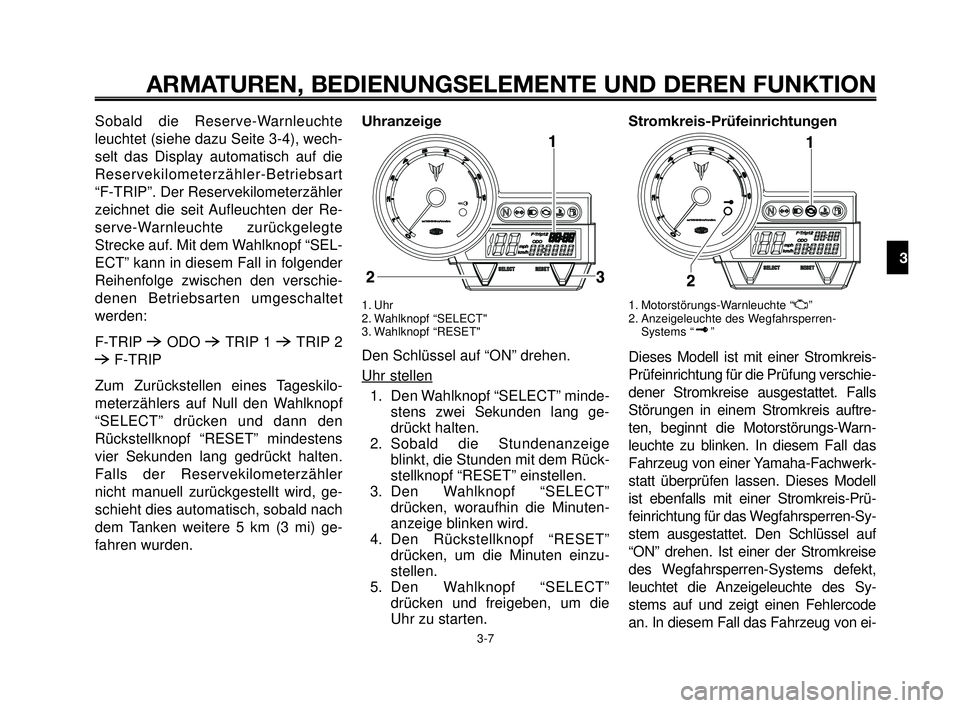

fahren wurden.Uhranzeige
1. Uhr
2. Wahlknopf “SELECT"
3. Wahlknopf “RESET"
Den Schlüssel auf “ON” drehen.
Uhr stellen
1. Den Wahlknopf “SELECT” minde-
stens zwei Sekunden lang ge-
drückt halten.
2. Sobald die Stundenanzeige
blinkt, die Stunden mit dem Rück-
stellknopf “RESET” einstellen.
3. Den Wahlknopf “SELECT”
drücken, woraufhin die Minuten-
anzeige blinken wird.
4. Den Rückstellknopf “RESET”
drücken, um die Minuten einzu-
stellen.
5. Den Wahlknopf “SELECT”
drücken und freigeben, um die
Uhr zu starten.
Stromkreis-Prüfeinrichtungen
1. Motorstörungs-Warnleuchte “U”
2. Anzeigeleuchte des Wegfahrsperren-
Systems “ ”
Dieses Modell ist mit einer Stromkreis-
Prüfeinrichtung für die Prüfung verschie-
dener Stromkreise ausgestattet. Falls
Störungen in einem Stromkreis auftre-
ten, beginnt die Motorstörungs-Warn-
leuchte zu blinken. In diesem Fall das
Fahrzeug von einer Yamaha-Fachwerk-
statt überprüfen lassen. Dieses Modell
ist ebenfalls mit einer Stromkreis-Prü-
feinrichtung für das Wegfahrsperren-Sy-
stem ausgestattet. Den Schlüssel auf
“ON” drehen. Ist einer der Stromkreise
des Wegfahrsperren-Systems defekt,
leuchtet die Anzeigeleuchte des Sy-
stems auf und zeigt einen Fehlercode
an. In diesem Fall das Fahrzeug von ei-
MY03 01-03 TED 20-10-2005 14:20 Pagina 3-7
Page 24 of 99
ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-8
1
2
3
4
5
6
7
8
9
10
ner Yamaha-Fachwerkstatt überprüfen
lassen. Falls jedoch die Anzeigeleuchte
langsam fünfmal aufblinkt und dann wie-
derholt zweimal schnell blinkt, könnte
dieser Fehler durch eine Signalüberla-
gerung verursacht werden. Tritt dies auf,
versuchen Sie das Folgende.
1. Benutzen Sie den Schlüssel zur
Re-Registrierung, um den Motor
zu starten.
HINWEIS:
Sicherstellen, daß keine anderen Weg-
fahrsperren-Schlüssel in der Nähe des
Zündschlosses sind, und daß immer
nur ein Wegfahrsperren-Schlüssel am
selben Schlüsselring ist! Schlüssel des
Wegfahrsperren-Systems können Sig-
nalüberlagerungen verursachen, wo-
durch der Motor möglicherweise nicht
angelassen werden kann.
2. Falls der Motor anspringt, stellen
Sie ihn wieder aus und versuchen
Sie dann ihn mit den Standard-
schlüsseln anzulassen.
3. Falls der Motor nicht mit einem
oder beiden Standardschlüsselnangelassen werden kann, bringen
Sie das Fahrzeug, den Schlüssel
zur Re-Registrierung des Codes
und beide Standardschlüssel zu
einer Yamaha-Fachwerkstatt und
lassen Sie die Standardschlüssel
re-registrieren.
Wenn die Anzeigeleuchte des Wegfahr-
sperren-Systems Fehlercodes anzeigt,
lassen Sie das Fahrzeug von einer Ya-
maha-Fachwerkstatt überprüfen.
GCA11590
ACHTUNG:
Erscheint auf dem Anzeigefeld ein
Fehlercode, sollte das Fahrzeug so
bald wie möglich überprüft werden,
um mögliche Beschädigungen des
Motors zu vermeiden.
Kontrollmodus für die Helligkeit
der Anzeigeleuchten
Helligkeit der Anzeigeleuchten:
Mit dieser Funktion können Sie die
Helligkeit der Anzeigeleuchten ent-
sprechend den Lichtverhältnissen
der Umgebung einstellen.Helligkeit der
Anzeigeleuchten
einstellen
1. Den Schlüssel auf “ON” drehen.
2. Drücken Sie den Wahlknopf
“SELECT”, um die Kilometer-
zähler-Betriebsart zu wählen, und
halten Sie anschließend den
Rückstellknopf “RESET” minde-
stens fünf Sekunden lang ge-
drückt.
3. Nach Freigabe des Rückstell-
knopfes “RESET”, wählen Sie
den gewünschten Helligkeitspe-
gel durch Drücken des Rückstell-
knopfes “RESET”.
GAU12331
Diebstahlanlage
(Sonderzubehör)
Eine als Sonderzubehör erhältliche
Diebstahlanlage kann von einer Yama-
ha-Fachwerkstatt installiert werden.
Wenden Sie sich für mehr Informatio-
nen an einen Yamaha-Vertragshändler.
MY03 01-03 TED 20-10-2005 14:20 Pagina 3-8
Page 25 of 99
1
2
3
4
5
6
7
8
9
10
ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-9
GAU12343

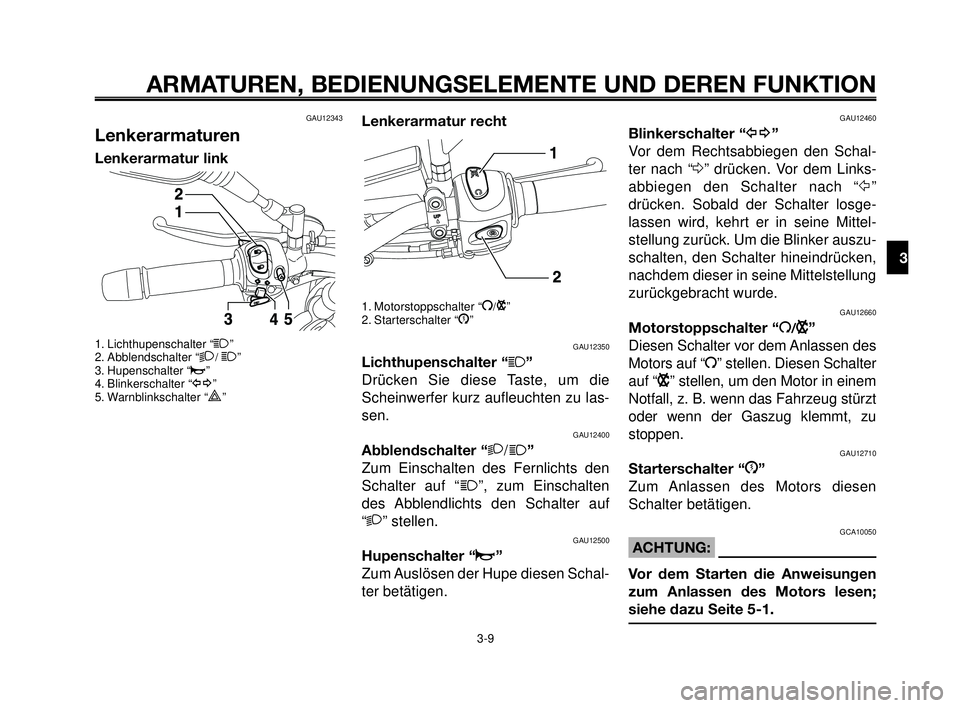

Lenkerarmaturen
Lenkerarmatur link
1. Lichthupenschalter “1”
2. Abblendschalter “2/ 1”
3. Hupenschalter “o”
4. Blinkerschalter “y”
5. Warnblinkschalter “
r”
Lenkerarmatur recht
1. Motorstoppschalter “I/B”
2. Starterschalter “J”
GAU12350
Lichthupenschalter “1”
Drücken Sie diese Taste, um die
Scheinwerfer kurz aufleuchten zu las-
sen.
GAU12400
Abblendschalter “2/1”
Zum Einschalten des Fernlichts den
Schalter auf “
1”, zum Einschalten
des Abblendlichts den Schalter auf
“2” stellen.
GAU12500
Hupenschalter “o”
Zum Auslösen der Hupe diesen Schal-
ter betätigen.
GAU12460
Blinkerschalter “y”
Vor dem Rechtsabbiegen den Schal-
ter nach “∆” drücken. Vor dem Links-
abbiegen den Schalter nach “Ÿ”
drücken. Sobald der Schalter losge-
lassen wird, kehrt er in seine Mittel-
stellung zurück. Um die Blinker auszu-
schalten, den Schalter hineindrücken,
nachdem dieser in seine Mittelstellung
zurückgebracht wurde.
GAU12660
Motorstoppschalter “I/B”
Diesen Schalter vor dem Anlassen des
Motors auf “I” stellen. Diesen Schalter
auf “
B” stellen, um den Motor in einem
Notfall, z. B. wenn das Fahrzeug stürzt
oder wenn der Gaszug klemmt, zu
stoppen.
GAU12710
Starterschalter “J”
Zum Anlassen des Motors diesen
Schalter betätigen.
GCA10050
ACHTUNG:
Vor dem Starten die Anweisungen
zum Anlassen des Motors lesen;
siehe dazu Seite 5-1.
MY03 01-03 TED 20-10-2005 14:20 Pagina 3-9
Page 26 of 99
ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-10
1
2
3
4
5
6
7
8
9
10
GAU12733
Warnblinkschalter “r”
Mit dem Zündschlüssel in der Stellung
“ON” oder “F”, diesen Schalter benut-
zen, um das Warnblinklicht einzu-
schalten (alle Blinker blinken gleich-
zeitig auf). Die Warnblinkanlage ist nur
in Notsituationen zu verwenden, oder
um andere Verkehrsteilnehmer wegen
eines Stopps des eigenen Fahrzeugs
an einer verkehrsungünstigen Stelle
über eine mögliche Gefahr zu warnen.
GCA10061
ACHTUNG:
Das Warnblinklicht nicht über einen
längeren Zeitraum bei ausgeschal-
tetem Motor blinken lassen, da sich
die Batterie entladen könnte.
GAU12820
Kupplungshebel
1. Kupplungshebel
Der Kupplungshebel befindet sich auf
der linken Seite des Lenkers. Um das
Getriebe auszukuppeln, den Hebel in
Richtung Lenkergriff ziehen. Um das
Getriebe einzukuppeln, den Hebel
freigeben. Der Hebel sollte schnell ge-
zogen und langsam losgelassen wer-
den, um reibungslosen Kupplungsbe-
trieb zu erzielen.
Der Kupplungshebel beherbergt einen
Anlasssperrschalter als Teil des An-
lasssperrsystems. (Siehe Seite 3-19.)
GAU12870
Fußschalthebel
1. Fußschalthebel
Der Fußschalthebel befindet sich links
vom Motor und wird zusammen mit
dem Kupplungshebel betätigt, wenn
die Gänge des Synchrongetriebes,
ausgestattet mit 5-Geschwindigkeiten,
gewechselt werden.
MY03 01-03 TED 20-10-2005 14:20 Pagina 3-10
Page 27 of 99
1
2
3
4
5
6
7
8
9
10
ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-11
GAU26822

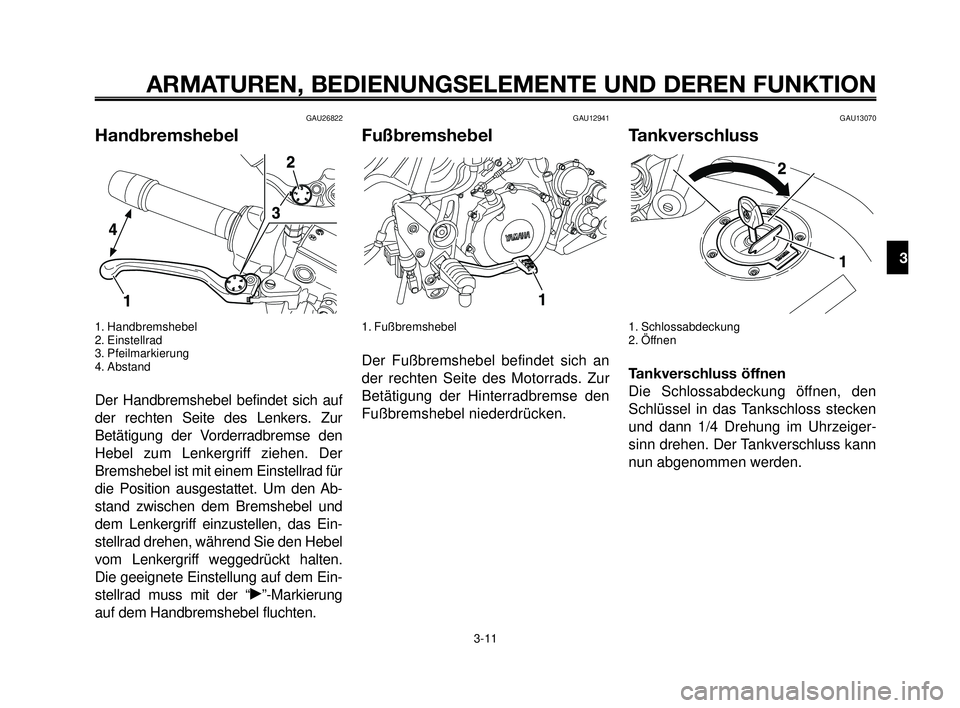

Handbremshebel
1. Handbremshebel
2. Einstellrad
3. Pfeilmarkierung
4. Abstand
Der Handbremshebel befindet sich auf
der rechten Seite des Lenkers. Zur
Betätigung der Vorderradbremse den
Hebel zum Lenkergriff ziehen. Der
Bremshebel ist mit einem Einstellrad für
die Position ausgestattet. Um den Ab-
stand zwischen dem Bremshebel und
dem Lenkergriff einzustellen, das Ein-
stellrad drehen, während Sie den Hebel
vom Lenkergriff weggedrückt halten.
Die geeignete Einstellung auf dem Ein-
stellrad muss mit der “˙”-Markierung
auf dem Handbremshebel fluchten.
GAU12941
Fußbremshebel
1. Fußbremshebel
Der Fußbremshebel befindet sich an
der rechten Seite des Motorrads. Zur
Betätigung der Hinterradbremse den
Fußbremshebel niederdrücken.
GAU13070
Tankverschluss
1. Schlossabdeckung
2. Öffnen
Tankverschluss öffnen
Die Schlossabdeckung öffnen, den
Schlüssel in das Tankschloss stecken
und dann 1/4 Drehung im Uhrzeiger-
sinn drehen. Der Tankverschluss kann
nun abgenommen werden.
MY03 01-03 TED 20-10-2005 14:20 Pagina 3-11
Page 28 of 99
ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-12
1
2
3
4
5
6
7
8
9
10

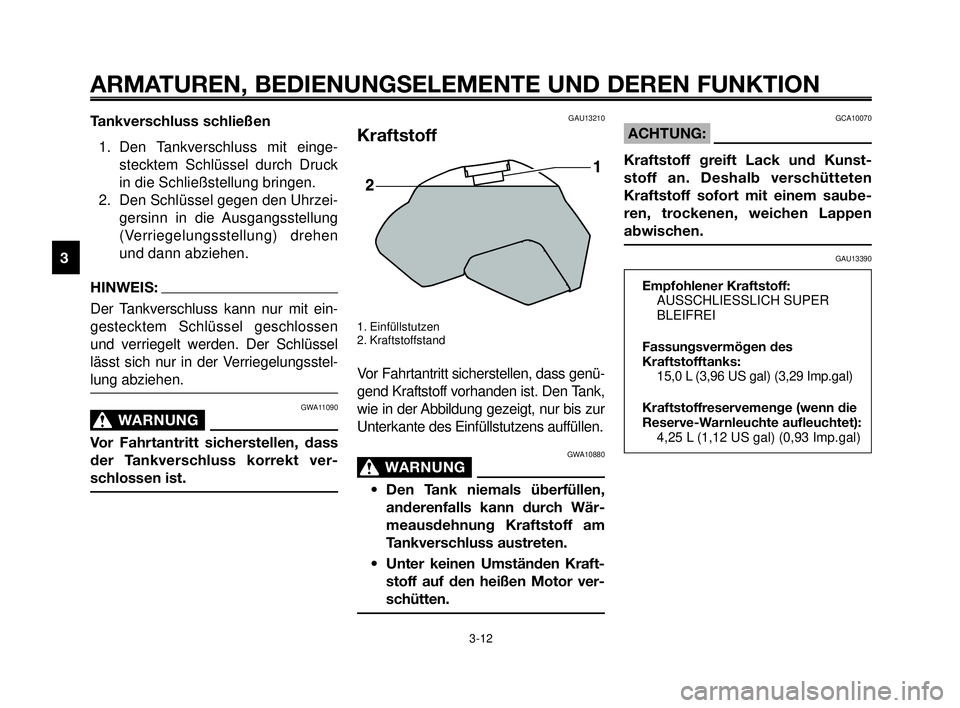

Tankverschluss schließen
1. Den Tankverschluss mit einge-
stecktem Schlüssel durch Druck
in die Schließstellung bringen.
2. Den Schlüssel gegen den Uhrzei-
gersinn in die Ausgangsstellung
(Verriegelungsstellung) drehen
und dann abziehen.
HINWEIS:
Der Tankverschluss kann nur mit ein-
gestecktem Schlüssel geschlossen
und verriegelt werden. Der Schlüssel
lässt sich nur in der Verriegelungsstel-
lung abziehen.
GWA11090
WARNUNG0
Vor Fahrtantritt sicherstellen, dass
der Tankverschluss korrekt ver-
schlossen ist.
GAU13210
Kraftstoff
1. Einfüllstutzen
2. Kraftstoffstand
Vor Fahrtantritt sicherstellen, dass genü-
gend Kraftstoff vorhanden ist. Den Tank,
wie in der Abbildung gezeigt, nur bis zur
Unterkante des Einfüllstutzens auffüllen.
GWA10880
WARNUNG0
• Den Tank niemals überfüllen,
anderenfalls kann durch Wär-
meausdehnung Kraftstoff am
Tankverschluss austreten.
• Unter keinen Umständen Kraft-
stoff auf den heißen Motor ver-
schütten.
GCA10070
ACHTUNG:
Kraftstoff greift Lack und Kunst-
stoff an. Deshalb verschütteten
Kraftstoff sofort mit einem saube-
ren, trockenen, weichen Lappen
abwischen.
GAU13390
Empfohlener Kraftstoff:
AUSSCHLIESSLICH SUPER
BLEIFREI
Fassungsvermögen des
Kraftstofftanks:
15,0 L (3,96 US gal) (3,29 Imp.gal)
Kraftstoffreservemenge (wenn die
Reserve-Warnleuchte aufleuchtet):
4,25 L (1,12 US gal) (0,93 Imp.gal)
MY03 01-03 TED 20-10-2005 14:20 Pagina 3-12
Page 29 of 99
1
2
3
4
5
6
7
8
9
10
ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-13
GAUB1300

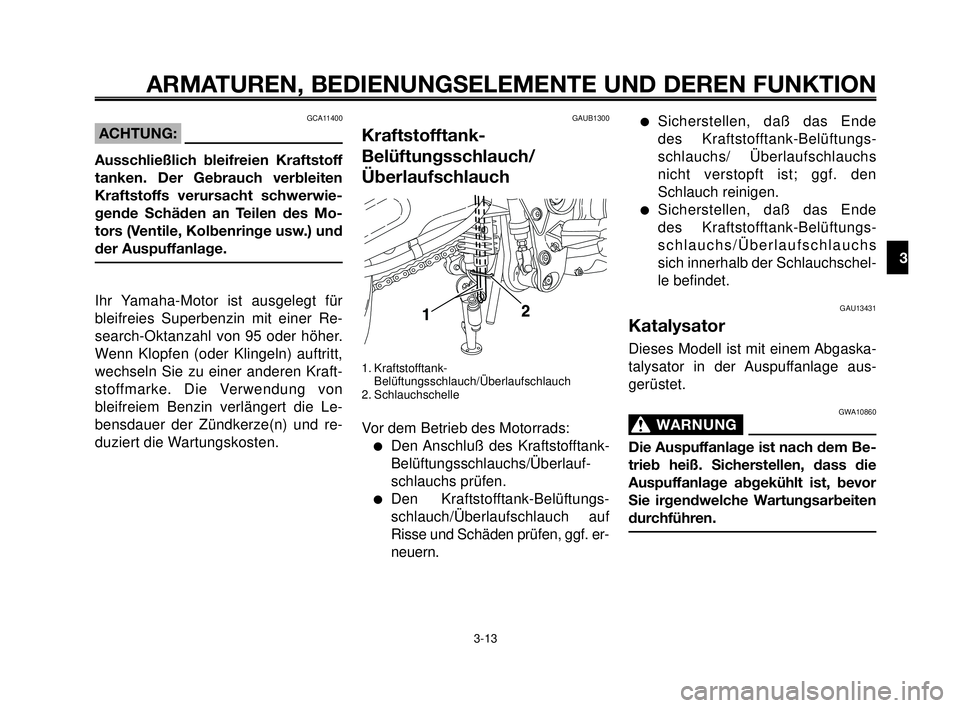

Kraftstofftank-
Belüftungsschlauch/
Überlaufschlauch
1. Kraftstofftank-
Belüftungsschlauch/Überlaufschlauch
2. Schlauchschelle
Vor dem Betrieb des Motorrads:
Den Anschluß des Kraftstofftank-
Belüftungsschlauchs/Überlauf-
schlauchs prüfen.
Den Kraftstofftank-Belüftungs-
schlauch/Überlaufschlauch auf
Risse und Schäden prüfen, ggf. er-
neuern.
GCA11400
ACHTUNG:
Ausschließlich bleifreien Kraftstoff
tanken. Der Gebrauch verbleiten
Kraftstoffs verursacht schwerwie-
gende Schäden an Teilen des Mo-
tors (Ventile, Kolbenringe usw.) und
der Auspuffanlage.
Ihr Yamaha-Motor ist ausgelegt für
bleifreies Superbenzin mit einer Re-
search-Oktanzahl von 95 oder höher.
Wenn Klopfen (oder Klingeln) auftritt,
wechseln Sie zu einer anderen Kraft-
stoffmarke. Die Verwendung von
bleifreiem Benzin verlängert die Le-
bensdauer der Zündkerze(n) und re-
duziert die Wartungskosten.
Sicherstellen, daß das Ende
des Kraftstofftank-Belüftungs-
schlauchs/ Überlaufschlauchs
nicht verstopft ist; ggf. den
Schlauch reinigen.
Sicherstellen, daß das Ende
des Kraftstofftank-Belüftungs-
schlauchs/Überlaufschlauchs
sich innerhalb der Schlauchschel-
le befindet.
GAU13431
Katalysator
Dieses Modell ist mit einem Abgaska-
talysator in der Auspuffanlage aus-
gerüstet.
GWA10860
WARNUNG0
Die Auspuffanlage ist nach dem Be-
trieb heiß. Sicherstellen, dass die
Auspuffanlage abgekühlt ist, bevor
Sie irgendwelche Wartungsarbeiten
durchführen.
MY03 01-03 TED 20-10-2005 14:20 Pagina 3-13
Page 30 of 99
ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-14
1
2
3
4
5
6
7
8
9
10

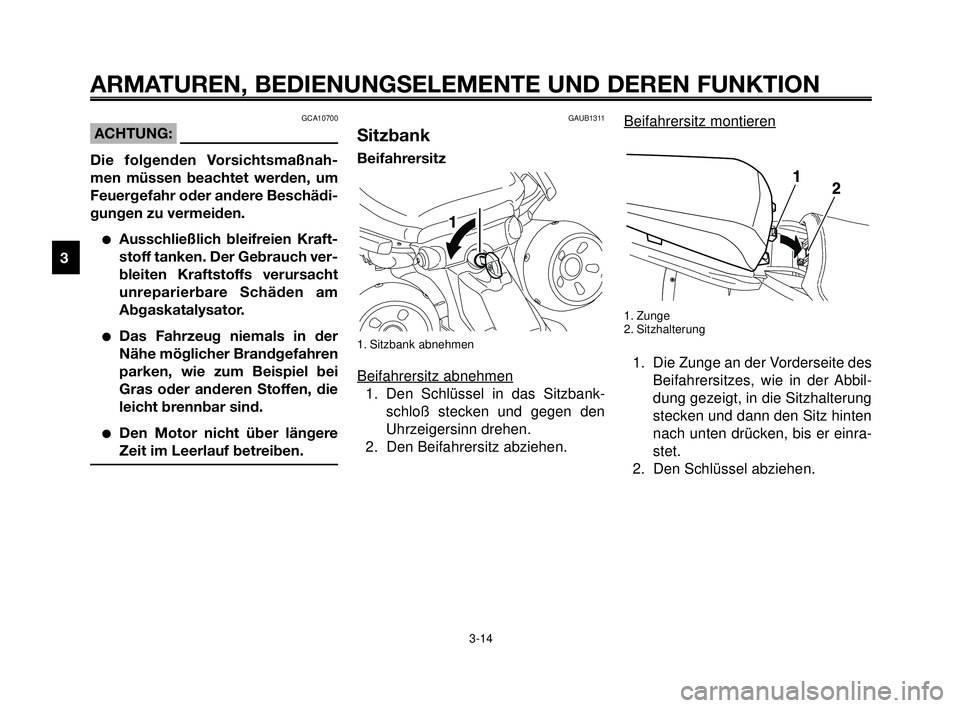

Beifahrersitz montieren
1. Zunge
2. Sitzhalterung
1. Die Zunge an der Vorderseite des
Beifahrersitzes, wie in der Abbil-
dung gezeigt, in die Sitzhalterung
stecken und dann den Sitz hinten
nach unten drücken, bis er einra-
stet.
2. Den Schlüssel abziehen.
GAUB1311
Sitzbank
Beifahrersitz
1. Sitzbank abnehmen
Beifahrersitz abnehmen
1. Den Schlüssel in das Sitzbank-
schloß stecken und gegen den
Uhrzeigersinn drehen.
2. Den Beifahrersitz abziehen.
GCA10700
ACHTUNG:
Die folgenden Vorsichtsmaßnah-
men müssen beachtet werden, um
Feuergefahr oder andere Beschädi-
gungen zu vermeiden.
Ausschließlich bleifreien Kraft-
stoff tanken. Der Gebrauch ver-
bleiten Kraftstoffs verursacht
unreparierbare Schäden am
Abgaskatalysator.
Das Fahrzeug niemals in der
Nähe möglicher Brandgefahren
parken, wie zum Beispiel bei
Gras oder anderen Stoffen, die
leicht brennbar sind.
Den Motor nicht über längere
Zeit im Leerlauf betreiben.
MY03 01-03 TED 20-10-2005 14:20 Pagina 3-14
