lock YAMAHA MT-03 2016 Bruksanvisningar (in Swedish)

InnehållSäkerhetsinformation...................... 1-1
Beskrivning ....................................... 2-1
Sedd från vänster ........................... 2-1
Sedd från höger.............................. 2-2
Reglage och instrument ................. 2-3
Instrument och
kontrollfunktioner ............................ 3-1
Huvudströmbrytare/styrlås ............. 3-1
Indikeringslampor och varningslampor ........................... 3-2
Multi-funktionsmätare .................... 3-3
Styrarmaturer................................ 3-10
Kopplingshandtag ........................ 3-11
Växelpedal .................................... 3-11
Bromshandtag .............................. 3-12
Bromspedal .................................. 3-12
ABS .............................................. 3-12
Tanklock ....................................... 3-13

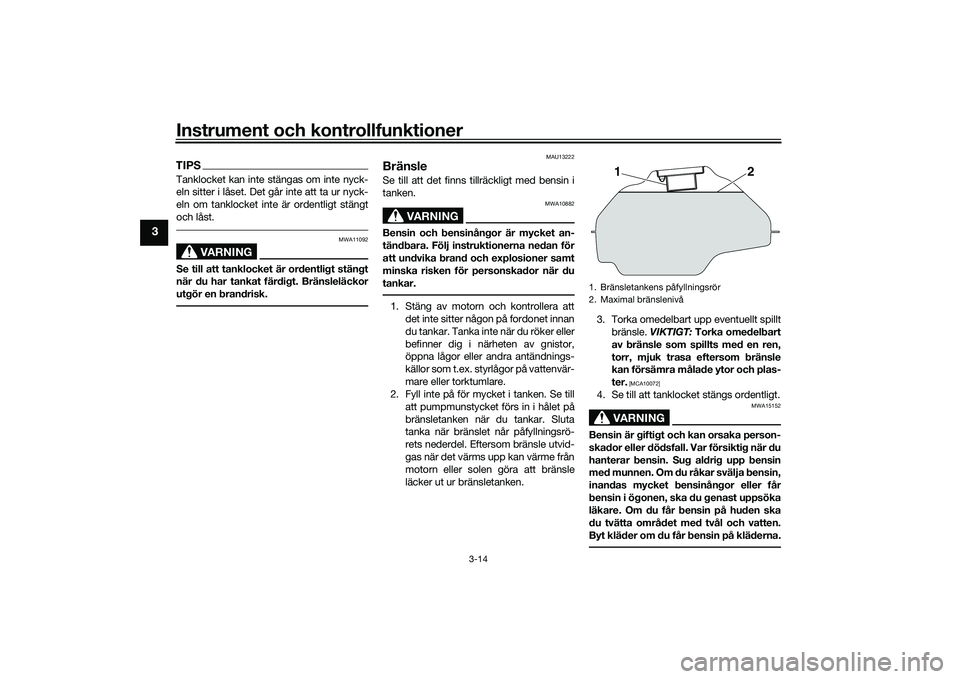

Bränsle ......................................... 3-14
Bränsletankens ventilations- och överloppsslang.......................... 3-15
Katalysator ................................... 3-16
Sadlar ........................................... 3-16
Hjälmhållare .................................. 3-17
Förvaringsfack .............................. 3-18
Justering av stötdämpare............. 3-18
Fästen för bagagerem .................. 3-19
Sidostöd ....................................... 3-20 Avstängningssystem för
tändkrets.................................... 3-20
För din egen säkerhet – kontroller
före körning ....................................... 4-1
Hantering och viktiga punkter vid
körning ............................................... 5-1
Start av motorn ............................... 5-1
Växling............................................. 5-2
Inkörning av motorn ........................ 5-3
Parkering ......................................... 5-4
Periodiskt underhåll och
justering ............................................. 6-1
Ägarens verktygssats...................... 6-2
Tabell över regelbunden skötsel av emissionssystemet ...................... 6-3
Tabell över allmän skötsel och smörjning ..................................... 6-5
Kontroll av tändstiften ..................... 6-9
Motorolja och oljefilterinsats ......... 6-10
Kylvätska ....................................... 6-12
Byta luftfilter och rengöra slangen ...................................... 6-14
Kontroll av gashandtagets spel .... 6-15
Ventilspel....................................... 6-15
Däck .............................................. 6-16
Gjutna fälgar.................................. 6-17
Justering av kopplingshandtagets
spel ............................................ 6-18 Kontroll av bromshandtagets
spel ............................................ 6-18
Bromljuskontakter ........................ 6-19
Kontroll av bromsbelägg fram och bak ............................................ 6-19
Kontroll av bromsvätskenivån ...... 6-20
Byte av bromsvätska .................... 6-21
Kedjespänning .............................. 6-21
Rengöring och smörjning av kedjan........................................ 6-23
Kontroll och smörjning av
kablar......................................... 6-23
Kontroll av och smörjning av gashandtag och kabel............... 6-23
Kontroll av och smörjning av bromspedal och växelpedal ...... 6-24
Kontroll av och smörjning av
broms- och
kopplingshandtag...................... 6-24
Kontroll och smörjning av
sidostöd .................................... 6-25
Smörjning av svingarmens ledpunkter ................................. 6-25
Kontroll av framgaffeln ................. 6-25
Kontroll av styrningen ................... 6-26
Kontroll av hjullager ...................... 6-26
Batteri ........................................... 6-27
Byte av säkringar .......................... 6-28
Byte av strålkastarlampa .............. 6-30
Parkeringsljus ............................... 6-30
Bakljus/bromsljus ......................... 6-31UB08M1M0.book Page 1 Friday, September 11, 2015 10:20 AM

Beskrivning
2-2
2
MAU10421
Sedd från höger
198 76 5
23
4
1. Säkringsbox (se sidan 6-28)
2. Batteri (se sidan 6-27)
3. Tanklock (se sidan 3-13)
4. Strålkastare (se sidan 6-30)
5. Påfyllningslock för motorolja (se sidan 6-10)
6. Inspektionsglas för oljenivå (se sidan 6-10)
7. Bromspedal (se sidan 3-12)
8. Bromsljuskontakt bak (se sidan 6-19)
9. Bromsvätskebehållare, bak (se sidan 6-20)
UB08M1M0.book Page 2 Friday, September 11, 2015 10:20 AM

Instrument och kontrollfunktioner
3-1
3
MAU10462
Huvudströmbrytare/styrlåsReglaget för huvudströmbrytare/styrlås
hanterar tändningen och belysningen och
används även för att låsa styrningen. De oli-
ka lägena beskrivs nedan.
MAU62480
(på)
Alla elkretsar matas med ström, instru-
mentbelysningen, bakljuset, nummer-
skyltsbelysningen och parkeringsljuset
tänds och motorn kan startas. Det går inte
att ta ur nyckeln.
TIPSStrålkastaren tänds automatiskt när motorn
har startats och lyser tills nyckeln vrids
till “ ”, även om motorn tjuvstannar.
MAU54301
(av)
Alla elektriska system är avstängda. Det går
att ta ur nyckeln.
VARNING
MWA16371
Vrid aldrig nyckeln till läget “ ” eller
“LOCK” när fordonet körs. Alla elsystem
stängs av om du gör det, vilket kan leda
till att du förlorar kontrollen över fordo-
net eller en olycka.
MAU60861
LOCK (LÅS)
Styrlåset är låst och alla elektriska system
är avstängda. Det går att ta ur nyckeln.
För att låsa styrningen1. Vrid styret helt och hållet till vänster. 2. Med nyckeln i läget “ ”, tryck in den
och vrid den till “LOCK”.
3. Ta ur nyckeln.
TIPSOm styrlåset inte låser sig, vrid styret lite
fram och tillbaka.För att låsa upp styrningen1. Sätt i nyckeln.
2. Med nyckeln i läget “LOCK”, tryck in den och vrid den till “ ”.
ON
OFF
LOCK
1. Tryck.
2. Vrid.12
1. Tryck.
2. Vrid.12
UB08M1M0.book Page 1 Friday, September 11, 2015 10:20 AM

Instrument och kontrollfunktioner
3-3
3
MAU51662
ABS varningslampa “ ”
Vid normal användning bör ABS-varnings-
lampan tändas när nyckeln vrids till “ON”
och sedan slockna när du kört i en hastig-
het av 10 km/h (6 mi/h) eller högre.
Om ABS-varningslampan: inte tänds när nyckeln vrids till “ON”
 tänds eller blinkar när du kör
 inte slocknar när du har kört i en has-
tighet av 10 km/h (6 mi/h) eller högre
ABS-systemet kanske inte fungerar som
det ska. Om något av ovanstående inträffar
ska du låta en Yamaha-återförsäljare kon-
trollera systemet så snart som möjligt. (Se
sidan 3-12 för en beskrivning av ABS.)
VARNING
MWA16041
Bromssystemet övergår till vanlig
bromsning om ABS-varningslampan inte
slocknar när du har kört i en hastighet av
10 km/h (6 mi/h) eller högre eller om var-
ningslampan tänds eller blinkar när du
kör. Om något av ovanstående inträffar,
eller om varningslampan inte tänds alls,
ska du vara särskilt försiktig för att und-
vika att hjulen låser sig vid inbromsning i
nödfall. Låt en Yamaha-återförsäljare
kontrollera bromssystemet och de elek-
triska kretsarna så fort som möjligt.
TIPSABS-varningslampan tänds om startknap-
pen trycks in när motorn är igång, men det
är inte ett fel.
MAU62470
Indikeringslampa för växling
Denna indikeringslampa kan ställas in så
att den tänds och slocknar vid önskade
motorvarvtal och används för att informera
när växling upp eller ner ska ske. (Se sidan
3-8 för en mer detaljerad beskrivning av in-
dikeringslampan och hur du ställer in den.)
Indikeringslampans elkrets kan kontrolleras
genom att vrida nyckeln till läget “ ”. Indi-
keringslampan ska tändas i några sekunder
och sedan släckas.
Om indikeringslampan inte tänds när nyck-
eln vrids till “ ”, eller om den fortsätter att
lysa, ska du be en Yamaha-återförsäljare
kontrollera elkretsen.
MAUN0871
Multi-funktionsmätare
VARNING
MWA12423
Stanna fordonet inna n du ändrar några
inställningar på multi-funktionsmätaren.
Du kan distraheras om du ändrar inställ-
ningar när du kör vilket ökar risken för
en olycka.
ABS
1. “SEL”-knapp
2. “RES”-knapp
3. Varvräknare
4. Bränslemätare
5. Indikeringslampa för växling
6. Klocka
7. Visning för växelläge
8. Hastighetsmätare
9. Multi-funktionsdisplay
10.Mätare för kylvätsketemperatur
10
9
1 32
4
6
5
7
8
km/hkm/L
L/100kmMPHmileMPG
UB08M1M0.book Page 3 Friday, September 11, 2015 10:20 AM

Instrument och kontrollfunktioner
3-4
3
Multi-funktionsmätaren är utrustad med
följande: en hastighetsmätare
 en varvräknare
 en klocka
 en bränslemätare
 en mätare för kylvätsketemperatur
 en visning för växelläge
 en multi-funktionsdisplay
 en indikeringslampa för växling
 en självtestande komponentTIPSNyckeln måste vara vriden till “ ”
innan du trycker på knapparna “SEL”
och “RES”, utom när läget för indike-
ringslampan för växling ställs in.
 Endast för Storbritannien: Tryck på
knappen “SEL” i minst en sekund när
du vill växla visningen på hastighets-
mätaren och multi-funktionsdisplayen
mellan kilometer och miles.Hastighetsmätare
Hastighetsmätaren visar fordonets körhas-
tighet. Varvräknare
Varvräknaren ger föraren möjlighet att se
vilket varvtal som motorn har och anpassa
körningen till motorns bästa varvtalsområ-
de.
När nyckeln vrids till “ ” sveper varvräk-
naren över hela varvtalsområdet. Den åter-
går sedan till noll v/min för att testa
elkretsen.
VIKTIGT
MCA10032
Undvik att varva motorn över det röda
fältet på varvräknaren.
Rött fält: 12500 v/min och över
Klocka
Klockan visas när nyckeln vrids till “ ”.
För att ställa in klockan1. Vrid nyckeln till “ ”.
2. Tryck in “SEL”- och “RES”-knapparna
samtidigt i minst två sekunder.
3. När siffrorna för timme börjar blinka trycker du på “RES” och ställer in tim-
mar.
4. Tryck på “SEL” så börjar siffrorna för minuter att blinka.
5. Tryck på “RES” för att ställa in minu-
ter.
6. Tryck på “SEL” och släpp den för att starta klockan.
1. Varvräknare
2. Varvräknarens röda fält
2
1
km/hkm/L
L/100kmMPHmileMPG
1. Klocka
1
UB08M1M0.book Page 4 Friday, September 11, 2015 10:20 AM

Instrument och kontrollfunktioner
3-5
3
Bränslemätare
Bränslemätaren visar hur mycket bränsle
det finns i bränsletanken.
När nyckeln vrids till “ ” sveper bränsle-
mätaren över hela bränsleområdet. Den
återgår sedan till aktuell mängd för att testa
elkretsen.
Displaysegmenten i bränslemätaren rör sig
mot “E” (Tom) när bränslenivån sjunker.
När det sista segmentet börjar blinka bör
du tanka så snart som möjligt.TIPSDenna bränslemätare är utrustad med ett
självtestande system. Om ett fel avkänns i
elkretsen upprepas följande cykel tills felet
är åtgärdat: bränslenivåsegmenten blinkar
åtta gånger och slocknar sedan i ca. tresekunder. Om detta inträffar, låt en
Yamaha-återförsäljare
kontrollera elkret-
sen.
Mätare för kylvätsketemperatur
Temperaturmätaren för kylvätskan visar
kylvätskans temperatur.
När nyckeln vrids till “ ” sveper tempera-
turmätaren över hela temperaturområdet.
Den återgår sedan till “C” för att testa el-
kretsen.
Om det sista segmentet till höger blinkar
ska du stanna fordonet, stoppa motorn och
låta motorn svalna. (Se sidan 6-35.)VIKTIGT
MCA10022
Fortsätt inte att köra motorn om den är
överhettad.
TIPSKylvätskans temperatur kommer att variera
beroende på väderlek och motorbelast-
ning.Visning för växelläge
Denna display visar vilken växel som ligger
i. Neutralläget visas med “ ” samt av indi-
keringslampan för neutralläge.
1. Bränslemätare
1
1. Mätare för kylvätsketemperatur
1
1. Indikeringslampa för neutralläge “ ”
2. Visning för växelläge
1
2
UB08M1M0.book Page 5 Friday, September 11, 2015 10:20 AM

Instrument och kontrollfunktioner
3-12
3
MAU12892
BromshandtagBromshandtaget är placerat på styrets hö-
gra sida. För att bromsa med framhjuls-
bromsen, dra in bromshandtaget mot
gashandtaget.
MAU12944
BromspedalBromspedalen är placerad på motorcy-
kelns högra sida. Tryck ner bromspedalen
för att aktivera bromsen på bakhjulet.
MAU63040
ABSYamaha ABS (Anti-lock Brake System) be-står av ett dubbelt elektroniskt styrsystem
som verkar oberoende på fram- och bak-
bromsarna.
Använd ABS-bromsarna som vanliga
bromsar. En pulserande känsla kan kännas
i bromshandtaget eller bromspedalen när
ABS är aktiverat. I sådana fall ska du fort-
sätta att ansätta bromsarna och låta ABS-
systemet arbeta, “pumpa” inte bromsarna
eftersom det minskar bromsförmågan.
VARNING
MWA16051
Håll alltid ett för hastigheten anpassat
avstånd till framförvarande fordon, även
om du har ABS.  ABS fungerar bäst vid långa in-
bromsningssträckor.
 På vissa underlag, t.ex. ojämna vä-
gar eller grusvägar, kan broms-
sträckan bli längre med ABS än
utan.ABS-funktionen övervakas av en ECU
(Electronic Control Unit), som går över till
konventionell inbromsning om ett fel upp-
står.
1. Bromshandtag
1
1. Bromspedal
1
UB08M1M0.book Page 12 Friday, September 11, 2015 10:20 AM

Instrument och kontrollfunktioner
3-13
3
TIPSABS-systemet utför ett självdiagnos-
tiktest varje gång fordonet startar efter
det att nyckeln vridits till “ON” och for-
donet har körts på en hastighet av 10
km/h (6 mi/h) eller högre. Under detta
test kan ett “klickande” ljud höras från
hydraulikstyrenheten, och om något
av bromshandtagen eller bromspeda-
len ansätts bara en aning kan en lätt
vibration kännas i handtaget och pe-
dalen men detta är inte tecken på fel.
 Denna ABS har ett testläge som gör
att föraren kan känna av pulseringen i
bromshandtaget eller bromspedalen
när ABS-funktionen är inkopplad. Ta
kontakt med din Yamaha-återförsälja-
re eftersom specialverktyg måste an-
vändas.VIKTIGT
MCA20100
Var försiktig så att sensor eller rotor inte
skadas. Om någon av dem skadas kan
ABS-funktionen fungera felaktigt.
MAU13075
TanklockFör att öppna tanklocket
Öppna luckan i tanklocket, stoppa i nyckeln
i nyckelhålet och vrid sedan nyckeln 1/4
varv medurs. Tanklocket låses upp och kan
nu öppnas.
För att stänga tanklocket
1. Tryck ner tanklocket i läge med nyck- eln i nyckelhålet.
2. Vrid nyckeln moturs så att locket låses
och ta sedan ur nyckeln. Stäng sedan
luckan i tanklocket.
1. Framhjulets sensor
2. Framhjulets sensorrotor
1. Bakhjulssensor
2. Rotor för bakhjulssensor
2
1
1
2
1. Lucka i tanklock
2. Lås upp.
1
2
UB08M1M0.book Page 13 Friday, September 11, 2015 10:20 AM

Instrument och kontrollfunktioner
3-14
3
TIPSTanklocket kan inte stängas om inte nyck-
eln sitter i låset. Det går inte att ta ur nyck-
eln om tanklocket inte är ordentligt stängt
och låst.
VARNING
MWA11092
Se till att tanklocket är ordentligt stängt
när du har tankat färdigt. Bränsleläckor
utgör en brandrisk.
MAU13222
BränsleSe till att det finns tillräckligt med bensin i
tanken.
VARNING
MWA10882
Bensin och bensinångor är mycket an-
tändbara. Följ instruktionerna nedan för
att undvika brand och explosioner samt
minska risken för personskador när du
tankar.1. Stäng av motorn och kontrollera attdet inte sitter någon på fordonet innan
du tankar. Tanka inte när du röker eller
befinner dig i närheten av gnistor,
öppna lågor eller andra antändnings-
källor som t.ex. styrlågor på vattenvär-
mare eller torktumlare.
2. Fyll inte på för mycket i tanken. Se till
att pumpmunstycket förs in i hålet på
bränsletanken när du tankar. Sluta
tanka när bränslet når påfyllningsrö-
rets nederdel. Eftersom bränsle utvid-
gas när det värms upp kan värme från
motorn eller solen göra att bränsle
läcker ut ur bränsletanken. 3. Torka omedelbart upp eventuellt spillt
bränsle. VIKTIGT: Torka omedelbart
av bränsle som spillts med en ren,
torr, mjuk trasa eftersom bränsle
kan försämra målade ytor och plas-
ter.
[MCA10072]
4. Se till att tanklocket stängs ordentligt.
VARNING
MWA15152
Bensin är giftigt och kan orsaka person-
skador eller dödsfall. Var försiktig när du
hanterar bensin. Sug aldrig upp bensin
med munnen. Om du råkar svälja bensin,
inandas mycket bensinångor eller får
bensin i ögonen, ska du genast uppsöka
läkare. Om du får bensin på huden ska
du tvätta området med tvål och vatten.
Byt kläder om du får bensin på kläderna.1. Bränsletankens påfyllningsrör
2. Maximal bränslenivå
2
1
UB08M1M0.book Page 14 Friday, September 11, 2015 10:20 AM

Hantering och viktiga punkter vid körning
5-1
5
MAU15952
Läs noga igenom handboken så att du lär
dig alla reglage. Fråga en Yamaha-återför-
säljare om det finns ett reglage eller en
funktion som du inte förstår.
VARNING
MWA10272
Om du inte är bekant med reglagen kan
du förlora kontrollen över fordonet vilket
kan leda till en olycka eller personska-
dor.
MAU62513
TIPSDen här modellen är utrustad med: en lutningsavkännare som stoppar
motorn i händelse av att fordonet väl-
ter. I sådana fall visas felkoden 30 på
displayen, men det innebär inte ett fel.
Rensa felkoden genom att vrida nyck-
eln till “ ” och sedan till “ ”. Om
detta inte görs kommer motorn inte att
starta även om motorn går runt när
startknappen trycks in.
 ett system för automatiskt stopp av
motorn. Motorn stoppas automatiskt
om den får gå på tomgång i 20 minu-
ter. Tryck bara på startknappen för att
starta om motorn om den stannar.
MAU67610
Start av motornFör att avstängningssystemet för tändkrets
ska tillåta att motorn får startas, måste nå-
got av följande vara uppfyllt:
 Växeln ligger i neutralläge.
 En växel ligger i men kopplingshand-
taget är indraget och sidostödet är
uppfällt.
Mer information finns på sidan 3-20.
1. Vrid tändningsnyckeln till läge “ ”
och se till att motorns stoppkontakt
står på “ ”.
Varningslampan för motorproblem
ska tändas i några sekunder och se-
dan släckas. VIKTIGT: Om varnings-
lampan inte slocknar ska du be en
Yamaha-återförsäljare kontrollera elkretsen.
[MCAT1121]
ABS-varningslampan bör tändas när
huvudströmbrytaren vrids till “ON”
och sedan slockna när du kört på en
hastighet på 10 km/h (6 mi/h) eller hö-
gre.
VIKTIGT
MCA17682
Om ABS-varningslampan inte tänds och
slocknar så som beskrivs ovan, se sidan
3-2 angående kontroll av varningslam-
pans krets.
UB08M1M0.book Page 1 Friday, September 11, 2015 10:20 AM
