YAMAHA MT-03 2016 Manual de utilização (in Portuguese)

Manutenção periódica e ajustes
6-6
6

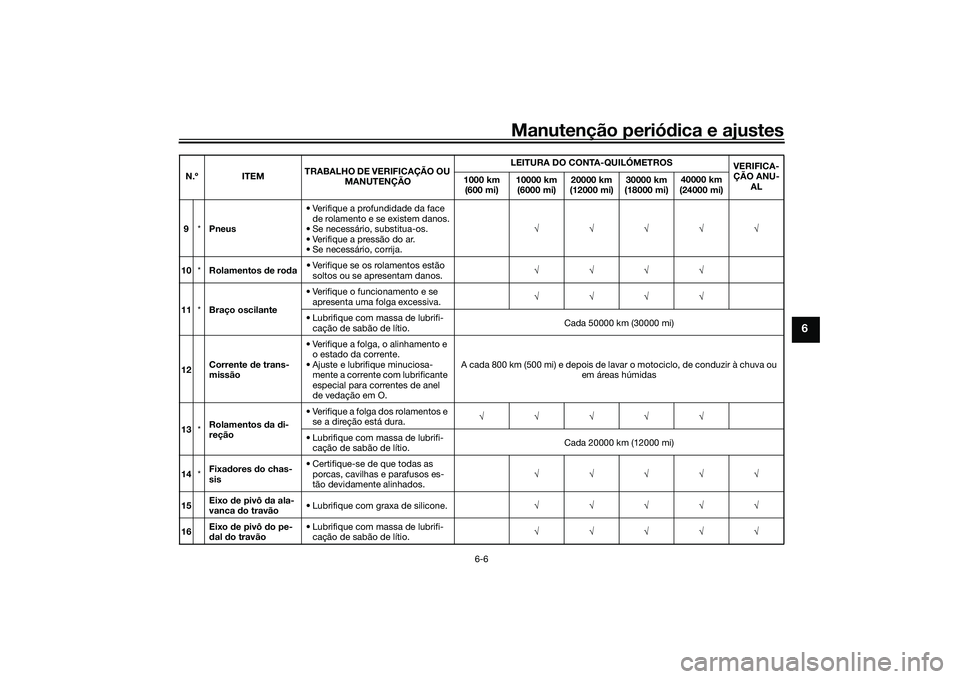

9 *Pneus • Verifique a profundidade da face
de rolamento e se existem danos.
• Se necessário, substitua-os.
• Verifique a pressão do ar.
• Se necessário, corrija. √√√√√
10 *Rolamentos de ro da • Verifique se os rolamentos estão
soltos ou se apresentam danos. √√√√
11 *Braço oscilante • Verifique o funcionamento e se
apresenta uma folga excessiva. √√√√
• Lubrifique com massa de lubrifi- cação de sabão de lítio. Cada 50000 km (30000 mi)
12 Corrente
de trans-
missão • Verifique a folga, o alinhamento e
o estado da corrente.
• Ajuste e lubrifique minuciosa- mente a corrente com lubrificante
especial para correntes de anel
de vedação em O. A cada 800 km (500 mi) e depois de lavar o motociclo, de conduzir à chuva ou
em áreas húmidas
13 *Rolamentos
da di-
reção • Verifique a folga dos rolamentos e
se a direção está dura. √√√√√
• Lubrifique com massa de lubrifi- cação de sabão de lítio. Cada 20000 km (12000 mi)
14 *Fixa
dores do chas-
sis • Certifique-se de que todas as
porcas, cavilhas e parafusos es-
tão devidamente alinhados. √√√√√
15 Eixo
de pivô da ala-
vanca do travão • Lubrifique com graxa de silicone.
√√√√√
16 Eixo
de pivô do pe-
d al do travão • Lubrifique com massa de lubrifi-
cação de sabão de lítio. √√√√√
N.º ITEM
TRABALHO DE VERIFICAÇÃO OU
MANUTENÇÃO LEITURA DO CONTA-QUILÓMETROS
VERIFICA-
ÇÃO ANU- AL
1000 km
(600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)
UB08P1P0.book Page 6 Monday, September 7, 2015 3:14 PM

Manutenção periódica e ajustes
6-7
6

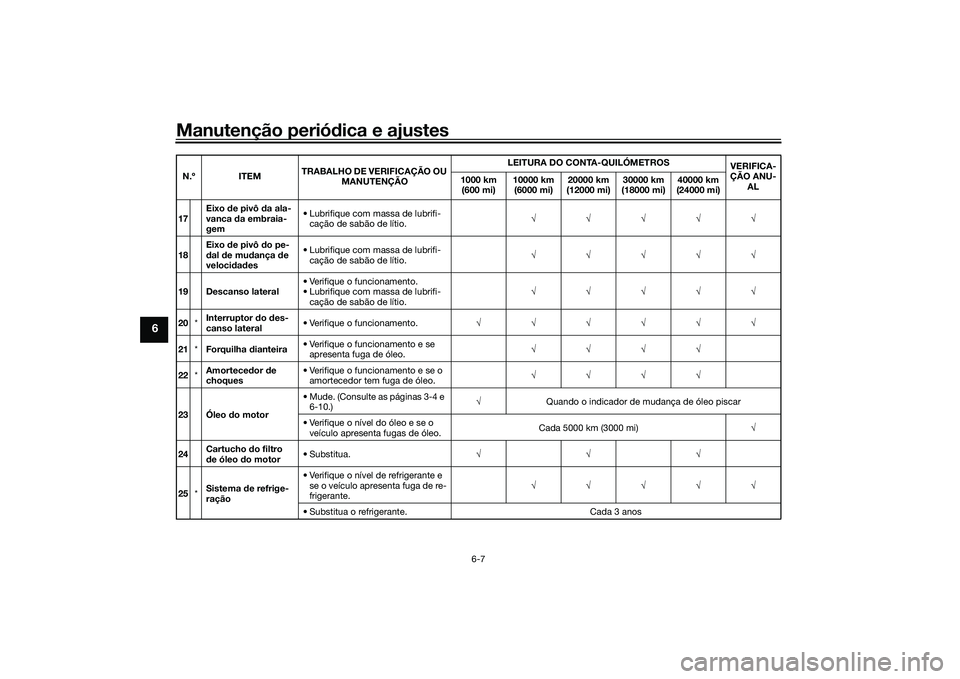

17 Eixo
de pivô da ala-
vanca da embraia-
gem • Lubrifique com massa de lubrifi-
cação de sabão de lítio. √√√√√
18 Eixo
de pivô do pe-
d al de mu dança de
veloci dad es • Lubrifique com massa de lubrifi-
cação de sabão de lítio. √√√√√
19 Descanso lateral • Verifique o funcionamento.
• Lubrifique com massa de lubrifi-
cação de sabão de lítio. √√√√√
20 *Interruptor
do des-
canso lateral • Verifique o funcionamento.
√√√√√√
21 *Forquilha dianteira • Verifique o funcionamento e se
apresenta fuga de óleo. √√√√
22 *Amortece
dor de
choques • Verifique o funcionamento e se o
amortecedor tem fuga de óleo. √√√√
23 Óleo do motor • Mude. (Consulte as páginas 3-4 e
6-10.) √
Quando o indicador de mudança de óleo piscar
• Verifique o nível do óleo e se o veículo apresenta fugas de óleo. Cada 5000 km (3000 mi)
√
24 Cartucho
do filtro
d e óleo do motor •Substitua.
√√√
25 *Sistema
de refrige-
ração • Verifique o nível de refrigerante e
se o veículo apresenta fuga de re-
frigerante. √√√√√
• Substitua o refrigerante. Cada 3 anos
N.º ITEM
TRABALHO DE VERIFICAÇÃO OU
MANU

TENÇÃO LEITURA DO CONTA-QUILÓMETROS
VERIFICA-
ÇÃO ANU- AL
1000 km
(600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)
UB08P1P0.book Page 7 Monday, September 7, 2015 3:14 PM

Manutenção periódica e ajustes
6-8
6
PAU18681

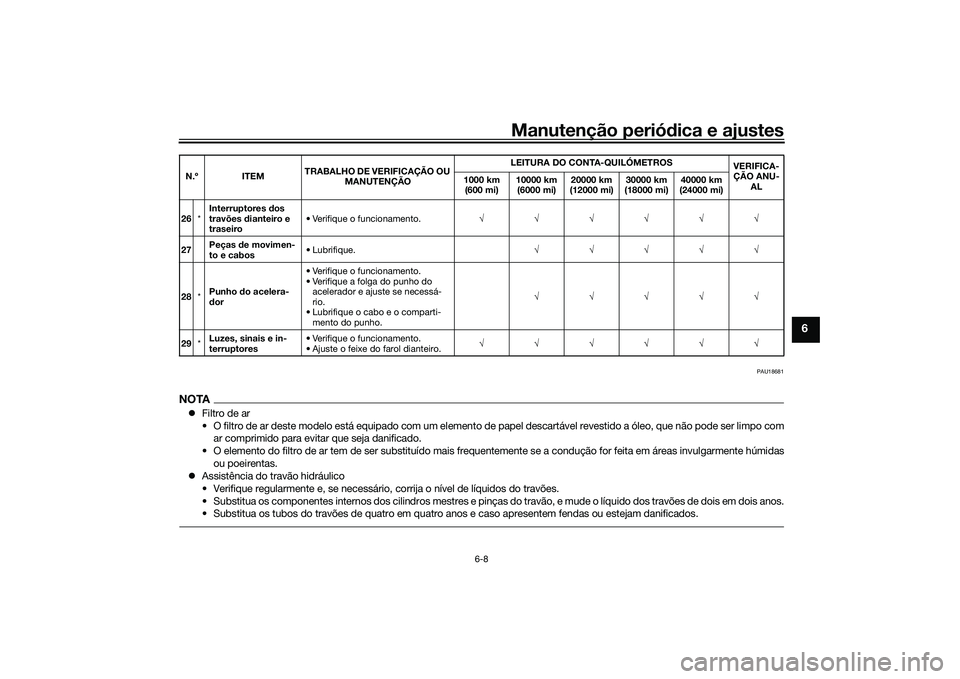

NOTA Filtro de ar
• O filtro de ar deste modelo está equipado com um elemento de papel descartável revestido a óleo, que não pode ser limpo com ar comprimido para evitar que seja danificado.
• O elemento do filtro de ar tem de ser substituído mais frequentemente se a condução for feita em áreas invulgarmente húmidas ou poeirentas.
 Assistência do travão hidráulico
• Verifique regularmente e, se necessário , corrija o nível de líquidos do travões.
• Substitua os componentes internos dos cilin dros mestres e pinças do travão, e mude o líquido dos travões de dois em dois anos.
• Substitua os tubos do travões de quatro em quatro anos e caso apresentem fendas ou estejam danificados.26 *Interruptores
dos
travões d ianteiro e
traseiro • Verifique o funcionamento.
√√√√√√
27 Peças
de movimen-
to e cabos • Lubrifique.
√√√√√
28 *Punho
do acelera-
d or • Verifique o funcionamento.
• Verifique a folga do punho do
acelerador e ajuste se necessá-
rio.
• Lubrifique o cabo e o comparti- mento do punho. √√√√√
29 *Luzes, sinais e in-
terruptores • Verifique o funcionamento.
• Ajuste o feixe do farol dianteiro.
√√√√√√
N.º ITEM
TRABALHO DE VERIFICAÇÃO OU
MANUTENÇÃO LEITURA DO CONTA-QUILÓMETROS
VERIFICA-
ÇÃO ANU- AL
1000 km
(600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)
UB08P1P0.book Page 8 Monday, September 7, 2015 3:14 PM

Manutenção periódica e ajustes
6-9
6

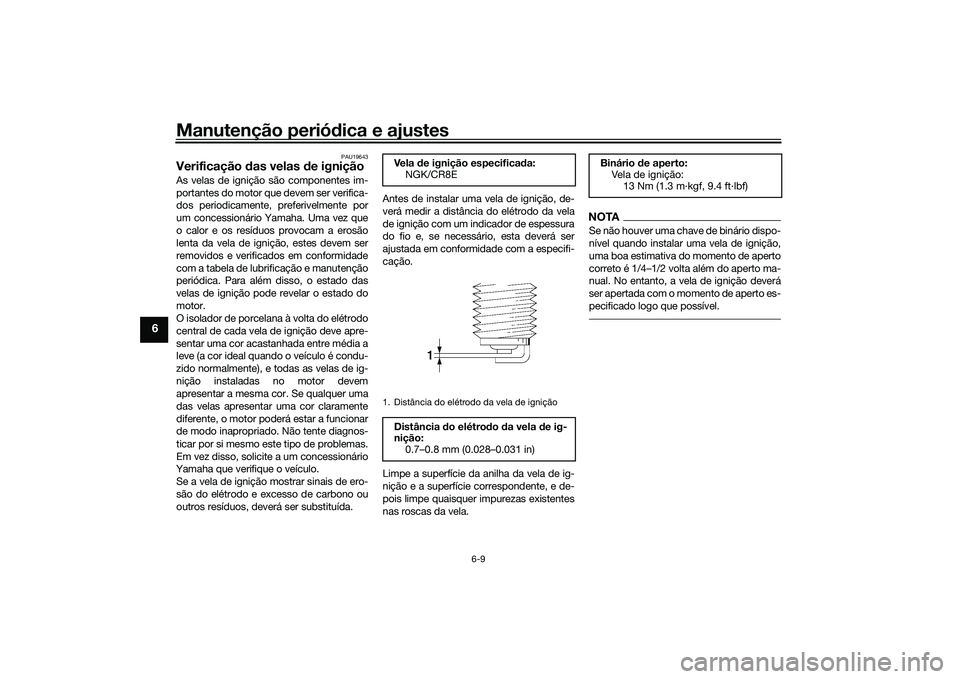

PAU19643
Verificação das velas de igniçãoAs velas de ignição são componentes im-
portantes do motor que devem ser verifica-
dos periodicamente, preferivelmente por
um concessionário Yamaha. Uma vez que
o calor e os resíduos provocam a erosão
lenta da vela de ignição, estes devem ser
removidos e verificados em conformidade
com a tabela de lubrificação e manutenção
periódica. Para além disso, o estado das
velas de ignição pode revelar o estado do
motor.
O isolador de porcelana à volta do elétrodo
central de cada vela de ignição deve apre-
sentar uma cor acastanhada entre média a
leve (a cor ideal quando o veículo é condu-
zido normalmente), e todas as velas de ig-
nição instaladas no motor devem
apresentar a mesma cor. Se qualquer uma
das velas apresentar uma cor claramente
diferente, o motor poderá estar a funcionar
de modo inapropriado. Não tente diagnos-
ticar por si mesmo este tipo de problemas.
Em vez disso, solicite a um concessionário
Yamaha que verifique o veículo.
Se a vela de ignição mostrar sinais de ero-
são do elétrodo e excesso de carbono ou
outros resíduos, deverá ser substituída. Antes de instalar uma vela de ignição, de-
verá medir a distância do elétrodo da vela
de ignição com um indicador de espessura
do fio e, se necessário, esta deverá ser
ajustada em conformidade com a especifi-
cação.
Limpe a superfície da anilha da vela de ig-
nição e a superfície correspondente, e de-
pois limpe quaisquer impurezas existentes
nas roscas da vela.
NOTASe não houver uma chave de binário dispo-
nível quando instalar uma vela de ignição,
uma boa estimativa do momento de aperto
correto é 1/4–1/2 volta além do aperto ma-
nual. No entanto, a vela de ignição deverá
ser apertada com o momento de aperto es-
pecificado logo que possível.
Ve l a
de ignição especifica da:
NGK/CR8E1. Distância do elétrodo da vela de igniçãoDistância do elétrod o da vela de ig-
nição:
0.7–0.8 mm (0.028–0.031 in)
Binário de aperto:
Vela de ignição:
13 Nm (1.3 m·kgf, 9.4 ft·lbf)
UB08P1P0.book Page 9 Monday, September 7, 2015 3:14 PM

Manutenção periódica e ajustes
6-10
6
PAUN1150
Óleo do motor e cartucho do fil-
tro de óleoO nível de óleo do motor deve ser verifica-
do antes de cada viagem. Para além disso,
o óleo e o cartucho do filtro de óleo devem
ser substituídos nos intervalos especifica-
dos na tabela de lubrificação e manuten-
ção periódica.
Verificação do nível de óleo d o motor
1. Coloque o veículo numa superfície ni- velada e segure-o numa posição ver-
tical. Uma ligeira inclinação lateral
poderá resultar numa falsa leitura.
2. Coloque o motor em funcionamento, deixe-o aquecer durante alguns minu-
tos e depois desligue-o.
3. Aguarde alguns minutos até que o óleo assente e verifique o nível do óleo
através da janela de verificação do ní-
vel de óleo do motor situada no lado
inferior direito do cárter.NOTAO óleo do motor deverá situar-se entre as
marcas de nível máximo e mínimo.
4. Caso o óleo do motor se situe abaixo
da marca do nível mínimo, adicione
óleo suficiente do tipo recomendado
para corrigir o nível.
Mu dança do óleo d o motor (com ou sem
substituição do cartucho do filtro d e
óleo) 1. Coloque o veículo numa superfície ni- velada.
2. Coloque o motor em funcionamento, deixe-o aquecer durante alguns minu-
tos e depois desligue-o.
3. Coloque um tabuleiro de recolha do óleo por baixo do motor para recolher
o óleo usado. 4. Retire a carenagem retirando as cavi-
lhas.
5. Retire a tampa de enchimento de óleo, a cavilha de drenagem de óleo
do motor e a respetiva anilha, para
drenar o óleo do cárter.1. Tampa de enchimento de óleo do motor
2. Janela de verificação do nível de óleo do motor
3. Marca do nível máximo
4. Marca do nível mínimo
3
4
1
2
1. Carenagem
2. Cavilha
1. Cavilha de drenagem do óleo do motor
2. Anilha
1
2
12
UB08P1P0.book Page 10 Monday, September 7, 2015 3:14 PM

Manutenção periódica e ajustes
6-11
6

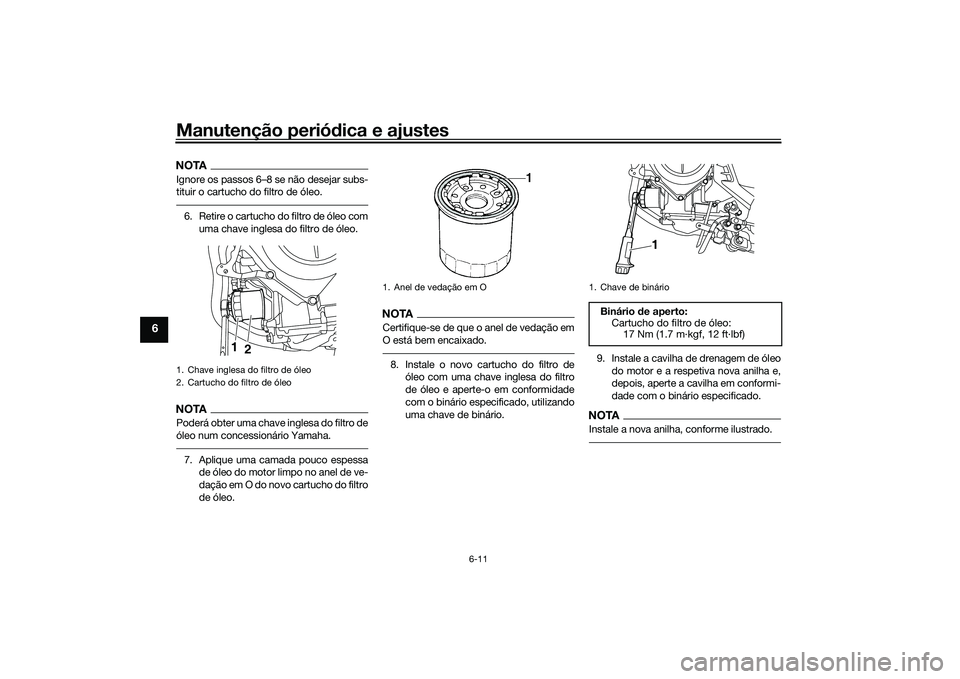

NOTAIgnore os passos 6–8 se não desejar subs-
tituir o cartucho do filtro de óleo.6. Retire o cartucho do filtro de óleo com
uma chave inglesa do filtro de óleo.NOTAPoderá obter uma chave inglesa do filtro de
óleo num concessionário Yamaha.7. Aplique uma camada pouco espessade óleo do motor limpo no anel de ve-
dação em O do novo cartucho do filtro
de óleo.
NOTACertifique-se de que o anel de vedação em
O está bem encaixado.8. Instale o novo cartucho do filtro deóleo com uma chave inglesa do filtro
de óleo e aperte-o em conformidade
com o binário especificado, utilizando
uma chave de binário. 9. Instale a cavilha de drenagem de óleo
do motor e a respetiva nova anilha e,
depois, aperte a cavilha em conformi-
dade com o binário especificado.
NOTAInstale a nova anilha, conforme ilustrado.
1. Chave inglesa do filtro de óleo
2. Cartucho do filtro de óleo
12
1. Anel de vedação em O
1. Chave de binárioBinário de aperto:
Cartucho do filtro de óleo: 17 Nm (1.7 m·kgf, 12 ft·lbf)
1
UB08P1P0.book Page 11 Monday, September 7, 2015 3:14 PM

Manutenção periódica e ajustes
6-12
6

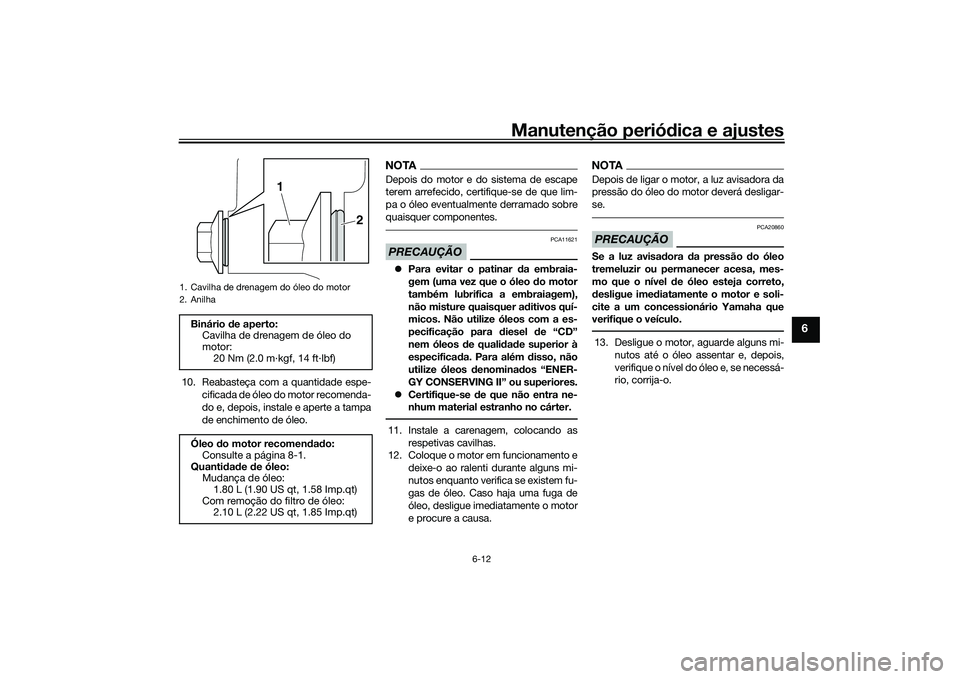

10. Reabasteça com a quantidade espe-
cificada de óleo do motor recomenda-
do e, depois, instale e aperte a tampa
de enchimento de óleo.
NOTADepois do motor e do sistema de escape
terem arrefecido, certifique-se de que lim-
pa o óleo eventualmente derramado sobre
quaisquer componentes.PRECAUÇÃO
PCA11621
Para evitar o patinar d a embraia-
gem (uma vez que o óleo do motor
também lubrifica a embraiagem),
não misture quaisquer a ditivos quí-
micos. Não utilize óleos com a es-
pecificação para diesel de “CD”
nem óleos d e qualidad e superior à
especifica da. Para além d isso, não
utilize óleos d enominados “ENER-
GY CONSERVING II” ou superiores.
 Certifique-se de que não entra ne-
nhum material estranho no cárter.11. Instale a carenagem, colocando as
respetivas cavilhas.
12. Coloque o motor em funcionamento e
deixe-o ao ralenti durante alguns mi-
nutos enquanto verifica se existem fu-
gas de óleo. Caso haja uma fuga de
óleo, desligue imediatamente o motor
e procure a causa.
NOTADepois de ligar o motor, a luz avisadora da
pressão do óleo do motor deverá desligar-
se.PRECAUÇÃO
PCA20860
Se a luz avisa dora da pressão do óleo
tremeluzir ou permanecer acesa, mes-
mo que o nível de óleo esteja correto,
d esligue ime diatamente o motor e soli-
cite a um concessionário Yamaha que
verifique o veículo.13. Desligue o motor, aguarde alguns mi- nutos até o óleo assentar e, depois,
verifique o nível do óleo e, se necessá-
rio, corrija-o.
1. Cavilha de drenagem do óleo do motor
2. AnilhaBinário de aperto:
Cavilha de drenagem de óleo do
motor: 20 Nm (2.0 m·kgf, 14 ft·lbf)
Óleo do motor recomen dad o:
Consulte a página 8-1.
Quanti dad e de óleo:
Mudança de óleo: 1.80 L (1.90 US qt, 1.58 Imp.qt)
Com remoção do filtro de óleo: 2.10 L (2.22 US qt, 1.85 Imp.qt)
2
1
UB08P1P0.book Page 12 Monday, September 7, 2015 3:14 PM

Manutenção periódica e ajustes
6-13
6
PAU20071
RefrigeranteO nível do refrigerante deve ser verificado
antes de cada viagem. Para além disso, o
refrigerante deve ser substituído nos inter-
valos especificados na tabela de lubrifica-
ção e manutenção periódica.
PAU38176
Verificação do nível de líqui do refrige-
rante 1. Coloque o veículo numa superfície ni- velada e segure-o numa posição ver-
tical.NOTAO nível de refrigerante deve ser verifi-
cado com o motor frio uma vez que
este varia consoante a temperatura
do motor.
 Durante a verificação do nível de refri-
gerante, certifique-se de que o veículo
está totalmente na vertical. Uma ligei-
ra inclinação lateral poderá resultar
numa falsa leitura.2. Verifique o nível de refrigerante no re-
servatório de refrigerante.NOTAO refrigerante deverá situar-se entre as
marcas de nível máximo e mínimo.
3. Se o líquido refrigerante se encontrarna marca de nível mínimo ou abaixo
desta, retire a cobertura do reservató-
rio de refrigerante removendo as res-
petivas cavilhas, retire a tampa do
reservatório de refrigerante e depois
acrescente líquido refrigerante até
atingir a marca do nível máximo.
AVISO! Retire apenas a tampa do
reservatório de refrigerante. Nunca
tente retirar a tampa do ra dia dor
enquanto o motor estiver quente.
[PWA15162]
PRECAUÇÃO: Caso não te-
nha líquid o refrigerante, utilize água
d estila da ou água macia. Não utilize
água dura nem água salga da pois
d anificam o motor. Caso tenha utili-
za do água em vez de líqui do refri- gerante, substitua-a por líqui
do
refrigerante logo que possível, caso
contrário o sistema de refrigeração
não ficará protegi do contra conge-
lação e corrosão. Se tiver si do
acrescenta da água ao líqui do refri-
gerante, solicite a um concessioná-
rio Yamaha que verifique o teor de
anticongelante do líqui do refrige-
rante logo que possível, caso con-
trário a eficácia do líqui do
refrigerante será re duzi da.
[PCA10473]
1. Marca do nível máximo
2. Marca do nível mínimo
3. Reservatório de refrigerante
1
2
3
1. Cavilha
2. Cobertura do reservatório de refrigerante
2
1
UB08P1P0.book Page 13 Monday, September 7, 2015 3:14 PM

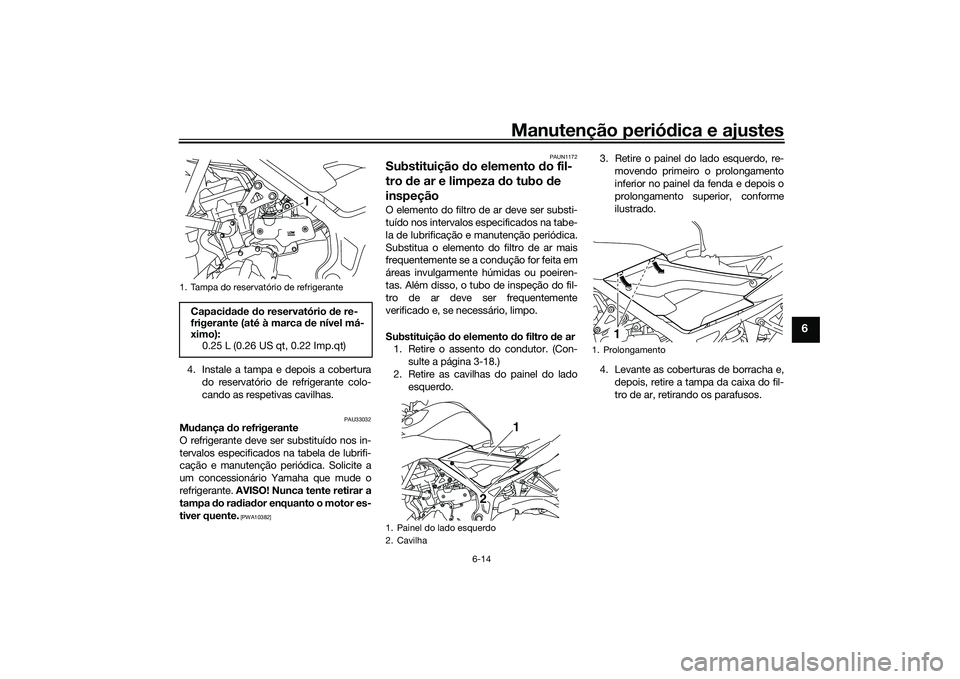

Manutenção periódica e ajustes
6-14
6
4. Instale a tampa e depois a cobertura
do reservatório de refrigerante colo-
cando as respetivas cavilhas.
PAU33032
Mu dança do refrigerante
O refrigerante deve ser substituído nos in-
tervalos especificados na tabela de lubrifi-
cação e manutenção periódica. Solicite a
um concessionário Yamaha que mude o
refrigerante. AVISO! Nunca tente retirar a
tampa do ra dia dor enquanto o motor es-
tiver quente.
[PWA10382] PAUN1172
Substituição
do elemento d o fil-
tro de ar e limpeza d o tubo de
inspeçãoO elemento do filtro de ar deve ser substi-
tuído nos intervalos especificados na tabe-
la de lubrificação e manutenção periódica.
Substitua o elemento do filtro de ar mais
frequentemente se a condução for feita em
áreas invulgarmente húmidas ou poeiren-
tas. Além disso, o tubo de inspeção do fil-
tro de ar deve ser frequentemente
verificado e, se necessário, limpo.
Substituição do elemento d o filtro de ar
1. Retire o assento do condutor. (Con-
sulte a página 3-18.)
2. Retire as cavilhas do painel do lado esquerdo. 3. Retire o painel do lado esquerdo, re-
movendo primeiro o prolongamento
inferior no painel da fenda e depois o
prolongamento superior, conforme
ilustrado.
4. Levante as coberturas de borracha e, depois, retire a tampa da caixa do fil-
tro de ar, retirando os parafusos.
1. Tampa do reservatório de refrigeranteCapaci dad e do reservatório de re-
frigerante (até à marca de nível má-
ximo): 0.25 L (0.26 US qt, 0.22 Imp.qt)
1
1. Painel do lado esquerdo
2. Cavilha
1
2
1. Prolongamento
1
UB08P1P0.book Page 14 Monday, September 7, 2015 3:14 PM

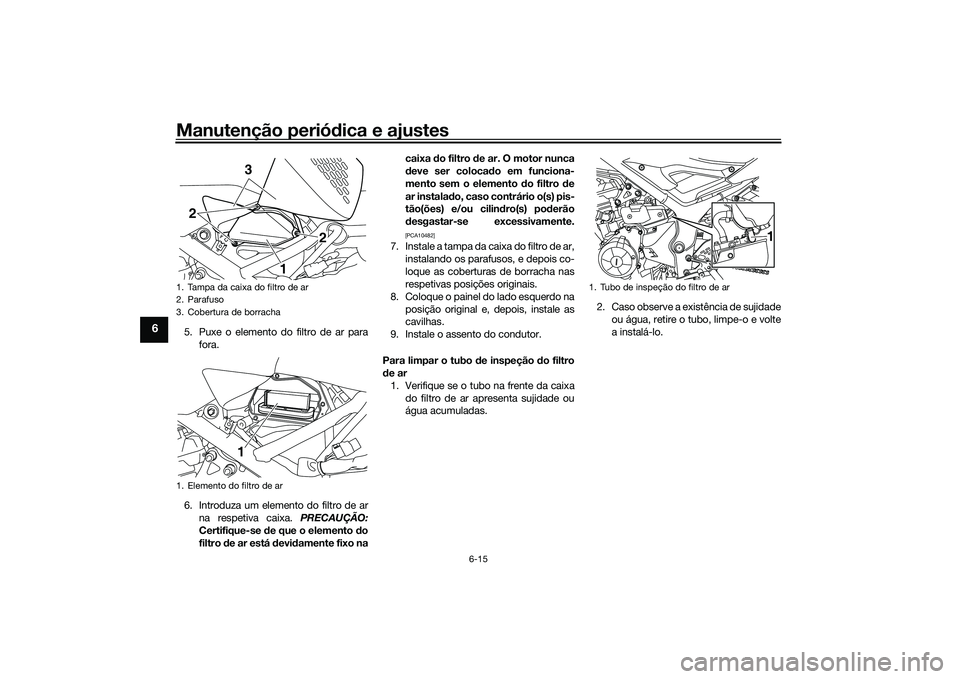

Manutenção periódica e ajustes
6-15
6
5. Puxe o elemento do filtro de ar para
fora.
6. Introduza um elemento do filtro de ar na respetiva caixa. PRECAUÇÃO:
Certifique-se de que o elemento d o
filtro de ar está d evidamente fixo na caixa
do filtro d e ar. O motor nunca
d eve ser coloca do em funciona-
mento sem o elemento do filtro d e
ar instalad o, caso contrário o(s) pis-
tão(ões) e/ou cilin dro(s) po derão
d esgastar-se excessivamente.
[PCA10482]
7. Instale a tampa da caixa do filtro de ar,
instalando os parafusos, e depois co-
loque as coberturas de borracha nas
respetivas posições originais.
8. Coloque o painel do lado esquerdo na posição original e, depois, instale as
cavilhas.
9. Instale o assento do condutor.
Para limpar o tubo de inspeção d o filtro
d e ar
1. Verifique se o tubo na frente da caixa do filtro de ar apresenta sujidade ou
água acumuladas. 2. Caso observe a existência de sujidade
ou água, retire o tubo, limpe-o e volte
a instalá-lo.
1. Tampa da caixa do filtro de ar
2. Parafuso
3. Cobertura de borracha
1. Elemento do filtro de ar
1 2
2 3
1
1. Tubo de inspeção do filtro de ar
1
UB08P1P0.book Page 15 Monday, September 7, 2015 3:14 PM
