YAMAHA MT-03 2016 Manuale duso (in Italian)

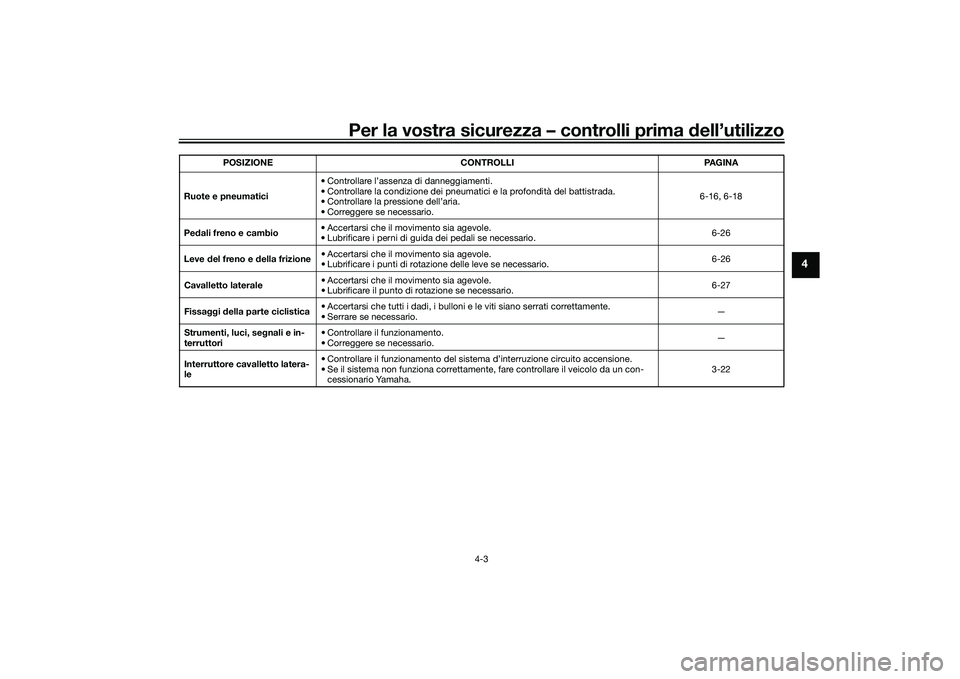

Per la vostra sicurezza – controlli prima dell’utilizzo
4-3
4
Ruote e pneumatici • Controllare l’assenza di danneggiamenti.
• Controllare la condizione dei pneumatici e la profondità del battistrada.
• Controllare la pressione dell’aria.
• Correggere se necessario. 6-16, 6-18
Pe dali freno e cambio • Accertarsi che il movimento sia agevole.
• Lubrificare i perni di guida dei pedali se necessario.
6-26
Leve del freno e d ella frizione • Accertarsi che il movimento sia agevole.
• Lubrificare i punti di rotazione delle leve se necessario. 6-26
Cavalletto laterale • Accertarsi che il movimento sia agevole.
• Lubrificare il punto di rotazione se necessario. 6-27
Fissa ggi della parte ciclistica • Accertarsi che tutti i dadi, i bulloni e le viti siano serrati correttamente.
• Serrare se necessario.
—
Strumenti, luci, se gnali e in-
terruttori • Controllare il funzionamento.
• Correggere se necessario.
—
Interruttore cavalletto latera-
le • Controllare il funzionamento del sistema d’interruzione circuito accensione.
• Se il sistema non funziona correttament
e, fare controllare il veicolo da un con-
cessionario Yamaha. 3-22
POSIZIONE
CONTROLLI PAGINA
UB08H1H0.book Page 3 Friday, October 2, 2015 9:50 AM

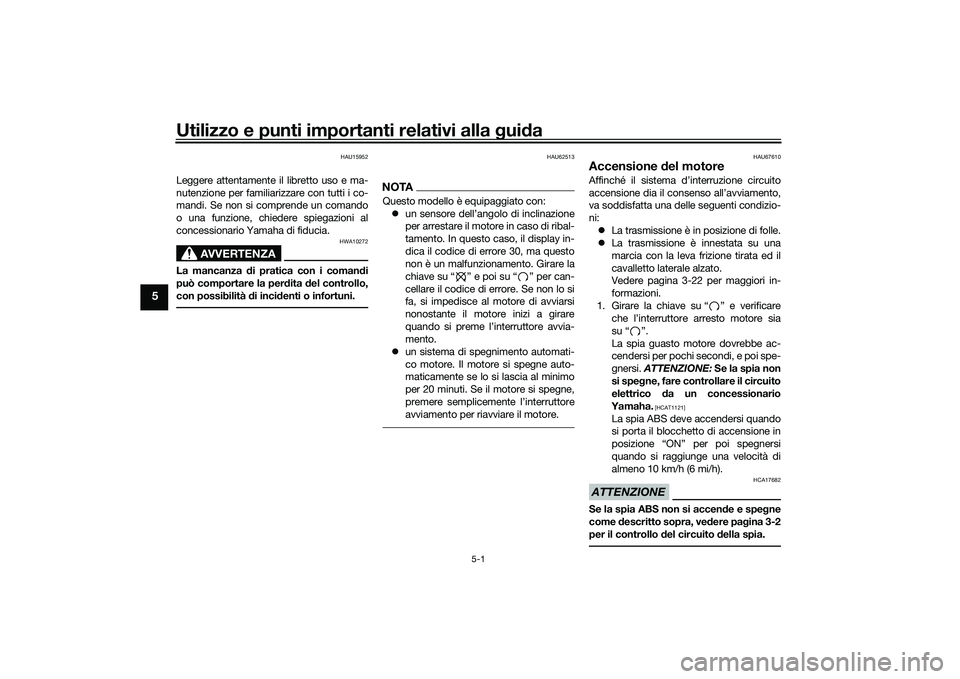

Utilizzo e punti importanti relativi alla gui da
5-1
5
HAU15952
Leggere attentamente il libretto uso e ma-
nutenzione per familiarizzare con tutti i co-
mandi. Se non si comprende un comando
o una funzione, chiedere spiegazioni al
concessionario Yamaha di fiducia.
AVVERTENZA
HWA10272
La mancanza di pratica con i coman di
può comportare la per dita del controllo,
con possibilità di incid enti o infortuni.
HAU62513
NOTAQuesto modello è equipaggiato con:
 un sensore dell’angolo di inclinazione
per arrestare il motore in caso di ribal-
tamento. In questo caso, il display in-
dica il codice di errore 30, ma questo
non è un malfunzionamento. Girare la
chiave su “ ” e poi su “ ” per can-
cellare il codice di errore. Se non lo si
fa, si impedisce al motore di avviarsi
nonostante il motore inizi a girare
quando si preme l’interruttore avvia-
mento.
 un sistema di spegnimento automati-
co motore. Il motore si spegne auto-
maticamente se lo si lascia al minimo
per 20 minuti. Se il motore si spegne,
premere semplicemente l’interruttore
avviamento per riavviare il motore.
HAU67610
Accensione del motoreAffinché il sistema d’interruzione circuito
accensione dia il consenso all’avviamento,
va soddisfatta una delle seguenti condizio-
ni:
 La trasmissione è in posizione di folle.
 La trasmissione è innestata su una
marcia con la leva frizione tirata ed il
cavalletto laterale alzato.
Vedere pagina 3-22 per maggiori in-
formazioni.
1. Girare la chiave su “ ” e verificare che l’interruttore arresto motore sia
su “ ”.
La spia guasto motore dovrebbe ac-
cendersi per pochi secondi, e poi spe-
gnersi. ATTENZIONE: Se la spia non
si spe gne, fare controllare il circuito
elettrico da un concessionario
Yamaha.
[HCAT1121]
La spia ABS deve accendersi quando
si porta il blocchetto di accensione in
posizione “ON” per poi spegnersi
quando si raggiunge una velocità di
almeno 10 km/h (6 mi/h).
ATTENZIONE
HCA17682
Se la spia ABS non si accen de e speg ne
come descritto sopra, ve dere pa gina 3-2
per il controllo del circuito della spia.
UB08H1H0.book Page 1 Friday, October 2, 2015 9:50 AM

Utilizzo e punti importanti relativi alla gui da
5-2
5
2. Mettere la trasmissione in posizione di
folle. La spia marcia in folle dovrebbe
accendersi. In caso negativo, far con-
trollare il circuito elettrico da un con-
cessionario Yamaha.
3. Accendere il motore premendo l’inter- ruttore avviamento.
Se il motore non si avvia, rilasciare l’in-
terruttore avviamento, attendere alcu-
ni secondi e poi riprovare. Ogni
tentativo di accensione deve essere il
più breve possibile per preservare la
batteria. Non tentare di far girare il mo-
tore per più di 10 secondi per ogni
tentativo.ATTENZIONE
HCA11043
Per allun gare al massimo la vita del mo-
tore, non accelerare bruscamente quan-
d o il motore è fre ddo!
HAU16673
Cambi di marciaCambiando, il pilota determina la potenza
del motore disponibile nelle diverse condi-
zioni di marcia: avviamento, accelerazione,
salite ecc.
Le posizioni del selettore cambio sono indi-
cate nell’illustrazione.NOTAPer mettere la trasmissione in posizione di
folle, premere diverse volte il pedale cam-
bio fino alla fine della sua corsa, e poi alzar-
lo leggermente.
ATTENZIONE
HCA10261
 Anche con il cambio in posizione di
folle, prose guire nella gui da per
inerzia a motore spento per lun ghi
perio di di tempo, e non trainare il
motociclo su d istanze lunghe. Il
cambio viene lubrificato corretta-
mente solo q uando il motore è in
funzione. Una lubrificazione insuffi-
ciente può d anneggiare il cambio.
 Usare sempre la frizione per cam-
biare le marce, per evitare di dan-
ne ggiare il motore, il cambio e d il
g ruppo trasmissione, che non sono
prog ettati per resistere allo shock
provocato dall’innesto forzato d i
una marcia.
HAU16682
Per mettersi in marcia e accelerare 1. Tirare la leva frizione per disinnestare la frizione.
2. Ingranare la prima marcia con la tra- smissione. La spia marcia in folle do-
vrebbe spegnersi.
3. Aprire gradualmente l’acceleratore e contemporaneamente rilasciare lenta-
mente la leva frizione.
1. Pedale cambio
2. Posizione di folle
1
1 2
2 3 4 5 6N
UB08H1H0.book Page 2 Friday, October 2, 2015 9:50 AM

Utilizzo e punti importanti relativi alla gui da
5-3
5
4. In corrispondenza dei punti di cambio
marce consigliati illustrati nella tabella
seguente, chiudere l’acceleratore e
contemporaneamente premere rapi-
damente la leva frizione.
5. Ingranare la seconda marcia con la trasmissione. (Ricordarsi di non met-
tere la trasmissione in posizione di fol-
le.)
6. Aprire parzialmente l’acceleratore e ri-
lasciare gradualmente la leva frizione.
7. Seguire la stessa procedura quando si cambia alla marcia superiore succes-
siva.NOTAQuando si cambiano le marce nelle normali
condizioni di funzionamento, utilizzare i
punti di cambio marce consigliati.
HAU58270
Per decelerare
1. Rilasciare l’acceleratore e azionare in modo uniforme entrambi i freni ante-
riore e posteriore per rallentare il mo-
tociclo.
2. In corrispondenza dei punti di cambio
marce consigliati illustrati nella tabella
seguente, cambiare a una marcia infe-
riore. 3. Quando il motociclo raggiunge 25
km/h (16 mi/h), il motore sta per fer-
marsi o gira in modo irregolare, pre-
mere la leva frizione , utilizzare i freni
per rallentare il motociclo e continuare
a scalare le marce secondo necessità.
4. Una volta che il motociclo si è fermato, la trasmissione può essere messa in
posizione di folle. La spia marcia in fol-
le dovrebbe accendersi, dopo di che
la leva frizione può essere rilasciata.
AVVERTENZA
HWA17380
Se si frena in mo do scorretto si ri-
schiano la per dita di controllo o di
trazione. Utilizzare sempre entram-
bi i freni, azionan doli in mo do uni-
forme.
 Verificare che il motociclo e il moto-
re abbiano rallentato a sufficienza
prima di scalare a una marcia infe-
riore. L’inserimento di una marcia
inferiore quand o la velocità del vei-
colo o il re gime di rotazione del mo-
tore è troppo elevata può causare la
per dita di trazione d ella ruota po-
steriore o man dare fuori g iri il moto-
re, con il rischio di per dita di controllo, inci
denti e lesioni. Si ri-
schia anche d i d anneggiare il moto-
re o il gruppo trasmissione.
HAU58280
Punti di cambio marce consi gliati
La tabella che segue illustra i punti di cam-
bio marce consigliati durante l’accelerazio-
ne e la decelerazione.
Punti di cambio alla marcia superio-
re: 1a → 2a: 20 km/h (12 mi/h)
2a → 3a: 30 km/h (19 mi/h)
3a → 4a: 40 km/h (25 mi/h)
4a → 5a: 50 km/h (31 mi/h)
5a → 6a: 60 km/h (37 mi/h)
Punti di cambio alla marcia inferio-
re: 6a → 5a: 45 km/h (28 mi/h)
5a → 4a: 35 km/h (22 mi/h)
4a → 3a: 25 km/h (16 mi/h)
UB08H1H0.book Page 3 Friday, October 2, 2015 9:50 AM

Utilizzo e punti importanti relativi alla gui da
5-4
5
HAU16842

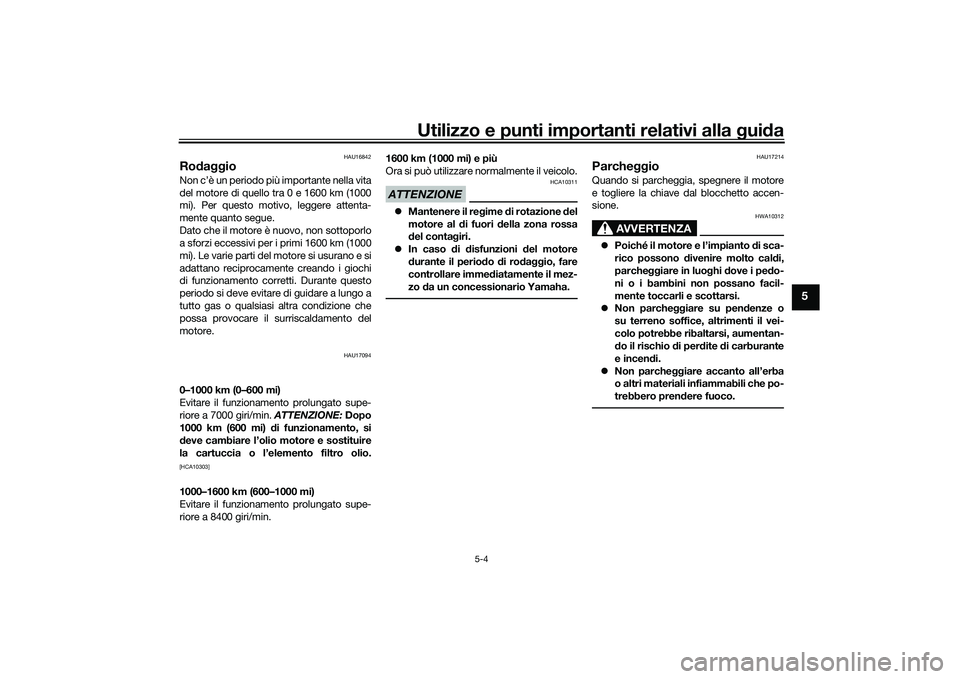

Ro daggioNon c’è un periodo più importante nella vita
del motore di quello tra 0 e 1600 km (1000
mi). Per questo motivo, leggere attenta-
mente quanto segue.
Dato che il motore è nuovo, non sottoporlo
a sforzi eccessivi per i primi 1600 km (1000
mi). Le varie parti del motore si usurano e si
adattano reciprocamente creando i giochi
di funzionamento corretti. Durante questo
periodo si deve evitare di guidare a lungo a
tutto gas o qualsiasi altra condizione che
possa provocare il surriscaldamento del
motore.
HAU17094
0–1000 km (0–600 mi)
Evitare il funzionamento prolungato supe-
riore a 7000 giri/min. ATTENZIONE: Dopo
1000 km (600 mi) di funzionamento, si
d eve cambiare l’olio motore e sostituire
la cartuccia o l’elemento filtro olio.[HCA10303]1000–1600 km (600–1000 mi)
Evitare il funzionamento prolungato supe-
riore a 8400 giri/min. 1600 km (1000 mi) e più
Ora si può utilizzare normalmente il veicolo.
ATTENZIONE
HCA10311

Mantenere il re gime di rotazione d el
motore al di fuori d ella zona rossa
d el conta giri.
 In caso d i disfunzioni del motore
d urante il perio do di ro daggio, fare
controllare imme diatamente il mez-
zo d a un concessionario Yamaha.
HAU17214
Parche ggioQuando si parcheggia, spegnere il motore
e togliere la chiave dal blocchetto accen-
sione.
AVVERTENZA
HWA10312
Poiché il motore e l’impianto d i sca-
rico possono divenire molto cal di,
parche ggiare in luo ghi dove i pe do-
ni o i bambini non possano facil-
mente toccarli e scottarsi.
 Non parche ggiare su pen denze o
su terreno soffice, altrimenti il vei-
colo potrebbe ribaltarsi, aumentan-
d o il rischio di per dite di carburante
e incen di.
 Non parche ggiare accanto all’erba
o altri materiali infiammabili che po-
trebbero pren dere fuoco.
UB08H1H0.book Page 4 Friday, October 2, 2015 9:50 AM

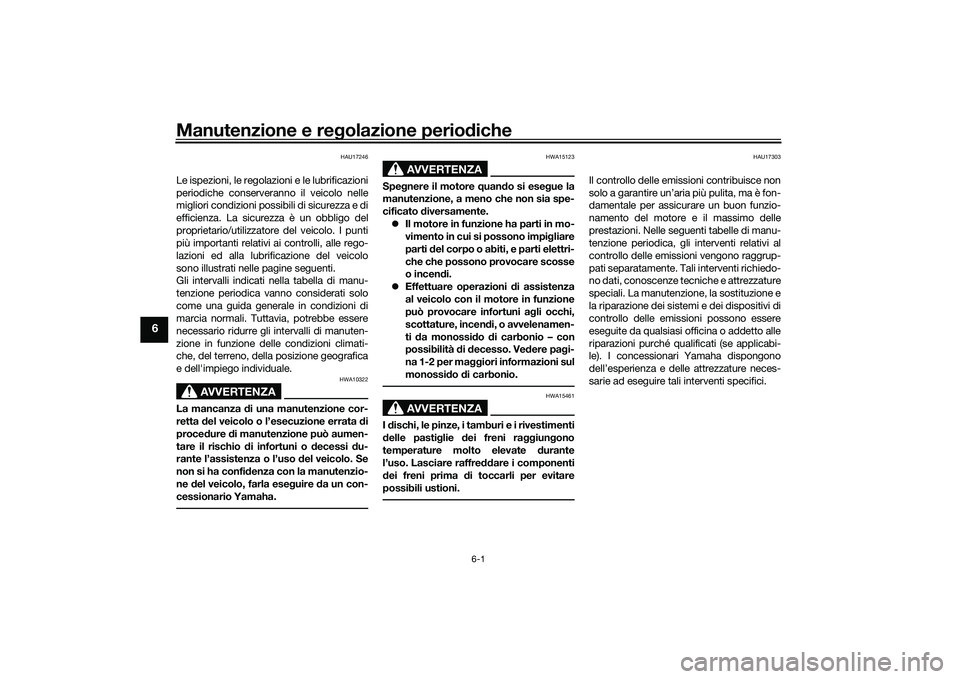

Manutenzione e regolazione perio diche
6-1
6
HAU17246
Le ispezioni, le regolazioni e le lubrificazioni
periodiche conserveranno il veicolo nelle
migliori condizioni possibili di sicurezza e di
efficienza. La sicurezza è un obbligo del
proprietario/utilizzatore del veicolo. I punti
più importanti relativi ai controlli, alle rego-
lazioni ed alla lubrificazione del veicolo
sono illustrati nelle pagine seguenti.
Gli intervalli indicati nella tabella di manu-
tenzione periodica vanno considerati solo
come una guida generale in condizioni di
marcia normali. Tuttavia, potrebbe essere
necessario ridurre gli intervalli di manuten-
zione in funzione delle condizioni climati-
che, del terreno, della posizione geografica
e dell'impiego individuale.
AVVERTENZA
HWA10322
La mancanza d i una manutenzione cor-
retta del veicolo o l’esecuzione errata di
proce dure di manutenzione può aumen-
tare il rischio di infortuni o d ecessi du-
rante l’assistenza o l’uso del veicolo. Se
non si ha confi denza con la manutenzio-
ne del veicolo, farla eseg uire da un con-
cessionario Yamaha.
AVVERTENZA
HWA15123
Spe gnere il motore q uando si ese gue la
manutenzione, a meno che non sia spe-
cificato diversamente.
 Il motore in funzione ha parti in mo-
vimento in cui si possono impi gliare
parti del corpo o abiti, e parti elettri-
che che possono provocare scosse
o incen di.
 Effettuare operazioni di assistenza
al veicolo con il motore in funzione
può provocare infortuni a gli occhi,
scottature, incen di, o avvelenamen-
ti da monossi do di carbonio – con
possibilità di d ecesso. Ved ere pagi-
na 1-2 per ma ggiori informazioni sul
monossi do d i carbonio.
AVVERTENZA
HWA15461
I d ischi, le pinze, i tamburi e i rivestimenti
d elle pasti glie dei freni raggiun gono
temperature molto elevate durante
l’uso. Lasciare raffre ddare i componenti
d ei freni prima d i toccarli per evitare
possibili ustioni.
HAU17303
Il controllo delle emissioni contribuisce non
solo a garantire un’aria più pulita, ma è fon-
damentale per assicurare un buon funzio-
namento del motore e il massimo delle
prestazioni. Nelle seguenti tabelle di manu-
tenzione periodica, gli interventi relativi al
controllo delle emissioni vengono raggrup-
pati separatamente. Tali interventi richiedo-
no dati, conoscenze tecniche e attrezzature
speciali. La manutenzione, la sostituzione e
la riparazione dei sistemi e dei dispositivi di
controllo delle emissioni possono essere
eseguite da qualsiasi officina o addetto alle
riparazioni purché qualificati (se applicabi-
le). I concessionari Yamaha dispongono
dell’esperienza e delle attrezzature neces-
sarie ad eseguire tali interventi specifici.
UB08H1H0.book Page 1 Friday, October 2, 2015 9:50 AM

Manutenzione e regolazione perio diche
6-2
6
HAUB1402

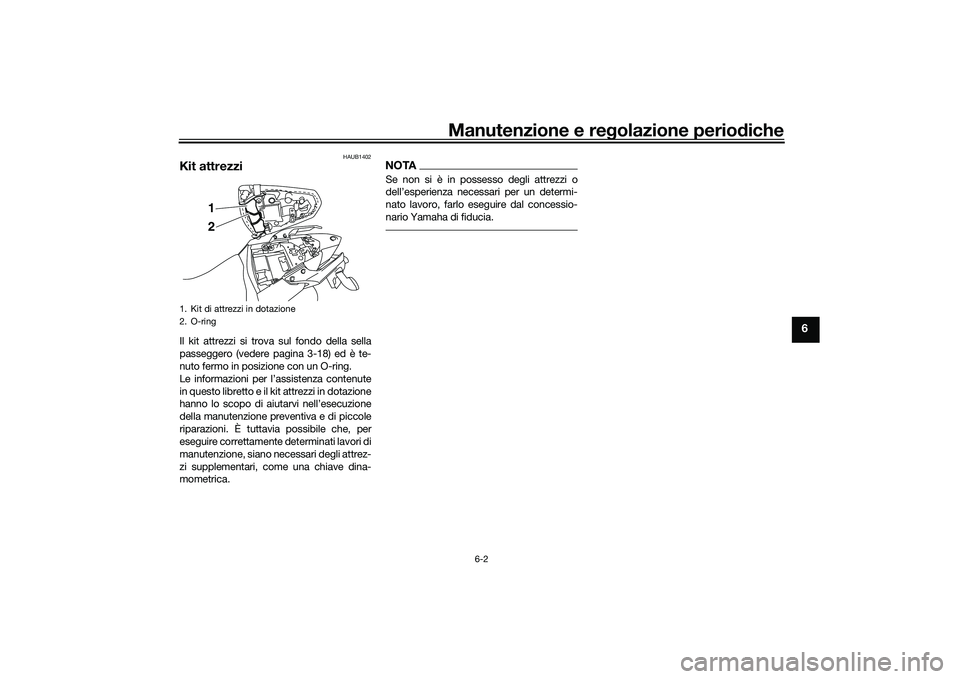

Kit attrezziIl kit attrezzi si trova sul fondo della sella
passeggero (vedere pagina 3-18) ed è te-
nuto fermo in posizione con un O-ring.
Le informazioni per l’ assistenza contenute
in questo libretto e il kit attrezzi in dotazione
hanno lo scopo di aiutarvi nell’esecuzione
della manutenzione preventiva e di piccole
riparazioni. È tuttavia possibile che, per
eseguire correttamente determinati lavori di
manutenzione, siano necessari degli attrez-
zi supplementari, come una chiave dina-
mometrica.
NOTASe non si è in possesso degli attrezzi o
dell’esperienza necessari per un determi-
nato lavoro, farlo eseguire dal concessio-
nario Yamaha di fiducia.
1. Kit di attrezzi in dotazione
2. O-ring
1
2
UB08H1H0.book Page 2 Friday, October 2, 2015 9:50 AM

Manutenzione e regolazione perio diche
6-3
6
HAU46862

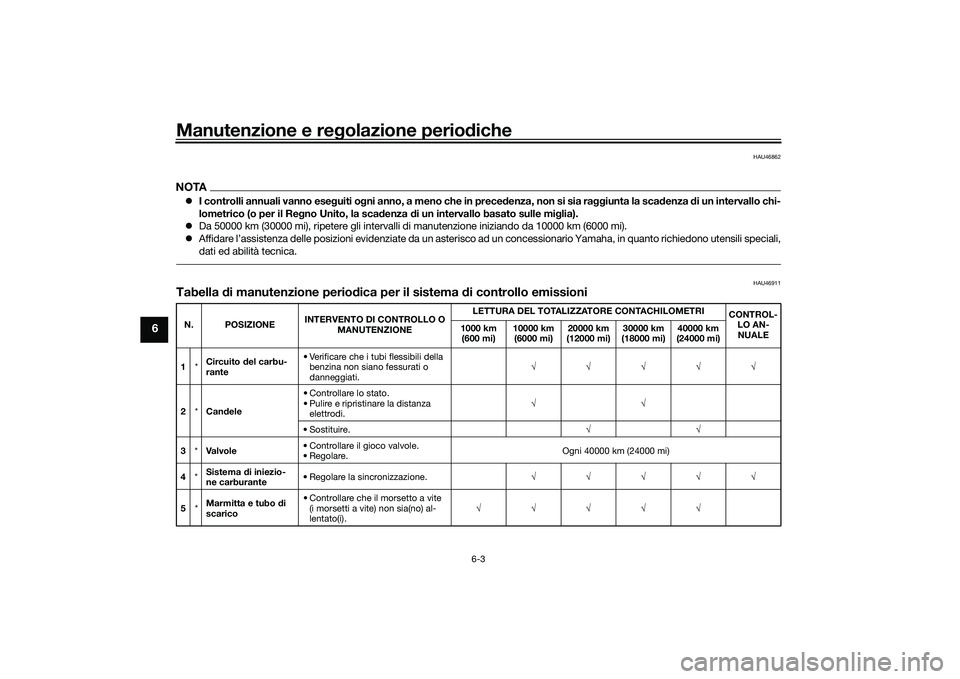

NOTA I controlli annuali vanno eseg uiti ogni anno, a meno che in prece denza, non si sia ra ggiunta la scadenza di un intervallo chi-
lometrico (o per il Re gno Unito, la sca denza di un intervallo basato sulle mi glia).
 Da 50000 km (30000 mi), ripetere gli intervalli di manutenzione iniziando da 10000 km (6000 mi).
 Affidare l’assistenza delle posizioni evidenziate da un asterisc o ad un concessionario Yamaha, in quanto richiedono utensili sp eciali,
dati ed abilità tecnica.
HAU46911
Tabella di manutenzione period ica per il sistema di controllo emissioniN. POSIZIONE INTERVENTO DI CONTROLLO O
MANUTENZIONE LETTURA DEL TOTALIZZATORE CONTACHILOMETRI
CONTROL-
LO AN-NUALE
1000 km
(600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)
1 *Circuito
del carbu-
rante • Verificare che i tubi flessibili della
benzina non siano fessurati o
danneggiati. √√√√√
2 *Can dele • Controllare lo stato.
• Pulire e ripristinare la distanza
elettrodi. √√
• Sostituire. √√
3 *Va l vo l e • Controllare il gioco valvole.
• Regolare.
Ogni 40000 km (24000 mi)
4 *Sistema
di iniezio-
ne carburante • Regolare la sincronizzazione.
√√√√√
5 *Marmitta e tubo
di
scarico • Controllare che il morsetto a vite
(i morsetti a vite) non sia(no) al-
lentato(i). √√√√√
UB08H1H0.book Page 3 Friday, October 2, 2015 9:50 AM

Manutenzione e regolazione perio diche
6-4
6

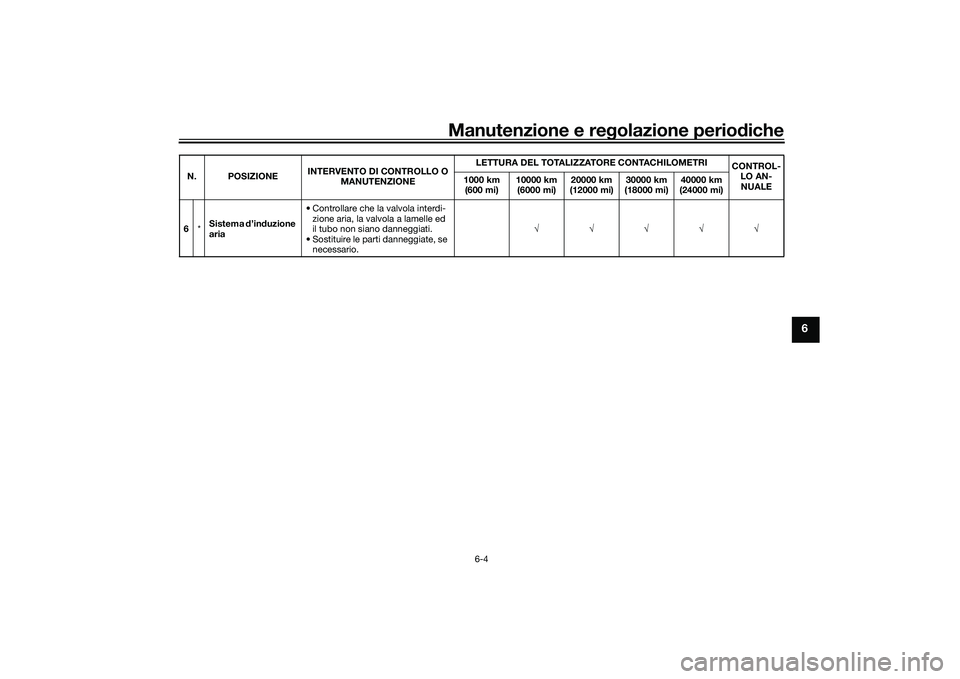

6 *Sistema
d’in duzione
aria • Controllare che la valvola interdi-
zione aria, la valvola a lamelle ed
il tubo non siano danneggiati.
• Sostituire le parti danneggiate, se necessario. √√√√√
N. POSIZIONE
INTERVENTO DI CONTROLLO O
MANUTENZIONE LETTURA DEL TOTALIZZATORE CONTACHILOMETRI
CONTROL-
LO AN-NUALE
1000 km
(600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)
UB08H1H0.book Page 4 Friday, October 2, 2015 9:50 AM

Manutenzione e regolazione perio diche
6-5
6
HAU1770M
Tabella manutenzione generale e lubrificazioneN. POSIZIONE INTERVENTO DI CONTROLLO O
MANUTENZIONE LETTURA DEL TOTALIZZATORE CONTACHILOMETRI
CONTROL-
LO AN-NUALE
1000 km
(600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)
1 Elemento
del filtro
d ell’aria • Sostituire.
√√
2 Tubetto ispezione
cassa filtro •Pulire.
√√√√√
3Frizione • Controllare il funzionamento.
• Regolare.
√√√√√
4 *Freno anteriore • Controllare il funzionamento, il li-
vello del liquido e l’assenza di
perdite nel veicolo. √√√√√√
• Sostituire le pastiglie dei freni. Se consumate fino al limite
5 *Freno posteriore • Controllare il funzionamento, il li-
vello del liquido e l’assenza di
perdite nel veicolo. √√√√√√
• Sostituire le pastiglie dei freni. Se consumate fino al limite
6 *Tu b i f r e n i • Controllare se vi sono fessurazio-
ni o danneggiamenti.
• Controllare che la posa e il ser- raggio siano corretti. √√√√√
• Sostituire. Ogni 4 anni
7 *Liqui do freni • Cambiare. Ogni 2 anni
8 *Ruote • Controllare il disassamento e
danneggiamenti. √√√√
UB08H1H0.book Page 5 Friday, October 2, 2015 9:50 AM
