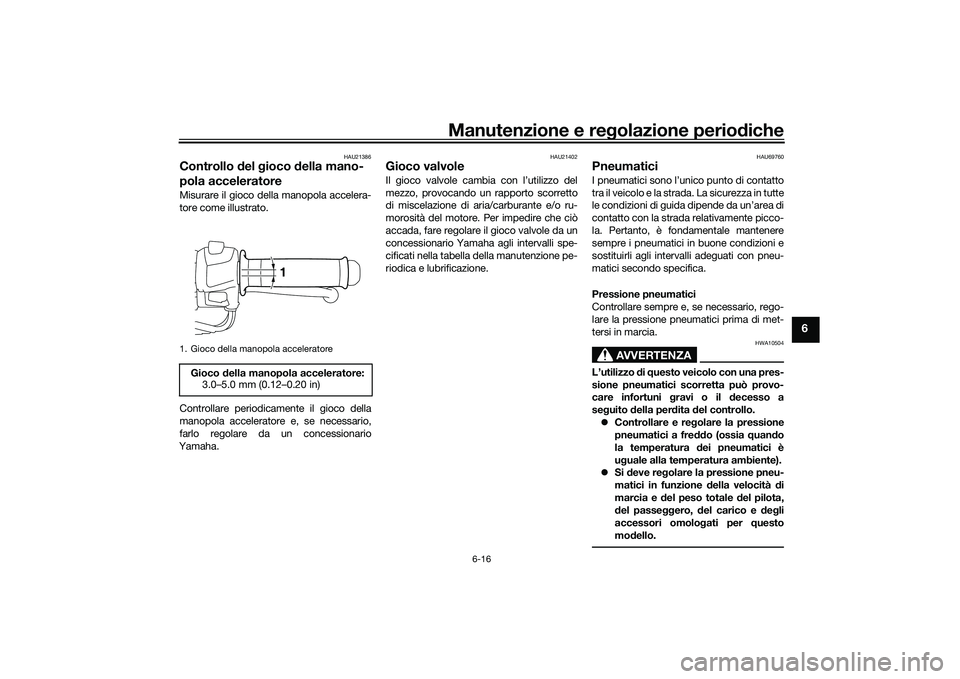

Manutenzione e regolazione perio diche
6-16
6
HAU21386
Controllo del gioco della mano-
pola acceleratoreMisurare il gioco della manopola accelera-
tore come illustrato.
Controllare periodicamente il gioco della
manopola acceleratore e, se necessario,
farlo regolare da un concessionario
Yamaha.
HAU21402
Gioco valvoleIl gioco valvole cambia con l’utilizzo del
mezzo, provocando un rapporto scorretto
di miscelazione di aria/carburante e/o ru-
morosità del motore. Per impedire che ciò
accada, fare regolare il gioco valvole da un
concessionario Yamaha agli intervalli spe-
cificati nella tabella della manutenzione pe-
riodica e lubrificazione.
HAU69760
PneumaticiI pneumatici sono l’unico punto di contatto
tra il veicolo e la strada. La sicurezza in tutte
le condizioni di guida dipende da un’area di
contatto con la strada relativamente picco-
la. Pertanto, è fondamentale mantenere
sempre i pneumatici in buone condizioni e
sostituirli agli intervalli adeguati con pneu-
matici secondo specifica.
Pressione pneumatici
Controllare sempre e, se necessario, rego-
lare la pressione pneumatici prima di met-
tersi in marcia.
AVVERTENZA
HWA10504
L’utilizzo di q uesto veicolo con una pres-
sione pneumatici scorretta può provo-
care infortuni gravi o il d ecesso a
se guito della per dita del controllo.
 Controllare e re golare la pressione
pneumatici a fre ddo (ossia quand o
la temperatura dei pneumatici è
u g uale alla temperatura ambiente).
 Si deve re golare la pressione pneu-
matici in funzione della velocità di
marcia e d el peso totale d el pilota,
d el passe ggero, del carico e deg li
accessori omolo gati per questo
mo dello.
1. Gioco della manopola acceleratoreGioco della manopola acceleratore:
3.0–5.0 mm (0.12–0.20 in)
1
UB08H1H0.book Page 16 Friday, October 2, 2015 9:50 AM

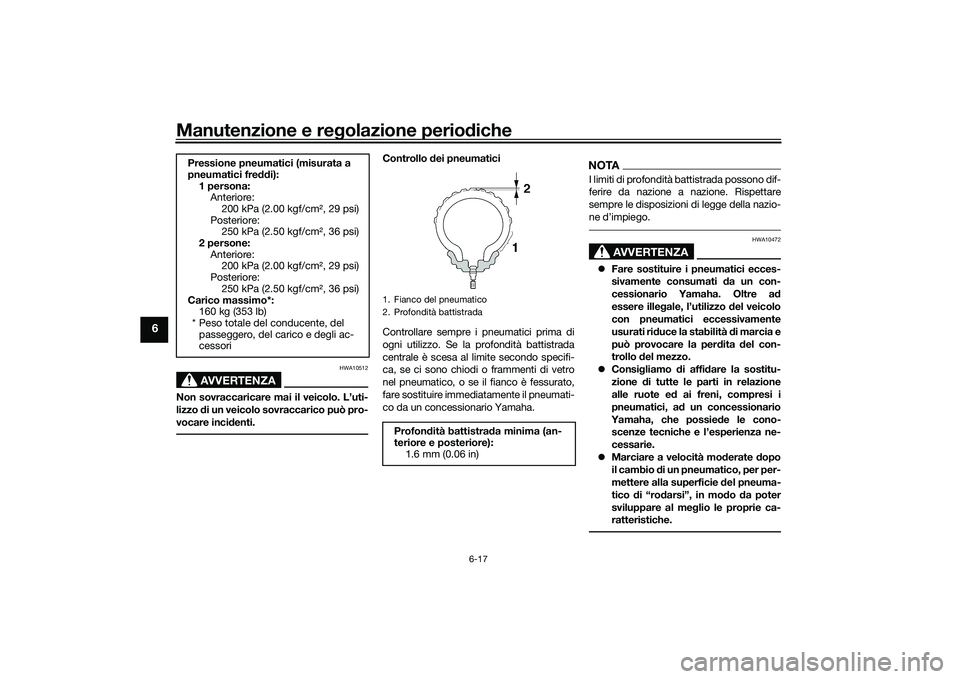

Manutenzione e regolazione perio diche
6-17
6
AVVERTENZA
HWA10512
Non sovraccaricare mai il veicolo. L’uti-
lizzo di un veicolo sovraccarico può pro-
vocare inci denti.
Controllo dei pneumatici
Controllare sempre i pneumatici prima di
ogni utilizzo. Se la profondità battistrada
centrale è scesa al limite secondo specifi-
ca, se ci sono chiodi o frammenti di vetro
nel pneumatico, o se il fianco è fessurato,
fare sostituire immediatamente il pneumati-
co da un concessionario Yamaha.
NOTAI limiti di profondità battistrada possono dif-
ferire da nazione a nazione. Rispettare
sempre le disposizioni di legge della nazio-
ne d’impiego.
AVVERTENZA
HWA10472
 Fare sostituire i pneumatici ecces-
sivamente consumati d a un con-
cessionario Yamaha. Oltre a d
essere ille gale, l’utilizzo del veicolo
con pneumatici eccessivamente
usurati ri duce la stabilità d i marcia e
può provocare la per dita del con-
trollo del mezzo.
 Consi gliamo di affi dare la sostitu-
zione di tutte le parti in relazione
alle ruote e d ai freni, compresi i
pneumatici, a d un concessionario
Yamaha, che possied e le cono-
scenze tecniche e l’esperienza ne-
cessarie.
 Marciare a velocità mo derate dopo
il cambio d i un pneumatico, per per-
mettere alla superficie del pneuma-
tico di “ro darsi”, in mo do da poter
sviluppare al me glio le proprie ca-
ratteristiche.
Pressione pneumatici (misurata a
pneumatici fre ddi):
1 persona: Anteriore:200 kPa (2.00 kgf/cm2, 29 psi)
Posteriore: 250 kPa (2.50 kgf/cm2, 36 psi)
2 persone:
Anteriore:200 kPa (2.00 kgf/cm2, 29 psi)
Posteriore:
250 kPa (2.50 kgf/cm2, 36 psi)
Carico massimo*: 160 kg (353 lb)
* Peso totale del conducente, del passeggero, del carico e degli ac-
cessori
1. Fianco del pneumatico
2. Profondità battistradaProfon dità battistrad a minima (an-
teriore e posteriore): 1.6 mm (0.06 in)
UB08H1H0.book Page 17 Friday, October 2, 2015 9:50 AM

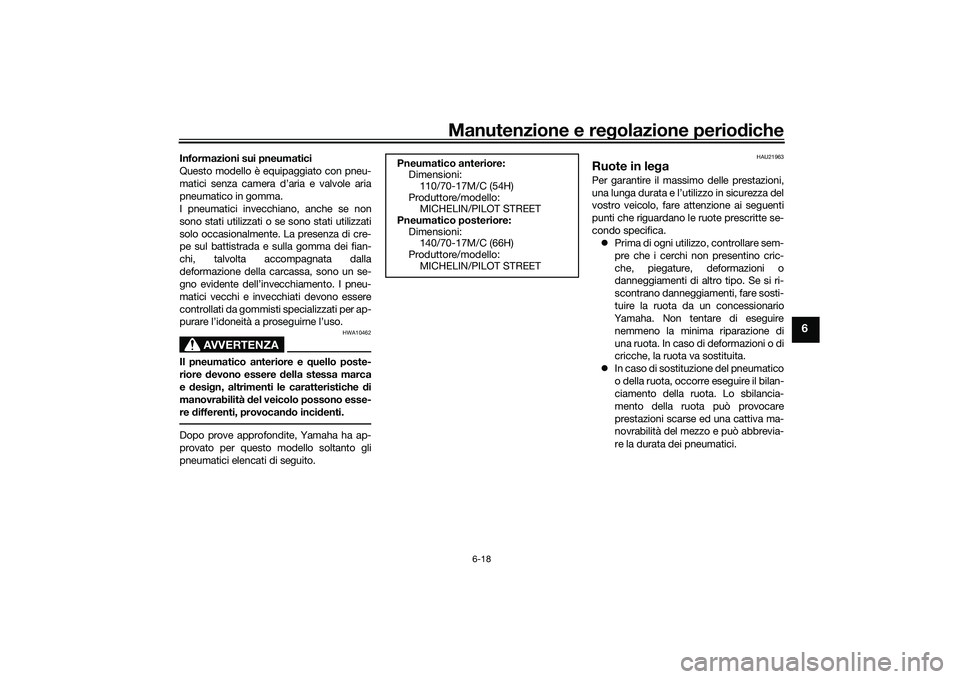

Manutenzione e regolazione perio diche
6-18
6
Informazioni sui pneumatici
Questo modello è equipaggiato con pneu-
matici senza camera d’aria e valvole aria
pneumatico in gomma.
I pneumatici invecchiano, anche se non
sono stati utilizzati o se sono stati utilizzati
solo occasionalmente. La presenza di cre-
pe sul battistrada e sulla gomma dei fian-
chi, talvolta accompagnata dalla
deformazione della carcassa, sono un se-
gno evidente dell’invecchiamento. I pneu-
matici vecchi e invecchiati devono essere
controllati da gommisti specializzati per ap-
purare l’idoneità a proseguirne l’uso.
AVVERTENZA
HWA10462
Il pneumatico anteriore e quello poste-
riore devono essere della stessa marca
e desi gn, altrimenti le caratteristiche di
manovrabilità del veicolo possono esse-
re differenti, provocan do inci denti.Dopo prove approfondite, Yamaha ha ap-
provato per questo modello soltanto gli
pneumatici elencati di seguito.
HAU21963
Ruote in le gaPer garantire il massimo delle prestazioni,
una lunga durata e l’utilizzo in sicurezza del
vostro veicolo, fare attenzione ai seguenti
punti che riguardano le ruote prescritte se-
condo specifica.
 Prima di ogni utilizzo, controllare sem-
pre che i cerchi non presentino cric-
che, piegature, deformazioni o
danneggiamenti di altro tipo. Se si ri-
scontrano danneggiamenti, fare sosti-
tuire la ruota da un concessionario
Yamaha. Non tentare di eseguire
nemmeno la minima riparazione di
una ruota. In caso di deformazioni o di
cricche, la ruota va sostituita.
 In caso di sostituzione del pneumatico
o della ruota, occorre eseguire il bilan-
ciamento della ruota. Lo sbilancia-
mento della ruota può provocare
prestazioni scarse ed una cattiva ma-
novrabilità del mezzo e può abbrevia-
re la durata dei pneumatici.
Pneumatico anteriore:
Dimensioni:
110/70-17M/C (54H)
Produttore/modello: MICHELIN/PILOT STREET
Pneumatico posteriore: Dimensioni:140/70-17M/C (66H)
Produttore/modello: MICHELIN/PILOT STREET
UB08H1H0.book Page 18 Friday, October 2, 2015 9:50 AM

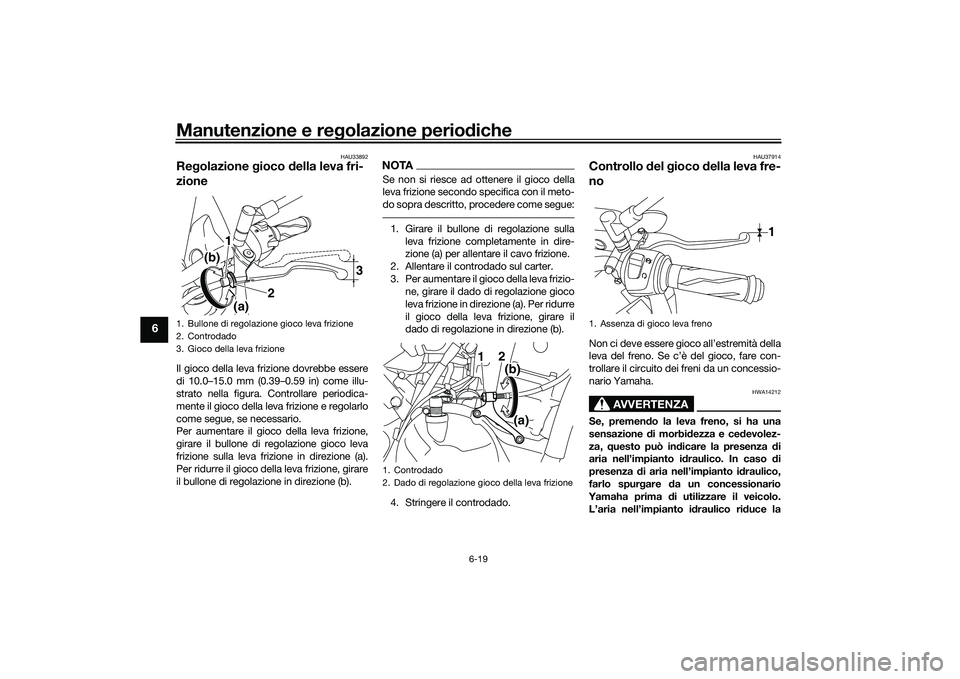

Manutenzione e regolazione perio diche
6-19
6
HAU33892
Re golazione gioco della leva fri-
zioneIl gioco della leva frizione dovrebbe essere
di 10.0–15.0 mm (0.39–0.59 in) come illu-
strato nella figura. Controllare periodica-
mente il gioco della leva frizione e regolarlo
come segue, se necessario.
Per aumentare il gioco della leva frizione,
girare il bullone di regolazione gioco leva
frizione sulla leva frizione in direzione (a).
Per ridurre il gioco della leva frizione, girare
il bullone di regolazione in direzione (b).
NOTASe non si riesce ad ottenere il gioco della
leva frizione secondo specifica con il meto-
do sopra descritto, procedere come segue:1. Girare il bullone di regolazione sulla
leva frizione completamente in dire-
zione (a) per allentare il cavo frizione.
2. Allentare il controdado sul carter.
3. Per aumentare il gioco della leva frizio- ne, girare il dado di regolazione gioco
leva frizione in direzione (a). Per ridurre
il gioco della leva frizione, girare il
dado di regolazione in direzione (b).
4. Stringere il controdado.
HAU37914
Controllo del gioco della leva fre-
noNon ci deve essere gioco all’estremità della
leva del freno. Se c’è del gioco, fare con-
trollare il circuito dei freni da un concessio-
nario Yamaha.
AVVERTENZA
HWA14212
Se, premen do la leva freno, si ha una
sensazione di morbid ezza e ce devolez-
za, questo può in dicare la presenza di
aria nell’impianto i draulico. In caso di
presenza di aria nell’impianto i draulico,
farlo spur gare da un concessionario
Yamaha prima di utilizzare il veicolo.
L’aria nell’impianto i draulico rid uce la
1. Bullone di regolazione gioco leva frizione
2. Controdado
3. Gioco della leva frizione
3
(a)
1
2
(b)
1. Controdado
2. Dado di regolazione gioco della leva frizione
2(b)(a)
1
1. Assenza di gioco leva freno
1
UB08H1H0.book Page 19 Friday, October 2, 2015 9:50 AM

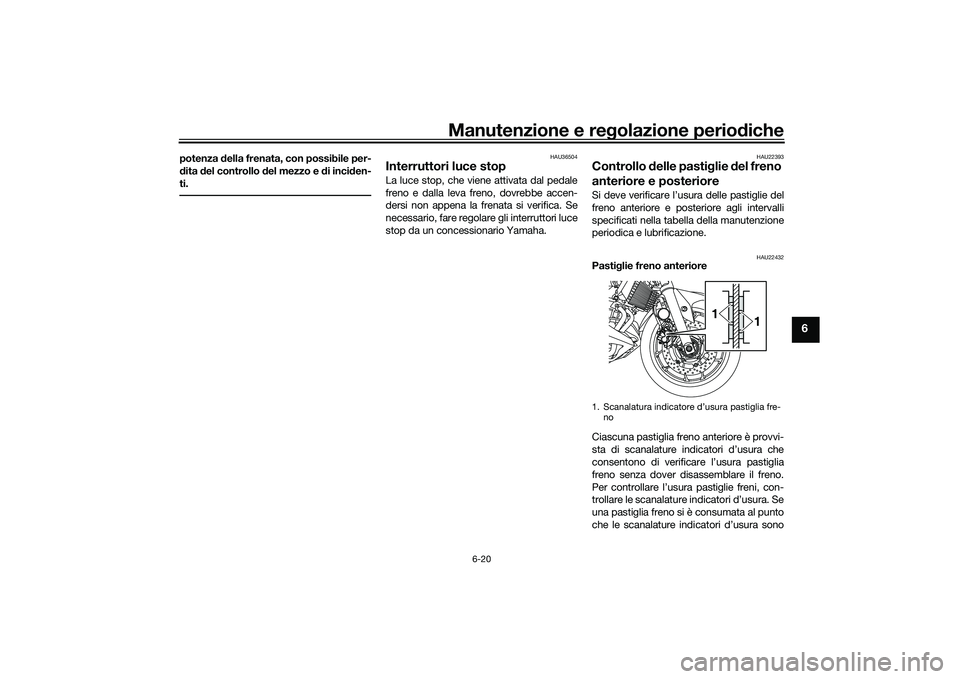

Manutenzione e regolazione perio diche
6-20
6
potenza della frenata, con possibile per-
d ita del controllo del mezzo e di incid en-
ti.
HAU36504
Interruttori luce stopLa luce stop, che viene attivata dal pedale
freno e dalla leva freno, dovrebbe accen-
dersi non appena la frenata si verifica. Se
necessario, fare regolare gli interruttori luce
stop da un concessionario Yamaha.
HAU22393
Controllo delle pasti glie del freno
anteriore e posterioreSi deve verificare l’usura delle pastiglie del
freno anteriore e posteriore agli intervalli
specificati nella tabella della manutenzione
periodica e lubrificazione.
HAU22432
Pasti glie freno anteriore
Ciascuna pastiglia freno anteriore è provvi-
sta di scanalature indicatori d’usura che
consentono di verificare l’usura pastiglia
freno senza dover disassemblare il freno.
Per controllare l’usura pastiglie freni, con-
trollare le scanalature indicatori d’usura. Se
una pastiglia freno si è consumata al punto
che le scanalature indicatori d’usura sono1. Scanalatura indicatore d’usura pastiglia fre- no
1
1
UB08H1H0.book Page 20 Friday, October 2, 2015 9:50 AM

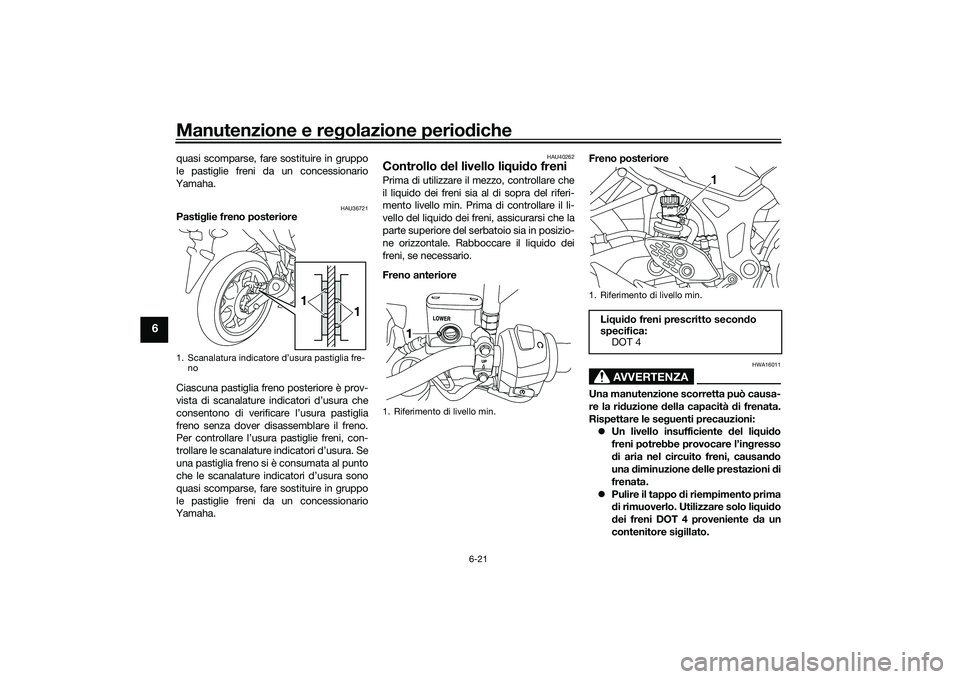

Manutenzione e regolazione perio diche
6-21
6
quasi scomparse, fare sostituire in gruppo
le pastiglie freni da un concessionario
Yamaha.
HAU36721
Pasti glie freno posteriore
Ciascuna pastiglia freno posteriore è prov-
vista di scanalature indicatori d’usura che
consentono di verificare l’usura pastiglia
freno senza dover disassemblare il freno.
Per controllare l’usura pastiglie freni, con-
trollare le scanalature indicatori d’usura. Se
una pastiglia freno si è consumata al punto
che le scanalature indicatori d’usura sono
quasi scomparse, fare sostituire in gruppo
le pastiglie freni da un concessionario
Yamaha.
HAU40262
Controllo del livello li qui do freniPrima di utilizzare il mezzo, controllare che
il liquido dei freni sia al di sopra del riferi-
mento livello min. Prima di controllare il li-
vello del liquido dei freni, assicurarsi che la
parte superiore del serbatoio sia in posizio-
ne orizzontale. Rabboccare il liquido dei
freni, se necessario.
Freno anteriore Freno posteriore
AVVERTENZA
HWA16011
Una manutenzione scorretta può causa-
re la rid
uzione della capacità di frenata.
Rispettare le se guenti precauzioni:
 Un livello insufficiente del li qui do
freni potrebbe provocare l’in gresso
d i aria nel circuito freni, causan do
una diminuzione delle prestazioni di
frenata.
 Pulire il tappo di riempimento prima
d i rimuoverlo. Utilizzare solo li qui do
d ei freni DOT 4 proveniente da un
contenitore si gillato.
1. Scanalatura indicatore d’usura pastiglia fre-
no
1 1
1. Riferimento di livello min.
1
1. Riferimento di livello min.Liqui do freni prescritto secon do
specifica: DOT 4
1
UB08H1H0.book Page 21 Friday, October 2, 2015 9:50 AM

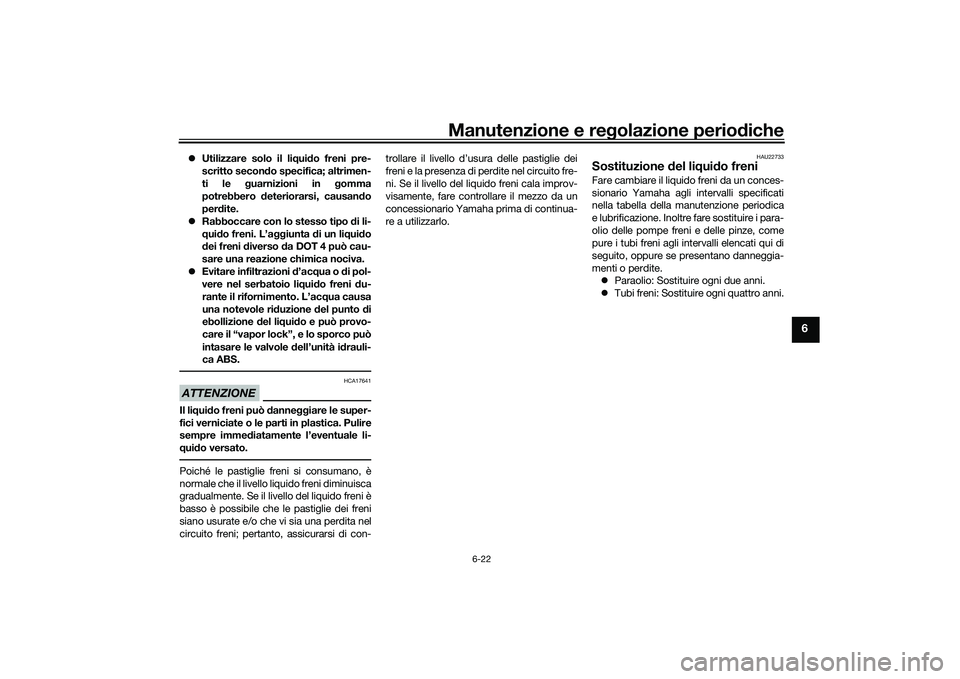

Manutenzione e regolazione perio diche
6-22
6
 Utilizzare solo il li qui do freni pre-
scritto secon do specifica; altrimen-
ti le g uarnizioni in g omma
potrebbero deteriorarsi, causan do
per dite.
 Rabboccare con lo stesso tipo di li-
q ui do freni. L’a ggiunta di un li qui do
d ei freni diverso da DOT 4 può cau-
sare una reazione chimica nociva.
 Evitare infiltrazioni d’ac qua o di pol-
vere nel serbatoio li qui do freni du-
rante il rifornimento. L’ac qua causa
una notevole ri duzione del punto d i
ebollizione del li qui do e può provo-
care il “vapor lock”, e lo sporco può
intasare le valvole dell’unità id rauli-
ca ABS.ATTENZIONE
HCA17641
Il li qui do freni può d anneggiare le super-
fici verniciate o le parti in plastica. Pulire
sempre imme diatamente l’eventuale li-
q ui do versato.Poiché le pastiglie freni si consumano, è
normale che il livello liquido freni diminuisca
gradualmente. Se il livello del liquido freni è
basso è possibile che le pastiglie dei freni
siano usurate e/o che vi sia una perdita nel
circuito freni; pertanto, assicurarsi di con- trollare il livello d’usura delle pastiglie dei
freni e la presenza di perdite nel circuito fre-
ni. Se il livello del liquido freni cala improv-
visamente, fare controllare il mezzo da un
concessionario Yamaha prima di continua-
re a utilizzarlo.
HAU22733
Sostituzione
del liq uido freniFare cambiare il liquido freni da un conces-
sionario Yamaha agli intervalli specificati
nella tabella della ma nutenzione periodica
e lubrificazione. Inoltre fare sostituire i para-
olio delle pompe freni e delle pinze, come
pure i tubi freni agli intervalli elencati qui di
seguito, oppure se presentano danneggia-
menti o perdite.  Paraolio: Sostituire ogni due anni.
 Tubi freni: Sostituire ogni quattro anni.
UB08H1H0.book Page 22 Friday, October 2, 2015 9:50 AM

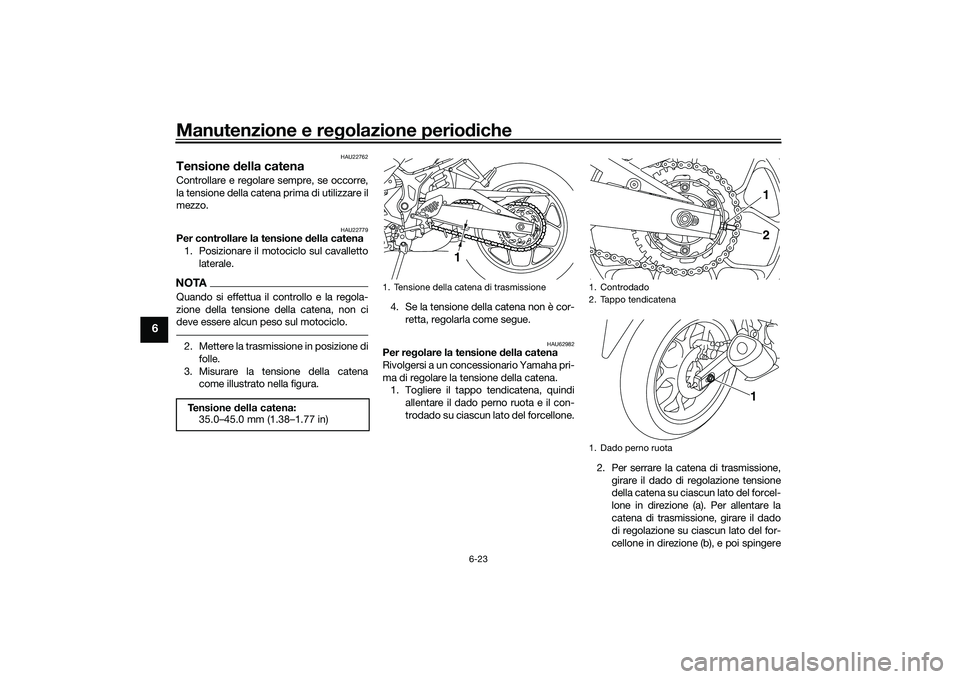

Manutenzione e regolazione perio diche
6-23
6
HAU22762
Tensione della catenaControllare e regolare sempre, se occorre,
la tensione della catena prima di utilizzare il
mezzo.
HAU22779
Per controllare la tensione della catena
1. Posizionare il motociclo sul cavalletto laterale.NOTAQuando si effettua il controllo e la regola-
zione della tensione della catena, non ci
deve essere alcun peso sul motociclo.2. Mettere la trasmissione in posizione di
folle.
3. Misurare la tensione della catena come illustrato nella figura. 4. Se la tensione della catena non è cor-
retta, regolarla come segue.
HAU62982
Per re golare la tensione della catena
Rivolgersi a un concessionario Yamaha pri-
ma di regolare la tensione della catena. 1. Togliere il tappo tendicatena, quindi
allentare il dado perno ruota e il con-
trodado su ciascun lato del forcellone.
2. Per serrare la catena di trasmissione,girare il dado di regolazione tensione
della catena su ciascun lato del forcel-
lone in direzione (a). Per allentare la
catena di trasmissione, girare il dado
di regolazione su ciascun lato del for-
cellone in direzione (b), e poi spingere
Te n s i o n e
della catena:
35.0–45.0 mm (1.38–1.77 in)1. Tensione della catena di trasmissione
1
1. Controdado
2. Tappo tendicatena
1. Dado perno ruota
12
1
UB08H1H0.book Page 23 Friday, October 2, 2015 9:50 AM

Manutenzione e regolazione perio diche
6-24
6

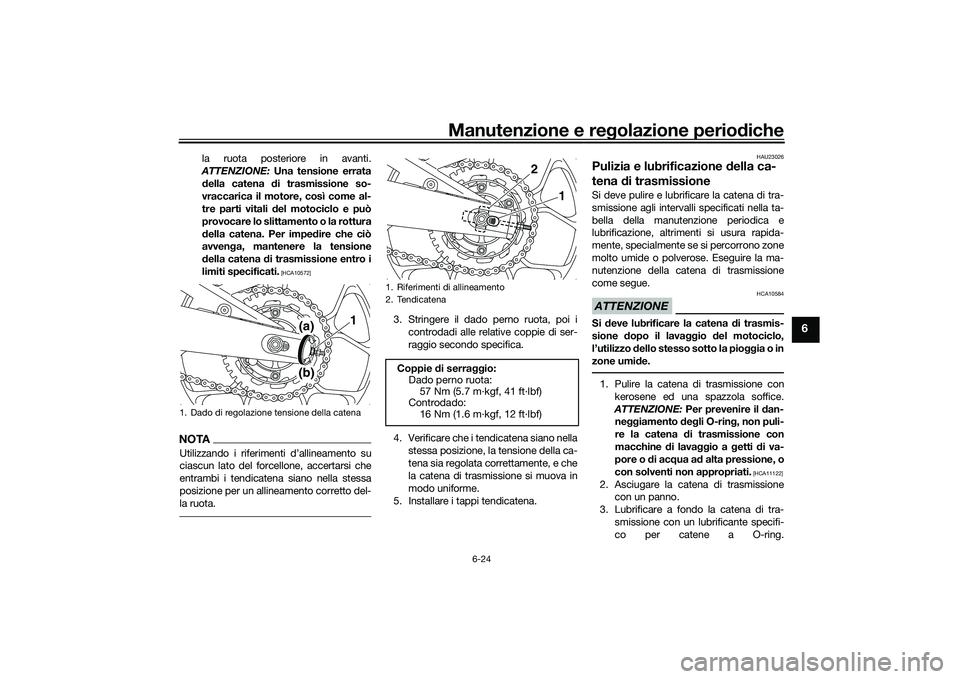

la ruota posteriore in avanti.
ATTENZIONE: Una tensione errata d ella catena d i trasmissione so-
vraccarica il motore, così come al-
tre parti vitali d el motociclo e può
provocare lo slittamento o la rottura
d ella catena. Per impe dire che ciò
avven ga, mantenere la tensione
d ella catena di trasmissione entro i
limiti specificati.
[HCA10572]
NOTAUtilizzando i riferimenti d’allineamento su
ciascun lato del forcellone, accertarsi che
entrambi i tendicatena siano nella stessa
posizione per un allineamento corretto del-
la ruota.
3. Stringere il dado perno ruota, poi i controdadi alle relative coppie di ser-
raggio secondo specifica.
4. Verificare che i tendicatena siano nella stessa posizione, la tensione della ca-
tena sia regolata correttamente, e che
la catena di trasmissione si muova in
modo uniforme.
5. Installare i tappi tendicatena.
HAU23026
Pulizia e lubrificazione d ella ca-
tena di trasmissioneSi deve pulire e lubrific are la catena di tra-
smissione agli intervalli specificati nella ta-
bella della manutenzione periodica e
lubrificazione, altrimen ti si usura rapida-
mente, specialmente se si percorrono zone
molto umide o polverose. Eseguire la ma-
nutenzione della catena di trasmissione
come segue.ATTENZIONE
HCA10584
Si deve lubrificare la catena di trasmis-
sione dopo il lava ggio del motociclo,
l’utilizzo dello stesso sotto la pio ggia o in
zone umi de.1. Pulire la catena di trasmissione con
kerosene ed una spazzola soffice.
ATTENZIONE: Per prevenire il dan-
ne ggiamento deg li O-rin g, non puli-
re la catena di trasmissione con
macchine di lava ggio a g etti di va-
pore o di ac qua a d alta pressione, o
con solventi non appropriati.
[HCA11122]
2. Asciugare la catena di trasmissione con un panno.
3. Lubrificare a fondo la catena di tra- smissione con un lubrificante specifi-
co per catene a O-ring.
1. Dado di regolazione tensione della catena
1
(a)(b)
1. Riferimenti di allineamento
2. Tendicatena
Coppie di serra ggio:
Dado perno ruota:
57 Nm (5.7 m·kgf, 41 ft·lbf)
Controdado: 16 Nm (1.6 m·kgf, 12 ft·lbf)
1
2
UB08H1H0.book Page 24 Friday, October 2, 2015 9:50 AM

Manutenzione e regolazione perio diche
6-25
6

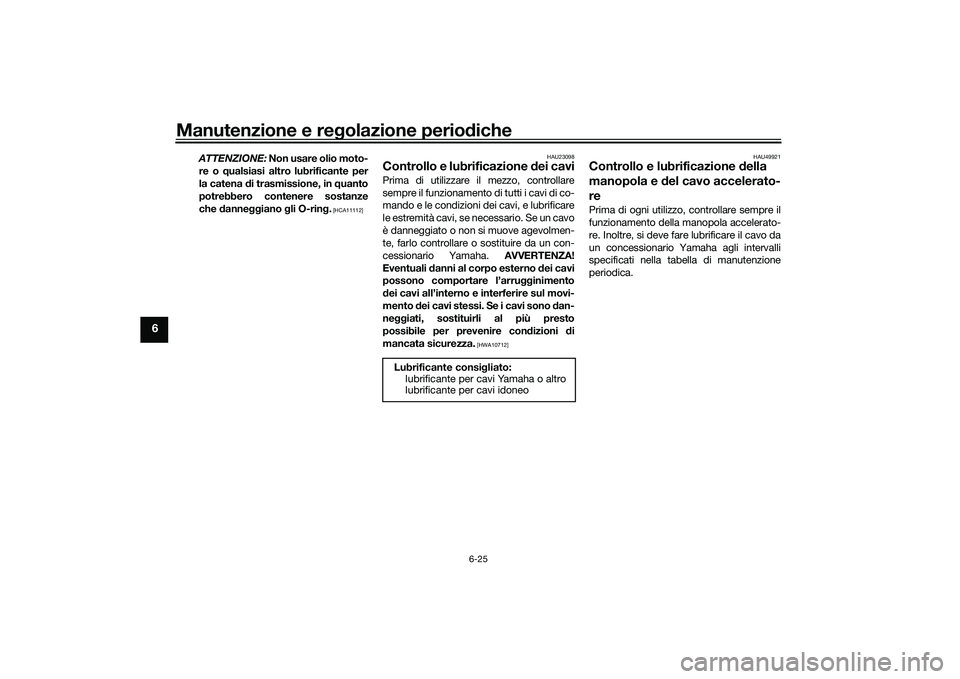

ATTENZIONE: Non usare olio moto-
re o q ualsiasi altro lubrificante per
la catena di trasmissione, in quanto
potrebbero contenere sostanze
che danne ggiano gli O-rin g.
[HCA11112] HAU23098
Controllo e lubrificazione
dei caviPrima di utilizzare il mezzo, controllare
sempre il funzionamento di tutti i cavi di co-
mando e le condizioni dei cavi, e lubrificare
le estremità cavi, se necessario. Se un cavo
è danneggiato o non si muove agevolmen-
te, farlo controllare o sostituire da un con-
cessionario Yamaha. AVVERTENZA!
Eventuali danni al corpo esterno dei cavi
possono comportare l’arru gginimento
d ei cavi all’interno e interferire sul movi-
mento dei cavi stessi. Se i cavi sono dan-
ne ggiati, sostituirli al più presto
possibile per prevenire con dizioni di
mancata sicurezza.
[HWA10712] HAU49921
Controllo e lubrificazione
della
manopola e del cavo accelerato-
rePrima di ogni utilizzo, controllare sempre il
funzionamento della manopola accelerato-
re. Inoltre, si deve fare lubrificare il cavo da
un concessionario Yamaha agli intervalli
specificati nella tabella di manutenzione
periodica.
Lubrificante consi gliato:
lubrificante per cavi Yamaha o altro
lubrificante per cavi idoneo
UB08H1H0.book Page 25 Friday, October 2, 2015 9:50 AM
