Entretien périodique et réglage
6-16
6
FAU21386

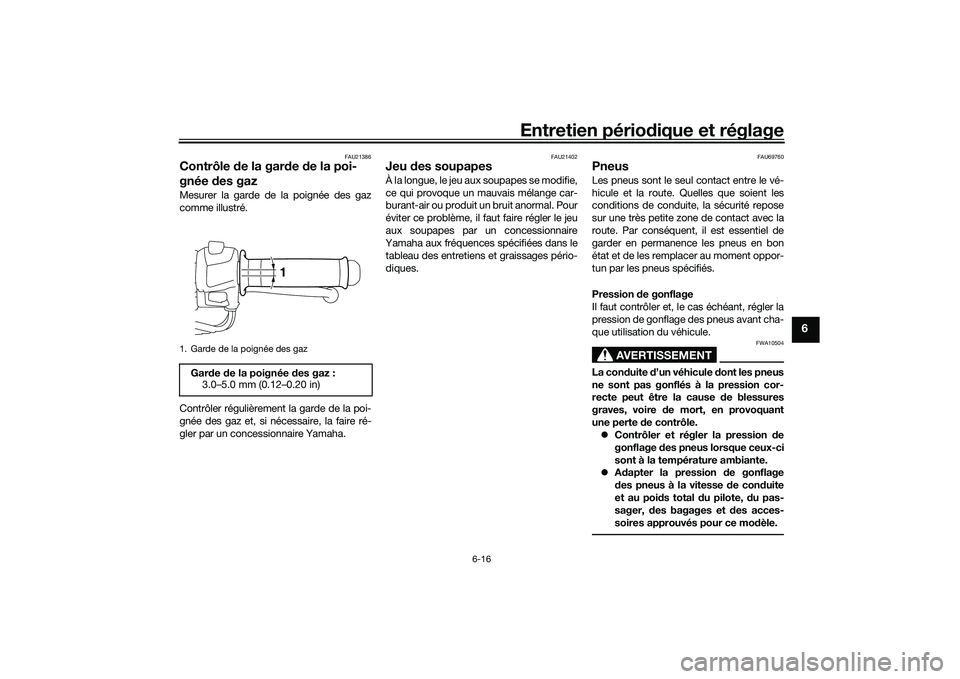

Contrôle de la gar de de la poi-
gnée des gazMesurer la garde de la poignée des gaz
comme illustré.
Contrôler régulièrement la garde de la poi-
gnée des gaz et, si nécessaire, la faire ré-
gler par un concessionnaire Yamaha.
FAU21402
Jeu des soupapesÀ la longue, le jeu aux soupapes se modifie,
ce qui provoque un mauvais mélange car-
burant-air ou produit un bruit anormal. Pour
éviter ce problème, il faut faire régler le jeu
aux soupapes par un concessionnaire
Yamaha aux fréquences spécifiées dans le
tableau des entretiens et graissages pério-
diques.
FAU69760
PneusLes pneus sont le seul contact entre le vé-
hicule et la route. Quelles que soient les
conditions de conduite, la sécurité repose
sur une très petite zone de contact avec la
route. Par conséquent, il est essentiel de
garder en permanence les pneus en bon
état et de les remplacer au moment oppor-
tun par les pneus spécifiés.
Pression d e gonflage
Il faut contrôler et, le cas échéant, régler la
pression de gonflage des pneus avant cha-
que utilisation du véhicule.
AVERTISSEMENT
FWA10504
La cond uite d’un véhicule d ont les pneus
ne sont pas gonflés à la pression cor-
recte peut être la cause de blessures
graves, voire d e mort, en provoquant
une perte d e contrôle.
 Contrôler et régler la pression de
gonflage des pneus lorsque ceux-ci
sont à la température ambiante.
 Adapter la pression d e gonflage
d es pneus à la vitesse de con duite
et au poi ds total d u pilote, d u pas-
sager, des bagages et des acces-
soires approuvés pour ce mo dèle.
1. Garde de la poignée des gazGar de de la poignée des gaz :
3.0–5.0 mm (0.12–0.20 in)
1
UB08F1F0.book Page 16 Friday, October 2, 2015 9:39 AM

Entretien périodique et réglage
6-17
6
AVERTISSEMENT
FWA10512
Ne jamais surcharger le véhicule. La
con duite d’un véhicule surchargé peut
être la cause d’un acci dent.

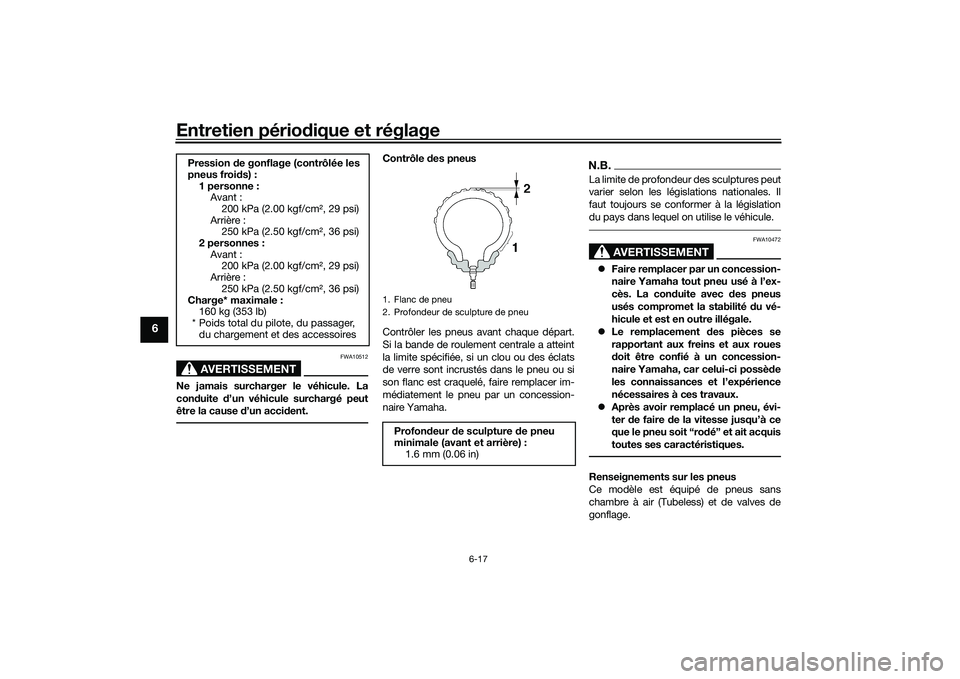

Contrôle des pneus
Contrôler les pneus avant chaque départ.
Si la bande de roulement centrale a atteint
la limite spécifiée, si un clou ou des éclats
de verre sont incrustés dans le pneu ou si
son flanc est craquelé, faire remplacer im-
médiatement le pneu par un concession-
naire Yamaha.
N.B.La limite de profondeur des sculptures peut
varier selon les législations nationales. Il
faut toujours se conformer à la législation
du pays dans lequel on utilise le véhicule.
AVERTISSEMENT
FWA10472
 Faire remplacer par un concession-
naire Yamaha tout pneu usé à l’ex-
cès. La con duite avec d es pneus
usés compromet la stabilité du vé-
hicule et est en outre illégale.
 Le remplacement d es pièces se
rapportant aux freins et aux roues
d oit être confié à un concession-
naire Yamaha, car celui-ci possè de
les connaissances et l’expérience
nécessaires à ces travaux.
 Après avoir remplacé un pneu, évi-
ter de faire d e la vitesse jusqu’à ce
que le pneu soit “ro dé” et ait acquis
toutes ses caractéristiques.Renseignements sur les pneus
Ce modèle est équipé de pneus sans
chambre à air (Tubeless) et de valves de
gonflage.
Pression
de gonflage (contrôlée les
pneus froi ds) :
1 personne : Avant :200 kPa (2.00 kgf/cm2, 29 psi)
Arrière : 250 kPa (2.50 kgf/cm2, 36 psi)
2 personnes :
Avant :200 kPa (2.00 kgf/cm2, 29 psi)
Arrière :
250 kPa (2.50 kgf/cm2, 36 psi)
Charge* maximale : 160 kg (353 lb)
* Poids total du pilote, du passager, du chargement et des accessoires
1. Flanc de pneu
2. Profondeur de sculpture de pneuProfon deur de sculpture d e pneu
minimale (avant et arrière) : 1.6 mm (0.06 in)
UB08F1F0.book Page 17 Friday, October 2, 2015 9:39 AM

Entretien périodique et réglage
6-18
6
Les pneus s’usent, même s’ils n’ont pas été
utilisés ou n’ont été utilisés qu’occasionnel-
lement. Des craquelures sur la bande de
roulement et les flancs du pneu, parfois ac-
compagnées d’une déformation de la car-
casse, sont des signes significatifs du vieil-
lissement du pneu. Les vieux pneus et les
pneus usagés doivent être contrôlés par
des professionnels du pneumatique afin de
s’assurer qu’ils peuvent encore servir.
AVERTISSEMENT
FWA10462
Les pneus avant et arrière doivent être
d e la même conception et du même fa-
bricant afin de garantir une bonne tenue
d e route et éviter les acci dents.Après avoir subi de nombreux tests, seuls
les pneus cités ci-après ont été homolo-
gués par Yamaha pour ce modèle.
FAU21963
Roues couléesPour assurer un fonctionnement optimal,
une longue durée de service et une bonne
sécurité de conduite, prendre note des
points suivants concernant les roues re-
commandées.
 Avant chaque démarrage, il faut s’as-
surer que les jantes de roue ne sont
pas craquelées, qu’elles n’ont pas de
saut et ne sont ni voilées ni autrement
endommagées. Si une roue est en-
dommagée de quelque façon, la faire
remplacer par un concessionnaire
Yamaha. Ne jamais tenter une quel- conque réparation sur une roue. Toute
roue déformée ou craquelée doit être
remplacée.
 Il faut équilibrer une roue à chaque fois
que le pneu ou la roue sont remplacés
ou remis en place après démontage.
Une roue mal équilibrée se traduit par
un mauvais rendement, une mauvaise
tenue de route et réduit la durée de
service du pneu.
FAU33892
Réglage de la gar de du levier
d ’embrayageLa garde du levier d’embrayage doit être de
10.0–15.0 mm (0.39–0.59 in), comme illus-
tré. Contrôler régulièrement la garde du le-
vier d’embrayage et, si nécessaire, la régler
comme suit.
Pour augmenter la garde du levier d’em-
brayage, tourner la vis de réglage de la
garde au levier d’embrayage dans le sens
(a). Pour la réduire, tourner la vis de réglage
dans le sens (b).
Pneu avant :
Taille :110/70-17M/C (54H)
Fabricant/modèle :
MICHELIN/PILOT STREET
Pneu arrière : Taille :
140/70-17M/C (66H)
Fabricant/modèle : MICHELIN/PILOT STREET1. Vis de réglage de la garde du levier d’em-
brayage
2. Contre-écrou
3. Garde du levier d’embrayage
3
(a)
1
2
(b)
UB08F1F0.book Page 18 Friday, October 2, 2015 9:39 AM

Entretien périodique et réglage
6-19
6

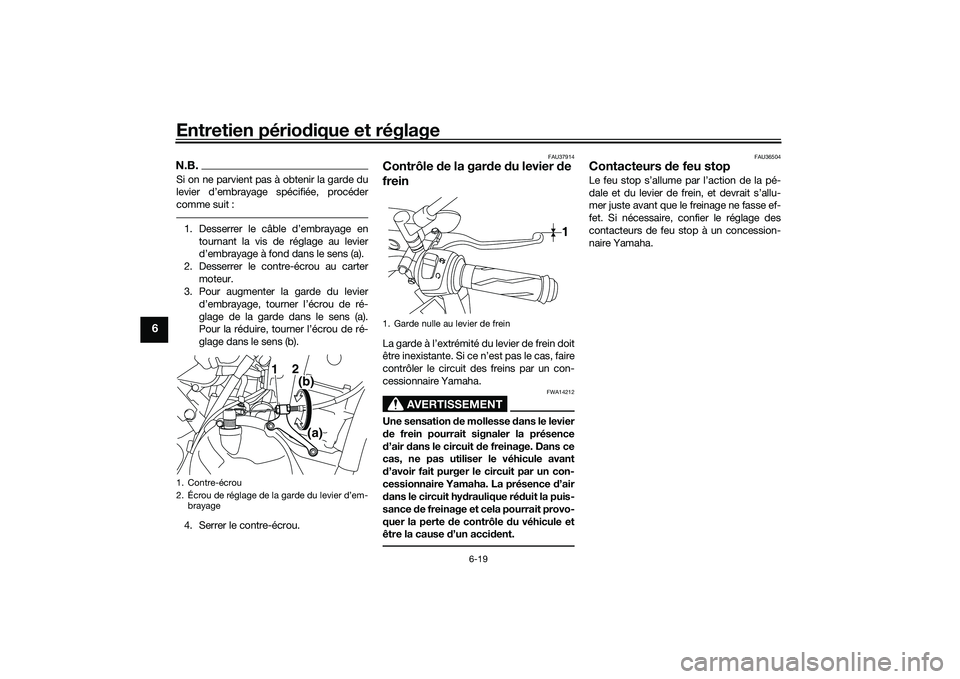

N.B.Si on ne parvient pas à obtenir la garde du
levier d’embrayage spécifiée, procéder
comme suit :1. Desserrer le câble d’embrayage en
tournant la vis de réglage au levier
d’embrayage à fond dans le sens (a).
2. Desserrer le contre-écrou au carter moteur.
3. Pour augmenter la garde du levier
d’embrayage, tourner l’écrou de ré-
glage de la garde dans le sens (a).
Pour la réduire, tourner l’écrou de ré-
glage dans le sens (b).
4. Serrer le contre-écrou.
FAU37914
Contrôle de la gar de du levier de
freinLa garde à l’extrémité du levier de frein doit
être inexistante. Si ce n’est pas le cas, faire
contrôler le circuit des freins par un con-
cessionnaire Yamaha.
AVERTISSEMENT
FWA14212
Une sensation d e mollesse dans le levier
d e frein pourrait signaler la présence
d ’air dans le circuit d e freinage. Dans ce
cas, ne pas utiliser le véhicule avant
d ’avoir fait purger le circuit par un con-
cessionnaire Yamaha. La présence d ’air
d ans le circuit hy draulique ré duit la puis-
sance de freinage et cela pourrait provo-
quer la perte de contrôle du véhicule et
être la cause d’un acci dent.
FAU36504
Contacteurs de feu stopLe feu stop s’allume par l’action de la pé-
dale et du levier de frein, et devrait s’allu-
mer juste avant que le freinage ne fasse ef-
fet. Si nécessaire, confier le réglage des
contacteurs de feu stop à un concession-
naire Yamaha.
1. Contre-écrou
2. Écrou de réglage de la garde du levier d’em-
brayage
2(b)(a)
1
1. Garde nulle au levier de frein
1
UB08F1F0.book Page 19 Friday, October 2, 2015 9:39 AM

Entretien périodique et réglage
6-20
6
FAU22393

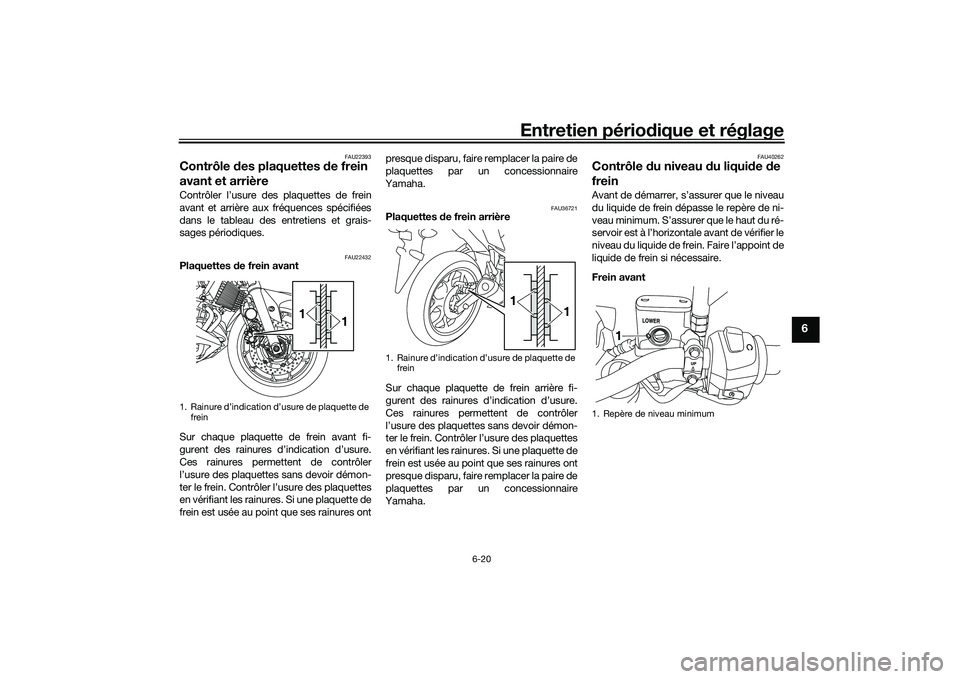

Contrôle des plaquettes de frein
avant et arrièreContrôler l’usure des plaquettes de frein
avant et arrière aux fréquences spécifiées
dans le tableau des entretiens et grais-
sages périodiques.
FAU22432
Plaquettes de frein avant
Sur chaque plaquette de frein avant fi-
gurent des rainures d’indication d’usure.
Ces rainures permettent de contrôler
l’usure des plaquettes sans devoir démon-
ter le frein. Contrôler l’usure des plaquettes
en vérifiant les rainures. Si une plaquette de
frein est usée au point que ses rainures ont presque disparu, faire remplacer la paire de
plaquettes par un concessionnaire
Yamaha.
FAU36721
Plaquettes
de frein arrière
Sur chaque plaquette de frein arrière fi-
gurent des rainures d’indication d’usure.
Ces rainures permettent de contrôler
l’usure des plaquettes sans devoir démon-
ter le frein. Contrôler l’usure des plaquettes
en vérifiant les rainures. Si une plaquette de
frein est usée au point que ses rainures ont
presque disparu, faire remplacer la paire de
plaquettes par un concessionnaire
Yamaha.
FAU40262
Contrôle du niveau d u liquide de
freinAvant de démarrer, s’assurer que le niveau
du liquide de frein dépasse le repère de ni-
veau minimum. S’assurer que le haut du ré-
servoir est à l’horizontale avant de vérifier le
niveau du liquide de frein. Faire l’appoint de
liquide de frein si nécessaire.
Frein avant
1. Rainure d’indication d’usure de plaquette de frein
1
1
1. Rainure d’indication d’usure de plaquette de frein
1 1
1. Repère de niveau minimum
1
UB08F1F0.book Page 20 Friday, October 2, 2015 9:39 AM

Entretien périodique et réglage
6-21
6

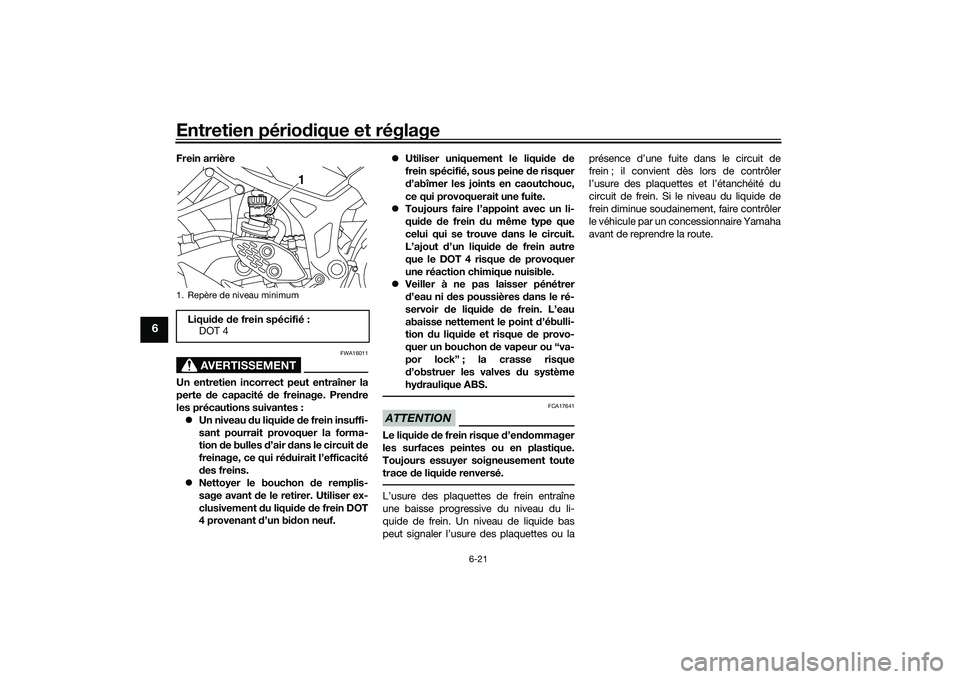

Frein arrière
AVERTISSEMENT
FWA16011
Un entretien incorrect peut entraîner la
perte de capacité de freinage. Pren dre
les précautions suivantes :
 Un niveau d u liquide de frein insuffi-
sant pourrait provoquer la forma-
tion de bulles d ’air dans le circuit d e
freinage, ce qui ré duirait l’efficacité
d es freins.
 Nettoyer le bouchon d e remplis-
sage avant de le retirer. Utiliser ex-
clusivement du liqui de de frein DOT
4 provenant d’un bi don neuf. 
Utiliser uniquement le liqui de de
frein spécifié, sous peine de risquer
d ’abîmer les joints en caoutchouc,
ce qui provoquerait une fuite.
 Toujours faire l’appoint avec un li-
qui de de frein du même type que
celui qui se trouve d ans le circuit.
L’ajout d’un liqui de de frein autre
que le DOT 4 risque de provoquer
une réaction chimique nuisible.
 Veiller à ne pas laisser pénétrer
d’eau ni des poussières dans le ré-
servoir de liqui de de frein. L’eau
abaisse nettement le point d’
ébulli-
tion du liqui de et risque d e provo-
quer un bouchon de vapeur ou “va-
por lock” ; la crasse risque
d ’obstruer les valves du système
hy draulique ABS.
ATTENTION
FCA17641
Le liqui de de frein risque d’en dommager
les surfaces peintes ou en plastique.
Toujours essuyer soigneusement toute
trace de liqui de renversé.L’usure des plaquettes de frein entraîne
une baisse progressive du niveau du li-
quide de frein. Un niveau de liquide bas
peut signaler l’usure des plaquettes ou la présence d’une fuite dans le circuit de
frein ; il convient dès lors de contrôler
l’usure des plaquettes et l’étanchéité du
circuit de frein. Si le niveau du liquide de
frein diminue soudainement, faire contrôler
le véhicule par un concessionnaire Yamaha
avant de reprendre la route.
1. Repère de niveau minimumLiqui
de de frein spécifié :
DOT 4
1
UB08F1F0.book Page 21 Friday, October 2, 2015 9:39 AM

Entretien périodique et réglage
6-22
6
FAU22733

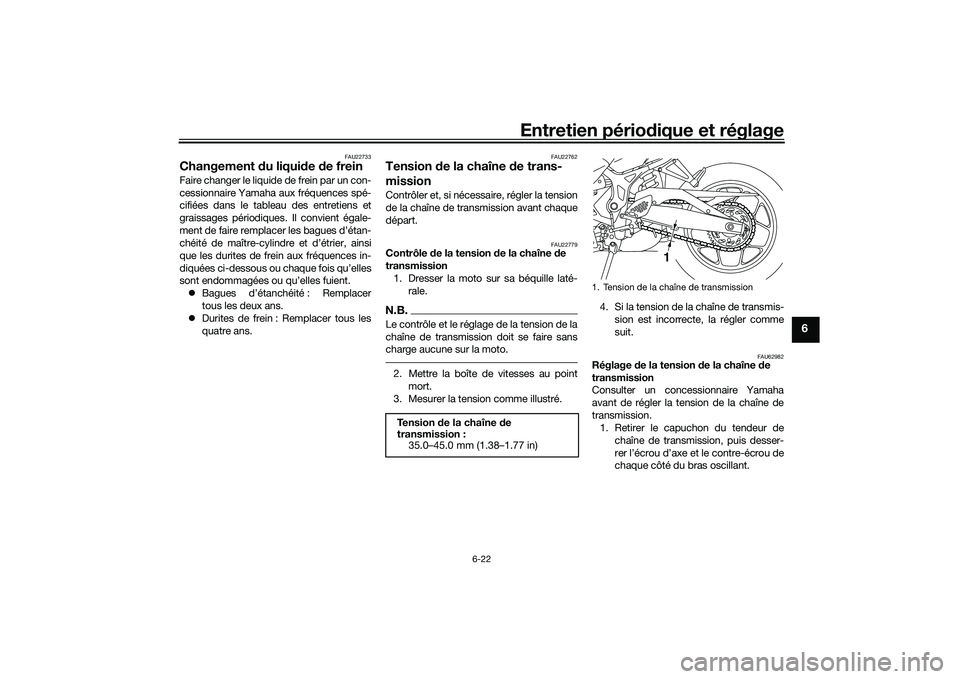

Changement du liqui de de freinFaire changer le liquide de frein par un con-
cessionnaire Yamaha aux fréquences spé-
cifiées dans le tableau des entretiens et
graissages périodiques. Il convient égale-
ment de faire remplacer les bagues d’étan-
chéité de maître-cylindre et d’étrier, ainsi
que les durites de frein aux fréquences in-
diquées ci-dessous ou chaque fois qu’elles
sont endommagées ou qu’elles fuient.
 Bagues d’étanchéité : Remplacer
tous les deux ans.
 Durites de frein : Remplacer tous les
quatre ans.
FAU22762
Tension de la chaîne de trans-
missionContrôler et, si nécessaire, régler la tension
de la chaîne de transmission avant chaque
départ.
FAU22779
Contrôle de la tension d e la chaîne de
transmission 1. Dresser la moto sur sa béquille laté- rale.N.B.Le contrôle et le réglage de la tension de la
chaîne de transmission doit se faire sans
charge aucune sur la moto.2. Mettre la boîte de vitesses au point
mort.
3. Mesurer la tens ion comme illustré. 4. Si la tension de la chaîne de transmis-
sion est incorrecte, la régler comme
suit.
FAU62982
Réglage de la tension d e la chaîne de
transmission
Consulter un concessionnaire Yamaha
avant de régler la tension de la chaîne de
transmission. 1. Retirer le capuchon du tendeur de
chaîne de transmission, puis desser-
rer l’écrou d’axe et le contre-écrou de
chaque côté du bras oscillant.
Tension
de la chaîne de
transmission : 35.0–45.0 mm (1.38–1.77 in)1. Tension de la chaîne de transmission
1
UB08F1F0.book Page 22 Friday, October 2, 2015 9:39 AM

Entretien périodique et réglage
6-23
6

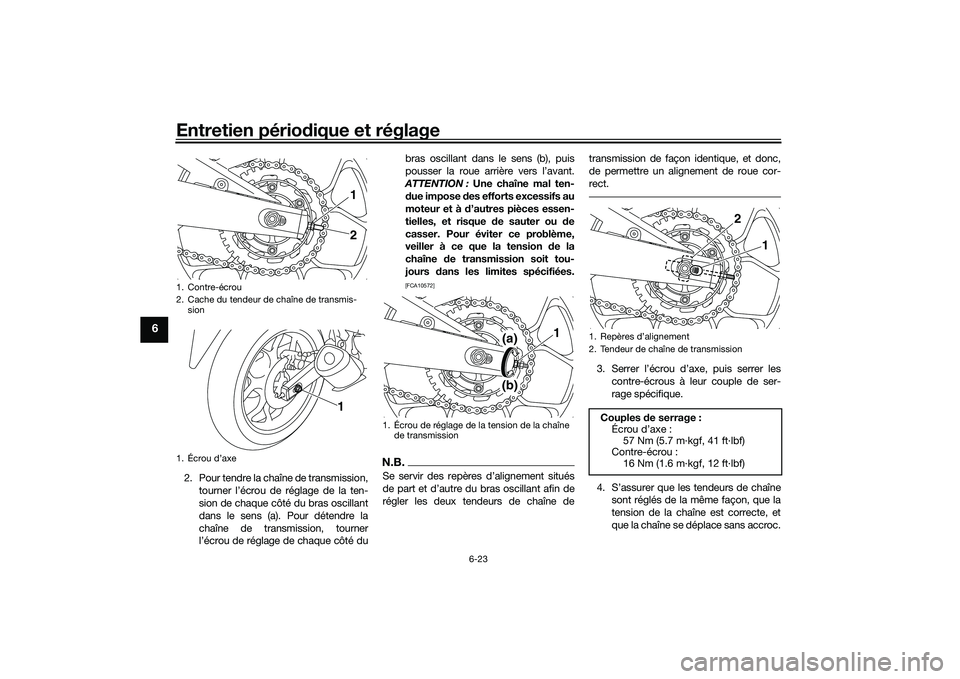

2. Pour tendre la chaîne de transmission,
tourner l’écrou de réglage de la ten-
sion de chaque côté du bras oscillant
dans le sens (a). Pour détendre la
chaîne de transmission, tourner
l’écrou de réglage de chaque côté du bras oscillant dans le sens (b), puis
pousser la roue arrière vers l’avant.
ATTENTION :
Une chaîne mal ten-
d ue impose des efforts excessifs au
moteur et à d ’autres pièces essen-
tielles, et risque de sauter ou d e
casser. Pour éviter ce problème,
veiller à ce que la tension de la
chaîne de transmission soit tou-
jours dans les limites spécifiées.
[FCA10572]
N.B.Se servir des repères d’alignement situés
de part et d’autre du bras oscillant afin de
régler les deux tendeurs de chaîne de transmission de façon identique, et donc,
de permettre un alignement de roue cor-
rect.
3. Serrer l’écrou d’axe, puis serrer les
contre-écrous à leur couple de ser-
rage spécifique.
4. S’assurer que les tendeurs de chaîne sont réglés de la même façon, que la
tension de la chaîne est correcte, et
que la chaîne se déplace sans accroc.
1. Contre-écrou
2. Cache du tendeur de chaîne de transmis-sion
1. Écrou d’axe
12
1
1. Écrou de réglage de la tension de la chaîne de transmission
1
(a)(b)
1. Repères d’alignement
2. Tendeur de chaîne de transmissionCouples de serrage :
Écrou d’axe : 57 Nm (5.7 m·kgf, 41 ft·lbf)
Contre-écrou :
16 Nm (1.6 m·kgf, 12 ft·lbf)
1
2
UB08F1F0.book Page 23 Friday, October 2, 2015 9:39 AM

Entretien périodique et réglage
6-24
6
5. Reposer les capuchons du tendeur de
chaîne de transmission.
FAU23026

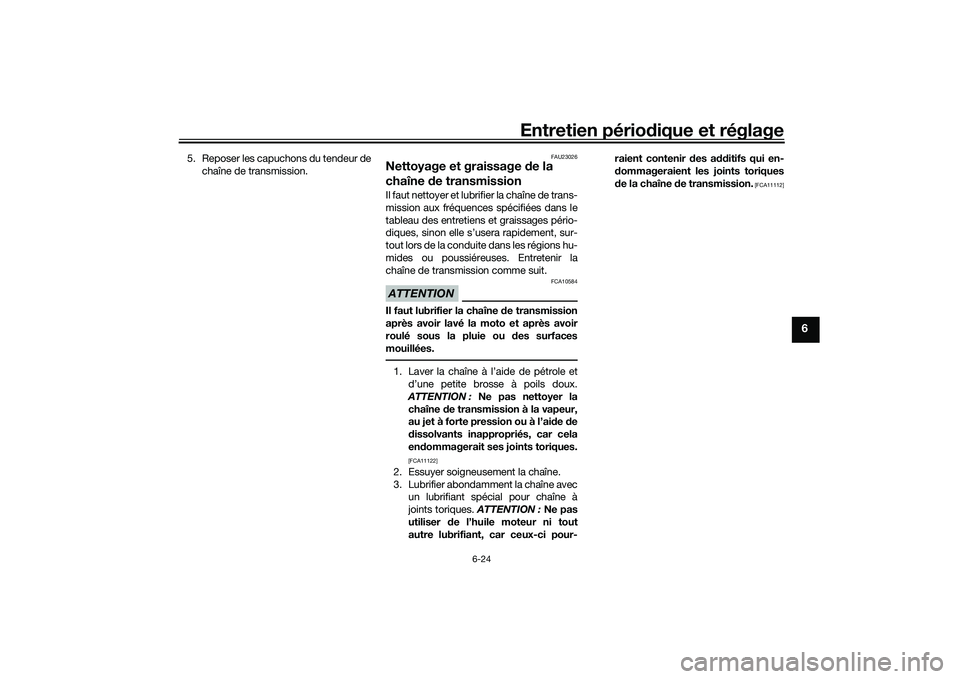

Nettoyage et graissage de la
chaîne de transmissionIl faut nettoyer et lubrifier la chaîne de trans-
mission aux fréquences spécifiées dans le
tableau des entretiens et graissages pério-
diques, sinon elle s’usera rapidement, sur-
tout lors de la conduite dans les régions hu-
mides ou poussiéreuses. Entretenir la
chaîne de transmission comme suit.ATTENTION
FCA10584
Il faut lubrifier la chaîne d e transmission
après avoir lavé la moto et après avoir
roulé sous la pluie ou des surfaces
mouillées.1. Laver la chaîne à l’aide de pétrole et d’une petite brosse à poils doux.
ATTENTION : Ne pas nettoyer la chaîne de transmission à la vapeur,
au jet à forte pression ou à l’ai de de
d issolvants inappropriés, car cela
en dommagerait ses joints toriques.
[FCA11122]
2. Essuyer soigneusement la chaîne.
3. Lubrifier abondamment la chaîne avec
un lubrifiant spécial pour chaîne à
joints toriques. ATTENTION : Ne pas
utiliser de l’huile moteur ni tout
autre lubrifiant, car ceux-ci pour- raient contenir d
es additifs qui en-
d ommageraient les joints toriques
d e la chaîne d e transmission.
[FCA11112]
UB08F1F0.book Page 24 Friday, October 2, 2015 9:39 AM

Entretien périodique et réglage
6-25
6
FAU23098

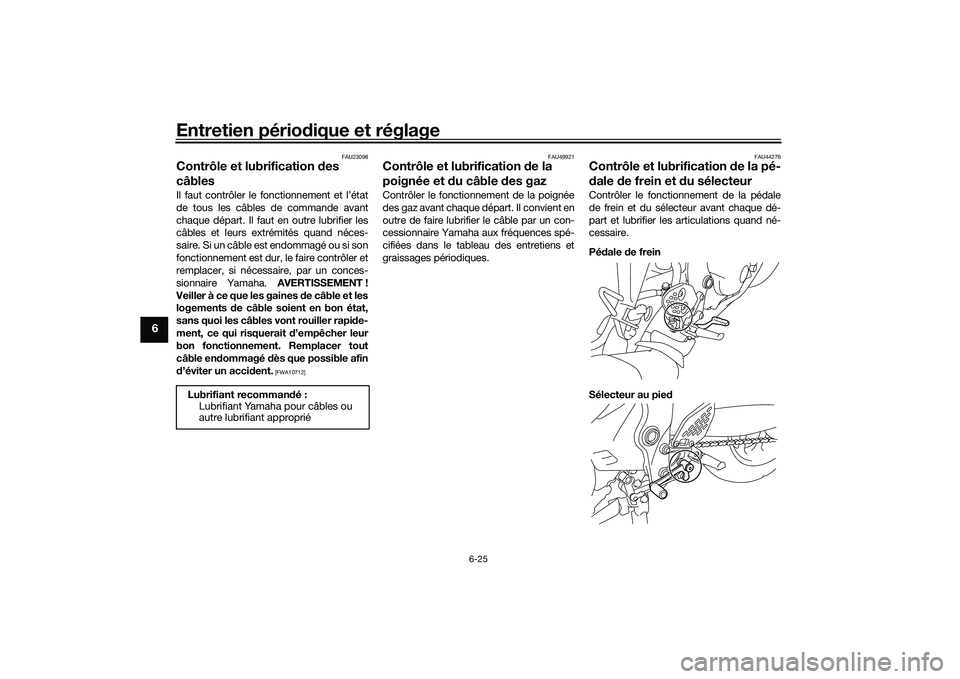

Contrôle et lubrification des
câblesIl faut contrôler le fonctionnement et l’état
de tous les câbles de commande avant
chaque départ. Il faut en outre lubrifier les
câbles et leurs extrémités quand néces-
saire. Si un câble est endommagé ou si son
fonctionnement est dur, le faire contrôler et
remplacer, si nécessaire, par un conces-
sionnaire Yamaha. AVERTISSEMENT !
Veiller à ce que les gaines d e câble et les
logements de câble soient en bon état,
sans quoi les câbles vont rouiller rapi de-
ment, ce qui risquerait d’empêcher leur
bon fonctionnement. Remplacer tout
câble en dommagé dès que possible afin
d ’éviter un acci dent.
[FWA10712] FAU49921
Contrôle et lubrification
de la
poignée et du câble des gazContrôler le fonctionnement de la poignée
des gaz avant chaque départ. Il convient en
outre de faire lubrifier le câble par un con-
cessionnaire Yamaha aux fréquences spé-
cifiées dans le tableau des entretiens et
graissages périodiques.
FAU44276
Contrôle et lubrification de la pé-
d ale de frein et du sélecteurContrôler le fonctionnement de la pédale
de frein et du sélecteur avant chaque dé-
part et lubrifier les articulations quand né-
cessaire.
Péd ale de frein
Sélecteur au pie d
Lubrifiant recomman dé:
Lubrifiant Yamaha pour câbles ou
autre lubrifiant approprié
UB08F1F0.book Page 25 Friday, October 2, 2015 9:39 AM
