Functies van instrumenten en bed ienin gselementen
3-16
3
3. Veeg uitgestroomde brandstof on-
middellijk af. LET OP: Veeg g emors-
te bran dstof onmi ddellijk af met een
schone, dro ge, zachte d oek, aange-
zien de bran dstof de gelakte opper-
vlakken en kunststof delen kan
aantasten.
[DCA10072]
4. Draai de tankdop stevig vast.
WAARSCHUWING
DWA15152
Benzine is g iftig en kan letsel of overlij-
d en veroorzaken. Sprin g zor gvul dig om
met benzine. Pro beer nooit om benzine
via de mon d over te hevelen. Roep on-
mi ddellijk me dische hulp in nad at u ben-
zine heeft in geslikt, veel b enzinedamp
heeft in gea dem d of benzine in uw o gen
heeft gekreg en. Als benzine op uw hui dterechtkomt, was
deze dan af met water
en zeep. Als u benzine op uw kle din g
morst, trek d an andere kle din g aan.
DAU76860
LET OP
DCA11401
Ge bruik uitsluiten d loo dvrije benzine.
Loo dhou den de benzine veroorzaakt
ernsti ge schad e aan inwen dig e motor-
on der delen als kleppen en zui gerveren
en ook aan het uitlaatsysteem.
OPMERKING Deze markering geeft de aanbevolen
brandstof voor dit voertuig aan zoals
gespecificeerd in de Europese voor-
schriften (EN228).
Controleer bij het tanken of het vulpi-
stool dezelfde markering draagt.Uw Yamaha motorblok is gebouwd op het
gebruik van normale loodvrije benzine met
een octaangetal van RON 95 of hoger. Als
de motor gaat detoneren (pingelen), ge-
bruik dan benzine van een ander merk of
gebruik loodvrije superbenzine. Door lood-
vrije benzine te gebruiken gaan bougies
langer mee en blijven de onderhoudskos-
ten beperkt.
1. Vulpijp brandstoftank
2. Maximaal brandstofniveau
2
1
Voor geschreven bran dstof:
Normale loodvrije benzine (gasohol
[E10] acceptabel)
Inhou d b ran dstoftank:
14 L (3.7 US gal, 3.1 Imp. gal)
Bran dstofreserve:
2.7 L (0.71 US gal, 0.59 Imp.gal)
E10
UBU2D0D0.book Page 16 Monday, September 5, 2016 9:57 AM
Page 32 of 102

Functies van instrumenten en bed ienin gselementen
3-17
3
Gasohol
Er bestaan twee typen gasohol: gasohol
met ethanol en gasohol met methanol.
Gasohol met ethanol kan worden gebruikt,
mits het ethanolgehalte niet hoger is dan
10% (E10). Gasohol met methanol wordt
niet aangeraden door Yamaha aangezien
deze schade kan toebrengen aan het
brandstofsysteem of problemen kan ople-
veren met de voertuigprestaties.
DAU76870
Tankoverloopslan gOPMERKINGZie pagina 6-10 voor informatie over de be-
luchtingsslang.Alvorens de motorfiets te gebruiken:
Controleer de aansluiting van de tank-
overloopslang.
Controleer de overloopslang van de
brandstoftank op scheuren of bescha-
diging en vervang deze indien nodig.
Controleer of het uiteinde van de tank-
overloopslang niet verstopt is en rei-
nig deze indien nodig.
Let erop dat de tankoverloopslang
door de klem wordt geleid.
Controleer of het verfmerkteken op de
tankoverloopslang onder de klem is
geplaatst.1. Overloopslang brandstoftank
2. Klem
3. Oorspronkelijke positie (verfmerkteken)
12
3
UBU2D0D0.book Page 17 Monday, September 5, 2016 9:57 AM
Page 33 of 102

Functies van instrumenten en bed ienin gselementen
3-18
3
DAU13434
UitlaatkatalysatorDit model is uitgerust met een uitlaatkataly-
sator.
WAARSCHUWING
DWA10863
Het uitlaatsysteem is heet na dat de mo-
tor heeft g ed raai d. Let op het vol gen de
om bran dgevaar of bran dwon den te
voorkomen:
Parkeer de machine nooit na bij
b ran dgevaarlijke stoffen, zoals op
g ras of op an der materiaal dat ge-
makkelijk vlam vat.
Parkeer de machine op een plek
waar voet gan gers of kin deren niet
g emakkelijk met het hete uitlaatsy-
steem in aanrakin g kunnen komen.
Controleer of het uitlaatsysteem is
afgekoel d alvorens on derhou ds-
werkzaamhed en uit te voeren.
Laat de motor niet lan ger dan enke-
le minuten stationair draaien. Lan g
stationair draaien kan lei den tot
oververhitting .
LET OP
DCA10702
Gebruik uitsluiten d loo dvrije benzine. Bij
g eb ruik van loo dhou den de benzine zal
onherstel bare scha de wor den toeg e-
b racht aan d e uitlaatkatalysator.
DAU59901
ZadelsDuoza del
Verwijderen van het duozadel1. Steek de sleutel in het zadelslot en draai linksom.
2. Houd de sleutel in deze stand vast, til de achterzijde van het duozadel om-
hoog en trek het duozadel naar achte-
ren.
Aanbrengen van het duozadel1. Steek de uitsteeksels aan de voorzijde van het duozadel in de zadelbevesti-
gingen zoals getoond en druk dan de
achterzijde van het duozadel omlaag
om het zadel te vergrendelen.1. Zadelslot
2. Ontgrendelen.
1
2
UBU2D0D0.book Page 18 Monday, September 5, 2016 9:57 AM
Page 34 of 102

Functies van instrumenten en bed ienin gselementen
3-19
3
2. Neem de sleutel uit.
Bestuur derszad el
Verwijderen van het bestuurderszadel1. Verwijder het duozadel en verwijder dan de zeskantsleutel die aan de on-
derzijde van het zadel is bevestigd. 2. Trek de hoeken aan de achterzijde van
het bestuurderszadel omhoog zoals
afgebeeld en verwijder de bouten met
de zeskantsleutel.
3. Trek het zadel naar achteren en om- hoog om het te verwijderen. Aanbrengen van het bestuurderszadel
1. Schuif de sleuf in het zadel op het uit-
steeksel op de dwarsverbinding van
het frame en plaats het zadel dan in de
oorspronkelijke positie.
2. Breng de bouten aan met de zeskant- sleutel.
3. Steek de zeskantsleutel weer in de
houder op het duozadel.
4. Installeer het duozadel.OPMERKINGControleer of de zadels stevig zijn vergren-
deld alvorens te gaan rijden.
1. Uitsteeksel
2. Zadelbevestiging
1
2
1. Duozadel
2. Zeskantsleutel
1. Bout
1
2
1
1. Sleuf
2. Uitsteeksel
2 1
UBU2D0D0.book Page 19 Monday, September 5, 2016 9:57 AM
Page 35 of 102

Functies van instrumenten en bed ienin gselementen
3-20
3
DAU59981
Helm bor gkab elAan de onderzijde van het duozadel be-
vindt zich een helmborgkabel. Gebruik
deze kabel in combinatie met de schroe-
vendraaier om een helm aan het voertuig
vast te zetten.
Een helm met d e helmbor gkab el vast-
zetten 1. Verwijder het duozadel. (Zie pagina
3-18.)
2. Verwijder de schroevendraaier uit de houders op het duozadel, en verwijder
dan de helmborgkabel van de schroe-
vendraaier.
OPMERKINGSchuif de schroevendraaier bij het verwij-
deren naar het merkteken “ ” op het duo-
zadel.3. Voer de helmborgkabel door de gespvan de helmkinband.
4. Haak de kabellussen om de schroe- vendraaier en plaats de schroeven-
draaier door deze eerst in de houder
met het merkteken “ ” te steken en
vervolgens naar de houder met het
merkteken “ ” te schuiven.
OPMERKINGZorg dat de schroevendraaier stevig tussen
de houders is geplaatst en beweeg dan de
kabellussen naar het midden van de
schroevendraaier alvorens het duozadel te
installeren.5. Installeer het duozadel.WAARSCHUWING! Ga nooit rij den
met een helm vast gemaakt aan de
helm bevesti gin g, aan gezien de
helm o bjecten kan raken met mo-
g elijk verlies van de controle over
d e machine en een on geval tot g e-
vol g.
[DWA10162]
1. Duozadel
2. Helmborgkabel
3. Schroevendraaier1
2
3
1. Schroevendraaier
2. “ ”-merkteken
3. “ ”-merkteken
1
2
3
1. Helm
2. Helmborgkabel
3. Schroevendraaier
4. Houder
1
2
3
4
UBU2D0D0.book Page 20 Monday, September 5, 2016 9:57 AM
Page 36 of 102

Functies van instrumenten en bed ienin gselementen
3-21
3
Een helm uit de helm bor gka bel halen
1. Verwijder het duozadel.
2. Verwijder de schroevendraaier en haal dan de helmborgkabel los van de
helm.
3. Berg de kabel onder het zadel op door de kabellussen om de schroeven-
draaier te haken, de schroevendraaier
in zijn oorspronkelijke positie te plaat-
sen en dan de helmborgkabel om de
haak aan de onderzijde van het duo-
zadel te haken.
4. Installeer het duozadel.
DAU14465
Op ber gcompartimentHet opbergcompartiment bevindt zich on-
der het duozadel. (Zie pagina 3-18.)
Als documenten of andere voorwerpen in
het opbergcompartiment worden opgebor-
gen, doe ze dan in een plastic zak om nat
worden te voorkomen. Zorg bij het wassen
van de machine dat geen water het op-
bergcompartiment kan binnendringen.
WAARSCHUWING
DWA10962
Overschrij d het maximumlaadge-
wicht van 1.5 k g (3 l b) van het op-
b er gcompartiment niet.
Overschrij d het maximumlaadge-
wicht van 173 k g (381 l b) voor d e
machine niet.
DAU47001
Schok demperunit afstellenDeze schokdemper is uitgerust met een
stelring voor veervoorspanning.LET OP
DCA10102
Pro beer nooit voor bij de maximum- of
minimuminstellin gen te d raaien om
scha de aan het mechanisme te voorko-
men.Stel de veervoorspanning als volgt af.
Draai om de veervoorspanning te verhogen
en zo de vering stugger te maken de stel-
r i n g i n d e r i c h ti n g ( a) . D r aa i o m de ve er vo o r -
spanning te verlagen en zo de vering
zachter te maken de st elring in de richting
(b). Zet de gewenste inkeping in de stel-
ring tegenover de positie-indicator op
de schokdemper.
Verricht de afstelling met de speciale
sleutel met het verlengstuk in de
boordgereedschapsset.
1. Schroevendraaier
2. Helmborgkabel
3. Haak1
2
3
1. Opbergcompartiment
1
UBU2D0D0.book Page 21 Monday, September 5, 2016 9:57 AM
Page 37 of 102

Functies van instrumenten en bed ienin gselementen
3-22
3
WAARSCHUWING
DWA10222
Deze schok demperunit is g evuld met
stikstof gas on der ho ge druk. Lees de
on derstaan de informatie zor gvul dig
d oor alvorens werkzaamhe den uit te
voeren aan d e schokdemperunit.
Pro beer de gascilin der niet te ope-
nen en b lijf er ver der vanaf.
Stel de schokd emperunit niet bloot
aan open vuur of een an dere hitte-
b ron. Hier door kan de gas druk zo
hoo g oplopen dat de unit explo-
d eert.
Voorkom vervormin g of b escha di-
g in g van de cilin der. Scha de aan de
cil i
n d er zal resulteren in slechte
d empin gsprestaties.
Werp een beschad igde of versleten
schok demperunit niet zelf we g.
Bren g d e schok demperunit voor elk
on derhou d naar een Yamaha- dea-
ler.
DAU38963
Ba gag eriem bevesti gin gEr zijn zes bagageriembevestigingen, vier
onderaan het duozadel en één op elke pas-
sagiersvoetsteun. Verwijder het duozadel
om de bagageriembevestigingen op het
duozadel te gebruiken. (Zie pagina 3-18.)
1. Verlengstuk
2. Speciale sleutel
3. Stelring veervoorspanning
4. Positie-indicatorAfstellin g veervoorspannin g:
Minimum (zacht): 1
Standaard:
3
Maximum (hard): 9
7
6
9
8
5
4
3
2
1
3
(a)(b)
2
1
4
1. Bagageriembevestiging
2. Haak
1. Bagageriembevestiging
12
2
11
UBU2D0D0.book Page 22 Monday, September 5, 2016 9:57 AM
Page 38 of 102

Functies van instrumenten en bed ienin gselementen
3-23
3
Haak de riemen uit de haken en breng ver-
volgens het duozadel weer aan terwijl de
riemen eronder vrijhangen.
DAU15306

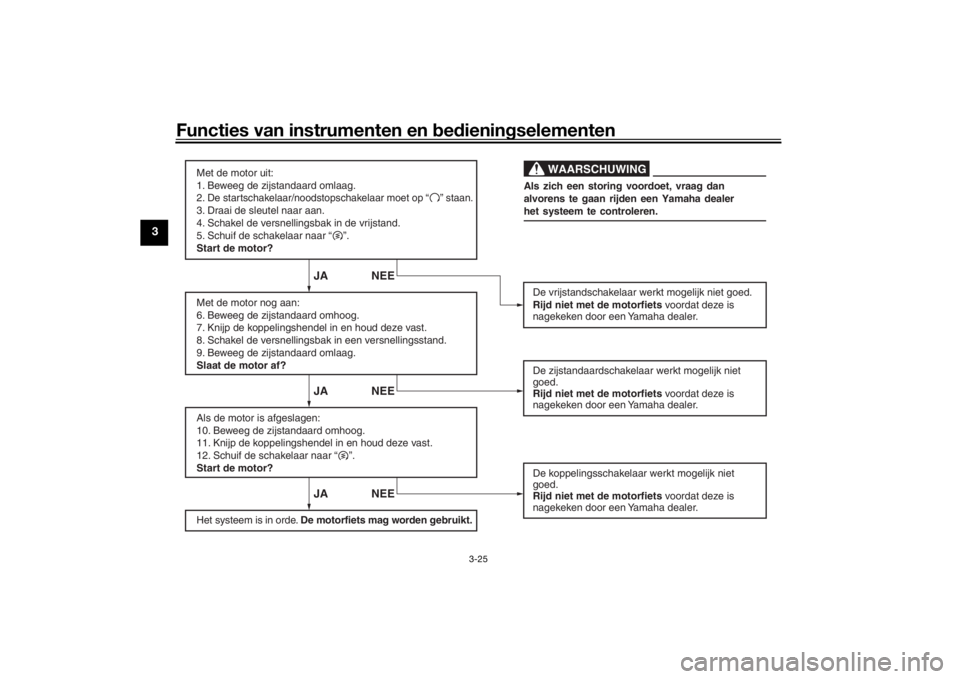

Zijstan daar dDe zijstandaard bevindt zich aan de linker-
zijde van het frame. Trek of druk de zijstan-
daard met uw voet omhoog of omlaag
terwijl u de machine rechtop houdt.OPMERKINGDe ingebouwde sperschakelaar voor de zij-
standaard maakt deel uit van het startsper-
systeem, dat in bepaalde situaties de
werking van het ontstekingssysteem blok-
keert. (Zie de volgende paragraaf voor een
uitleg over het startspersysteem.)
WAARSCHUWING
DWA10242
Met de machine ma g nooit wor den gere-
d en terwijl de zijstan daar d omlaa g staat
of niet behoorlijk kan wor den op getrok-
ken (of niet omhoo g b lijft), an ders kan d e
zijstan daar d d e gron d raken en zo d e
b estuur der aflei den, waar door de ma-
chine mo gelijk on bestuur baar wor dt.
Het Yamaha startspersysteem is ont-
worpen om d e bestuur der te helpen b ij
zijn verantwoor delijkhei d de zijstan-
d aar d op te trekken alvorens weg te rij-
d en. Controleer dit systeem daarom re
gelmati g en laat het repareren door
een Yamah
a dealer als de werkin g niet
naar behoren is.
UBU2D0D0.book Page 23 Monday, September 5, 2016 9:57 AM
Page 39 of 102

Functies van instrumenten en bed ienin gselementen
3-24
3
DAU68280
StartspersysteemHet startblokkeringssysteem (waarvan de
zijstandaardschakelaar, de koppelingshen-
delschakelaar en de vrijstandschakelaar
deel uitmaken) heeft de volgende functies.
Het verhindert starten wanneer de
versnellingsbak in een versnelling is
geschakeld en de zijstandaard is op-
geklapt, terwijl de koppelingshendel
niet is ingetrokken.
Het verhindert starten wanneer de
versnellingsbak in een versnelling is
geschakeld en de koppelingshendel is
ingetrokken, terwijl de zijstandaard
nog omlaag staat.
Het schakelt een draaiende motor uit
wanneer de versnellingsbak in een
versnelling staat en de zijstandaard
omlaag wordt bewogen.
Controleer de werking van het startblokke-
ringssysteem regelmatig volgens de onder-
staande procedure.
UBU2D0D0.book Page 24 Monday, September 5, 2016 9:57 AM
Page 40 of 102

Functies van instrumenten en bed ienin gselementen
3-25
3
Met de motor uit:
1. Beweeg de zijstandaard omlaag.
2. De startschakelaar/noodstopschakelaar moet op “ ” staan.3. Draai de sleutel naar aan.
4. Schakel de versnellingsbak in de vrijstand.
5. Schuif de schakelaar naar “ ”.
Start de motor?
Met de motor nog aan:
6. Beweeg de zijstandaard omhoog.
7. Knijp de koppelingshendel in en houd deze vast.
8. Schakel de versnellingsbak in een versnellingsstand.
9. Beweeg de zijstandaard omlaag.
Slaat de motor af?
Als de motor is afgeslagen:
10. Beweeg de zijstandaard omhoog.
11. Knijp de koppelingshendel in en houd deze vast.
12. Schuif de schakelaar naar “ ”.
Start de motor?
Het systeem is in orde. De motorfiets mag worden gebruikt. De vrijstandschakelaar werkt mogelijk niet goed.
Rijd niet met de motorfiets voordat deze is
nagekeken door een Yamaha dealer.
De zijstandaardschakelaar werkt mogelijk niet
goed.
Rijd niet met de motorfiets voordat deze is
nagekeken door een Yamaha dealer.
De koppelingsschakelaar werkt mogelijk niet
goed.
Rijd niet met de motorfiets voordat deze is
nagekeken door een Yamaha dealer.
JA NEE JA NEE JA NEE
Als zich een storing voordoet, vraag dan
alvorens te gaan rijden een Yamaha dealer
het systeem te controleren.
WAARSCHUWING
UBU2D0D0.book Page 25 Monday, September 5, 2016 9:57 AM
