Funktionen der Instru mente un d Be dienun gselemente
3-6
3
Der elektrische Stromkreis der Anzeige-
leuchte kann durch Drehen des Schlüssels
in Stellung “ON” geprüft werden. Die An-
zeigeleuchte sollte einige Sekunden lang
aufleuchten und dann erlöschen.
Wenn die Kontrollleuchte nach dem Drehen
des Schlüssels auf “ON” nicht aufleuchtet,
wenn sie nicht erlischt, oder wenn die Kon-
trollleuchte nach einem Muster blinkt (wenn
ein Problem im Wegfahrsperren-System
erkannt wird, blinkt die Kontrollleuchte des
Wegfahrsperren-Systems nach einem
Muster), das Fahrzeug von einer Yamaha-
Fachwerkstatt kontrollieren lassen.HINWEISWenn die Kontrollleuchte des Wegfahr-
sperren-Systems nach einem bestimmten
Muster blinkt, d. h. 5 Mal langsam und dann
2 Mal schnell, könnte dies durch eine Stör-
beeinflussung vom Transponder verur-
sacht werden. Tritt dies auf, versuchen Sie
das Folgende. 1. Sicherstellen, dass keine anderen
Wegfahrsperren-Schlüssel in der
Nähe des Zündschlosses sind. Ande-
re Schlüssel des Wegfahrsperren-
Systems können Signalüberlagerun-
gen verursachen und das Anlassen
des Motors verhindern. 2. Benutzen Sie den Schlüssel zur Re-
Registrierung, um den Motor zu star-
ten.
3. Falls der Motor ansp ringt, stellen Sie
ihn wieder aus und versuchen Sie
dann ihn mit den Standardschlüsseln
anzulassen.
4. Falls der Motor nicht mit einem oder
beiden Standardschlüsseln angelas-
sen werden kann, bringen Sie das
Fahrzeug und alle 3 Schlüssel zu einer
Yamaha-Fachwerkstatt und lassen Sie die Standardschlüssel re-registrie-
ren.
GAU5997C

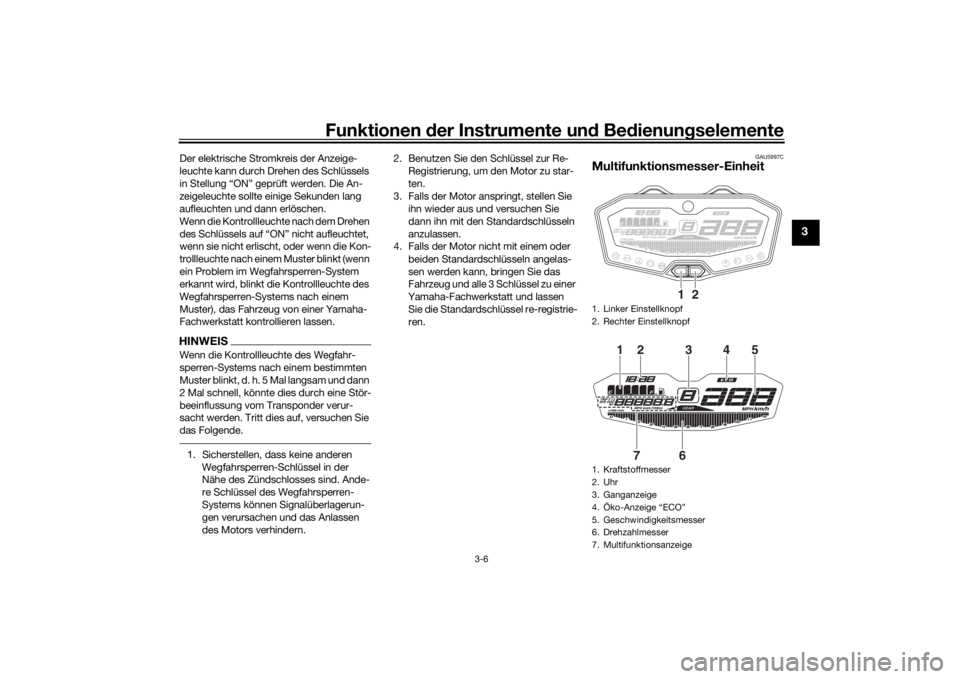

Multifunktionsmesser-Einheit1. Linker Einstellknopf
2. Rechter Einstellknopf
1. Kraftstoffmesser
2. Uhr
3. Ganganzeige
4. Öko-Anzeige “ECO”
5. Geschwindigkeitsmesser
6. Drehzahlmesser
7. Multifunktionsanzeige
1
2
6
72
1
3
4
5
UB4CG0G0.book Page 6 Friday, December 8, 2017 10:19 AM
Page 22 of 100
Funktionen der Instru mente un d Be dienun gselemente
3-7
3
Die Multifunktionsmesser-Einheit beinhal-
tet:
Geschwindigkeitsmesser
Drehzahlmesser
Uhr
Kraftstoffmesser
Öko-Anzeige
Ganganzeige
Multifunktionsanzeige
WARNUNG
GWA12423
Bevor Einstellun gen an der Multifunkti-
onsanzei ge verän dert wer den, ist d as
Fahrzeu g anzuhalten. Das Än dern von
Einstellung en während d er Fahrt kann
d en Fahrer a blenken un d d as Unfallrisi-
ko erhöhen.HINWEIS Außer zum Aufrufen des Helligkeits-
Kontrollmodus oder Anzeigen der Di-
gitaluhr muss der Schlüssel auf “ON”
gedreht werden, bevor die Einstell-
knöpfe links und rechts benutzt wer-
den können, um den Multifunktions-
messer einzustellen.
Für UK: Um von Kilometern auf Meilen
(oder umgekehrt) umzuschalten, den
linken Einstellknopf drei Sekunden
lang gedrückt halten.
Geschwin dig keitsmesser
Der Geschwindigkeitsmesser zeigt die
Fahrgeschwindigkeit des Fahrzeuges an.
Drehzahlmesser
Der Drehzahlmesser ermöglicht die Über-
wachung der Motordrehzahl, um sie im op-
timalen Leistungsbereich zu halten.ACHTUNG
GCA10032
Den Motor nicht im roten Bereich des
Drehzahlmessers betrei ben.
Roter Bereich: 10000 U/min un d d arü ber
Uhr
Die Uhr verwendet ein 12-Stunden-Zeitfor-
mat. Wenn das Zündschloss nicht auf “ON”
gestellt ist, kann die Uhr durch Drücken des
linken Einstellknopfs 10 Sekunden lang an-
gezeigt werden.
Uhr stellen1. Den Schlüssel auf “ON” drehen.
2. Den linken und den rechten Einstell-
knopf gleichzeitig zwei Sekunden lang
gedrückt halten. Die Stundenanzeige
beginnt zu blinken.
3. Mit dem rechten Einstellknopf die Stunden einstellen.
4. Den linken Einstellknopf drücken, wo-
raufhin die Minutenanzeige zu blinken
beginnt.

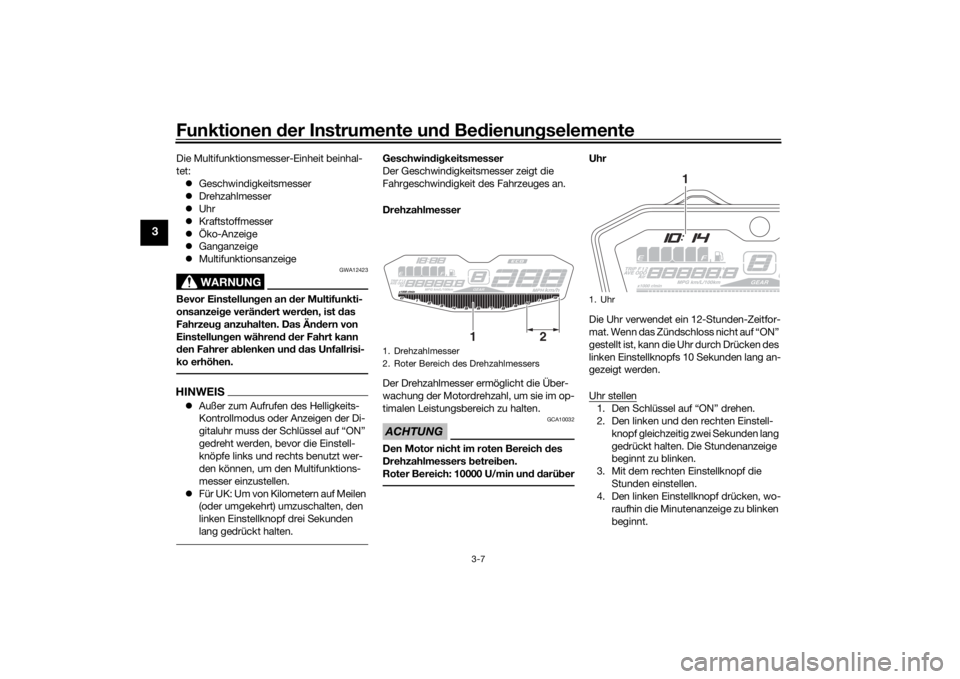

1. Drehzahlmesser
2. Roter Bereich des Drehzahlmessers
12
1. Uhr
1
UB4CG0G0.book Page 7 Friday, December 8, 2017 10:19 AM
Page 23 of 100
Funktionen der Instru mente un d Be dienun gselemente
3-8
3
5. Mit dem rechten Einstellknopf die Mi-
nuten einstellen.
6. Den linken Einstellknopf drücken und dann freigeben, um die Uhr zu starten.
Kraftstoffmesser
Der Kraftstoffmesser zeigt den Kraftstoff-
vorrat an. Die Anzahl der Segmente nimmt
mit abnehmendem Kraftstoffstand von “F”
(voll) in Richtung “E” (leer) ab. Wenn das
letzte Segment des Kraftstoffmessers zu
blinken beginnt, so bald wie möglich
nachtanken.HINWEISDer Kraftstoffmesser ist mit einer Strom-
kreis-Prüffunktion ausgestattet. Wenn ein
Problem im Kraftstoffmesser-Stromkreis
erkannt wird, blinkt der Kraftstoffmesser wiederholt. In diesem Fall das Fahrzeug
von einer Yamaha-Fachwerkstatt überprü-
fen lassen.
Öko-Anzeig
e
Die Öko-Anzeige erscheint, wenn das Fahr-
zeug umweltfreundlich, d. h. kraftstoffspa-
rend, betrieben wird. Die Anzeige erlischt,
wenn das Fahrzeug angehalten wird.HINWEISFolgende Ratschläge helfen, unnötigen
Benzinverbrauch zu vermeiden: Beim Beschleunigen hohe Drehzahlen
vermeiden.
Mit konstanter Geschwindigkeit fah-
ren.
Wählen Sie den Gang, der zur Fahr-
zeuggeschwindigkeit passt.
Gan ganzei ge
Die Ganganzeige zeigt den gewählten
Gang an. Die Leerlaufstellung wird ange-
zeigt durch “–” und durch die Leerlauf-Kon-
trollleuchte.

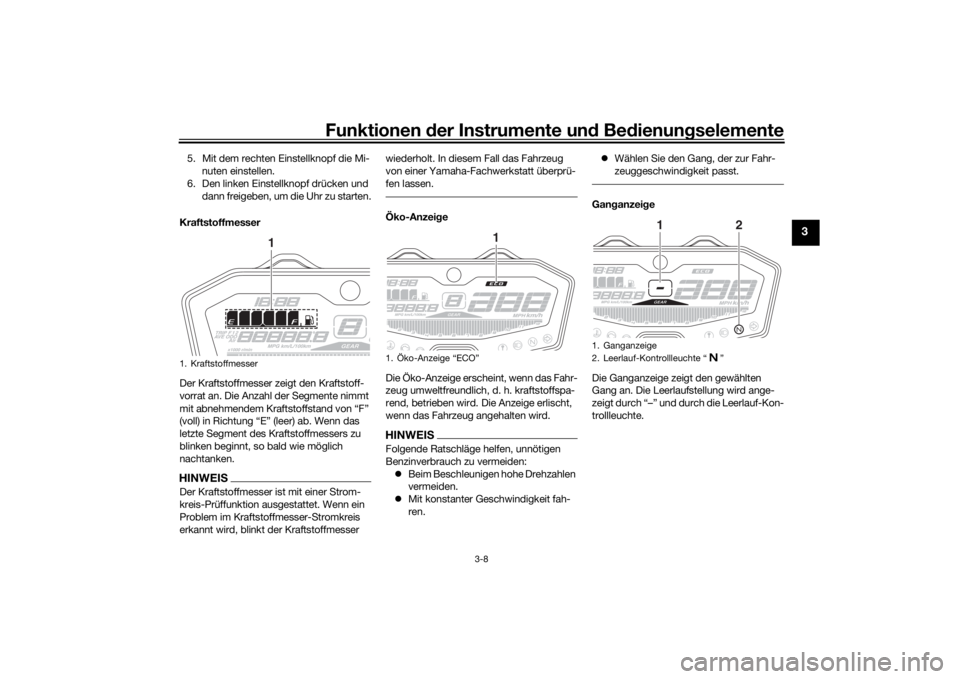

1. Kraftstoffmesser
1
1. Öko-Anzeige “ECO”
1
1. Ganganzeige
2. Leerlauf-Kontrollleuchte “ ”
1
2
UB4CG0G0.book Page 8 Friday, December 8, 2017 10:19 AM
Page 24 of 100
Funktionen der Instru mente un d Be dienun gselemente
3-9
3
Multifunktionsanzei ge
Die Multifunktionsanzeige beinhaltet: Kilometerzähler
zwei Tageskilometerzähler
Kraftstoffreserve-Kilometerzähler
Momentaner Kraftstoffverbrauch
Durchschnittlicher Kraftstoffver-
brauch
Kühlflüssigkeitstemperatur
Lufttemperatur
Helligkeits-Kontrollmodus
Navi gieren durch die Multifunktionsan-
zei ge
Mit dem linken Einstellknopf die Anzeige
zwischen Kilometerzähler “ODO”, Tageski-
lometerzählern “TRIP 1” und “TRIP 2”, mo-
mentanem Kraftstoffverbrauch “km/L”
oder “L/100 km”, durchschnittlichem Kraft- stoffverbrauch “AVE_ _._ km/L” oder “AVE_
_._ L/100 km”, Kühlflüssigkeitstemperatur
“_ _ °C” und Lufttemperatur “Air_ _ °C” in
der folgenden Reihe wechseln:
ODO
→ TRIP 1 → TRIP 2 → km/L oder
L/100 km → AVE_ _._ km/L oder AVE_ _._
L/100 km → _ _ °C → Air_ _ °C → ODO
Für UK:
Mit dem linken Einstellknopf die Anzeige
zwischen Kilometerzähler “ODO”, Tageski-
lometerzählern “TRIP 1” und “TRIP 2”, mo-
mentanem Kraftstoffverbrauch “km/L”,
“L/100 km” oder “MPG”, durchschnittli-
chem Kraftstoffverbrauch “AVE_ _._ km/L”,
“AVE_ _._ L/100 km” oder “AVE_ _._ MPG”,
Kühlflüssigkeitstemperatur “_ _ °C” und
Lufttemperatur “Air_ _ °C” in der folgenden
Reihenfolge wechseln:
ODO → TRIP 1 → TRIP 2 → km/L, L/100
km oder MPG → AVE_ _._ km/L, AVE_ _._
L/100 km oder AVE_ _._ MPG → _ _ °C →
Air_ _ °C → ODO
HINWEIS Den rechten Einstellknopf drücken,
um die Anzeige in der umgekehrten
Reihenfolge zu wechseln.
Der Reservekilometerzähler leuchtet
automatisch auf, während der Hellig-
keits-Kontrollmodus separat aufgeru-
fen wird.
Der Kilometerzähler un d d ie Ta geskilo-
meterzähler
Der Kilometerzähler zeigt die insgesamt mit
dem Fahrzeug gefahrenen Kilometer an.
Die Tageskilometerzähler zeigen die seit
dem letzten Zurückstellen gefahrenen Kilo-
meter an.
Zum Zurückstellen ei nes Tageskilometer-
zählers den Tageskilometerzähler, der zu-
rückgestellt werden soll, mit dem linken
Einstellknopf auswählen und dann den
rechten Einstellknopf eine Sekunde lang
gedrückt halten.HINWEIS Der Kilometerzähler stoppt bei
999999.
Die Tageskilometerzähler stoppen bei
9999.9, können jedoch manuell zu-
rückgestellt werden.Kraftstoffreserve-Kilometerzähler
Wenn der Kraftstoffstand niedrig wird, be-
ginnt das letzte Segment des Kraftstoff-
messers zu blinken. Der Kraftstoffreserve-

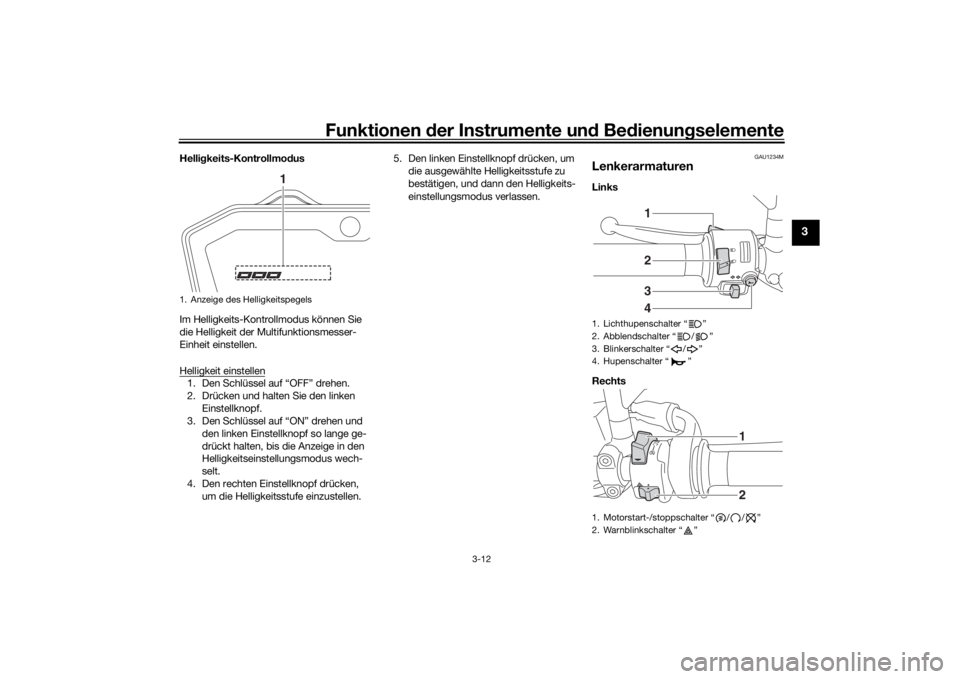

1. Multifunktionsanzeige
1
UB4CG0G0.book Page 9 Friday, December 8, 2017 10:19 AM
Page 25 of 100
Funktionen der Instru mente un d Be dienun gselemente
3-10
3
Kilometerzähler “TRIP F” erscheint auto-
matisch und die gefahrenen Kilometer wer-
den dann ab diesem Punkt gezählt. In die-
sem Fall den linken Einstellknopf drücken,
um die Anzeige in folgender Reihenfolge
umzuschalten:
TRIP F → km/L oder L/100 km → AVE_ _._
km/L oder AVE_ _._ L/100 km → _ _ °C →
Air_ _ °C → ODO → TRIP 1 → TRIP 2 →
TRIP F
Für UK:
TRIP F → km/L, L/100 km oder MPG →
AVE_ _._ km/L, AVE_ _._ L/100 km oder
AVE_ _._ MPG → _ _ °C → Air_ _ °C → ODO
→ TRIP 1 → TRIP 2 → TRIP FHINWEIS Den rechten Einstellknopf drücken,
um die Anzeige in der umgekehrten
Reihenfolge zu wechseln.
Der Kraftstoffreserve-Kilometerzähler
kann manuell zurückgestellt werden,
oder er wird nach dem Tanken und
Fahren von 5 km (3 mi) automatisch
zurückgestellt und aus der Anzeige
ausgeblendet.
Momentaner Kraftstoffver brauch
Diese Funktion berechnet den Kraftstoff-
verbrauch unter den momentanen Fahrbe-
dingungen.
Der momentane Kraftstoffverbrauch kann
entweder auf “km/L”, “L/100 km” oder
“MPG” (für UK) eingestellt werden. “km/L”: Es wird die Fahrstrecke ange-
zeigt, die mit einer Kraftstoffmenge
von 1.0 L unter den momentanen
Fahrbedingungen zurückgelegt wer-
den kann.
“L/100 km”: Es wird die Kraftstoff-
menge angezeigt, die benötigt wird,
um unter den momentanen Fahrbe-
dingungen 100 km weit zu fahren.
“MPG” (für UK): Es wird die Fahrstre-
cke angezeigt, die mit einer Kraftstoff-
menge von 1.0 Imp.gal unter den mo-
mentanen Fahrbedingungen
zurückgelegt werden kann.
Zum Umschalten der Einstellungen für den
momentanen Kraftstoffverbrauch den lin-
ken Einstellknopf drücken und gedrückt
halten, bis die Anzeige wechselt.
HINWEISBei einer Geschwindigkeit von weniger als
20 km/h (12 mi/h) wird “_ _._” angezeigt.Durchschnittlicher Kraftstoffver brauch
Diese Funktion berechnet den durch-
schnittlichen Kraftstoffverbrauch seit dem
letzten Zurückstellen.
1. Momentane Kraftstoffverbrauchsanzeige
1
1. Durchschnittliche Kr aftstoffverbrauchsan-
zeige
1
UB4CG0G0.book Page 10 Friday, December 8, 2017 10:19 AM
Page 26 of 100
Funktionen der Instru mente un d Be dienun gselemente
3-11
3
Der durchschnittliche Kraftstoffverbrauch
kann entweder auf “AVE_ _._ km/L”, “AVE_
_._ L/100 km” oder “AVE_ _._ MPG” (für
UK) eingestellt werden.
“AVE_ _._ km/L”: Es wird die durch-
schnittliche Fahrstrecke angezeigt,
die mit einer Kraftstoffmenge von
1.0 L zurückgelegt werden kann.
“AVE_ _._ L/100 km”: Es wird die
durchschnittliche Kraftstoffmenge an-
gezeigt, die benötigt wird, um 100 km
weit zu fahren.
“AVE_ _._ MPG” (für UK): Es wird die
durchschnittliche Fahrstrecke ange-
zeigt, die mit einer Kraftstoffmenge
von 1.0 Imp.gal zurückgelegt werden
kann.
Zum Umschalten der Einstellungen für den
durchschnittlichen Kraftstoffverbrauch den
linken Einstellknopf drücken und gedrückt
halten, bis die Anzeige wechselt.
Zum Zurückstellen des durchschnittlichen
Kraftstoffverbrauchs den rechten Einstell-
knopf drücken und gedrückt halten, bis die
Anzeige wechselt.HINWEISNach dem Zurückstellen des durchschnitt-
lichen Kraftstoffverbrauchs wird für diese
Anzeige so lange “_ _._” angezeigt, bis das
Fahrzeug 1 km (0.6 mi) zurückgelegt hat.
Kühlflüssi gkeitstemperatur
Zeigt die Kühlflüssigkeitstemperatur im Be-
reich von 40 °C bis 116 °C in Schritten von
1 °C an.
Wenn die Anzeige “Hi” blinkt, das Fahrzeug
anhalten, dann den Motor ausschalten und
abkühlen lassen. (Siehe Seite 6-36.)HINWEIS Wenn die Kühlflüssigkeitstemperatur
unter 40 °C liegt, wird “Lo” angezeigt.
Die Kühlflüssigkeitstemperatur des
Motors ändert sich mit der Wetterlage
und der Motorlast.
Lufttemperatur
Zeigt die Lufttemperatur im Bereich von
–9 °C bis 99 °C in Schritten von 1 °C an. Die
angezeigte Temperatur kann von der Um-
gebungstemperatur abweichen.HINWEISBei einer Temperatur von unter –9 °C
wird “Lo” angezeigt.
Langsames Fahren (unter 20 km/h [12
mi/h]) oder Haltepunkte, wie zum Bei-
spiel Verkehrsampeln usw., können
die Genauigkeit der Temperaturanzei-
ge beeinträchtigen.
1. Kühlflüssigkeits-Temperaturanzeige
1
1. Lufttemperaturanzeige
1
UB4CG0G0.book Page 11 Friday, December 8, 2017 10:19 AM
Page 27 of 100
Funktionen der Instru mente un d Be dienun gselemente
3-12
3
Helli gkeits-Kontrollmo dus
Im Helligkeits-Kontrollmodus können Sie
die Helligkeit der Multifunktionsmesser-
Einheit einstellen.
Helligkeit einstellen1. Den Schlüssel auf “OFF” drehen.
2. Drücken und halten Sie den linken Einstellknopf.
3. Den Schlüssel auf “ON” drehen und
den linken Einstellknopf so lange ge-
drückt halten, bis die Anzeige in den
Helligkeitseinstellungsmodus wech-
selt.
4. Den rechten Einstellknopf drücken, um die Helligkeitsstufe einzustellen. 5. Den linken Einstellknopf drücken, um
die ausgewählte Helligkeitsstufe zu
bestätigen, und dann den Helligkeits-
einstellungsmodus verlassen.
GAU1234M
LenkerarmaturenLinks
Rechts
1. Anzeige des Helligkeitspegels
1
1. Lichthupenschalter “ ”
2. Abblendschalter “ / ”
3. Blinkerschalter “ / ”
4. Hupenschalter “ ”
1. Motorstart-/stoppschalter “ / / ”
2. Warnblinkschalter “ ”
2341
12
UB4CG0G0.book Page 12 Friday, December 8, 2017 10:19 AM
Page 28 of 100
Funktionen der Instru mente un d Be dienun gselemente
3-13
3
GAU12352
Lichthupenschalter “ ”
Drücken Sie diese Taste, um die Schein-
werfer kurz aufleuchten zu lassen.HINWEISWenn der Abblendschalter auf “ ” ge-
stellt ist, hat der Lichthupenschalter keine
Wirkung.
GAU12401
A bblen dschalter “ / ”
Zum Einschalten des Fernlichts den Schal-
ter auf “ ”, zum Einschalten des Ab-
blendlichts den Schalter auf “ ” stellen.
GAU12461
Blinkerschalter “ / ”
Vor dem Rechtsabbiegen den Schalter
nach “ ” drücken. Vor dem Linksabbie-
gen den Schalter nach “ ” drücken. So-
bald der Schalter losgelassen wird, kehrt er
in seine Mittelstellung zurück. Um die Blin-
ker auszuschalten, den Schalter hineindrü-
cken, nachdem dieser in seine Mittelstel-
lung zurückgebracht wurde.
GAU12501
Hupenschalter “ ”
Zum Auslösen der Hupe diesen Schalter
betätigen.
GAU68270
Motorstart-/stoppschalter “ / / ”
Zum Durchdrehen des Motors mit dem
Choke diesen Schalter auf “ ” stellen und
anschließend den Schalter zu “ ” schie-
ben. Vor dem Starten die Anweisungen
zum Anlassen des Motors lesen; siehe
dazu Seite 5-1.
Diesen Schalter auf “ ” stellen, um den
Motor in einem Notfall, z. B. wenn das Fahr-
zeug stürzt oder wenn der Gaszug klemmt,
zu stoppen.
GAU12735
Warn blinkschalter “ ”
Mit dem Zündschlüssel in der Stellung
“ON” oder “ ” diesen Schalter benutzen,
um die Warnblinkanlage einzuschalten (alle
Blinker blinken gleichzeitig auf).
Die Warnblinkanlage ist nur in Notsituatio-
nen zu verwenden, um andere Verkehrsteil-
nehmer zu warnen, wenn man an einer ge-
fährlichen Stelle anhalten muss.ACHTUNG
GCA10062
Das Warn blinklicht nicht ü ber einen län-
g eren Zeitraum bei aus geschaltetem
Motor blinken lassen, da sich d ie Batte-
rie entla den könnte.
GAU12822

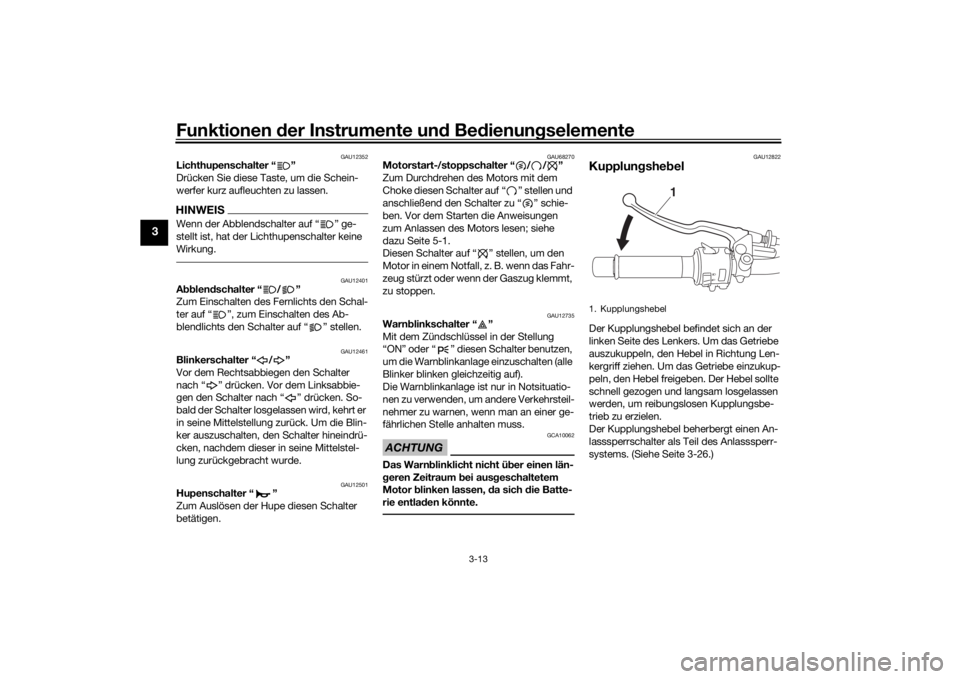

Kupplun gshe belDer Kupplungshebel befindet sich an der
linken Seite des Lenkers. Um das Getriebe
auszukuppeln, den Hebel in Richtung Len-
kergriff ziehen. Um das Getriebe einzukup-
peln, den Hebel freigeben. Der Hebel sollte
schnell gezogen und langsam losgelassen
werden, um reibungslosen Kupplungsbe-
trieb zu erzielen.
Der Kupplungshebel beherbergt einen An-
lasssperrschalter als Teil des Anlasssperr-
systems. (Siehe Seite 3-26.)1. Kupplungshebel
1
UB4CG0G0.book Page 13 Friday, December 8, 2017 10:19 AM
Page 29 of 100
Funktionen der Instru mente un d Be dienun gselemente
3-14
3
GAU12874

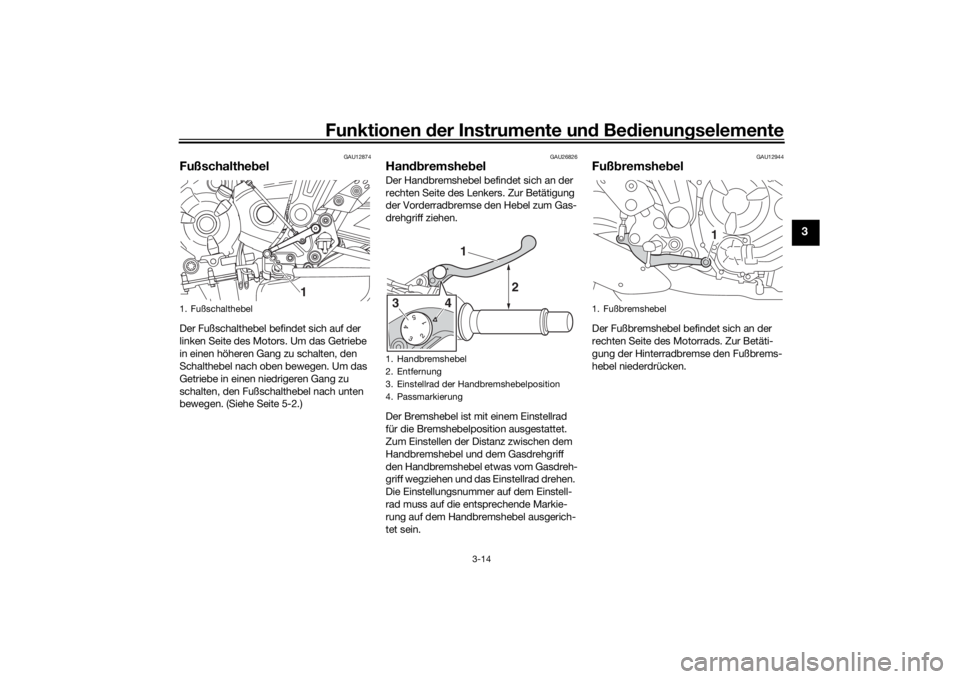

Fußschaltheb elDer Fußschalthebel befindet sich auf der
linken Seite des Motors. Um das Getriebe
in einen höheren Gang zu schalten, den
Schalthebel nach oben bewegen. Um das
Getriebe in einen niedrigeren Gang zu
schalten, den Fußschalthebel nach unten
bewegen. (Siehe Seite 5-2.)
GAU26826
Handbremshe belDer Handbremshebel befindet sich an der
rechten Seite des Lenkers. Zur Betätigung
der Vorderradbremse den Hebel zum Gas-
drehgriff ziehen.
Der Bremshebel ist mit einem Einstellrad
für die Bremshebelposition ausgestattet.
Zum Einstellen der Distanz zwischen dem
Handbremshebel und dem Gasdrehgriff
den Handbremshebel etwas vom Gasdreh-
griff wegziehen und das Einstellrad drehen.
Die Einstellungsnummer auf dem Einstell-
rad muss auf die entsprechende Markie-
rung auf dem Handbremshebel ausgerich-
tet sein.
GAU12944
Fuß bremshe belDer Fußbremshebel befindet sich an der
rechten Seite des Motorrads. Zur Betäti-
gung der Hinterradbremse den Fußbrems-
hebel niederdrücken.
1. Fußschalthebel
1
1. Handbremshebel
2. Entfernung
3. Einstellrad der Handbremshebelposition
4. Passmarkierung
1
2
43
1. Fußbremshebel
1
UB4CG0G0.book Page 14 Friday, December 8, 2017 10:19 AM
Page 30 of 100
Funktionen der Instru mente un d Be dienun gselemente
3-15
3
GAU63040

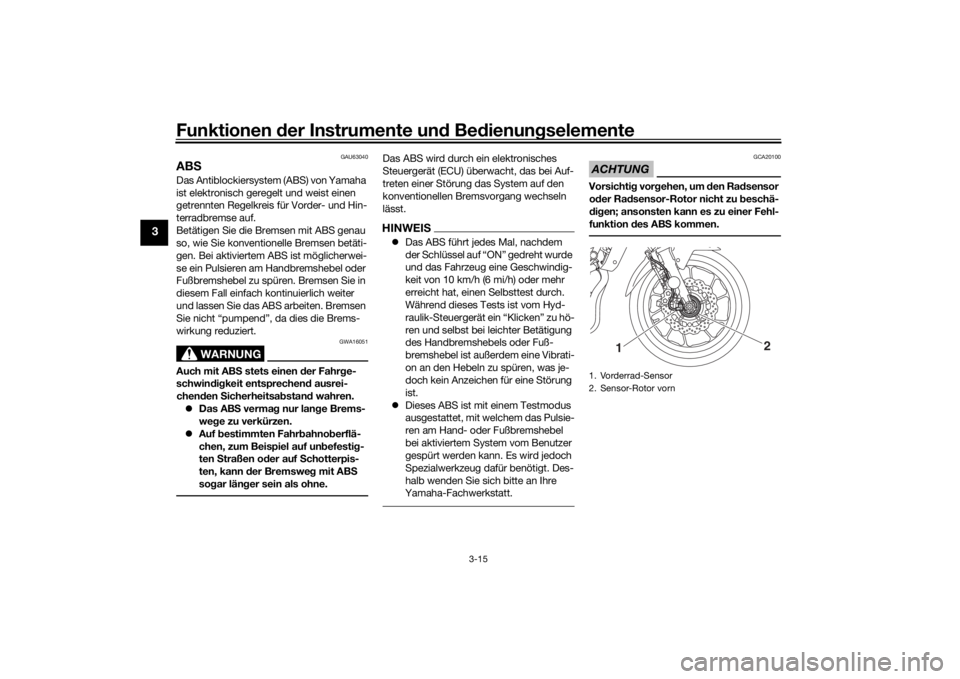

AB SDas Antiblockiersystem (ABS) von Yamaha
ist elektronisch geregelt und weist einen
getrennten Regelkreis für Vorder- und Hin-
terradbremse auf.
Betätigen Sie die Bremsen mit ABS genau
so, wie Sie konventionelle Bremsen betäti-
gen. Bei aktiviertem ABS ist möglicherwei-
se ein Pulsieren am Handbremshebel oder
Fußbremshebel zu spüren. Bremsen Sie in
diesem Fall einfach kontinuierlich weiter
und lassen Sie das ABS arbeiten. Bremsen
Sie nicht “pumpend”, da dies die Brems-
wirkung reduziert.
WARNUNG
GWA16051
Auch mit AB S stets einen d er Fahrge-
schwin dig keit entsprechen d ausrei-
chen den Sicherheitsa bstan d wahren.
Das AB S verma g nur lan ge Brems-
we ge zu verkürzen.
Auf bestimmten Fahr bahno berflä-
chen, zum Beispiel auf un befesti g-
ten Straßen o der auf Schotterpis-
ten, kann der Bremswe g mit AB S
so gar län ger sein als ohne.
Das ABS wird durch ein elektronisches
Steuergerät (ECU) überwacht, das bei Auf-
treten einer Störung das System auf den
konventionellen Bremsvorgang wechseln
lässt.HINWEIS Das ABS führt jedes Mal, nachdem
der Schlüssel auf “ON” gedreht wurde
und das Fahrzeug eine Geschwindig-
keit von 10 km/h (6 mi/h) oder mehr
erreicht hat, einen Selbsttest durch.
Während dieses Tests ist vom Hyd-
raulik-Steuergerät ein “Klicken” zu hö-
ren und selbst bei leichter Betätigung
des Handbremshebels oder Fuß-
bremshebel ist außerdem eine Vibrati-
on an den Hebeln zu spüren, was je-
doch kein Anzeichen für eine Störung
ist.
Dieses ABS ist mit einem Testmodus
ausgestattet, mit welchem das Pulsie-
ren am Hand- oder Fußbremshebel
bei aktiviertem System vom Benutzer
gespürt werden kann. Es wird jedoch
Spezialwerkzeug dafür benötigt. Des-
halb wenden Sie sich bitte an Ihre
Yamaha-Fachwerkstatt.
ACHTUNG
GCA20100
Vorsichti g vor gehen, um d en Radsensor
o der Ra dsensor-Rotor nicht zu beschä-
d ig en; ansonsten kann es zu einer Fehl-
funktion des AB S kommen.1. Vorderrad-Sensor
2. Sensor-Rotor vorn
1
2
UB4CG0G0.book Page 15 Friday, December 8, 2017 10:19 AM
