YAMAHA MT-07 2020 Manual de utilização (in Portuguese)

Manutenção periódica e ajustes
6-33
6
Se um fusível estiver queimado, substitua-
o do modo seguinte.
1. Rode a chave para “OFF” e desligue o circuito elétrico em questão.
2. Retire o fusível queimado e instale um novo fusível com a amperagem espe-
cificada. AVISO! Não utilize um fusí-
vel com uma amperagem superior à recomen
dad a, para evitar causar
gran des danos no sistema elétrico
e possivelmente um incên dio.
[PWA15132]
3. Rode a chave para “ON” e ligue o cir-
cuito elétrico em questão para verifi-
car se o dispositivo funciona.
4. Caso o fusível se volte imediatamente a queimar, solicite a um concessioná-
rio Yamaha que verifique o sistema
elétrico.
1. Fusível da ignição
2. Fusível do sistema de sinalização
3. Fusível do farol dianteiro
4. Fusível de reserva 2 (para ECU)
5. Fusível de reserva (para o relógio e o siste-ma imobilizador)
6. Fusível do motor da ventoinha do radiador
7. Fusível de solenóide ABS
8. Fusível do motor do ABS
9. Fusível da luz de estacionamento
10.Fusível auxiliar
11.Fusível da unidade de controlo ABS
12.Fusível de substituição
7
8
9
10
11
1
2
3
4
5
61212
Fusíveis especifica dos:
Fusível principal: 30.0 A
Fusível auxiliar: 2.0 A
Fusível do farol dianteiro:
15.0 A
Fusível do sistema de sinalização: 10.0 A
Fusível da ignição: 10.0 A
Fusível da luz de estacionamento:
7.5 A
Fusível do motor da ventoinha do
radiador:
10.0 A
Fusível motor ABS: 30.0 A
Fusível de solenóide ABS: 20.0 A
Fusível da unidade de controlo
ABS: 7.5 A
Fusível de reserva:
7.5 A
Fusível de reserva 2: 10.0 A
UB4CP1P0.book Page 33 Wednesday, August 1, 2018 8:43 AM

Manutenção periódica e ajustes
6-34
6
PAU84110
Substituição da lâmpa da do farol
d ianteiroEste modelo está equipado com uma lâm-
pada do farol dianteiro de halogéneo. Se a
lâmpada do farol dianteiro se fundir, subs-
titua-a do modo que se segue.PRECAUÇÃO
PCA10651
Tenha cui dad o para não d anificar as se-
guintes peças:  Lâmpa da do farol dianteiro
Não toque na parte em vi dro da
lâmpa da do farol dianteiro para evi-
tar que se suje com óleo, caso con-
trário a transparência do vi dro, a
luminosi dad e da lâmpa da e o seu
tempo de duração serão ad versa-
mente afetad os. Limpe minuciosa-
mente quaisquer vestígios de
suji dad e e de marcas de ded os, uti-
lizan do um pano hume deci do com
álcool ou diluente.
 Lente do farol dianteiro
Não cole nenhum tipo de película
colori da nem autocolantes na lente
d o farol dianteiro.
Não utilize uma lâmpa da do farol
d ianteiro com um consumo em
wa
tts superior ao especifica do.
1. Retire a unidade do farol dianteiro, re-
tirando a cavilha e a anilha de cada la-
do. 2. Desligue o acoplador do farol diantei-
ro e retire a cobertura da lâmpada do
farol dianteiro.
3. Desprenda o suporte da lâmpada do farol dianteiro e, depois, retire a lâm-
pada fundida.1. Não toque na parte em vidro da lâmpada.
1. Cavilha e anilha
1
1. Cavilha e anilha
1. Acoplador do farol dianteiro
2. Cobertura da lâmpada do farol dianteiro
112
UB4CP1P0.book Page 34 Wednesday, August 1, 2018 8:43 AM

Manutenção periódica e ajustes
6-35
6

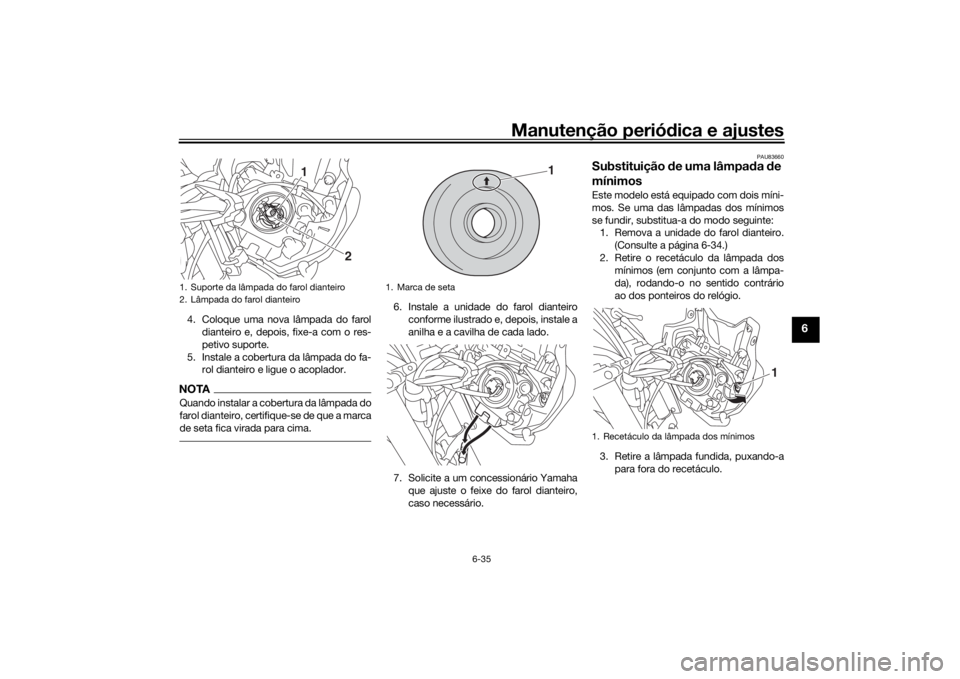

4. Coloque uma nova lâmpada do farol
dianteiro e, depois, fixe-a com o res-
petivo suporte.
5. Instale a cobertura da lâmpada do fa- rol dianteiro e ligue o acoplador.NOTAQuando instalar a cobertura da lâmpada do
farol dianteiro, certifique-se de que a marca
de seta fica virada para cima.
6. Instale a unidade do farol dianteiro
conforme ilustrado e, depois, instale a
anilha e a cavilha de cada lado.
7. Solicite a um concessionário Yamaha que ajuste o feixe do farol dianteiro,
caso necessário.
PAU83660
Substituição de uma lâmpad a de
mínimosEste modelo está equipado com dois míni-
mos. Se uma das lâmpadas dos mínimos
se fundir, substitua-a do modo seguinte:
1. Remova a unidade do farol dianteiro.
(Consulte a página 6-34.)
2. Retire o recetáculo da lâmpada dos mínimos (em conjunto com a lâmpa-
da), rodando-o no sentido contrário
ao dos ponteiros do relógio.
3. Retire a lâmpada fundida, puxando-a para fora do recetáculo.
1. Suporte da lâmpada do farol dianteiro
2. Lâmpada do farol dianteiro
1
2
1. Marca de seta
1
1. Recetáculo da lâmpada dos mínimos
1
UB4CP1P0.book Page 35 Wednesday, August 1, 2018 8:43 AM

Manutenção periódica e ajustes
6-36
6
4. Introduza uma nova lâmpada no rece-
táculo.
5. Instale o recetáculo (em conjunto com
a lâmpada), rodando-o no sentido dos
ponteiros do relógio.
6. Instale a unidade do farol dianteiro.
PAU70540
Luz do travão/farolim traseiroEste modelo está equipado com uma luz
do travão/farolim traseiro tipo LED.
Se a luz do travão/farolim traseiro não se
acender, solicite a um concessionário
Yamaha que a verifique.
PAU24205
Substituição de uma lâmpa da do
sinal de mu dança de direção1. Retire a lente do sinal de mudança de
direção, removendo o respetivo para-
fuso.
2. Retire a lâmpada fundida, empurran- do-a para dentro e rodando-a no sen-
tido contrário ao dos ponteiros do
relógio.
1. Lâmpada dos mínimos
1
1. Lente do sinal de mudança de direção
2. Parafuso
1
2
UB4CP1P0.book Page 36 Wednesday, August 1, 2018 8:43 AM

Manutenção periódica e ajustes
6-37
6

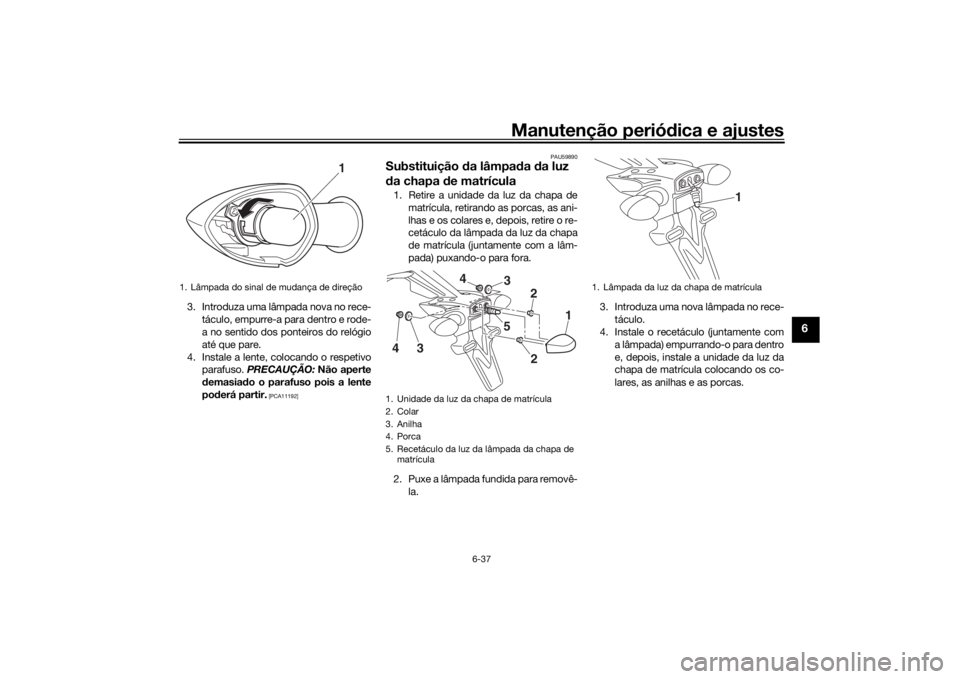

3. Introduza uma lâmpada nova no rece-
táculo, empurre-a para dentro e rode-
a no sentido dos ponteiros do relógio
até que pare.
4. Instale a lente, colocando o respetivo parafuso. PRECAUÇÃO: Não aperte
d emasia do o parafuso pois a lente
pod erá partir.
[PCA11192] PAU59890
Substituição
da lâmpa da da luz
d a chapa de matrícula1. Retire a unidade da luz da chapa de
matrícula, retirando as porcas, as ani-
lhas e os colares e, depois, retire o re-
cetáculo da lâmpada da luz da chapa
de matrícula (juntamente com a lâm-
pada) puxando-o para fora.
2. Puxe a lâmpada fundida para removê- la. 3. Introduza uma nova lâmpada no rece-
táculo.
4. Instale o recetáculo (juntamente com
a lâmpada) empurrando-o para dentro
e, depois, instale a unidade da luz da
chapa de matrícula colocando os co-
lares, as anilhas e as porcas.
1. Lâmpada do sinal de mudança de direção
1
1. Unidade da luz da chapa de matrícula
2. Colar
3. Anilha
4. Porca
5. Recetáculo da luz da lâmpada da chapa de matrícula
1
22
53
4
3
4
1. Lâmpada da luz da chapa de matrícula
1
UB4CP1P0.book Page 37 Wednesday, August 1, 2018 8:43 AM

Manutenção periódica e ajustes
6-38
6
PAU67131
Suporte do motocicloUma vez que este modelo não está equipa-
do com um descanso central, utilize apoios
de manutenção quando remover a roda da
frente ou a roda traseira ou quando efetuar
outro tipo de manutenção para a qual seja
necessário colocar o motociclo na posição
vertical.
Assegure-se de que o motociclo se encon-
tra numa posição estável e nivelada, antes
de iniciar qualquer procedimento de manu-
tenção.
PAU25872
Deteção e resolução de proble-
masEmbora os motociclos Yamaha sejam sub-
metidos a uma inspeção minuciosa antes
do envio da fábrica, poderão ocorrer al-
guns problemas durante a sua utilização.
Qualquer problema nos sistemas de com-
bustível, compressão ou ignição, por
exemplo, poderá provocar um fraco arran-
que e perda de potência.
As seguintes tabelas de deteção e resolu-
ção de problemas apresentam procedi-
mentos fáceis e rápidos, para verificar você
mesmo estes sistemas vitais. No entanto,
caso o seu motociclo precise de qualquer
reparação, leve-o a um concessionário
Yamaha, cujos técnicos habilitados pos- suem as ferramentas, experiência e conhe-
cimentos necessários para assistir
devidamente o motociclo.
Utilize apenas peças sobresselentes genu-
ínas da Yamaha. As peças não originais
poderão parecer-se com as da Yamaha,
mas são frequentemente inferiores, pos-
suem um tempo de duração mais curto e
podem levar a despesas de reparação ele-
vadas.
AVISO
PWA15142
Não fume d urante a verificação do siste-
ma de combustível e verifique se não há
chamas desprotegi das nem faíscas na
área, incluin do luzes piloto de esquenta-
d ores ou cal deiras. A gasolina ou os va-
pores de gasolina po dem incen diar-se
ou explo dir e causar ferimentos graves
ou d anos materiais.
1. Apoio de manutenção (exemplo)
1
UB4CP1P0.book Page 38 Wednesday, August 1, 2018 8:43 AM

Manutenção periódica e ajustes
6-39
6
PAU42365
Tabelas de deteção e resolução de problemasProblemas no arranque ou fraco desempenho do motor
Verifique o nível de
combustível no respetivo
depósito.1. Combustível
Há combustível suficiente.
Não há combustível.
Verifique a bateria.
Abasteça com combustível.
O motor não arranca.
Verifique a bateria.
Acione o motor de
arranque elétrico.4. Compressão
Há compressão.
Não há compressão.
Retire as velas de ignição
e verifique os elétrodos.3. Ignição
Limpe com um pano seco e corrija as distâncias dos
elétrodos das velas de ignição ou substitua as velas de igniç\
ão.
O motor não arranca.
Solicite a um concessionário Yamaha que verifique o veículo.
Solicite a um concessionário Yamaha que verifique o veículo.
O motor não arranca.
Verifique a compressão.O motor não arranca.
Verifique a ignição.
Acione o motor de
arranque elétrico.2. Bateria
O motor roda rapidamente.
O motor roda lentamente.
A bateria está em boas condições.Verifique as ligações dos fios da bateria e,
se necessário, solicite a um concessionário
Yamaha que a carregue.
SecaHúmida
Acione o motor de arranque elétrico.
Solicite a um concessionário Yamaha que verifique o veículo.
UB4CP1P0.book Page 39 Wednesday, August 1, 2018 8:43 AM

Manutenção periódica e ajustes
6-40
6
Sobreaquecimento do motor
AVISO
PWA10401
 Não retire a tampa do ra dia dor enquanto o motor e o ra dia dor estiverem quentes. O flui do muito quente e o vapor po dem
ser expeli dos sob pressão, pod endo provocar graves ferimentos. Não se esqueça de aguar dar até que o motor tenha arre-
feci do.
 Depois de retirar o parafuso retentor da tampa do ra dia dor, coloque um ped aço de pano espesso, tal como uma toalha,
sobre a tampa do ra dia dor, e d epois rod e lentamente a tampa no senti do contrário ao dos ponteiros do relógio até esta
parar para permitir o escape de qualquer pressão resi dual. Quand o o ruído sibilante parar, prima a tampa enquanto a ro da
no senti do contrário ao dos ponteiros d o relógio e, de segui da, retire a tampa.NOTACaso não tenha líquido refrigerante, pode utilizar temporariament e água da torneira, desde que seja substituída pelo líquido refrigerante
recomendado logo que possível.Aguarde que o
motor arrefeça.
Verifique o nível de refrigerante
no reservatório e no radiador.
O nível de refrigerante está OK.O nível de refrigerante está
baixo. Verifique se o
sistema de refrigeração
tem fugas.
Solicite a um concessionário
Yamaha que verifique e repare
o sistema de refrigeração.
Adicione líquido refrigerante.
(Consulte NOTA.)
Coloque o motor em funcionamento. Se o motor voltar a
sobreaquecer, solicite a um concessionário Yamaha que
verifique e repare o sistema de refrigeração.Há fuga.
Não há fuga.
UB4CP1P0.book Page 40 Wednesday, August 1, 2018 8:43 AM

Cuidad os e arrumação do motociclo7-1
7
PAU37834
Cor mate cui dad oPRECAUÇÃO
PCA15193
Alguns mo delos estão equipa dos com
peças com acabamento em cor mate.
Consulte um concessionário Yamaha
para obter conselhos sobre quais os
prod utos a utilizar antes de limpar o veí-
culo. Se utilizar uma escova, pro dutos
químicos agressivos ou compostos de
limpeza para limpar estas peças vai ris-
car ou danificar a superfície das mes-
mas. Também não deve aplicar cera em
nenhuma peça com acabamento em cor
mate.
PAU83443
Cui dad osUma limpeza minuciosa e frequente do ve-
ículo não só melhora a sua aparência como
também melhora o seu desempenho em
geral e prolonga a vida útil de muitos dos
seus componentes. Ao lavar, limpar e polir
também tem a oportunidade de inspecio-
nar a condição do veículo mais frequente-
mente. Não se esqueça de lavar o veículo
depois de conduzir à chuva ou perto do
mar, pois o sal é corrosivo para os metais.NOTA Nas estradas onde cai muita neve
pode utilizar-se sal como método de
descongelação. Esse sal pode per-
manecer nas estradas mesmo até
quase ao fim da primavera, portanto,
não se esqueça de lavar a parte infe-
rior da carroçaria e o chassis depois
de conduzir nessas áreas.
 Os produtos de tratamento e de ma-
nutenção genuínos da Yamaha são
vendidos sob a marca YAMALUBE
em muitos mercados no mundo intei-
ro.
 Peça mais dicas de limpeza no seu
concessionário Yamaha.
PRECAUÇÃO
PCA26280
Uma limpeza incorreta po de provocar
d anos cosméticos e mecânicos. Não
utilize:  lava doras de alta pressão ou má-
quinas de limpeza a jato de vapor. O
excesso de pressão d a água pode
provocar infiltrações e deteriorar
os rolamentos de ro da, os travões,
os ve dantes da transmissão e os
d ispositivos elétricos. Evite aplicar
d etergente a alta pressão como,
por exemplo, em máquinas de lava-
gem automática para carros.
 químicos agressivos, incluin do
agentes de limpeza de ro das dema-
sia do áci dos, especialmente em ro-
d as de raio ou d e magnésio.
 químicos agressivos, compostos
de limpeza abrasivos ou cera em
peças com acabamento mate. As
escovas po dem riscar e d anificar o
acabamento mate, utilize apenas
uma esponja suave ou uma toalha.
 toalhas, esponjas ou escovas con-
tamina das com pro dutos de limpe-
za abrasivos ou químicos
agressivos, como solventes, gasoli-
UB4CP1P0.book Page 1 Wednesday, August 1, 2018 8:43 AM

Cuidad os e arrumação do motociclo
7-2
7
na, remove dores de ferrugem, líqui-
d o dos travões ou anticongelante,
etc.
Antes de lavar
1. Estacione o veículo num local onde não fique exposto à luz solar direta e
deixe-o arrefecer. Assim evita man-
chas de água.
2. Certifique-se de que todas as tampas, coberturas, acopladores elétricos e
conectores estão bem instalados.
3. Cubra a extremidade do silencioso com um saco de plástico e um elásti-
co forte.
4. Humedeça as manchas difíceis, como insetos e sujidade de pássaros, com
uma toalha molhada durante alguns
minutos.
5. Retire a sujidade da estrada e as man-
chas de óleo com um agente desen-
gordurante de qualidade e uma
escova com cerdas de plástico ou
uma esponja. PRECAUÇÃO: Não uti-
lize agentes desengor durantes em
áreas que requeiram lubrificação
como ve dantes, anilhas e eixos das
ro das. Siga as instruções do prod u-
to.
[PCA26290]
Lavagem
1. Retire todo o desengordurante e lave o veículo com uma mangueira de jar-
dim. Aplique só a pressão necessária.
Evite passar com água diretamente
sobre o silencioso, o painel de instru-
mentos, a entrada de ar ou outras áre-
as internas, como os compartimentos
de armazenagem debaixo do assento.
2. Lave o veículo com um detergente para veículos de qualidade misturado
com água fria e uma toalha suave e
limpa ou uma esponja. Use uma esco-
va de dentes velha ou uma escova
com cerdas de plástico para os locais
de difícil acesso. PRECAUÇÃO: Utili-
ze água fria se o veículo tiver si do
exposto a sal. A água quente au-
menta as proprie dad es corrosivas
d o sal.
[PCA26301]
3. Para veículos equipados com para-
vento: Limpe o para-vento com uma
toalha suave ou uma esponja hume-
decida com água e um detergente
com pH neutro. Se necessário, utilize
um produto de limpeza de alta quali-
dade para o para-vento ou um produ-
to de polir para motociclos.
PRECAUÇÃO: Nunca utilize quími-
cos fortes para limpar o para-vento.
Além disso, alguns compostos d elimpeza para plásticos po
dem ris-
car o para-vento, pelo que deverá
testar to dos os pro dutos de limpe-
za antes da aplicação geral.
[PCA26310]
4. Remova minuciosamente com água
lavada. Certifique-se de que todos os
resíduos de detergente são removi-
dos, pois estes podem ser prejudiciais
para o plástico.
Após a lavagem 1. Seque o veículo com um pano suave
ou uma toalha absorvente, de prefe-
rência uma toalha de microfibra.
2. Para os modelos equipados com cor-
rente de transmissão: Seque e lubrifi-
que a corrente de transmissão para
prevenir a formação de ferrugem.
3. Utilize um produt o de polir crómio
para dar brilho a peças de crómio, alu-
mínio e aço inoxidável. A descolora-
ção dos sistemas de escape em aço
inoxidável induzida termicamente
pode muitas vezes ser removida atra-
vés de polimento.
4. Aplique um spray de proteção contra a corrosão nas peças metálicas, in-
cluindo nas superfícies cromadas ou
niqueladas. AVISO! Não aplique sili-
cone ou óleo em spray a bancos,
punhos, apoios d os pés ou rastos
UB4CP1P0.book Page 2 Wednesday, August 1, 2018 8:43 AM
