Manutenzione e regolazione periodiche
6-13
6
8. Installare il bullone drenaggio olio e la
guarnizione nuova, quindi stringere il
bullone alla coppia di serraggio se-
condo specifica.
9. Rabboccare con la quantità secondo specifica dell’olio motore consigliato.
NOTA
eventualmente versato sulle parti dopo che

freddati.ATTENZIONE
HCA11621
Per prevenire slittamenti della fri-
zione ( dato che l’olio motore lubrifi-
ca anche la frizione), non miscelare
a dditivi chimici all’olio. Non utilizza-
re oli con specifica diesel “CD” o oli
d i q ualità superiore a quella specifi-
cata. Inoltre non usare oli con eti-
chetta “ENERGY CONSERVING II”
(CONSERVANTE ENERGIA II) o su-
periore.
 Accertarsi che non penetrino corpi
estranei nel carter.
10. Verificare che l’O-ring non sia danneg-
giato e sostituirlo, se necessario.
11. Installare e serrare il tappo bocchetto- ne riempimento olio motore.
12. Accendere il motore e lasciarlo girare
al minimo per diversi minuti verifican-
do che non ci siano perdite di olio. In
caso di perdite di olio, spegnere im-
mediatamente il motore e cercarne le
cause.NOTA
sione olio motore deve spegnersi.

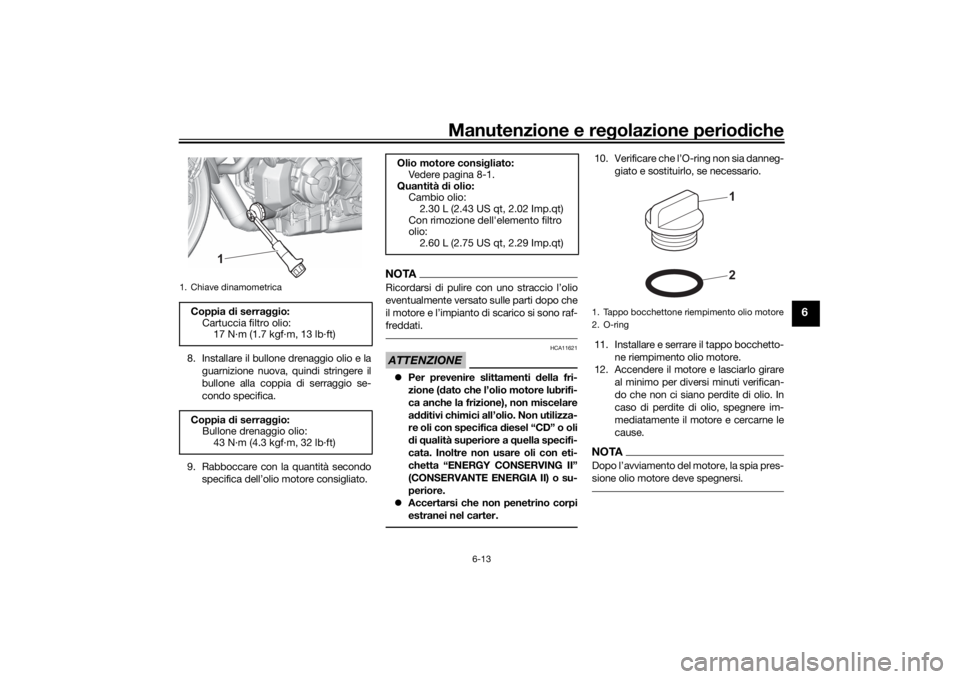

1. Chiave dinamometricaCoppia di serra ggio:
Cartuccia filtro olio: 17 N·m (1.7 kgf·m, 13 lb·ft)
Coppia di serra ggio:
Bullone drenaggio olio:
43 N·m (4.3 kgf·m, 32 lb·ft)
1
Olio motore consi gliato:
Vedere pagina 8-1.
Quantità di olio:
Cambio olio: 2.30 L (2.43 US qt, 2.02 Imp.qt)
Con rimozione dell'elemento filtro
olio: 2.60 L (2.75 US qt, 2.29 Imp.qt)
1. Tappo bocchettone riempimento olio motore
2. O-ring
21
UBATH0H0.book Page 13 Tuesday, October 27, 2020 6:10 PM

Manutenzione e regolazione perio diche
6-14
6
ATTENZIONE
HCA20860
Se la spia pressione olio lampe ggia o re-
sta accesa anche se il livello d ell’olio è
appropriato, spe gnere imme diatamente
il motore e far controllare il veicolo d a un
concessionario Yamaha.13. Spegnere il motore, attendere qualche
minuto per far assestare il livello
dell’olio ai fini di una lettura precisa,
quindi controllare il livello dell’olio e
correggerlo se necessario.
HAU85450
Perché YamalubeL’olio YAMALUBE è un componente origi-
nale YAMAHA nato dalla passione e dalla
convinzione dei tecnici che l’olio motore è
un componente liquido importante per il
motore. Organizziamo team di specialisti
nei settori di ingegneria meccanica, chimi-
ca, elettronica e prove su circuito dedicati
allo sviluppo del motore e dell’olio che sarà
utilizzato con esso. Gli oli Yamalube trag-
gono il massimo vantaggio dalle qualità
dell’olio di base con un equilibrio ideale di
additivi per garantire la conformità dell’olio
finale ai nostri standard prestazionali. Per-
tanto, gli oli minerali, semisintetici e sintetici
Yamalube hanno i propri caratteri e valori
distintivi. L’esperienza di Yamaha acquisita
nel corso di molti anni di ricerca e sviluppo
nel settore degli oli fin dagli anni ‘60 rende
Yamalube la scelta migliore per il motore
Yamaha.
HAUS1203
Li qui do refri geranteIl livello del liquido refrigerante deve essere
controllato regolarmente. Inoltre si deve
cambiare il liquido refrigerante agli intervalli
specificati nella tabella della manutenzione
periodica.NOTASe non è disponibile il liquido refrigerante
originale Yamaha, utilizzare un antigelo con
glicole etilenico contenente inibitori di cor-
rosione per i motori di alluminio e miscelar-
lo con acqua distillata a un rapporto 1:1.
HAU20097
Per controllare il livello del li qui do refri-
g erante
Poiché il livello del liquido refrigerante varia
con la temperatura del motore, controllare
quando il motore è freddo. 1. Parcheggiare il veicolo su una superfi- cie piana.Liqui do refri gerante consi gliato:
Liquido refrigerante YAMALUBE
Quantità di liq uido refri gerante:
Serbatoio liquido refrigerante (riferi-
mento livello max.): 0.25 L (0.26 US qt, 0.22 Imp.qt)
Radiatore (circuito compreso): 1.60 L (1.69 US qt, 1.41 Imp.qt)
UBATH0H0.book Page 14 Tuesday, October 27, 2020 6:10 PM

Manutenzione e regolazione periodiche
6-15
6
2. Con il veicolo in posizione verticale,
guardare il livello di liquido refrigerante
nel serbatoio.
3. Se il liquido refrigerante è all’altezza o al di sotto del riferimento livello min.,
togliere il tappo serbatoio liquido refri-
gerante. AVVERTENZA! To gliere
solo il tappo serbatoio li qui do refri-
g erante. Non tentare mai d i togliere
il tappo ra diatore quand o il motore
è cal do.
[HWA15162]
4. Aggiungere liquido refrigerante fino al
riferimento di livello massimo.
ATTENZIONE: Se non si dispone di
li q ui do refri gerante, utilizzare al suo
posto ac qua distillata o ac qua del
rubinetto non calcarea. Non utiliz-
zare ac qua calcarea o salata, in
q uanto sono dannose per il motore.
Se si è usata d ell’acqua al posto del
refri gerante, sostituirla con refri ge-
rante al più presto possibile, altri-
menti l’impianto d i raffreddamento
non sarebbe protetto dal gelo e d al-
la corrosione. Se si è a ggiunta ac-
q ua al refri gerante, far controllare al
più presto possibile da un conces-
sionario Yamaha il contenuto di re-
fri gerante, altrimenti l’efficacia del
li q ui do refri gerante si ri duce.
[HCA10473]
5. Installare il tappo serbatoio liquido re-
frigerante.
HAU33032
Cambio del li qui do refri gerante
Il liquido refrigerante va cambiato agli inter-
valli specificati nella tabella della manuten-
zione periodica e lubrificazione. Far
eseguire il cambio del liquido refrigerante
dal concessionario Yamaha.
AVVERTENZA! Non tentare mai di to glie-
re il tappo rad iatore quand o il motore è
cal do.
[HWA10382]

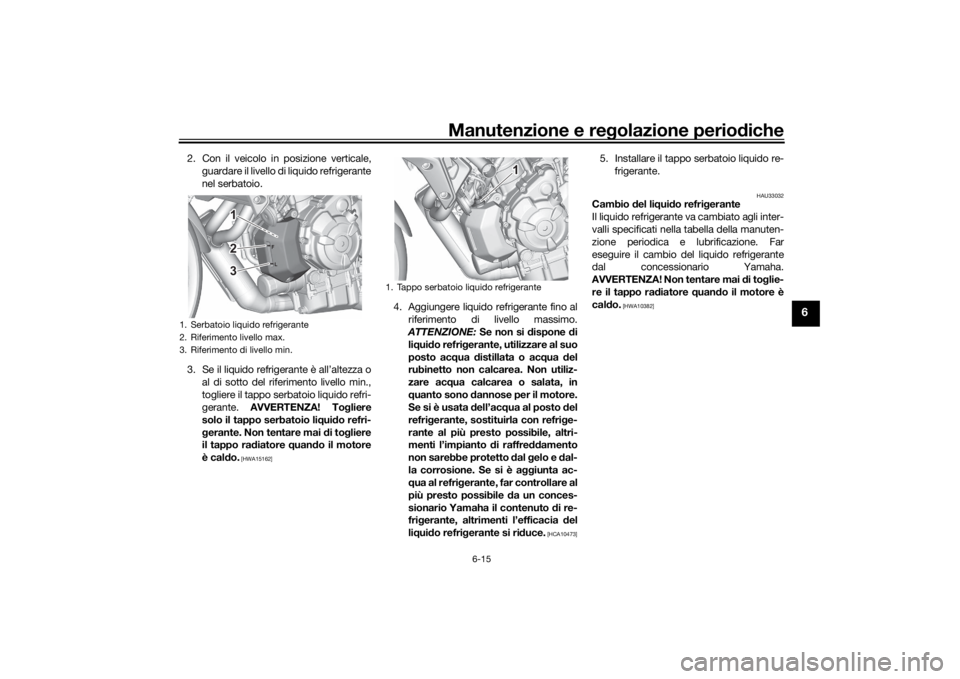

1. Serbatoio liquido refrigerante
2. Riferimento livello max.
3. Riferimento di livello min.
1 1 1
2 23 3
F
L
1. Tappo serbatoio liquido refrigerante
1 1 1
UBATH0H0.book Page 15 Tuesday, October 27, 2020 6:10 PM

Manutenzione e regolazione perio diche
6-16
6
HAU60451
Sostituzione dell’elemento fil-
trante e pulizia del tubo di ispe-
zioneSostituire l’elemento filtrante agli intervalli
specificati nella tabella della manutenzione
periodica e lubrificazione. Fare sostituire
più spesso l’elemento filtrante da un con-
cessionario Yamaha, se si percorrono zone
molto umide o polverose. Tuttavia, il tubet-
to ispezione cassa filtro è facilmente acces-
sibile e deve essere controllato
frequentemente ed eventualmente pulito.
Per pulire il tubetto ispezione cassa filtro
1. Rimuovere il tubetto ispezione cassa
filtro sotto la cassa filtro.
2. Pulire e poi installare il tubetto.
HAU44735
Controllo del re gime del minimoControllare il regime del minimo e, se ne-
cessario, farlo correggere da un concessio-
nario Yamaha.
HAU21386
Controllo del g ioco della mano-
pola acceleratoreMisurare il gioco della manopola accelera-
tore come illustrato.
Controllare periodicamente il gioco della
manopola acceleratore e, se necessario,
farlo regolare da un concessionario
Yamaha.
1. Tubo d’ispezione del filtro dell’aria
1 1 1
Re gime del minimo:
1250–1450 giri/min.

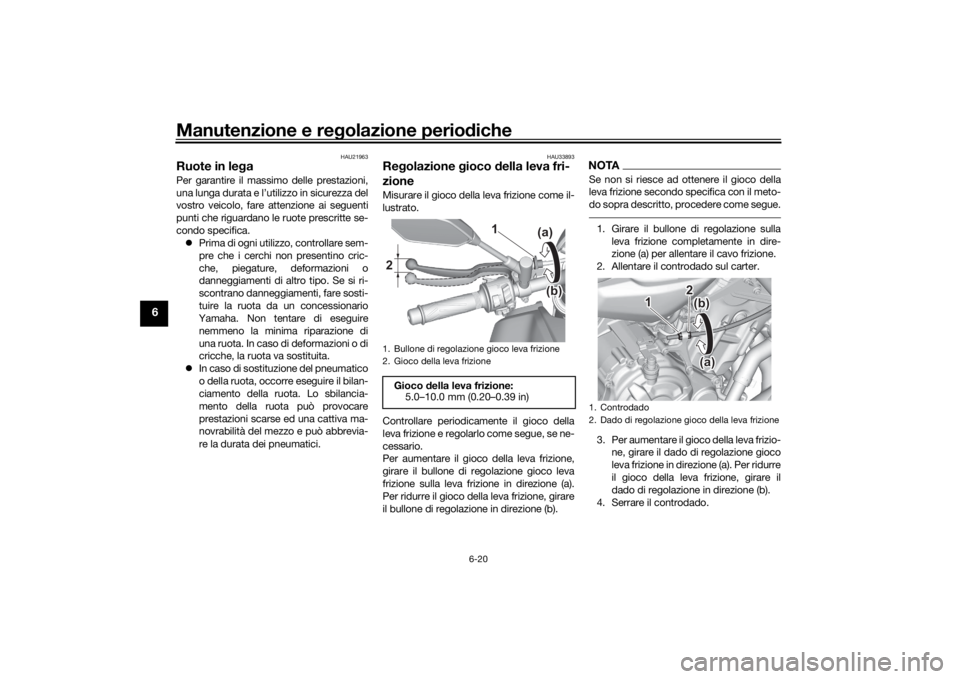

1. Gioco della manopola acceleratoreGioco della manopola acceleratore:
3.0–5.0 mm (0.12–0.20 in)
1 1 1
UBATH0H0.book Page 16 Tuesday, October 27, 2020 6:10 PM

Manutenzione e regolazione periodiche
6-17
6
HAU21403
Gioco valvoleLe valvole sono un componente importante
del motore e, poiché il gioco delle valvole
cambia con l’uso, devono essere controlla-
te e regolate agli intervalli specificati nella
tabella di manutenzione periodica. Le val-
vole non regolate possono generare una
miscela aria-carburante errata, rumore del
motore e, a lungo andare, anche danni al
motore. Per evitarlo, chiedere a un rivendi-
tore Yamaha di controllare e regolare il gio-
co delle valvole a intervalli regolari.NOTAQuesta operazione deve essere eseguita a
motore freddo.
HAU64412
PneumaticiI pneumatici sono l’unico punto di contatto
tra il veicolo e la strada . La sicurezza in tutte
le condizioni di guida dipende da un’area di
contatto con la strada relativamente picco-
la. Pertanto, è fondamentale mantenere
sempre i pneumatici in buone condizioni e
sostituirli agli intervalli adeguati con pneu-
matici secondo specifica.
Pressione pneumatici
Controllare sempre e, se necessario, rego-
lare la pressione pneumatici prima di met-
tersi in marcia.
AVVERTENZA
HWA10504
L’utilizzo di q uesto veicolo con una pres-
sione pneumatici sc orretta può provo-
care infortuni gravi o il d ecesso a
se guito della per dita del controllo.
 Controllare e re golare la pressione
pneumatici a fre ddo (ossia quand o
la temperatura dei pneumatici è
u g uale alla temperatura ambiente).
 Si deve re golare la pressione pneu-
matici in funzione della velocità di
marcia e d el peso totale d el pilota,
d el passe ggero, del carico e d eg li
accessori omolo gati per questo
mo dello.
AVVERTENZA
HWA10512
Non sovraccaricare mai il veicolo. L’uti-
lizzo di un veicolo sovraccarico può pro-
vocare inci denti.
Pressione pneumatico a fre ddo:
1 persona:
Anteriore:225 kPa (2.25 kgf/cm², 33 psi)
Posteriore:
250 kPa (2.50 kgf/cm², 36 psi)
2 persone: Anteriore:
225 kPa (2.25 kgf/cm², 33 psi)
Posteriore: 250 kPa (2.50 kgf/cm², 36 psi)
Carico massimo: Veicolo: 171 kg (377 lb)
Il carico massimo del veicolo corri-
sponde al peso totale di conducen-
te, passeggero, bagagli e accessori.
UBATH0H0.book Page 17 Tuesday, October 27, 2020 6:10 PM

Manutenzione e regolazione perio diche
6-18
6
Controllo dei pneumatici
Controllare sempre i pneumatici prima di
ogni utilizzo. Se la profondità battistrada
centrale è scesa al limite secondo specifi-
ca, se ci sono chiodi o frammenti di vetro
nel pneumatico, o se il fianco è fessurato,
fare sostituire immediatamente il pneumati-
co da un concessionario Yamaha.
NOTAI limiti di profondità battistrada possono dif-
ferire da nazione a nazione. Rispettare
sempre le disposizioni di legge della nazio-

AVVERTENZA
HWA10472
 Fare sostituire i pneumatici ecces-
sivamente consumati da un con-
cessionario Yamaha. Oltre a d
essere ille gale, l’utilizzo d el veicolo
con pneumatici eccessivamente
usurati ri duce la stabilità di marcia e
può provocare la per dita del con-
trollo del mezzo.
 Consi gliamo di affi dare la sostitu-
zione di tutte le parti in relazione
alle ruote e d ai freni, compresi i
pneumatici, a d un concessionario
Yamaha, che possie de le cono-
scenze tecniche e l’esperienza ne-
cessarie.
 Marciare a velocità mo derate dopo
il cambio d i un pneumatico, per per-
mettere alla superficie del pneuma-
tico di “ro darsi”, in mo do da poter
sviluppare al me glio le proprie ca-
ratteristiche.
Informazioni sui pneumatici
Questo modello è equipaggiato con pneu-
matici senza camera d’aria e valvole aria
pneumatici.
I pneumatici invecchiano, anche se non
sono stati utilizzati o se sono stati utilizzati
solo occasionalmente. La presenza di cre-
pe sul battistrada e sulla gomma dei fian-
chi, talvolta accompagnata dalla
deformazione della carcassa, sono un se-
gno evidente dell’invecchiamento. I pneu-
matici vecchi e invecchiati devono essere
controllati da gommisti specializzati per ap-
purare l’idoneità a proseguirne l’uso.

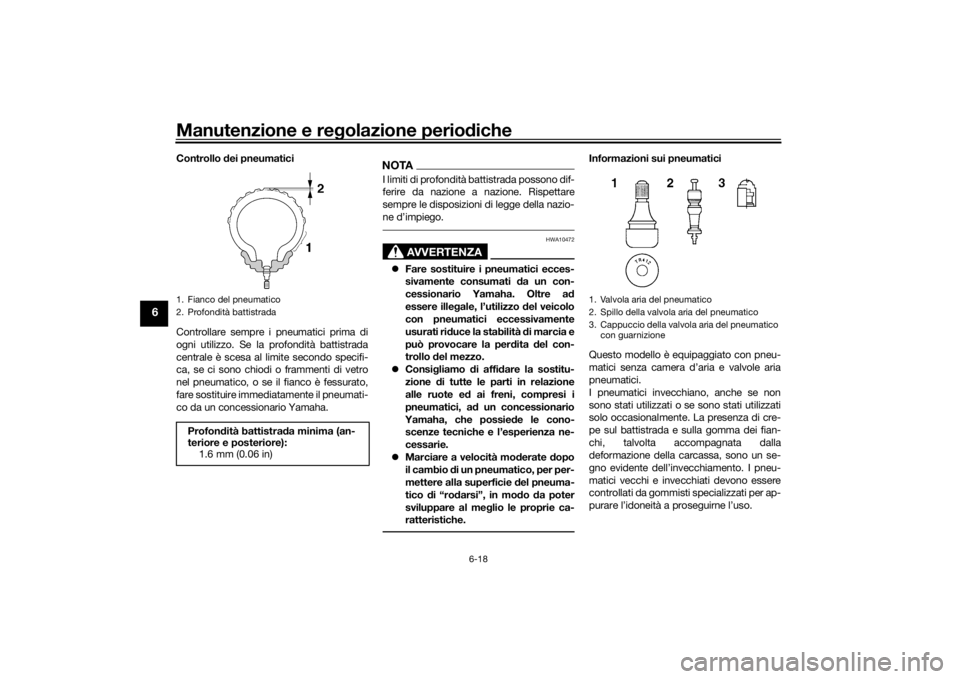

1. Fianco del pneumatico
2. Profondità battistradaProfon dità battistra da minima (an-
teriore e posteriore): 1.6 mm (0.06 in)
1. Valvola aria del pneumatico
2. Spillo della valvola aria del pneumatico
3. Cappuccio della valvola aria del pneumatico
con guarnizione
UBATH0H0.book Page 18 Tuesday, October 27, 2020 6:10 PM

Manutenzione e regolazione periodiche
6-19
6
AVVERTENZA
HWA10902
 Il pneumatico anteriore e quello po-
steriore devono essere della stessa
marca e d esign, altrimenti le carat-
teristiche di manovrabilità d el mo-
tociclo possono essere differenti,
provocan do inci denti.
 Verificare sempre che i cappucci
delle valvole siano ben stretti per
evitare per dite di pressione
d ell’aria.
 Usare soltanto le valvole per pneu-
matici e g li spilli delle valvole elen-
cati di se guito per evitare che i
pneumatici si s gonfino durante la
marcia.Dopo prove approfondite, Yamaha ha ap-
provato per questo modello soltanto gli
pneumatici elencati di seguito.
AVVERTENZA
HWA10601
Questo motociclo è e quipa ggiato con
pneumatici per altissime velocità. Fare
attenzione ai se guenti punti per sfruttare
al massimo le caratteristiche di questi
pneumatici.
 Per la sostituzione, utilizzare esclu-
sivamente i pneumatici specificati.
Pneumatici diversi corrono il rischio
d i scoppiare alle altissime velocità.
 Quan do i pneumatici sono nuovi, è
possibile che abbiano una ad erenza
relativamente scarsa su determina-
te superfici stra dali, fino a q uando
non si saranno “ro dati”. Pertanto, prima
di gui dare a d alta velocità,
consi gliamo di mantenere una velo-
cità mo derata per circa 100 km (60
mi) dopo l’installazione di un pneu-
matico nuovo.
 Si devono riscal dare i pneumatici
prima di una corsa a d alta velocità.
 Regolare sempre la pressione d ei
pneumatici in funzione delle con di-
zioni di utilizzo d el mezzo.
Pneumatico anteriore:
Dimensioni:
120/70 ZR 17M/C(58W)
Produttore/modello: MICHELIN/ROAD 5
Pneumatico posteriore: Dimensioni:180/55 ZR 17M/C(73W)
Produttore/modello: MICHELIN/ROAD 5
ANTERIORE e POSTERIORE:
Valvola aria pneumatico:TR412
Spillo della valvola:
#9100 (antentico)
UBATH0H0.book Page 19 Tuesday, October 27, 2020 6:10 PM

Manutenzione e regolazione perio diche
6-20
6
HAU21963
Ruote in le gaPer garantire il massimo delle prestazioni,
una lunga durata e l’utilizzo in sicurezza del
vostro veicolo, fare attenzione ai seguenti
punti che riguardano le ruote prescritte se-
condo specifica.
 Prima di ogni utilizzo, controllare sem-
pre che i cerchi non presentino cric-
che, piegature, deformazioni o
danneggiamenti di altro tipo. Se si ri-
scontrano danneggiamenti, fare sosti-
tuire la ruota da un concessionario
Yamaha. Non tentare di eseguire
nemmeno la minima riparazione di
una ruota. In caso di deformazioni o di
cricche, la ruota va sostituita.
 In caso di sostituzione del pneumatico
o della ruota, occorre eseguire il bilan-
ciamento della ruota. Lo sbilancia-
mento della ruota può provocare
prestazioni scarse ed una cattiva ma-
novrabilità del mezzo e può abbrevia-
re la durata dei pneumatici.
HAU33893
Regolazione gioco della leva fri-
zioneMisurare il gioco della leva frizione come il-
lustrato.
Controllare periodicamente il gioco della
leva frizione e regolarlo come segue, se ne-
cessario.
Per aumentare il gioco della leva frizione,
girare il bullone di regolazione gioco leva
frizione sulla leva frizione in direzione (a).
Per ridurre il gioco della leva frizione, girare
il bullone di regolazione in direzione (b).
NOTASe non si riesce ad ottenere il gioco della
leva frizione secondo specifica con il meto-
do sopra descritto, procedere come segue.1. Girare il bullone di regolazione sulla
leva frizione completamente in dire-
zione (a) per allentare il cavo frizione.
2. Allentare il controdado sul carter.
3. Per aumentare il gioco della leva frizio- ne, girare il dado di regolazione gioco
leva frizione in direzione (a). Per ridurre
il gioco della leva frizione, girare il
dado di regolazione in direzione (b).
4. Serrare il controdado.
1. Bullone di regolazione gioco leva frizione
2. Gioco della leva frizioneGioco d ella leva frizione:
5.0–10.0 mm (0.20–0.39 in)2 2 2 (a)
(b) (b) (b)
1
1. Controdado
2. Dado di regolazione gioco della leva frizione
1 1 1 2 2
(b) (b) (b)
(a) (a) (a)
UBATH0H0.book Page 20 Tuesday, October 27, 2020 6:10 PM

Manutenzione e regolazione periodiche
6-21
6
HAU37914
Controllo del gioco della leva fre-
noNon ci deve essere gioco all’estremità della
leva del freno. Se c’è del gioco, fare con-
trollare il circuito dei freni da un concessio-
nario Yamaha.
AVVERTENZA
HWA14212
Se, premen do la leva freno, si ha una
sensazione di morbid ezza e ce devolez-
za, questo può in dicare la presenza d i
aria nell’impianto i draulico. In caso di
presenza di aria nell’impianto i draulico,
farlo spur gare da un concessionario
Yamaha prima d i utilizzare il veicolo.
L’aria nell’impianto i draulico ri duce la potenza
della frenata, con possibile per-
d ita del controllo del mezzo e di inci den-
ti.
HAU36505
Interruttori luci stop La luce stop deve accendersi appena pri-
ma della frenata. La luce stop si attiva tra-
mite gli interruttori collegati alla leva freno e
al pedale freno. Poiché gli interruttori luci
stop sono componenti del sistema frenante
anti-bloccaggio, la loro manutenzione deve
essere eseguita solo da un rivenditore
Yamaha.
1. Assenza di gioco leva freno
1 1 1
UBATH0H0.book Page 21 Tuesday, October 27, 2020 6:10 PM

Manutenzione e regolazione perio diche
6-22
6
HAU22393
Controllo delle pasti glie del freno
anteriore e posterioreSi deve verificare l’usura delle pastiglie del
freno anteriore e posteriore agli intervalli
specificati nella tabella della manutenzione
periodica e lubrificazione.
HAU36891
Pasti glie freno anteriore
Ciascuna pastiglia freno anteriore è provvi-
sta di indicatori d’usura, che consentono di
verificare l’usura pastiglia freno senza do-
ver disassemblare il freno. Per controllare
l’usura pastiglia freno, controllare la posi-
zione degli indicatori d’usura mentre si
aziona il freno. Se una pastiglia freno si è
consumata al punto che un indicatore d’usura quasi tocca il disco freno, fare so-
stituire in gruppo le pastiglie freni da un
concessionario Yamaha.
HAU46292
Pasti
glie freno posteriore
Ciascuna pastiglia freno posteriore è prov-
vista di scanalature indicatori d’usura che
consentono di verificare l’usura pastiglia
freno senza dover disassemblare il freno.
Per controllare l’usura pastiglie freni, con-
trollare le scanalature indicatori d’usura. Se
una pastiglia freno si è consumata al punto
che la scanalatura indicatore d’usura di-
venta quasi visibile, fare sostituire in grup-
po le pastiglie freni da un concessionario
Yamaha.
HAU40262
Controllo del livello li qui do freniPrima di utilizzare il mezzo, controllare che
il liquido dei freni sia al di sopra del riferi-
mento livello min. Prima di controllare il li-
vello del liquido dei freni, assicurarsi che la
parte superiore del serbatoio sia in posizio-
ne orizzontale. Rabboccare il liquido dei
freni, se necessario.
Freno anteriore

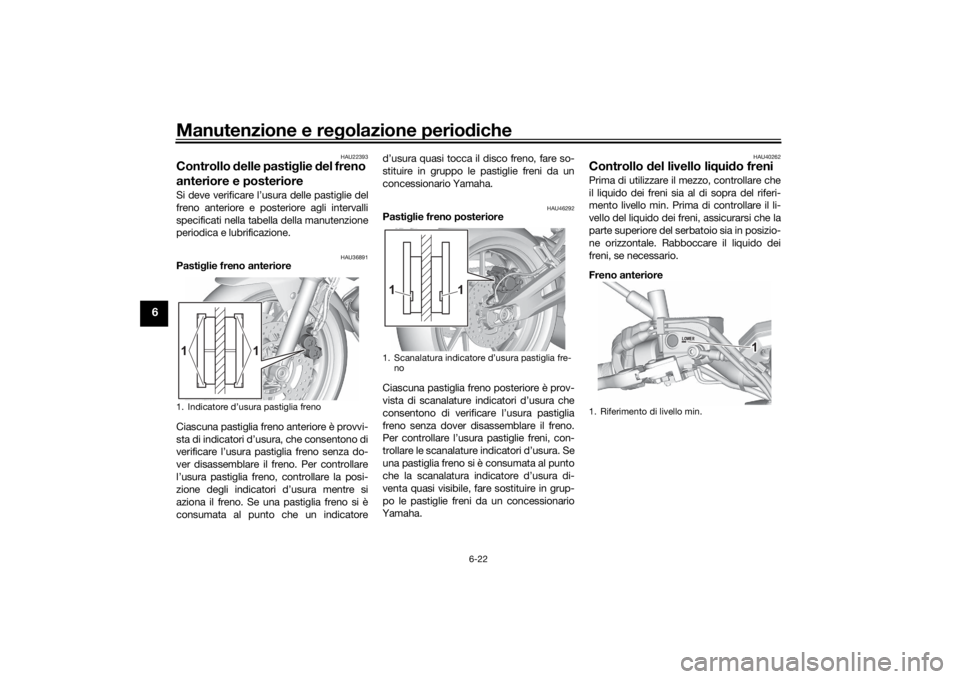

1. Indicatore d’usura pastiglia freno
1
1
1. Scanalatura indicatore d
