ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-16
3
GAU12872
Fußschaltheb elDer Fußschalthebel befindet sich links vom
Motor und wird zusammen mit dem Kupp-
lungshebel betätigt, wenn die Gänge des
Synchrongetriebes, ausgestattet mit 6-Ge-
schwindigkeiten, gewechselt werden.
GAU26825
Handbremshe belDer Handbremshebel befindet sich an der
rechten Seite des Lenkers. Zur Betätigung
der Vorderradbremse den Hebel zum Gas-
drehgriff ziehen.
Der Bremshebel ist mit einem Einstellrad
für die Bremshebelposition ausgestattet.
Um den Abstand zwischen dem Bremshe-
bel und dem Gasdrehgriff einzustellen, das
Einstellrad drehen, während Sie den Hebel
vom Gasdrehgriff weggedrückt halten. Die
geeignete Einstellung auf dem Einstellrad
muss mit der “ ”-Markierung auf dem
Handbremshebel fluchten.
GAU12942
Fuß bremshe belDer Fußbremshebel befindet sich an der
rechten Seite des Motorrads. Zur Betäti-
gung der Hinterradbremse den Fußbrems-
hebel niederdrücken.
1. Fußschalthebel
1
1. Handbremshebel
2. Abstand zwischen Handbremshebel und
Gasdrehgriff
3. Einstellrad der Handbremshebelposition
4. “ ” Markierung
543
21
1
2
43
1. Fußbremshebel
1
U1RCG0G0.book Page 16 Thursday, June 13, 2013 9:51 AM
Page 32 of 108
ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-17
3
GAU51801
ABS (für AB S-Mo delle)Das Antiblockiersystem (ABS) von Yamaha
ist elektronisch geregelt und weist einen
getrennten Regelkreis für Vorder- und Hin-
terradbremse auf.
Betätigen Sie die Bremsen mit ABS genau
so, wie Sie konventionelle Bremsen betäti-
gen. Bei aktiviertem ABS ist möglicherwei-
se ein Pulsieren am Handbremshebel oder
Fußbremshebel zu spüren. Bremsen Sie in
diesem Fall einfach kontinuierlich weiter
und lassen Sie das ABS arbeiten. Bremsen
Sie nicht “pumpend”, da dies die Brems-
wirkung reduziert.
WARNUNG
GWA16051
Auch mit AB S stets einen d er Fahrge-
schwin dig keit entsprechen d ausrei-
chen den Sicherheitsa bstan d wahren.
Das AB S verma g nur lan ge Brems-
we ge zu verkürzen.
Auf bestimmten Fahr bahno berflä-
chen, zum Beispiel auf un befesti g-
ten Straßen o der auf Schotterpis-
ten, kann der Bremswe g mit AB S
so gar län ger sein als ohne.
Das ABS wird durch ein elektronisches
Steuergerät (ECU) überwacht, das bei Auf-
treten einer Störung das System auf den
konventionellen Bremsvorgang wechseln
lässt.HINWEIS Das ABS führt jedes Mal, nachdem
der Schlüssel auf “ON” gedreht wurde
und das Fahrzeug eine Geschwindig-
keit von 10 km/h (6 mi/h) oder mehr
erreicht hat, einen Selbsttest durch.
Während dieses Tests ist unter dem
Sitz ein “Klicken” zu hören und selbst
bei leichter Betätigung des Hand-
bremshebels oder Fußbremshebel ist
außerdem eine leichte Vibration an
den Hebeln zu spüren, was jedoch
kein Anzeichen für eine Störung ist.
Dieses ABS ist mit einem Testmodus
ausgestattet, mit welchem das Pulsie-
ren am Hand- oder Fußbremshebel
bei aktiviertem System vom Benutzer
gespürt werden kann. Es wird jedoch
Spezialwerkzeug dafür benötigt. Des-
halb wenden Sie sich bitte an Ihre
Yamaha-Fachwerkstatt, wenn Sie die-
sen Test durchführen.
ACHTUNG
GCA16121
Mag nete je der Art (einschließlich ma g-
netischer Werkzeu ge, ma gnetischer
S chrau ben dreher, etc.) von der Vor der-
un d Hinterra dna be fern halten. Sonst
können die in d en Radna ben befin dli-
chen mag netischen Rotoren beschä dig t
wer den, was zu einer Fehlfunktion des
AB S-S ystems führen kann.
U1RCG0G0.book Page 17 Thursday, June 13, 2013 9:51 AM
Page 33 of 108
ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-18
3
GAU13075

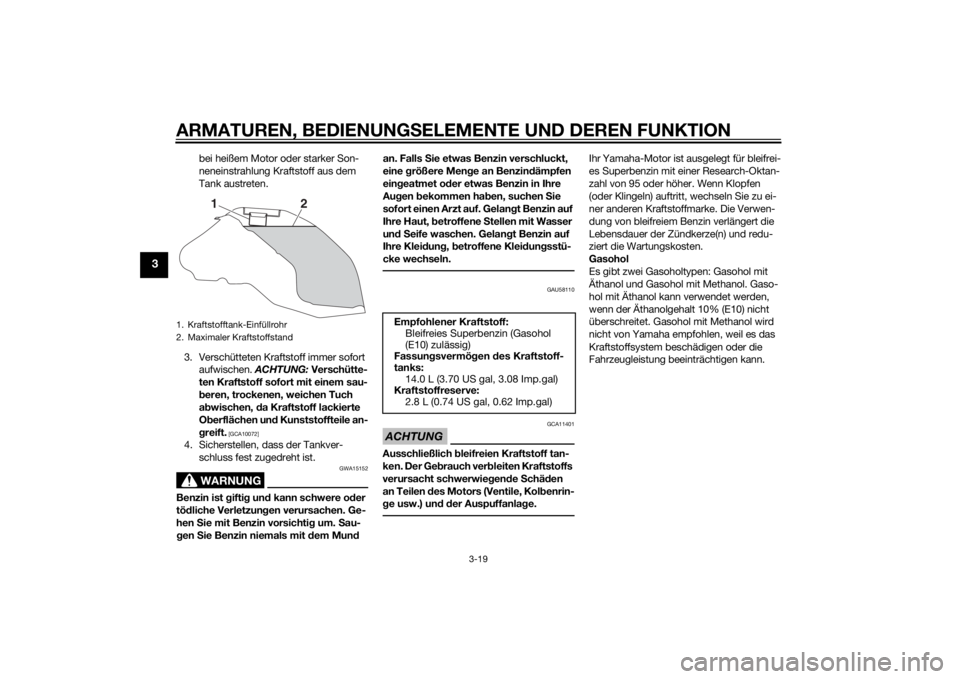

TankverschlussTankverschluss öffnen
Die Schlossabdeckung öffnen, den Schlüs-
sel in das Tankschloss stecken und dann
1/4 Drehung im Uhrzeigersinn drehen. Der
Tankverschluss kann nun abgenommen
werden.
Tankverschluss schließen
1. Den Tankverschluss mit eingesteck- tem Schlüssel durch Druck in die
Schließstellung bringen.
2. Den Schlüssel gegen den Uhrzeiger- sinn in die Ausgangsstellung (Verrie-
gelungsstellung) drehen und dann ab-
ziehen.
HINWEISDer Tankverschluss kann nur mit einge-
stecktem Schlüssel geschlossen und ver-
riegelt werden. Der Schlüssel lässt sich nur
in der Verriegelungsstellung abziehen.
WARNUNG
GWA11092
Nach dem Betanken sicherstellen, dass
d er Tankverschluss korrekt verschlos-
sen ist. Austreten der Kraftstoff ist eine
Bran dgefahr.
GAU13222
KraftstoffVor Fahrtantritt sicherstellen, dass ausrei-
chend Benzin im Tank ist.
WARNUNG
GWA10882
Benzin un d Benzin dämpfe sin d extrem
leicht entzün dlich. Befol gen Sie diese
Anweisun gen, um Bran d- un d Explosi-
ons gefahr zu vermei den un d d ie Verlet-
zun gsg efahr beim Betanken zu verrin-
g ern.1. Vor dem Tanken den Motor ausschal-
ten und sicherstellen, dass niemand
auf dem Fahrzeug sitzt. Während des
Tankens niemals rauchen und darauf
achten, dass sich keine Funkenquel-
len, offenes Feuer oder andere Zünd-
quellen in der Nähe befinden, ein-
schließlich Zündflammen für
Warmwasserbereiter oder Wäsche-
trockner.
2. Den Kraftstofftank nicht überfüllen. Beim Tanken sicherstellen, dass die
Zapfpistole in die Einfüllöffnung des
Kraftstofftanks gesteckt ist. Mit dem
Betanken aufhören, wenn der Kraft-
stoff den unteren Rand des Einfüllstut-
zens erreicht hat. Da sich der Kraft-
stoff bei Erwärmung ausdehnt, kann
1. Aufschließen.
2. Tankschlossabdeckung
2
1
U1RCG0G0.book Page 18 Thursday, June 13, 2013 9:51 AM
Page 34 of 108
ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-19
3
bei heißem Motor oder starker Son-
neneinstrahlung Kraftstoff aus dem
Tank austreten.
3. Verschütteten Kraftstoff immer sofort aufwischen. ACHTUNG: Verschütte-
ten Kraftstoff sofort mit einem sau-
b eren, trockenen, weichen Tuch
a b wischen, da Kraftstoff lackierte
O berflächen un d Kunststoffteile an-
g reift.
[GCA10072]
4. Sicherstellen, dass der Tankver-
schluss fest zugedreht ist.
WARNUNG
GWA15152
Benzin ist g iftig und kann schwere o der
tö dliche Verletzun gen verursachen. Ge-
hen Sie mit Benzin vorsichti g um. S au-
g en Sie Benzin niemals mit dem Mun d an. Falls S
ie etwas Benzin verschluckt,
eine größere Men ge an Benzin dämpfen
ein geatmet od er etwas Benzin in Ihre
Au gen bekommen ha ben, suchen S ie
sofort einen Arzt auf. Gelan gt Benzin auf
Ihre Haut, betroffene Stellen mit Wasser
un d S eife waschen. Gelan gt Benzin auf
Ihre Klei dun g, b etroffene Klei dung sstü-
cke wechseln.
GAU58110
ACHTUNG
GCA11401
Ausschließlich bleifreien Kraftstoff tan-
ken. Der Ge brauch ver bleiten Kraftstoffs
verursacht schwerwie gen de Schäd en
an Teilen des Motors (Ventile, Kol benrin-
g e usw.) un d d er Auspuffanla ge.
Ihr Yamaha-Motor ist ausgelegt für bleifrei-
es Superbenzin mit einer Research-Oktan-
zahl von 95 oder höher. Wenn Klopfen
(oder Klingeln) auftritt, wechseln Sie zu ei-
ner anderen Kraftstoffmarke. Die Verwen-
dung von bleifreiem Benzin verlängert die
Lebensdauer der Zündkerze(n) und redu-
ziert die Wartungskosten.
Gasohol
Es gibt zwei Gasoholtypen: Gasohol mit
Äthanol und Gasohol mit Methanol. Gaso-
hol mit Äthanol kann verwendet werden,
wenn der Äthanolgehalt 10% (E10) nicht
überschreitet. Gasohol mit Methanol wird
nicht von Yamaha empfohlen, weil es das
Kraftstoffsystem beschädigen oder die
Fahrzeugleistung beeinträchtigen kann.
1. Kraftstofftank-Einfüllrohr
2. Maximaler Kraftstoffstand
1
2
Empfohlener Kraftstoff:
Bleifreies Superbenzin (Gasohol
(E10) zulässig)
Fassun gsvermö gen des Kraftstoff-
tanks: 14.0 L (3.70 US gal, 3.08 Imp.gal)
Kraftstoffreserve:
2.8 L (0.74 US gal, 0.62 Imp.gal)
U1RCG0G0.book Page 19 Thursday, June 13, 2013 9:51 AM
Page 35 of 108
ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-20
3
GAU51193
Kraftstofftank-Belüftun gs-
schlauch un d Ü berlaufschlauchVor dem Betrieb des Motorrads folgende
Kontrolle vornehmen:
Jeden Schlauchanschluss kontrollie-
ren.
Jeden Schlauch auf Risse oder Be-
schädigung prüfen und ggf. austau-
schen.
Sicherstellen, dass das Ende jedes
Schlauchs nicht verstopft ist; ggf. den
Schlauch reinigen.
Sicherstellen, dass jeder Schlauch
durch die Klemme hindurch verlegt
ist.
GAU13434
KatalysatorDieses Modell ist mit einem Abgaskatalysa-
tor in der Auspuffanlage ausgerüstet.
WARNUNG
GWA10863
Die Auspuffanla ge ist nach dem Betrieb
heiß. Zur Verhin derun g von Bran dgefahr
un d Ver brennung en:
Das Fahrzeug niemals in der Nähe
mö glicher Bran dgefahren parken,
wie zum Beispiel Gras o der an deren
leicht brenn baren Stoffen.
Das Fahrzeug nach Möglichkeit so
parken, d ass Fußgän ger o der Kin-
d er nicht mit dem heißen Auspuff in
Berührun g kommen können.
Sicherstellen, dass die Auspuffan-
la ge a bgekühlt ist, b evor Sie ir gen d-
welche Wartun gsar beiten durch-
führen.
Den Motor nicht län ger als eini ge
Minuten im Leerlauf laufen lassen.
Bei lan gem L eer
laufbetrie b kann
sich der Motor stark erwärmen.
ACHTUNG
GCA10702
Ausschließlich bleifreies Benzin tanken.
Der Ge brauch ver bleiten Benzins verur-
sacht nicht reparier bare Schä den am
A bgaskatalysator.
1. Kraftstofftank-Belüftungsschlauch und
Überlaufschlauch
2. Klemme
21
U1RCG0G0.book Page 20 Thursday, June 13, 2013 9:51 AM
Page 36 of 108
ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-21
3
GAU57990

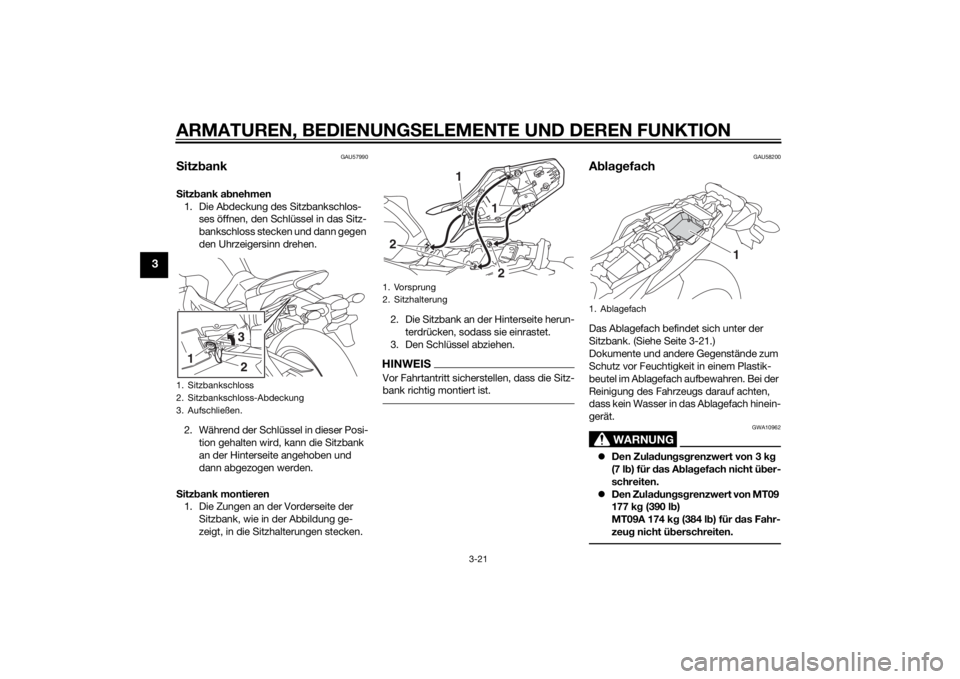

Sitz bankS itz bank ab nehmen
1. Die Abdeckung des Sitzbankschlos- ses öffnen, den Schlüssel in das Sitz-
bankschloss stecken und dann gegen
den Uhrzeigersinn drehen.
2. Während der Schlüssel in dieser Posi- tion gehalten wird, kann die Sitzbank
an der Hinterseite angehoben und
dann abgezogen werden.
S itz bank montieren
1. Die Zungen an der Vorderseite der
Sitzbank, wie in der Abbildung ge-
zeigt, in die Sitzhalterungen stecken. 2. Die Sitzbank an der Hinterseite herun-
terdrücken, sodass sie einrastet.
3. Den Schlüssel abziehen.
HINWEISVor Fahrtantritt sicherstellen, dass die Sitz-
bank richtig montiert ist.
GAU58200
A bla gefachDas Ablagefach befindet sich unter der
Sitzbank. (Siehe Seite 3-21.)
Dokumente und andere Gegenstände zum
Schutz vor Feuchtigkeit in einem Plastik-
beutel im Ablagefach aufbewahren. Bei der
Reinigung des Fahrzeugs darauf achten,
dass kein Wasser in das Ablagefach hinein-
gerät.
WARNUNG
GWA10962
Den Zula dun gsg renzwert von 3 k g
(7 l b) für d as Abla gefach nicht ü ber-
schreiten.
Den Zula dun gsg renzwert von MT09
177 k g (390 l b)
MT09A 174 k g (384 l b) für d as Fahr-
zeu g nicht ü berschreiten.
1. Sitzbankschloss
2. Sitzbankschloss-Abdeckung
3. Aufschließen.1
32
1. Vorsprung
2. Sitzhalterung
1
2
21
1. Ablagefach
1
U1RCG0G0.book Page 21 Thursday, June 13, 2013 9:51 AM
Page 37 of 108
ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-22
3

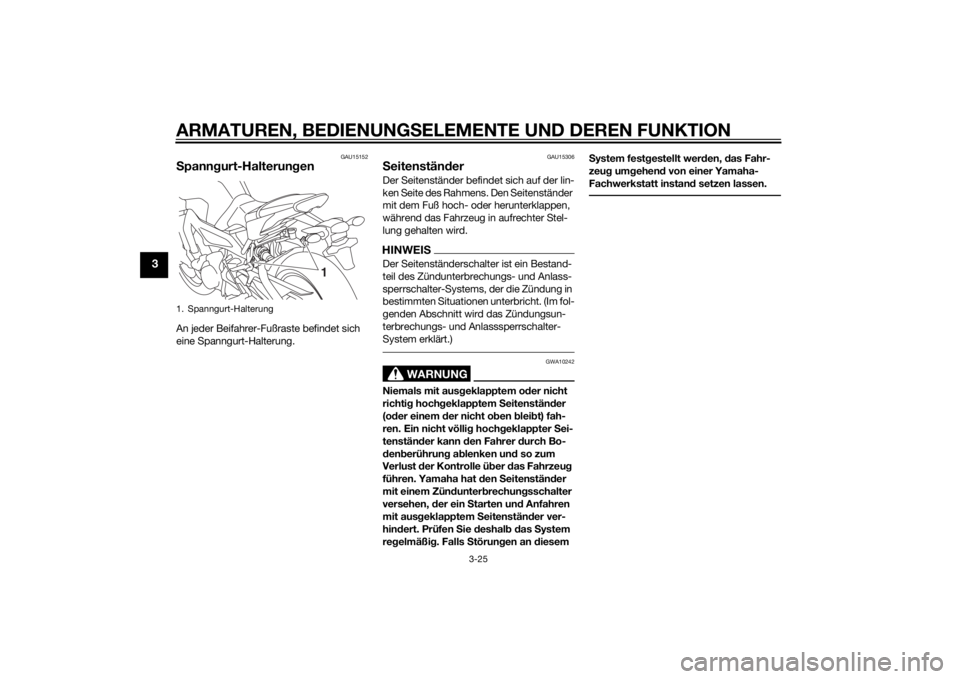

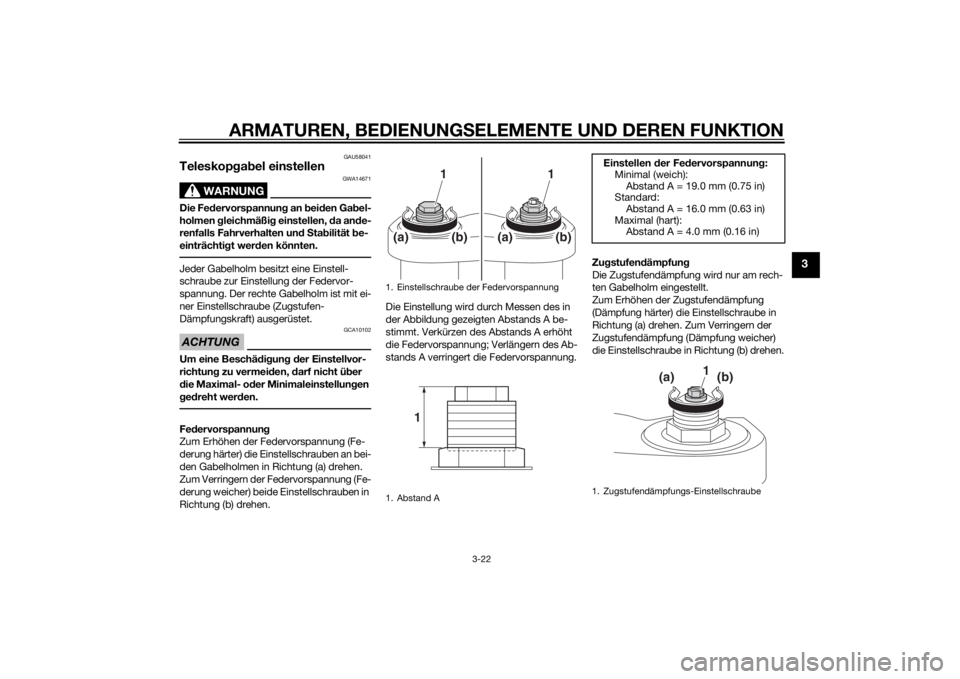

GAU58041
Teleskopg ab el einstellen
WARNUNG
GWA14671
Die Fe dervorspannun g an bei den Gab el-
holmen gleichmäßi g einstellen, d a ande-
renfalls Fahrverhalten un d S ta bilität be-
einträchti gt wer den könnten.Jeder Gabelholm besitzt eine Einstell-
schraube zur Einstellung der Federvor-
spannung. Der rechte Gabelholm ist mit ei-
ner Einstellschraube (Zugstufen-
Dämpfungskraft) ausgerüstet.ACHTUNG
GCA10102
Um eine Beschä dig ung d er Einstellvor-
richtun g zu vermei den, darf nicht ü ber
d ie Maximal- o der Minimaleinstellun gen
g ed reht wer den.Fe dervorspannun g
Zum Erhöhen der Federvorspannung (Fe-
derung härter) die Einstellschrauben an bei-
den Gabelholmen in Richtung (a) drehen.
Zum Verringern der Federvorspannung (Fe-
derung weicher) beide Einstellschrauben in
Richtung (b) drehen. Die Einstellung wird durch Messen des in
der Abbildung gezeigten Abstands A be-
stimmt. Verkürzen des Abstands A erhöht
die Federvorspannung; Verlängern des Ab-
stands A verringert die Federvorspannung.
Zu
gstufen dämpfun g
Die Zugstufendämpfung wird nur am rech-
ten Gabelholm eingestellt.
Zum Erhöhen der Zugstufendämpfung
(Dämpfung härter) die Einstellschraube in
Richtung (a) drehen. Zum Verringern der
Zugstufendämpfung (Dämpfung weicher)
die Einstellschraube in Richtung (b) drehen.
1. Einstellschraube der Federvorspannung
1. Abstand A
1
1
(a)
(b)
(a)
(b)
1
Einstellen der Fe dervorspannun g:
Minimal (weich):
Abstand A = 19.0 mm (0.75 in)
Standard: Abstand A = 16.0 mm (0.63 in)
Maximal (hart): Abstand A = 4.0 mm (0.16 in)
1. Zugstufendämpfungs-Einstellschraube
1
(a)
(b)
U1RCG0G0.book Page 22 Thursday, June 13, 2013 9:51 AM
Page 38 of 108
ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-23
3
HINWEISObwohl die Gesamtanzahl von Umdrehun-
gen des Dämpfungs-Einstellmechanismus
aufgrund von kleinen Abweichungen in der
Herstellung nicht exakt den oben genann-
ten Vorgaben entsprechen mag, repräsen-
tiert die tatsächliche Anzahl von Umdre-
hungen den gesamten Einstellbereich. Um
eine präzise Einstellung zu erzielen, sollte
man die Anzahl Umdrehungen der einzel-
nen Dämpfungs-Einstellmechanismen
überprüfen und die obigen Angaben ent-
sprechend revidieren.
GAU57940
Feder bein einstellenDieses Federbein ist mit einem Einstellring
für die Federvorspannung und einer Ein-
stellschraube für die Zugstufendämpfung
ausgerüstet.ACHTUNG
GCA10102
Um eine Beschä dig un g d er Einstellvor-
richtun g zu vermei den, darf nicht ü ber
d ie Maximal- o der Minimaleinstellun gen
g ed reht wer den.Fe dervorspannun g
Zum Erhöhen der Federvorspannung (Fe-
derung härter) den Federvorspannring in
Richtung (a) drehen. Zum Verringern der
Federvorspannung (Federung weicher) den
Federvorspannring in Richtung (b) drehen.
Die jeweilige Kerbe im Federvorspan-
nungs-Einstellring muss auf die Ge-
genmarkierung am Stoßdämpfer aus-
gerichtet werden.
Für die Einstellung den Spezialschlüs-
sel und die Verlängerung aus dem
Bordwerkzeug verwenden.
Einstellung
d er Zu gstufen dämp-
fun g:
Minimal (weich): 3 Umdrehung(en) in Richtung (b)*
Standard:
1 3/4 Umdrehung(en) in Richtung
(b)*
Maximal (hart):
Einstellschraube vollständig in
Richtung (a) gedreht
* Einstellschraube bis zum Anschlag
in Richtung (a) gedreht
1. Einstellring der Federvorspannung
2. Spezialschlüssel
3. Verlängerung
4. PositionsanzeigerEinstellen der Fed ervorspannung :
Minimal (weich):
1
Standard: 4
Maximal (hart): 7
7654321
1(b) (a)
4
2
3
U1RCG0G0.book Page 23 Thursday, June 13, 2013 9:51 AM
Page 39 of 108
ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-24
3
Zu gstufen dämpfun g
Zum Erhöhen der Zugstufendämpfung
(Dämpfung härter) die Einstellschraube in
Richtung (a) drehen. Zum Verringern der
Zugstufendämpfung (Dämpfung weicher)
die Einstellschraube in Richtung (b) drehen.
HINWEISUm eine präzise Einstellung zu erzielen,
sollte man die Anzahl der Umdrehungen
des Dämpfungs-Einstellmechanismus
überprüfen. Der Verstellumfang entspricht
möglicherweise aufgrund von kleinen Ab-
weichungen in der Herstellung nicht exakt
den aufgeführten technischen Angaben.
WARNUNG
GWA10222
Dieses Fe der bein enthält Stickstoff un-
ter hohem Druck. Lesen S ie die fol gen-
d en Informationen aufmerksam durch,
b evor Sie mit d em Feder bein hantieren.
Den Stoß dämpfer unter keinen Um-
stän den öffnen o der manipulieren.
Das Fe der bein keinen offenen
Flammen o der an deren Hitzequel-
len aussetzen. Dies kann durch zu
hohen Gas druck zur Explosion des
Bauteils führen.
Den Zylin der niemals verformen
o der beschä dig en. Zylin derschä-
d en führen zu schlechtem Dämp-
fun gsverhalten.
Entsor gen Sie ein b eschädig tes
o der a bgenutztes Fe der bein nicht
sel bst . Brin
gen
S ie das Fe der bein
zu einer Yamaha-Fachwerkstatt zur
Wartun g.
1. Zugstufendämpfungs-EinstellschraubeEinstellun g d er Zu gstufen dämp-
fun g:
Minimal (weich): 3 Umdrehung(en) in Richtung (b)*
Standard: 1 1/2 Umdrehung(en) in Richtung
(b)*
Maximal (hart): Einstellschraube vollständig in
Richtung (a) gedreht
* Einstellschraube bis zum Anschlag in Richtung (a) gedreht
1 (a)(b)
U1RCG0G0.book Page 24 Thursday, June 13, 2013 9:51 AM
Page 40 of 108
ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-25
3
GAU15152
Spann gurt-Halterung enAn jeder Beifahrer-Fußraste befindet sich
eine Spanngurt-Halterung.
GAU15306
Seitenstän derDer Seitenständer befindet sich auf der lin-
ken Seite des Rahmens. Den Seitenständer
mit dem Fuß hoch- oder herunterklappen,
während das Fahrzeug in aufrechter Stel-
lung gehalten wird.HINWEISDer Seitenständerschalter ist ein Bestand-
teil des Zündunterbrechungs- und Anlass-
sperrschalter-Systems, der die Zündung in
bestimmten Situationen unterbricht. (Im fol-
genden Abschnitt wird das Zündungsun-
terbrechungs- und Anlasssperrschalter-
System erklärt.)
WARNUNG
GWA10242
Niemals mit aus geklapptem od er nicht
richti g hoch geklapptem Seitenstän der
(o der einem d er nicht oben bleib t) fah-
ren. Ein nicht völli g hoch geklappter Sei-
tenständ er kann den Fahrer d urch Bo-
d en berührun g a blenken un d so zum
Verlust der Kontrolle ü ber das Fahrzeu g
führen. Yamaha hat den Seitenstän der
mit einem Zün dunter brechun gsschalter
versehen, der ein Starten un d Anfahren
mit aus geklapptem Seitenstän der ver-
hin dert. Prüfen Sie deshal b d as System
re gelmäßi g. Fal l
s Störun gen an d iesem S
ystem fest gestellt wer den, das Fahr-
zeu g um gehen d von einer Yamaha-
Fachwerkstatt instan d setzen lassen.
1. Spanngurt-Halterung
1
U1RCG0G0.book Page 25 Thursday, June 13, 2013 9:51 AM
