REGELMÄSSIGE WARTUNG UND EINS TELLUNG
6-20
6
schaltpunkt des Bremslichts zurückzuver-
setzen, die Einstellmutter in Richtung (b)
drehen.
Für ABS-Mo delle
Das Bremslicht, das vom Fußbremshebel
und Handbremshebel betätigt wird, muss
kurz bevor die Bremsen greifen aufleuch-
ten. Die Bremslichtschalter gegebenenfalls
vom Yamaha-Händler einstellen lassen.
GAU22393
S chei ben brems belä ge des Vor-
d er- un d Hinterra ds prüfenDer Verschleiß der Scheibenbremsbeläge
vorn und hinten muss in den empfohlenen
Abständen gemäß Wartungs- und
Schmiertabelle geprüft werden.
GAU36891
S chei ben brems beläg e vorn
Jeder Vorderrad-Scheibenbremsbelag
weist Verschleißanzeiger auf, die ein Prüfen
der Bremsbeläge ohne Ausbau erlauben.
Zur Prüfung des Bremsbelagverschleißes
die Bremse betätigen und die Verschleiß-
anzeiger beobachten. Wenn ein Verschleiß-
anzeiger die Bremsscheibe fast berührt, die
Scheibenbremsbeläge im Satz von einer
Yamaha-Fachwerkstatt austauschen las-
sen.
GAU46292
S chei ben brems beläg e hinten
Jeder Hinterrad-Scheibenbremsbelag
weist Verschleißanzeiger (Nuten) auf, die
ein Prüfen der Bremsbeläge ohne Ausbau
erlauben. Zur Prüfung des Bremsbelagver-
schleißes die Nuten prüfen. Wenn ein Ver-
schleißanzeiger fast erscheint, die Schei-
benbremsbeläge als ganzen Satz von einer
Yamaha-Fachwerkstatt austauschen las-
sen.

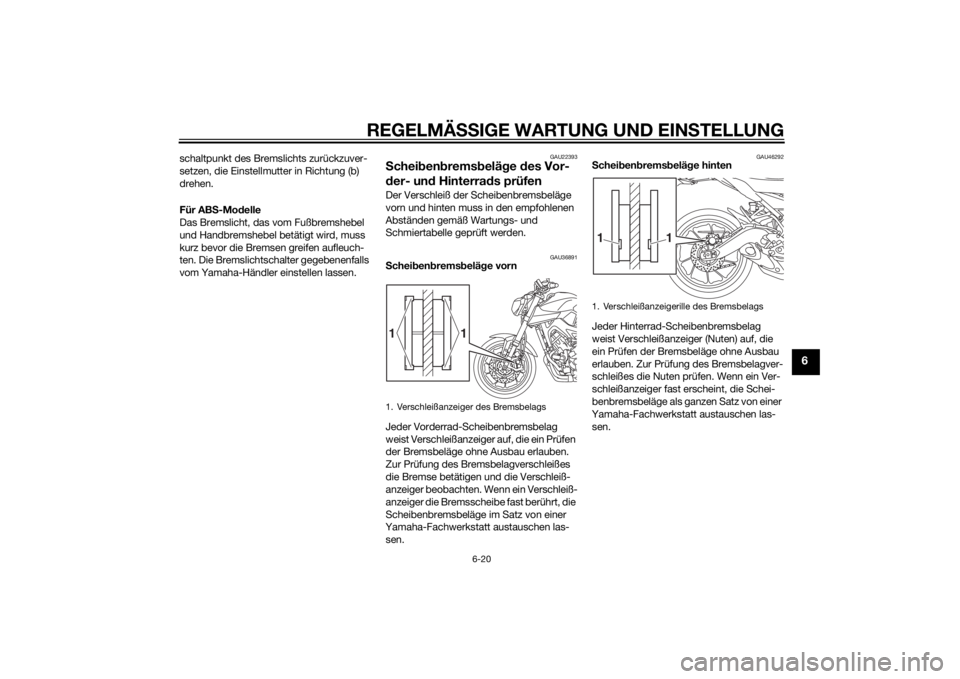

1. Verschleißanzeiger des Bremsbelags
1
1
1. Verschleißanzeigerille des Bremsbelags
1
1
U1RCG0G0.book Page 20 Thursday, June 13, 2013 9:51 AM

REGELMÄSSIGE WARTUNG UND EIN STELLUNG
6-21
6
GAU40262
Bremsflüssi gkeitsstan d prüfenVor Fahrtantritt kontro llieren, dass Brems-
flüssigkeit bis über die Minimalstand-Mar-
kierung reicht. Beim Ablesen des Flüssig-
keitsstands muss der Vorratsbehälter
waagerecht stehen. Falls erforderlich,
Bremsflüssigkeit nachfüllen.
Vor derra dbremse Hinterra
dbremse
WARNUNG
GWA16011
Unsachgemäße Wartun g kann zu einem
Verlust der Bremswirkun g führen. Fol-
g en de Vorsichtsmaßreg eln beachten:
 Bei Bremsflüssi gkeitsman gel kann
Luft in die Bremsanla ge ein drin gen
un d d ie Bremsleistun g verrin gern.
 Den Einfüllschrau bverschluss vor
d em A bnehmen säu bern. Nur
Bremsflüssi gkeit DOT 4 aus einem
versieg elten Behälter verwen den. 
Nur vor geschrie bene Bremsflüssi g-
keit verwen den; an dere Flüssi gkei-
ten können d ie Gummidichtun gen
zersetzen un d d ad urch Lecks ver-
ursachen.
 Ausschließlich Bremsflüssig keit
g leicher Marke un d g leichen Typs
nachfüllen. Wir d ei ne an
dere
B

remsflüssi gkeit als DOT 4 nach ge-
füllt, kann es zu schä dlichen chemi-
schen Reaktionen kommen.
 Darauf achten, dass beim Nachfül-
len kein Wasser o der Stau b in d en
Vorrats behälter gelan gt. Wasser
wir d d en Sie depunkt der Flüssi gkeit
b ed euten d hera bsetzen un d könnte
Dampf blasen bild un g zur Fol ge ha-
b en, un d Verschmutzun gen könn-
ten die Ventile d es ABS-Hy draulik-
systems verstopfen.
ACHTUNG
GCA17641
Bremsflüssi gkeit kann lackierte O berflä-
chen un d Kunststoffteile beschä dig en.
Deshal b vorsichti g han dha ben un d ver-
schüttete Flüssi gkeit sofort a bwischen.Ein allmähliches Absinken des Bremsflüs-
sigkeitsstandes ist mit zunehmendem Ver-
schleiß der Bremsbeläge normal. Ein nied-

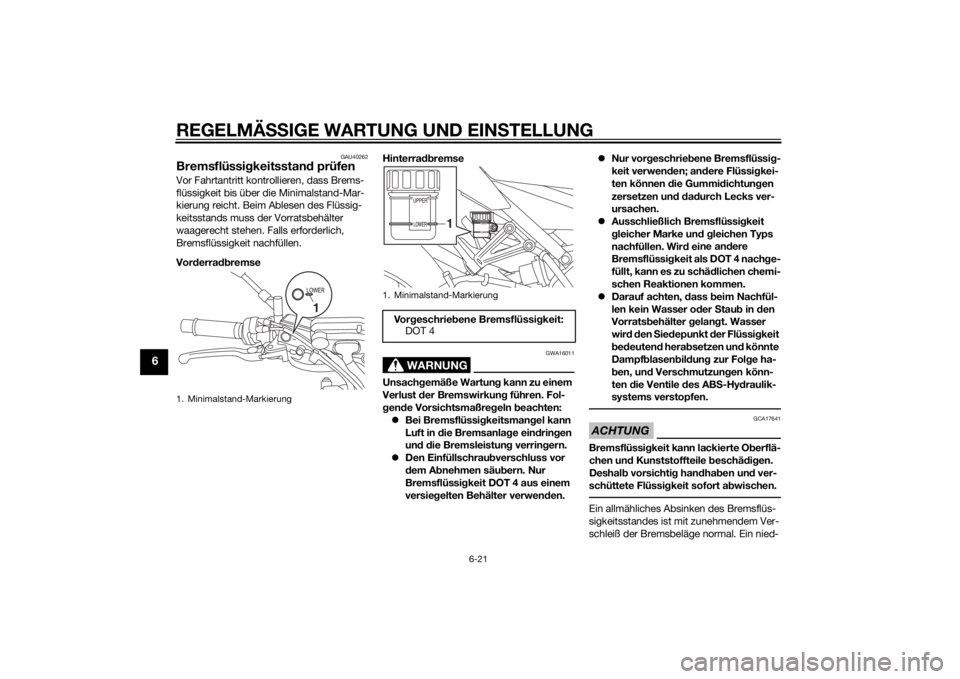

1. Minimalstand-Markierung
1
1. Minimalstand-MarkierungVo r geschrie bene Bremsflüssi gkeit:
DOT 4
1
U1RCG0G0.book Page 21 Thursday, June 13, 2013 9:51 AM

REGELMÄSSIGE WARTUNG UND EINS TELLUNG
6-22
6
riger Bremsflüssigkeitsstand könnte darauf
hinweisen, dass die Bremsbeläge abge-
nutzt sind und/oder ein Leck im Bremssys-
tem vorhanden ist; daher auf jeden Fall die
Bremsbeläge auf Verschleiß und das
Bremssystem auf Lecks überprüfen. Bei
plötzlichem Absinken des Bremsflüssig-
keitsstandes die Bremsanlage vor dem
nächsten Fahrtantritt von einer Yamaha-
Fachwerkstatt überprüfen lassen.
GAU22733
Bremsflüssigkeit wechselnDie Bremsflüssigkeit sollte in den empfoh-
lenen Abständen gemäß Wartungs- und
Schmiertabelle von einer Yamaha-Fach-
werkstatt gewechselt werden. Zusätzlich
sollten die Öldichtungen der Hauptbrems-
zylinder und der Bremssättel, sowie die
Bremsschläuche, in den unten aufgeführ-
ten Abständen gewechselt werden, oder
wenn sie beschädigt oder undicht sind.
 Öldichtungen: Alle zwei Jahre erneu-
ern.
 Bremsschläuche: Alle vier Jahre er-
neuern.
GAU22762
Antrie bsketten-Durchhan gDen Antriebsketten-Durchhang vor jeder
Fahrt prüfen und ggf. korrigieren.
GAU22775
Kettendurchhang prüfen
1. Das Motorrad auf den Seitenständer stellen.HINWEISBeim Messen und Regeln des Antriebsket-
ten-Durchhangs darf auf dem Fahrzeug
keine Belastung sein.2. Das Getriebe in die Leerlaufstellung schalten.
3. Den Kettendurchhang, wie in der Ab- bildung gezeigt, messen.
Antrie bsketten-Durchhan g:
5.0–15.0 mm (0.20–0.59 in)
U1RCG0G0.book Page 22 Thursday, June 13, 2013 9:51 AM

REGELMÄSSIGE WARTUNG UND EIN STELLUNG
6-23
6
4. Den Antriebsketten-Durchhang ggf.
folgendermaßen korrigieren.
GAU57970
Antrie bsketten durchhan g einstellen
Wenden Sie sich an einen Yamaha-Händler
vor Sie den Durchhang der Antriebskette
einstellen. 1. Die Achsmutter und die Kontermutter auf beiden Seiten der Schwinge lo-
ckern. 2. Zum Straffen der Antriebskette die
Einstellschraube für den Antriebsket-
tendurchhang auf beiden Seiten der
Schwinge in Richtung (a) drehen. Zum
Lockern der Antriebskette die Einstell-
schraube auf jeder Seite der Schwin-
ge in Richtung (b) drehen und dann
das Hinterrad nach vorn drücken.
ACHTUNG: Ein nicht an gemesse-
ner Antrie bsketten durchhan g ü ber-
lastet den Motor un d an dere wichti-
g e Teile des Motorra ds un d kann zu
einem Kettenschlupf o der -riss füh-
ren. Wenn der Antrieb sketten-
d urchhang mehr als 25.0 mm (0.98
in) beträ gt, kann die Kette d en Rah-
men, die Schwin ge un d an dere Tei-
le beschäd ig en. Daher d arauf ach- ten,
dass der Ketten durchhang sich
immer im Soll bereich befi n
d et
.

[GCA17791]
HINWEISBeide Antriebskettenspanner jeweils
gleichmäßig einstellen, damit die Ausrich-
tung sich nicht verstellt. Die Markierungen
und Kerben auf beiden Seiten der Schwin-
ge dienen zum korrekten Ausrichten des
Hinterrads.

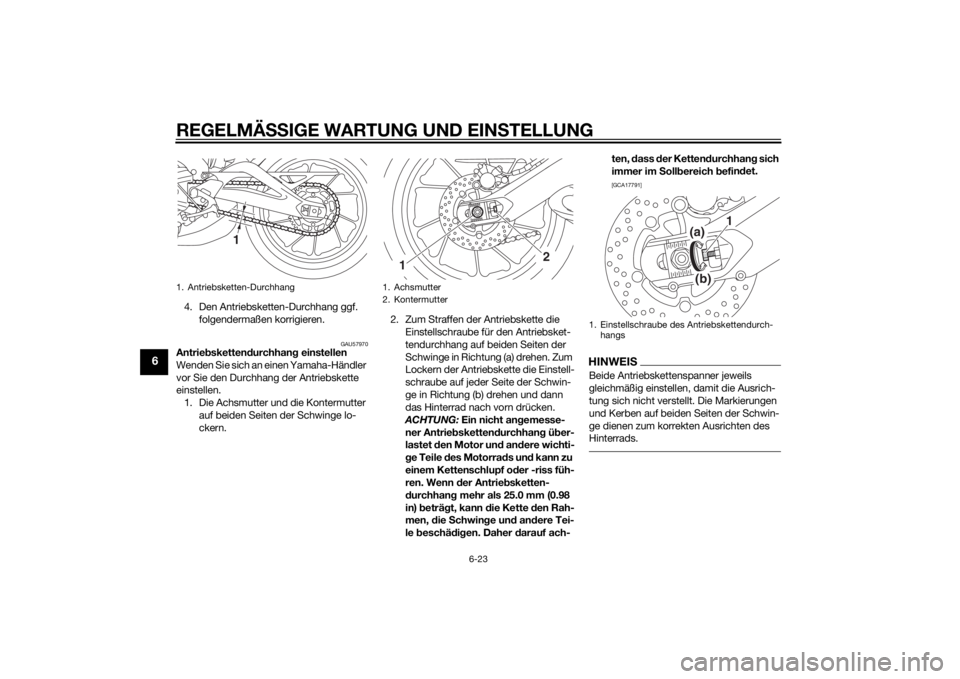

1. Antriebsketten-Durchhang
1
1. Achsmutter
2. Kontermutter
2
1
1. Einstellschraube des Antriebskettendurch- hangs
(a)(b)
1
U1RCG0G0.book Page 23 Thursday, June 13, 2013 9:51 AM

REGELMÄSSIGE WARTUNG UND EINS TELLUNG
6-24
6
3. Die Achsmutter und dann die Konter-
muttern mit dem vorgeschriebenen
Drehmoment festziehen.
4. Sicherstellen, dass die Antriebsket- tenspanner gleichmäßig eingestellt
sind, der Antriebskettendurchgang
korrekt ist und die Antriebskette sich
reibungslos bewegt.
GAU23026
Antrie bskette säub ern und
schmierenDie Kette muss gemäß Wartungs- und
Schmiertabelle gereinigt und geschmiert
werden, um den Verschleiß gering zu hal-
ten. Dies gilt besonders für den Betrieb in
nassen oder staubigen Gegenden. Die An-
triebskette wie folgt warten:ACHTUNG
GCA10584
Die Antrie bskette muss nach der Reini-
g ung d es Motorrad s, nach einer Fahrt im
Re gen o der nach einer Fahrt in feuchter
Um geb ung g eschmiert wer den.1. Die Kette in einem Petroleumbad mit
einer kleinen weichen Bürste reinigen.
ACHTUNG: Um eine Beschä dig un g
d er O-Rin ge zu vermei den, die An-
trie bskette nicht mit einem Dampf-
b zw. Hoch druckreini ger od er ei-
nem un geei gneten Lösun gsmittel
reini gen.
[GCA11122]
2. Die Kette trockenreiben.
3. Die Kette gründlich mit O-Ring-Ket-
tenspray schmieren. ACHTUNG: Auf
d ie Antrie bskette kein Motoröl o der
an deres Schmiermittel auftra gen, d
a dies Sub stanzen enthalten könn-
te, die die O-Rin ge beschä dig en.

[GCA11112]

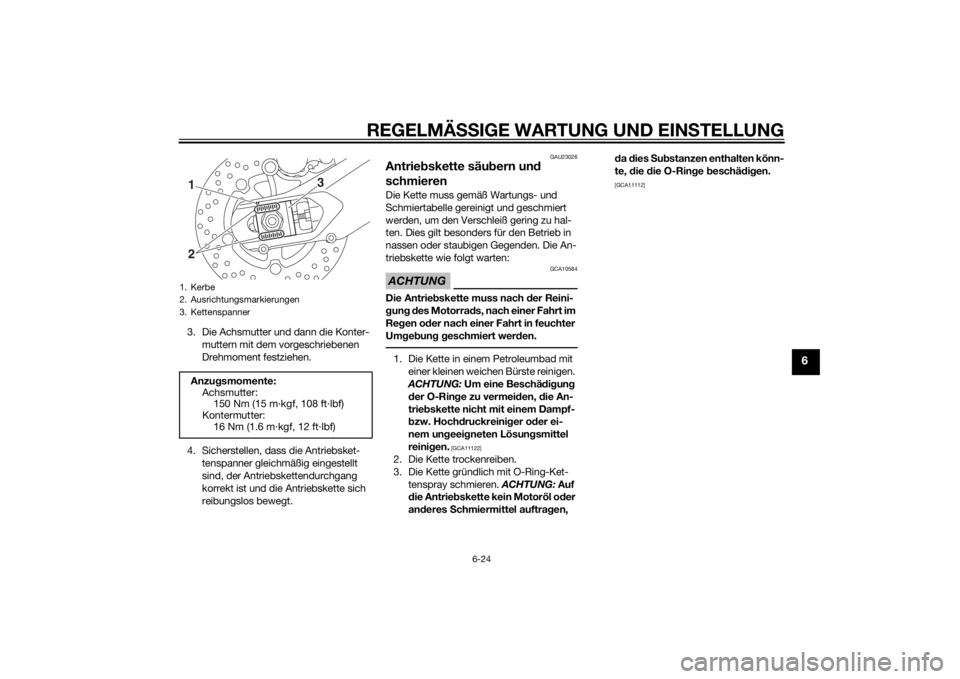

1. Kerbe
2. Ausrichtungsmarkierungen
3. KettenspannerAnzu gsmomente:
Achsmutter: 150 Nm (15 m·kgf, 108 ft·lbf)
Kontermutter: 16 Nm (1.6 m·kgf, 12 ft·lbf)
3
12
U1RCG0G0.book Page 24 Thursday, June 13, 2013 9:51 AM

REGELMÄSSIGE WARTUNG UND EIN STELLUNG
6-25
6
GAU23098
Bow denzü ge prüfen un d schmie-
renDie Funktion aller Bowdenzüge und deren
Zustand sollte vor jeder Fahrt kontrolliert
werden und die Züge und deren Enden ggf.
geschmiert werden. Ist ein Bowdenzug be-
schädigt oder funktioniert er nicht rei-
bungslos, muss er von einer Yamaha-
Fachwerkstatt kontrolliert oder ersetzt wer-
den. WARNUNG! Beschä dig un gen der
S eilzu gummantelun g können zu innerer
Korrosion führen un d d ie Seilzu gbewe-
g un g b ehin dern. Beschä dig te Seilzü ge
aus Sicherheits grün den unverzü glich er-
neuern.
[GWA10712] GAU23115
Gas
dreh griff un d Gaszu g kont-
rollieren un d schmierenVor jeder Fahrt sollte die Funktion des Gas-
drehgriffs kontrolliert werden. Zusätzlich
sollte der Gaszug in einer Yamaha-Fach-
werkstatt gemäß den in der Wartungs- und
Schmiertabelle vorgeschriebenen Abstän-
den geschmiert werden.
Der Gaszug ist mit einer Gummiabdeckung
ausgestattet. Sicherstellen, dass die Abde-
ckung sicher eingebaut ist. Auch wenn die
Abdeckung korrekt eingebaut ist, schützt
sie den Seilzug nicht vollständig vor dem
Eindringen von Wasser. Daher bei der Rei-
nigung des Fahrzeugs darauf achten, dass
kein Wasser direkt auf die Abdeckung oder
den Seilzug gegossen wird. Bei Ver-
schmutzung den Seilzug oder die Abde-
ckung mit einem feuchten Tuch sauberwi-
schen.
GAU44275

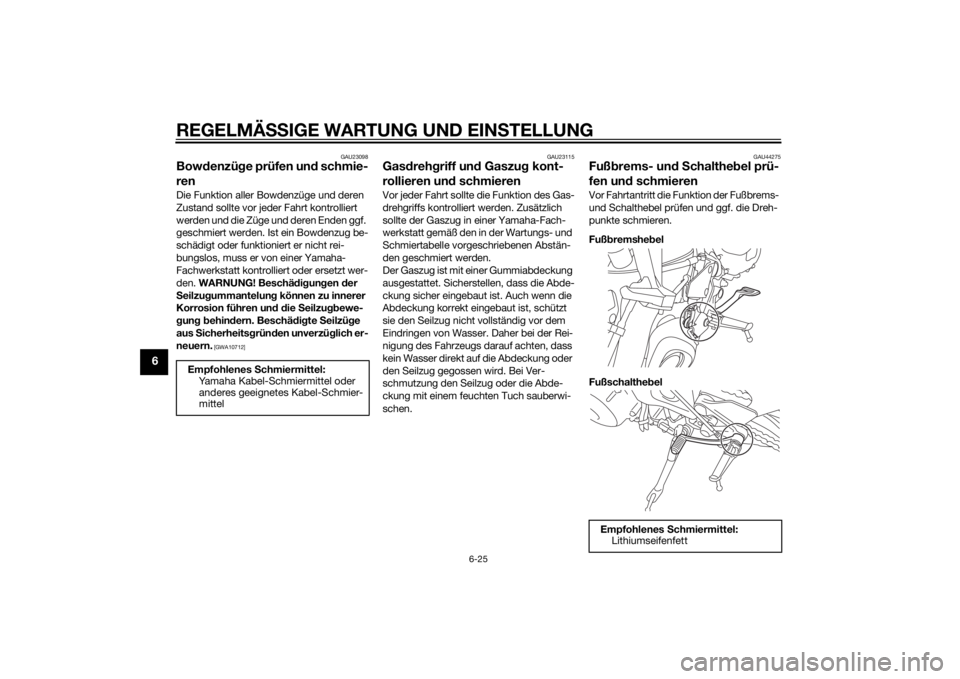

Fuß brems- un d S chalthe bel prü-
fen un d schmierenVor Fahrtantritt die Funktion der Fußbrems-
und Schalthebel prüfen und ggf. die Dreh-
punkte schmieren.
Fuß bremshe bel
Fußschalthe bel
Empfohlenes
Schmiermittel:
Yamaha Kabel-Schmiermittel oder
anderes geeignetes Kabel-Schmier-
mittelEmpfohlenes Schmiermittel:
Lithiumseifenfett
U1RCG0G0.book Page 25 Thursday, June 13, 2013 9:51 AM

REGELMÄSSIGE WARTUNG UND EINS TELLUNG
6-26
6
GAU23144
Handbrems- un d Kupplun gshe-

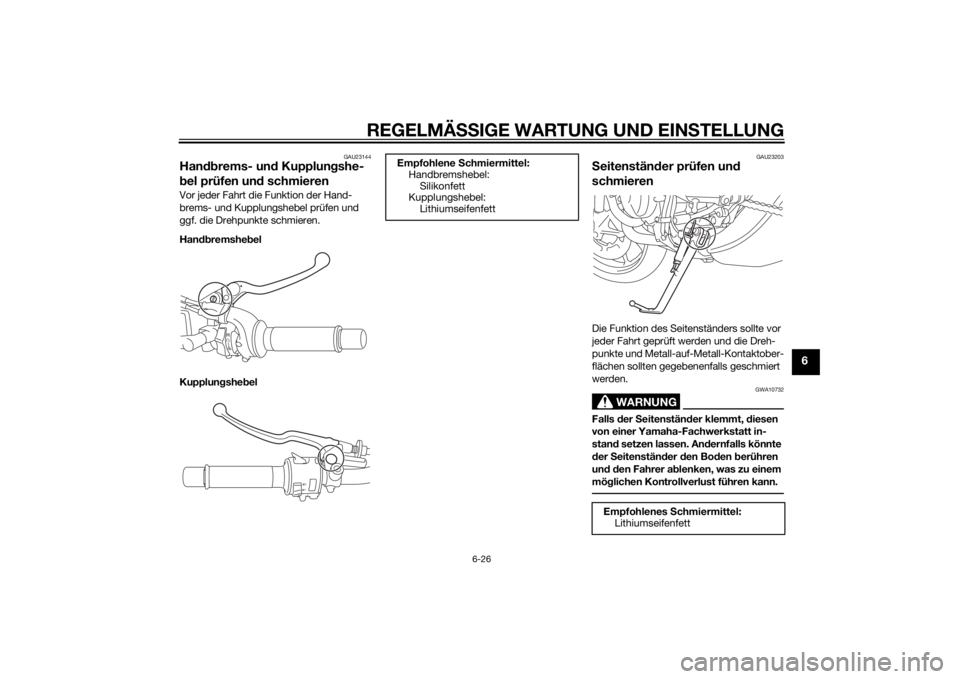

b el prüfen un d schmierenVor jeder Fahrt die Funktion der Hand-
brems- und Kupplungshebel prüfen und
ggf. die Drehpunkte schmieren.
Han dbremshe bel
Kupplun gshe bel
GAU23203
S eitenstän der prüfen un d
schmierenDie Funktion des Seitenständers sollte vor
jeder Fahrt geprüft werden und die Dreh-
punkte und Metall-auf-Metall-Kontaktober-
flächen sollten gegebenenfalls geschmiert
werden.
WARNUNG
GWA10732
Falls der Seitenständ er klemmt, diesen
von einer Yamaha-Fachwerkstatt in-
stan d setzen lassen. An dernfalls könnte
d er Seitenstän der den Bo den berühren
un d d en Fahrer a blenken, was zu einem
mö glichen Kontrollverlust führen kann.
Empfohlene S chmiermittel:
Handbremshebel:
Silikonfett
Kupplungshebel: Lithiumseifenfett
Empfohlenes Schmiermittel:
Lithiumseifenfett
U1RCG0G0.book Page 26 Thursday, June 13, 2013 9:51 AM

REGELMÄSSIGE WARTUNG UND EIN STELLUNG
6-27
6
GAUM1653
Schwin gen-Drehpunkte schmie-
renDie Schwingen-Drehpunkte müssen in ei-
ner Yamaha-Fachwerkstatt in den vorge-
schriebenen Abständen geschmiert wer-
den, gemäß der Tabelle für regelmäßige
Wartung und Schmierung.
GAU23273
Teleskop gab el prüfenZustand und Funktion der Teleskopgabel
müssen folgendermaßen in den empfohle-
nen Abständen gemäß Wartungs- und
Schmiertabelle geprüft werden.
Zustan d prüfen
Die Innenrohre auf Kratzer, andere Beschä-
digungen und Öllecks prüfen.
Funktionsprüfun g
1. Das Fahrzeug auf einem ebenen Un-
tergrund abstellen und in gerader
Stellung halten. WARNUNG! Um Ver-
letzun gen zu vermei den, das Fahr-
zeu g sicher a bstützen, damit es
nicht umfallen kann.
[GWA10752]
2. Bei kräftig gezogenem Handbremshe- bel die Gabel durch starken Druck auf
den Lenker mehrmals einfedern und
prüfen, ob sie leichtgängig ein- und
ausfedert.
ACHTUNG
GCA10591
Falls die Teleskop gab el nicht g leichmä-
ßi g ein- un d ausfed ert oder ir gen dwel-
che Schäd en fest gestellt wer den, das
Fahrzeu g von einer Yamaha-Fachwerk-
statt ü berprüfen bzw. reparieren lassen.
Empfohlenes Schmiermittel:
Lithiumseifenfett
U1RCG0G0.book Page 27 Thursday, June 13, 2013 9:51 AM

REGELMÄSSIGE WARTUNG UND EINS TELLUNG
6-28
6
GAU23284
Lenkung prüfenVerschlissene oder lockere Lenkkopflager
stellen eine erhebliche Gefährdung dar. Da-
rum muss der Zustand der Lenkung folgen-
dermaßen in den empfohlenen Abständen
gemäß Wartungs- und Schmiertabelle ge-
prüft werden.
1. Den Motor aufbocken, um das Vor- derrad vom Boden abzuheben. (Wei-
tere Informationen siehe Seite 6-38.)
WARNUNG! Um Verletzun gen zu
vermei den, das Fahrzeu g sicher a b-
stützen, damit es nicht umfallen
kann.
[GWA10752]
2. Die unteren Enden der Teleskopgabel greifen und versuchen, sie in Fahrt-
richtung vor und zurück zu bewegen.
Ist dabei Spiel spürbar, die Lenkung
von einer Yamaha-Fachwerkstatt
überprüfen und reparieren lassen.
GAU23292
Radla ger prüfenDie Vorder- und Hinterradlager müssen in
den empfohlenen Abständen gemäß War-
tungs- und Schmiertabelle geprüft werden.
Falls ein Radlager zu viel Spiel aufweist
oder das Rad nicht leichtgängig dreht, die
Radlager von einer Yamaha-Fachwerkstatt
überprüfen lassen.
GAU50291
BatterieDie Batterie befindet sich unter dem Sitz.
(Siehe Seite 3-21.)
Dieses Modell ist mit einer VRLA-Batterie
(Valve Regulated Lead Acid) ausgestattet.
Die Kontrolle des Säurestands und das
Auffüllen von destilliertem Wasser entfallen
deshalb. Die Anschlüsse der Batteriekabel
müssen jedoch kontrolliert und ggf. festge-
zogen werden.
WARNUNG
GWA10761
 Die Batterie enthält gifti ge Schwe-
felsäure, die schwere Verätzun gen
hervorrufen kann. Daher beim Um-
g an g mit Batterien stets einen g e-
ei gneten Aug enschutz tra gen. Au-1. Batterie
2. Pluskabel der Batterie (rot)
3. Minuspol-Batteriekabel (schwarz)
21
3
U1RCG0G0.book Page 28 Thursday, June 13, 2013 9:51 AM

REGELMÄSSIGE WARTUNG UND EIN STELLUNG
6-29
6
gen, Haut un d Klei dun g unter
keinen Umstän den mit Batteriesäu-
re in Berührun g b rin gen. Im Falle,
d ass Batteriesäure mit Haut in Be-
rührun g kommt, führen S ie die fol-
g en den ER STE HILFE-Maßnahmen
d urch.
ÄUßERLICH: Mit reichlich Was-
ser a bspülen.
INNERLICH: Große Men gen
Wasser o der Milch trinken un d
sofort einen Arzt rufen.
destens 15 Minuten
lan g g rün dlich mit Wasser spülen
un d sofort einen Arzt aufsuchen.
 Die Batterie erzeu gt explosives
Wasserstoff gas (Knall gas). Daher
Funken, offene Flammen, b rennen-
d e Zi garetten un d an dere Feuer-
quellen von der Batterie fern halten.
Beim La den der Batterie in g e-
schlossenen Räumen für ausrei-
chen de Belüftun g sor gen.
 DIE S UN D BATTERIEN VON KIN-
DER
N FERN HALTEN.
Batterie aufla den
Bei Entladung die Batterie so bald wie
möglich von einer Yamaha-Fachwerkstatt
aufladen lassen. Beachten Sie, dass die
Batterie sich durch die Zuschaltung elektri- scher Nebenverbraucher schneller entlädt,
wenn das Fahrzeug mit solchen ausgestat-
tet ist.
ACHTUNG
GCA16522
Zum La
den der VRLA-Batterie (Valve Re-
g ulate d Lea d Acid ) ist ein spezielles
Konstantspannun gs-La deg erät nöti g.
Bei Verwen dun g eines herkömmlichen
La deg eräts nimmt die Batterie S chaden.Batterie la gern
1. Wird das Fahrzeug über einen Monat
lang nicht benutzt, die Batterie aus-
bauen, aufladen und an einem kühlen
und trockenen Ort lagern. ACHTUNG:
Beim Aus bau der Batterie darauf
achten, dass der Schlüssel auf
“OFF” ged reht wur de, dann zuerst
d as Minuska bel un d anschließen d
d as Pluska bel a bnehmen.
[GCA16303]
2. Bei einer Stilllegung von mehr als zwei
Monaten mindestens einmal im Monat
den Ladezustand der Batterie über-
prüfen und ggf. aufladen.
3. Vor der Montage die Batterie vollstän- dig aufladen. ACHTUNG: Beim Ein-
b au der Batterie d arauf achten,
d ass der Schlüssel auf “OFF” ge- d
reht wur de, dann zuerst d as Plus-
kab el un d anschließen d d as Mi-
nuska bel anschließen.
[GCA16841]
4. Nach der Montage sicherstellen, dass
die Batteriekabel richtig an die Batte-
rieklemmen angeschlossen sind.ACHTUNG
GCA16531
Die Batterie immer in auf gelad enem Zu-
stan d halten. Die Lag erung einer entla-
d enen Batterie kann die Batterie d auer-
haft beschä dig en.
U1RCG0G0.book Page 29 Thursday, June 13, 2013 9:51 AM
