YAMAHA MT-09 2014 Manuale de Empleo (in Spanish)

ESPECIFICACIONES
8-2
8
Relación de engranajes:1a:
2.667 (40/15)
2a: 2.000 (38/19)
3a: 1.619 (34/21)
4a:
1.381 (29/21)
5a: 1.190 (25/21)
6a: 1.037 (28/27)Chasis:Tipo de bastidor:Diamante
Ángulo del eje delantero: 25.00 °
Base del ángulo de inclinación:
103 mm (4.1 in)Neumático delantero:Tipo:
Sin cámara
Tamaño:
120/70 ZR17M/C (58W)
Fabricante/modelo: BRIDGESTONE/S20F
Fabricante/modelo: DUNLOP/D214FNeumático trasero:Tipo: Sin cámara
Tamaño: 180/55 ZR17M/C (73W) Fabricante/modelo:
BRIDGESTONE/S20R
Fabricante/modelo: DUNLOP/D214
Carga:Carga máxima: MT09 177 kg (390 lb)
MT09A 174 kg (384 lb)
(Peso total del conductor, el pasajero, el
equipaje y los accesorios)Presión de aire d el neumático (me did a
en neumáticos en frío):Condiciones de carga:
0–90 kg (0–198 lb)
Delantero:250 kPa (2.50 kgf/cm2, 36 psi)
Trasero:
290 kPa (2.90 kgf/cm2, 42 psi)
Condiciones de carga: MT09 90–177 kg (198–390 lb)
MT09A 90–174 kg (198–384 lb)
Delantero:250 kPa (2.50 kgf/cm2, 36 psi)
Trasero: 290 kPa (2.90 kgf/cm2, 42 psi)
Conducción a alta velocidad:
Delantero:250 kPa (2.50 kgf/cm2, 36 psi)
Trasero:
290 kPa (2.90 kgf/cm2, 42 psi)Rue da delantera:Tipo de rueda:
Rueda de fundición Tamaño de la llanta:
17M/C x MT3.50
Rue da trasera:Tipo de rueda:
Rueda de fundición
Tamaño de la llanta: 17M/C x MT5.50Freno delantero:Tipo:
Freno de disco doble
Operación: Operación con mano derecha
Líquido de frenos especificado: DOT 4Freno trasero:Tipo:Freno de disco sencillo
Operación: Operación con pie derecho
Líquido de frenos especificado:
DOT 4Suspensión delantera:Tipo:
Horquilla telescópica
Tipo de muelle/amortiguador:
Muelle helicoidal / amortiguador de aceite
Trayectoria de la rueda: 137 mm (5.4 in)Suspensión trasera:Tipo:
Basculante (suspensión de unión)
Tipo de muelle/amortiguador: Muelle helicoidal / amortiguador de gas-
aceite
U1RCSLS0.book Page 2 Tuesday, May 6, 2014 9:00 AM

ESPECIFICACIONES
8-3
8
Trayectoria de la rueda:130 mm (5.1 in)Sistema eléctrico:Sistema de encendido:
TCI
Sistema estándar: Magneto CABatería:Modelo:
YTZ10S
Voltaje, capacidad: 12 V, 8.6 AhFaro delantero:Tipo de bombilla:
Bombilla halógenaVoltaje, potencia de la bombilla ×
canti dad :Faro delantero:
12 V, 60.0 W/55.0 W × 1
Luz de freno y posterior: LED
Luz de intermitencia delantera: 12 V, 10.0 W × 2
Luz de intermitencia trasera:
12 V, 10.0 W × 2
Luz auxiliar: 12 V, 5.0 W × 2
Luz de la matrícula: 12 V, 5.0 W × 1
Luz de instrumentos:
LED
Luz indicadora de punto muerto: LED Luz indicadora de luz de carretera:
LED
Luz de aviso del nivel de aceite: LED
Luz indicadora de intermitencia:
LED
Luz de alarma de temperatura del
refrigerante:
LED
Luz de aviso de avería en el motor: LED
Luz de aviso del sistema ABS: MT09A LED
Luz indicadora del sistema inmovilizador:
LED
Fusibles:Fusible principal:50.0 A
Fusible auxiliar:
2.0 A
Fusible del faro: 15.0 A
Fusible del sistema de intermitencia: 7.5 A
Fusible de encendido:
15.0 A
Fusible de luz de estacionamiento: 7.5 A
Fusible del motor del ventilador del radiador: 15.0 A
Fusible del sistema de inyección de gasolina:
10.0 A Fusible de la unidad de control del sistema
ABS:
MT09A 7.5 A
Fusible del motor del sistema ABS: MT09A 30.0 A
Fusible del solenoide del ABS: MT09A 15.0 A
Fusible de repuesto:
7.5 A
Fusible de la válvula de la mariposa eléctrica: 7.5 A
U1RCSLS0.book Page 3 Tuesday, May 6, 2014 9:00 AM

INFORMACIÓN PARA EL CONSUMIDOR
9-1
9
SAU53562

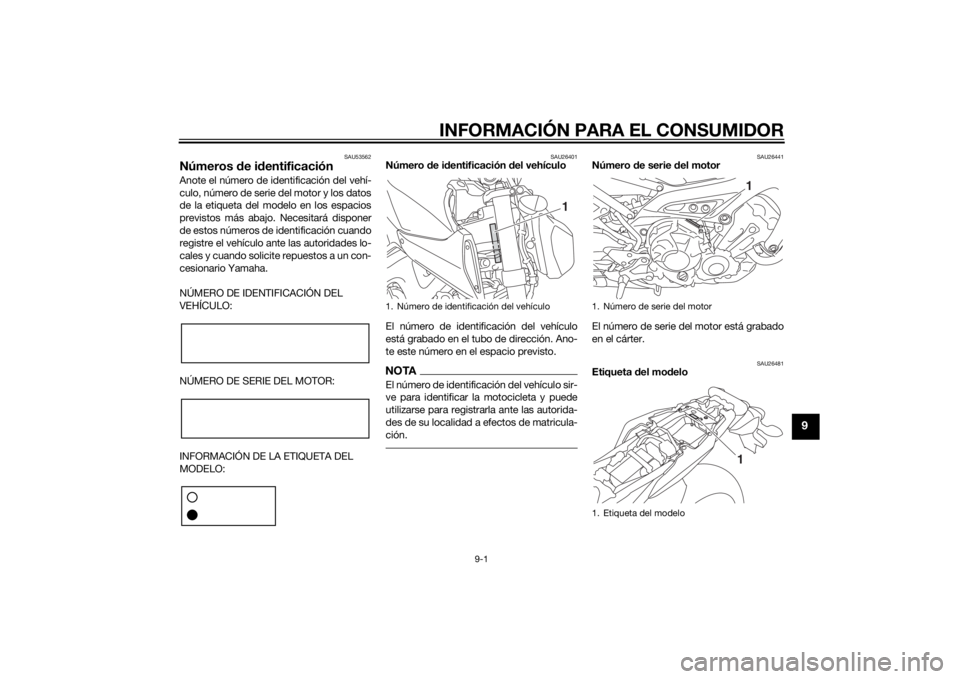

Números de i dentificaciónAnote el número de identificación del vehí-
culo, número de serie del motor y los datos
de la etiqueta del modelo en los espacios
previstos más abajo. Necesitará disponer
de estos números de identificación cuando
registre el vehículo ante las autoridades lo-
cales y cuando solicite repuestos a un con-
cesionario Yamaha.
NÚMERO DE IDENTIFICACIÓN DEL
VEHÍCULO:
NÚMERO DE SERIE DEL MOTOR:
INFORMACIÓN DE LA ETIQUETA DEL
MODELO:
SAU26401
Número de i dentificación d el vehículo
El número de identificación del vehículo
está grabado en el tubo de dirección. Ano-
te este número en el espacio previsto.NOTAEl número de identificación del vehículo sir-
ve para identificar la motocicleta y puede
utilizarse para registrarla ante las autorida-
des de su localidad a efectos de matricula-
ción.
SAU26441
Número de serie d el motor
El número de serie del motor está grabado
en el cárter.
SAU26481
Etiqueta del mo delo
1. Número de identificación del vehículo
1
1. Número de serie del motor
1. Etiqueta del modelo
11
U1RCSLS0.book Page 1 Tuesday, May 6, 2014 9:00 AM

INFORMACIÓN PARA EL CONSUMIDOR
9-2
9
La etiqueta del modelo está pegada en el
bastidor debajo del asiento. (Véase la pági-
na 3-20). Anote los datos que figuran en
esta etiqueta en el espacio previsto. Nece-
sitará estos datos cuando solicite repues-
tos a un concesionario Yamaha.U1RCSLS0.book Page 2 Tuesday, May 6, 2014 9:00 AM

10-1
10
INDEX
AABS (modelos con ABS)....................... 3-16
Aceite del motor y cartucho del filtro de aceite............................................... 6-9
Almacenamiento ..................................... 7-3
Apoyo de la motocicleta....................... 6-39
Arranque del motor................................. 5-1
Asiento.................................................. 3-20BBatería .................................................. 6-29
Bombilla de la luz de la matrícula, cambio ............................................... 6-37
Bombilla del faro, cambio..................... 6-34
Bombilla del intermitente, cambio ........ 6-36
Bombilla de una luz de posición, cambio ............................................... 6-38
Bujías, comprobación............................. 6-8CCaballete lateral.................................... 3-24
Caballete lateral, comprobación y
engrase .............................................. 6-27
Cables, comprobación y engrase ........ 6-25
Cadena de transmisión, limpieza y
engrase .............................................. 6-24
Cambio ................................................... 5-2
Catalizador ........................................... 3-19
Cojinetes de las ruedas, comprobación .................................... 6-29
Color mate, precaución .......................... 7-1
Compartimento portaobjetos ............... 3-20
Comprobación y engrase de los pedales de freno y cambio................. 6-25
Conector de corriente continua............ 3-27
Conjunto amortiguador, ajuste ............. 3-22 Conmutador de la luz de cruce/
carretera............................................. 3-13
Consumo de gasolina, consejos para reducirlo ............................................... 5-4
Cuadros de identificación de
averías................................................ 6-44
Cuidados ................................................ 7-1
DDirección, comprobación..................... 6-28
D-mode (modo de conducción) ........... 3-12EEspecificaciones .................................... 8-1
Estacionamiento .................................... 5-5
Etiqueta del modelo ............................... 9-1FFiltro de aire ......................................... 6-14
Fusibles, cambio .................................. 6-30GGasolina ............................................... 3-17HHolgura de la válvula ............................ 6-15
Horquilla delantera, ajuste ................... 3-21
Horquilla delantera, comprobación...... 6-27IIdentificación de averías ...................... 6-42
Indicador multifunción ........................... 3-5
Información relativa a la seguridad ........ 1-1
Interruptor de arranque/paro del motor ................................................. 3-14
Interruptor de intermitencia.................. 3-13
Interruptor de la bocina........................ 3-14
Interruptor de luces de emergencia ..... 3-14
Interruptor de ráfagas .......................... 3-13
Interruptores de la luz de freno ............ 6-19 Interruptores del manillar ...................... 3-13
Interruptor principal/Bloqueo de la
dirección ............................................... 3-2
JJuego de herramientas ........................... 6-2
Juego de la cadena de transmisión...... 6-22
Juego libre de la maneta de embrague, ajuste ................................ 6-18
Juego libre de la maneta del freno, comprobación .................................... 6-19
Juego libre del puño del acelerador, comprobación .................................... 6-15LLíquido de freno, comprobación .......... 6-21
Líquido de frenos, cambio .................... 6-22
Líquido refrigerante............................... 6-11
Luces indicadoras y de aviso ................. 3-3
Luz de aviso de avería del motor............ 3-4
Luz de aviso del ABS (para modelos con ABS) .............................................. 3-4
Luz de aviso de la temperatura del
líquido refrigerante ............................... 3-4
Luz de aviso del nivel de aceite.............. 3-3
Luz de freno/piloto trasero ................... 6-36
Luz indicadora de intermitencia ............. 3-3
Luz indicadora del sistema inmovilizador ........................................ 3-5
Luz indicadora de punto muerto ............ 3-3MManeta de embrague ........................... 3-15
Maneta de freno ................................... 3-15
Manetas de freno y embrague, comprobación y engrase.................... 6-26
U1RCSLS0.book Page 1 Tuesday, May 6, 2014 9:00 AM

INDEX
10-2
10
Mantenimiento, sistema de control de emisiones ............................................. 6-3
Mantenimiento y engrase, periódicos .... 6-4NNeumáticos ........................................... 6-15
Número de identificación del vehículo ... 9-1
Número de serie del motor ..................... 9-1
Números de identificación ...................... 9-1PPastillas de freno delantero y trasero, comprobación .................................... 6-20
Pedal de cambio ................................... 3-15
Pedal de freno ...................................... 3-16
Pivotes del basculante, engrase ........... 6-27
Puño del acelerador y cable,
comprobación y engrase.................... 6-25RRalentí del motor, comprobación ......... 6-14
Rodaje del motor .................................... 5-4
Rueda, delantera (para modelos sin ABS).................................................... 6-39
Ruedas.................................................. 6-18
Rueda, trasera (para modelos sin
ABS).................................................... 6-41SSistema de corte del circuito de encendido........................................... 3-25
Sistema inmovilizador ............................. 3-1
Situación de las piezas ........................... 2-1
Soportes de la correa del equipaje ....... 3-24TTapón del depósito de gasolina ........... 3-17
Testigo de luces de carretera ................. 3-3 Tubo respiradero y tubo de rebose del depó-
sito de gasolina .................................. 3-19
U1RCSLS0.book Page 2 Tuesday, May 6, 2014 9:00 AM

U1RCSLS0.book Page 3 Tuesday, May 6, 2014 9:00 AM

PRINTED IN JAPAN2014.05-0.5×1 CR (S)
DIC183
IMPRESO EN PAPEL RECICLADO
Manual original
